Проверка контрольного ддм

Внутри контрольного датчика переменный резистор. Его сопротивление изменяется под напором давления, что отражается в показаниях указателя на панели приборов.

Когда стрелка прибора «зашкаливает», снимите с датчика провод, не выключая зажигание. Стрелка либо вернётся к нулевой отметке, либо останется на месте у правого предела. Стрелка отреагировала — выбрасывайте датчик. Осталась на месте — ищите короткое замыкание проводки.

При нулевых показаниях снимите с датчика провод и соедините с корпусом, включите зажигание. Если после этого стрелка указателя «зашкалит», значит, датчик своё отработал. В противоположном случае, вероятнее всего, оборвана проводка или неисправен указатель.

При работающем двигателе измеренное тестером значение сопротивления исправного контрольного ДДМ реагирует на обороты и должно составлять примерно 100–300 Ом. Точные цифры найдутся в технической документации.

Чтобы оценить функционирование контрольного датчика в бытовых условиях понадобится тестер и компрессор или насос с манометром.

Сопротивление датчика строго соответствует давлению на входе. Таблицы или графики для каждой модели ДДМ есть в технических характеристиках и справочниках.

Возможность использования датчика по назначению оценивают, сверив измеренное тестером сопротивление и давление на входе с паспортными данными.

По воспоминаниям ветеранов завода, на первые, ещё опытные экземпляры «Газели» нижегородцы сбегались посмотреть, как на невиданную техническую диковину. Не верилось, что она сделана на родном предприятии. Водители больших и прожорливых грузовиков в буквальном смысле слова гонялись за ней, чтобы узнать, где и за сколько новинку можно купить.

Самостоятельная замена ддм автомобилей газ

Замена датчиков обычно не вызывает проблем. Для удобства работы и обеспечения доступа к прибору, возможно, понадобится предварительно снять какие-либо детали. Оба датчика — и контрольный, и аварийный — демонтируют по одной и той же методике.

Будьте осторожны, не устанавливайте датчик отличный от штатного, не убедившись в соответствии параметров. Высокое или низкое внутреннее сопротивление искажает показания указателя на приборной панели.

Для работы понадобятся инструменты из комплекта автомобиля.

1. Перед работой обесточьте бортовую сеть, выключив зажигание и отсоединив аккумуляторную батарею.
2. Если необходимо, снимите отдельные детали, освободив доступ.
3. Отключите от датчика провода.
4. Выкрутите старый датчик.
5. Установите исправный. Закручивая, не прилагайте особых усилий.
6. Восстановите проводку.
7. Заведите двигатель, проверьте функционирование ДДМ.
8. После нескольких минут работы осмотрите датчик. Если сочится масло, подтяните соединение ключом. Не переусердствуйте, иначе в следующий раз датчик может «прикипеть».

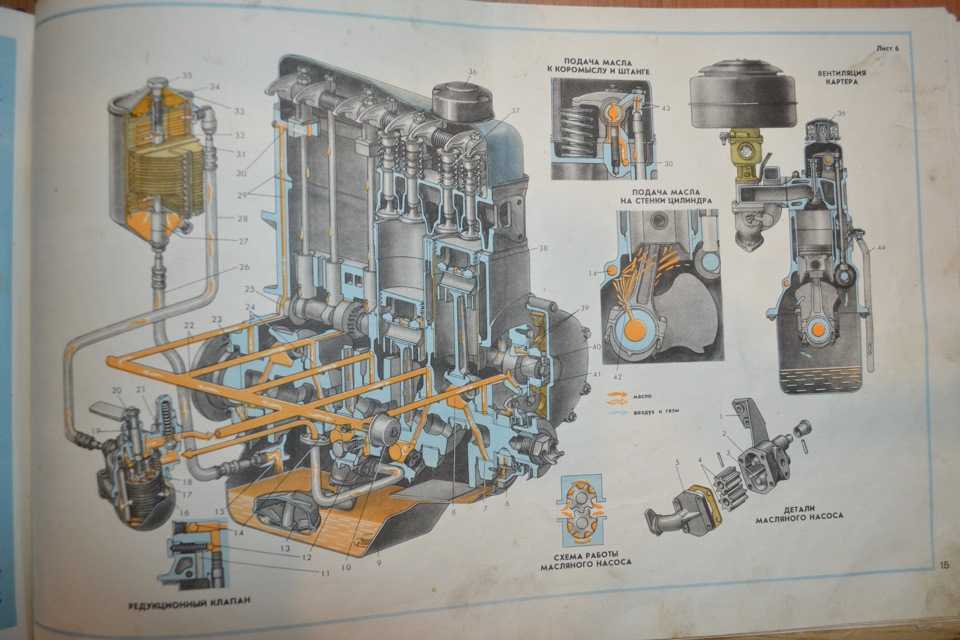

Надежность, проблемы и ремонт ММЗ Д-245

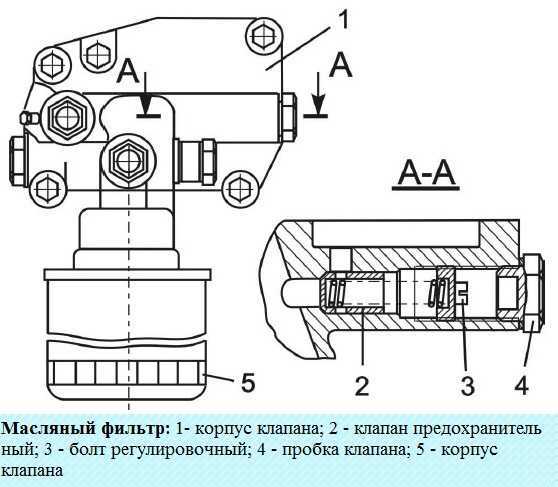

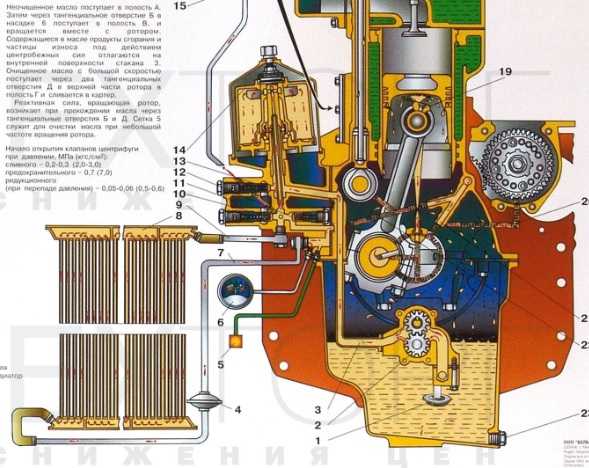

В 1984 году началось производство одного из самых известных турбированных дизельных двигателей ММЗ — Д-245. Этот мотор был разработан на базе Д-243 и является его турбоверсией. Здесь стоит рядный четырехцилиндровый чугунный блок цилиндров от 243-го с мокрыми чугунными гильзами, но он получил масляные форсунки для охлаждения поршней. В блоке установлен усиленный стальной коленвал с ходом поршня 125 мм, были применены усиленные стальные шатуны, новые алюминиевые поршни с другими кольцами. Давление масла на двигателях Д-245 (номинальная частота вращения) — 2.5-3.5 кгс/см 2 . Сверху блока стоит модифицированная чугунная головка с другими седлами клапанов. Диаметр тарелок клапанов такой: впуск — 48 мм, выпуск — 42 мм, диаметр стержня — 11 мм. Распредвал установлен в блоке и вращается от коленвала посредством шестерни, он воздействует на клапана с помощью стальных толкателей, штанг и коромысел. Регулировка клапанов на Д-245 выполняется по необходимости, после каждых 500 часов работы вы должны проверить, в каком состоянии зазоры. Должно быть так: впускные 0.25 мм, выпускные 0.45 мм. Порядок регулировки клапанов 1-3-4-2. Конечно же, здесь свой впуск, выпуск, ТНВД 4УТНИ-Т, более мощный масляный насос и турбокомпрессор ТКР-6 (на базовой версии).

В 1998 году начался выпуск моторов Д-245 Евро-1. Еще через 3 года пошли версии под Евро-2, которые отличаются коленвалом, поршнями под степень сжатия 17, ГБЦ, топливным насосом ЯЗДА 773 и турбиной ТКР 6.1. ДВС Д-245 Евро-3 начали выпускаться в 2006 году и отличаются они своей поршневой, поршневыми пальцами 42 мм, впрыском Common rail с топливным насосом Bosch CP3.3 и со своими форсунками. Здесь стоит турбина ТКР-6,5.1 и блок управления Bosch EDC7UC31.

В 2012 году в Минске решили установить на Д-245 систему EGR и сажевый фильтр, поставили также новые распылители, увеличили давление впрыска до 1600 бар, доработали блок цилиндров, увеличили диаметры коренных опор, изменили шатуны, поставили новый коленвал с другими шатунными и коренными шейками, а также новые поршни и поршневые кольца. Кроме того, тут установлен свой распредвал и более жесткие пружины клапанов. На Д-245 Е4 применяется турбина С15-505, а управляет таким движком ЭБУ Bosch EDC7UC31. Чтобы достичь экологического стандарта Евро-5, были установлены новые форсунки, увеличено давление впрыска до 1800 бар, а на топовом Д-245.35Е5 стоит система SCR. Такие движки шли с 2014 года.

Модификации ММЗ Д-245 и их отличия

1. Д-245.1 — мотор, выпускающийся с 1992 для ЗиЛ и оснащающийся турбиной ТКР-6. Здесь мощность достигает 107 л.с. 2. Д-245.2 — тракторный аналог Д-245, но с интеркулером и другой настройкой ТНВД. Выпускается с 2000 года и имеет мощность 120 л.с. 3. Д-245.4 — версия Д-245 с турбиной ТКР 6-01 без интеркулера мощностью 81 л.с. 4. Д-245.5 — аналог Д245.4, но мощность увеличена до 88 л.с. 5. Д-245.7 — дизель для автобусов и грузовиков массой до 8 тонн. Версия под Евро-1, шла с турбиной ТКР 60-14-3 и развивает 122 л.с. при 2400 об/мин, крутящий момент 422 Нм при 1500 об/мин. Затем его дорабатывали под Е2, Е3, Е4 и Е5. На Евро-2 стоит турбина ТКР 60-14-02, на Евро-3 — ТКР 60-14, а на Евро-4 уже установлена ТКР 60.01.01-02 и мощность увеличилась до 130 л.с. при 2200 об/мин, момент 422 Нм при 1100-2100 об/мин. 6. Д-245.9 — аналог 245.7, но с турбиной ТКР 60-14-03 (Евро-1), ТКР 60-14-01 (Евро-2/3) или ТКР 60.01.01-03 (Евро 4), а мощность увеличена до 136 л.с. при 2400 об/мин, момент 446 Нм при 1600 об/мин. Двигатель предназначался для грузовых автомобилей и автобусов массой до 12 тонн. 7. Д-245.10 — двигатель для Бычка на 107 л.с. 8. Д-245.11 — модификация на 107 л.с. при 2400 об/мин, момент 355 Нм при 1500 об/мин. 4. Д-245.12 — автомобильный мотор без интеркулера с турбиной ТКР-6 (на Евро-1 — ТКР 7Н2А), который имеет 109 л.с. 5. Д-245.16 — тракторная версия, развивающая 127 л.с. при 1800 об/мин, момент 567 Нм при 1500 об/мин. Выпускался двс для Онежского тракторного завода. 3. Д-245.20 — версия для ЗиЛ на 107 л.с. 4. Д-245.30 — аналог Д245.7, но с турбиной ТКР 60.01.01-01 (60.01.01-05), ее мощность 156 л.с. при 2400 об/мин, а крутящий момент 515 Нм при 1600 об/мин. Модификация предназначена для автомобилей массой 12 и 18 тонн. 4. Д-245.35 — версия для автомобилей массой до 13, 18 и 21 тонн. Мощность 170 л.с. при 2400 об/мин, крутящий момент 595 Нм при 1500 об/мин. На версиях под Евро-4 стоит турбина ТКР-60.01.01 и мощность увеличена до 177 л.с. при 2300 об/мин, момент 650 Нм при 1200-1600 об/мин. 4. Д-245.42 — тракторный дизель на 75 л.с. при 1800 об/мин, момент 365 Нм при 1400 об/мин. 4. Д-245.43 — еще одна тракторная версия на 84 л.с. при 1800 об/мин, крутящий момент 411 Нм при 1400 об/мин.

Схема Электрооборудования Паз 3205 Цветная

1. Цифран СТ ОД
2. Новости
3. Электрическая схема паз 3205

Лист 7. Рабочая тормозная система, элементы тормозной системы и тормозной механизм переднего колеса УАЗ. Лист 8. Передний ведущий мост, передняя и задняя подвески УАЗ. Лист 9. Стартер, генератор, аккумуляторная батарея, система зажигания УАЗ. Лист 6. 5. Схема электрооборудования автомобилей семейства УАЗ- 8. УАЗ- 8. 95. 9. посмотреть За 6 лист. ПДД- 6. 7Автомобили семейства ВАЗ 9 л. Лист 6. Компоновка автомобиля ВАЗ- 7.

Схема предохранителей ПАЗ 32053 » Электросхемы автомобилей

Левый блок предохранителей отвечает за систему зажигания и пуска стартера. Он также содержит предохранители, которые замыкают цепи стеклоочистителей, контрольных ламп, противотуманных фонарей, правых габаритных огней. Также в левом блоке есть предохранители, замыкающие цепи от датчиков.

Электрическая система автобуса ПАЗ 3205, схема предохранителей

Лист 9. Оборудование транспортных средств. Действия в аварийных ситуациях. Лист 5. Маркировка транспортных средств и транспортного оборудования.

Схема электрооборудования паз | Схемы усилителей

Система электрооборудования автобуса однопроводная, отрицательные клеммы источников тока соединены с корпусом (&ldquo массой&rdquo ) автобуса. Номинальное напряжение 67В.

За работу модулей автобуса ПАЗ 8755 отвечает система электроснабжения. Посредством нее все функциональные модули техники соединяются и регулируются из одного центрального участка – панели приборов водителя. Эта система включает датчики и аналоговые средства отображения получаемой информации. Водитель, оценивая ее, может делать заключение о состоянии транспорта, хотя техническая информация недоступна из-за отсутствия бортового компьютера. Сама система является аналоговой, потому диагностика ее неисправностей не создает много трудностей.

Электрооборудование автобуса ПАЗ-87558.. Сортировать по. названию запчасти, каталожному номеру. перейти в раздел запчастей ПАЗ 8755.

С Новым годом!!! Очень нужна схема электрооборудования ПАЗ- 8. Поделитесь у кого есть или ссылочку.. Спасибо!!! 7heaven. Этот путь известен.

Лист 5. Система и приборы электрооборудования автобуса, пневматические системы. Лист 6. Схема управления гидромеханической передачей, гидромеханическая передача. Лист 7. Рулевое управление, передняя и задняя подвески.

К источникам электроэнергии на автобусе относятся аккумуляторная батарея и генератор переменного тока с встроенным выпрямителем. Генератор включен параллельно с аккумуляторной батареей. Установка обеспечивает питание потребителей при любых режимах работы двигателя, а также подзарядку аккумуляторных батарей.

«Электрическая схема паз 3205» в картинках. Еще картинки на тему «Электрическая схема паз 3205».

maximka24.dlinkddns.com

Модификации

Порядок регулировки клапанов Д-245 идентичен для всех модификаций этой серии. Среди них:

1. Д-245-06. Этот мотор имеет показатель мощности 105 конских сил, четыре цилиндра, рядное расположение, жидкостное охлаждение и свободный атмосферный впуск. Модель устанавливается на тракторы В штатной комплектации мотор оснащен стартером СТ-142Н, генератором Г-9635, а также пневматическим компрессором, насосом шестеренчатого типа, масляной помпой и парной дисковой муфтой сцепления.
2. Д-245. 9-336. Данная дизельная силовая установка имеет рядное расположение четырех цилиндров и турбинный наддув. Мотор устанавливается на машинах МАЗ-4370, оборудован стартером 7402.3708 на 24 вольта, компрессором с турбиной ТКР 6.1=03-05, топливным, водяным, масляным и шестеренчатым насосами. Муфта сцепления — однодисковая без картера.
3. Д-245. 12С-231. Модификация имеет мощность в 108 «лошадок», рядное расположение цилиндров, турбонаддув. Монтируется дизель на ЗИЛ 130/131. Мотор оснащен топливным насосом PP4V101F-3486, турбинным и пневматическим компрессором, однодисковой муфтой сцепления с картером.

В комплектацию узла ГРМ также входят различные крепежные элементы, шайбы, гайки, коромысла, толкатели, распредвалы, сухари, тарельчатые фиксаторы.

Двигатель Д 245: Технические характеристики

Моторный завод, расположенный в Минске, за время существования выпустил не одну модель силовых установок, среди которых получил распространённость двигатель Д-245. Само предприятие известно далеко за пределами Белоруссии, поскольку дизельные агрегаты отвечают стандартам качества и надёжности. На территории СНГ завод занимает лидирующие позиции по конструированию движущих дизелей на комбайны, грузовики и трактора.

Изначально лидером сферы считался мотор Д-240, используемый на самоходных установках МТЗ-80 (82). Рост потребности в агрегатах большей мощности вынудил конструкторов разработать новый продукт, который впервые появился в 84 году. За счёт увеличения приемистости и мощи, универсальности и живучести, дизель быстро стал популярен среди потребителей. Двигатель «вжился в роль», поэтому выпускается и сегодня.

Установка «Д-245. 12C» (ЗИЛ-130):

Подробное описание, устройство

Самый востребованный отечественный автобус среднего класса в России, максимально унифицирован с ПАЗ-32053/54, что обеспечивает простоту и надежность этого автобуса в эксплуатации и повышает экономическую эффективность пассажироперевозок.

Проведен рестайлинг экстерьера автобуса ПАЗ-4234: применен новый дизайн панелей передней и задней частей кузова, установлена новая светотехника, и внедрены изменения, повышающие эксплуатационные свойства автобуса.

Чтобы пассажирам было удобно входить в автобус и выходить из него, модель оснащена двумя дверями. Удобство посадочных мест в салоне этой модификации ПАЗа – в их полумягкости и комфортных спинках. Расстояние между ними позволяет свободно разместить ноги без упора в передние сидения. Высота потолка в салоне – 1965 мм., что удобно для пассажиров высокого роста.

Кресло водителя регулируется по горизонтали, можно изменить и наклон спинки. А также оно снабжено амортизирующей подвеской.

Система отопления жидкостная, передающая тепло от охлаждающего контура мотора к пяти обогревателям. Вентиляция ПАЗа не принудительного типа, а осуществляется за счет удачно спроектированных люков и форточек. Благодаря им идет полное проветривание салона, что не дает пассажирам изнывать от духоты и зноя.

Модификации

Конструкторы ПАЗ постоянно совершенствуют технику, выпуская новые модификации, рассчитанные на общее или узкоспециализированное применение.

ПАЗ-423470-04. Это школьный автобус, сконструированный для использования в пригороде. В салоне имеется 31 сидячее место — для двух взрослых и 29 детей. Багажные полки позволяют разместить ранцы и другие предметы. Сиденья с ремнями безопасности, установленные на подиуме, — мягкие, повернуты в одну сторону. Техника оборудована внешней и внутренней громкой связью. В комплектацию входят устройства ограничения скорости и автоматической подачи сигнала при движении автомобиля назад.

Школьный автобус ПАЗ-423470-04. Фото Транспортный Центр

ПАЗ-4234-05 (Cummins). Техника рассчитана на поездки в условиях мегаполисов и в расположенные поблизости населенные пункты. Поручни для стоячих пассажиров расположены по всему салону. В базовой комплектации дизельный двигатель Cummins оснащен автономным предпусковым подогревателем типа Webasto, позволяющим удобно использовать автомобиль в зимних температурных режимах. Норма экобезопасности — Euro-5.

ПАЗ-4234-04. Рассчитан на использование на городских и пригородных маршрутах. Могут устанавливаться полумягкие сиденья с невысокой спинкой или высокие, отдельно расположенные. Второй вариант особенно удобен в дальних поездках. В городских моделях предусмотрены две накопительные площадки и две двери. Наличие предпускового подогревателя существенно облегчает эксплуатацию техники в зимних условиях. Покупатель может заказать повышение комфортабельности салона.

В моделях северного исполнения присутствует двойное остекление, салон утеплен.

Блоки предохранителей

Находятся под панелью приборов.

Вариант 1

Характерен для более старых моделей и состоит из 2 отделов

Схема

Назначение

Левый блок

1FU1	8А Выключатель управления приводом пассажирских дверей. Питание системы сигнализации указателями поворотов и сигнализации дверей
1FU2	8А Питание выключателя плафона водителя, аварийного выключателя
1FU3	16А Питание приборов, блока АБС, система зажигания
1FU4	8А Питание контрольных ламп, выключателя фонарей заднего хода
1FU5	8А Питание левого стеклоочистителя
1FU6	8А Питание циркуляционного насоса
1FU7	8А Питание выключателя стекло омывателя, комбинации приборов и вольтметра
1FU8	16А Питание противотуманных фонарей
1FU9	8А Питание габаритных фонарей правой стороны
1FU10	8А Питание габаритных фонарей левой стороны

Правый блок

2FU1	16А Питание реле звуковых сигналов, осушителя воздуха
2FU2	16А Питание выключателя обдува ветрового стекла
2FU3	16А Питание выключателя плафонов салона, подкапотной лампы и розетки
2FU4	8А Питание выключателя плафонов салона правой стороны
2FU5	8А Питание фары левой “Дальний свет”
2FU6	8А Питание фары правой “Дальний свет” Питание контрольной лампы “Дальний свет”
2FU7	8А Питание фары левой “Ближний свет”, выключателя задних противотуманных фонарей
2FU8	8А Питание фары правой «Ближний свет»
2FU9	8А Питание правого стеклоочистителя, фонари стоп-сигнала
2FU10	8А Запасной

Вариант 2

Состоит из 3 отделов (плат предохранителей).

Схема

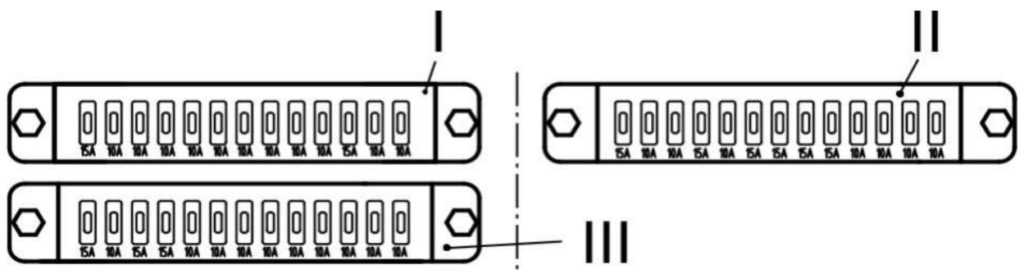

I – с 1FU1 по 1FU13; II – с 2FU1 по 2FU13; III – с 3FU1 по 3FU13

Обозначение

1FU1	Резерв
1FU2	10А Управление дверями салона с места водителя; Спидометр электронный
1FU3	10А Реле поворотов; Аварийная сигнализация
1FU4	10А Осушитель воздуха; Спидометр электронный
1FU5	10А Электромагнитный клапан останова, Зажигание
1FU6	10А Обмотка реле возбуждения генератора; Лампа контрольная генераторной установки; Комбинация приборов и тахометр; АБС тормозов
1FU7	10А Лампы контрольные; Фонари заднего хода; Управление блоком свечей накаливания
1FU8	10А Управление подогревателем жидкостным
1FU9	10А Циркуляционный насос, Противотуманные фонари
1FU10	10А Стеклоомыватель; Указатель напряжения
1FU11	15А Сигналы звуковые
1FU12	10А Фонари габаритные правые; Плафоны освещения двери
1FU13	10А Фонари габаритные левые; Лампы подсветки приборов
2FU1	Резерв
2FU2	10А Плафоны освещения правой стороны салона
2FU3	10А Стеклоочиститель левый
2FU4	15А Стеклоочиститель правый; Фонари сигналов торможения, Переключатель света
2FU5	10А Электродвигатель обдува бокового стекла
2FU6	15А Электродвигатель обдува ветрового стекла
2FU7	15А Электродвигатель отопителя места водителя; Циркуляционный насос дополнительный (для ПАЗ-32053-07)
2FU8	15А Электродвигатель отопителя левой стороны №1; Электродвигатель отопителя левой стороны №2
2FU9	15А Фонари задние противотуманные; Электродвигатель отопителя правой стороны №1; Электродвигатель отопителя правой стороны №2, питание блока управления стеклоочистителями и стеклоомывателем
2FU10	10А Фара головная левая дальнего света
2FU11	10А Фара головная правая дальнего света; Лампа контрольная “Дальний свет”
2FU12	10А Фара головная левая ближнего света
2FU13	10А Фара головная правая ближнего света
3FU1	Резерв
3FU2	10А Устройство ограничения скорости (для ПАЗ-32053-77)
3FU3	15А Питание света фар, реле ближний свет фар / дальний свет фар
3FU4	15А Плафоны освещения левой стороны салона. Розетка переносной лампы. Плафон мотоотсека
3FU5	10А Электродвигатели принудительной вентиляции, питание обогрева зеркал заднего вида (для ПАЗ-32053-70)
3FU6	10А Электродвигатель вентилятора водителя, розетка на панели приборов, питание системы внутреннего и наружного оповещения (для ПАЗ-32053-70)
3FU7	10А Фары противотуманные
3FU8	10А Обогрев зеркал заднего вида
3FU9	10А Питание транспортного говорящего устройства; Питание магнитолы, разъём для подключения дополнительного оборудования
3FU10	10А Резерв
3FU11	10А Привод двери. Экстренное открывание дверей
3FU12	10А Резерв
3FU13	10А ЭБУ двигателя, реле стартера

Неисправности

Признаки неисправности	Причины возникновения неисправности
1. Двигатель не запускается.	наличие воздуха в системе подачи топлива;
	поломка топливного насоса;
	свечи накаливания вышли из строя.
2. Двигатель «теряет» мощность.	неисправность одной или нескольких форсунок;
	засорены фильтрующие элементы фильтра тонкой очистки топлива;
	неисправен топливный насос;
	поломка турбокомпрессора.
3. Обороты двигателя «плавают».	завоздушена система подачи топлива;
	изношен газораспределительный механизм;
	лопнула пружина форсунки.
4. Из глушителя идет дым:
синего цвета;	наличие масла в камере сгорания; избыток моторного масла в картере двигателя.
белого цвета.	в топливо попала вода; нарушены зазоры между клапанами и коромыслами ГРМ; переохлаждение мотора.
5. Снизилось давление моторного масла на прогретом двигателе.	недостаточный уровень моторного масла в картере;
	заклинивание сливного клапана фильтра очистки масла;
	изношены шейки коленвала и/или опорные подшипники;
	неисправен насос в системе смазки.

Установка ТНВД, форсунок, трубок высокого и низкого давления Д-245

Привалочная плита ТНВД должна быть чистой; забоины и другие повреждения плиты не допускаются.

Прокладка топливного насоса не должна иметь видимых повреждений.

При установке топливного насоса надо совместить метки зубчатого колеса привода топливного насоса и шлицевого фланца.

Шлицевой фланец шестерни топливного насоса должен свободно, без заеданий, находить на шлицы втулки валика топливного насоса.

Болты крепления фланца шестерни топливного насоса должны быть затянуты моментом 18…25 Нм.

При установке топливного насоса нужно обязательно проверить угол опережения впрыскивания топлива.

Это делается в следующей последовательности:

1. установить рычаг управления регулятором в положение, соответствующее максимальной подаче топлива.

1. Отсоединить трубку высокого давления от штуцера первой секции и вместо нее подсоединить моментоскоп (рис. 1).
2. Провернуть коленчатый вал дизеля ключом по часовой стрелке до появления из стеклянной трубки моментоскопа топлива без пузырьков воздуха.
3. удалить часть топлива из стеклянной трубки, встряхнув ее.
4. Повернуть коленчатый вал против часовой стрелки на 30.. .40°.
5. Медленно вращая коленчатый вал дизеля по часовой стрелке следить за уровнем топлива в трубке, в момент начала подъема топлива прекратить вращение коленчатого вала.

1. При несовпадении фиксатора с отверстием в маховике (рис. 2) произвести регулировку, для чего проделать следующее:

1. снять крышку люка;
2. вывернуть болты 1, 2 и 3 (рис. 3) и отпустить на ½…1 оборот болт 3 (болт не выворачивать);
3. совместить стержень фиксатора 2 (см. рис. 2) с отверстием в маховике, поворачивая в ту или другую сторону коленчатый вал дизеля; при помощи ключа повернуть за гайку валик топливного насоса и шлицевой фланец до момента начала подъема топлива в стеклянной трубке 1 (см. рис. 1) моментоскопа;
4. установить болты 1,2 и 3 (см. рис. 3) в совпадающие отверстия, стараясь расположить их максимально равномерно по окружности;

5.затянуть вначале болт 3, затем болты 1 и 2;

1. установить на место трубку высокого давления и вывести стержень фиксатора из отверстия в маховике;
2. установить на место крышку люка.

Совмещение шлицев втулки топливного насоса и шлицевого фланца при установке на дизель обеспечивается проворотом коленчатого вала дизеля или кулачкового вала насоса.

На дизель должны устанавливаться форсунки одной группы.

Уплотнительные прокладки со стороны прилегания к форсункам надо смазать солидолом УС-1 ГОСТ 33-51.

Болты крепления форсунок нужно затянуть моментом 20…25 Нм.

Трубки высокого давления должны быть закреплены на расстоянии 10…15 мм от накидных гаек хомутиками с прокладками.

Трубки низкого давления топлива перед установкой на дизель следует продуть сжатым воздухом.

Техническое обслуживание

Конструкция мотора Д 245.9 обеспечивает его надежную работу во время эксплуатации. Однако для того чтобы силовой агрегат функционировал безотказно в течение длительного времени, необходимо помнить о необходимости проведения регулярного технического обслуживания. Несоблюдение сроков технического обслуживания и низкое качество его проведения значительно снижает рабочий ресурс двигателя и приводит к росту финансовых затрат при эксплуатации.

Типы технического обслуживания	Периодичность проведения (км)
Обкатка нового двигателя	1000
Ежесменное ТО	300 — 350
ТО-1	5000
ТО-2	20000
Сезонное ТО	Проводится при переходе к осенне-зимнему или весенне-летнему периодам эксплуатации. Совмещается с ТО-1 или ТО-2.

В общем случае во время проведения любого вида технического обслуживания проверяют:

• уровень моторного масла в картере двигателя;
• уровень охлаждающей жидкости;
• натяжение ремней;
• загрязнение фильтрующих элементов воздухоочистителя.

Кроме того, во время проведения каждого второго ТО-2 необходимо заменить:

• моторное масло;
• фильтрующие элементы в системах смазки и подачи топлива.

Во время проведения сезонного технического обслуживания в обязательном порядке нужно залить в двигатель дизельное топливо и моторное масло, соответствующие сезону эксплуатации.

Дефекты и неисправности, выявленные при техническом обслуживании, необходимо незамедлительно устранить.

Притирка

Регулировка клапанов Д-245 («Евро-3») осуществляется по следующей схеме:

• Откручиваются гайки, фиксирующие стойки осей коромысел, снимается сама ось вместе с пружинами и коромыслами.
• Отвинчивается крепление головки, после чего она демонтируется. Клапан следует рассухарить, удалить его тарелку, пружины и шайбы, а также снять уплотнитель с направляющей втулки.
• Регулировка клапанов Д-245 (притирка) осуществляется на специальных станках или стендах. На фаски элементов наносят притирочную пасту с добавлением стеариновой жирной кислоты.
• Притирка деталей должна продолжаться до момента, пока на фасках клапана и его седла не образуется сплошная матовая окантовка шириной не менее 1,5 мм. При этом разрыв поясков не допускается. Отклонение по ширине в разных участках — не более 0,5 мм.
• После регулировки рекомендуется промыть головку блока и клапаны, после чего рабочий стержень смазать моторным маслом. Как вариант, притирку можно выполнить вручную при помощи слесарных инструментов. Однако время регулировки и трудоемкость при этом существенно увеличиваются.
