Как происходит замена сальника коробки ваз 2109

Диагностика проблемы

• Признаки, указывающие на необходимость замены сальника КПП, это в первую очередь масляные следы, оставленные на асфальте после стоянки автомобиля.
• Прежде чем менять сальник, вам следует предварительно убедиться, что дело именно в нем.
• Поскольку причиной вытекания масла частенько становится плохо прикрученный масляный фильтр.
• Несвоевременное выявление проблемы, связанной с утечкой масла, грозит серьезными последствиями.
• Если вы своевременно не обнаружили утечку масла из коробки, оно вытечет полностью, и тогда вместо сальника, цена которого 50-100 рублей, вам придется ремонтировать КПП(см.Ремонт коробки передач ваз 2109 — делаем правильно), и цена значительно увеличится.
• Чтобы этого не допустить, необходимо периодически проверять уровень масла в двигателе и в КПП.
• Недостаточный уровень масла в КПП может проявиться характерным хрустом, возникающим при переключении передач.

Замена сальника штока коробки передач ваз 2109

• Шило типа вязального крючка либо что-то похожее.
• Ключи на 10, и на 13.
• Шило обычное.
• Пробка пластиковая от бутылки минералки.

Замена производится на смотровой яме либо подъемнике.Если нет ничего, можно воспользоваться дешевой альтернативой в виде двух уложенных плашмя запасок. Берем две доски попрочнее, и въезжаете на такое импровизированное возвышение.Работу, естественно придется выполнять лежа.

Внимание: После заезда на яму или эстакаду для ремонта, зафиксируйте автомобиль, ради собственной безопасности используя,ручник и дополнительные противооткатные клинья (башмаки). Замена сальника в коробке передач ваз 2109 производится в следующей последовательности:

Замена сальника в коробке передач ваз 2109 производится в следующей последовательности:

• Добираемся до штока, переключающего передачи, он прикрыт сверху резиновым пыльником.

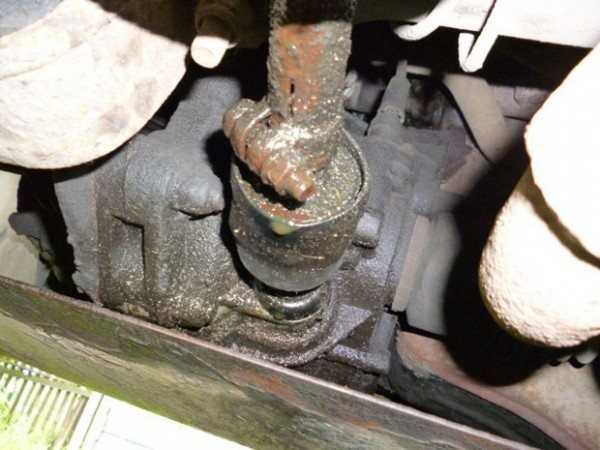

• Если он пропускает масло, то найти его очень просто по масляному пятну (смотрите фото внизу).

Шток, переключающий передачи

• Отгибаем широкую часть этого пыльника, чтобы добраться до расположенного под ним карданчика, крепящегося к штоку.
• Для получения доступа к сальнику, необходимо отсоединить карданчик от рычага переключающего передачи и от штока.
• Используем для этого ключ на 13.
• Откручиваем гайку полностью, это поможет ослабить соединение рычага с карданчиком.
• Достаем рычаг из карданчика, включив, таким образом, 1-ю либо 3-ю передачу.
• Используем ключ на 10, чтобы отсоединить карданчик от штока, отводим для этого рычаг в сторону.
• Демонтируем карданчик.

Отсоединяем кардан от штока

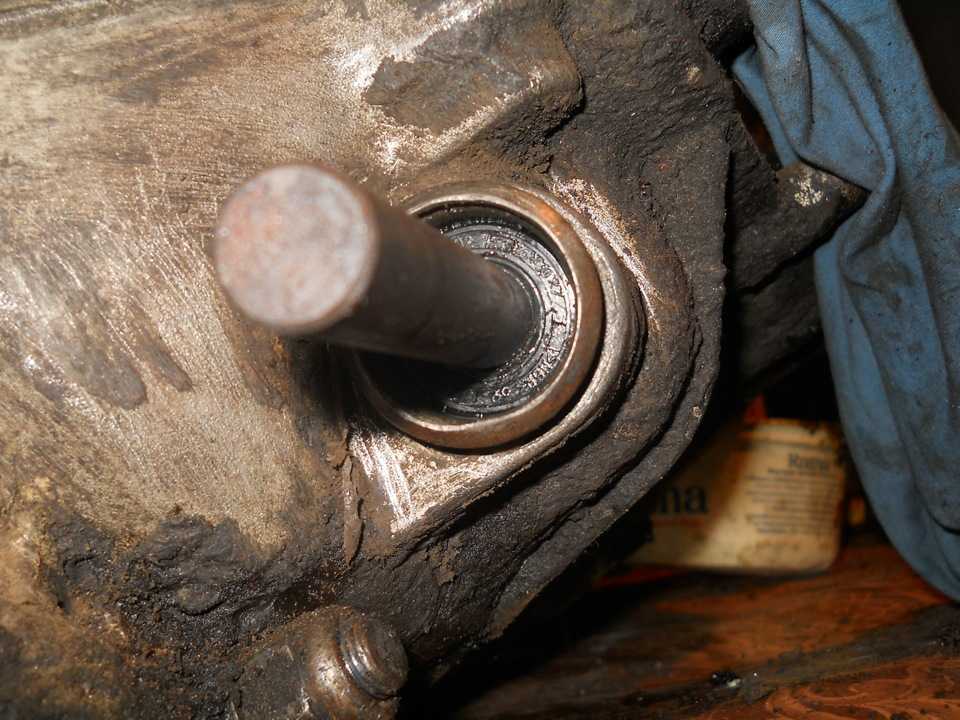

• Далее снимаем резиновый пыльник, теперь мы видим причину ремонта — это сальник штока КПП.

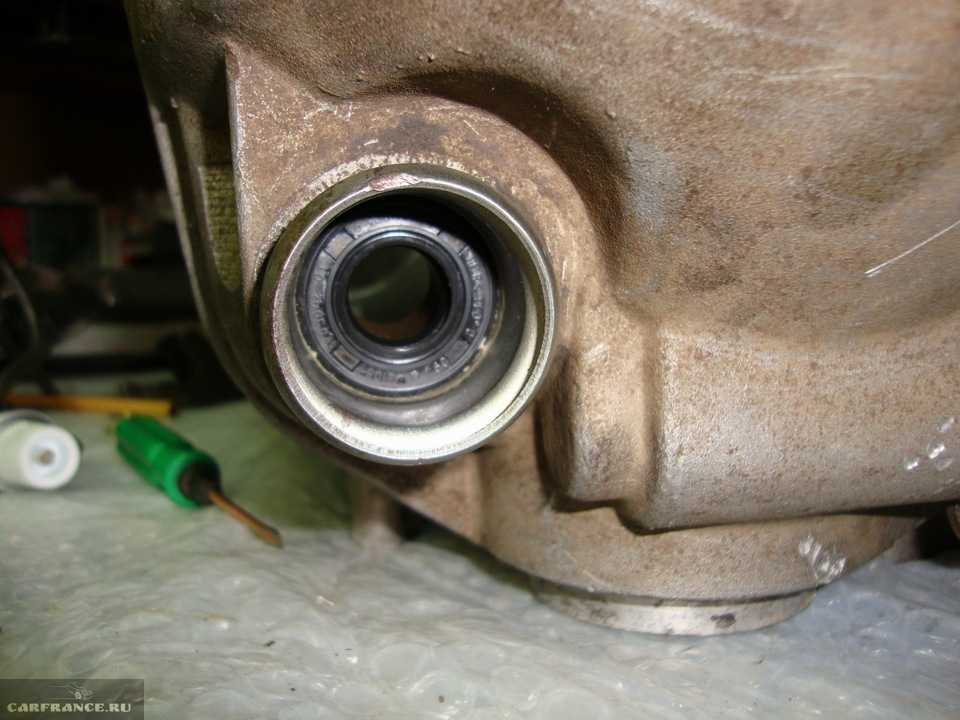

• Он располагается в специальном углублении — это место где шток входит в коробку.
• Извлечение этого сальника без применения специального инструмента невозможно, поэтому берем специальное шило и принимаемся за работу.

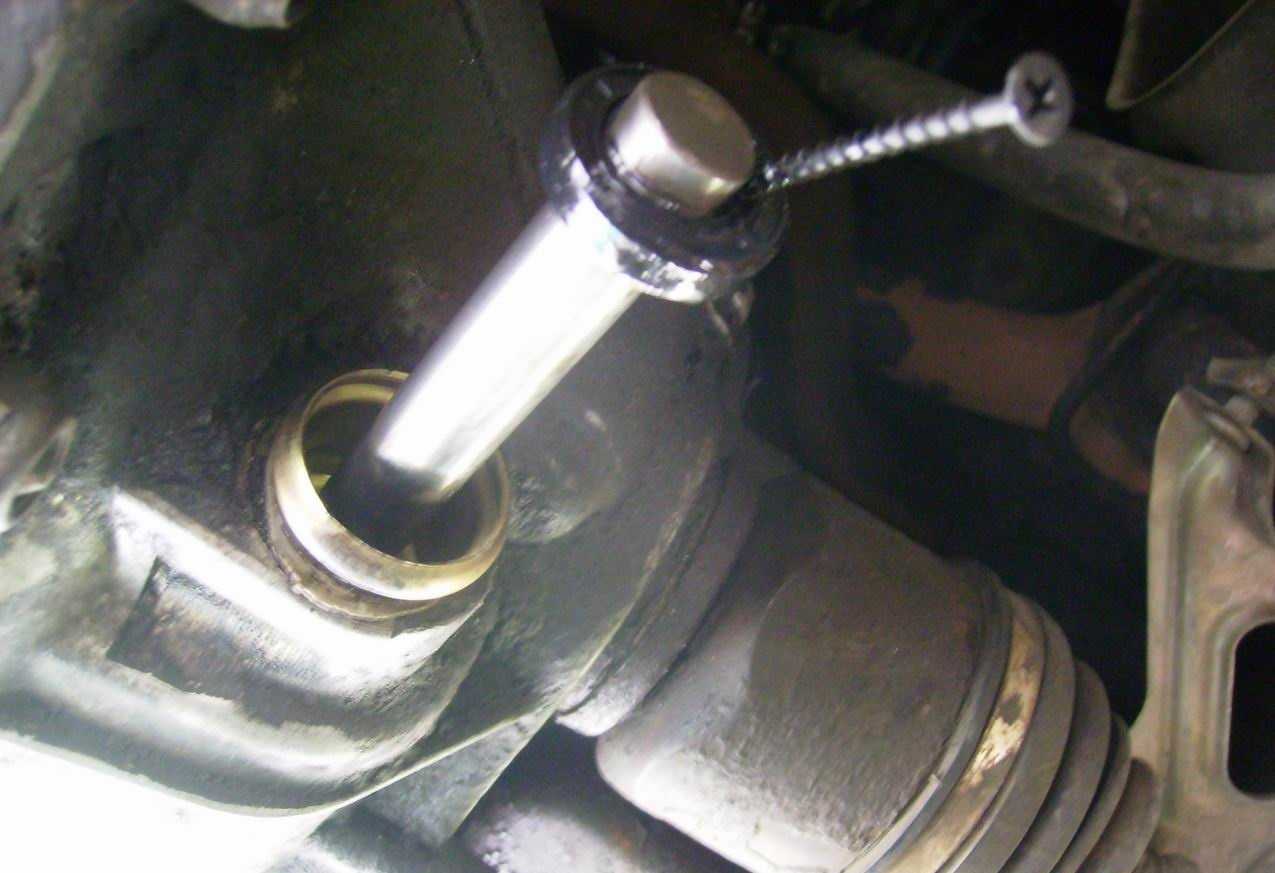

• Вы можете использовать саморез, как вариант, принцип очень простой — вам необходимо вкрутить саморез в сальник и «откупорить» его словно штопором.
• Когда извлекли старый можете приступать к замене.
• Предварительно необходимо очистить, как следует посадочное место от песка, масла, и прочих загрязнений.
• Теперь можно запрессовать новый сальник в посадочное место.

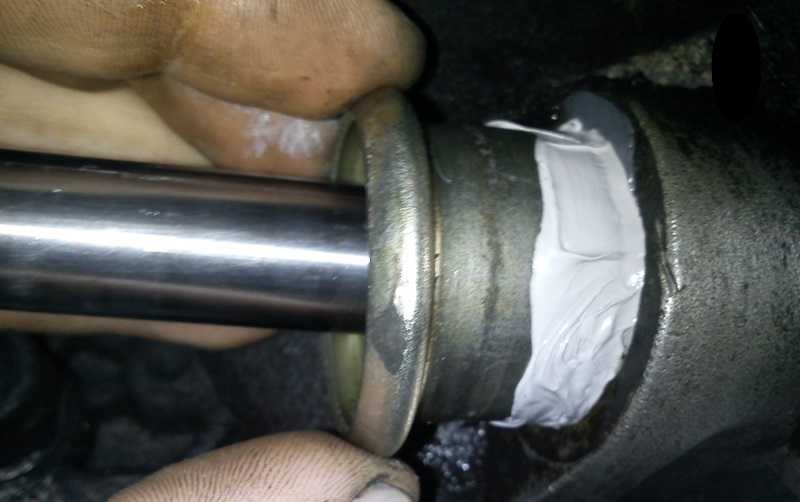

Замена сальника коробки передач ваз 2109 проще осуществляется при помощи пробки от пластиковой бутылки:

• Делается это так,вырезам внутреннюю часть пробки и устанавливаем через нее новый сальник.
• Можно обойтись и без пробки, это дело хозяйское.
• Производим сборку рычага в последовательности обратной разборке.

• Когда заменили сальник либо производили какие либо работы, связанные с креплением рычага КПП и карданчика, кулиса, распологающаяся в салоне автомобиля сильно смещается, что делает невозможным, в некоторых случаях, переключение скоростей.
• Тут вся проблема скрывается в винте на 13, который соединяет сам карданчик и рычаг, переключающий скорости.
• Не каждому известно, он (винт на 13) не только крепящий, но и регулировочный.
• Поэтому, по завершении работы, обязательно проверяем, в каком положении у вас находится рычаг и регулируем, если необходимо, его положение.
• Только теперь вы можете смело собирать инструмент и мыть руки.
• После сборки обязательно проверяем уровень масла, если уровень низкий необходимо его долить, после чего можем проверить работу.
• Проехаться пару кругов и убедиться, что масло больше нигде не подтекает.
• Вот и все, надеюсь, наша инструкция была полезной для вас. Как вы сами убедились в замене этого сальника нет ничего сложного, а переплачивать за услуги СТО нет никакого смысла.

Выдергивание внутренней гранаты из коробки скоростей. Видео

Поэтому лучше не пытаться вытащить гранату из коробки, потянув за тормозной диск, а вставить обойму под гранату и трубку под обойму, постарайтесь выдавить гранату из коробки, если вы ее выдавили в совершенстве. Бывает, что гранату не получается выдавить, поэтому ее сбивают ударами молотка.

Фото. Граната снята с коробки передач.

Но перед тем, как выдавить гранату, замените емкость для сбора масла, это можно сделать из старой емкости, вырезав отверстие. Если масло в коробке нормальное, обязательно выйдет из коробки.

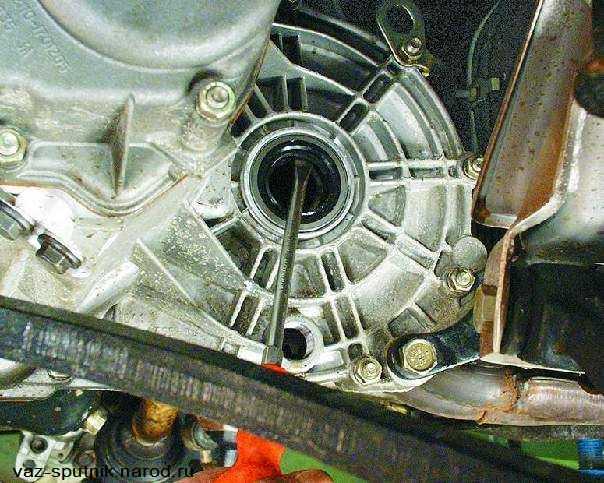

Фото. На нем показано, как с помощью рычага можно выдавить сальник из коробки передач.

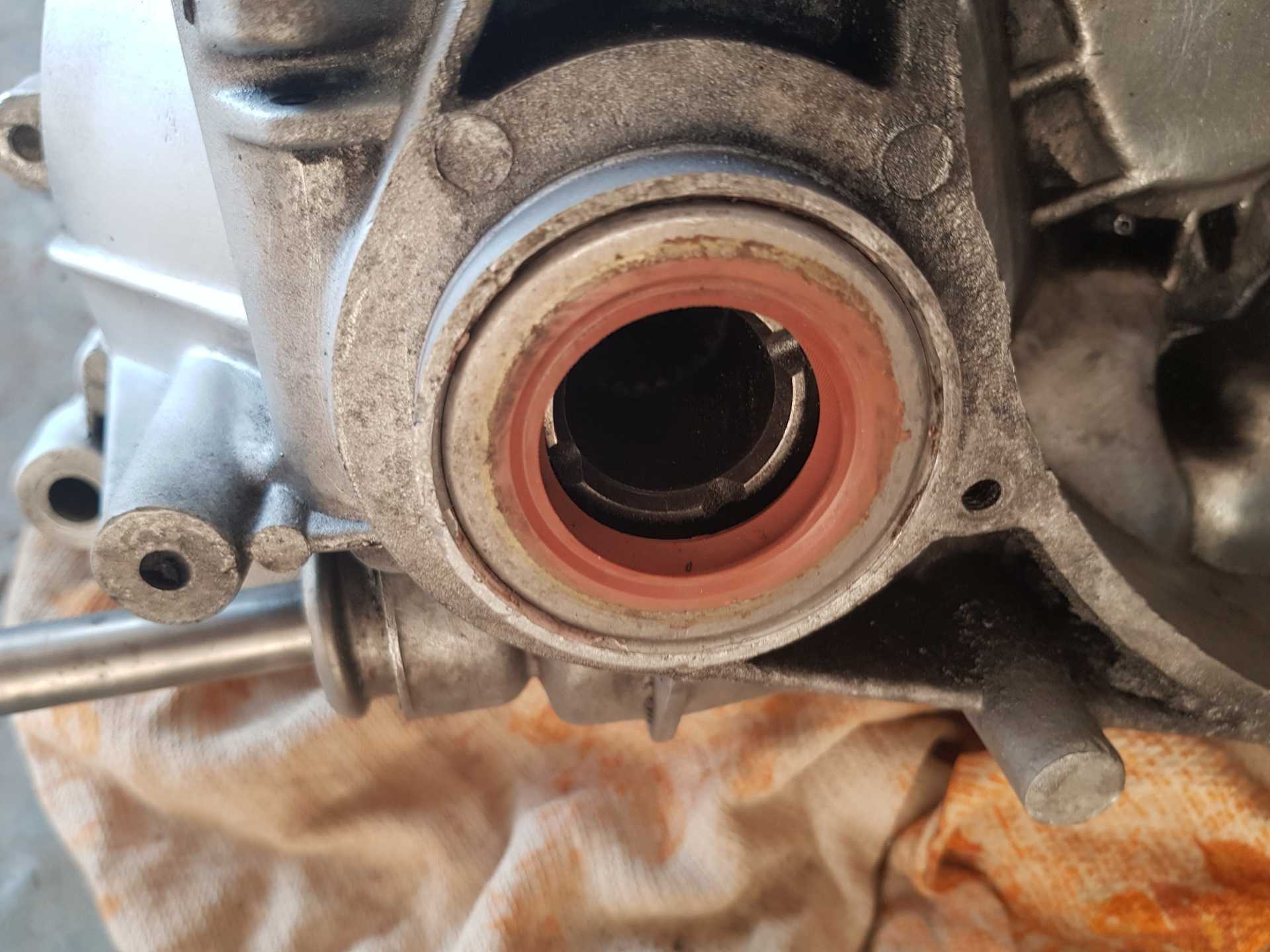

Снимаем гранату, выдавливаем из коробки передач старый сальник.

Фото. Установите сальник гранаты.

Сняли старый сальник, дождитесь, пока стечет масло, место установки сальника протереть тряпкой. Для дополнительной безопасности новое масляное уплотнение можно смазать герметиком и легкими ударами молотка расположить вокруг масляного уплотнения.

Фото. Вставьте сальник в коробку передач.

Забит сальник, осталось вставить гранату на место. Направьте гранату на ящик и толкните ее на место. Собирать дальше в обратном порядке.

Что хорошо, при такой замене сальника гранаты не теряется спуск и развал колеса, поэтому нет необходимости его регулировать.

Фото. Стрелкой показан болт крышки маслозаливной горловины в коробке передач.

Осталось долить масло в коробку передач. Для этого нужно открутить колпачковый болт, что хорошо, колпачковый болт – это еще и уровень масла в КПП, масло заливается в коробку до тех пор, пока оно не выйдет из маслозаливного отверстия, значит как мало этого начинает течь уровень масла в коробках.

Фото. Стрелкой показана лейка со шлангом для заливки масла в коробку.

Есть много разных способов и устройств для замены масла. Я использую простую лейку и шланг, надеваю лейку на шланг и вставляю конец шланга в отверстие для заливки масла в коробке передач. Но этот способ не очень быстрый, так как масло густое, но если нет спешки, можно немного подождать, пока масло заполнит коробку. Для доливки обычно достаточно одного литра масла.

Замена сальника вторичного вала КПП Нива Шевроле

Постоянное снижение уровня масла в картере коробки передач может быть вызвано потерей герметичности уплотнения вторичного вала коробки передач.

(какие сальники устанавливаются)

Вам потребуются: ключ «на 30», отвертка, оправка, молоток.

1. Для замены сальника вторичного вала снимите промежуточный вал трансмиссии (см. «Снятие и установка промежуточного вала»).

2. Снимите уплотнитель центрирующего кольца.	3. Отверните гайку крепления фланца эластичной муфты.

ЗАМЕТКАОбратите внимание на центрирующее кольцо. По мере отворачивания гайки вы спрессуете кольцо

4. Снимите центрирующее кольцо.

5. Снимите стопорную шайбу.	6. Снимите фланец.

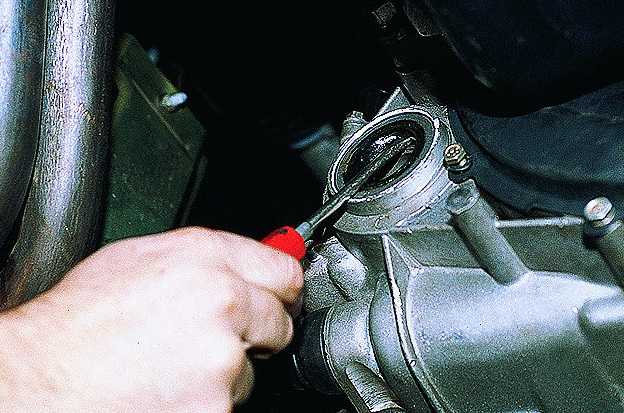

7. Поддевая отверткой, извлеките сальник из задней крышки коробки передач.	8. Нанесите герметик на новый сальник.

9. Запрессуйте сальник в заднюю крышку через подходящую оправку.

РЕКОМЕНДАЦИЯПри отсутствии подходящей оправки можно использовать для запрессовки старый сальник.

10. Установите все снятые детали и промежуточный вал в порядке, обратном снятию.

11. Проверьте уровень масла в коробке передач и при необходимости долейте (см. «Замена масла в коробке передач»).

СцеплениеНеисправности сцепленияПрокачка сцепленияЗамена бачка сцепленияЗамена главного цилиндра сцепленияЗамена рабочего цилиндра сцепленияЗамена шланга сцепленияСнятие и ремонт сцепления Замена подшипника сцепленияКоробка передачНеисправности КПЗамена масла КППЗамена сальника вторичного валаСнятие и установка КППРазборка КППРемонт первичного валаРемонт вторичного валаРемонт механизма выбора передачРемонт привода механизма выбора передачОсмотр и проверка деталей КППСборка КППРаздаточная коробкаНеисправности раздаткиЗамена масла в раздаткеЗамена сальников раздаткиПривод датчика скоростиЗамена подушек раздаткиЗамена выключателя лампы блокировки дифференциалаСнятие раздаткиРазборка и сборка раздаткиКарданная передачаНеисправности карданной передачиПроверка карданной передачиСмазка карданной передачиСнятие промежуточного валаРемонт промежуточного валаСнятие карданной передачиРемонт карданной передачиПередний привод (ШРУС)Поломки переднего приводаСнятие приводов колёс (замена ШРУСов)Разборка приводов (замена пыльников ШРУСов)Передний мостПоломки переднего мостаЗамена масла редуктораЗамена сальника шестерни редуктораЗамена подшипника и сальника корпусаСнятие переднего редуктораЗадний мостПоломки заднего мостаОсмотр прокладок заднего мостаЗамена масла заднего мостаСнятие полуосиЗамена шпильки колесаЗамена сальника полуосиЗамена сальника ведущей шестерни заднего редуктораПроверка заднего редуктора на ходуСнятие заднего редуктораСнятие заднего мостаРазборка заднего моста

❶ Как поменять сальник приводов

Вам понадобится

• — набор ключей;
• — молоток;
• — плоская отвертка;
• — смазка для ступичных подшипников.

Инструкция

Загоните машину в гараж, с помощью домкрата поднимите колесо, на котором будет производиться замена сальников и подшипника. Снимите колесо и подложите его под лонжеронную балку двигателя. Вставьте мощную плоскую отвертку в вентиляционное окно тормозного диска, чтобы она уперлась в тормозной суппорт и препятствовала вращению ступицы. С помощью мощного торцевого ключа отверните гайку привода, стягивающую обоймы ступичного подшипника. Отсоедините рулевой наконечник и шаровую опору от поворотного кулака. Для облегчения задачи пользуйтесь съемником для шаровых опор.

Демонтируйте тормозной суппорт и его крепежную скобу. Подвесьте суппорт, закрепив его к витку пружины передней стойки с помощью толстой алюминиевой проволоки.

С помощью торцевого ключа отверните гайки крепления стойки к поворотному кулаку.

Извлеките датчик ABS. Если он гуманными методами не извлекается, лучше найдите электрический разъем этого датчика и отсоедините его. Не забудьте освободить провод от кузова и стойки, если это необходимо.

Снимите со ступицы тормозной диск и продавите рукой вал привода вовнутрь

Если он не продавливается, осторожно, чтобы не повредить резьбу, ударьте по торцу вала тяжелым молотком. Убедитесь, что его можно вытащить из шлицевой части ступицы. Снимите узел поворотного кулака

При этом будьте внимательны — не повредите провод датчика ABS

Снимите узел поворотного кулака. При этом будьте внимательны — не повредите провод датчика ABS.

С помощью небольшой кувалды выбейте ступицу из обоймы подшипника, затем с помощью мощной плоской отвертки и молотка удалите сальник привода. Сальник ступицы выйдет вместе со ступицей. С помощью болгарки срежьте остаток внутренней обоймы подшипника. Замените ступичный подшипник и набейте его смазкой. Установите приводной и ступичный сальник. Обязательно смажьте их той же смазкой, что и ступичный подшипник. Очистите от прикипевшей грязи рабочую поверхность сальников на ступице и на приводе. Это лучше всего делать с помощью металлической щетки. Очистив рабочую поверхность, отшлифуйте ее с помощью мелкой наждачной бумаги и промойте растворителем. Непосредственно перед установкой ступицы смажьте ее рабочие поверхности и привод такой же смазкой, какую вы набили в ступичный подшипник. Нанесите эту же смазку на шлицевую часть привода для уплотнения соединения, чтобы через него в будущем не просачивалась вода. Установите заранее подготовленный поворотный кулак, затяните приводную гайку и попробуйте вращать ступицу от руки. Если вращение плавное, без заеданий, соберите полностью этот узел и установите колесо. Попробуйте на предмет люфта. Если его нет, значит все собрано правильно.

www.kakprosto.ru

Когда требуется замена сальников коробки передач

Сальники есть в каждой коробке передач. Их количество зависит от типа привода, функционал во всех случаях будет одинаковым. Главная задача сальников – предотвратить протекание масла из основного элемента трансмиссии – картера. Кроме этого, они обеспечивают защиту от пыли и грязи внутренних деталей КПП.

Свои функции сальник выполняет, только если он полностью исправен. Но работать вечно он, конечно, не может. В результате регулярных интенсивных нагрузок элемент изнашивается и требует замены. Сальники являются расходным материалом. Размещаются они в кожухе сцепления, у внутренней части КПП. Замена сальников в коробке происходит с отсоединением кожуха. Машина при этом должна находиться на эстакаде или над смотровой ямой.

В КПП нет высоких нагрузок и нагрева элементов, подача трансмиссионного масла не происходит под большим давлением (кроме гидромеханических АКПП). Тем не менее, утечка все равно может произойти. Это является серьезной проблемой, так как уровень масла снижается, из-за чего происходит быстрый износ коробки передач, и могут возникнуть серьезные поломки.

1. Основной признак утечки – пятна трансмиссионного масла, остающиеся после длительной стоянки авто. Необходимо убедиться, что проблема именно с КПП, так как протекать может моторное масло из-за неправильной установки фильтра.
2. В случае если вы точно установили, что утечка происходит из коробки передач, необходимо прекратить использование автомобиля, провести диагностику и ремонт. Если вовремя не устранить неисправность, снижение уровня масла приведет к износу и поломкам КПП.

Кроме того, из-за усиления течи КПП может выйти из строя в самый неподходящий момент. В этом случае просто заменить сальники будет уже недостаточно. Коробку придется снимать, проводить дефектовку и полностью ремонтировать.

Конечно, цена на устранение поломки будет значительно выше, чем если бы пришлось покупать только новые сальники.

Важно отметить, что периодический контроль уровня масла в КПП позволяет своевременно заметить и устранить неисправность и избежать возможных проблем в будущем. Проверять его следует вне зависимости от состояния коробки

Также нужно отслеживать возникновение шума, хруста и скрежета при работе КПП. При появлении любого из этих признаков, а также трудностей с включением передач, необходимо провести диагностику КПП.

Рекомендуем

«Замена сальника коленвала: почему нельзя откладывать» Подробнее Если не обнаружить вовремя, что произошла утечка трансмиссивного масла, оно полностью вытечет из коробки передач. В этом случае нужно будет проводить дорогостоящий ремонт КПП, тогда как стоимость сальника составляет 50-100 рублей.

Сальники являются расходниками. В случае их поломки восстановлению они не подлежат. Поэтому, если элемент перестал выполнять свои функции из-за повреждений или по причине износа, его нужно заменить на новый.

Также замену сальников коробки производят вместе со сменой ШРУСа. В случае необходимости в установке этого узла сальники коробки передач также меняют. Это делается по причине того, что если сальник демонтировать, то он уже не будет полностью работоспособным.

В коробке автомат и на МКПП замена сальников происходит почти одинаково

При этом важно понимать, что в АКПП есть такая неотъемлемая деталь, как ГДТ (гидротрансформатор). Это устройство с лопастями, которое работает по принципу ветряной мельницы – производит передачу крутящего момента от двигателя к механизму переключения передач, что позволяет автомобилю менять частоту вращения без участия водителя

Плюсы гидротрансформатора – отсутствие педали сцепления, плавный разгон авто, защита двигателя от перегрузок.

Слабое место ГДТ – резиновый уплотнитель. Если требуется замена сальника коробки автомат, то уплотнительное кольцо узла также необходимо менять.

Работа элемента рассчитана примерно на 200 тыс км. Однако износиться он может и раньше. Даже небольшие утечки масла КПП нужно устранять и проводить ремонт, иначе может произойти преждевременный износ вала, насоса и всей коробки передач в целом.

Замена чехла шарнира штока переключателя передач и сальника штока

Работу проводим на смотровой канаве или эстакаде. Сдвигаем со штока переключате­ля передач шарнир в сборе с тя­гой управления.

Накидным ключом «на 10» отворачиваем стопорный винт шарнира.

. и вынимаем винт.

Сдвигаем со штока переключателя передач шарнир в сборе с тягой управления.

Снимаем защитный чехол шарни­ра со штока переключателя

Мощной шлицевой отверткой равномерно (с разных сторон) поддеваем за буртик обойму сальника.

. и выпрессовываем обойму с сальником из гнезда картера сцепления.

Оправкой подходящего размера.

. выпрессовываем сальник из обоймы. Очищаем обойму и гнездо под нее в картере сцепления от старого гер­метика. Подобрав оправку (напри­мер, инструментальную головку), по диаметру близкую к наружному диаметру сальника .

. запрессовываем сальник в обой­му до упора (рабочая кромка сальника должна быть обращена к картеру сцепления). Наносим на рабочую кромку сальника трансмиссионное масло, а на наруж­ную поверхность обоймы — герметик. Надеваем обойму на шток переключа­теля и запрессовываем ее в гнездо картера сцепления, опираясь оправ­кой подходящего размера на буртик обоймы сальника. Дальнейшую сборку проводим в обратной последователь­ности. Заменяем поврежденный чехол шарнира. Перед сборкой очищаем, обезжириваем резьбу стопорного винта шарнира и наносим на резьбу фиксирующий (резьбовой) герметик. Перед заворачиванием винта добива­емся совпадения отверстий в шарни­ре и штоке переключателя передач

Приветик) .Очередной небольшой ремонт.Потеря гсм в районе моторного отсека — дело скверное.

Путём долгих и сложных исследований в сверх-секретной лаборатории выяснилось, что сдался сальник выбора передач(«кулисный» сальник)…и трансмиссионное приспокойно, понемногу, но постоянно, уходит на защиту и затем в землю. «Заглянув в завтрашний день» стало ясно, что долго так продолжаться не может, надо менять:

Откручиваем тягу и кулису…:

…и первый сюрпрайз — оттянув чуток пыльник от корпуса кпп из него йухнуло масло, грамм наверно 200-300 точно вытекло:

Хорошо, что подложка заранее была уложена, а то б…за3.14здили кулисой и карданом) :

Т.к. масло стекло почти все, а пыльник очень мешался, то выкинул его:

Дальше надо было открутить и снять карданчик:

…и тут второй сюрприз — не могу открутить его…пздц)) .Во-первых не удобно подлазить, руки и ключи в масло-жиже — скользкие, во-вторых уже начались «слизывания» болта, а он не простой, а специфический — перспектива следования за ним в магазин не радовала, да и смысл, если не открутил кардан этот…Началась уже разборка кпп снизу)…ну что б может голову на «8» накинуть:

Читать дальше: Проверить уровень масла в коробке шевроле круз

А х*р там)), всё-равно не подлезть.В итоге кое-как(сам не понял как) чуть прокрутил его накидным, потом полностью выкрутил и снял кардан:

Дальше дело за малым — выбить(аккуратно) из кпп «баклушу», в которой и находится этот несчастный сальник.Как оказалось, сальника в ней не было…он на штоке кпп был, т.е его тупо выбило из своего посадочного места…поэтому и такие реки масла потекли.

До всего этого гемора купил, по совету калинАклубников, не один сальник, а два:калиновский и восьмерошный:

И пыльник тоже незабыт:

Пружины на сальниках не укорачивал, т.к. если б полез их снимать, то точно б накосячил и порвал их, на опыте, было…нах, не хочу)).Просто аккуратно запрессовал сначала калиновский, а следом придавил восьмерошным…по размерам как раз становятся :

Герметика на «баклушу» с внешней стороны и ставим все в обратном порядке, восполняем потерю масла из кпп.Ничего сложного, правда есть один моментище:регулировка кулисы, что б скоростя нормально включались.Кто до снятия метку на карданчике ставит, и потом по ней одевает кулису, я этот момент чёт про*пал, меток не ставил, сделал по букварю:при одевании кулисы на кардан нужно между ними оставлять 13-15 мм зазор.С линейкой там не лазил, просто по спичке 1,5 см. отмерил и так выставил…ну вы поняли в общем, кто регулировал)) :

А нет, не всё, не помню, кто-то интересовался, почему блок внизу весь в масле.Ответ:сухие шланги картерных газов и резиновый уплотнитель на щупе. 1.5 или 2 года назад это все менял, вот так на данный момент, относительно чисто:

Цена вопроса: 180 ₽

Как происходит замена сальника штока?

В первую очередь неисправность нужно диагностировать. Для этого проверьте уровень масла в КПП. Если он стал заметно нижне, загоните автомобиль на смотровую яму или эстакаду

Обратите внимание на место соединения кулисы и коробки передач, если там обнаружены следы масла, то сальник необходимо заменить

Для начала необходимо приобрести все комплектующие. К таковым относятся: сам сальник (материал изготовления выбираете вы сами, суровой разницы между ними нет, а вот разница в цене — ощутимая) и пыльник небольшого кардана. В большинстве случаев, данный пыльник либо порван, либо будет поврежден в процессе демонтажа. Именно поэтому, необходимо заранее приобретать дополнительные запчасти, чтобы не открывать лишний раз капот.

Комментарии автовладельцев по поводу замены сальников коробки

Требуется совет по замене сальника на механической коробке…

Имеется течь с левой стороны МКПП, в месте входа в нее трех рычагов переключения передач.

Коробка располагается в нише, попасть туда трудно… Вопрос, как это сделать? Вывесить коробку, или попросить помочь девушку с тонкими руками?

Нужно открутить задний кронштейн коробки передач, опустить как можно ниже

Затем открутить болт рычага, осторожно достать рычаг. На самом краю отверстия коробки вставлено резиновое кольцо. Достаньте его, подберите другое, у меня, например, из универсального набора, вставьте в паз

Аккуратно вставьте рычаг в то же положение, заранее с болтом, чтобы словить резьбу вилки муфты внутри КПП

Достаньте его, подберите другое, у меня, например, из универсального набора, вставьте в паз. Аккуратно вставьте рычаг в то же положение, заранее с болтом, чтобы словить резьбу вилки муфты внутри КПП.

Карданный вал можно не откручивать, максимум можно снять подвесной. Глушитель надо будет разъединить, с большой долей вероятности. Тут надо смотреть по доступности. Отлично, если места много.

Замена сальников коробки своими руками

Все… поменял…)) По поводу откручивания подвесного – это зависит от конкретного автомобиля, у всех по-разному. У меня пришлось крутить. Менял в гараже на яме. Отвернул 6 болтов с гайками эластичной муфты. Отвернул 4 болта крепления глушака, снял с 4-х резинок крепления (причем у меня глушак по какой-то причине состоит всего из 2-х частей). Глушак было не очень удобно снимать. Лучше сначала снять одно крепление посередине, затем оба крепления задней банки, подперев банку домкратом, а затем последнее крепление посреди авто. После этого 6 болтов крепления тепловой защиты, тем же ключом 2 болта подвесного подшипника. Отвел в сторону кардан, и он вышел из хвоста коробки.

Далее, ключ на 30, но нужна очень глубокая головка, ибо из гайки торчит длинноватый шток. Стандартная не подошла. Либо рожковым ворочать. Заклинил фланец вторичного вала большим болтом. Слил масло, открутив торцевым шестигранником на 17 (почему-то именно на 17, хотя по мануалу написано 19. Сначала купил на 19, потом пришлось ехать менять) сливную пробку снизу. Заливная сбоку тоже на 17. Открутил гайку, стащил фланец вторичного вала, вот и сальник. Сальник пришлось выдирать, туговато сидел. Новый тоже пришлось заколачивать, но легонечко и через деревяшку. Вся процедура с разбором занимает примерно 2 часа, но это с учетом того что 50 % времени у меня лично заняло откручивание 4-х болтов глушака в месте стыка колен. В итоге пришлось пилить болты. Поэтому, если снимать вторую половину особо нет нужды, лучше не надо!! )))) Все гайки и болты вполне доступны и нормально откручиваются. Попутно обнаружил две дырки в глушаке, снял шарнир тяги переключения передач, так как доступ отличный был. Сейчас ищу, как устранить люфт в шарнире.

Нужно ли снимать коробку при замене сальников?

Для замены сальников коробку снимать необязательно. Надо снять приводы, выдернуть их, поддеть сальник отверткой и вытащить его, потом зачистить отверстие. Затем взять герметик, смазать новый элемент и аккуратненько впрессовать его в дырочку (чем-нибудь постукивая потихоньку).

Не знаю, как у тебя, но, к примеру, на восьмерке сальники правого и левого приводов различаются направлением маслосгонных насечек: у правого стрелка указывает по часовой стрелке, у левого – против.

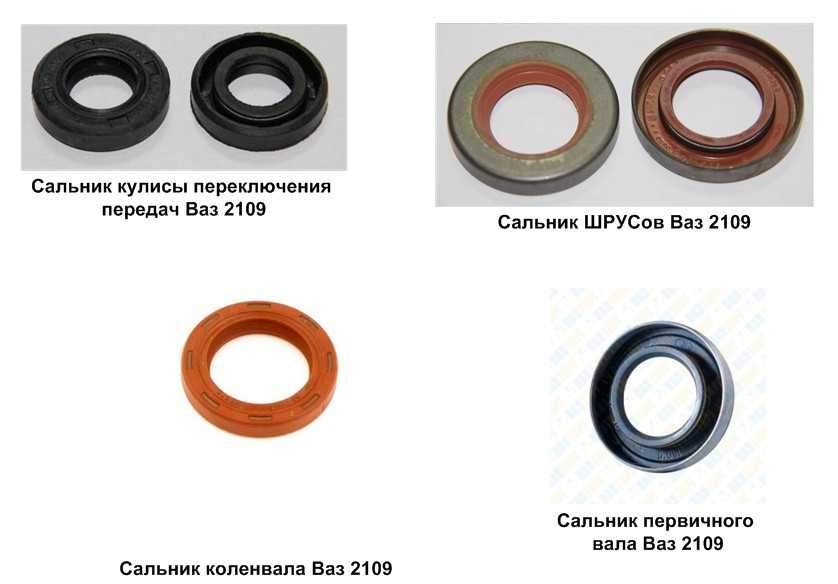

Какой сальник для коробки брать?

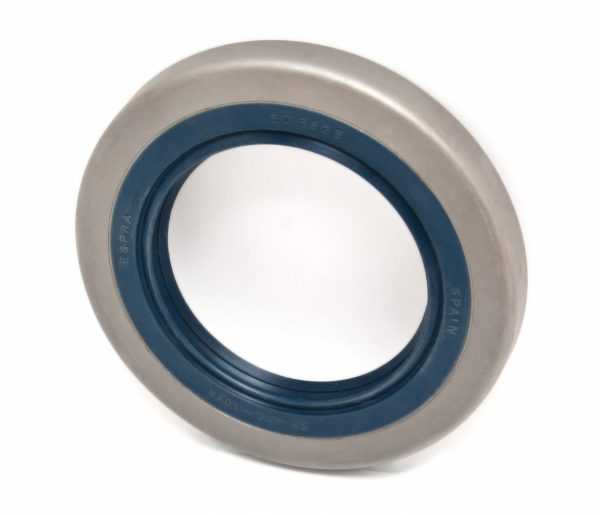

Ставить надо только оригинальный элемент. Неоригинального мне хватило на неделю.

Рекомендуем

Смотря какой сальник: задний или передний. Если задний, то ключ не нужен, так как гайку ставят шлицевую. Лёгкий отбойник (можно использовать вместо него плоскую отвёртку), чтобы отковырнуть деформированную часть (в шлицы загнано), а затем – плоская отвёртка, чтобы провернуть гайку и отвернуть хвостовик. При этом желательно шлицевую гайку тоже поменять. Если же менять надо передний элемент, то там под картером сцепления, вроде, 17-й торцевой ключ должен быть. 8 болтов, если я правильно считал.

Источник

Когда требуется замена сальников коробки передач

Сальники есть в каждой коробке передач. Их количество зависит от типа привода, функционал во всех случаях будет одинаковым. Главная задача сальников – предотвратить протекание масла из основного элемента трансмиссии – картера. Кроме этого, они обеспечивают защиту от пыли и грязи внутренних деталей КПП.

Свои функции сальник выполняет, только если он полностью исправен. Но работать вечно он, конечно, не может. В результате регулярных интенсивных нагрузок элемент изнашивается и требует замены. Сальники являются расходным материалом. Размещаются они в кожухе сцепления, у внутренней части КПП. Замена сальников в коробке происходит с отсоединением кожуха. Машина при этом должна находиться на эстакаде или над смотровой ямой.

В КПП нет высоких нагрузок и нагрева элементов, подача трансмиссионного масла не происходит под большим давлением (кроме гидромеханических АКПП). Тем не менее, утечка все равно может произойти. Это является серьезной проблемой, так как уровень масла снижается, из-за чего происходит быстрый износ коробки передач, и могут возникнуть серьезные поломки.

Кроме того, из-за усиления течи КПП может выйти из строя в самый неподходящий момент. В этом случае просто заменить сальники будет уже недостаточно. Коробку придется снимать, проводить дефектовку и полностью ремонтировать.

Конечно, цена на устранение поломки будет значительно выше, чем если бы пришлось покупать только новые сальники.

Важно отметить, что периодический контроль уровня масла в КПП позволяет своевременно заметить и устранить неисправность и избежать возможных проблем в будущем. Проверять его следует вне зависимости от состояния коробки

Также нужно отслеживать возникновение шума, хруста и скрежета при работе КПП. При появлении любого из этих признаков, а также трудностей с включением передач, необходимо провести диагностику КПП.

Рекомендуем

Если не обнаружить вовремя, что произошла утечка трансмиссивного масла, оно полностью вытечет из коробки передач. В этом случае нужно будет проводить дорогостоящий ремонт КПП, тогда как стоимость сальника составляет 50-100 рублей.

Сальники являются расходниками. В случае их поломки восстановлению они не подлежат. Поэтому, если элемент перестал выполнять свои функции из-за повреждений или по причине износа, его нужно заменить на новый.

Также замену сальников коробки производят вместе со сменой ШРУСа. В случае необходимости в установке этого узла сальники коробки передач также меняют. Это делается по причине того, что если сальник демонтировать, то он уже не будет полностью работоспособным.

В коробке автомат и на МКПП замена сальников происходит почти одинаково

При этом важно понимать, что в АКПП есть такая неотъемлемая деталь, как ГДТ (гидротрансформатор). Это устройство с лопастями, которое работает по принципу ветряной мельницы – производит передачу крутящего момента от двигателя к механизму переключения передач, что позволяет автомобилю менять частоту вращения без участия водителя

Плюсы гидротрансформатора – отсутствие педали сцепления, плавный разгон авто, защита двигателя от перегрузок.

Слабое место ГДТ – резиновый уплотнитель. Если требуется замена сальника коробки автомат, то уплотнительное кольцо узла также необходимо менять.

Работа элемента рассчитана примерно на 200 тыс км. Однако износиться он может и раньше. Даже небольшие утечки масла КПП нужно устранять и проводить ремонт, иначе может произойти преждевременный износ вала, насоса и всей коробки передач в целом.

Что такое шток выбора передач и зачем он нужен?

Старые автомобили имели классическую компоновку, когда ведущими колесами были задние, а коробка передач располагалась под салоном автомобиля. Рукоятка коробки переключения передач выводилась в салон и позволяла управлять трансмиссией напрямую. В переднеприводных машинах появилась острая необходимость в специальном механизме, который позволил бы осуществить управление коробкой передач, находящейся под капотом, при этом сидя в салоне машины. Такое устройство получило название – шток выбора передач, или, как привыкли его называть водители – кулиса.

Данная деталь вставляется в коробку передач и подсоединяется к механизму рукоятки смены передачи. Посредством специальных рычагов, рукоятка КПП воздействует на шток и меняет его положение, что приводит к смене передачи.

Присоединение штока к КПП осуществляется через сальник, так как внутри коробки имеется масло, которое находится в постоянном давлении. Чтобы давление не выдавило масло наружу, во всех соединительных с внешними механизмами частях КПП предусмотрена система сальников.

Сальник же представляет собой резиновое изделие круглого сечения, внутри которого имеется отверстие под шток. Материал изготовления может варьироваться. Все зависит от марки и модели автомобиля, хотя многие производители изготавливают сальники одного и того же размера но из разного материала. Все они различаются по своим свойствам, однако функция у них одна – предотвращение утечки масла из трансмиссии автомобиля, путем повышения герметичности подвижных деталей агрегата.

Сальник КПП ВАЗ 2107 — описание и предназначение

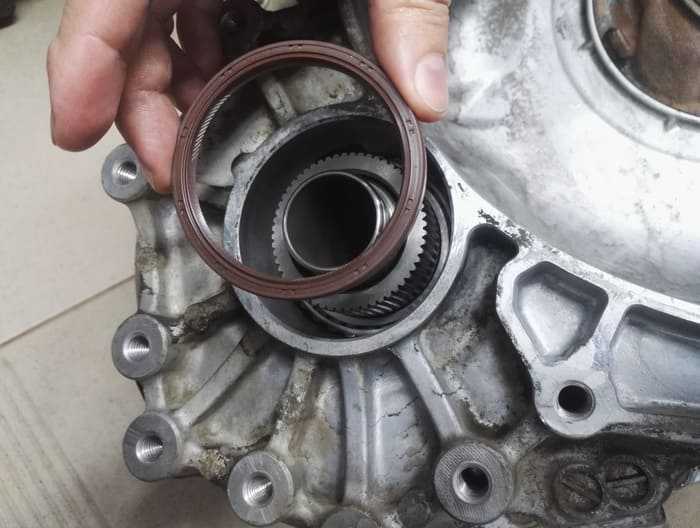

Сальником называется специальное уплотнение в транспортном средстве, которое необходимо для герметизации зазоров и щелей. Например, в коробке переключения передач сальник выполняет важнейшую роль — он фиксируется на стыке между подвижными и неподвижным механизмами, не позволяя маслу вытекать из КПП.

Сальники в коробке ВАЗ 2107 изготавливаются не из резины, как считает большинство водителей. На самом деле это изделие постоянно находится в трансмиссионном масле, и чтобы выработка была минимальной, производители изготавливают сальники из композитных материалов ХСП и NBR. При этом прокладка одинаково «хорошо» себя чувствует при любых температурах — от -45 до +130 градусов Цельсия.

Заводское оснащение КПП ВАЗ 2107

Размеры сальников коробки

Сама по себе коробка передач на «семёрке» рассчитана на долгие годы службы. Однако ресурс прибора напрямую зависит от того, как часто (и своевременно) водитель будет менять уплотнители. Ведь в процессе эксплуатации машины именно сальники и уплотнительные соединения первыми выходят из строя (рвутся, изнашиваются, выдавливаются). Поэтому своевременная замена сальника поможет предотвратить дорогостоящий ремонт других механизмов коробки.

Для правильной замены необходимо знать размеры сальников КПП ВАЗ 2107:

1. Сальники первичного вала имеют вес 0.020 кг и габариты 28.0х47.0х8.0 мм.
2. Сальники вторичного вала весят чуть больше — 0.028 кг и обладают следующими размерами — 55х55х10 мм.

Изделия выполнены по строгим стандартам современной индустрии резинотехники

Какие лучше

Основной вопрос любого водителя ВАЗ 2107 при ремонте коробки звучит так: какие сальник лучше поставить на валы, чтобы избежать быстрого износа? На самом деле универсального варианта не существует.

Штатное оснащение валов подразумевает использование вологодских сальников, однако при необходимости можно установить и любые другие, даже импортного производства.

Лидерами индустрии можно считать:

• ОАО «БалаковоРезиноТехника» (основной материал изготовления — композиты и сплавы);
• (основной материал изготовления — термоэластопласты);
• (изготавливаются из резиновых соединений с различными добавками).

Самый доступный сальник на вал коробки стоит 90 рублей, чем современнее технология изготовления, тем дороже будет оцениваться изделие.

Фотогалерея: подборка лучших сальников для коробки ВАЗ 2107

Доступные и качественные сальники для КПП

Самые современные сальники, которые сегодня используются для оснащения премиальных иномарок

Сальники «БРТ» отличаются низкими ценами и широкой распространённостью во всех регионах страны
