Техническое обслуживание и ремонт системы смазки двигателя камаз 740

Вопрос37 Общее устройство и принцип работы четырехтактного двигателя внутреннего сгорания.

Двигатель
состоит из цилиндра 5 и картера 6, который
снизу закрыт поддоном 9 (рис. а). Внутри
цилиндра перемещается поршень 4 с
компрессионными (уплотнительными)
кольцами 2, имеющий форму стакана с
днищем в верхней части. Поршень через
поршневой палец 3 и шатун 14 связан с
коленчатым валом 8, который вращается
в коренных подшипниках, расположенных
в картере. Коленчатый вал состоит из
коренных шеек 13, щек 10 и шатунной шейки
11. Цилиндр, поршень, шатун и коленчатый
вал составляют так называемый
кривошипно-шатунный механизм, преобразующий
возвратно-поступательное движение
поршня во вращательное движение
коленчатого вала

.
Положение поршня в цилиндре, при котором
расстояние его от оси вала двигателя
достигает максимума, называется верхней
мертвой точкой (ВМТ). Нижней мертвой
точкой (НМТ) называют такое положение
поршня в цилиндре, при котором расстояние
его от оси вала двигателя достигает
минимума.

.
Объем цилиндра, образуемый поршнем при
его перемещении между мертвыми точками,
называется рабочим объемом цилиндра
Vh.

Рис
1.2. Схема
поршневого двигателя внутреннего
сгорания

Рабочий
объем двигателя представляет собой
произведение рабочего объема цилиндра
на число цилиндров.

Отношение
полного объема цилиндра Va к объему
камеры сгорания Vc называют степенью
сжатия

Рабочим
циклом называют совокупность
последовательных процессов, осуществляемых
с целью превращения тепловой энергии
топлива в механическую.

а)

б)

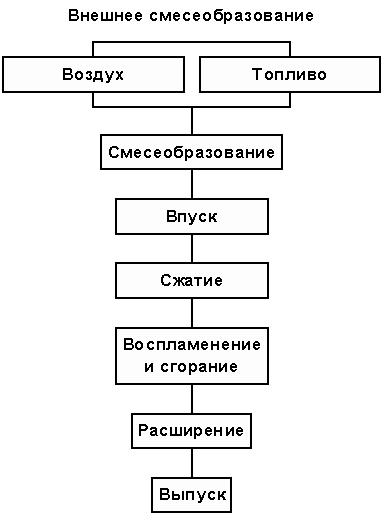

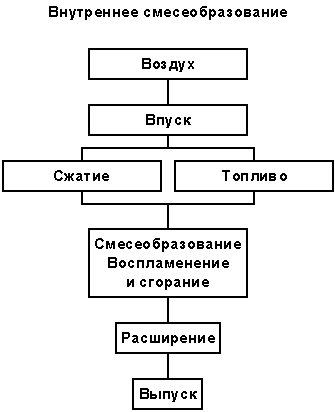

Рис.
1.3. Схемы рабочего цикла двигателей

Рабочий
цикл четырехтактного ДВС

Двигатель,
рабочий цикл которого осуществляется
за четыре такта, или за два оборота
коленчатого вала, называется четырехтактным.
Рабочий цикл в таком двигателе происходит
следующим образом. Рабочий цикл 4-тактного
карбюраторного ДВС совершается за 4
хода поршня (такта), т. е. за 2 оборота
коленчатого вала. При 1-м такте — впуске
поршень движется от верхней мёртвой
точки (в. м. т.) к нижней мёртвой точке
(н. м. т.). Впускной клапан при этом открыт
и горючая смесь из карбюратора поступает
в цилиндр. В течение 2-го такта — сжатия,
когда поршень движется от н. м. т. кв. м.
т., впускной и выпускной клапаны закрыты
и смесь сжимается до давления 0,8—2 Мн/м2
(8—20 кгс/см2). температура смеси в конце
сжатия составляет 200—400°C. В конце сжатия
смесь воспламеняется электрической
искрой и происходит сгорание топлива.
Сгорание имеет место при положении
поршня, близком к в. м. т. В конце сгорания
давление в цилиндре составляет 3—6 Мн/м2
(30—60 кгс/1см2), а температура 1600—2200°C.
3-й такт цикла —сгорание и расширение
называется рабочим ходом; в течение
этого такта происходит преобразование
тепла, полученного от сгорания топлива,
в механическую работу. 4-й такт — выпуск
происходит при движении поршня от н. м.
т. к в. м. т. при открытом выпускном
клапане. Отработавшие газы вытесняются
поршнем.

Рабочий
процесс четырехтактного дизельного
двигателя
включает следующие такты:

1.
Такт впуска. При движении поршня в
цилиндре образуется разряжение и через
воздушный фильтр в его полость поступает
атмосферный воздух. При этом впускной
клапан открыт.

2.
Такт сжатия. Поршень движется, сжимая
поступивший воздух. Для надежного
воспламенения топлива необходимо, чтобы
температура сжатого воздуха была выше
температуры самовоспламенения топлива.
Впускной и выпускной клапаны при этом
закрыты.

3.
Такт расширения (или рабочий ход).
Впрыснутое в конце такта сжатия топливо,
перемешиваясь с нагретым воздухом,
воспламеняется, начинается процесс
сгорания с быстрым повышением температуры
и давления. В этот момент оба клапана
закрыты. Под действием давления газов
поршень перемещается, тем самым совершая
полезную работу.

4.
Такт выпуска. Поршень перемещается
вверх, выталкивая в выпускной коллектор
отработанные газы, температура которых
снижается.

Рис.
1.4. Впуск
Рис 1.5. Сжатие

Рис.
1.6. Расширение Рис.
1.7. Выпуск

Возможные неполадки в работе системы и способы их устранения

Некоторые моторные неполадки в системе смазки могут возникнуть неожиданно, даже если вы не так давно осуществляли ремонт автомобиля или проводили его техническое обслуживание. Перечислим основные проблемы и разберемся со способами их решения:

Вид неисправности	Причина	Устранение
Датчик давления масла не горит при включении зажигания	1. Индикатор перегорел	1. Замените лампочку датчика в приборной панели
	2. Повреждение провода, окисление разъема	2. Осмотрите место соединения и при необходимости произведите замену провода
	3. Выход из строя датчика давления масла	3. Замените датчик на новый
Индикатор давления масла горит на холостому ходу, при повышении оборотов отключается	Низкое давление масла из-за его перегрева. Система охлаждения работает неправильно	«Погоняйте» автомобиль на повышенных оборотах в течение 15-20 минут, чтобы охладить двигатель; проведите диагностическое обследование работоспособности охлаждающей системы
Индикатор на приборной панели горит при повышенных оборотах мотора	Неисправен редукционный клапан	С помощью щупа проверьте уровень моторного масла в автомобиле, при необходимости замените редукционный клапан
Индикатор горит постоянно	1. Слишком низкое количество масляной жидкости	1. Проверьте уровень масла и долейте его при необходимости
	2. Насос не работает, канал масляного насоса загрязнен	2. Прочистите или замените насос
Большой расход масла	Износ цилиндров, поршневых колец, маслосъемных колпачков, уплотнительных элементов	Произведите осмотр двигательной системы и устраните причину утечки

И напоследок

Система смазки двигательной установки защищает автомобиль от ежедневных перегревов и значительно повышает его ресурс

Поэтому важно держать ее в исправном состоянии. Для этого водитель должен своевременно проводить техническое обслуживание транспортного средства и устранять мелкие неисправности, которые в дальнейшем могут привести к дорогостоящему ремонту

Принцип работы и назначение системы смазки

Как уже говорилось выше, система смазки для автомобилей отыгрывает колоссальную роль и влияет на то, как долго прослужит двигатель. Обусловлено это тем, что механизмы внутри двигателя прибывают в постоянном движении, шестерни и другие детали непрерывно трутся друг о друга, из-за этого они нагреваются еще больше, не говоря о том, что во время сгорания топлива этот узел и так находится в среде с повышенными температурами.

Ввиду этих обстоятельств, внутренние механизмы могут подвергаются большому износу, но чтобы минимизировать ущерб, нужно постоянно добавлять в процесс работы смазочное вещество, чем и занимается обсуждаемая система.

Помимо своей прямой задачи, данная система выполняет ряд не менее важных функций:

Смазка охлаждает трущиеся элементы;
Смазочное вещество также способствует устранению нагара и всевозможных микрочастиц, которые скапливаются во время работы автомобиля;
Данный узел также не позволяет образовываться ржавчине внутри двигателя.

Работа смазочной системы

Принцип работы всех смазочных систем одинаков – масло из поддона («мокрый картер») или масляного бака («сухой картер») засасывается насосом через маслозаборник с сетчатым фильтром, и нагнетается в главную масляную магистраль.
Роль главной магистрали могут выполнять трубопроводы и (или) специально предусмотренные продольные каналы в блок-картере, откуда масло по поперечным сверлениям и каналам подводится к подшипникам коленчатого и распределительного валов, а также к другим точкам, нуждающимся в принудительной смазке.

Масло, вытекающее из коренных и шатунных подшипников коленчатого вала и подшипников распределительного вала, а также снимаемое с зеркала цилиндров маслосъемными кольцами, подхватывается кривошипами и противовесами коленчатого вала и разбрызгивается в картере, создавая в его пространстве масляный туман. Масляный туман, оседая, смазывает зеркало цилиндров, кулачки, зубчатые колеса распределительного вала, поршневые пальцы и другие детали кривошипно-шатунного и газораспределительного механизмов.
В некоторых конструкциях капельки масла, оседая, самотеком поступают к толкателям. Масляный туман проникает также в зазор между стержнем клапана и его направляющей втулкой.

Некоторые детали двигателя (оси коромысел, узел осевой фиксации распределительного вала, распределительные зубчатые колеса) могут смазываться путем пульсирующей подачи масла. Прерывистость смазывания этих узлов осуществляется посредством золотникового устройства, образуемого лысками и канавками на опорных шейках распределительного вала.

В сетке маслозаборника масло проходит первичную фильтрацию, а после насоса – вторичную.

Часть масла проходит в масляный радиатор для охлаждения, и, охлаждаясь, стекает в масляный картер двигателя по шлангу.

Так как давление в главной масляной магистрали должно поддерживаться в определенных значениях (оно не должно сильно изменяться в зависимости от температуры масла и частоты вращения коленчатого вала двигателя), то в системе устанавливают редукционный клапан, который при критическом давлении открывается и возвращает часть масла во впускную полость насоса.

Предохранительный клапан установлен последовательно в магистраль радиатора и отключает его, если при малой частоте вращения коленчатого вала давление в смазочной системе падает ниже допустимого; этим достигается увеличение поступления масла в магистраль к подшипникам коленчатого и распределительного валов. В смазочной системе, показанной на рис. 2, перепускной клапан 6 радиатора установлен параллельно.
При засорении радиатора или пуске холодного двигателя, когда вязкость масла велика, клапан перепускает масло мимо радиатора, что ускоряет прогрев двигателя.

Давление масла в главной масляной магистрали контролируется манометром и (или) сигнальной лампочкой, которая загорается при недостаточном давлении масла в системе. Иногда для контроля температуры масла используют термометр.
Контроль уровня масла в системе осуществляется посредством специального щупа, на котором нанесены риски максимального и минимального допустимого уровня масла в поддоне картера.

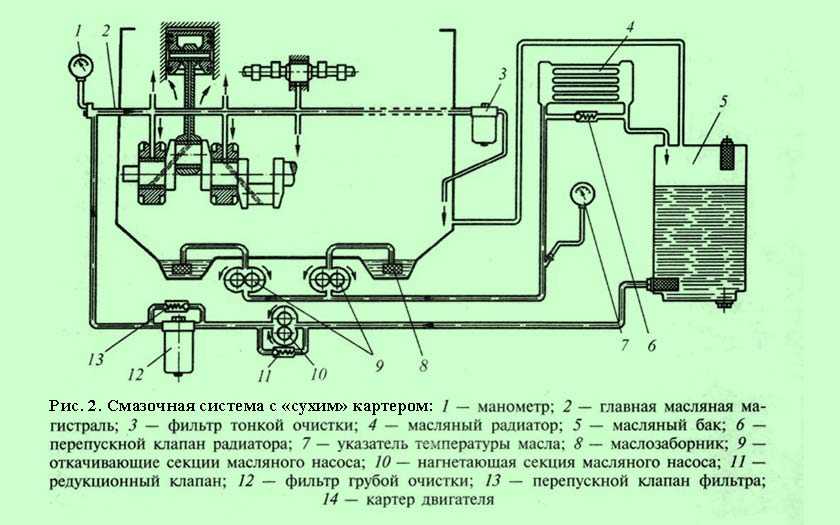

Кроме основного контура циркуляции масла, могут быть предусмотрены следующие параллельные контуры:

неполнопроточного (параллельного) фильтра тонкой очистки масла;
смазочной системы воздушного компрессора пневмосистемы автомобиля.

Основными элементами смазочных систем являются масляный насос, редукционные клапаны, масляные фильтры и масляный радиатор.
К смазочной системе относится и устройство для вентиляции картерного пространства.

***

Учебные дисциплины

Инженерная графика
МДК.01.01. «Устройство автомобилей»
Карта раздела
Общее устройство автомобиля
Автомобильный двигатель
Трансмиссия автомобиля
Рулевое управление
Тормозная система
Подвеска
Колеса
Кузов
Электрооборудование автомобиля
Основы теории автомобиля
Основы технической диагностики
Основы гидравлики и теплотехники
Метрология и стандартизация
Сельскохозяйственные машины
Основы агрономии
Перевозка опасных грузов
Материаловедение
Менеджмент
Техническая механика
Советы дипломнику

Олимпиады и тесты

«Инженерная графика»
«Техническая механика»
«Двигатель и его системы»
«Шасси автомобиля»
«Электрооборудование автомобиля»

Допуски моторных масел автомобиля КАМАЗ

В зависимости от залитой жидкости срок службы мотора может увеличиться или снизиться. Это напрямую зависит от правильности выбора.

SAE

Согласно спецификации, в силовых установках KAMAZ можно использовать масла:

15W40 – для интенсивной эксплуатации в умеренном климате;
5W40/5W30 – для езды в холодном климате.

Список лубрикантов Евро-3 и выше

Лукойл Авангард ультра API CI-4/SL.
KAMAZ G-profi CS SAE 5W40/10W40/15W40.
Лукойл Авангард ультра полусинтетика API CI-4/SL, API CI-4/SJ.
Лукойл Авангард Экстра API CH-4/SG-4/SJ.
Rosneft Revolux D3 5W40 CI-4/CG-4.
Rosneft Diesel 2/3 API CI-4/SL/SJ.

Лубриканты Евро-2

KAMAZ G-Profi Service Line CS 10W40.

Возможна замена аналогами сторонних производителей из списка рекомендаций CES.4.

Список лубрикантов для газовых силовых установок КАМАЗ

KAMAZ G-Profi Service CNG 10W40.
Rosneft Revolux GEO 10W40.
AIMOL Turbo LD CNG 10W40.
GAZ Plus 10W40.
Mobil Pegasus Titan CNG 15W40.
SHELL RIMULA R5 NG 10W40.
Fuchs TITAN CNG 10W40.

Примечание. Выше приведены самые популярные разновидности смазочных материалов, которые используются отечественными автомобилистами. Полный список лубрикантов доступен в открытом доступе на сайте компании производителя.

3.4. Система смазки

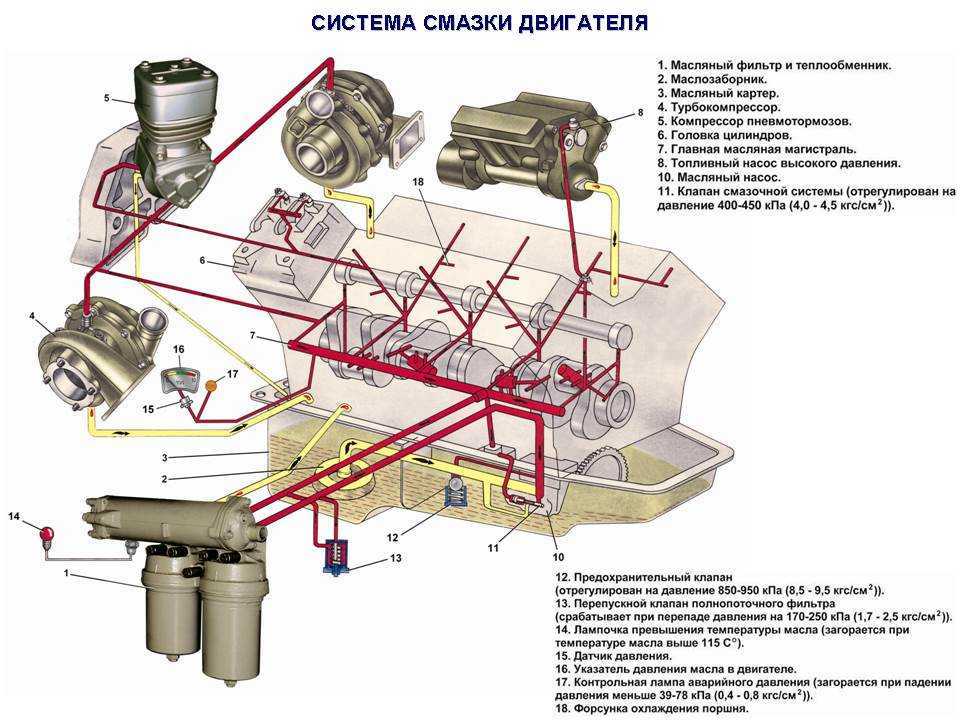

Рис. 2.9. Схема смазочной системы двигателя: 1 – масляный насос; 2 – пробка сливного отверстия картера; 3 – маслоприемник; 4 – редукционный клапан; 5 – отверстие для смазывания распределительных шестерен; 6 – датчик сигнальной лампы аварийного давления масла; 7 – датчик указателя давления масла; 8 – кран масляного радиатора; 9 – масляный радиатор; 10 – полнопоточный фильтр очистки масла

Схема смазочной системы показана на рис. 2.9.
Давление масла в смазочной системе прогретого двигателя при малой частоте вращения коленчатого вала (550–650 мин-1 – для двигателей моделей 414, 4178; 700–750 мин-1 – для двигателей модели 4218) на холостом ходу при открытом кранике масляного радиатора должно быть не менее 39 кПа (0,4 кгс/см2); на непрогретом двигателе давление может достигать 441–490 кПа (4,5–5,0 кгс/см2); при скорости автомобиля 45 км/ч давление должно быть 196–392 кПа (2,0– 4,0 кгс/см2), а в жаркую летнюю погоду не менее 147 кПа (1,5 кгс/см2).
Давление в смазочной системе менее указанных величин свидетельствует о неисправности в двигателе. Работа двигателя при этом должна быть прекращена до устранения неисправности.
Для охлаждения масла в смазочной системе установлен масляный радиатор, который включают, открывая кран, при температуре воздуха выше 20°С. При более низких температурах радиатор должен быть отключен. Однако, независимо от температуры воздуха, при движении в тяжелых условиях (с большой нагрузкой и высокой частотой вращения коленчатого вала двигателя) также необходимо открывать кран масляного радиатора.

Рис. 2.1. Двигатель (вид слева): 1 – фильтр тонкой очистки топлива; 2 – крышка маслоналивной горловины; 3 – указатель уровня масла; 4 – крышка коромысел; 5 – головка блока цилиндров; 6 – датчик-распределитель; 7 – стартер; 8 –картер сцепления; 9 – нижняя часть картера сцепления; 10 – топливный насос; 11 – кронштейн подвески двигателя

Уровень масла в картере двигателя поддерживайте вблизи метки «П» маслоизмерительного стержня 3 (см. рис. 2.1). Замеряйте уровень масла через 2–3 мин после остановки прогретого двигателя. Не наливайте масло выше метки «П», так как это приведет к увеличению разбрызгивания масла и, как следствие, к закоксовыванию колец, нагарообразованию в камере сгорания головки блока цилиндров и на днищах поршней, течи масла через сальники и прокладки. Понижение уровня масла ниже метки «О» может вывести из строя подшипники двигателя.
При перепаде давления масла 58–73 кПа (0,6–0,7 кгс/см2) до фильтра и после него. Для замены фильтра отверните его вращением против часовой стрелки.
При установке масляного фильтра следите за тем, чтобы резиновая уплотнительная прокладка находилась в специальном пазу корпуса фильтра.
При эксплуатации автомобиля следите за работой датчиков давления масла. Датчик аварийного давления масла срабатывает при падении давления в системе до 39–78 кПа (0,4–0,8 кгс/см2).
При включении зажигания лампа аварийного давления масла загорается, а после пуска двигателя гаснет. Горение лампы на рабочих режимах указывает на неисправность датчика или смазочной системы двигателя.

Рис. 2.10. Схема вентиляции картера двигателя: 1 – регулятор разрежения; 2,3 – трубопроводы

При повышенном расходе масла (и отсутствии течи) проверьте исправность системы вентиляции картера (рис. 2.10) и состояние уплотнительных колпачков, клапанов и цилиндро-поршневой группы.

Из каких элементов состоит система смазки

Каждый двигатель оборудован системой смазки, состоящей из нижеследующих узлов:

Масляный резервуар (маслобак). Расположен преимущественно в нижней части двигателя;
Маслозаборник – патрубок, подающий масло из картера к масляному насосу;
Масляный насос. Различают шестеренчатые и роторные. В современных моторах все чаще встречаются последние. Причина тому – простота конструкции и технологические соображения. Роторные насосы не допускают применения высоковязких масел;
Фильтр очистки масла с гофрированным бумажным элементом. В отдельных случаях может применяться еще и фильтр грубой очистки, но на большинстве двигателей им является сетка маслозаборника;
Датчики системы управления (ECU).
Система маслоподающих каналов.

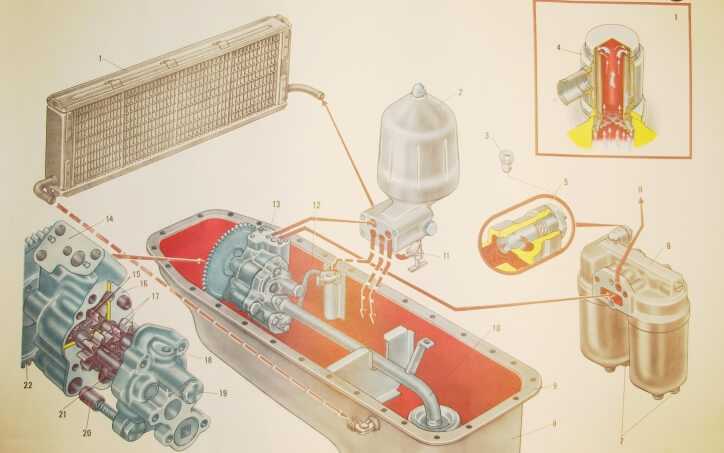

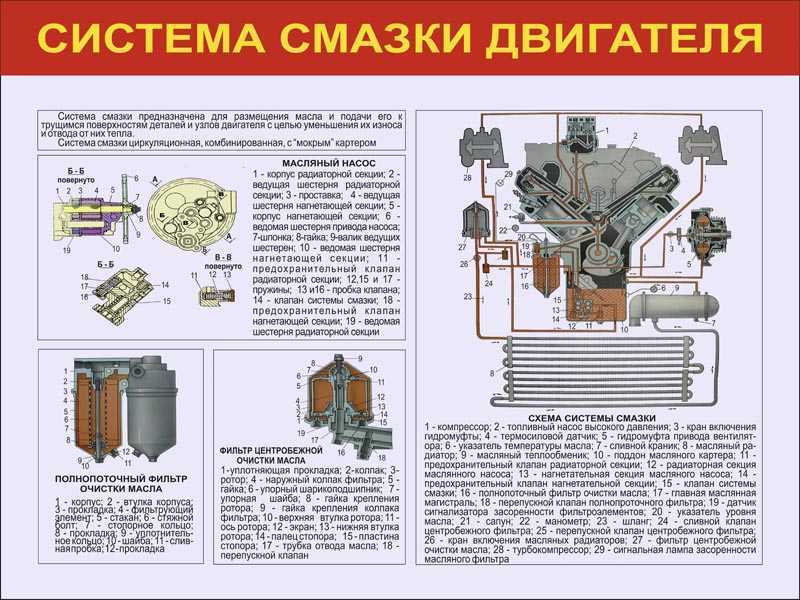

Система смазки двигателя КамАЗ-740. Схема с пояснениями.

В двигателях автомобилей КамАЗ применена комбинированная система смазки. В зависимости от размещения и условий работы деталей масло подается либо под давлением, либо разбрызгиванием, либо самотеком. К наиболее нагруженным деталям масло подается под давлением, к остальным — разбрызгиванием и самотеком.

Система смазки представляет собой ряд приборов и агрегатов для хранения, подвода, очистки и охлаждения масла:

поддон картера двигателя;
маслозаборник;
масляный фильтр грубой очистки;
масляный фильтр тонкой очистки;
масляный насос;
маслопроводы;
масляный радиатор;
контрольно-измерительные приборы и датчики.

Масло из поддона через маслоприемник с сетчатым фильтром поступает в секции масляного насоса. Из нагнетающей секции масло через канал подается в полнопоточный фильтр, а оттуда в главную масляную магистраль. Затем по каналам в блоке и головках цилиндров масло под давлением подается к деталям КШМ и ГРМ, ТНВД и компрессору.

К шатунным подшипникам масло подается по каналу коленчатого вала от ближайшей к ним коренной шейки. Опоры штанг и толкателей газораспределительного механизма омываются пульсирующей струей, а остальные детали — разбрызгиванием или самотеком масла.

Масло, снимаемое со стенок цилиндра маслосъемными кольцами, отводится через сверления в поршневых канавках внутрь поршня и смазывает опоры поршневого пальца в верхней головке шатуна и бобышках поршня.

Из главной смазочной магистрали масло под давлением подается к термосиловому датчику, а при открытом кране включения гидромуфты — в саму гидромуфту.

Из радиаторной секции масляного насоса масло подается к фильтру центробежной (тонкой) очистки и через открытый кран включения масляного радиатора в сам радиатор, а из него в поддон картера двигателя. Если кран включения масляного радиатора закрыт, то из центрифуги (фильтр центробежной очистки) масло поступает в поддон через сливной клапан.

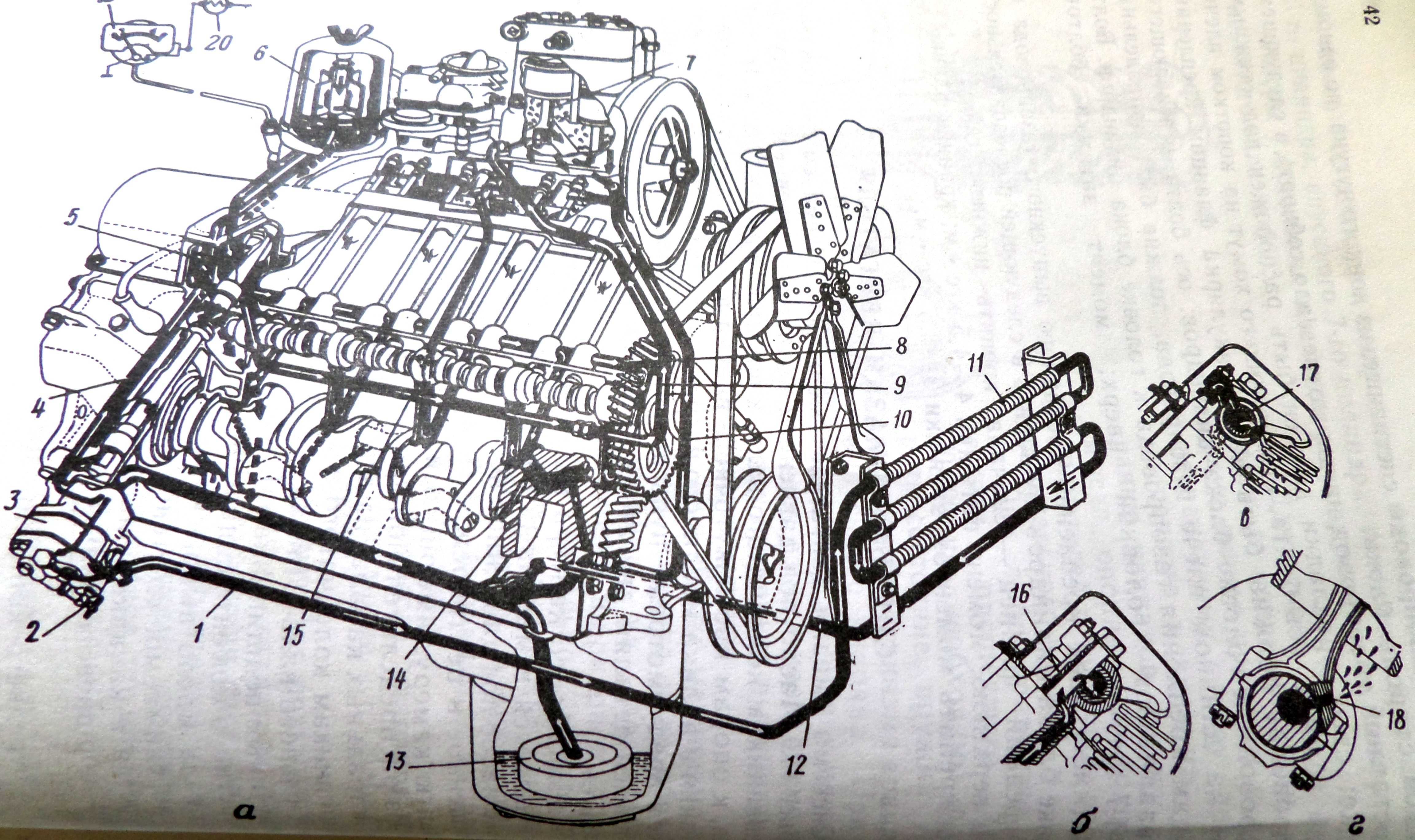

1 — фильтр центробежной очистки масла; 2 — кран включения масляного радиатора; 3 — перепускной клапан центробежного фильтра; 4 — сливной клапан центробежного фильтра; 5 — перепускной клапан полнопоточного масляного фильтра; 6 — главная масляная магистраль; 7 — полнопоточный фильтр очистки масла; 8 — клапан системы смазки; 9 — нагнетающая секция масляного насоса; 10 — радиаторная секция масляного насоса; 11 — предохранительный клапан нагнетающей секции; 12 — масляный радиатор; 13 — предохранительный клапан радиаторной секции; 14 — поддон; 15 — гидромуфта привода вентилятора; 16 — термосиловой датчик; 17 — кран включения гидромуфты; 18 — топливный насос высокого давления; 19 — компрессор; 20 — сапун; 21 — указатель уровня масла; 22 — манометр.

Общее диагностирование технического состояния системы смазки

Давление масла в системе смазки двигателя постоянно контролируется манометром и (или) контрольной лампой на панели приборов. В случае постоянного понижения давления масла необходимо убедиться в правильности показаний датчика и указателя, работа которых обычно основана на принципе изменения электрического сопротивления в цепи «датчик — указатель».

Для измерения давления масла в системе используют механический манометр или индикатор типа ИДМ-1 для дистанционного контроля избыточного давления жидкостей в системах топливоподачи, смазки и охлаждения двигателей внутреннего сгорания (ДВС).

Индикатор ИДМ-1 состоит из приемника указателя давления. С помощью штуцера его подсоединяют к главной масляной магистрали двигателя, обычно на место датчика давления масла, затем запускают двигатель и измеряют давление на прогретом двигателе во всех режимах его работы. Так, в режиме холостого хода давление в зависимости от модели двигателя должно быть в пределах 0,08…0,15 МПа, на повышенной частоте вращения коленчатого вала — 0,35…0,55 МПа. Частота вращения коленчатого вала может быть указана в технических характеристиках двигателей.

В случае отклонения давления от номинального неисправность следует искать в элементах системы смазки. При пониженном давлении масла надо проверить чистоту масляного фильтра и убедиться в отсутствии утечек масла. При прогретом двигателе фильтр должен быть теплым; если фильтр холодный, то это свидетельствует о его засорении (масло в таком случае проходит через редукционный клапан, минуя фильтр).

Производительность масляного насоса, которая характеризует степень износа шестерен и корпуса насоса, определяют на специальной установке (рис. 1) по развиваемому насосом давлению при определенном сопротивлении на выходе. Включив электромеханический привод 6 насоса и открыв кран 4, с помощью расходомера 5 определяют производительность насоса в литрах в минуту (л/мин). Нормативные значения для легковых автомобилей составляют 10…30 л/мин (большие значения соответствуют двигателям грузовых автомобилей).

Рис. 1. Схема установки для испытания масляных насосов: 1 — всасывающая магистраль; 2 — испытуемый насос; 3 — манометр; 4 — двухходовой кран; 5 — расходомер; 6 — электромеханический привод насоса; 7 — расходный бак с маслом

На установке фиксируют моменты начального и полного открытия клапана. При давлении 0,3 МПа редукционный клапан должен быть закрыт, допускается вытекание из него лишь отдельных капель; при давлении 0,6 МПа клапан должен быть полностью открыт, а масло должно вытекать из него непрерывной струей.

Промышленность выпускает также стенды для проверки составляющих систем смазки типа КИ-28256.01 (рис. 2).

Стенд предназначен для испытания, обкатки и регулировки насосов смазочной системы дизельных двигателей и насосов коробок передач, редукционных и предохранительных клапанов фильтров (центрифуг) сельскохозяйственных, дорожно-строительных и лесопромышленных машин, автомобилей.

Рис. 2. Внешний вид стенда КИ-28256.01 для испытания, обкатки и регулировки масляных насосов и фильтров ДВС

Система охлаждения

В двигателях КамАЗ 740 используется замкнутая система жидкостного охлаждения с принудительной циркуляцией хладагента. Такой подход дает возможность увеличить температуру кипения жидкости и предупредить ее испарение.

Главная задача этой системы – создание качественного теплового режима при включенном моторе, и состоит она из следующих компонентов:

Радиатор: его первоочередное предназначение – экстренное охлаждение жидкости и ее хранение. Радиатор – это конструкция из двух бачков и сердцевины. Верхний бачок соединен с полостью охлаждения двигателя, нижний – с водяным насосом, также он оснащен выпускным краном. Заполняется радиатор охлаждения двигателя КамАЗ через расширительный бачок, который попутно является компенсатором объема нагретой жидкости.
Жалюзи: установлены на решетке радиатора, они регулируют поток воздуха, который проходит через систему охлаждения. Зимой, прогревая ДВС, жалюзи закрывают.
Вентилятор: используется для управления воздушными потоками, которые направлены к сердцевине радиатора – работает автоматически с помощью гидромуфты, которая передает крутящий момент от коленвала к вентилятору охлаждения двигателя КамАЗ. Кроме того, гидромуфта может работать при отключенном вентиляторе или постоянно работающем, когда температура хладагента не учитывается.
Центробежный насос: используется для принудительной подачи охлаждающей жидкости к блоку цилиндров и другим компонентам ДВС.
Термостат: медный баллон с медным порошком, применяется для автоматического контроля температуры двигателя КамАЗ и его нагрева после пуска. Сюда же отправляется разогретая цилиндрами жидкость.

Система охлаждения обеспечивает двигателю КамАЗ 740 оптимальную рабочую температуру в любой сезон, поэтому нуждается в регулярном обслуживании и поддержании работоспособности.

Компания КамРемЦентр предлагает квалифицированное сервисное обслуживание и ремонт двигателей КамАЗ. Также у нас вы можете купить новые и бывшие в употреблении двигатели с гарантией качества и доставкой по России. У НАС ЕСТЬ ТО, ЧТО ВАМ НУЖНО! +7

Основные неисправности системы смазки

Наиболее часто встречаются следующие неисправности: снижение уровня масла, повышение или понижение его давления в системе, загрязнение масла, повышенный расход масла, нарушение работы вентиляции картера двигателя.

Снижение уровня масла может быть вызвано негерметичностью масляного картера двигателя, недостаточным уплотнением коленчатого вала или износом сальников и выгоранием масла.

Повышенное давление в системе смазки может быть обусловлено применением масла повышенной вязкости, загрязнением каналов системы и масляного фильтра, неисправностью редукционного клапана, в редких случаях — отказом датчика давления масла, а пониженное давление — недостаточным уровнем масла в масляном картере, уменьшением его вязкости, засорением маслоприемника, износом деталей масляного насоса, подшипников коленчатого или распределительного вала, заеданием редукционного клапана в открытом положении.

Причины интенсивного загрязнения масла и его быстрого старения: попадание в масло охлаждающей жидкости, длительная работа двигателя в режимах, отличающихся от номинальных (температура охлаждающей жидкости ниже 60 °С или выше 100 °С), значительный износ деталей ЦПГ; применение несоответствующего масла.

Повышенный расход масла проявляется: при утечках масла, износе поршневых колец и поршней или цилиндров двигателя, поломке поршневых колец, закоксовывании прорезей в маслосъемных кольцах либо канавок поршней, износе или повреждении маслоотражательных колпачков клапанов, износе стержней клапанов либо направляющих втулок, нарушении работы системы вентиляции картера двигателя.

Нарушение работы вентиляции картера двигателя возникает при ее загрязнении (загрязнение маслоотражателя, трубок отсоса картерных газов, золотникового устройства) и проявляется в повышении давления в системе смазки, повышенном расходе масла, а также в попадании масла в воздушный фильтр и впускной трубопровод.

Система смазки

Для уменьшения изнашиваемости соприкасающихся друг с другом деталей автомобиля, к ним подается масло при помощи системы смазки. Система смазки также служит для частичного охлаждения этих деталей и удаления продуктов износа.

Рис. 8.1. Схема системы смазки двигателя
1 — канал подачи масла к газораспределительному механизму; 2 — главная масляная магистраль; 3 — канал подачи масла к подшипникам коленчатого вала; 4 — картер двигателя; 5 — фильтрующий элемент; 6 — корпус масляного фильтра; 7 — масляный насос;
8 — маслоприемник с сетчатым фильтром; 9 — поддон картера; 10 — пробка для слива масла

Система смазки состоит из следующих деталей (рисунок 8.1.):
поддона картера,
масляного насоса с маслоприемником,
масляного фильтра,
каналов для подачи масла под давлением, просверленных в блоке цилиндров, головке блока и в других деталях двигателя.

Поддон картера – это емкость для хранения масла.

Масляный насос (рисунок 8.2) – это устройство, непосредственно участвующее в подаче масла к деталям. Масло подается под давлением через фильтр и каналы. Насос представляет собой две шестеренки. При их вращении зубья захватывают масло и подают его в главную масляную магистраль.

Рис. 8.2. Схема работы масляного насоса
1 — шестерни масляного насоса; 2 — редукционный клапан; 3 — пружина

Редукционный клапан ограничивает давление в системе масляных каналов. Если давление избыточно, то пружина сжимается, и часть масла поступает обратно.

Масляный фильтр очищает масло от примесей.

Рис. 8.3. Схема вентиляции картера двигателя 1 — корпус воздушного фильтра; 2 — фильтрующий элемент; 3 — всасывающий коллектор вентиляции картера; 4 — карбюратор; 5 — впускной трубопровод; 6 — впускной клапан; 7 — шланг вентиляции картера; 8 — маслоотделитель; 9 — сливная трубка маслоотделителя; 10 — картер двигателя; 11 — поддон картера

Вентиляция картера двигателя (рисунок 8.3). Во время такта сжатия и рабочего хода пары бензина и газы могут попадать в картер и способствовать разжижению масла. Для того, чтобы этого не происходило, вентилятор обеспечивает отсос из картера и отвод во впускной трубопровод паров бензина и выхлопных газов.

Основные неисправности системы смазки.

Протекание масла. Причина: слабо затянута сливная пробка в поддоне картера, повреждены уплотнительные прокладки и наружные маслопроводы, износ сальников. Способы устранения: восстановление герметичности соединений, замена поврежденных деталей (т.е.изношенных прокладок и сальников).

Низкое давление в системе смазки. Причина: недостаточное количество масла, некачественное масло, износ подшипников коленчатого вала или деталей масляного насоса. Способ устранения: проверьте уровень масла (если нужно, долейте), замените изношенные механизмы. При эксплуатации придерживайтесь рекомендациям завода-изготовителя по использованию определенной марки масла.

Уровень масла в системе

Ни в коем случае нельзя позволять маслу превышать определенный заданный уровень в поддоне картера, ведь это может привести к различным неисправностям и поломкам, в частности выходу из строя накачивающего агрегата. Для этого предусмотрен отдельный элемент, именуемый масляным щупом.

На нем имеется две отметки, одна отвечает за минимум масла в поддоне, другая за допустимый максимум, который позволяет содержать система. Естественно, оптимальным считается промежуточный показатель. Если же масляная жидкость находится на нижней отметке, детали смазываются недостаточно, если на верхней, система быстро загрязняется, а расход жидкостей, в том числе топлива, увеличивается.
