Устройство и принцип работы системы охлаждения двигателя

Что такое система охлаждения и для чего она нужна

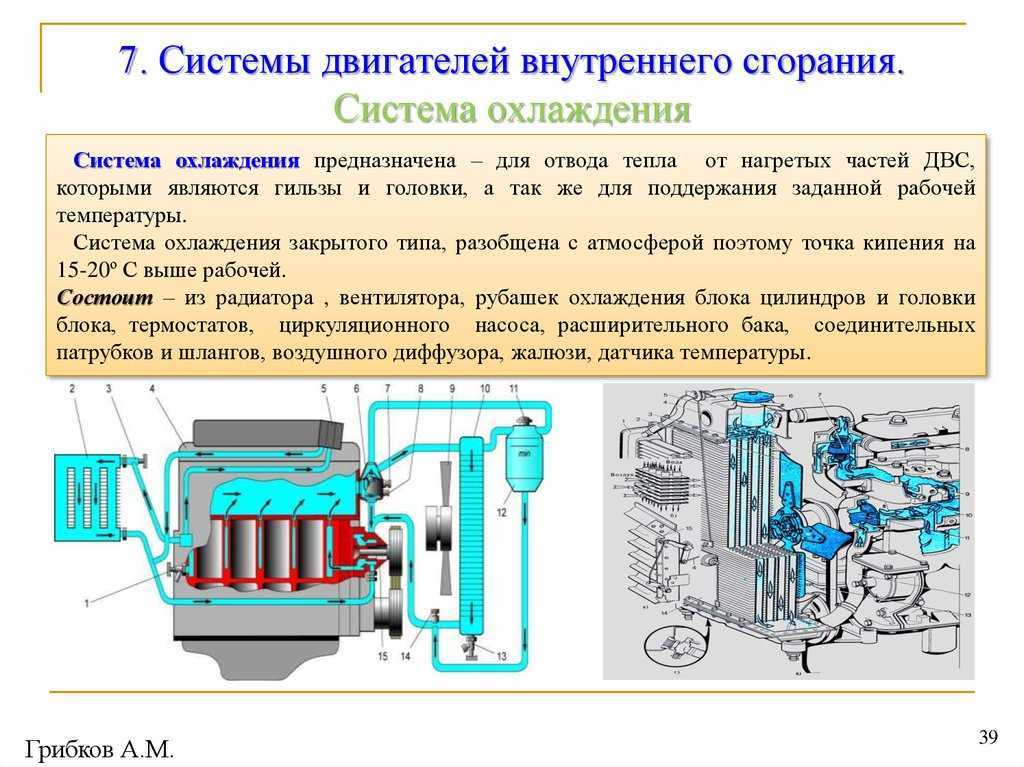

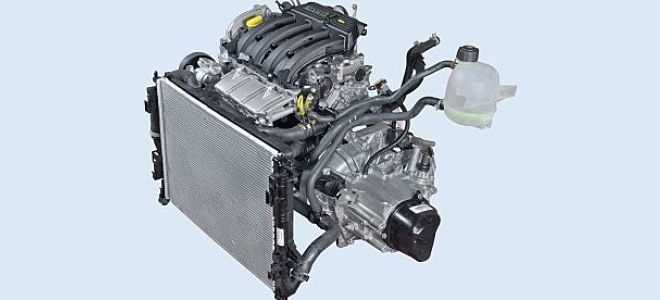

Система охлаждения двигателя

В процессе работы ДВС вырабатывает много тепла. Температура в цилиндрах может достигать 900 градусов! Если с этим ничего не делать и агрегат никак не охлаждать, показатель зашкаливает, что может привести мотор к поломкам и выходу из строя.

Чтобы отводить тепло от работающего агрегата и охлаждать его, была придумана система охлаждения. Первоначально она была воздушной – то есть, грубо говоря, мотор охлаждался с помощью обдува. Теперь же в современных транспортных средствах используется жидкостная система охлаждения.

В нее заливается специальная жидкость – антифриз. Температура ее застывания ниже, а закипания – выше, чем у обычной воды, а также отличные теплоотводные, защитные, антикоррозионные и другие полезные свойства. Омывая работающий двигатель, ОЖ забирает у него тепло, не давая перегреваться и выходить из строя.

Давление в системе охлаждения двигателя: что нужно знать

Вопрос касательно давления в системе охлаждения двигателя является достаточно частым, так как проблемы с указанной системой или нарушения в работе ее отдельных компонентов нередко приводят к перегреву двигателя, разрыву патрубков, шлангов,  радиатора, расширительного бачка и т.д.

Простыми словами, часто от автолюбителей можно услышать, что шланг или бачок лопнул от высокого давления. В этой статье мы рассмотрим, как работает система охлаждения мотора, откуда в ней берется давление и почему оно образуется.

Какое давление в системе охлаждения двигателя

Итак, двигатели внутреннего сгорания являются тепловой машиной, то есть энергия сгорания топлива преобразуется в механическую работу. При этом КПД двигателей данного типа (особенно бензиновых) достаточно низкий, так как полезная энергия в большой степени расходуется на нагрев и трение сопряженных деталей.

Что касается нагрева, двигатель нуждается в эффективном охлаждении. Если детали перегреются, зазоры между ними уменьшаются в результате температурного расширения. В том случае, когда силовой агрегат сильно перегрет, мотор попросту заклинивает.

Под воздушной системой следует понимать вентилятор системы охлаждения, который включается при определенном нагреве и охлаждает двигатель путем его обдува потоком воздуха. Что касается жидкостной системы, охлаждающая жидкость циркулирует в данной системе под определенным давлением.

Примечательно то, что давление внутри системы охлаждения создается не специально (принудительно), а является результатом особенностей работы данной системы

Кстати, для поддержания нормального температурного баланса для двигателя важно не давление, а нормальная циркуляция ОЖ по системе

Более того, герметичность и давление в системе позволяет повысить температуру кипения охлаждающей жидкости. Простыми словами, если при атмосферном давлении ОЖ или вода закипит при 100 градусах по Цельсию, то с учетом повышенного давления точка кипения сдвигается в большую сторону.

Например, давление в 1.5 атмосферы  означает, что ОЖ закипит при 110 градусах, увеличение давления еще на 0.5 атм. отодвинет точку кипения еще на 10 градусов  и т.д. Если добавить, что в современных антифризах пакет присадок позволяет улучшить также свойства самой жидкости, температурой кипения  нередко является отметка около 130-140 градусов при нужном давлении. Это позволяет увеличить температуру срабатывания термостата, делая моторы более «горячими», производительными и одновременно экологичными.

При этом избытки давления сбрасывает в атмосферу специальный клапан, который находится в крышке расширительного бачка

Обратите внимание, важно понимать, что от данного клапана и общей герметичности самой системы напрямую зависит ее работоспособность и эффективность охлаждения мотора

Еще одной функцией крышки бачка является выравнивание давления после того, как двигатель заглушен и ОЖ начинает остывать. Уровень остывающей ОЖ понижается, во время остывания в закрытой системе неизбежно образуется разрежение. Вполне очевидно, что это также приведет к проблемам. Чтобы выровнять давление, клапан в крышке  расширительного бачка открывается, через него происходит забор наружного воздуха.

Советы и рекомендации

Итак, если в процессе эксплуатации ТС было замечено, что антифриз выдавливает в каком-либо месте, частой причиной является избыточное давление в системе охлаждения двигателя. При этом если явной течи антифриза нет, тогда диагностику необходимо начинать с крышки расширительного бачка.

Особенно часто проблемы с  крышкой проявляются таким образом, что антифриз или тосол выдавливает из-под самой крышки (как при работе  горячего ДВС, так и после остывания силовой установки). Также частой ситуацией является такая, когда в результате нарушения давления в системе срывает какие-либо патрубки или шланги.

Как правило, нарушение герметичности по причине недостаточно затянутых хомутов на патрубках, трещины шлангов и патрубков и т.д. приводят к тому, что рабочее давление в системе охлаждения понижается и антифриз начинает кипеть. Это часто сопровождается бурлением в расширительном бачке.

Если же газы из цилиндров попадают в систему, нередко происходит критическое повышение давления, в результате чего давит тосол или антифриз, патрубки или радиатор может попросту разорвать.  В этом случае частой причиной оказывается пробитая прокладка ГБЦ, трещины в самом блоке или головке блока цилиндров.

Термостат

Ускоряет прогрев двигателя и поддерживает оптимальный тепловой режим работы. Состоит из корпуса 7 и крышки 10, которые завальцованы вместе с седлом 14 основного клапана 5, поджимаемого пружиной 13. Термостат имеет три патрубка: входной патрубок 4 входа охлажденной жидкости из радиатора, входной патрубок 8 входа горячей жидкости из рубашки охлаждения двигателя и выходной патрубок 9 подачи жидкости в насос системы. Основной клапан 5, прижатый к седлу 14, запрессован в стакан 2, в котором завальцована резиновая вставка 3. В резиновой вставке находится стальной полированный поршень 11, закрепленный на неподвижном держателе 15. Между стенками стакана и резиновой вставкой имеется твердый термочувствительный наполнитель 1. На основном клапане закреплены две стойки, на которых установлен перепускной клапан 6, поджимаемый пружиной 12.

При работе двигателя, когда температура охлаждающей жидкости ниже 80°С, основной клапан термостата, поджимаемый пружиной 13, закрыт, а перепускной 6 открыт (величины температур указаны на донышке термостата). Охлаждающая жидкость циркулирует по малому кругу, минуя радиатор: из рубашки охлаждения двигателя в патрубок 8 термостата, через перепускной клапан 6 и патрубок 9 всасывается насосом и вновь подается в рубашку охлаждения, обеспечивая быстрый прогрев двигателя.

Если температура жидкости становится выше 94°С, термочувствительный наполнитель термостата расширяется и за счет сжатия резиновой вставки 3 поршень 11 выдвигается. При этом основной клапан 5 будет полностью открыт, а перепускной 6 закрыт. Охлаждающая жидкость начинает циркулировать по большому кругу: из рубашки охлаждения двигателя в радиатор, из него по шлангу в патрубок 4 термостата, через основной клапан в патрубок 9 и далее насосом вновь возвращается в рубашку охлаждения. В радиаторе жидкость охлаждается потоком воздуха, создаваемым электровентилятором, который при понижении температуры жидкости отключается автоматически.

В пределах температур 80-94°С охлаждающая жидкость циркулирует по обоим кругам, так как клапаны термостата находятся в промежуточном положении. Увеличение степени открытия основного клапана обеспечивает постепенное увеличение количества охлажденной в радиаторе жидкости по отношению к более горячей, чем поддерживается наилучший тепловой режим работы двигателя.

Замена жидкости и промывка

Если не пришлось заменять какой-либо узел в системе охлаждения раньше, то инструкции рекомендуют менять антифриз не реже чем в 5–10 лет. Если вам не приходилось доливать в систему воду из канистры, а еще хуже — из придорожной канавы, то при замене жидкости систему можно не промывать.

А вот если автомобиль многое повидал на своем веку, то при замене жидкости полезно произвести промывку системы охлаждения. Разомкнув в нескольких местах систему можно струей воды из шланга тщательно ее прополоскать. Либо просто слить старую жидкость и залить чистую, кипяченую воду. Запустить двигатель и прогреть до рабочей температуры. Выждав, пока система остынет, чтобы не обжечься, слить воду. Затем продуть воздухом систему и залить свежий антифриз.

Промывку системы охлаждения обычно затевают в двух случаях: когда перегревается двигатель (проявляется это прежде всего в летний период) и когда перестает греть печка зимой. В первом случае причина кроется в заросших грязью снаружи и засоренных изнутри трубках радиатора. Во втором — проблема в том, что забились отложениями трубки радиатора отопителя. Поэтому при плановой смене жидкости и при замене компонентов системы охлаждения не упускайте возможности хорошенько промыть все узлы.

Расскажите, с какими неисправностями системы охлаждения сталкивались вы. И желаю вам жаркого отопителя зимой и хорошего охлаждения летом.

Неисправности системы охлаждения

Итак, каковы «симптомы» неисправности системы? В их роли могут выступать следующие признаки:

• перегрев ДВС;
• переохлаждение мотора;
• видимая утечка охладителя.

Не заметить поломку очень сложно – мотор будет работать некорректно и нормальное передвижение на автомобиле станет попросту затруднительным.

Чаще всего встречаются следующие неисправности.

• Проблемы с радиатором. Здесь спектр поломок довольно большой: это и засорение патрубков, и загрязнение решетки, и нарушение целостности устройства.
• Поломка насоса. Чаще всего возникают загрязнение, нарушение центробежности или физический износ вследствие продолжительного срока эксплуатации.
• Проблемы с вентиляторов. Наиболее часто ослабевает привод или выходит из строя подшипник вентилятора. В результате он вращается не в полную силу.
• Нарушение целостности одного из элементов системы. В данном случае в роли поломки может выступать трещина в рубашке цилиндров, в патрубках, насосе или любой другой детали. Она приводит к утечке охладителя и менее эффективному снижению температуры.
• Поломка термостата или температурного датчика. Если один из этих компонентов перестанет корректно работать, то жидкость будет циркулировать только по одному замкнутому кругу (обычно большому).

Неисправности выявляются в ходе тщательного осмотра всех деталей системы и их последующего ремонта или замены (в случае, если отремонтировать устройство не представляется возможным).

Применение ”большого” круга

Охлажденный антифриз снова поступает в мотор благодаря закачиванию водяным насосом. Однако может возникнуть ситуация, при которой этого недостаточно для нормального охлаждения. На помощь придут вентиляторы, а их включение обеспечит специальный датчик. Он так и называется ”датчик включения вентиляторов” и расположен под радиатором. Когда происходит замыкание его контактов, эти приборы включаются, обеспечивая дополнительное принудительное охлаждение.

Спустя время, температура антифриза падает, и вентиляторы отключаются. Условно приемлемой для большинства ДВС считается показатель в районе 90 градусов, хотя некоторые термостаты рассчитаны на поддержание 87 градусов. Эффективная работа всей системы охлаждения в целом достигается применением вышеописанной схемы. Когда движок не разогрет, отвод тепла не требуется. Но при дальнейшей работе понадобится включение в охлаждающий процесс дополнительного оборудования.

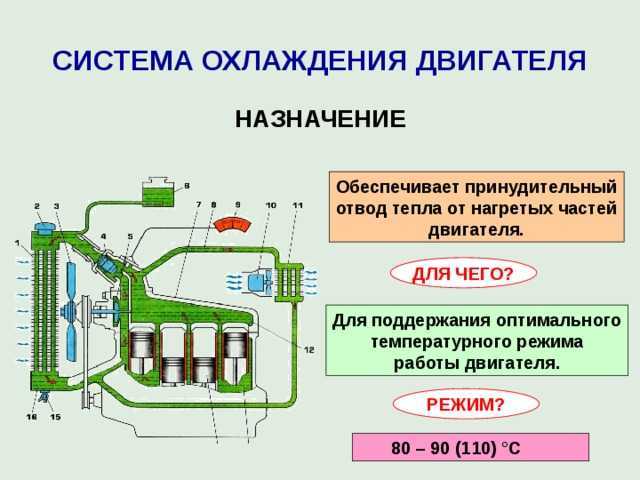

Функции системы охлаждения

В период сгорания рабочей смеси температура в цилиндре достигает 2000 °C и более. Система охлаждения предназначена для поддержания оптимального теплового состояния двигателя в пределах 80-90°C. Сильный нагрев может вызвать нарушения нормальных рабочих зазоров и, как следствие, усиленный износ, заклинивание и поломку деталей, а также снижение мощности двигателя, за счёт ухудшения наполнения цилиндров горючей смесью, самовоспламенения и детонации. Для обеспечения нормальной работы двигателя необходимо охлаждать детали, соприкасающиеся с горячими газами, отводя от них тепло в атмосферу непосредственно, либо при помощи промежуточного тела (воды, низкозамерзающей жидкости). При чрезмерно сильном охлаждении рабочая смесь, попадая на холодные стенки цилиндра конденсируется и стекает в картер двигателя, где разжижает моторное масло. Как следствие этого мощность двигателя уменьшается, а износ увеличивается. При понижении температуры масло густеет. Это является причиной того, что масло хуже подается в цилиндры и увеличивается расход топлива, уменьшается мощность. Поэтому система охлаждения должна ограничивать температурные пределы, обеспечивая наилучшие условия работы двигателя.

Система охлаждения, кроме основной функции охлаждения двигателя, выполняет ряд других функций, к которым относятся:

• нагрев воздуха в системе отопления, вентиляции и кондиционирования;
• охлаждения масла в системе смазки;
• охлаждения отработанных газов в системе рециркуляции отработавших газов;
• охлаждения воздуха в системе турбонаддува ;
• охлаждения рабочей жидкости в автоматической коробке передач.

Вентилятор системы охлаждения грузовика с термомуфтой Воздушное охлаждение на фольксвагене «Жук» Авиационный звездообразный двигатель

Термостат и его особенности

Сложно сказать, какой именно элемент обеспечивает наиболее эффективную циркуляцию жидкости в системе охлаждения. С одной стороны, помпа создает давление и антифриз двигается по патрубкам с ее помощью.

Но с другой стороны, если бы не было термостата, движение происходило бы исключительно по малому кругу. Конструкция содержит такие элементы:

1. Корпус из алюминия.
2. Выходы для соединения с патрубками.
3. Пластина биметаллического типа.
4. Механический клапан с возвратной пружиной.

Принцип работы заключается в том, что при температуре ниже 85 градусов двигается жидкость только по малому контуру. При этом клапан внутри термостата находится в таком положении, при котором не попадает антифриз в большой контур.

Как только достигнет температура 85 градусов, начнет деформироваться Она воздействует на механический клапан и открывает доступ антифризу к основному радиатору. Как только снизится температура, клапан термостата вернется в исходное положение под действием возвратной пружины.

Виды систем охлаждения двигателя в автомобиле

На сегодняшний день самыми распространенными являются следующие типы охлаждения:

• воздушная;
• жидкостная.

Рассмотрим их особенности, преимущества и недостатки.

Воздушное охлаждение

Воздушная система встречается крайне редко. Это обусловлено спецификой этого вида охлаждения и меньшей эффективностью по сравнению с жидкостной. Ее можно встретить на старых моделях ЗАЗ, малолитражных автомобилях ОКА, а также грузовых машинах чешского производства Tatra. Кроме того, она применяется на подавляющем большинстве мопедов, мотороллеров и мотоциклов.

Конструкция несколько отличается от жидкостной. В ней отсутствует радиатор. Вместо него имеется специальная рубашка цилиндроблока, снабженная направляющими ребрами. Они обеспечивают максимально эффективное омывание цилиндров воздухом. Его нагнетает вентилятор. Чтобы потоки воздуха не рассеивались и имели постоянную силу, цилиндры скрыты специальным кожухом.

Таким образом, в воздушной системе цилиндроблок охлаждается воздухом без посредничества жидкости.

К достоинствам этого типа охлаждения можно отнести:

• простоту конструкции (и, как следствие, техобслуживания);
• малый вес;
• надежность.

Однако она имеет и недостатки:

• меньшую эффективность по сравнению с жидкостной;
• высокий уровень шума при запущенном двигателе;
• невозможность использования тепла мотора для обогрева авто;
• большую потерю мощности, которая уходит на вращение вентилятора;
• чувствительность к перепадам температуры окружающей среды (в мороз запустить мотор гораздо сложнее).

Как можно заметить, минусы в данном случае перевешивают плюсы. Это и обусловило столь малое распространение охлаждения двигателя внутреннего сгорания этой разновидности.

Жидкостное охлаждение

Устройство и принцип действия жидкостной охладительной системы ДВС более подробно описаны выше. Здесь стоит сказать о ее преимуществах и недостатках.

К числу плюсов можно отнести следующие:

• легкий пуск в мороз;
• равномерное охлаждение;
• возможность использование блочной конструкции цилиндровой группы, которая делает компоновку мотора более простой;
• малый уровень шума при работе ДВС;
• отсутствие механической нагрузки в деталях узла;
• меньшая потеря мощности.

А это – недостатки подобного типа систем:

• более сложная конструкция (а значит, и техническое обслуживание);
• необходимость периодической смены жидкости;
• возможность подтекания или замерзания охладителя, которые нарушают общую работу системы;
• увеличенный коррозийный износ, возникающий вследствие постоянного контакта металлических элементов конструкции с жидкостью.

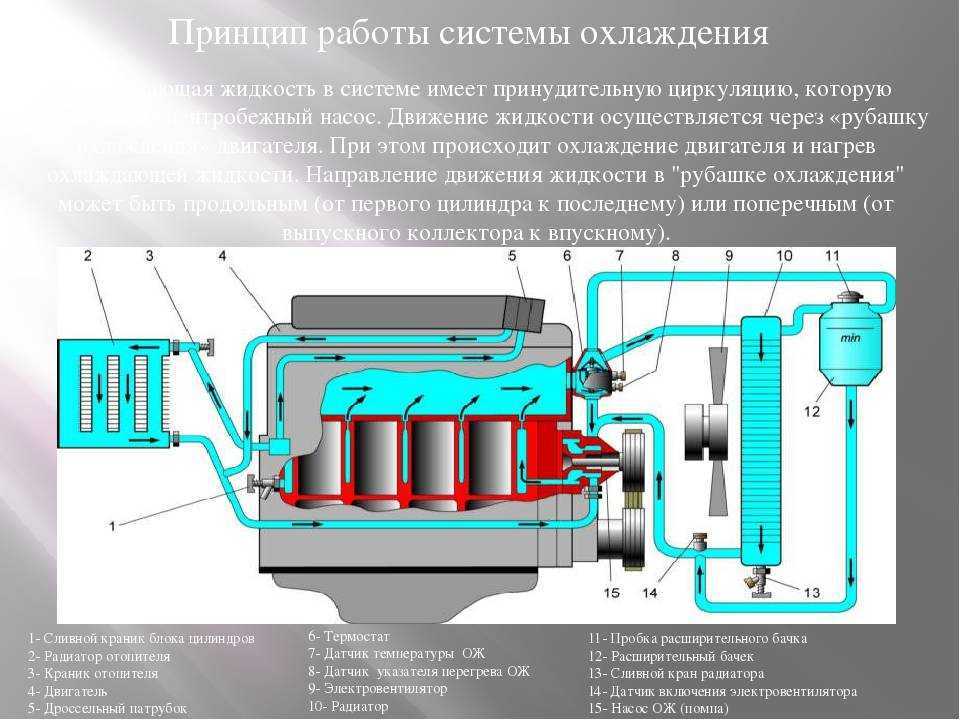

Схема циркуляции охлаждающей жидкости. Схема системы охлаждения двигателя

В любом автомобиле используется двигатель внутреннего сгорания. Широкое распространение получили жидкостные системы охлаждения – только на старых «Запорожцах» и новых «Тата» используется обдув воздухом. Нужно отметить, что схема циркуляции охлаждающей жидкости на всех машинах практически похожа – присутствуют в конструкции одинаковые элементы, выполняют они идентичные функции.

Малый круг охлаждения

В схеме системы охлаждения двигателя внутреннего сгорания присутствует два контура – малый и большой. Чем-то она схожа с анатомией человека – движением крови в организме. Жидкость двигается по малому кругу тогда, когда необходимо произвести быстрый прогрев до рабочей температуры. Проблема в том, что мотор может нормально функционировать в узком диапазоне температур – около 90 градусов.

Нельзя ее повышать или понижать, так как это приведет к нарушениям – изменится угол опережения зажигания, топливная смесь будет сгорать несвоевременно. В контур включен радиатор отопителя салона – ведь нужно, чтобы внутри машины было тепло как можно раньше. Подача горячего антифриза перекрывается с помощью крана. Место его установки зависит от конкретного автомобиля – на перегородке между салоном и моторным отсеком, в области бардачка и т.д.

Большой контур охлаждения

В схему системы охлаждения двигателя при этом включается еще и основной радиатор. Он устанавливается в передней части автомобиля и предназначен для экстренного снижения температуры жидкости в двигателе. Если на автомобиле имеется кондиционер, то радиатор его устанавливается рядом. На автомобилях «Волга» и «Газель» применяется масляный радиатор, который также ставится в передней части автомобиля. На радиаторе обычно ставится вентилятор, который приводится в движение электромотором, ремнем или муфтой.

Жидкостный насос в системе

Это устройство входит в схему циркуляции охлаждающей жидкости «Газели» и любого другого автомобиля. Привод может осуществляться следующим образом:

1. От ремня газораспределительного механизма.
2. От ремня генератора.
3. От отдельного ремня.

Конструкция состоит из таких элементов:

1. Металлическая или пластиковая крыльчатка. От количества лопастей зависит эффективность работы насоса.
2. Корпус – обычно выполняется из алюминия и его сплавов. Дело в том, что именно этот металл хорошо работает в агрессивных условиях, практически не действует на него коррозия.
3. Шкив для установки ремня привода – зубчатый или клиновидный.
4. Вал – стальной ротор, на одном конце которого находится крыльчатка (внутри), а снаружи шкив для установки приводного шкива.
5. Бронзовая втулка или подшипник – смазка этих элементов осуществляется при помощи специальных присадок, которые имеются в антифризе.
6. Сальник позволяет избежать вытекания жидкости из системы охлаждения.

Термостат и его особенности

Сложно сказать, какой именно элемент обеспечивает наиболее эффективную циркуляцию жидкости в системе охлаждения. С одной стороны, помпа создает давление и антифриз двигается по патрубкам с ее помощью.

Но с другой стороны, если бы не было термостата, движение происходило бы исключительно по малому кругу. Конструкция содержит такие элементы:

1. Корпус из алюминия.
2. Выходы для соединения с патрубками.
3. Пластина биметаллического типа.
4. Механический клапан с возвратной пружиной.

Принцип работы заключается в том, что при температуре ниже 85 градусов двигается жидкость только по малому контуру. При этом клапан внутри термостата находится в таком положении, при котором не попадает антифриз в большой контур.

Как только достигнет температура 85 градусов, начнет деформироваться биметаллическая пластина. Она воздействует на механический клапан и открывает доступ антифризу к основному радиатору. Как только снизится температура, клапан термостата вернется в исходное положение под действием возвратной пружины.

Расширительный бачок

В системе охлаждения двигателя внутреннего сгорания имеется расширительный бачок. Дело в том, что любая жидкость, в том числе и антифриз, при нагреве увеличивает объем. А при охлаждении объем уменьшается. Следовательно, необходим какой-то буфер, в котором будет храниться небольшое количество жидкости, чтобы в системе всегда ее было вдоволь. Именно с этой задачей и справляется расширительный бачок – туда выплескивается излишек во время нагрева.

Крышка расширительного бачка

Еще один незаменимый компонент системы – это пробка. Существует два типа конструкции – герметичная и негерметичная. В том случае, если на автомобиле применяется последняя, пробка расширительного бачка имеет только дренажное отверстие, через которое уравновешивается давление в системе.

Как циркулирует ОЖ в системе охлаждения

Схема циркуляции охлаждающей жидкости состоит из большого и маленького круга. К малому относятся только рубашка охлаждения и радиатор, там требуется меньшее количество жидкости.

При холодном моторе циркуляция охлаждающей жидкости в двигателе происходит по малому кругу. Когда мотор нагревается, открывается термостат и пускает антифриз по большому кругу.

Вот как циркулирует охлаждающая жидкость в двигателе:

1. Двигатель заводится, и антифриз начинает ходить по малому кругу. Этим процессом руководит насос.
2. Проходя по цилиндрам, ОЖ нагревается от них, затем возвращается к насосу и повторяет круг.
3. Когда хладагент достигает определенной температуры, термостат перекрывает малый круг и открывает большой, по которому жидкость и направляется далее.
4. Насос закачивает жидкость в двигатель, она забирает тепло и попадает в радиатор, где охлаждается за счет окружающей среды и воздушной системы.
5. Оставленное антифризом тепло используется для обогрева салона, если включена печка.
6. Остывшая охлаждающая жидкость отправляется насосом на следующий круг.
7. Если радиатора недостаточно для охлаждения антифриза до нужной температуры, включаются вентиляторы. Отключаются они по достижении ОЖ нужной температуры.
8. Если же антифриз, наоборот, слишком остывает, то термостат закрывает большой круг и вновь пускает жидкость по малому.

Таким образом, антифриз нужен автомобилю для того, чтобы поддерживать внутри мотора нормальную рабочую температуру. Она должна быть одинаковой, постоянной и составляет в среднем 90 градусов Цельсия. Благодаря этому мотор способен выдавать хорошую скорость и экономно расходовать горючее.

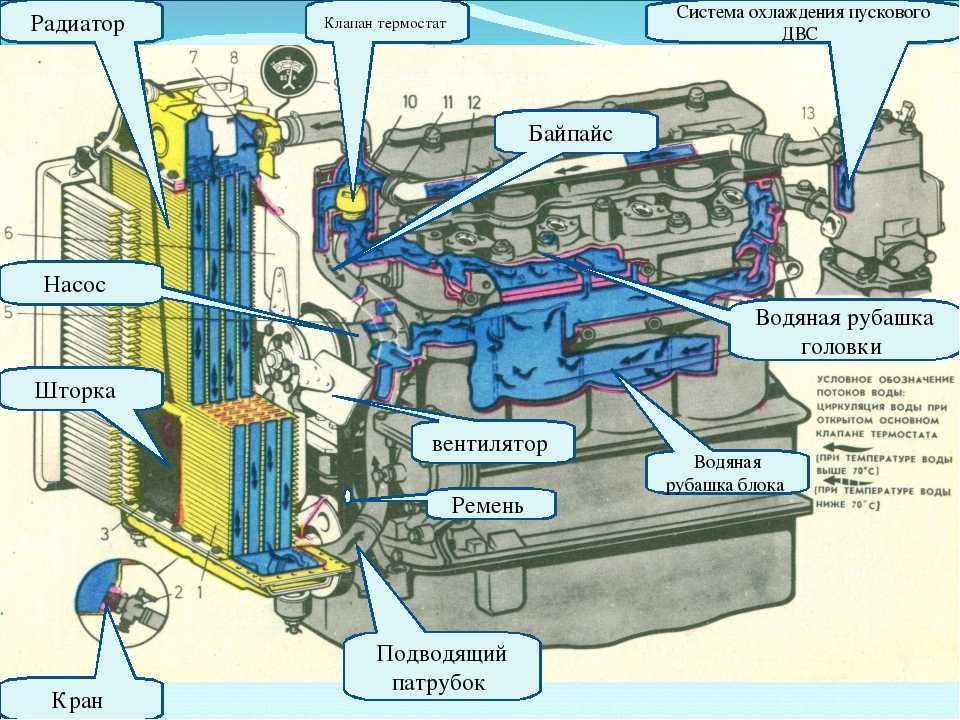

Устройство системы охлаждения двигателя

В настоящее время в подавляющем большинстве легковых и грузовых транспортных средств установлена жидкостная (или водяная) система охлаждения закрытого типа. Это обусловлено тем, что она позволяет добиться равномерного и достаточно быстрого охлаждения цилиндроблока, при этом не производит сильного шума. Рассмотрим устройство узла на ее примере.

Она состоит из следующих элементов:

• радиатор для хладагента;
• радиатор для масла (присутствует не на всех моделях);
• теплообменник;
• вентилятор;
• насос;
• расширительный бачок;
• термостат;
• система шлангов и патрубков.

Рубашка цилиндров также является составной частью узла.

Основная задача радиатора – понижение температуры жидкости, которая циркулирует по контуру узла. Для этого он имеет трубчатое устройство, которое существенно облегчает отдачу тепла.

Масляный радиатор используется для понижения температуры масла в автомобильной системе смазки. Дело в том, что во время работы оно тоже достаточно сильно нагревается. Это обусловлено интенсивным трением смазываемых деталей, а также поступлением тепла от цилиндров.

Теплообменник используется для нагрева воздуха, который через него проходит. Это необходимо для запуска двигателя в холодное время года.

Вентилятор при необходимости нагнетает воздушный поток на радиатор, тем самым делая его прохождение (а значит, и охлаждение) более интенсивным. Устройство приводится в движение коленвалом или сцеплением.

Насос обеспечивает стабильную циркуляцию жидкости в системе, поддерживая ее давление на одном и том же уровне. Он вращается за счет подключения к коленчатому валу.

Расширительный бачок нужен на случай, если объем жидкости существенно возрастет в результате ее нагрева. Это устройство предотвращает повышение давления в патрубках, тем самым не допуская нарушения их целостности и утечку.

Термостат определяет количество охладителя в зависимости от степени его нагрева. Его основное назначение – регулировка температуры в целях ее поддержания на одном и том же уровне. На современных моделях транспортных средств вместо термостата стоит температурный датчик, который передает информацию на ЭБУ. Он, в свою очередь, вычисляет необходимые давление и температуру и подает соответствующие команды на клапаны.

Патрубки и шланги служат для соединения между собой всех остальных составных элементов системы. Именно по ним циркулирует охладитель по пути от одной детали к другой.

Также на некоторых ДВС присутствует дополнительная система. Она помогает избежать перегрева, когда мотор длительное время работает вхолостую. Чаще всего ее устанавливают на пожарные машины, бетономешалки и другой транспорт специального назначения.

Работа системы

В качестве охлаждающих жидкостей применяются антифризы с множеством присадок, в том числе и антикоррозионными. Они помогают увеличить долговечность узлов и деталей, используемых в СО. Такую жидкость принудительно прокачивается по системе центробежным насосом. Начинается движение от блока цилиндров, наиболее горячей точки.

Вначале происходит движение по малому кругу с закрытым термостатом без захода в радиатор, ведь еще не набрана даже рабочая температура для мотора. После выхода в рабочий режим циркуляция происходит по большому кругу, где радиатор может охлаждаться встречным потоком или с помощью подключаемого вентилятора. После этого жидкость возвращается в «рубашку» вокруг блока цилиндров.

Первый понижает температуру мотора, а второй заботиться о надувочном воздухе, охлаждая его для образования топливной смеси.

В любом автомобиле используется двигатель внутреннего сгорания. Широкое распространение получили жидкостные системы охлаждения — только на старых «Запорожцах» и новых «Тата» используется обдув воздухом. Нужно отметить, что схема циркуляции на всех машинах практически похожа — присутствуют в конструкции одинаковые элементы, выполняют они идентичные функции.

Радиатор и вентилятор

Циркуляция охлаждающей жидкости проходит через основной радиатор, который установлен в передней части автомобиля. Такое место выбрано не случайно — при движении с большой скоростью соты радиатора обдуваются встречным потоком воздуха, что обеспечивает снижение температуры двигателя. На радиаторе устанавливается вентилятор. Большая часть таких устройств имеет На «Газелях», например, часто используются муфты, аналогичные тем, которые ставятся на компрессорах кондиционера.

Включение электрического вентилятора происходит с помощью датчика, установленного в нижней части радиатора. Может использоваться на инжекторных машинах сигнал от датчика температуры, который расположен на корпусе термостата или в блоке двигателя. Самая простая схема включения содержит в себе только один термовыключатель — у него нормально разомкнуты контакты. Как только в нижней части радиатора температура достигнет 92 градусов, контакты внутри переключателя замкнутся и произойдет подача напряжения на электродвигатель вентилятора.

Электровентилятор

Устанавливается в сборе на трех резиновых втулках и крепится гайками на шпильках кожуха 5. Четырехлопастная крыльчатка 3 изготавливается из пластмассы и закреплена на валу электродвигателя 4 гайкой. Для лучшей эффективности работы крыльчатка помещена в кожухе 5, который крепится на кронштейнах радиатора в четырех точках. Лопасти крыльчатки имеют переменный по радиусу угол установки и для уменьшения шума переменный шаг по ступице.

Включение и выключение электровентилятора осуществляется в зависимости от температуры охлаждающей жидкости датчиком 6 типа ТМ-108, ввернутым в нижний бачок радиатора 1 с левой стороны.

На двигателях в вариантных исполнениях могут устанавливаться механические вентиляторы, крыльчатка которых крепится к ступице 4 шкива 3 привода насоса.

Радиатор и расширительный бачок. Радиатор 1 устанавливается на две резиновые опоры (подушки) и крепится к передку кузова четырьмя болтами. Он состоит из верхнего и нижнего штампованных латунных бачков, двух рядов латунных трубок и охлаждающих пластин. Бачки имеют подводящий и отводящий патрубки, нижний бачок — сливную пробку 7. Заливная горловина закрывается пробкой 2 радиатора. Патрубок заливной горловины через впускной и выпускной клапаны пробки радиатора соединяется шлангом с расширительным пластмассовым бачком. Впускной клапан не прижат к прокладке (зазор 0,5-1,1 мм) и допускает впуск и выпуск охлаждающей жидкости.

На работающем двигателе при резком повышении температуры или закипании жидкости пропускная способность через впускной клапан становится недостаточной и под воздействием возросшего перепада давлений впускной клапан закрывается, разобщая систему охлаждения с расширительным бачком. Давление в системе повышается, обеспечивая более лучшую теплоотдачу через радиатор. При нарастании давления до 0,05 МПа выпускной клапан открывается и охлаждающая жидкость выпускается в расширительный бачок. Температура жидкости при этом будет 118- 120°С. Избыток пара выходит в атмосферу через резиновый клапан пробки расширительного бачка, срабатывающий при давлении, близком к атмосферному. Давление, при котором открывается выпускной клапан с 1983 г. было повышено до 0,08 МПа (0,8 кгс/см2).
