Двери ваз 2107: регулировка, замена ручек и замка, установка центрального замка

Обслуживание бесшумных замков

Бесшумные запорные механизмы не требуют какого-то специального сервиса. Перед установкой для лучшей работы их необходимо смазать. Обработку желательно проводить специальными составами для замков, которых существует сейчас великое множество. Впоследствии желательно периодически смазывать механизм.

Возможно, со временем понадобится провести небольшую настройку работы замков. Регулировка закрывания двери не является сложным процессом. Ход ее выполнения описан далее в статье. Работа замков является настолько четкой, что не требуется тратить время и силы на обслуживание и ремонт их в процессе эксплуатации. Установка бесшумных запорных механизмов на автомобиль позволяет получить замечательный результат и не задумываться о проведении каких-либо работ, связанных с сервисом на протяжении всего срока их использования.

Обшивка дверей ВАЗ-2106

ВАЗ-2106 вышел с конвейера в 1976 году, и до самого снятия с производства технологии обустройства салона авто практически не менялись. Поэтому основу обшивки двери использовался такой материал, как ДВП, который со временем набухал и деформировался.

Чтобы самостоятельно заменить обшивку двери необходимо приобрести натяжной материал (кожзаменитель). Также для обивки двери можно использовать алькантару или карпет. Изготовить новую карту двери из ДВП или влагостойкой фанеры подходящей толщины, «не убиваемым» материалом может послужить оргстекло или пластик.

Необходимы инструменты:

• нож, или резак;
• дрель;
• электролобзик;
• ножницы;
• клей.

Работы производятся в следующем порядке:

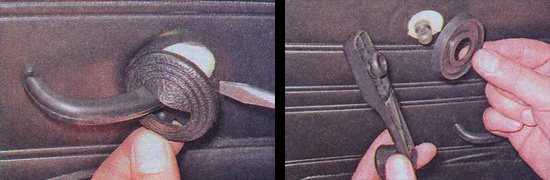

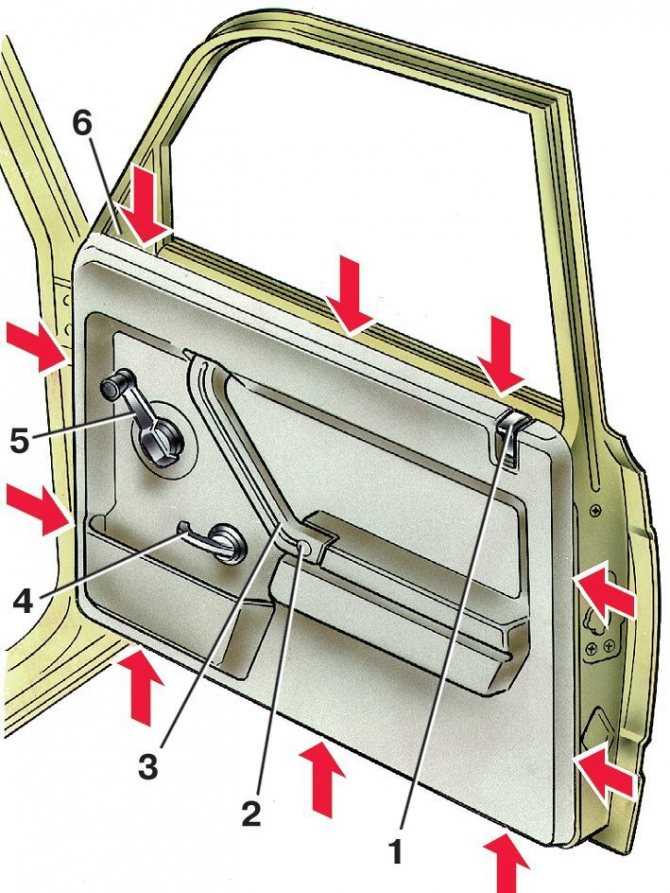

1. Снимается обшивку с двери. Главное во время демонтажа старой обшивки не нарушить основу, и не повредить элементы крепления.
2. При помощи острого режущего инструмента (например, нож или резак) отделяем обшивку от старой основы двери.
3. Старую основу необходимо положить на новую заготовку и очертить по краям элемента, (при этом не забываем вырезать отверстия по образцу испорченной основы для элементов крепления).
4. С помощью электролобзика вырезаем новую основу, дрелью проделываем все предусмотренные отверстия.
5. Из нового кожзаменителя вырезаем новую обшивку на основу, добавив несколько сантиметров на загиб.
6. Натягиваем материал на основу, края загибаются на оборотную сторону и садим на клей. Если используемый материал основы позволяет, то дополнительно можно закрепить скобами.
7. Устанавливаем обшивку на место, вставляем новые клипсы и остальные элементы двери.

Ниже фото примеры обшивок дверей:

Ниже на видео вы увидите пример обшивки дверных карт ВАЗ:

Для придания мягкости и выпуклости обивки можно использовать дверную накладку из поролона толщиной до 5 мм.

Аналогичным образом происходит изготовление обшивки задних и передних дверей автомобиля.

Как менять

После диагностики приступаем к снятию и замене.

Необходимые инструменты

При обнаружении поломки в замке потребуется приготовить следующие инструменты для разборки:

• плоская отвёртка;
• крестовая отвёртка;
• шило.

Как осуществить снятие (пошагово с фото)

Все элементы механизма соединяются между собой с помощью обычных болтов, которые снимаются без применения грубой физической силы. Порядок снятия старого замка следующий:

1. Отключаем аккумулятор, чтобы в процессе работы случайно не замкнуть провода.
2. Вставляем ключ в замок и поворачиваем его на 90 градусов. При таком положении рулевой вал заблокируется и не будет мешать демонтажу.Перед разборкой устройства поворачиваем ключ в замке зажигания на 90 градусов
3. Для снятия пластмассового кожуха откручиваем 5 болтов, которые соединяют верхнюю и нижнюю часть.
4. Аккуратно снимаем обе части кожуха.После откручивания болтов обе части кожуха легко снимаются с кронштейна
5. Откручиваем два винта, которые удерживают замок. Они расположены по обе стороны от переключателя.Для демонтажа замка зажигания нужно открутить два болта крепления
6. Отсоединяем провода с контактной группы зажигания.
7. В плоское отверстие на кронштейне вставляем шило и нажимаем на защёлку, чтобы отодвинуть фиксатор.Снимаем болт крепления и шилом через плоское отверстие надавливаем на фиксатор
8. Поддеваем механизм плоской отвёрткой и снимаем его с кронштейна.После снятия болтов и отжима фиксатора замок зажигания легко вытягивается наружу

Проверка и ремонт контактной группы, установка и подключение нового замка

Если вы решили заменить лишь контактную группу, то потребуется откинуть плоской отвёрткой кольцо – и деталь отсоединится. При установке новых контактов необходимо расположить паз на секретную часть, чтобы произошло небольшое зацепление. После этого зажимаем всё пружинным кольцом.

Установка нового замка проходит следующим образом:

1. Вставляем ключ и поворачиваем его на метку «0».
2. Зажимаем фиксатор и одновременно вставляем выключатель в кронштейн.
3. Подключаем провода согласно схеме.Подключаем провода по цветам, как обозначено на схеме
4. Устанавливаем две части кожуха и скрепляем их болтами.

Видео по замене на ВАЗ 2107

Если в процессе эксплуатации автомобиля у вас начал заклинивать замок зажигания или не всегда срабатывает питание при повороте ключа, необходимо заменить устройство на новое. Это можно сделать самостоятельно, достаточно лишь изучить схему подключения и подготовить инструмент. Замена контактной группы не займёт много времени и может быть сделана даже начинающими автолюбителями.

(1 голос, среднее: 5 из 5)

Как отрегулировать дверь ВАЗ 2107

Регулировка передней двери ВАЗ 2107 производится чаще. Особенно это касается двери со стороны водителя. Регулировка двери включает два этапа:

• регулировка дверных петель;
• регулировка замков дверей.

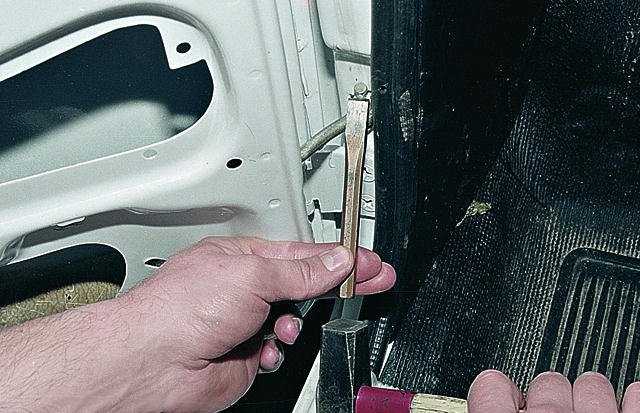

• выставить на ударной отвертке режим откручивания;
• резким ударом молотка ослабить затяжку винтов крепления петель;
• слегка опустить или приподнять дверь, чтобы выровнять зазор между ней и кузовом авто;
• затянуть винты крепления;
• проверить положение двери;
• при необходимости повторить регулировку.

Когда положение двери в проеме отрегулировано, можно перейти к регулировке замка, вернее, к регулировке положения фиксатора. Делается это так:

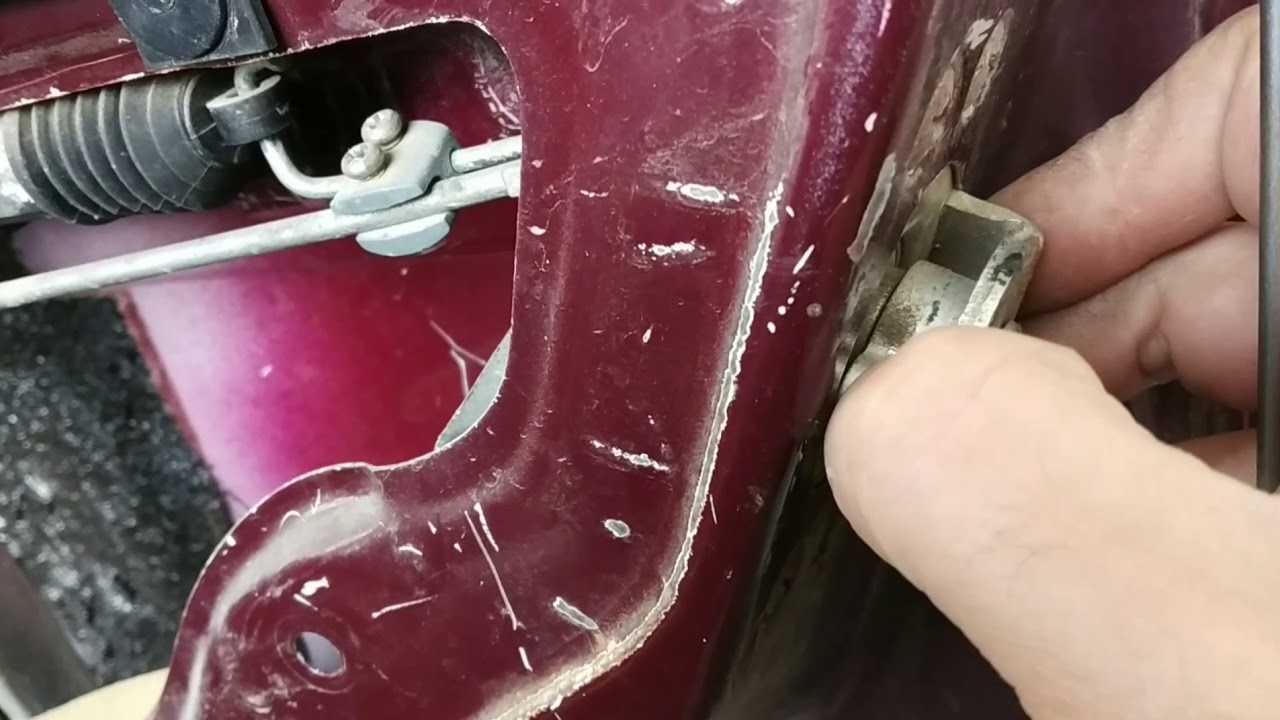

• очертить маркером линию по периметру фиксатора (таким образом можно выяснить его начальное положение;
• ключом на 10 ослабить три болта крепления фиксатора замка;
• сместить фиксатор вниз или вверх так, чтобы замок свободно входил в него, не ударяясь верхней или нижней частью;
• если дверь закрывается “на один щелчок”, фиксатор необходимо немного сместить наружу, если же легко закрывается, но болтается — вглубь;
• затянуть болты крепления;
• проверить работу дверного замка;
• повторить регулировку, если дверь закрывается недостаточно хорошо.

На этом регулировка двери ВАЗ 2107 закончена. Можно отправляться в путь.

Добро пожаловать! Замки удерживают дверь в положении закрыто, без скосов подобного рода проблем. Дверь обязательно должна стоять ровно, зазоры выставлены верно. Нашли отличия? Что-то не так?  Тогда у вас два варианта: первый заключается в регулировке петель (подробнее читайте в статье: «Регулировка дверей на автомобиле»), второй – регулировка замков. Решив регулировать их, учтите, петли должны держать дверь ровно, не провисать. В противном случае провисшая дверь и высоко поднятый замок могут привести к заклиниванию двери. Благодаря этим двум операциям вы добьетесь идеального зазора у дверей (если дверь не битая), они будут закрываться легко, без лишних усилий.

Примечание! Вам понадобятся следующие инструменты: яркий маркер, гаечный или накидной ключ «на 10».

Местонахождение дверных замков

  Дабы избежать заблуждений, предупреждаем, замки и фиксатор – разные вещи. Мы рекомендуем регулировать не сам замок (в виду длительности и нецелесообразности процесса), а фиксатор, в который он входит.  Обе детали показаны на фото ниже: замок слева, фиксатор справа.

Когда регулировать замки?

Перечислим ряд признаков:

• дверь туго закрывается;
• в процессе закрывания чувствуются препятствия (причиной зачастую является фиксатор – замок ударяется сперва об него, затем поднимает дверь. Исправляется путем перемещения фиксатора наружу и регулировки по высоте);
• слишком лёгкое открытие дверей, ощущение, что дверь не держится;
• двери открываются во время езды (лечится регулировкой фиксатора по высоте и смещением внутрь);
• приподнимание или опускание двери во время закрытия (лечится опусканием и подниманием фиксатора соответственно).

Как отрегулировать дверь ВАЗ 2107

Регулировка передней двери ВАЗ 2107 производится чаще. Особенно это касается двери со стороны водителя. Регулировка двери включает два этапа:

• регулировка дверных петель;
• регулировка замков дверей.

Перед регулировкой желательно смазать замки и петли силиконовой смазкой. Это улучшит их работу и устранит возможные проблемы при срабатывании замка. Чтобы отрегулировать положение петель, необходимо выполнить такие действия:

• выставить на ударной отвертке режим откручивания;
• резким ударом молотка ослабить затяжку винтов крепления петель;
• слегка опустить или приподнять дверь, чтобы выровнять зазор между ней и кузовом авто;
• затянуть винты крепления;
• проверить положение двери;
• при необходимости повторить регулировку.

Когда положение двери в проеме отрегулировано, можно перейти к регулировке замка, вернее, к регулировке положения фиксатора. Делается это так:

• очертить маркером линию по периметру фиксатора (таким образом можно выяснить его начальное положение;
• ключом на 10 ослабить три болта крепления фиксатора замка;
• сместить фиксатор вниз или вверх так, чтобы замок свободно входил в него, не ударяясь верхней или нижней частью;
• если дверь закрывается “на один щелчок”, фиксатор необходимо немного сместить наружу, если же легко закрывается, но болтается — вглубь;
• затянуть болты крепления;
• проверить работу дверного замка;
• повторить регулировку, если дверь закрывается недостаточно хорошо.

На этом регулировка двери ВАЗ 2107 закончена. Можно отправляться в путь.

Особенности установки бесшумного на ВАЗ 2105, 2106, 2107

Следует учесть одну важную особенность, связанную с установкой бесшумных замков на «классику». После установки замка, рычажок, который отвечает за открытие замка, направлен в другую сторону, т. е. его нужно опустить для открытия замка, в отличие от заводского замка, где рычажок нужно было поднимать. Отсюда следует доработка штатных ручек открывания дверей или установка евроручки вверх ногами. На внутренний механизм ручки ВАЗ 2105 и 2106 необходимо установить дополнительный металлический флажок, на который будет закреплена тяга, таким образом, чтобы при открытии ручки флажок давил вниз.

Дополнительно изготавливается флажок, который будет толкать тягу вниз

Флажок устанавливается на ручку с той стороны, которая находится ближе к замку.

Флажок крепится болтов в предварительно просверленное отверстие с нарезанной резьбой

Приступая к работе, стоит руководствоваться принципом «Семь раз отмерь, один раз отрежь», здесь он будет как никогда кстати. Сделав все качественно, вы получите хороший результат. Теперь вам не придётся громко хлопать дверью, порой по несколько раз. Новые замки обеспечат тихое и лёгкое закрывание двери, особенно это отметят владельцы иностранных автомобилей, попавшие в салон вашего автомобиля. Несмотря на то что процесс установки бесшумных замков на автомобиль весьма кропотливый, требующий затрат как временных, так и материальных, результат будет радовать вас очень долго.

Советы при замене личинки замка двери на ВАЗ 2114

Зачастую при ремонте замка ручки двери оказывается, что сильный износ детали приводит к необходимости замены нескольких элементов устройства. Попытаться выполнить восстановление замка можно, но такой ремонт поможет ненадолго и через время придется опять приступить к решению данной проблемы.

При длительной эксплуатации автомобиля рекомендуется время от времени осматривать дверные замки и выполнять замену детали при необходимости.

Перед извлечением личинки замка из упаковки или из ручки двери, в скважину замка нужно обязательно вставить ключ. Иначе это грозит выпадением штифтов из пазов замка, поставить которые на место будет проблематично.

На ВАЗ 2114 замена личинки замка двери – работа, которую можно выполнить самостоятельно, имея свободное время и необходимый инструмент.

Чтобы поменять личинку замка понадобятся:

• рожковые ключи «на 8» и «на 10»;
• плоскогубцы;
• смазка WD-40;
• отвертка плоская и крестообразная;
• новые личинки и пружины замка ВАЗ 2114.

Цена на комплект личинок замка двери с замком багажника ВАЗ 2114 производства ВАЗ с артикулом 21140610004520 составляет 400 рублей, а его аналог с артикулом 21140-610004520 от производителя ДААЗ — 450 рублей.

Стоимость указана на весну 2017 г. по Москве и области.

1

Крестообразной отверткой отворачиваем три самореза в нижней части накладки.

2

Снимаем накладку. Извлекаем из кармана переключатель положения переднего спускового стекла вместе с колодкой жгута проводов, отсоединив от переключателя проводов.

3

С помощью отвёртки вынимаем заглушку ручки подлокотника.

4

Отвинчиваем крестообразной отверткой 2 винта крепления ручки подлокотника к внутренней панели двери.

5

Отжимаем фиксаторы крепления облицовки внутренней ручки замка к панели двери…

6

… и снимаем облицовку.

7

Аккуратно, с помощью отвёртки, извлекаем из отверстий в панели двери шесть пистонов, и снимаем карту двери.

8

Ключом «на 8» откручиваем две гайки крепления наружной ручки замка. Сначала одну…

9

… затем другую.

10

Отсоединяем от внутреннего замка тяги наружной ручки и выключателя замка.

11

Снимаем наружную ручку двери замка с тягами.

12

Затем вынимаем штифт из наконечника тяг.

14

Снимаем пластмассовый наконечник тяги из цилиндра замка двери.

15

Снимаем стопорную пружину, выведя ее концы из прорезей на цилиндре и на ручке замка.

16

Вынимаем старую личинку замка вместе с ключом.

17

Распаковываем новый комплект личинки. Предварительно смазав все трущиеся детали консистентной смазкой, вставляем в ручку двери замка.

18

Устанавливаем новую возвратную пружину личинки.

19

При повороте ключа, ключ должен возвращаться назад из любого положения.

20

Устанавливаем штифт на наконечник поворотной тяги. Ручка собрана. Производим дальнейшую сборку в обратной последовательности.

Замок, личинка и наружная ручка передней двери — снятие и установка

Снятие замка двери

1. Подготавливаем автомобиль к выполнению операций (см. «Подготовка автомобиля к TO и ремонту»).

2. Устанавливаем стекло в верхнее положение.

4. Крестовой отверткой с торца двери отворачиваем два винта крепления задней направляющей стекла.

5. Отводим направляющую в сторону.

6. Сжав плоскогубцами лепестки держателя тяги, выталкиваем его из отверстия во внутренней панели двери.

7. Крестовой отверткой отворачиваем два винта крепления внутренней ручки двери.

8. Выталкиваем ручку через технологическое отверстие внутрь двери.

9. Снимаем резиновый фиксатор и отсоединяем от рычага замка тягу А

привода наружной ручки. Шлицевой отверткой отсоединяем от рычага замка тягуБ кнопки блокировки и тягуВ личинки.

10. Крестовой отверткой отворачиваем три винта крепления замка.

11. Вынимаем замок с тягой и внутренней ручкой из технологического отверстия во внутренней панели двери.

12. Сняв резиновый фиксатор, отсоединяем от рычага замка тягу привода внутренней ручки двери.

Снятие личинки замка двери

1. Подготавливаем автомобиль к выполнению операций (см. «Подготовка автомобиля к TO и ремонту»).

3. Шлицевой отверткой поддеваем пластмассовый наконечник тяги и отсоединяем ее от личинки замка.

4. Плоскогубцами извлекаем из прорезей в личинке стопорную скобу.

5. Вынимаем личинку с уплотнителем из отверстия в наружной панели двери.

Снятие наружной ручки замка двери

1. Подготавливаем автомобиль к выполнению операций (см. «Подготовка автомобиля к TO и ремонту»).

2. Устанавливаем стекло в верхнее положение.

4. Отсоединяем тягу А

наружной ручки от рычага замка двери (см. выше, «Снятие замка двери»).

5. Торцовым ключом на 8 мм

отворачиваем две гайки крепления наружной ручки замка двери.

6. Снимаем ручку, выводя ее вместе с тягой из отверстия в наружной панели двери. Между ручкой и панелью двери установлена уплотнительная прокладка.

Установка

1. Очищаем от грязи и смазываем трущиеся поверхности аэрозольной или пластичной смазкой.

2. Установка всех снятых деталей выполняется в обратной последовательности.

Как заменить дверной замок на ВАЗ 2107

1) Поднимите ветровое стекло до конца вверх.

2) Демонтируйте обивку.

3) Найдите замок и отсоедините от него вручную 2 тяги: выключателя и наружной ручки.

4) Далее вам понадобится обычная отвертка, с ее помощью отсоедините тягу кнопки выключения замка.

5) Крестовой отверткой открутите 2 винта, что крепят желобок. Они расположены с торца двери.

6) Затем немного опустите его и выведете язычок из паза. После отодвиньте желобок вместе с уплотнителем.

7) Отверните крестовой отверткой 2 винта, крепящие внутреннюю ручку, а потом погрузите ее в дверь.

Далее открутите еще 3 винта.

9) Теперь можно вынуть замок, заодно и тягу вместе с внутренней ручкой.

10) Обведите фиксатор фломастером (это облегчит обратную сборку), а затем с помощью ключа на 10 отвернуть 3 болта, которые крепят.

11) Демонтируйте фиксатор и его регулировочные прокладки

Внимание! Прокладки выбрасывать не надо, они могут пригодиться

12) Смажьте новый замок смазкой, подключите к нему тягу с внутренней ручкой, а затем проведите сборку в обратном порядке.

После установки замок надо отрегулировать, чтобы он работал правильно. Поэтому не спешите ставить обивку, а закройте/откройте дверь несколько раз, чтобы оценить, где нужно отладки. Как правило, регулирование осуществляется корректировкой положения фиксатора или внутренней ручки.

Как отрегулировать дверной замок на ВАЗ 2107

Если дело в неправильном положении двери, то ослабьте гайки крепления фиксатора, переместив его:

• Наружу (при очень тугом закрывании);
• Внутрь (при слишком свободном закрывании);
• Вверх (при опускании двери в закрытом положении);
• Вниз (при поднятии двери в открытом положении).

Если дело в плохом отпирании с помощью внутренней ручки, то:

Ослабьте винты ее крепления и переместите ручку вправо/влево. Если проблема не решилась, повторите процедуру снова.

Завершив регулировку, не забудьте затянуть винты в обоих случаях.

Как можно заметить, замена замка дверей — операция довольно простая, не требует богатого набора инструментов, глубоких познаний в устройстве автомобиля и др она Занимает несколько десятков минут, потратив которые, вы будете уверены, что дверь вашей машины надежно закрывается.

А на сегодня все, до новых встреч!

Замок багажника ВАЗ 2107

Замок багажного отсека ВАЗ 2107 имеет простую конструкцию и выходит из строя крайне редко, но иногда может возникать необходимость регулировки или замены механизма.

Неисправности замка багажника

Неисправности замка багажника у «Жигулей» седьмой модели связаны, как правило, с неполадками личинки. В этом случае замок потребуется демонтировать с крышки багажника и разобрать для замены детали. Что касается регулировки, то проводят её в том случае, когда крышка багажного отсека плохо закрывается или стучит во время движения.

Замок багажника ВАЗ 2107 состоит из таких деталей: 1 — ось ротора; 2 — крышка корпуса; 3 — удлинитель привода; 4 — рычаг; 5 — пружина; 6 — ротор; 7 — корпус; 8 — фиксатор; 9 — пластина фиксатора

Ремонт замка багажника

Для проведения ремонтных работ с замком багажника потребуется подготовить следующий перечень:

• гаечный ключ на 10;
• монтажка;
• карандаш;
• новый замок или личинка;
• смазка Литол.

Как снять

Для снятия замка багажного отделения выполняют следующий порядок действий:

1. Отмечают карандашом положение замка на крышке.

2. Ключом на 10 отворачивают 2 гайки крепления замка.

3. Разъединяют механизм и снимают его с автомобиля.

4. Путём проталкивания личинки внутрь крышки производят её демонтаж.

5. Снимают личинку вместе с дистанционной втулкой.

6. Если необходимо, убирают с замка уплотнитель.

Замена личинки

Если необходимость демонтажа обусловлена заменой личинки, то прежде чем установить новую деталь, механизм очищают и смазывают Литолом. В том случае, если замок меняется полностью, новые детали изделия также смазывают.

Как поставить

После смазки замка, его устанавливают в следующей последовательности:

1. Вставляют уплотнительный элемент в крышку багажного отсека.
2. Помещают личинку замка в дистанционную втулку.
3. Монтируют личинку вместе со втулкой в замок.
4. Устанавливают замок на крышку багажника в соответствии с ранее сделанными отметками.
5. Крепят и затягивают механизм двумя гайками.

Как отрегулировать замок багажника

Если замок крышки багажника на «семёрке» закрывается с трудом, требуется его регулировка относительно фиксирующего элемента. Для этого ослабляют крепёж и изменяют положение механизма таким образом, чтобы фиксатор без труда входил в корпус и рычаг хорошо его фиксировал, а между крышкой багажного отделения и корпусом был одинаковый зазор по всей площади.

Регулировка крышки багажника

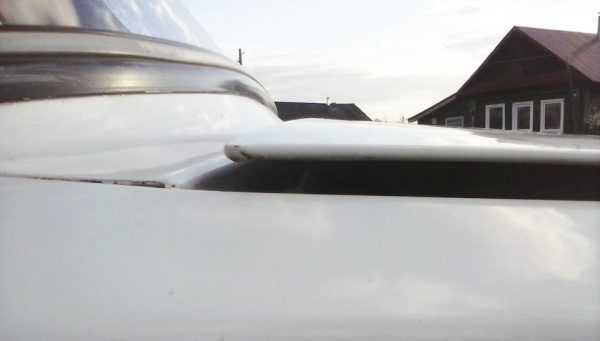

Иногда возникает необходимость регулировки крышки багажника. Бывает, что деталь расположена выше задних крыльев или смещена вправо или влево. Если в стороны крышку багажника можно перемещать путём отворачивания гаек крепления на петлях, то с неправильным расположением по высоте ситуация несколько иная.

Чтобы отрегулировать крышку по высоте потребуется её полностью открыть и, удерживая одной рукой за край крышки, второй приложить усилие в районе петли. Аналогичную процедуру следует повторить с другой стороны.

Главное, не перестараться. После закрывают крышку и проверяют плотность её прилегания. В случае необходимости процедуру повторяют. Для регулировки силы открывания крышки багажника, монтажкой смещают края торсионов пружин на один из зубцов петель багажного отсека.

Какие проблемы возникают с дверьми

Когда же может потребоваться регулировка дверей ВАЗ 2107? Случается это в тех случаях, когда отказывается функционировать запорный механизм. Неработоспособность запорного механизма проявляется посредством заклинивания дверей, при этом их невозможно либо закрыть, либо открыть.

Встречаются также случаи, когда неисправные замки способствуют открытию дверей во время движения автомобиля. Со временем любые детали изнашиваются, а при частой и не бережной эксплуатации замки могут подвести в любую минуту. Чтобы исправить ситуацию, требуется периодически осуществлять диагностику замков дверей на «семерке». Диагностика представляет собой проверку, смазку и регулировку замков всех устройств на автомобиле ВАЗ 2107

Как отрегулировать, а также, на какие детали следует обратить внимание, выясним детальнее

Замена замков lada 2107 (ваз 2107)

Замок в двери автомобиля — деталь, обычно почти не требующая ремонта, поскольку редко, когда выходит из строя. Но, как и другие составные части автомобиля, он изнашивается, причем особенно сильно на водительской двери, поскольку всякий раз, когда человек садится, или высаживается из авто, замок срабатывает. С течением времени это приводит к тому, что дверь начинает хуже закрываться, в частности, требуется посильнее хлопнуть ей, чтобы замок сработал, а иногда он и вовсе теряет работоспособность. Особенно ярко это проявляется на машинах устаревших конструкций, вроде классических ВАЗов. Поэтому в сегодняшней статье мы расскажем о замене замка передней левой двери на ВАЗ-2107.

Инструменты и материалы:

• 2 отвертки — обыкновенная и крестовая;
• Гаечный ключ на 10;
• Фломастер;
• Смазка для замка;
• Новый замок.

Новая деталь продается практически в любом автомагазине и стоит порядка 300 руб. Фиксатор, внутренняя ручка и личинка стоят в пределах 100 руб. за 1 шт. или даже меньше. Дороже всего обойдутся внешние ручки — около 400 руб. за 1 шт. Впрочем, все вместе меняется редко, обычно, речь идет об одной из этих деталей.

Замену замка лучше выполнять в просторном и светлом помещении, как и любой другой ремонт

Также не забывайте о том, что клипсы обивки двери не слишком прочные, и отщелкивать их нужно с осторожностью
