Устройство системы охлаждения двигателя. основные части

Система охлаждения автомобильного двигателя: устройство и принцип действия

Двигатели внутреннего сгорания (ДВС) и их составные части подвергаются сильному нагреву во время эксплуатации различных транспортных средств. При этом, как перегрев, так и переохлаждение мотора способны спровоцировать выход его из строя. В связи с этим одной из важнейших задач разработчиков силовых агрегатов является обеспечение оптимального теплового режима их работы. Грамотно организованная система охлаждения двигателя способствует получению наилучших эксплуатационных параметров ДВС, к которым относятся:

1. Максимальная мощность.
2. Минимальный расход горючего.
3. Увеличенный срок эксплуатации.

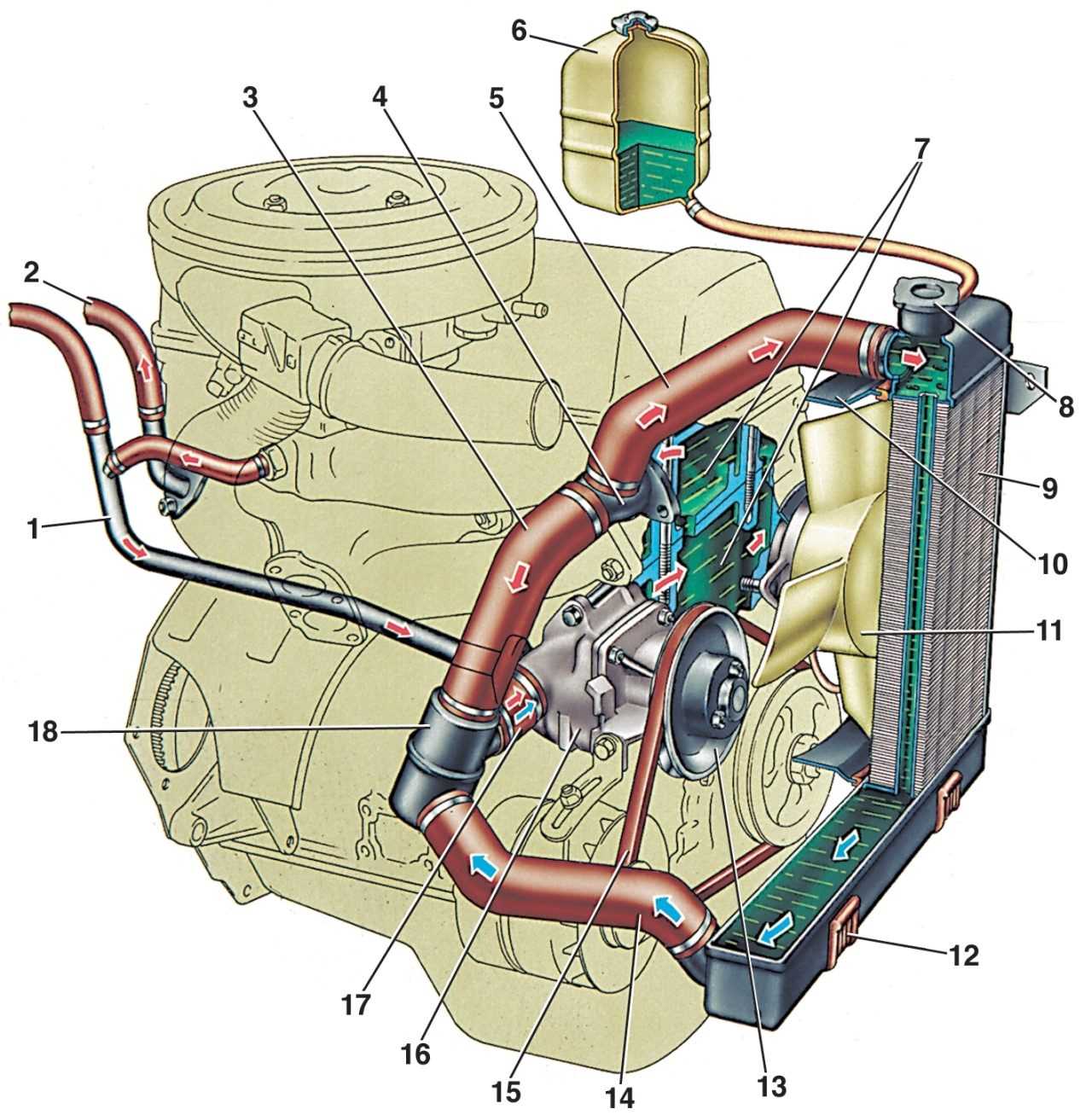

Схема циркуляции охлаждающей жидкости. Схема системы охлаждения двигателя

В любом автомобиле используется двигатель внутреннего сгорания. Широкое распространение получили жидкостные системы охлаждения – только на старых «Запорожцах» и новых «Тата» используется обдув воздухом. Нужно отметить, что схема циркуляции охлаждающей жидкости на всех машинах практически похожа – присутствуют в конструкции одинаковые элементы, выполняют они идентичные функции.

Малый круг охлаждения

В схеме системы охлаждения двигателя внутреннего сгорания присутствует два контура – малый и большой. Чем-то она схожа с анатомией человека – движением крови в организме. Жидкость двигается по малому кругу тогда, когда необходимо произвести быстрый прогрев до рабочей температуры. Проблема в том, что мотор может нормально функционировать в узком диапазоне температур – около 90 градусов.

Нельзя ее повышать или понижать, так как это приведет к нарушениям – изменится угол опережения зажигания, топливная смесь будет сгорать несвоевременно. В контур включен радиатор отопителя салона – ведь нужно, чтобы внутри машины было тепло как можно раньше. Подача горячего антифриза перекрывается с помощью крана. Место его установки зависит от конкретного автомобиля – на перегородке между салоном и моторным отсеком, в области бардачка и т.д.

Большой контур охлаждения

В схему системы охлаждения двигателя при этом включается еще и основной радиатор. Он устанавливается в передней части автомобиля и предназначен для экстренного снижения температуры жидкости в двигателе. Если на автомобиле имеется кондиционер, то радиатор его устанавливается рядом. На автомобилях «Волга» и «Газель» применяется масляный радиатор, который также ставится в передней части автомобиля. На радиаторе обычно ставится вентилятор, который приводится в движение электромотором, ремнем или муфтой.

Жидкостный насос в системе

Это устройство входит в схему циркуляции охлаждающей жидкости «Газели» и любого другого автомобиля. Привод может осуществляться следующим образом:

1. От ремня газораспределительного механизма.
2. От ремня генератора.
3. От отдельного ремня.

Конструкция состоит из таких элементов:

1. Металлическая или пластиковая крыльчатка. От количества лопастей зависит эффективность работы насоса.
2. Корпус – обычно выполняется из алюминия и его сплавов. Дело в том, что именно этот металл хорошо работает в агрессивных условиях, практически не действует на него коррозия.
3. Шкив для установки ремня привода – зубчатый или клиновидный.
4. Вал – стальной ротор, на одном конце которого находится крыльчатка (внутри), а снаружи шкив для установки приводного шкива.
5. Бронзовая втулка или подшипник – смазка этих элементов осуществляется при помощи специальных присадок, которые имеются в антифризе.
6. Сальник позволяет избежать вытекания жидкости из системы охлаждения.

Термостат и его особенности

Сложно сказать, какой именно элемент обеспечивает наиболее эффективную циркуляцию жидкости в системе охлаждения. С одной стороны, помпа создает давление и антифриз двигается по патрубкам с ее помощью.

Но с другой стороны, если бы не было термостата, движение происходило бы исключительно по малому кругу. Конструкция содержит такие элементы:

1. Корпус из алюминия.
2. Выходы для соединения с патрубками.
3. Пластина биметаллического типа.
4. Механический клапан с возвратной пружиной.

Принцип работы заключается в том, что при температуре ниже 85 градусов двигается жидкость только по малому контуру. При этом клапан внутри термостата находится в таком положении, при котором не попадает антифриз в большой контур.

Как только достигнет температура 85 градусов, начнет деформироваться биметаллическая пластина. Она воздействует на механический клапан и открывает доступ антифризу к основному радиатору. Как только снизится температура, клапан термостата вернется в исходное положение под действием возвратной пружины.

Расширительный бачок

В системе охлаждения двигателя внутреннего сгорания имеется расширительный бачок. Дело в том, что любая жидкость, в том числе и антифриз, при нагреве увеличивает объем. А при охлаждении объем уменьшается. Следовательно, необходим какой-то буфер, в котором будет храниться небольшое количество жидкости, чтобы в системе всегда ее было вдоволь. Именно с этой задачей и справляется расширительный бачок – туда выплескивается излишек во время нагрева.

Крышка расширительного бачка

Еще один незаменимый компонент системы – это пробка. Существует два типа конструкции – герметичная и негерметичная. В том случае, если на автомобиле применяется последняя, пробка расширительного бачка имеет только дренажное отверстие, через которое уравновешивается давление в системе.

Замена жидкости и промывка

Хладагент меняют примерно раз в 2 года (или через каждые 45 000 километров пробега). Для этого сначала необходимо слить жидкость, для чего нужно:

• ослабить пробку, находящуюся в расширительном бачке;
• открыть кран, расположенный в радиаторе, предварительно подставив под него емкость для сбора охладителя.

При сливе лучше обеспечит наклон авто вперед, чуть приподняв его заднюю часть. Так хладагент будет вытекать гораздо быстрее. Наклон обеспечивают путем установки небольших брусочков под задние колеса или с помощью домкрата.

После требуется промыть систему. Для этого надо выполнить следующие действия:

• залить в систему дистиллированную воду (в идеале – чуть подкисленную лимонной или уксусной кислотой);
• запустить мотор и дать ему поработать некоторое время (не больше 20 минут в общей сложности);
• заглушить двигатель и слить воду описанным выше способом.

Зачем нужна промывка? Дело в том, что в результате коррозии, а также наличия в охладителе специальных примесей на патрубках узла образуется налет, который существенно затрудняет их проходимость. В результате отъем тепла от цилиндрогруппы и его перенос на радиатор становятся куда менее эффективными. Для очистки можно использовать не только воду, но и специальные составы, которые можно приобрести в автомобильных магазинах. Однако следует учитывать, что это обойдется гораздо дороже. Впрочем, результат очистки будет гораздо лучше.

Затем необходимо заправить новый хладагент. Это делают через расширительный бачок, предварительно отсоединив его с посадочного места и освободив одно из отверстий. Когда заправка завершена, бачок устанавливают на прежнее место и на некоторое время запускают мотор. Это необходимо для того, чтобы охладитель равномерно разошелся по системе. После заправки обязательно нужно проверить уровень хладагента и убедится в отсутствии подтеканий.

Система охлаждения

Теперь давайте рассмотрим более внимательно систему охлаждения современного легкового автомобиля. Нужно отметить, что на всех машинах она практически идентична. Отличия касаются в основном мелочей, а также в размещении элементов. Сейчас, применяется в основном принудительная разновидность, для массовых авто она показала себя более эффективной. Состоит она из следующих элементов:

Вентилятор . Этот элемент выполняет вспомогательную функцию. Его задача создавать дополнительный поток воздуха, который обдувая радиатор, охлаждает его. Сейчас обычно вентилятор оснащается электродвигателем. Но, на некоторых моделях применяется принудительный привод от коленвала;

Причины засорения

Основной причиной загрязнения системы является использование в качестве охлаждающей жидкости обычной воды. Проточная вода из крана имеет в составе большое количество солей, создаёт накипь и ржавчину на стенках магистралей. Использование дистиллированной воды менее пагубно, но полноценное охлаждение в жаркий период она не способна обеспечить. Кроме того, зимой при минусовой темпе вода замёрзнет и расширяясь может нарушить целостность отдельных деталей и соединений.

Применение качественного антифриза или тосола более целесообразно. Специальные вещества для охлаждения имеют значительный ресурс и не замерзают даже при очень низких температурах. Однако присадки содержащиеся в составе, с течением времени начинают выпадать в осадок засоряя систему.

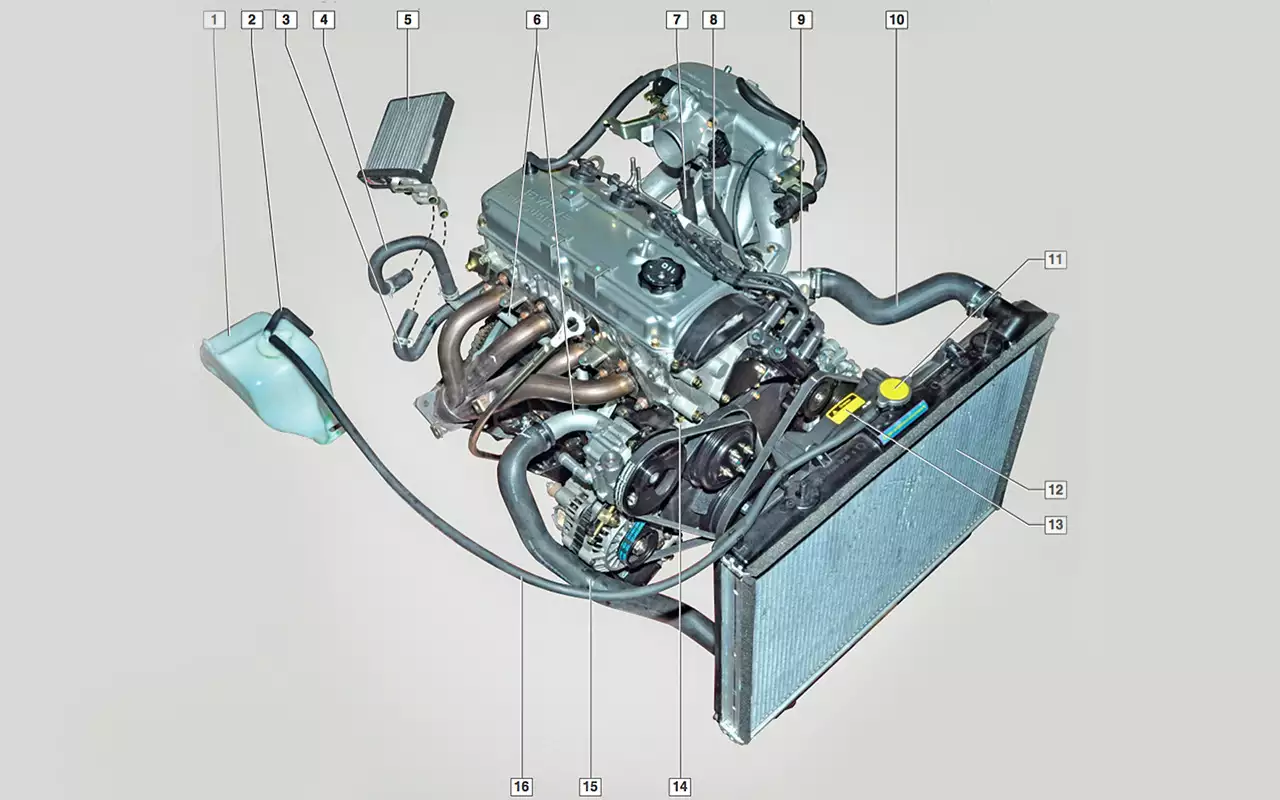

Устройство системы охлаждения двигателя

В настоящее время в подавляющем большинстве легковых и грузовых транспортных средств установлена жидкостная (или водяная) система охлаждения закрытого типа. Это обусловлено тем, что она позволяет добиться равномерного и достаточно быстрого охлаждения цилиндроблока, при этом не производит сильного шума. Рассмотрим устройство узла на ее примере.

Она состоит из следующих элементов:

• радиатор для хладагента;
• радиатор для масла (присутствует не на всех моделях);
• теплообменник;
• вентилятор;
• насос;
• расширительный бачок;
• термостат;
• система шлангов и патрубков.

Рубашка цилиндров также является составной частью узла.

Основная задача радиатора – понижение температуры жидкости, которая циркулирует по контуру узла. Для этого он имеет трубчатое устройство, которое существенно облегчает отдачу тепла.

Масляный радиатор используется для понижения температуры масла в автомобильной системе смазки. Дело в том, что во время работы оно тоже достаточно сильно нагревается. Это обусловлено интенсивным трением смазываемых деталей, а также поступлением тепла от цилиндров.

Теплообменник используется для нагрева воздуха, который через него проходит. Это необходимо для запуска двигателя в холодное время года.

Вентилятор при необходимости нагнетает воздушный поток на радиатор, тем самым делая его прохождение (а значит, и охлаждение) более интенсивным. Устройство приводится в движение коленвалом или сцеплением.

Насос обеспечивает стабильную циркуляцию жидкости в системе, поддерживая ее давление на одном и том же уровне. Он вращается за счет подключения к коленчатому валу.

Расширительный бачок нужен на случай, если объем жидкости существенно возрастет в результате ее нагрева. Это устройство предотвращает повышение давления в патрубках, тем самым не допуская нарушения их целостности и утечку.

Термостат определяет количество охладителя в зависимости от степени его нагрева. Его основное назначение – регулировка температуры в целях ее поддержания на одном и том же уровне. На современных моделях транспортных средств вместо термостата стоит температурный датчик, который передает информацию на ЭБУ. Он, в свою очередь, вычисляет необходимые давление и температуру и подает соответствующие команды на клапаны.

Патрубки и шланги служат для соединения между собой всех остальных составных элементов системы. Именно по ним циркулирует охладитель по пути от одной детали к другой.

Также на некоторых ДВС присутствует дополнительная система. Она помогает избежать перегрева, когда мотор длительное время работает вхолостую. Чаще всего ее устанавливают на пожарные машины, бетономешалки и другой транспорт специального назначения.

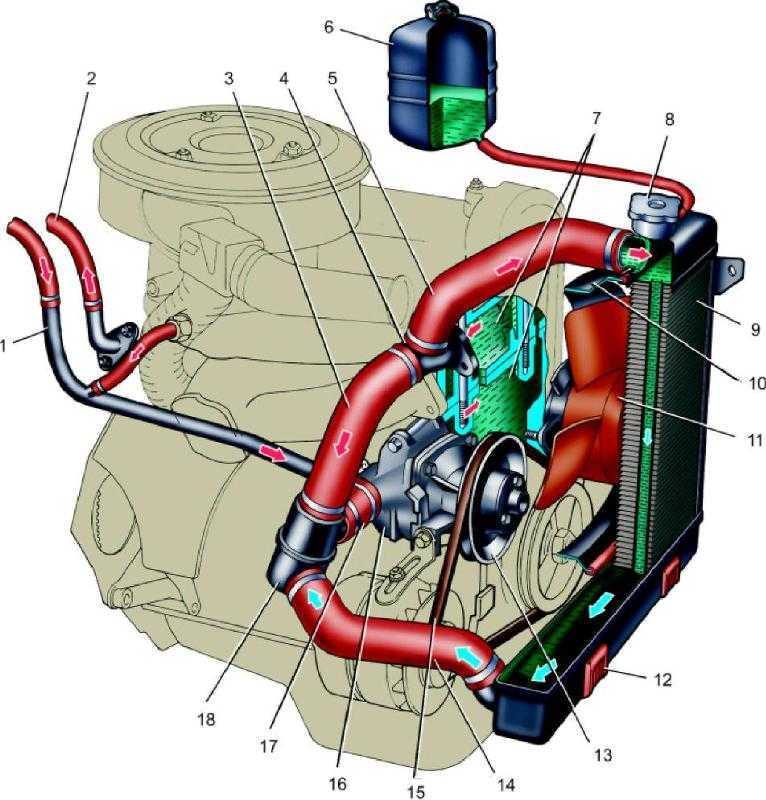

Устройство и схема жидкостной (водяной) системы охлаждения двигателя

Система жидкостного охлаждения позволяет равномерно забирать тепло у всех узлов двигателя, независимо от тепловых нагрузок. Двигатель водяного охлаждения является менее шумным относительно двигателя с воздушным охлаждением, менее склонен к детонации, быстрее разогревается при запуске.

Основными элементами системы жидкостного охлаждения двигателя как бензинового, так и дизельного являются:

1. «водяная рубашка» двигателя;
2. радиатор системы охлаждения;
3. вентилятор;
4. центробежный насос (помпа);
5. термостат;
6. расширительный бачок;
7. радиатор отопителя;
8. элементы управления.

• Жидкостную;
• Воздушную;
• Комбинированную.

Элементарные правила эксплуатации СО и их соблюдение позволяет автовладельцам избегать, или минимизировать негативное воздействие неисправностей на работу машины. Следует постоянно контролировать уровень охлаждающей жидкости в системе. Её объём может меняться, а зависит это от условий эксплуатации автомобиля. Если уровень ОЖ понижается постоянно, значит, нужно искать место утечки тосола. Нередко пятна ОЖ обнаруживаются на узлах и агрегатах в моторном отсеке. Перегрев двигателя может происходить, когда:

• Заклинивает термостат,
• Засоряются каналы,
• Уровня ОЖ в системе недостаточно.

Причину же недостаточного нагрева двигателя следует искать в заклиненном термостате.

Каждый современный автомобиль обязательно имеет систему охлаждения. Она состоит из нескольких элементов: радиатор, расширительный бачок, термостат, насос, вентилятор, установленный впереди радиатора, соединительные шланги, датчик температуры, рубашка охлаждения блока цилиндров, которая изготовлена в виде полости в стенках вокруг камер сгорания, ну и, конечно же, антифриз.

Наиболее главной деталью системы охлаждения транспортного средства является радиатор охлаждения двигателя. Он необходим для поддержания рабочей температуры двигателя и предотвращения его перегрева. Если же рабочая температура двигателя превышает допустимые нормы, он может заклинить, что приводит к необходимости капитального ремонта.

Радиаторы бывают различных конструкций. Самые распространенные из них – это пластинчатые и ленточные радиаторы. Пластинчатые радиаторы постепенно уходят в прошлое, ведь они имеют больший вес и обладают худшими характеристиками теплообмена, по сравнению с ленточными.

Именно поэтому, на сегодняшний день, большинство производителей отдают свое предпочтение именно ленточным радиаторам. Как правило, для изготовления таких радиаторов применяется алюминий, ведь он обладает отличной теплопроводимостью, что существенно улучшает работу всей системы охлаждения.

Авторемонт

Процесс сгорания топливной смеси в цилиндрах двигателя сопровождается высвобождением большого количества тепла, которое нагревает двигатель. Если не охлаждать двигатель во время работы, то через несколько минут его температура превысит критическую, и он разрушится. Чтобы этого не произошло, в автомобиле применяется система охлаждения двигателя.

Состав системы охлаждения двигателя:

• охлаждающая жидкость (тосол или антифриз);
• радиатор;
• вентилятор;
• термостат;
• водяной насос (помпа);
• соединительные патрубки;
• расширительный бачок;
• отопитель салона.

Водяной насос (помпа) начинает работать вместе с двигателем. Как только двигатель заработал, вращающиеся лопасти помпы заставляют охлаждающую жидкость циркулировать по малому кругу системы охлаждения (минуя радиатор). Это надо для того, чтобы двигатель как можно быстрее прогрелся и вышел на свою рабочую температуру.

Когда температура охлаждающей жидкости работающего двигателя достигла рабочего значения, открывается термостат и охлаждающая жидкость начинает циркулировать по большому кругу — через радиатор.

Охлаждающая жидкость (тосол, антифриз) подается в радиатор через верхний патрубок, проходит сверху вниз по его сотам, и через нижний патрубок (уже охлажденная жидкость) подается обратно в рубашку двигателя.

Когда температура охлаждающей жидкости поднимается к верхним значениям (100 °C и более), включается вентилятор, который усиливает поток воздуха через решетку радиатора и увеличивает эффективность охлаждения. На старых машинах вентилятор соединен жестко ремнем с валом помпы и вращается постоянно.

Чтобы жидкость в системе охлаждения не замерзала при низких температурах и не закипала при 100 °C, применяются специальные охлаждающие жидкости: тосол или антифриз. Эти жидкости содержат этиленгликоль или пропиленгликоль — химические соединения, не дающие воде замерзать. Кроме того, охлаждающие жидкости содержат ингибиторы ржавчины, коррозии и вспенивания, что предотвращает образование ржавчины на металлических поверхностях двигателя и радиатора, смазывает водяной насос и не дает жидкости вспениваться, циркулируя по системе.

ВНИМАНИЕ! Не используйте в качестве охлаждающей жидкости воду!!!!. Вода — довольно агрессивная среда, которая быстро разрушает все металлические детали системы охлаждения

При нагреве охлаждающая жидкость расширяется и увеличивается в объеме

Поскольку система охлаждения является герметичной, то излишки охлаждающей жидкости выталкиваются в расширительный бачок, который соединен гибким шлангом в горловиной радиатора. Когда охлаждающая жидкость остывает, она опять подается в систему охлаждения через нижний патрубок расширительного бачка. Расширительный бачок служит также для залива и долива охлаждающей жидкости в систему охлаждения. При открытии крышки расширительного бачка надо быть очень осторожным, т.к. горячие пары могут ошпарить вашу руку

При нагреве охлаждающая жидкость расширяется и увеличивается в объеме. Поскольку система охлаждения является герметичной, то излишки охлаждающей жидкости выталкиваются в расширительный бачок, который соединен гибким шлангом в горловиной радиатора. Когда охлаждающая жидкость остывает, она опять подается в систему охлаждения через нижний патрубок расширительного бачка. Расширительный бачок служит также для залива и долива охлаждающей жидкости в систему охлаждения. При открытии крышки расширительного бачка надо быть очень осторожным, т.к. горячие пары могут ошпарить вашу руку.

В салоне автомобиля находится еще один небольшой радиатор, спрятанный под торпедо, который принято называть отопителем салона автомобиля, или просто — печкой. В холодное время года водитель открывает заслонку печки, и нагретая охлаждающая жидкость начинает циркулировать через теплообменник, нагревая воздух в салоне автомобиля.

Система охлаждения довольно проста и при нормальной работе не требует какого-либо обслуживания. Если утечек охлаждающей жидкости нет, то можно спокойно ездить пару лет. Раз в два года рекомендуется полностью менять охлаждающую жидкость в системе охлаждения автомобиля. Также, надо следить за состоянием резиновых патрубков, поскольку резина со временем пересыхает и растрескивается. Очень будет неприятно, если в дороге вдруг произойдет разрыв патрубка — дальнейшее движение будет практически невозможно. Поэтому, имеет смысл через 5-6 лет проводить полную замену всех резиновых патрубков на новые.

В начало страницы

Применение системы охлаждения

Сама система усложняет процесс изготовления, делая его более энергоемким, что ведет к удорожанию всей конструкции. Во время эксплуатации требуется проводить регулярное наблюдение, устранение неисправностей и ремонт. Поэтому систему охлаждения стремятся сделать наиболее простой. Все системы можно разделить на три вида:

• воздушная;
• жидкостная;
• комбинированная.

Использование воздуха

Воздушная система — самая простая и дешевая, в основном не требует дополнительного оборудования и присмотра. Используется два способа циркуляции:

• естественный;
• принудительный.

Двигатель охлаждается воздухом, который нагнетается винтом. К легким транспортным средствам можно отнести мототранспорт и всевозможные модели. Мощность двигателя таких конструкций небольшая, естественного обдува, в основном, хватает. Для увеличения теплоотдачи цилиндры выносятся из двигателя и снабжаются ребрами.

Отрицательной чертой такого охлаждения является отсутствие возможности регулировать температуру двигателя. В холодную погоду требуется много времени на его прогрев, а в жаркую приходится глушить двигатель, чтобы он остыл.

Эта проблема частично решается принудительным способом. Он используется в двигателях, которые установлены стационарно. В этом случае на двигатель направляется поток воздуха, идущего от вентилятора. Этим потоком можно управлять, меняя скорость вращения вентилятора.

Употребление жидкости

Чтобы охлаждающая система была более регулируемой и эффективной, применяют жидкостный охладитель. Кроме того, схема движения тосола в системе охлаждения имеет два круга: большой и малый, что также способствует равномерности температуры. В этом качестве раньше использовали воду. В отличие от воздуха у воды лучшая теплопроводимость, что повышает КПД. Используемая система может быть:

• замкнутая;
• незамкнутая.

При использовании первой системы жидкость циркулирует по замкнутой цепи. Движется по трубам или шлангам самотеком или благодаря водяному насосу. Нагреваясь от работающего двигателя, она расширяется, создавая давление, превышающее атмосферное. Поэтому точка кипения достигает 110 — 120 градусов. Для охлаждения используется теплообменник, который, в свою очередь, охлаждается воздушным потоком. Для регулировки температуры (ОЖ) меняют скорость воздуха, проходящего через теплообменник. Это можно делать, открывая и закрывая жалюзи или меняя скорость потока воздуха. Используется в мощных двигателях. Незамкнутая система используется там, где нет недостатка в воде — это плавсредства. Вода поступает с водоема и с помощью насоса передается к двигателю. После охлаждения двигателя она выбрасывается наружу.

Работа комбинированной схемы

Такая система в основном используется в автомобилях и некоторых мотоциклах. Она включает в себя как жидкостное, так и воздушное охлаждение. В блоке цилиндров делаются окна, по которым вода протекает и нагревается.

Чтобы не нарушать естественное движение нагреваемой жидкости, ее подводят к нижнему краю цилиндра, далее она поднимается к головке и выходит наружу. После чего движение продолжается по трубке к верхнему бачку радиатора. Опускаясь вниз по трубкам радиатора, жидкость охлаждается и по трубке подходит к водяному насосу, также именуемому помпой. От помпы по трубке проходит в нижний край блока цилиндров, и схема движения охлаждающей жидкости в двигателе замыкается.

Чтобы отключить на это время радиатор, используют термостат. Таким образом, он является регулятором для определения большого и малого круга системы охлаждения. Он расположен на выходе охлаждающей жидкости из мотора. Термостат устроен таким образом, что при невысокой температуре охлаждающей жидкости перекрывает ей доступ к радиатору, образуя малый круг охлаждения двигателя.

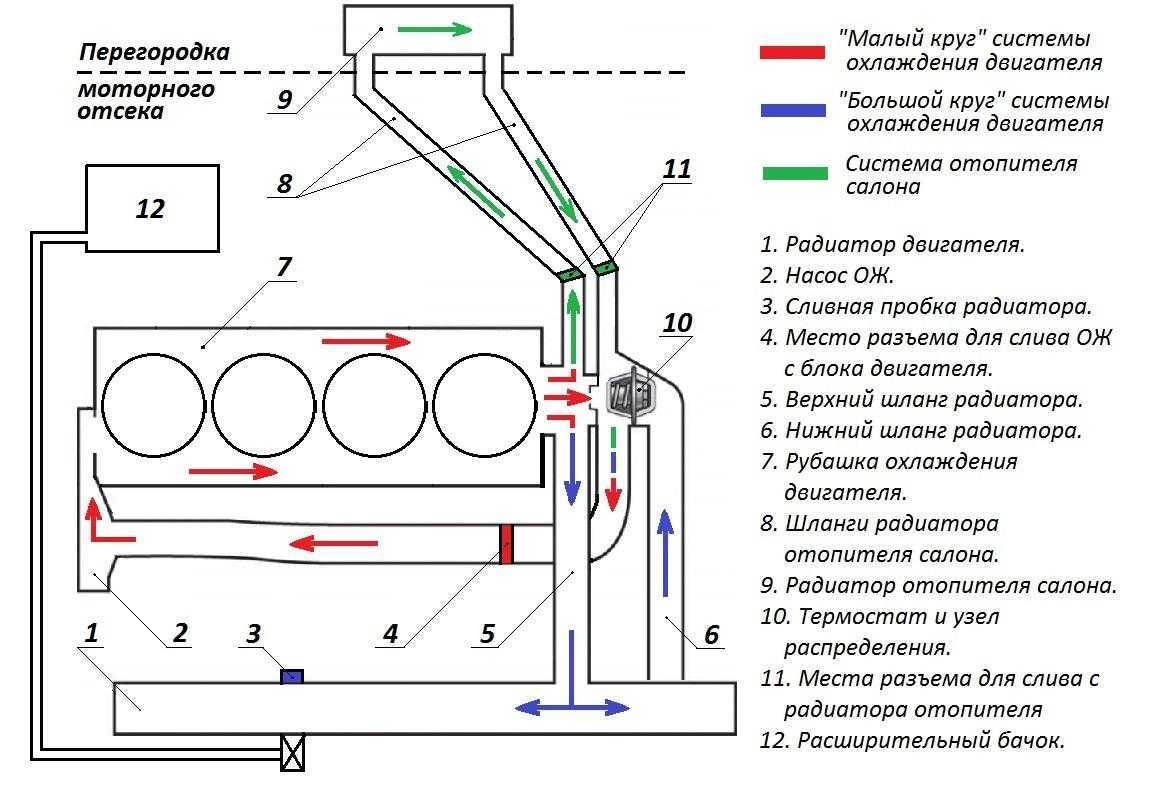

Малый и большой круг охлаждения двигателя. Рассматриваем систему

Часто начинающие водители задаются вопросом, что такое малый и большой круг охлаждения двигателя. Как правило, задаются таким вопросом при каких-либо проблемах, начавшихся с системой охлаждения. На самом деле, тут все одновременно сложно и просто. Чтобы ответить на этот вопрос, необходимо разобраться в принципе работы данного элемента мотора, понять, как действует охлаждение двигателя, и зачем оно необходимо. Это знание позволит значительно быстрее выявлять причины неисправности, а также избегать ошибок в процессе ремонта. Таким образом, знать теорию автолюбителю просто необходимо.

Что происходит на холодном моторе

Пока двигатель внутреннего сгорания функционирует, он выделяет значительные объемы тепла. Вследствие этого множество самых разных деталей подвергается действию высоких температур. Для отвода излишнего тепла была предусмотрена схема движения антифриза по разным кругам: так называемым ”большому” и ”малому”. Каждый из них является замкнутым, но отличается списком оборудования и деталей, которые в нем участвуют.

Подробнее о том, как устроена система охлаждения, мы говорим в отдельном материале. Итак, запускаем мотор, и сразу же начинает циркулировать антифриз. Обеспечивается это работой водяного насоса – помпы, который, в свою очередь, функционирует благодаря приводному ремню. Вначале движок у нас еще холодный, поэтому жидкость циркулирует между ним и водяной помпой. Это называется малым кругом, и происходит так до тех пор, пока мотор не прогреется до определенного температурного уровня.

После этого термостат автоматически закрывает малый круг, но открывает движение по большому кругу. Помпа снова закачивает антифриз в силовой агрегат. Как только его температура повысится до уровня рабочей, он через патрубки достигнет радиатора. С его помощью излишки тепла выводятся в окружающую среду, и двигатель снова работает в приемлемом температурном режиме.

Виды систем охлаждения двигателя

Регулирование температуры автомобильного двигателя может осуществляться при помощи охлаждающей жидкости (антифриза, ОЖ) и посредством циркуляции воздуха. Исходя из этого различают три вида систем:

• Воздушная. Физически представляет собой обдув, благодаря которому происходит вытеснение горячего воздуха из подкапотного пространства в атмосферу. Воздушное охлаждение может быть естественным и принудительным (с использованием вентилятора). В силу низкой эффективности как самостоятельная система практически не применяется.
• Жидкостная. Представляет собой систему трубчатых контуров, по которым циркулирует охлаждающая жидкость. Жидкостное охлаждение может быть принудительным (перекачка насосом), термосифонным (за счет разности в плотности нагретой и охлажденной жидкостей) и комбинированным (охлаждение головки блока цилиндров осуществляется принудительно, а остальные узлы термосифонным принципом). Такая система более эффективна в сравнении с воздушной, но при определенных режимах работы (длительный простой с включенным двигателем, повышенные температуры окружающей среды) может быть недостаточной для качественного охлаждения.
• Комбинированная. Представляет собой использование и воздушного обдува, и жидкостных контуров.

Системы охлаждения на основе жидкости также разделяются на открытые и закрытые. Первые имеют сообщение с атмосферой при помощи пароотводной трубки, а во вторых жидкость полностью изолирована от окружающей среды. В закрытых системах давление антифриза больше, а следовательно, выше и температура кипения. Это позволяет использовать их при высоких температурах нагрева жидкости (до 120°C).

Система воздушного охлаждения

В такой системе, необходимый расход воздуха обеспечивается специальным вентилятором.
Нормальное тепловое состояние двигателя достигается увеличением площади наружной
поверхности цилиндра и головок путём их оребрения.

Для улучшения теплоотдачи поток охлаждающего воздуха должен омывать поверхности
охлаждения равномерно и с достаточно высокой скоростью. Эффективное и
равномерное охлаждение достигается применением дефлекторов, представляющих собой
направляющие устройства для подачи воздуха. Поток охлаждающего воздуха в первую
очередь подаётся к наиболее горячим местам головки цилиндров (перемычкам между
сёдлами клапанов, свечам зажигания и форсункам). Регулирование температурного
режима двигателя обеспечивается автоматически за счёт регулировки расхода масла
через гидромуфту.

Основными преимуществами системы воздушного охлаждения являются:

— уменьшение
времени прогрева;

— стабильность теплоотвода;

— большая надёжность системы в
следствии отсутствия жидкости;

— меньшая вероятность переохлаждения двигателя;

—
более удобная эксплуатация двигателя в зонах с недостатком воды.

К основным минусам подобных систем можно отнести не значительное, но все же, увеличение габаритов
двигателя, повышенные требования к смазочным маслам и топливу.

Принцип работы системы охлаждения двигателя

Охлаждающая жидкость нагревается за счет тепла выделяемого в цилиндрах двигателя, поступает в радиатор, охлаждается в нем и возвращается в рубашку охлаждения двигателя.

Циркуляция охлаждающей жидкости осуществляется принудительно с помощью насоса охлаждающей жидкости.

Усиленное охлаждение охлаждающей жидкости осуществляется за счет интенсивного обдува воздухом радиатора вентилятором.

В системе охлаждения двигателя существуют два круга циркуляции охлаждающей жидкости: малый и большой. Малый круг циркуляции: рубашка охлаждения двигателя — водяной насос — термостат — рубашка охлаждения двигателя. Большой круг циркуляции: рубашка охлаждения двигателя — водяной насос — термостат — радиатор — рубашка охлаждения двигателя. Радиатор отопителя салона может входить в малый или в большой круг циркуляции в зависимости от автомобиля.

При запуске двигателя, пока температура охлаждающей жидкости не достигла рабочей температуры двигателя, термостат закрыт и пускает охлаждающую жидкость по малому кругу (насос — рубашка двигателя — термостат — насос).

При достижении охлаждающей жидкости рабочей температуры двигателя термостат открывается и пускает охлаждающую жидкость по большому кругу, через радиатор охлаждения.

Малый круг циркуляции предназначен для быстрого выведения двигателя на эффективный рабочий температурный режим. При малом круге циркуляции антифриз не проходит через радиатор и фактически не охлаждается.

Большой круг циркуляции предназначен для охлаждения антифриза когда двигатель уже достиг рабочего температурного режима.

Чем сильнее нагревается охлаждающаяся жидкость, тем сильнее открывается термостат и тем больший объем охлаждающей жидкости пропускается через радиатор и охлаждается там.

Принцип переключения между малым и большим кругом циркуляции позволяет максимально быстро вывести холодный двигатель в эффективный рабочий температурный режим.

В наиболее современных экологичных двигателях могут иметься два контура системы охлаждения, отдельный контур для блока цилиндров и другой отдельно для головки блока цилиндров (ГБЦ). Циркуляция жидкости в каждом из контуров регулируется отдельным термостатом. При запуске холодного двигателя охлаждающая жидкость в контуре блока цилиндров не перекачивается и нагревается быстрее. Охлаждающая жидкость в головке блока цилиндров (ГБЦ) начинает циркулировать сразу и забрав тепло поступает в радиатор отопителя. По мере прогрева двигателя включается циркуляция в контуре блока цилиндров. Во время работы обоих контуров, в контуре охлаждения головки блока цилиндров (ГБЦ), поддерживается температура на 15-20 градусов ниже, чем в контуре блока цилиндров, что позволяет улучшить наполнение камер сгорания и процесс смесеобразования, а также снизить риск возникновения детонации.

Охлаждающую жидкость в систему охлаждения заливают через горловину расширительного бачка. Объем системы охлаждения легкового автомобиля указывается в руководстве по эксплуатации на автомобиль и обычно составляет от 6 до 12 литров.
