Тесты к теоретическим занятиям по теме «система смазки»

Система смазки

Для уменьшения изнашиваемости соприкасающихся друг с другом деталей автомобиля, к ним подается масло при помощи системы смазки. Система смазки также служит для частичного охлаждения этих деталей и удаления продуктов износа.

Рис. 8.1. Схема системы смазки двигателя
1 — канал подачи масла к газораспределительному механизму; 2 — главная масляная магистраль; 3 — канал подачи масла к подшипникам коленчатого вала; 4 — картер двигателя; 5 — фильтрующий элемент; 6 — корпус масляного фильтра; 7 — масляный насос;
8 — маслоприемник с сетчатым фильтром; 9 — поддон картера; 10 — пробка для слива масла

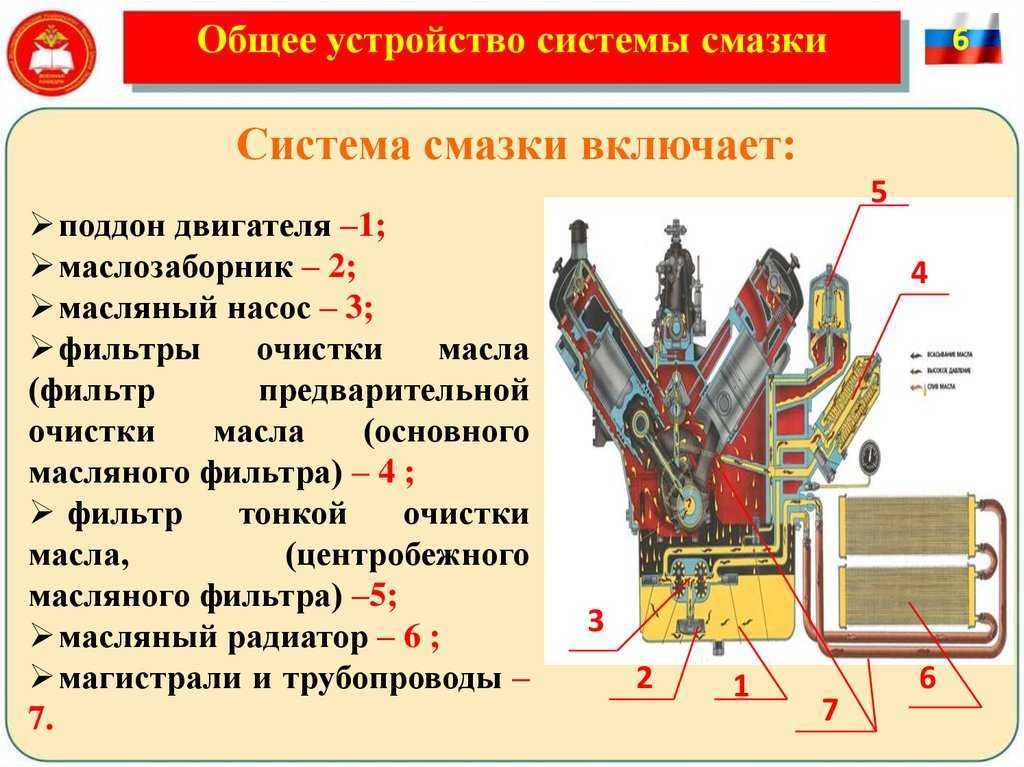

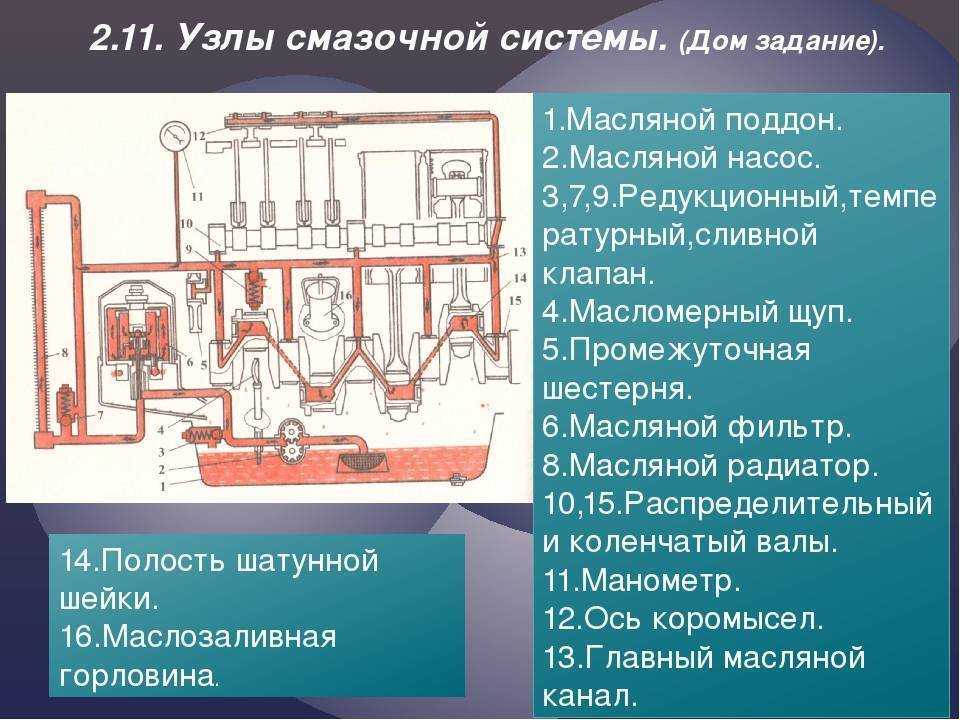

• Система смазки состоит из следующих деталей (рисунок 8.1.):
• поддона картера,
• масляного насоса с маслоприемником,
• масляного фильтра,
• каналов для подачи масла под давлением, просверленных в блоке цилиндров, головке блока и в других деталях двигателя.

Поддон картера – это емкость для хранения масла.

Масляный насос (рисунок 8.2) – это устройство, непосредственно участвующее в подаче масла к деталям. Масло подается под давлением через фильтр и каналы. Насос представляет собой две шестеренки. При их вращении зубья захватывают масло и подают его в главную масляную магистраль.

Рис. 8.2. Схема работы масляного насоса
1 — шестерни масляного насоса; 2 — редукционный клапан; 3 — пружина

Редукционный клапан ограничивает давление в системе масляных каналов. Если давление избыточно, то пружина сжимается, и часть масла поступает обратно.

Масляный фильтр очищает масло от примесей.

Рис. 8.3. Схема вентиляции картера двигателя 1 — корпус воздушного фильтра; 2 — фильтрующий элемент; 3 — всасывающий коллектор вентиляции картера; 4 — карбюратор; 5 — впускной трубопровод; 6 — впускной клапан; 7 — шланг вентиляции картера; 8 — маслоотделитель; 9 — сливная трубка маслоотделителя; 10 — картер двигателя; 11 — поддон картера

Вентиляция картера двигателя (рисунок 8.3). Во время такта сжатия и рабочего хода пары бензина и газы могут попадать в картер и способствовать разжижению масла. Для того, чтобы этого не происходило, вентилятор обеспечивает отсос из картера и отвод во впускной трубопровод паров бензина и выхлопных газов.

Основные неисправности системы смазки.

Протекание масла. Причина: слабо затянута сливная пробка в поддоне картера, повреждены уплотнительные прокладки и наружные маслопроводы, износ сальников. Способы устранения: восстановление герметичности соединений, замена поврежденных деталей (т.е.изношенных прокладок и сальников).

Низкое давление в системе смазки. Причина: недостаточное количество масла, некачественное масло, износ подшипников коленчатого вала или деталей масляного насоса. Способ устранения: проверьте уровень масла (если нужно, долейте), замените изношенные механизмы. При эксплуатации придерживайтесь рекомендациям завода-изготовителя по использованию определенной марки масла.

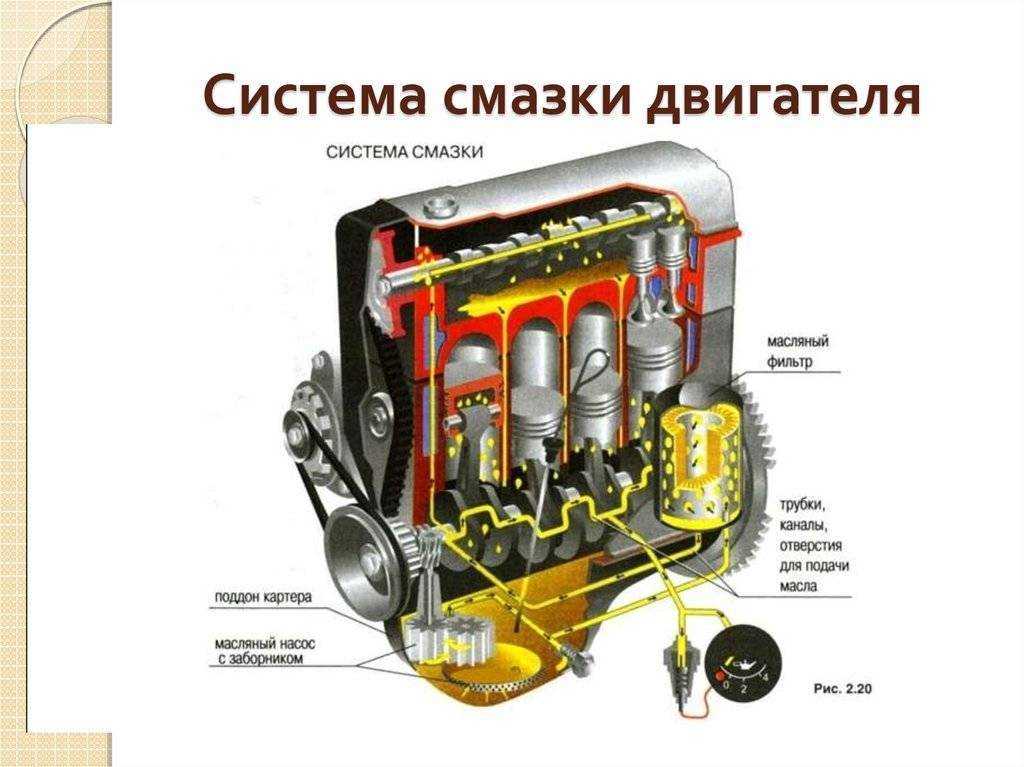

Принцип действия системы смазки двигателя

Самой распространенной системой смазки двигателей в настоящее время является комбинированная. В такой системе одни детали смазываются под давлением, а другие – самотеком или разбрызгиванием.

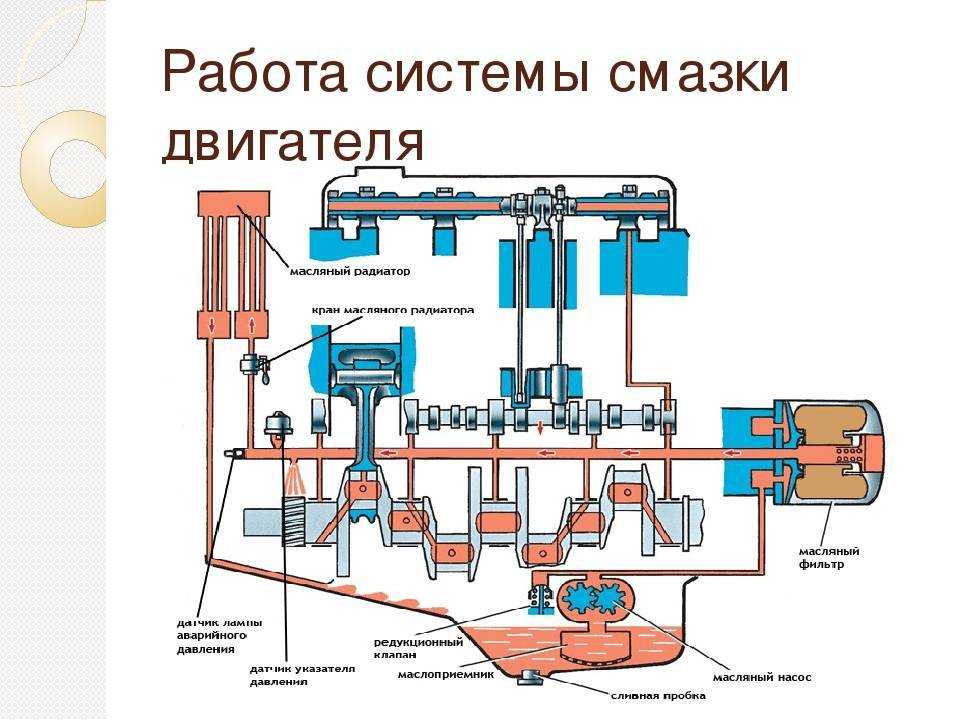

Двигатель смазывается циклически. После его запуска, масло закачивается в систему масляным насосом. Насос создает необходимое давление и подает масло в масляный фильтр, в котором происходит его очистка от механических примесей. Далее масло по каналам подается к:

• шатунным шейкам коленчатого вала
• коренным шейкам коленчатого вала
• опорам распределительного вала
• верхней опоре шатуна для смазки поршневого пальца

К рабочей поверхности цилиндра масло поступает из отверстий в нижней опоре шатуна или от специальных форсунок.

Другие части двигателя смазываются разбрызгиванием, т.е. часть масла вытекающего из зазоров в соединениях разбрызгивается подвижными частями КШМ и ГРМ. При разбрызгивании масла создается масляный туман, который при оседании смазывает детали двигателя.

Масло стекает в поддон картера двигателя под действием силы тяжести, после чего цикл смазки повторяется.

Масляный фильтр

Для очистки масла (в основном от механических примесей) используются, как правило, два фильтра — грубой и тонкой очистки. Первый всегда полнопоточный. Он задерживает механические примеси, в основном продукты износа деталей двигателя. Фильтр тонкой очистки чаще всего неполнопоточный из-за большого сопротивления, которое он оказывает протеканию масла. Некоторые фильтры тонкой очистки кроме задержания механических примесей могут также за счет специальных пропиток фильтрующего элемента поглощать воду, свободные кислоты и щелочи. Засоренные в процессе эксплуатации двигателя масляные фильтры грубой очистки промывают или прочищают. Засоренные фильтры тонкой очистки заменяют новыми при каждой смене масла.

Фильтры грубой очистки масла аналогичны топливным фильтрам грубой очистки. Они могут быть сетчатыми, пластинчато-, ленточно- и проволочно-щелевыми. На тяжелых дизелях чаще всего используются ленточно-щелевые двухступенчатые фильтры.

В фильтрах тонкой очистки в качестве фильтрующего элемента применяют бумагу, картон, войлок, древесные опилки, пряжу и другие материалы со специальной пропиткой. Наиболее широко распространен картонный фильтр типа «многолучевая звезда». Ранее, когда использовались только минеральные моторные масла, в качестве фильтров тонкой очистки часто применялись реактивные масляные центрифуги, в которых механические примеси, загрязняющие масло, отделяются под действием центробежных сил.

Центробежные фильтры имеют значительные преимущества:

• они обеспечивают высокую степень очистки масла при относительной простоте процесса
• их фильтрующие свойства и пропускная способность почти не зависят от загрязнения ротора
• отсутствует необходимость в замене элементов при обслуживании

В то же время практика использования центрифуг в смазочных системах, в которых применяются синтетические и полусинтетические масла, показала, что вместе с вредными примесями, загрязняющими масло, из него выводятся также некоторые полезные присадки.

Слайд 16 Требования безопасности во время работыВо время работы смазчик

обязан:
— выполнять только порученную ему работу;
— не допускать на

рабочее место лиц, не имеющих отношение к данной работе;
— пользоваться

специально оборудованными переходами для прохода к обслуживаемому оборудованию;
— смазку и чистку механизмов, регулировку масляных насосов и фильтров осуществлять только после остановки оборудования. — Смазывать зубья шестерен и другие механизмы и детали непосредственно руками запрещается;
— следить за исправностью коробок и противней для сборки масла и своевременно их опорожнять;
— при смазке оборудования не допускать разлива смазочных материалов на поверхности столов, полов, лестниц и др. Разлитое масло немедленно удалить ветошью или засыпать песком и убрать совком.

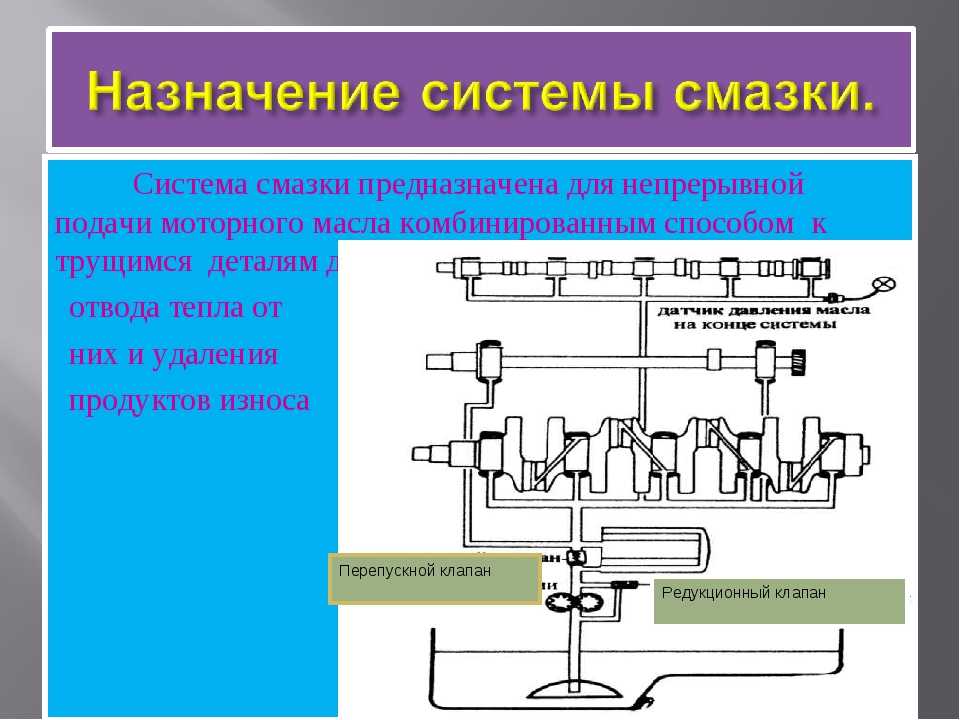

Принцип работы и назначение системы смазки

Как уже говорилось выше, система смазки для автомобилей отыгрывает колоссальную роль и влияет на то, как долго прослужит двигатель. Обусловлено это тем, что механизмы внутри двигателя прибывают в постоянном движении, шестерни и другие детали непрерывно трутся друг о друга, из-за этого они нагреваются еще больше, не говоря о том, что во время сгорания топлива этот узел и так находится в среде с повышенными температурами.

Ввиду этих обстоятельств, внутренние механизмы могут подвергаются большому износу, но чтобы минимизировать ущерб, нужно постоянно добавлять в процесс работы смазочное вещество, чем и занимается обсуждаемая система.

Помимо своей прямой задачи, данная система выполняет ряд не менее важных функций:

• Смазка охлаждает трущиеся элементы;
• Смазочное вещество также способствует устранению нагара и всевозможных микрочастиц, которые скапливаются во время работы автомобиля;
• Данный узел также не позволяет образовываться ржавчине внутри двигателя.

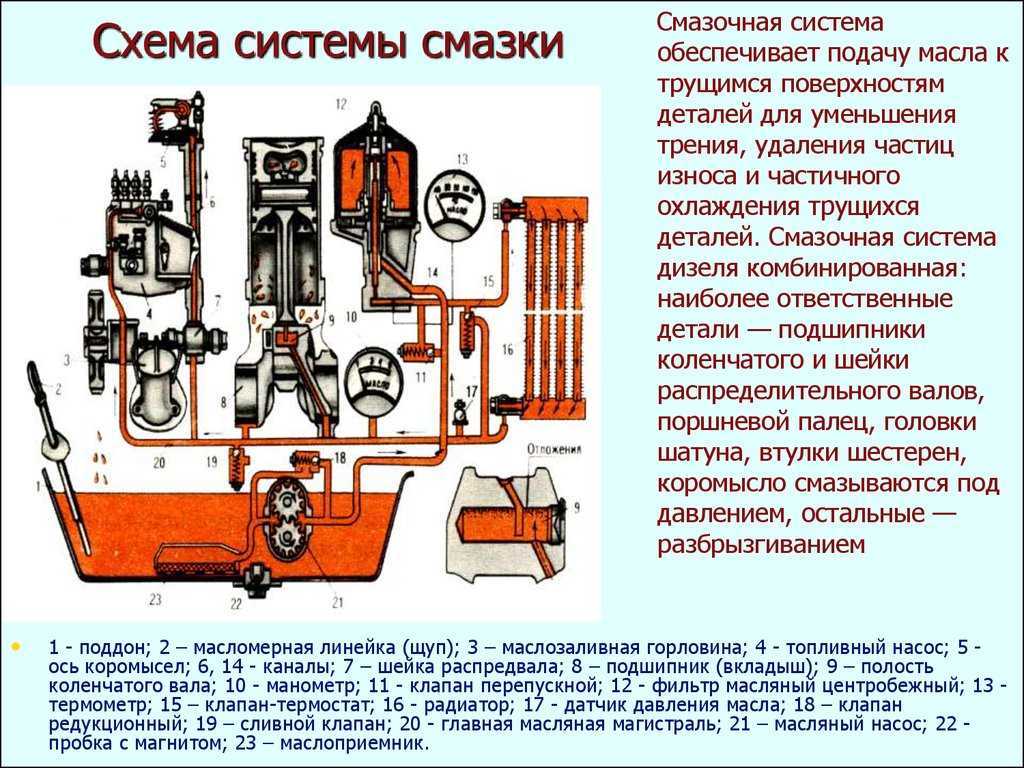

Смазочная система двигателя

Смазочная система предназначена для подачи моторного масла к трущимся поверхностям деталей двигателя, а также хранения, очистки и охлаждения масла. Моторное масло уменьшает силы трения и износ трущихся деталей, охлаждает поверхности трения, удаляет с них продукты износа и способствует снижению коррозионного износа.

В современных поршневых ДВС применяется комбинированный способ смазки:

• наиболее нагруженные детали (подшипники коленчатого и распределительного валов, оси коромысел, толкатели клапанов, иногда поршневые пальцы) смазываются под давлением;
• остальные трущиеся детали (зеркала цилиндров, поршневые компрессионные кольца и др.) — разбрызгиванием.

Необходимо, чтобы смазочная система двигателя в любых условиях его эксплуатации и на всех режимах работы обеспечивала надежный и бесперебойный подвод моторного масла ко всем трущимся и охлаждаемым маслом деталям двигателя, длительную работу двигателя без перегрева масла и без его долива или замены, малый расход масла (не более 1 % расхода топлива для дизелей), минимальные затраты мощности на функционирование и достаточную степень очистки масла от механических примесей, воды, свободных кислот и щелочей, а также не требовала больших материальных и трудовых затрат на техническое обслуживание, была компактной, не создавала значительных гидравлических сопротивлений и имела небольшую стоимость.

Особенно высокие требования предъявляются к смазочным системам ТС, работающих в тяжелых условиях (очень высокая или очень низкая температура, движение по пересеченной местности с крутыми подъемами и спусками, движение по воде, большие ускорения и замедления). Среди ТС, работающих в наиболее тяжелых условиях, можно выделить армейские машины, гусеничные транспортеры и тягачи, а также амфибийные машины. Например, смазочные системы двигателей армейских машин должны обеспечивать бесперебойную подачу масла к трущимся деталям при подъемах и спусках до 35 %, кренах до 25 % и температурах -50… +50 °С.

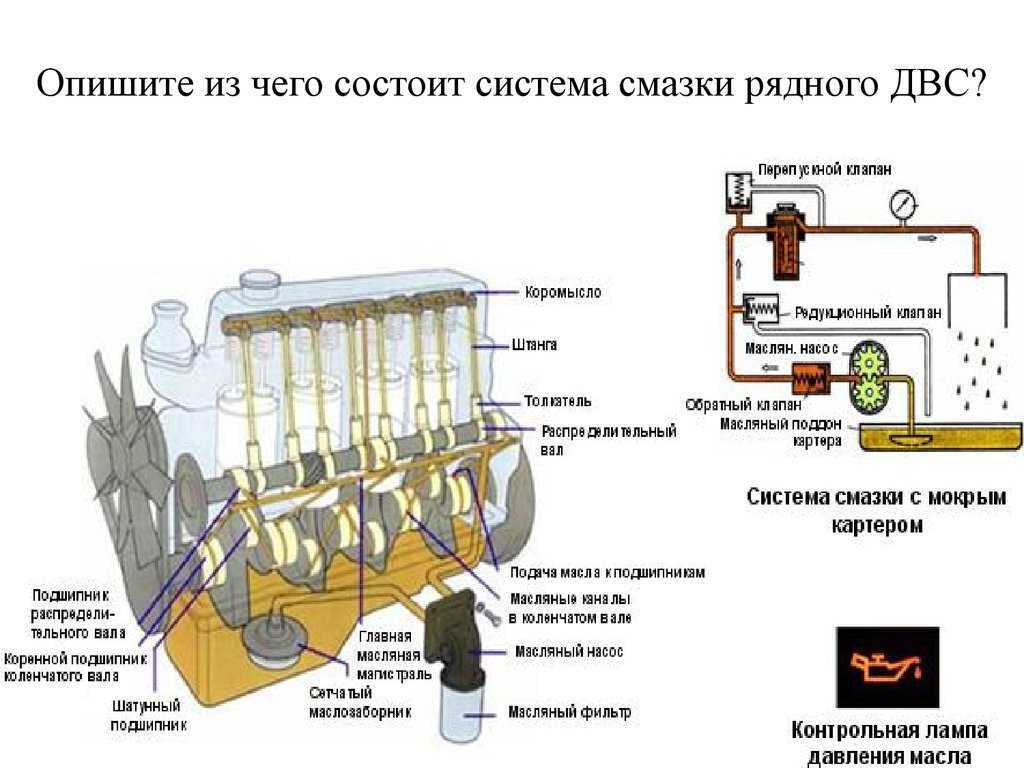

Существуют смазочные системы с мокрым и сухим картером.

Система смазки автомобилей: виды

Систему смазки двигателя условно можно классифицировать по способу подачи масла к смазываемым деталям:

• Под давлением;
• Самотёком (разбрызгиванием);
• Комбинированная.

Подача смазки под давлением, осуществляется при помощи масляного насоса. Масло забирается из картера двигателя и по специальным каналам подводится к трущимся поверхностям. После выполнения своей функции, стекает в картер двс. Преимущество такого способа в том, что к определенным поверхностям можно подать ровно столько смазки, сколько им необходимо и четко в промежутке времени, который требуется для нормальной работы детали.

Подача смазки самотеком (разбрызгиванием) происходит под воздействием сил, создаваемых вращающимися деталями мотора. Масло разбивается на мелкие капли, образуя масляный туман. Мельчайшие частички заполняют все свободное внутреннее пространство силовой установки и таким образом, происходит процесс смазывания всех поверхностей.

Комбинированная смазочная система сочетает в себе характеристики обоих предыдущих методов.

Немаловажно в процессе циркуляции масла по двигателю, обеспечить его регулярное охлаждение, которое происходит в картере двс. Это препятствует окислению рабочего продукта и преждевременному старению

По способу охлаждения масла можно выделить:

1. Открытая вентиляция картера;
2. Закрытая вентиляция картера.

При использовании открытой системы газы, образованные в картере, через отверстие выходят в атмосферу. Закрытая система направляет газ обратно в цилиндр двигателя для сжигания.

В некоторых конструкциях используется охлаждение масла с помощью радиатора. Сам процесс охлаждения происходит посредством обтекания радиатора воздухом, либо жидкостью.

Смазочные системы с сухим картером

В смазочных системах с сухим картером основной запас масла содержится в автономном масляном баке, откуда подается в главную масляную магистраль двигателя нагнетающей секцией масляного насоса. Такие системы обеспечивают бесперебойный подвод масла к трущимся деталям двигателя на длительных крутых подъемах, спусках и при кренах без какого-либо масляного голодания и утечек масла через сальники коленчатого вала. Кроме того, применение системы с сухим картером позволяет уменьшить высоту двигателя, снизить расход масла и сохранять его физико-химические свойства в течение более длительного периода благодаря возможности удаления из масла картерных газов.

Типичная схема смазочной системы с сухим картером для мощных дизелей представлена на рисунке. Перед пуском двигателя масло из масляного бака 6 с помощью предпускового маслозакачивающего насоса имеющего электропривод, подается, минуя все фильтры, в главную масляную магистраль двигателя, для того чтобы в начальный период пуска снизить трение и износ его деталей.

В зимнее время масло в баке, основной маслоподводящей магистрали и насосе 8 предварительно подогревается предпусковым жидкостным подогревателем. Подогрев масла в баке обычно осуществляется с помощью змеевика 7, в котором циркулирует нагретая жидкость системы охлаждения двигателя. При работе двигателя за счет функционирования нагнетающей секции 10 основного масляного насоса масло из бака подается через маслоприемный сетчатый фильтр 9 в полнопоточный фильтр 3 грубой очистки, а оттуда — в главную масляную магистраль двигателя. Смазав трущиеся детали, масло стекает в передний и задний маслоприемники двигателя, откуда его основная часть (80…92%) удаляется обратно в бак с помощью откачивающей секции 11 основного масляного насоса. Эта секция состоит из двух пар шестерен — по одной на каждый маслоприемник. По пути в бак масло охлаждается в масляном радиаторе 4. Если масло еще холодное, а значит, имеет высокую вязкость, то для предохранения радиатора от разрушения срабатывает перепускной клапан 5. Небольшое количество масла (8…20%) от откачивающей секции насоса подается в фильтр тонкой очистки — масляную центрифугу 1. Очищенное в центрифуге масло стекает в картер двигателя. В некоторых системах с сухим картером центрифуга не используется. В таких случаях неполнопоточный фильтр тонкой очистки располагается в одном корпусе с ленточно-щелевым фильтром грубой очистки! Очищенное в секции тонкой очистки масло стекает в картер двигателя.

Основные неисправности системы смазки

Внешними признаками неисправности системы смазки являются пониженное или повышенное давление масла в системе и ухудшение качества масла вследствие загрязнения.

Понижение давления возможно в результате недостаточного уровня масла, разжижения его, подтекания через неплотности в соединениях, загрязнения сетчатого фильтра маслоприемника, износа деталей масляного насоса, заедания редукционного клапана в открытом положении и вследствие износа подшипников коленчатого и распределительного валов.

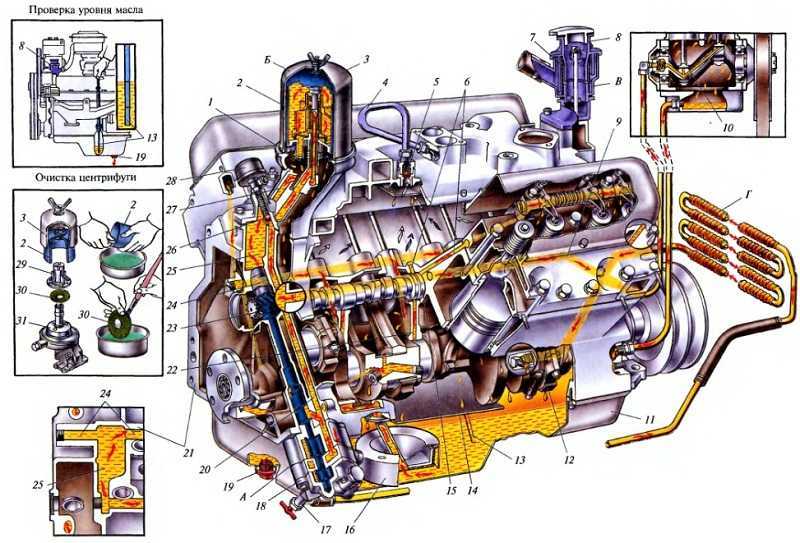

Проверять уровень масла следует на прогретом двигателе, но не сразу после его остановки, а через 3-5 минут с тем, чтобы масло успело стечь. Если уровень ниже нормы, необходимо долить масло в поддон картера, предварительно выявив и устранив причину. Внешним осмотром выявляются течи масла из-под крышки привода распределительного вала, крышки клапанного механизма, блока цилиндров, масляного фильтра, а также из пробки заливной горловины, через штуцер датчика давления масла, из-под крышки маслоотделителя
системы вентиляции картера и через уплотнитель маслоизмерительного щупа.
Уровень масла может падать вследствие износа сальников стержней клапанов, износа и закоксовывания поршневых колец или их поломки, износа поршней и их канавок, износа цилиндров двигателя, износа стержней клапанов и их направляющих втулок, а также закоксовывания прорезей маслосъемных колец или заполнение их масляными отложениями. Эти неисправности приводят к повышенному расходу масла и, соответственно, падению давления в системе.

Повышение давления в системе смазки возможно вследствие применения масла с повышенной вязкостью, заедания редукционного клапана в закрытом положении и засорения маслопроводов.

Так как коленвал совершает вращательное движение, то под действием центробежных сил на стенках его масляных каналов откладываются продукты износа двигателя. Со временем проходное сечение этих каналов уменьшается настолько, что шатунный подшипник начинает испытывать масляное голодание. Усиленному загрязнению каналов способствует применение некачественного или не соответствующего двигателю масла, регулярная эксплуатации мотора в интенсивных режимах и несвоевременная замена масла.

Каналы подвода масла к гидрокомпенсаторам со временем также могут закоксовываться, и тогда гидрокомпенсатор перестает работать. Если его заклинит при открытом клапане, это приведет к выбиванию клапана поршнем. При этом разрушается сам гидрокомпенсатор и возможны повреждения распредвала, поршней, шатунов и появление трещин в головке блока цилиндров. Вероятны масляные проблемы и с гидронатяжителями, обеспечивающими натяжку ремней и цепей привода распредвалов. Их каналы также забиваются, что может стать причиной поломки ГРМ и разрушения головки блока цилиндров. При наличии в ГРМ механизма изменения фаз газораспределения грязь может спровоцировать отказ или нарушение его работы.

При эксплуатации автомобиля возможны случаи, когда может быть неисправен указатель давления масла. Для проверки правильности действия указателя давления вместо датчика ввертывают штуцер контрольного манометра и, сравнивая показания с проверяемым прибором, судят о его работе.

Выбор моторного масла

Главная задача автомасла – не допустить сухого трения движущихся внутренних деталей двигателя, а также обеспечить минимальную силу трения при максимальной герметичности рабочих цилиндров.

Исходя из требований двигателя конкретного автомобиля и температуры окружающего воздуха, моторное масло подбирается по двум основным критериям:
— уровень эксплуатационных свойств по классификации API или ACEA, который должен соответствовать требованиям Вашего двигателя;
— вязкость по классификации SAE, которая выбирается в зависимости от температуры окружающего воздуха и степени изношенности двигателя.

Одним из основных свойств моторного масла является его вязкость и ее зависимость от температуры в широком диапазоне (от температуры окружающего воздуха в момент холодного пуска зимой до максимальной температуры в двигателе при максимальной нагрузке летом). Наиболее полное описание соответствия вязкостно — температурных свойств масел требованиям двигателей содержится в общепринятой на международном уровне классификации SAE3000.

Двухступенчатые масляные насосы

Конструкцию двухступенчатого масляного насоса рассмотрим на примере агрегата роторного типа от автоконцерна VAG.

1. Первая ступень работы определяется конструкторами, исходя из необходимого двигателю объема масла на всех режимах работы. Из полости нагнетания масло направляется в каналы двигателя и к подвижному ротору в месте его упора в регулировочную пластину. В таком режиме объем полости всасывания и, как следствие, количество прокачиваемого масла небольшое.
2. Вторая ступень. При повышении оборотов двигателя возникает потребность в большем количестве смазки. Давление на подвижный ротор ослабевает. Теперь регулировочная пружина доворачивает статор на несколько градусов, изменяя положение ведомого ротора. Таким образом увеличивается объем полости всасывания и количество прокачиваемой смазки.

В двигателях FSI Audi объемом 2,8 и 3,2 литра переход с первой на вторую ступень происходит на оборотах коленвала свыше 4600. Благодаря двухступенчатым помпам конструкторам удалось на 1/3 снизить расход топлива.

Усложнение конструкции

На примере дизельного двигателя объемом 2,5 л от VW можно увидеть, насколько сложнее стала схема работы смазочной системы современного двигателя. Давайте рассмотрим предназначение каждого из элементов.

• Двухступенчатый масляный насос шестеренчатого типа с внутренним зацеплением. Устанавливается в поддоне картера.
• Клапан регулировки давления масла. С помощью электромагнитного клапана ECU (Engine Control Module) направляет масло в разные каналы, переключая тем самым режимы работы масляного насоса. При регулировании производительности учитывается нагрузка на двигатель, температура охлаждающей жидкости, обороты коленчатого вала и сигналы с АКПП. При подаче управляющего сигнала клапан открывается, пропуская масло в каналы первой ступени (давление в системе порядка 1,8 атмосфер). При отсутствии управляющей «массы» возвратная пружина возвращает клапан в исходное положение, изменяет направление протекания масла, поднимая давление в системе до 3,3-4 Атм.

Изменение производительности позволяет снизить механические потери, затрачиваемые на смазывание и охлаждение трущихся пар двигателя. Такое решение повышает общий КПД двигатели, уменьшая количество вредных выбросов.

• Обратные клапаны в возвратных трубопроводах. Пропускают смазку только в одном направлении и предотвращают полный слив масла из каналов после остановки двигателя. Заполненные каналы позволяют избежать масляного голодания в первые секунды после запуска мотора.
• Предохранительный клапан. Открывается при холодном запуске, когда в системе развивается чрезмерное давление.
• Клапан малого контура циркуляции. Срабатывает при засорении фильтрующего элемента, открывая путь маслу в обход фильтра.
• Масляный охладитель. Через корпус теплообменника циркулирует масло и охлаждающая жидкость.
• Охладитель способствует поддержанию теплового баланса двигателя и препятствует перегреву масла.
• Клапан масляной форсунки. Открывается при достижении в системе расчетного давления, открывая магистраль к форсункам.
• Масляная форсунка. Разбрызгивает масло на днище поршня, отводя от него тепло.
• Редукционный клапан. Срабатывает при достижении в системе чрезмерного давления, защищает ГБЦ от лишнего масла.

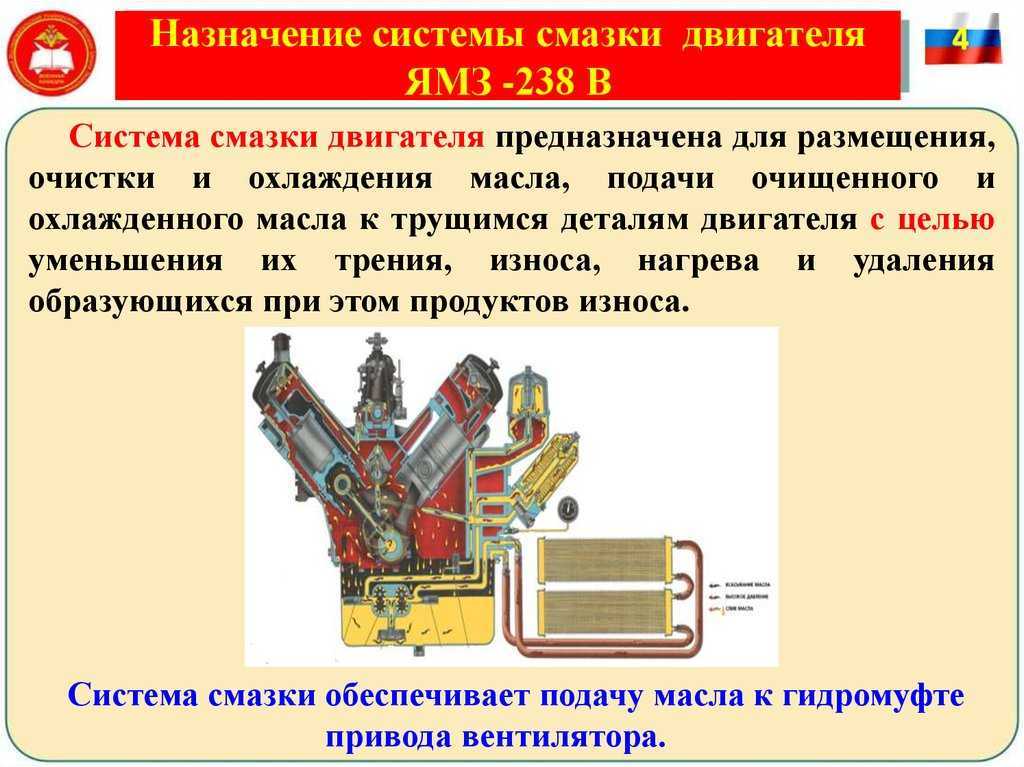

Назначение СС автомобильного двигателя

ДВС представляет собой сложнейший комплекс узлов и агрегатов, связанных в единое целое и обеспечивающих стабильную работу силового агрегата. Но поскольку в нём имеется немало трущихся с большой скоростью частей, для их бесперебойного функционирования требуется обеспечить надёжную доставку смазочного материала. Этим и занимается система смазки: не будь её, мотор не продержался бы и десяти минут. Работа силового агрегата «на сухую» чревата быстрым разогревом трущихся поверхностей до критичного уровня, после которого из-за теплового расширения происходит уменьшение зазоров с последующим разрушением деталей двигателя, подверженных усиленному трению.

Сложность реализации системы смазки двигателя заключается в том, чтобы не только обеспечить доставку смазочной жидкости в нужное место, хотя это тоже непростая инженерная задача, но и чтобы обеспечить циркуляцию машинного масла по замкнутому циклу с минимальными потерями.

Перечислим список задач, решаемых посредством использования СС:

• снижение силы трения за счет образования на трущихся поверхностях тончайшей защитной плёнки;
• охлаждение поверхностей деталей силового агрегата;
• очистка технической жидкости о защищаемых поверхностей от металлической стружки и других твёрдых загрязнителей;
• обеспечение бесперебойной циркуляции смазочной жидкости под требуемым давлением;
• предотвращение преждевременного износа деталей СА.
