Как работает главный тормозной цилиндр

Где находится тормозной цилиндр ВАЗ 2106

Ведущий цилиндр тормозов установлен в подкапотном пространстве ВАЗ 2106, над двигателем. Устройство находится примерно в полуметре от водителя. Чуть выше цилиндра располагается небольшой расширительный бачок, в который заливается тормозная жидкость.

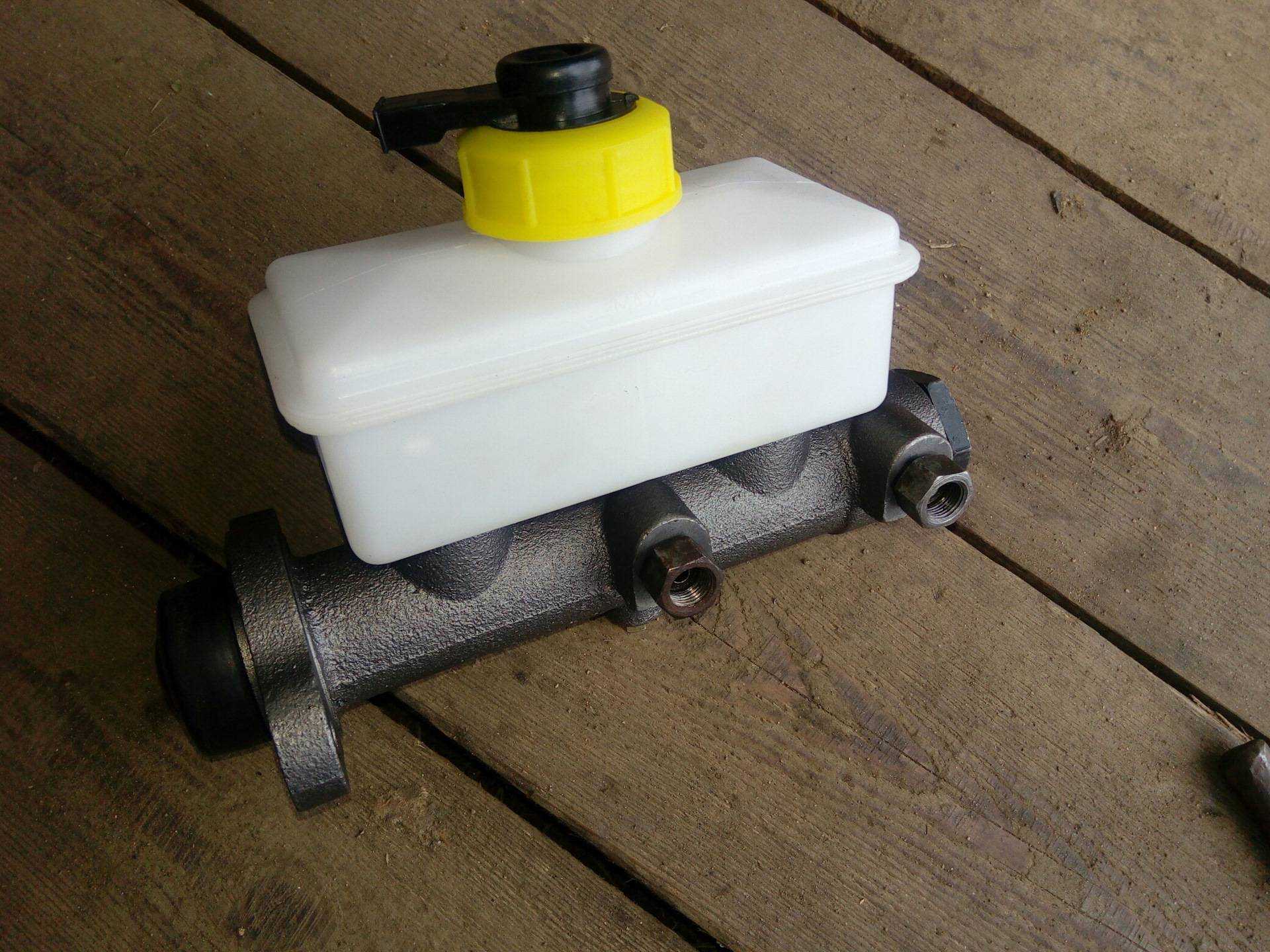

Цилиндр имеет продолговатую форму. Корпус выполнен из высококачественной стали.

В корпусе есть несколько отверстий с резьбой, предназначенных для вкручивания контурных тормозных трубок. Прикручено это устройство непосредственно к тормозному усилителю с помощью двух болтов на 8.

Основная функция цилиндра

По одному контуру приходится на каждое переднее колесо, плюс контур для обслуживания двух задних колёс. Именно с ведущего тормозного цилиндра приходит жидкость, которая затем начинает давить на колёсные цилиндры, заставляя их крепко сжать тормозные колодки и остановить машину. Кроме того, ведущий цилиндр выполняет и две дополнительные функции:

• функция отводящая. Если тормозная жидкость не была использована рабочими цилиндрами полностью, то её остаток уходит обратно в бачок, до следующего торможения;
• функция возвратная. Когда водитель прекращает тормозить и убирает ногу с педали, то педаль под действием ведущего цилиндра поднимается в исходное положение.

Как устроен и как работает цилиндр

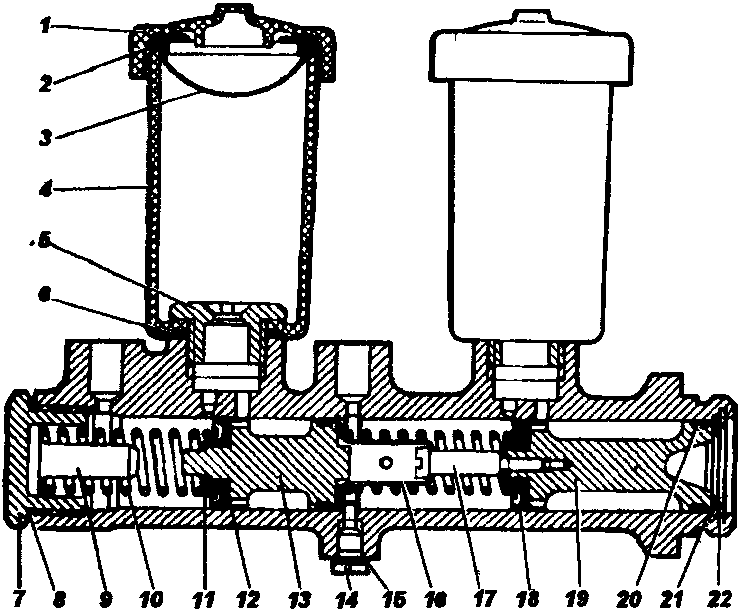

В ведущем цилиндре ВАЗ 2106 есть масса мелких деталей, так что на первый взгляд устройство кажется очень сложным. Тем не менее ничего сложного в нём нет. Перечислим главные элементы.

1. Корпус стальной с двумя внутренними камерами.
2. Шайба, фиксирующая основной штуцер.
3. Штуцер для сброса тормозной жидкости (он подключается напрямую к расширительному бачку).
4. Штуцерный уплотнитель.
5. Шайба под винт-ограничитель.
6. Винт-ограничитель для тормозного поршня.
7. Возвратная пружина.
8. Колпачок опорный.
9. Компенсаторная пружина.
10. Уплотнительное кольцо под тормозной поршень (таких колец в цилиндре 4 штуки).
11. Распорная шайба.
12. Поршень заднего тормозного контура.
13. Малая распорная шайба.
14. Поршень передних тормозных контуров.

На одном конце корпуса цилиндра установлена стальная заглушка. Второй конец оборудован фланцем с крепёжными отверстиями. А работает ведущий цилиндр следующим образом:

• до нажатия на педаль поршни стоят в корпусе цилиндра у стенок своих камер. Каждое распорное кольцо при этом сдерживается своим ограничительным винтом, а сами камеры заполнены тормозной жидкостью;
• после того как водитель, нажав на педаль, стравит весь свободный ход этой педали (это примерно 7–8 мм), толкатель в цилиндре начинает давить на главный поршень, перемещая его к противоположной стенке камеры. Параллельно с этим особая манжета перекрывает отверстие, по которому тормозная жидкость уходит в бачок;
• когда главный поршень дойдёт до противоположной стенки камеры и выдавит всю жидкость в шланги, включается дополнительный поршень, отвечающий за увеличение давления в заднем контуре. В результате давление во всех тормозных контурах нарастает почти одновременно, что позволяет водителю задействовать для торможения как передние, так и задние колодки;
• стоит водителю отпустить тормоза, пружины возвращают поршни назад, в исходную точку. Если давление в цилиндре было слишком высоким и жидкость израсходовалась не вся, то её остатки сливаются в бачок по отводящему шлангу.

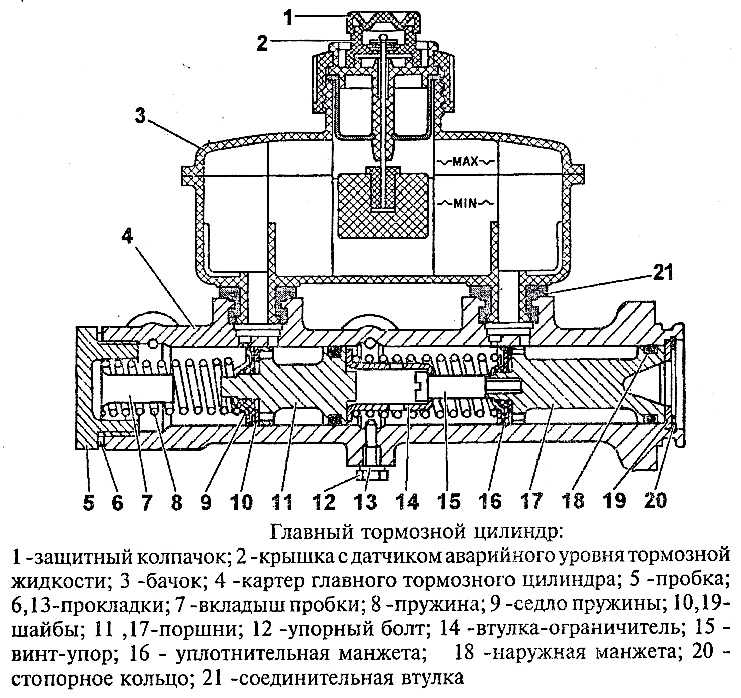

Устройство

В состав ГТЦ входят:

• корпус со штуцерами, подводящими жидкость от расходного бачка и отводящими к магистралям рабочих цилиндров;
• поршни первого и второго контуров;
• уплотнительные резиновые манжеты, расположенные в проточках поршней;
• возвратные пружины, сжимающиеся при движении поршней;
• пыльник, прикрывающий место входа штока от ВУТ или педали в углубление тыльной стороны первого поршня;
• резьбовая пробка, закрывающая цилиндр с торца, открутив которую можно собрать или разобрать цилиндр.

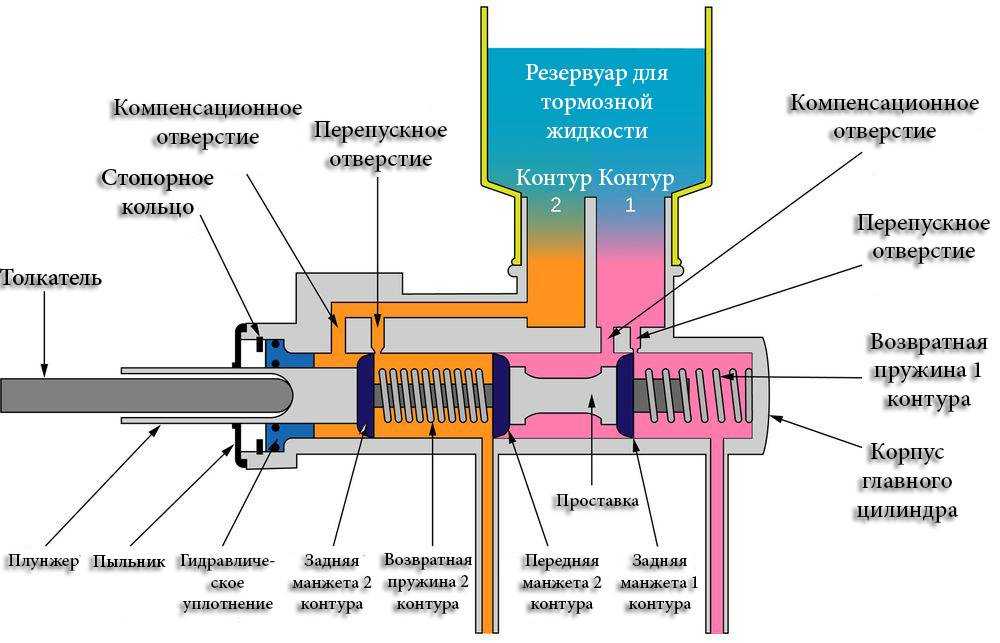

Компенсационные отверстия расположены в верхней части корпуса цилиндра, они могут перекрываться при движении поршней, разобщая полость высокого давления и расходный бачок с запасом жидкости.

Сам бачок обычно прикреплён непосредственно к цилиндру через уплотняющие манжеты, хотя может быть и вынесен в иное место подкапотного пространства, а соединение производится через шланги низкого давления.

Замена ведущего цилиндра тормозов ВАЗ 2106

• набор накидных ключей;
• плоскогубцы;
• плоская отвёртка;
• ветошь;
• шприц медицинский;
• канистра тормозной жидкости (ёмкость 0.5 литра);
• 5 болтов на 6 (они будут использоваться как заглушки для тормозных шлангов).

Последовательность работы

Приступая к замене ведущего цилиндра, следует убедиться в том, что двигатель автомобиля полностью остыл. Кроме того, следует слить из бачка всё тормозную жидкость. Удобнее всего это делать с помощью медицинского шприца (если его под рукой не оказалось, подойдёт и медицинская груша). Без этих подготовительных мероприятий поменять цилиндр не удастся.

1. Рожковым ключом отворачиваются крепёжные гайки на тормозных шлангах. Шланги аккуратно извлекаются из корпуса цилиндра. В освободившиеся гнёзда вворачиваются болты на 8. Они послужат заглушками и не позволят тормозной жидкости вытечь при наклоне и снятии цилиндра. Тормозные шланги также затыкаются болтами на 6 для предотвращения утечки.

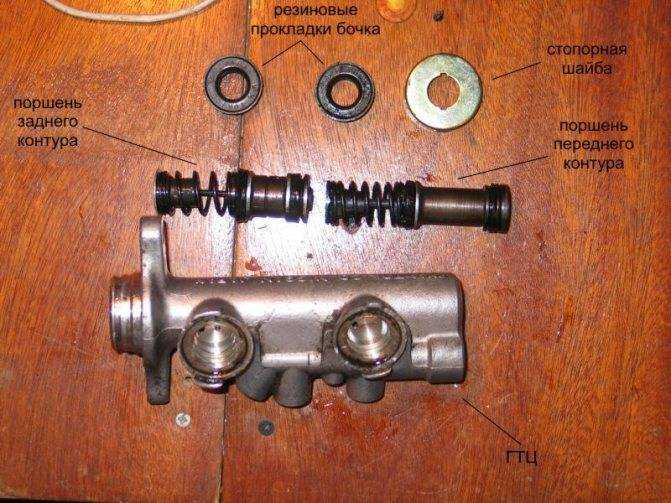

Разборка цилиндра и установка нового ремкомплекта

Если водитель решил обойтись без замены цилиндра и поменять только уплотнительные манжеты, то цилиндр придётся разобрать. Последовательность действий перечислена ниже.

1. Вначале отвёрткой снимается резиновый уплотнитель, стоящий в корпусе цилиндра со стороны крепёжного фланца.
2. Теперь цилиндр следует вертикально поставить в тиски. И с помощью рожкового ключа на 22 немного ослабить переднюю заглушку. Ключом на 12 откручиваются ограничительные болты, находящиеся рядом с ней.

12 проблем с тормозами: простая диагностика своими силами

УАЗ 3741 или 452, называемый народом «буханка», является самым знаменитым творением Ульяновского авто запомнилась как надежный автомобиль скорой помощи, аварийной газовой службы, полиции, водоканала. У нее множество положительных качеств. Она неприхотлива в обслуживании, обладает отличной проходимостью и выносливостью.

Но при всех своих достоинствах, как и любая машина, она рано или поздно нуждается в частичном или капитальном ремонте. С этой целью необязательно обращаться в сервисные центры. Отечественный автомобиль устроен не очень сложно, и разобраться в ремонте некоторых его частей можно самостоятельно.

Ремонт задних(барабанных) тормозов на автомобиле ГАЗель

Перед началом проведения работ по ремонту задних тормозных механизмов необходимо очистить их от грязи, а так же продуктов износа и продуть сжатым воздухом.

Разбирать задние тормоза необходимо в следующей последовательности:

– снять тормозные колодки (см. подраздел «Замена колок тормозных механизмов задних колес»);

– от цилиндра отсоединить трубопровод, снять цилиндр и разобрать его. Для того что бы разобрать цилиндр необходимо снять резиновые защитные колпаки. После этого на 90° повернуть поршни и вытащить их из цилиндра. Пружинные кольца удалять не нужно. Если возникла такая необходимость то кольцо можно удалить, с помощью специальных круглогубцев (см.рис. ниже). Для этого нужно в отверстия кольца (диаметр губок 4 мм, высота 5 мм) вставить круглогубцы и сжать их и вынуть сначала одно кольцо, а затем второе из цилиндра. Выкрутить и вынуть клапан прокачки цилиндра.

Разобранные детали теплой водой и просушить их с помощью сжатого воздуха, а затем провести осмотр деталей на повреждения.

С внутренней стороны на рабочей поверхности барабана недопускаются глубокие риски и задиры. При наличии глубоких рисок или задиров тормозной барабан необходимо заменить на новый или расточить, но не более чем на 281,5+0,21 мм, что бы не снизить его прочность.

При очень глубоких рисках или при большом износе рабочей поверхности барабана до диаметра 283 мм барабан необходимо заменить на новый в сборе со ступицей. Разрешается замена только барабана при этом необходимо обязательно произвести обработку в сборе со ступицей его рабочей поверхности до размера (Ø 280+0,21 мм) и обеспечения допуска радиального биения.

Тормозные колодки имеющие большой износ (до толщины 1мм) необходимо заменить на новые. В случае замасливиания колодок необходимо их промыть бензином, просушить их и произвести зачистку шкуркой.

Не допускается замена только одной колодки одного механизма. Также замену нужно проводить сразу на обоих тормозных механизмах, чтобы избежать увода автомобиля в сторону при его торможении.

Также нужно проверить, отверстия крепления щита и тормозных цилиндров, на их разбив. Защитный щит должен быть прямой, без трещин при их наличии щит необходимо заменить.

Цилиндр и его детали нужно хорошо промыть в тормозной жидкости. Рабочею поверхность цилиндра нужно очистить салфеткой она должна быть гладкая, без каких либо рисок или шероховатостей. Если на поршень цилиндра есть задиры, коррозия или поршень имеет односторонний износ, то его следует заменить на новый.

В случае если уплотнительные кольца потеряли эластичность или форму, то их нужно заменить на новые.

Не допускается на защитных чехлах цилиндров даже малейших повреждений, при их наличии нарушается герметичность, что приводит к попаданию влаги и образованию коррозии.

При замене накладок на тормозных колодках, необходимо выполнить следующее:

— перед тем как склеивать накладку с колодкой следует хорошо зачистить и продуть сжатым воздухом внутреннею сторону накладки;

— для склеивания использовать клей ВС-10Т ГОСТ 22345-77 нанести его равномерным слоем и дать при температуре помещения подсохнуть в течении 1 часа;

— в специальном приспособлении сжать колодку с накладкой с усилием в 500-800 кПа (5-8 кгс/см2 ). Не допускать выступания накладки за край колодки. После склеивания необходимо поместить приспособление с колодкой в печь с температурой в 175-185 °С на 40 мин;

— охладить в течении 3 часов приспособление с колодкой до температуры окружающей среды;

— испытать склеенную накладку на сдвиг с колодки в поперечном направлении. Приклеенная накладка должна выдерживать силу сдвига в 23000-26000 Н (2300-2600 кгс).

После склеивания необходимо отшлифовать накладку, чтобы её радиус был меньше радиуса барабана на 0,1-0,3 мм, что облегчает установку и ускорит приработку колодок.

Сборку задних тормозов проводят обратном порядке. При этом нужно учитывать следующее:

– детали цилиндров перед сборкой нужно промыть и продуть сжатым воздухом, после поместить в тормозную жидкость;

– прорезь упорного кольца регулировки должна быть строго в вертикальной плоскости. Упорное кольцо устанавливается на глубину в цилиндре согласно рисунку

– при сборке следить, что бы на уплотнительные кольца не попало масло, керосин, смазка и тд, кольца должны быть чистыми и не должны быть перекручены.

При сборке и установке кронштейн кабеля АБС ориентировать до касания в бобышку цилиндра.

После сборки необходимо долить тормозную жидкость в бачок и прокачать тормоза, согласно инструкции «Прокачка тормозной системы на автомобиле ГАЗель Некст.».

Размеры сопрягаемых деталей тормозного управления.

Порядок действий при замене ГТЦ.

На большинстве современных машин, главный цилиндр системы остановки располагаются под капотом со стороны водителя. Основной цилиндр устанавливается на вакуумный усилитель. В случае если вы являетесь владельцем более ранней модели автомобиля, возможно главный цилиндр закреплён прямо на корпусе машины, поскольку вакуумный усилитель попросту отсутствует. В большей степени процесс замены главного тормозного цилиндра аналогичен. Основное отличие может быть заметно только в способе крепления различных элементов системы.

1. Для удобства проведения работ, необходимо загнать автомобиль на смотровую яму или эстакаду. После этого, устанавливаем стояночный тормоз и открываем крышку капота. Далее, необходимо слить всю рабочую смесь из системы в заранее приготовленную ёмкость. В случае если за время эксплуатации автомобиля рабочая смесь не загрязнилась, то можно использовать ее вторично.

2. Откручиваем крепежи проводников цилиндра. После этого необходимо выпустить из них остатки жидкости.

3. Следующим шагом ослабляем фиксаторы шлангов, которые идут от расширительного бачка с рабочей смесью. Снимаем шланги и демонтируем бачок.

4. Далее, можно приступить к демонтажу самого цилиндра. После этого необходимо тщательно очистить рабочую поверхность перед установкой нового тормозного цилиндра. Устанавливаем исправный цилиндр и собираем систему в обратном порядке.

5. После замены ГТЦ, необходимо произвести его прокачку.

Прокачиваем ГТЦ своими руками.

Данная процедура является крайне важной при замене главного цилиндра системы и потребует достаточного количества усилий и внимательности. Прокачку главного тормозного цилиндра лучше всего производить вместе с помощником. Помимо напарника, необходимо запастись следующим набором инструментов и материалов:

Помимо напарника, необходимо запастись следующим набором инструментов и материалов:

• Гаечный ключ на 10.
• Тормозная жидкость.

На первый взгляд процедура прокачки главного тормозного цилиндра может показаться достаточно простой, но выполнить её самостоятельно без помощи проверенного напарника будет весьма проблематично. Поэтому для успешного и оперативного выполнения работ, необходимо прибегнуть к помощи напарника которому будет полезен опыт прокачки ГТЦ.

Порядок работ.

Система тормоза 1. Один из участников работ должен находиться на месте водителя.

Второй участник работ закрывает все отверстия в цилиндре кроме первого.

2. Далее, необходимо плавно утопить стоп педаль.

В это время необходимо закрыть все отверстия ГТЦ, после чего педаль необходимо вернуть в первичное состояние.

Данный процесс необходимо повторять до начала выделения жидкости из отверстий цилиндра.

3. В тот момент когда жидкость полностью наполнит сердце цилиндра и педаль остановки будет находиться в первичном состоянии, к переднему отверстию необходимо присоединить проводник рабочей жидкости.

4. В момент последующего нажатия на педаль, необходимо выполнить окончательную затяжку штуцера.

Аналогичным методом производится прокачка второй секции ГТЦ.

5. После выполнения процедуры, необходимо присоединить все патрубки в исходное положение и диагностировать совокупность. Если в системе всё-таки образовался воздух, систему необходимо прокачать полностью.

При внимательном изучении инструкции и грамотном подходе к делу, прокачка ГТЦ вполне выполнимая процедура. Для сохранения срока службы компонентов тормозной системы и безопасности участников дорожного движения, регулярно проверяйте и обслуживайте стоп систему машины.

https://youtube.com/watch?v=CGGDk3F1hNY%3F

Своевременно заменяйте рабочую жидкость, согласно периоду указанному производителем. Для долгосрочной и бесперебойной работы тормозов, используйте жидкость от проверенных изготовителей.

Удачного обслуживания!

Порядок замены ремкомлекта главного тормозного цилиндра

Схема сцепления главного цилиндра ваз 2107 Признаками неисправности главного тормозного цилиндра и необходимости его ремонта являются следующие:

Протекание тормозной жидкости на корпус вакуумного усилителя тормозов, где находится стык с главным цилиндром. Это свидетельствует об износе манжета низкого давления и необходимости его замены.

Слишком мягкая педаль тормоза. Это может свидетельствовать о попадании воздуха в тормозную систему, об износе внутренней поверхности главного цилиндра или об износе манжет на его поршнях.

Подклинивание педали тормоза. Это явный признак перекрытия или засорения компенсационного отверстия в корпусе цилиндра.

Заедание педели тормоза при торможении. Это может быть вызвано подклиниванием поршней внутри главного цилиндра из-за попадания туда грязи. Это связано с повышенной гигроскопичностью тормозной жидкости, которая втягивает в себя не только дополнительную влагу ни и мелкие частицы мусора.

Невозврат педали тормоза в исходное положение. Это признак поломки или износа возвратных пружин главного тормозного цилиндра. Либо же неисправна педаль тормоза. Замена ремкомплекта главного тормозного цилиндра состоит из таких этапов:

1. Определить, где находится неисправность и удостоверится, что неисправен именно главный тормозной цилиндр.

Если при нажатии педали тормоза система не реагирует на первое нажатие, но реагирует на второе, то причина кроется в снижении давления в тормозной системе. Падение давления могут спровоцировать:

Вытекание тормозной жидкости и попадание в систему воздуха.

Износ уплотнителей в рабочих цилиндрах.

Износ составляющих компонентов главного тормозного цилиндра.

Явный признак износа элементов главного тормозного цилиндра является протекание тормозной жидкость в салон автомобиля через пыльник. Об этом можно узнать, если посмотреть на педальный узел, отодвинув коврик и другие помехи.

2. Подготовить рабочее пространства.

Перед заменой ремкомплекта главного тормозного цилиндра стоит подготовить всё необходимое. Для замены понадобиться:

Стол, где будет проводиться процедура замены.

Тиски.

Набор ключей, которыми можно зажать гайки диаметром до 36 мм.

Ветошь для протирки элементов главного тормозного цилиндра от тормозной жидкости.

3. Снять главный тормозной цилиндр.

Для начала нужно отключить минусовую клемму с аккумулятора и клеммы с бачка для тормозной жидкости. Всю тормозную жидкость из бачка необходимо удалить шприцом или грушей.

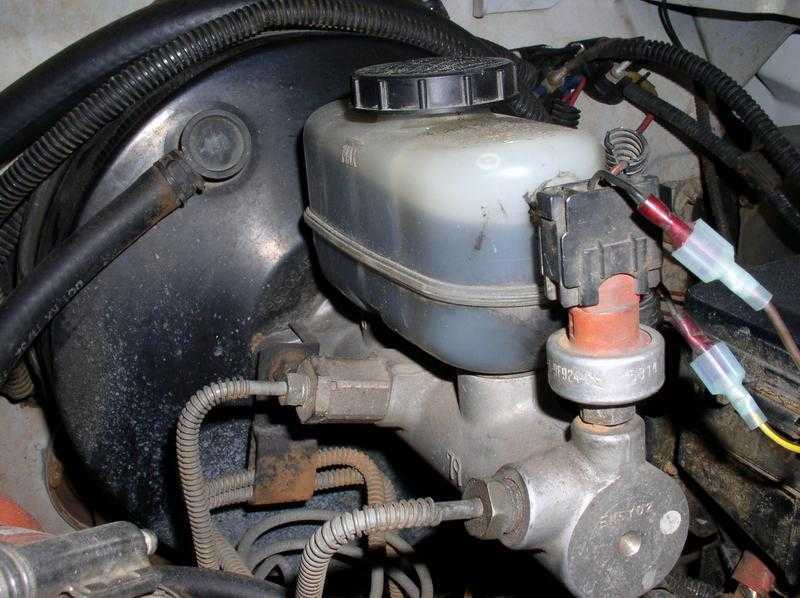

Главный тормозной цилиндр установлен на вакуумном усилителе и закреплён двумя шпильками. Чтобы снять главный тормозной цилиндр потребуется открутить шпильки, снять шланги, идущие к заднему тормозным контурам и к бачку с тормозной жидкостью

Момент затяжки гаек всех элементов очень большой, поэтому процедуру снятия необходимо проводить крайне осторожно и с подходящими ключами, чтобы не «слизать грани» гаек

4. Разобрать главный тормозной цилиндр.

Для разборки необходимо закрепить главный тормозной цилиндр в тисках и открутить гайку-пробку в центральной части прибора. Здесь нужно быть предельно осторожным, так как множество пружин, находящихся внутри цилиндра способны причинить травмы. Также стоит точно запомнить порядок расположения всех элементов внутри цилиндра, так как нарушение этого порядка во время сборки приведёт прибор в негодность. Все элементы прибора промыть и высушить.

5. Заменить ремкомплект главного тормозного цилиндра.

Произвести замену всех резиновых уплотнителей и манжет. При необходимости (если они очень износились или пришли негодность) заменить пружины и поршни главного тормозного цилиндра.

Также нужно убедиться с целости внутренней поверхности цилиндра. Любые царапины на ней – это повод полностью заменить агрегат, так как замена его элементов не даст нужного результата.

6. Собрать главный тормозной цилиндр.

Проводить сборку всех элементов следует в обратном к разборке агрегата порядке. Когда все элементы вставлены в корпус, производится вкручивание центральной пробки (при вкручивании придётся преодолеть некоторое усилие со стороны пружин.

7. Установить главный тормозной цилиндр на прежнее место в автомобиле и проверить его работу.

При установке главного цилиндра обратно в тормозную систему автомобиля, нужно правильно и прочно закрепить все шланги, вкручивая гайки точно по резьбе. После этого осуществить прокачку тормозной системы и сделать пробный заезд для проверки качества проделанной работы.

Таким образом, замена ремкомплекта главного тормозного цилиндра – процедура несложная и стане вполне по плечу большинству автомобилистов.

Разборка и ремонт ГТЦ

После демонтажа ГТЦ необходимо внимательно осмотреть его на предмет утечки жидкости. Если задний сальник влажный или мокрый, скорее всего, часть тормозной жидкости попала в ВУТ и разъедает его мембраны. Необходимо шприцем и тонкой трубочкой откачать жидкость из ВУТ.

Для разборки ГТЦ слейте с него жидкость, затем аккуратно зажмите в тисках таким образом, чтобы отверстия для установки бачка оказались внизу. Открутите стопорные винты, которые не позволяют поршням возвращаться излишне далеко. Извлеките ГТЦ из тисков и с помощью съемника снимите стопорное кольцо со стороны ВУТ. Вытащите первый поршень и пружину. Нередко второй поршень выходит с трудом, поэтому приходится или стучать ГТЦ по деревянному бруску, или глушить одно из отверстий дальнего цилиндра с помощью подходящего болта и подключать ко второму отверстию компрессор с давлением не меньше 6 атмосфер. Вытаскивая поршни, обязательно запоминайте, как установлены резиновые уплотнители и как расположены поршни, это очень поможет при сборке.

Внимательно осмотрите внутреннюю поверхность ГТЦ. Любые царапины ведут к снижению эффективности торможения, поэтому недопустимы. Если на внутренней поверхности обнаружены царапины, корпус или ГТЦ целиком необходимо заменить. Убедившись, что внутренняя поверхность ГТЦ не имеет повреждений, покупайте соответствующий ремкомплект. При выборе ремкомплекта отдавайте предпочтение изделиям, которые изготовлены предприятиями-партнерами крупных автопроизводителей. Нередко оригинальные ремкомплекты от одной марки или модели подходят к другой.

Снимите все старые резиновые уплотнители с поршней. Промойте поршни водой и просушите сжатым воздухом. Установите новые уплотнители из ремкомплекта. Перед установкой обязательно смажьте их тормозной жидкостью, это облегчит их посадку на место и предотвратит повреждение. Не перепутайте направление установки манжет. Перед сборкой ГТЦ промойте его корпус водой с моющими средствами, просушите сжатым воздухом и обильно смажьте тормозной жидкостью. Не используйте для промывки бензин или другие нефтепродукты, если вы некачественно смоете их, то они разъедят резиновые уплотнители. Установите на место поршни, закрутите стопорные болты, вставьте задний сальник и стопорное кольцо.

Диагностика и ремонт

Из перечисленных выше признаков нетрудно понять, что в большинстве случаев источник проблем один – резинотехнические изделия, пришедшие в негодность. Манжеты трескаются и набухают, в результате перепускают жидкость и закрывают сбросные отверстия. Отсюда рекомендация: все «резинки» тормозной системы следует менять с интервалом примерно 100 тыс. км, не дожидаясь критического износа.

Прежде чем проверить ГТЦ на работоспособность, убедитесь в отсутствии других неисправностей:

1. Осмотрите узлы колес с внутренней стороны на предмет протечки тормозной жидкости из рабочих цилиндров.
2. Проверьте целостность расширительного бачка и уровень жидкости в нем.
3. Заведите двигатель и на холостом ходу передавите патрубок отбора вакуума к усилителю. Если обороты двигателя заметно выросли, имеет место подсос воздуха и главный цилиндр, скорее всего, исправен.

Явный симптом, указывающий на поломку основного гидроцилиндра, – капли тормозной жидкости на корпусе. Обнаружив протекание, смело демонтируйте агрегат и разбирайте в поисках причины. Другие распространенная неполадка – перетекание жидкости сквозь уплотнители – диагностируется так:

1. Откройте крышку расширительной емкости и посадите на водительское место помощника.
2. Прислушиваясь к звукам в бачке, отдайте команду помощнику нажать педаль.
3. Если педаль идет легко, а в резервуаре слышится бульканье, туда поступает жидкость. Причина – изношенные манжеты неспособны создать давление в контурах, жидкость просачивается через неплотности и попадает в емкость.

Также на проблемы ГТЦ указывает заклинивание либо слишком малый ход педали. Сядьте за руль, нажмите ее несколько раз, и заведите мотор, удерживая педаль ногой. Если она провалилась до пола или не сдвинулась с места, разбирайте гидроцилиндр.

Чтобы произвести замену либо ремонт главного тормозного цилиндра, нужно снять агрегат с автомобиля. Работы ведутся в следующем порядке:

1. Откачайте жидкость из бачка шприцем. Если манжеты перепускают, надавите несколько раз педаль и отсосите поступившие излишки жидкости.
2. Снимите расширительный бачок.
3. Опорожнять все тормозные контуры необязательно. Подставив небольшую емкость, отверните гайку первой трубки и аккуратно отведите ее в сторону, заткнув деревянной палочкой.
4. Повторите операцию со второй трубкой, открутите крепление фланца ГТЦ и снимите агрегат.

Дальнейшие действия зависят от конструкции главного цилиндра. Если элемент полностью разбирается, поменяйте резиновые уплотнители. В противном случае придется заменить поршни в сборе. Предварительно вымойте корпус и все отверстия спиртом, использовать бензин не допускается. После сборки долейте жидкость и прокачайте тормозную систему для удаления воздуха.
