Устройство и ремонт главного тормозного цилиндра на автомобиле ваз 2107

Абсолютные неисправности ТС

В процессе эксплуатации тормозящие функции системы ухудшаются. Это связано с износом узлов, агрегатов и деталей, для которых требуется ремонт. Некоторые неисправности ТС предусмотрены специальным «Перечнем…», и с ними запрещается движение.

Неэффективность рабочей ТС

Наиболее распространенная неисправность тормозной системы (в том числе и ВАЗ-2107) – это неэффективность, которая диагностируется двумя основными параметрами (при осуществлении специализированного инструментального исследования):

• увеличением тормозного пути;
• ростом установившегося замедления при торможении.

Подобные неисправности можно определить и «на глаз». После движения на легковом автомобиле по сухой дороге со скоростью 40 км/ч при осуществлении торможения автомобиль проходит расстояние, превышающее 12,2 м. В этом случае, согласно пункту 2.3.1 ПДД, использование транспортного средства запрещается (даже до места стоянки или ремонта). Указанная неисправность может быть обусловлена:

1. наличием воздуха в системе;
2. утечкой жидкости из системы;
3. изношенностью колодок;
4. выходом из строя главного или колесных цилиндров.

Иными словами, мониторингу должна быть подвержена практически вся ТС. Ремонт (замена) узлов и агрегатов потребует прокачки системы для удаления из нее воздуха.

Негерметичность рабочей ТС

В ходе работы ТС узлы, агрегаты и детали подвергаются износу, что приводит к разгерметизации системы и утеканию тормозной жидкости. Чаще всего это происходит в тормозных шлангах или колесных цилиндрах. Ремонт неисправности осуществляется путем мониторинга течи и замены поврежденных элементов.

Негерметичность системы тоже исключает возможность эксплуатации автомобиля (согласно пункту 2.3.1 ПДД).

Неэффективность стояночной ТС

Данный дефект — самый распространенный, когда автомобиль осуществляет непроизвольное движение даже при зафиксированном «ручнике». Это обусловлено износом колодок, дисков или барабанов, а также вытягиванием тросовых элементов.

Согласно требованиям «Перечня…», стояночная ТС должна обеспечивать неподвижное состояние легкового автомобиля:

• на уклоне до 16% при полной нагрузке;
• на уклоне 23% в снаряженном состоянии.

В том случае, когда данные требования не выполняются, двигаться на автомобиле можно только до места стоянки или ремонта. Ремонт неисправности обеспечивается регулировкой натяжения троса специальной гайкой или заменой изношенных деталей.

Какой цилиндр ставить в случае замены

Чтобы избежать проблем при эксплуатации, лучше отыскать оригинальный ГТЦ тольяттинского производства, каталожный номер 21013505008. Но поскольку семейство автомобилей ВАЗ 2107 давно не выпускается, найти указанную запчасть становится непросто, особенно в отдалённых регионах. Альтернатива — изделия других производителей, неплохо зарекомендовавших себя на российском рынке:

• ATE;
• «БелМаг»;
• «Базальт»;
• LPR;
• Fenox.

Судя по отзывам владельцев «семёрок» на тематических форумах, брак чаще всего попадается среди изделий бренда «Фенокс». Совет касательно покупки оригинальных запчастей: не приобретайте таковые на рынках и непроверенных магазинах, в подобных точках продаётся много подделок.

Оригинальные запчасти тормозной системы в заводской упаковке становятся редкостью и довольно часто подделываются

Бракованные запчасти попадались и во времена СССР. Помню случай из детства, когда отец взял меня перегонять из автосалона свои первые «Жигули». 200 км пути мы преодолевали всю ночь, поскольку на задних и передних колёсах самопроизвольно сжимались колодки, сильно грелись обода. Причину выяснили позже — брак заводского главного цилиндра, который бесплатно заменили на СТО по гарантии.

Проверка системы после прокачки

Если работа выполнена правильно, тормозная педаль будет достаточно тугой уже в начале своего хода. Однако перед тем, как тронуться с места, ее все равно необходимо нажать несколько раз.

Тормоза необходимо проверять на небольшой скорости на площадке (грунтовой или асфальтовой), где нет людей и других автомобилей. При этом машину не должно заносить в сторону, а все колеса должны равномерно выполнять свою работу, о чем говорят следы тормозного пути.

У водителя всегда должна быть возможность маневрирования на тот случай, если эффективность торможения будет низкой. Нельзя гасить скорость, двигаясь прямо на стену или другое препятствие, чтобы не подвергать себя риску.

Удаление воздуха путём прокачки

Если в процессе ремонта из контура вытекло много жидкости и в системе образовались воздушные пузыри, отремонтированные гидроцилиндры не смогут нормально функционировать. Контур необходимо прокачать, пользуясь инструкцией:

1. Наденьте на сбросной штуцер накидной ключ и прозрачную трубку, направленную в бутылку.

   Бутылка с трубкой подсоединяется к штуцеру на переднем суппорте или задней ступице

2. Попросите помощника выжимать тормозную педаль по 4—5 раз, удерживая её в конце каждого цикла.
3. Когда помощник останавливается и держит педаль, ослабляйте штуцер надетым ключом и наблюдайте за протоком жидкости по трубке. Если видны воздушные пузырьки, затягивайте гайку и командуйте помощнику снова накачивать давление.

   В процессе прокачки штуцер отворачивается на пол-оборота, не больше

4. Процедура повторяется, пока вы не увидите в трубке чистую жидкость без пузырей. Тогда окончательно затяните штуцер и устанавливайте колесо.

Перед удалением воздуха и в процессе прокачки бачок пополняется новой жидкостью. Рабочее вещество, наполненное пузырьками и слитое в бутылку, использовать повторно нельзя. По окончании ремонта проверьте работоспособность тормозов на ходу.

Пару слов напоследок

Коротко несколько советов:

• Выбирайте качественное масло! Остерегайтесь подделок.
• Следите за состоянием двигателя. Если масло течет – это не признак того, что оно есть, это необходимо устранять!
• Вовремя меняйте масло. Не допускайте работы двигателя на масле, которое уже потеряло свои эксплуатационные свойства. Это грозит интенсивным изнашиванием двигателя, в том числе и кривошипно-шатунного механизма, ремонт которого стоит не так уж и дешево!
• Не упускайте из внимания состояние заливной пробки!

Просмотрите видео по замене масла, чтобы было более понятно, что, как и зачем делать.

Следите за автомобилем, и он прослужит вам еще долго!

Источники

• http://remont-avtovaz.ru/kakoe-maslo-zalivat-v-dvigatel-kpp-i-mosty-na-zimu-v-vaz/
• http://masteravaza.ru/dvigatel/zamena-masla-dvigatel/vaz-2104-zamena-masla-v-dvigatele-251

Главный тормозной цилиндр ВАЗ 2106 ремонт

Система тормозов автомобиля относится к системам его жизнеобеспечения и потому любые неисправности системы сразу подлежат ремонту.

Отказ тормозной системы автомобиля может быть вызван несколькими причинами. Это может быть:

• Наличие воздуха в системе гидропривода тормозов;
• Подтекание тормозной жидкости;
• Неисправность вакуумного усилителя тормозов;
• Подклинивание поршней рабочих или главного цилиндра тормозов;
• Ослабление крепления датчика включения стоп сигналов (в народе известного, как «жабка»);
• Заклинивание троса ручного тормоза;
• «Срастание» внутренних стенок тормозного шланга заднего контура тормозов;
• Неисправность главного цилиндра тормоза. Либо подтекание двух воротничковой манжеты, износ манжет поршней, либо поломка одной или двух возвратных пружин.;
• И другие неисправности.

Лишь проверив все перечисленные возможные причины отказа тормозов и убедившись, что неисправность находится в главном цилиндре,

https://youtube.com/watch?v=Z63TGd40yhM

Признаками неисправности главного цилиндра являются:

• Следы тормозной жидкости на корпусе вакуумного усилителя тормозов;
• Невозможность прокачать тормоза;
• Проваливающаяся педаль тормоза, либо заклинившая;
• Рывки при ходе педали тормоза.

Данная операция, как — главный тормозной цилиндр ВАЗ 2106 ремонт выполняется с использованием смотровой ямы, либо эстакады. Работу можно выполнить и без смотровой ямы, но это значительно усложнит сам процесс ремонта, так как после ремонта главного тормозного цилиндра потребуется прокачка тормозов. Это, в свою очередь, потребует дополнительно снятия колес заднего моста. Плюс к этому, при наличии смотровой ямы, можно сделать попутно полную ревизию тормозной системы и отрегулировать при необходимости трос ручного тормоза.

Порядок выполнения работы по замене:

• Ослабить хомуты (если уже стоят не заводские стяжки) на сливных шлангах от бачков с тормозной жидкостью. При наличии заводских колец – стяжек на шлангах, шланги можно снять просто с небольшим усилием потянув их на себя. Слить тормозную жидкость с бачков главного цилиндра в предварительно приготовленную емкость.
• Используя специальный ключ для откручивания тормозных трубок, отдать штуцера трубок на главном цилиндре тормоза.
• Аккуратно отогнув трубки, отвести их в сторону от главного цилиндра тормоза.
• Отдать гайки крепления главного цилиндра к корпусу вакуумного усилителя тормозов.
• Снять главный цилиндр тормозов.

Дальнейшую работу необходимо выполнять на верстаке, либо столе, либо любой ровной плоскости, на которой не должно быть ничего кроме чистой ветоши.

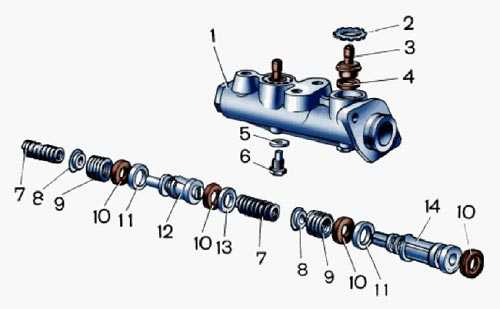

В главном цилиндре находится два поршня (по числу тормозных контуров), в нижней части которых сделаны специальные прорези, ограничивающие их ход в теле цилиндра. Поршня фиксируются двумя специальными стопорными болтами, тело которых входит в эти прорези.

В первую очередь снимается пыльник, затем отдается болт, фиксирующий первый поршень. Далее, если поршень не выходит сам под действием возвратной пружины, то на поршень нужно немного надавить, несколько утопив его внутрь цилиндра, после чего, как правило, он свободно выходит. Тоже самое проделывается со вторым поршнем – отдается фиксирующий болт и вынимается поршень.

Как было сказано выше, все раскладывается в порядке снятия и проводится замена уплотнительных манжет главного цилиндра. При замене манжет удобнее всего пользоваться пластиковым конусом, которые обычно идут в ремкомлекте к главному цилиндру тормоза.

При этом. После разборки главного цилиндра тормоза, необходимо проверить «зеркало» цилиндра. Если внутри цилиндра имеются раковины, или в какой — либо части отсутствует блеск (эллипс), то цилиндр подлежит замене, так как установки новых манжет хватит ненадолго, либо вообще не удастся прокачать тормоза.

После замены манжет на поршнях и двух воротничковой манжеты, все собирается в обратном порядке, заливается тормозная жидкость, тормоза прокачиваются и делается пробный выезд для проверки работы тормозов.

Читайте так-же, другие обзоры

Главный, передний и задний тормозные цилиндр ВАЗ 2114, цены

http://fb.ru/article/342827/vaz—glavnyiy-tormoznoy-tsilindr-printsip-rabotyi-ustroystvo-remonthttp://bumper.guru/klassicheskie-modeli-vaz/tormoza/glavnyy-tormoznoy-cilindr-vaz-2106.htmlhttp://vz06-up.ru/ts/glavnyj-tormoznoj-tsilindr-vaz-2106.htmlhttp://rem-vaz.ru/remont-vaz-2106/tormoz-sistema/kak-razobrat-i-sobrat-glavnyj-tormoznoj-cilindr-vaz-2106-2103.htmlhttp://autogrep.ru/review/401.html

Порядок замены ремкомлекта главного тормозного цилиндра

Схема сцепления главного цилиндра ваз 2107 Признаками неисправности главного тормозного цилиндра и необходимости его ремонта являются следующие:

Протекание тормозной жидкости на корпус вакуумного усилителя тормозов, где находится стык с главным цилиндром. Это свидетельствует об износе манжета низкого давления и необходимости его замены.

Слишком мягкая педаль тормоза. Это может свидетельствовать о попадании воздуха в тормозную систему, об износе внутренней поверхности главного цилиндра или об износе манжет на его поршнях.

Подклинивание педали тормоза. Это явный признак перекрытия или засорения компенсационного отверстия в корпусе цилиндра.

Заедание педели тормоза при торможении. Это может быть вызвано подклиниванием поршней внутри главного цилиндра из-за попадания туда грязи. Это связано с повышенной гигроскопичностью тормозной жидкости, которая втягивает в себя не только дополнительную влагу ни и мелкие частицы мусора.

Невозврат педали тормоза в исходное положение. Это признак поломки или износа возвратных пружин главного тормозного цилиндра. Либо же неисправна педаль тормоза. Замена ремкомплекта главного тормозного цилиндра состоит из таких этапов:

1. Определить, где находится неисправность и удостоверится, что неисправен именно главный тормозной цилиндр.

Если при нажатии педали тормоза система не реагирует на первое нажатие, но реагирует на второе, то причина кроется в снижении давления в тормозной системе. Падение давления могут спровоцировать:

Вытекание тормозной жидкости и попадание в систему воздуха.

Износ уплотнителей в рабочих цилиндрах.

Износ составляющих компонентов главного тормозного цилиндра.

Явный признак износа элементов главного тормозного цилиндра является протекание тормозной жидкость в салон автомобиля через пыльник. Об этом можно узнать, если посмотреть на педальный узел, отодвинув коврик и другие помехи.

2. Подготовить рабочее пространства.

Перед заменой ремкомплекта главного тормозного цилиндра стоит подготовить всё необходимое. Для замены понадобиться:

Стол, где будет проводиться процедура замены.

Тиски.

Набор ключей, которыми можно зажать гайки диаметром до 36 мм.

Ветошь для протирки элементов главного тормозного цилиндра от тормозной жидкости.

3. Снять главный тормозной цилиндр.

Для начала нужно отключить минусовую клемму с аккумулятора и клеммы с бачка для тормозной жидкости. Всю тормозную жидкость из бачка необходимо удалить шприцом или грушей.

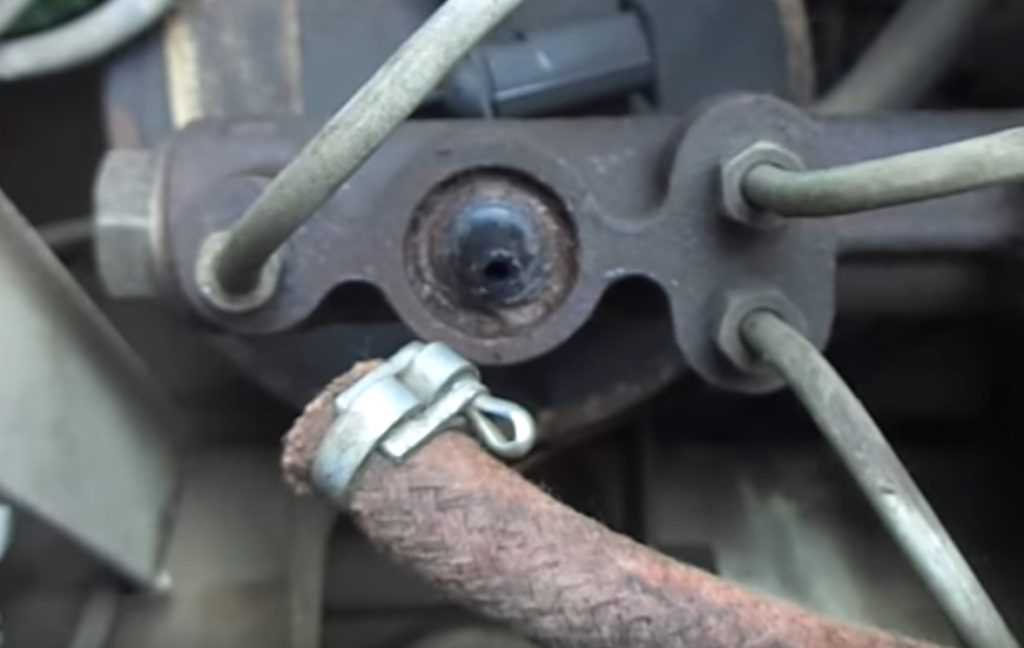

Главный тормозной цилиндр установлен на вакуумном усилителе и закреплён двумя шпильками. Чтобы снять главный тормозной цилиндр потребуется открутить шпильки, снять шланги, идущие к заднему тормозным контурам и к бачку с тормозной жидкостью

Момент затяжки гаек всех элементов очень большой, поэтому процедуру снятия необходимо проводить крайне осторожно и с подходящими ключами, чтобы не «слизать грани» гаек

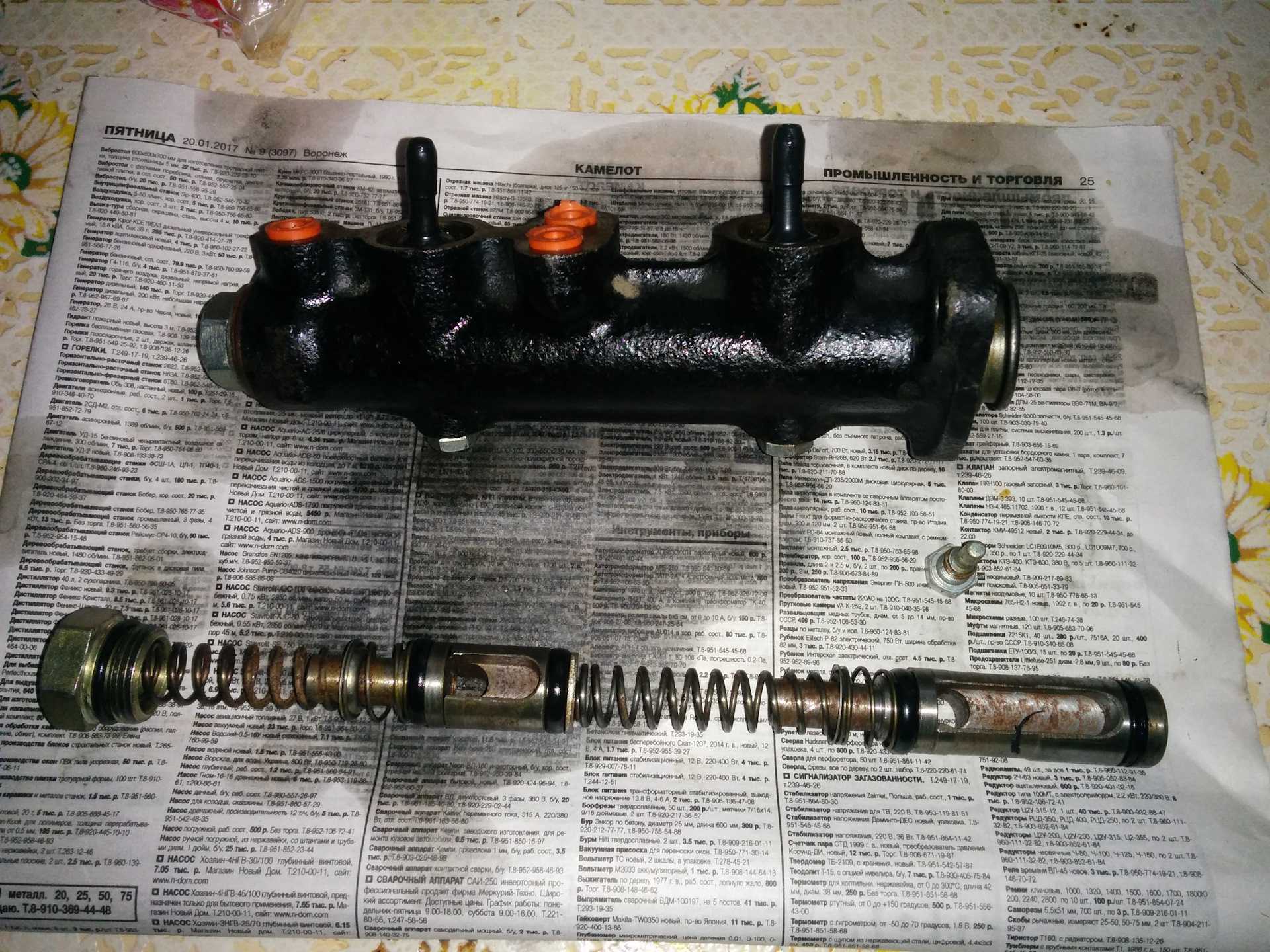

4. Разобрать главный тормозной цилиндр.

Для разборки необходимо закрепить главный тормозной цилиндр в тисках и открутить гайку-пробку в центральной части прибора. Здесь нужно быть предельно осторожным, так как множество пружин, находящихся внутри цилиндра способны причинить травмы. Также стоит точно запомнить порядок расположения всех элементов внутри цилиндра, так как нарушение этого порядка во время сборки приведёт прибор в негодность. Все элементы прибора промыть и высушить.

5. Заменить ремкомплект главного тормозного цилиндра.

Произвести замену всех резиновых уплотнителей и манжет. При необходимости (если они очень износились или пришли негодность) заменить пружины и поршни главного тормозного цилиндра.

Также нужно убедиться с целости внутренней поверхности цилиндра. Любые царапины на ней – это повод полностью заменить агрегат, так как замена его элементов не даст нужного результата.

6. Собрать главный тормозной цилиндр.

Проводить сборку всех элементов следует в обратном к разборке агрегата порядке. Когда все элементы вставлены в корпус, производится вкручивание центральной пробки (при вкручивании придётся преодолеть некоторое усилие со стороны пружин.

7. Установить главный тормозной цилиндр на прежнее место в автомобиле и проверить его работу.

При установке главного цилиндра обратно в тормозную систему автомобиля, нужно правильно и прочно закрепить все шланги, вкручивая гайки точно по резьбе. После этого осуществить прокачку тормозной системы и сделать пробный заезд для проверки качества проделанной работы.

Таким образом, замена ремкомплекта главного тормозного цилиндра – процедура несложная и стане вполне по плечу большинству автомобилистов.

Причины поломки

Чаще всего неисправность ГТЦ связана с нарушением целостности или разбуханием резиновых уплотнений в основном цилиндре, а также со снижением функции перепускных отверстий, которые забиваются грязью.

Определить это можно по следующим признакам:

• колеса полностью не растормаживаются, а колодки при езде сильно нагреваются;
• педаль начинает работать только в конце хода;
• для сброса скорости приходится прилагать большое усилие;
• маленький ход педали;
• автомобиль долго замедляется.

Самый верный признак, указывающий на то, что основной цилиндр неисправен — это появление на корпусе капелек тормозной жидкости. Они возникают при давлении в ГТЦ. Когда оно сбрасывается, в корпус может подсасываться воздух.

При любой неполадке агрегат необходимо демонтировать, разобрать, провести диагностику его деталей и заменить пришедшие в негодность на новые.

Ремонтируем своими руками главный тормозной цилиндр ВАЗ 2107

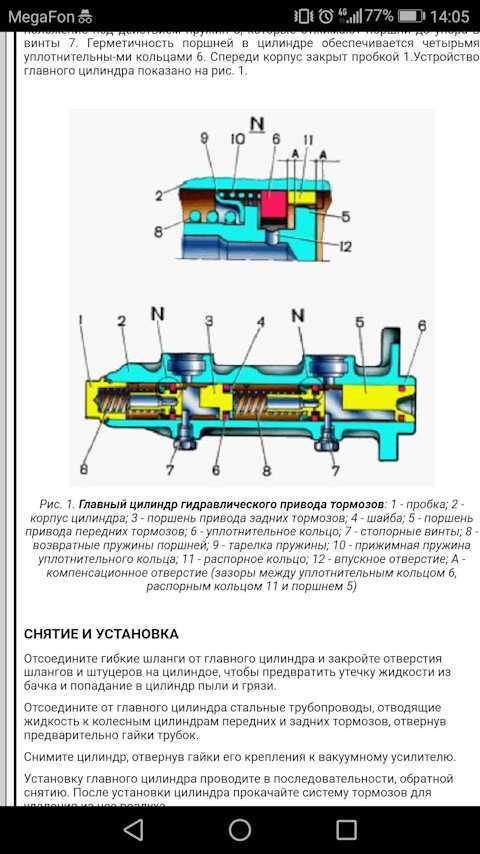

ГТЦ: устройство и назначение

На ВАЗ 2107 установлена гидравлическая система тормозов из двух контуров. Когда выходит из строя один из контуров, торможение продолжает другой. Это повышает безопасность движения. Главный цилиндр меняет давление в контурах в зависимости от того, в каком положении находится педаль тормоза. ГТЦ расположен на задней стенке моторного отсека. Его можно обнаружить под расширительным бачком из двух секций, в который залита тормозная жидкость (ТЖ). Выглядит в виде продолговатого цилиндра с отверстиями для подключения тормозных шлангов.

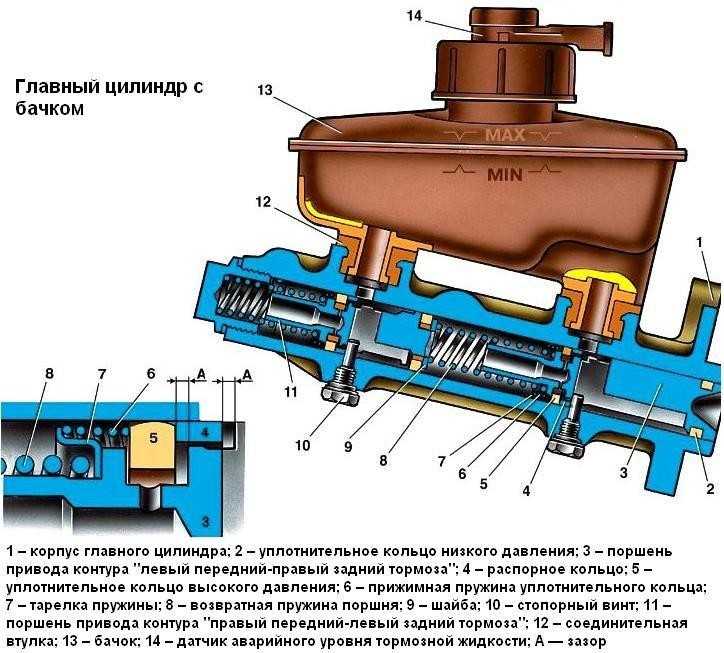

В корпусе ГТЦ установлены 2 поршня с уплотнительными манжетами. Они располагаются последовательно друг за другом. Первый движется за счет воздействия на него толкателя педали, обслуживает контур задних колес. Он заставляет двигаться второй поршень, который действует на два тормозных контура передних колес. Пружины, которые находятся между поршнями возвращают их на место, когда водитель отпускает педаль тормоза.

ГТЦ выполняет следующие функции:

• распределяет ТЖ по двум тормозным контурам, которые по отдельности обслуживают передние колеса;
• передает усилие тормозной педали с помощью жидкости рабочим цилиндрам (РЦ);
• направляет лишнюю ТЖ в расширитель;
• возвращает в начальное положение педаль и шток, когда водитель больше не жмет на педаль.

Чтобы не было проблем с тормозами при дальнейшей эксплуатации, для замены нужно покупать оригинальное изделие, желательно тольяттинского завода с артикулом 21013505008.

Методы диагностики и возможные неисправности ГТЦ

Необходимость в диагностике ГТЦ возникает при появлении следующих симптомов:

• на приборной панели горит индикатор, предупреждающий о недостаточном уровне тормозной ТЖ;
• для того, чтобы затормозить, нужно сильно давить на педаль;
• большой свободный ход педали, порой она проваливается;
• при резком торможении машина уходит в сторону от направления движения;
• машина медленно тормозит, педаль максимально отжата;
• утечка ТЖ из бачка.

Сначала осматривается область под ГТЦ на предмет потеков. Обычно они видны на лонжероне и вакуумном усилителе. Если корпус бачка цел, нужно снять и отремонтировать или заменить ГТЦ.

Чтобы выявить неисправности главного цилиндра без диагностики остальных деталей системы тормозов, нужно выполнить следующие действия:

с помощью ключа вывернуть из гнезд тормозные трубки, а на их место вкрутить винты с мелкой резьбой;

• выходные отверстия демонтированных снятых трубок заглушить деревянными чопиками или колышками;
• далее нужно несколько раз нажать на педаль.

Если ГТЦ исправен, после нескольких нажатий камеры наполнятся жидкостью и на педаль невозможно будет нажать. На неисправном элементе уплотнительные манжеты пропускают жидкость, и она попадает обратно в расширитель, педаль продолжает проваливаться. Для подтверждения неисправности ГТЦ, нужно выкрутить гайки на цилиндре и сдвинуть его в сторону от вакуумного усилителя, из отверстия вытечет ТЖ.

Порой приходят в негодность уплотнители второй камеры, на первой они справляются со своей функцией. В этом случае при проверке педаль тормоза будет проваливаться медленнее. При исправном ГТЦ педаль невозможно отжать более 3-х раз, так как жидкости некуда вытекать из цилиндра.

Как заменить ГТЦ и поменять манжеты

Проблемы с ГТЦ решаются двумя способами:

1. Разборкой и чисткой устройства с заменой уплотнителей из ремкомплекта.
2. Полной заменой ГТЦ.

Надежнее всего второй вариант.

Для проведения работ необходимо подготовить:

• набор ключей;
• спецключ для выкручивания тормозных трубок;
• отвертка;
• груша или шприц;
• узкогубцы;
• пластиковый бутыль для жидкости;
• ветошь;
• репкомплект или новый ГТЦ.

Для заглушек нужно заготовить деревянные чопики длиной 6 мм с заостренным концом. После ремонта следует обязательно прокачать тормозные контуры. Для этой процедуры нужно приготовить тормозную жидкость, ключ для откручивания штуцеров на рабочих цилиндрах, баллонный ключ, прозрачная трубка и бутылка. Если будут меняться манжеты, их нужно подбирать в соответствии с ГТЦ. Изделия разных производителей могут отличаться. Покупать следует оригинал ГТЦ

Снятие и монтаж главного цилиндра

Чтобы сохранить ТЖ из бачка, ее откачивают с помощью груши или шприца в подготовленную тару. Демонтаж ГТЦ осуществляется по следующему алгоритму:

Способы прокачки

Легче и проще выполнять данную процедуру с помощником, но если напарника найти не удалось, работу можно сделать и самому. Затраты времени при этом будут больше.

Понадобятся следующие инструменты и материалы:

• рожковый (накидной) ключ 8 × 10 мм или спецключ для штуцера;
• пассатижи;
• свежая тормозная жидкость;
• баночка под отработанную «тормозуху»;
• резиновый шланг, надевающийся на штуцер с усилием.

С помощником

Порядок выполнения данной процедуры имеет определенную последовательность. Начинать нужно всегда с правого заднего колеса, поскольку протяженность трубопровода до него самая большая. После этого переходят на левое заднее колесо. Затем перемещаются к правому переднему, а за ним — к левому переднему колесу.

Работа выполняется в нижней части автомобиля, поэтому есть смысл воспользоваться смотровой ямой или эстакадой. Последовательность операций для каждого колеса одинакова, только передние придется снять.

Работа выполняется следующим образом:

1. При помощи рожкового ключа размером 8 × 10 мм нужно сдернуть с места штуцер, предварительно освободив его от резинового защитного колпачка. Ключом следует действовать аккуратно, чтобы не повредить грани.
2. На штуцер надеть резиновый шланг, второй конец которого необходимо опустить в баночку.
3. Если уровень объема рабочей жидкости в расширительном бачке находится не под пробкой, нужно долить новую. По мере работы он периодически контролируется, иначе все усилия могут оказаться напрасными, если в магистраль попадет воздух.
4. Помощник начинает качать тормозную педаль, нажимая и отпуская ее. Почувствовав сопротивление, он нажимает на нее и удерживает в этом положении.
5. Другой человек в это время выкручивает штуцер до того момента, как из шланга в баночку начнет выходить отработанная жидкость с содержащимися в ней пузырьками воздуха. Педаль при этом уйдет «в пол».
6. Когда жидкость перестанет выходить, штуцер нужно закрутить, педаль отпустить, процедуру повторить. Делается это до тех пор, пока вытекающая из шланга в баночку жидкость не станет однородной, без воздушных пузырьков.
7. Штуцер закрутить в последний раз. Шланг снять. Надеть защитный колпачок. Затем можно переходить к следующей ступице.

В отношении других колес выполняются аналогичные действия. Главное, не забывать периодически доливать в бачок жидкость и не отпускать педаль тормоза без команды.

Самостоятельно

Одному справиться с задачей сложнее, но не намного. Вопрос в том, чем и как заменить помощника. Для этого есть два варианта.

Способ № 1

При первом способе качать педаль придется рукой. Затем ее прижимают нижним концом ручного насоса, а верхний конец упирают в передний край кресла. Если длины насоса много или мало, выполняют регулировку сиденья. После того, как педаль зафиксируют насосом в положении «нажато», выпускают жидкость, ослабив штуцер. Затем его закручивают на место.

Если ручного насоса под рукой не оказалось, его можно заменить аналогичным подручным средством, например, куском трубы или другого металлопрофиля нужного размера.

Способ № 2

Для второго варианта понадобится специальное приспособление.

Оно состоит из:

• пробки, подходящей по резьбе к расширительному бачку;
• закрепленного на ней штуцера;
• резиновой трубки, которая либо накручивается на штуцер посредством накидной гайки, либо надевается на его ниппель и обжимается хомутом;
• на втором конце трубки устанавливается еще одна накидная гайка, которая накручивается на резьбу штуцера накачанной камеры (золотник перед этим удаляется).

Аналогичное приспособление можно купить и в автомагазине. Тогда даже золотник не придется выкручивать из камеры, поскольку изделие снабжено накидной гайкой от насоса.

Суть данного метода состоит в том, что воздух, выходящий из камеры, создает давление в магистрали. Благодаря этому, необходимость в помощнике отпадает

Важно не забыть предварительно залить в бачок технологическую жидкость под пробку и в процессе работы периодически контролировать ее уровень

Прокачиваться тормоза могут и с помощью другого приспособления, где вместо камеры и резинового шланга используется шприц, интегрированный с помощью герметика в крышку расширительного бачка.

Главный тормозной цилиндр ВАЗ 2101

Назначение и функции

При нажатии педали тормоза поршни ГТЦ начинают двигаться и сжимают тормозную жидкость, повышая её давление. Под воздействием жидкости в работу включаются рабочие тормозные цилиндры (РТЦ). Из них выходят поршни, которые прижимают колодки к тормозным дискам (спереди) и барабанам (сзади). Суть работы ГТЦ сводится к тому, что тормозная жидкость под давлением передаёт усилие от органов управления к рабочим элементам.

Тормозная система ВАЗ 2101 состоит из следующих узлов: 1 — защитный кожух переднего тормоза; 2, 18 — трубопроводы соединяющие два цилиндра суппорта переднего тормоза; 3 — суппорт; 4 — бачок гидропривода; 5 — выключатель стоп-сигнала; 6 — рычаг стояночного тормоза; 7 — регулировочные эксцентрики правого заднего тормоза; 8 — штуцер для прокачки гидропривода задних тормозов; 9 — регулятор давления; 10 — стоп-сигнал; 11 — колёсный цилиндр заднего тормоза; 12 — рычаг ручного привода колодок и разжимная планка; 13 — регулировочный эксцентрик левого заднего тормоза; 14 — тормозная колодка; 15 — направляющая заднего троса; 16 — направляющий ролик; 17 — педаль тормоза; 19 — штуцер для прокачки гидропривода передних тормозов; 20 — тормозной диск; 21 — главный цилиндр

На главный цилиндр возлагается две основные функции:

• передавать механическое воздействие от педали к колёсным цилиндрам;
• обеспечивать эффективное торможение транспортного средства.

Главный тормозной цилиндр расположен возле главного цилиндра сцепления и расширительного бачка с тормозной жидкостью

Принцип работы

Основными деталями главного цилиндра являются:

• корпус;
• бачок (резервуар) ГТЦ;
• поршень (2 шт.);
• возвратные пружины;
• уплотнительные манжеты.

Сверху к механизму посредством шлангов подводится тормозная жидкость из расширительного резервуара. Конструктивно главный распределитель разделён на 2 цилиндра, в каждом из которых есть свой поршень. С торца, обращённого к передней части автомобиля, установлена пробка с резьбой. С противоположной стороны находится фланец, посредством которого ГТЦ крепится к педальному узлу. Усилие от педали тормоза прилагается на первый поршень через шток, а жидкость к РТЦ подаётся через соответствующие трубки.

ГТЦ состоит из следующих конструктивных элементов: 1 — пробка; 2 — корпус цилиндра; 3 — поршень привода задних тормозов; 4 — шайба; 5 — поршень привода передних тормозов; 6 — уплотнительное кольцо; 7 — стопорные винты; 8 — возвратные пружины поршней; 9 — тарелка пружины; 10 — прижимная пружина уплотнительного кольца; 11 — распорное кольцо; 12 — впускное отверстие; А — компенсационное отверстие (зазоры между уплотнительным кольцом 6, распорным кольцом 11 и поршнем 5)

Функционирует главный гидроцилиндр таким образом:

1. В момент нажатия педали поршни основного цилиндра начинают двигаться и проталкивать жидкость по трубкам контуров. Под давлением жидкости срабатывают колёсные цилиндры, оказывая воздействие на тормозные колодки.
2. Часть жидкости, которая не успела попасть в трубки, возвращается в бачок через специальные отверстия.
3. Когда водитель отпускает педаль, поршни занимают исходное положение под усилием возвратных пружин. Жидкость из трубок и резервуара возвращается в ГТЦ.

Видео: как работает главный тормозной цилиндр

Определённой популярностью пользуются цилиндры Итальянского бренда LPR, о чём свидетельствуют многочисленные отзывы автолюбителей. Однако стоимость такого механизма несколько выше заводского. Так, покупка ГТЦ АвтоВАЗ обойдётся в 750 р., а за LPR придётся отдать около 900 р. В каждом конкретном случае выбор зависит от ваших личных предпочтений и финансовых возможностей.

После какого пробега нужно менять задние тормозные колодки?

Точного ответа на вопрос, какой срок службы у тормозных колодок, нет. Так как в этом случае все зависит от вашего стиля езды. Если он спокойный, с плавным торможением, то детали могут проходить до 170000 км, а когда дерганный, с резким торможением, то около 100000 км.

Также многое зависит от производителя. Если вы купили БУ автомобиль, то неизвестно, какого качества установлены детали в нем

Обращайте внимание на признаки износа, которые были перечислены ранее, или проводите визуальный осмотр раз в год вовремя ТО

Провести ремонт автомобиля своими руками несложно. Вам не потребуется использовать специализированный инструмент или иметь особые навыки. Сам ремонт происходит в течении пары часов и не требует огромных знаний. Достаточно руководствоваться информацией, полученной из этой статьи.

Обращайте внимание на качество изделий, которые приобретаете для замены, чтобы не вернутся к ремонту через 40-50 тысяч км

Восстановление рабочих цилиндров

Целесообразность замены манжет РЦ можно проверить только в процессе разборки. Если обнаружится критическая выработка и другие дефекты, ставить новые уплотнители бессмысленно. На практике большинство водителей меняет задние цилиндры полностью, а в передних суппортах — только манжеты. Причина очевидна — механизмы тормозов передних колёс значительно дороже задних РЦ.

Для ремонта РЦ потребуется вышеперечисленный инструментарий, новые уплотнительные кольца и синтетическая смазка тормозных механизмов. Порядок работ при замене манжет передних суппортов:

1. Поднимите нужную сторону машины домкратом и снимите колесо. Разблокируйте и вытащите штифты, извлеките колодки.
2. Для удобства поверните руль до упора вправо или влево, головкой 14 мм открутите болт, прижимающий шланг тормозного контура к суппорту. Заткните отверстие в патрубке, чтобы жидкость не вытекала.

Отделять цилиндры от корпуса не обязательно, это делается больше для удобства. Чтобы при разборке потерять минимум жидкости, используйте «дедовский» приём: вместо штатной пробки расширительной ёмкости накрутите крышку от бачка сцепления, уплотнённую полиэтиленовым пакетом.

Чтобы поменять уплотнители заднего РЦ, придётся основательно разобрать тормозной механизм:

1. Снимите колесо и барабан заднего тормоза, открутив 2 направляющие ключом 12 мм.

После монтажа стравите часть жидкости вместе с воздухом, подкачивая давление в контуре педалью и ослабляя сбросной штуцер. Не забудьте пополнить запас рабочего вещества в расширительной ёмкости.
