Меняем передние стойки (амортизаторы) на лада калина своими руками

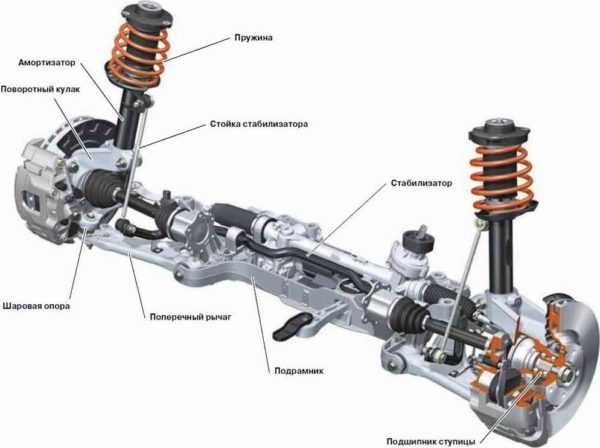

Устройство подвески

Автопроизводители используют на большинстве машин подвеску, так называемую «качающуюся свечу Макферсона». Конструктивно узел состоит из разных элементов, расположенных на одной оси:

• корпуса;

• пружины;

• демпфера;

• амортизатора;

• опоры;

• штока;

• подшипника верхней опоры;

• буфера сжатия;

• телескопической стойки;

• других компонентов.

Стойки Макферсона выполняют важную функцию – служат поворотными кулаками, чтобы ведущие колеса были управляемыми. Обеспечивает вращение опорный подшипник.

Сжимающаяся-разжимающаяся пружина и движущийся шток амортизатора способствуют гашению колебаний.

Необходимый инструмент для замены

• Домкрат.
• Противооткатные упоры.
• Молоток.
• Монтировка.
• Накидной ключ на «22».
• Торцевые головки на «13» «17», «19», либо накидные с такими же параметрами.
• Рожковый ключ на «9».
• Баллонный ключ.
• Вороток.
• Удлинитель воротка.
• Плоскогубцы.
• Смазка (WD-40 – прим.).
• Стяжка для пружин.
• Отвёртка.
• Ветошь.

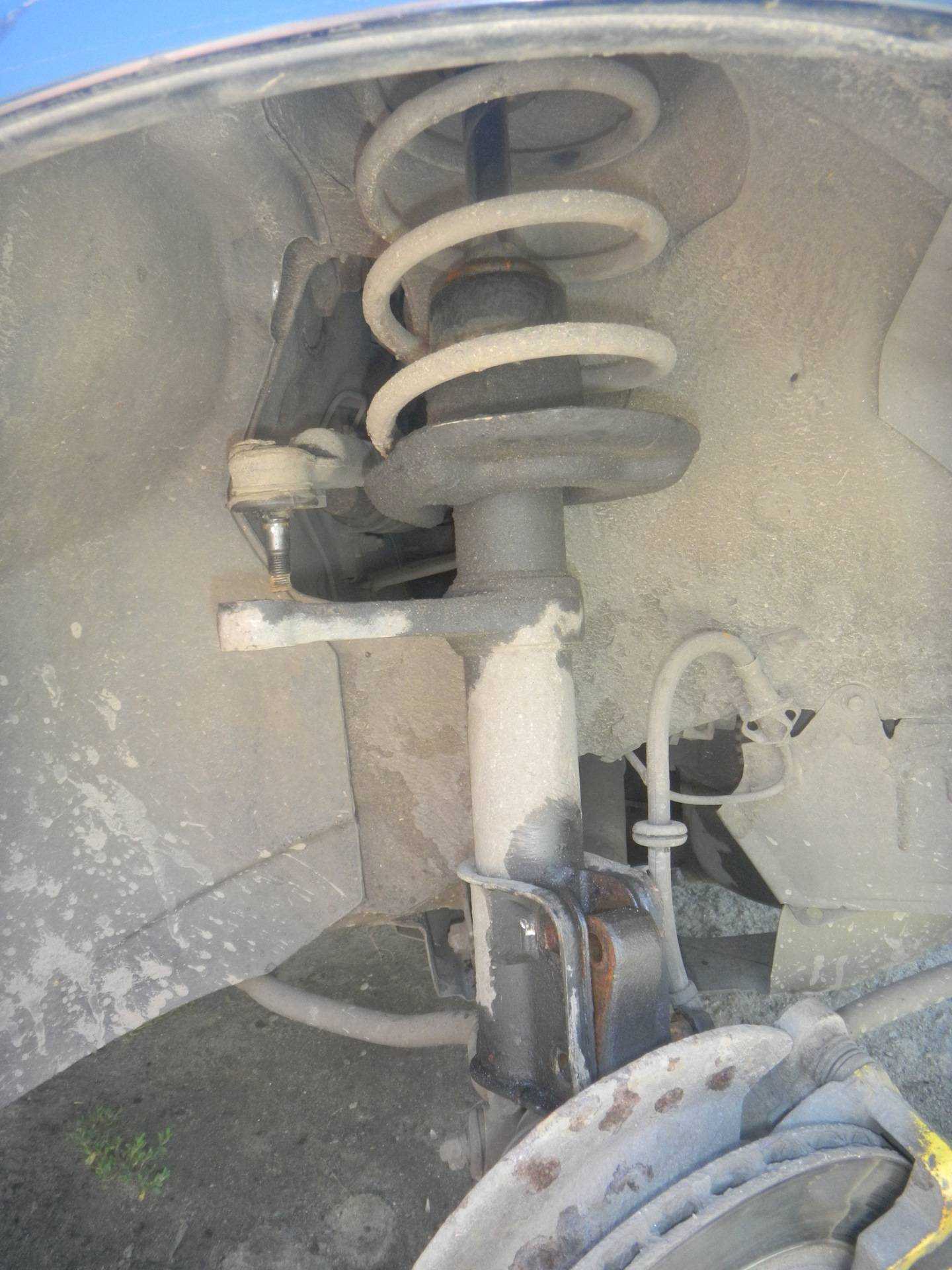

Пошаговый порядок снятия амортизатора на Калине

1. В первую очередь открываем капот и при помощи накидного ключа на «22» и рожкового на «9», зацепляем гайку крепления опоры к стойке и проворачиваем её. Когда крепление ослабнет, выкручивать до конца его не следует.
2. Затем при помощи домкрата вывешиваем переднее колесо и снимаем его. Под задние колеса ставим противооткатные упоры.
3. Убираем тормозной шланг из паза крепления на стойке и отводим его в сторону.

Шланги отмечены стрелками

Если сразу снять наконечник не получится, можно поддеть его монтировкой

Для выкручивания этих болтов пригодится пневмопистолет

Порядок демонтажа гаек не имеет значения

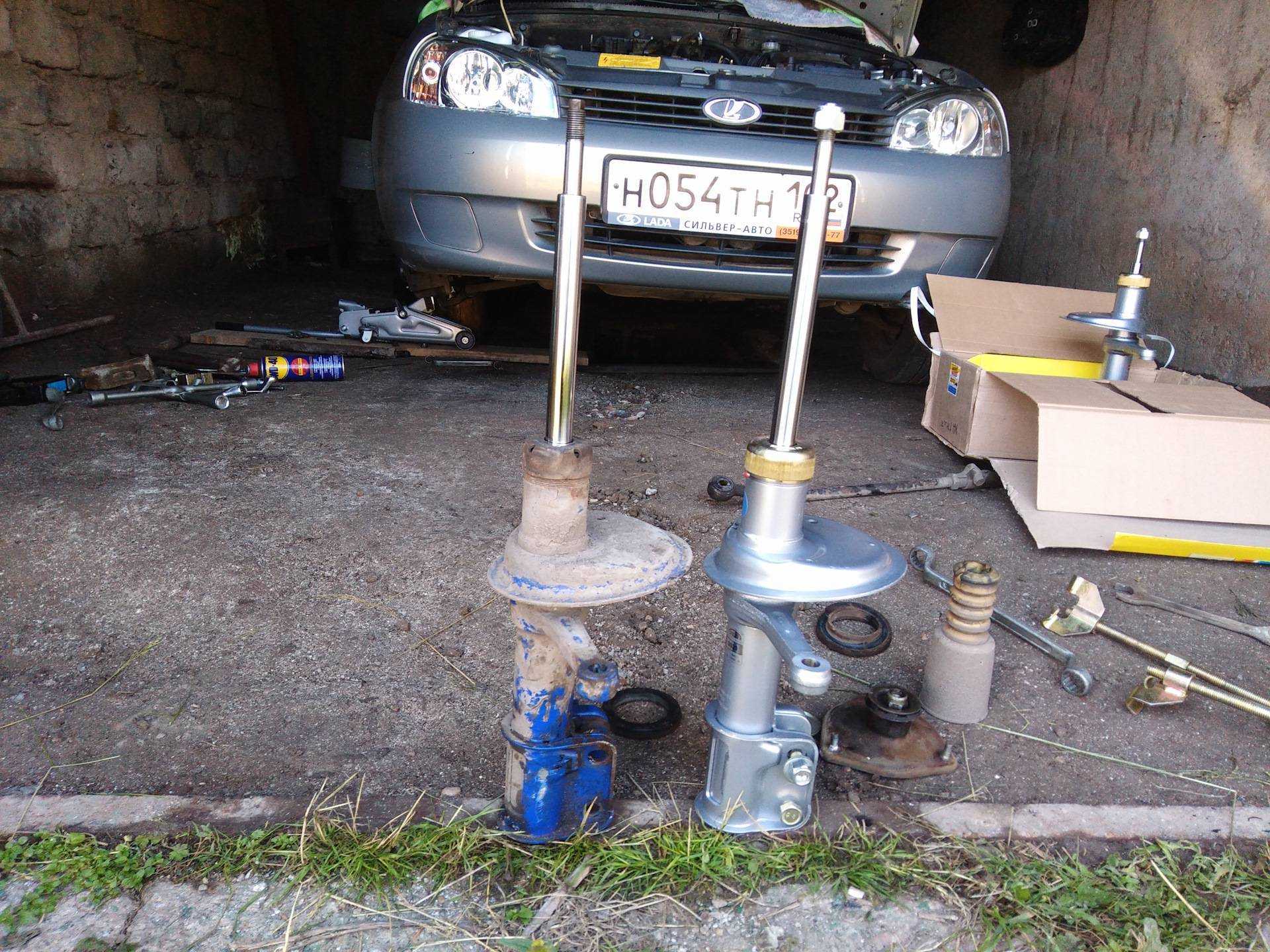

Так выглядит снятая стойка

На этом процедура снятия передней стойки закончена.

Пошаговый порядок сборки передней стойки

1. На новую стойку первым делом надеваем отбойник и пыльник.

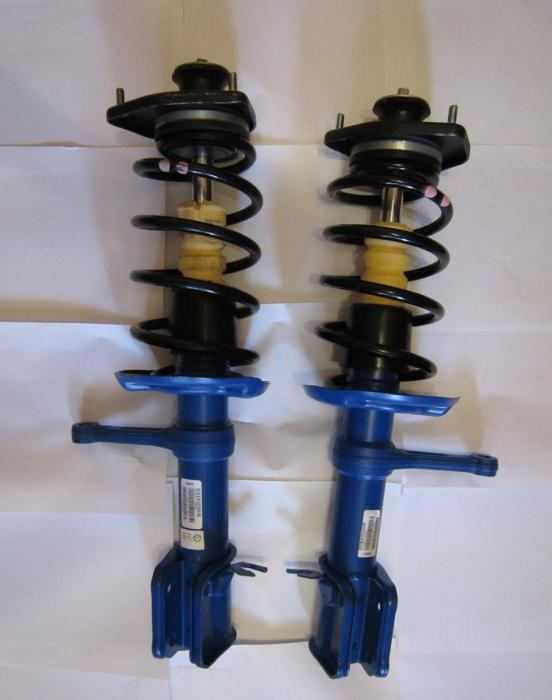

Новой стойке, комфортнее работать с новыми запчастями

Пружина стойки на своём посадочном месте

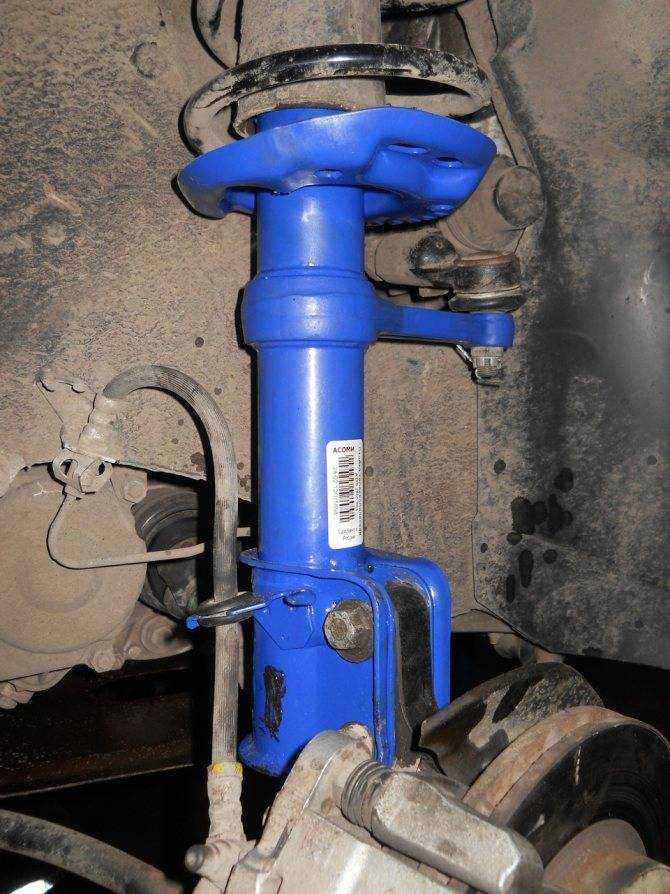

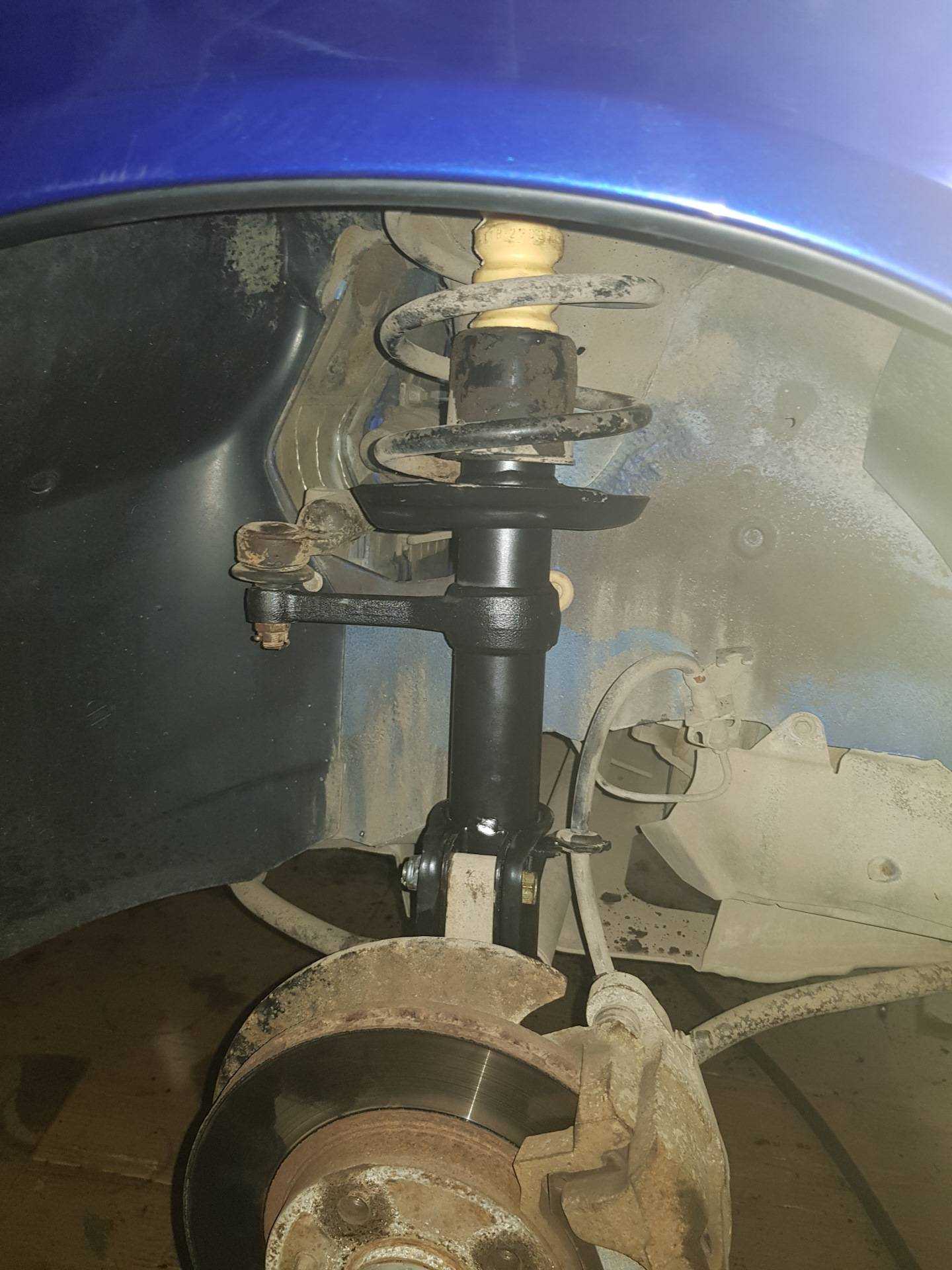

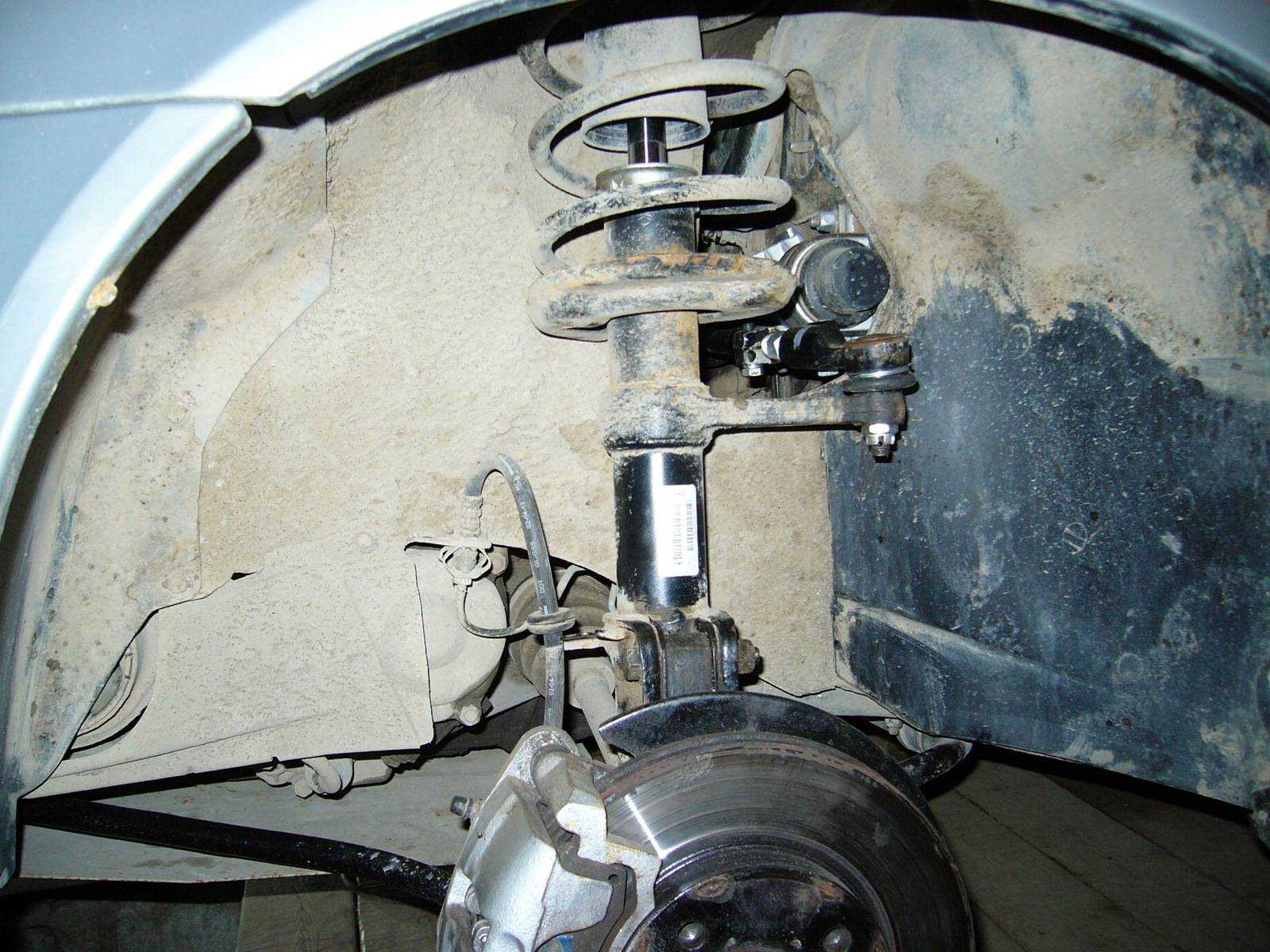

Новая стойка собрана и установлена

Проводим все точно такие же работы и с другой стороны автомобиля, так как процесс работ уже знаком, всё будет идти намного быстрее.

Возможные неисправности

Неисправности и поломки, могут быть у любого автомобиля, особенно, что касается подвески. Это объясняется тем, что подвеска терпит постоянную вибрацию при движении, смягчает удары, и принимает весь вес автомобиля, включая пассажиров и багаж, на себя. Исходя их этого, Гранта в кузове лифтбек, более подвержена поломке, ежели седан, так как кузов лифтбек, имеет большее багажное отделение, рассчитанное на больший вес.

Первой проблемой, с которой сталкиваются чаще всего, является наличие стука или постороннего шума. В таком случае, необходимо проверить амортизаторы, так как они нуждаются в своевременной замене, и могут часто выходить из строя. Также, причиной могут быть, не до конца затянутые болты крепления амортизаторов.

Если дело не в них, тогда проверьте резиновые втулки, на рычагах опоры подвески. Они очень часто разбиваются при попадании в яму, особенно на кузове лифтбек. Еще, при сильном ударе, могут повредится не только втулки, а и сами стойки. Тогда ремонт будет более серьезный и дорогостоящий.

Последней причиной стука подвески, может быть лопнувшая пружина. Ее замена производится, буквально в течении 5 минут.

Помимо стуков, нужно проверять механизм подвески на наличие потеков. Если такие следы будут обнаружены, то это может свидетельствовать только об одном — неисправность амортизаторов. Если вся жидкость вытечет, и амортизатор высохнет, то при попадании в яму, подвеска будет оказывать плохое сопротивление, и вибрация от удара, будет очень сильной. Решение такой проблемы достаточно простое — заменить износившийся элемент.

Поскольку Лада Гранта в кузове лифтбек, более подвергнута перегрузкам, то у ее владельцев часто случается такая неприятность, как: пробивание задней подвески. Это связанно с превышением допустимого веса, на заднюю ось автомобиля. При постоянной эксплуатации в таких условиях, амортизаторы и пружины очень быстро придут в негодность.

Последняя неисправность, которая встречается на Гранте — при торможении или ускорении, автомобиль ведет в сторону. Это свидетельствует о том, что на данной стороне, один или два амортизатора изношены, и проседают несколько сильнее, чем остальные. Из-за этого, у кузова образовывается перевес.

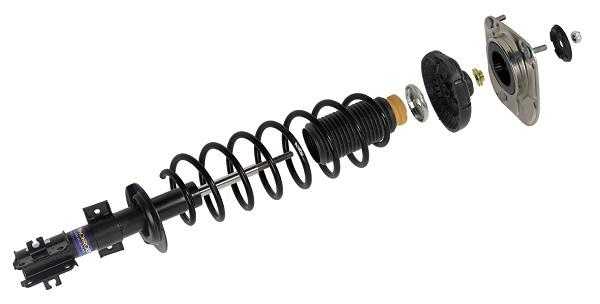

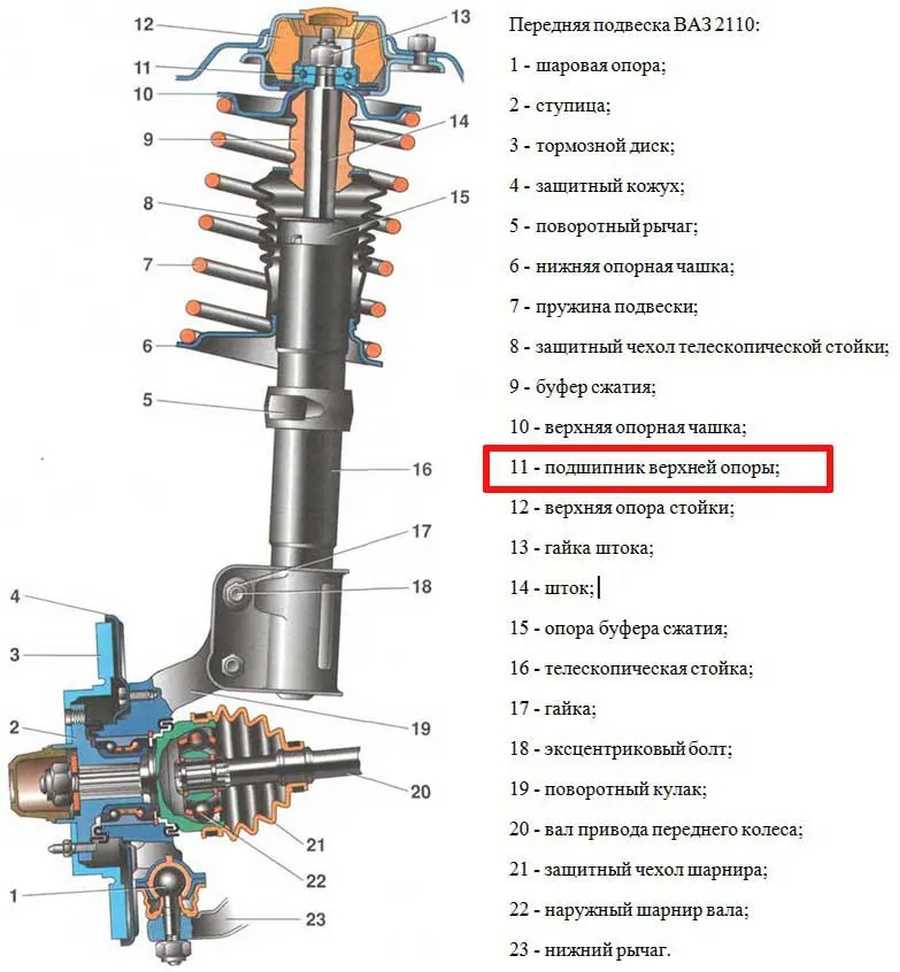

Элементы передней стойки

На автомобиле «Лада Калина» стойки могут оснащаться коническими или бочкообразными пружинами. Всё зависит от того, какая комплектация у автомобиля. Нижний виток пружины упирается в опорную чашку, которая намертво приварена к стойке. Верхний виток упирается в чашку, которая закреплена на штоке амортизатора.

Шток закрепляется на верхнем опорном подшипнике, который, в свою очередь, прикручен к кузову при помощи трёх шпилек. Благодаря подшипнику, шток амортизатора проворачивается внутри опоры. Это позволяет осуществить поворот колес автомобиля. На штоке амортизатора обязательно установлен пыльник, который защищает внутреннюю поверхность элемента от загрязнения.

Замена опоры передней стойки и подшипника

Работы проводятся в гаражных условиях. Наличие ямы или подъёмника необязательно.

Какие инструменты необходимы, чтобы заменить

• Накидной ключ с изогнутой рукоятью.
• Специальная головка для разборки стоек. Подбирайте головку, посоветовавшись с консультантом, все инструменты разные
• Длинная головка (свечная).
• Специальный ключ для штока.
• Обычный комплект — трещотка с набором головок, под размеры крепежа.
• Динамометрический ключ.
• Стяжка для пружин стойки.

Как осуществить снятие и поменять

1. Для начала полностью демонтируем стойку. В первую очередь необходимо открутить верхний шток амортизатора с помощью двух ключей. Также для демонтажа может быть использован спецключ
2. Нижняя часть стойки снимается традиционным способом или просто выводится из чаши опоры. Для этого автомобиль приподнимается домкратом. Затем снимается опора.
3. При неисправности опорного подшипника имеет смысл провести ревизию всего узла амортизатора. Если видны повреждения какого-либо из элементов, он требует замены
4. После демонтажа стойки с опорой необходимо тщательно очистить посадочное место от грязи и проверить механизм на коррозийные повреждения. Затем надо зачистить металл от коррозии (при её наличии), обработать преобразователем ржавчины и покрасить.
5. Старая опора, особенно с повреждениями, ремонту не подлежит, поэтому её меняют на новую. Оцените работоспособность узла, возможно, его можно отремонтировать частично
6. Затем стойку собирают, не снимая стяжек пружин, и устанавливают обновлённый узел на место.

Совет: Перед демонтажем пометьте маркером положение всех крепёжных гаек и штока, чтобы сохранить угол кастора.

Стяжки не снимаются до конца работ

Закрепив стойку на нижнем рычаге подвески, аккуратно поднимайте узел с помощью домкрата. Лучше эту операцию выполнять с помощником. Один механик поднимает домкрат, а второй следит за совмещением посадочных шпилек опоры.
Можно делать наоборот — поднять кузов машины, оставив подвеску с колесом на грунте. Затем установить и закрепить опору. После чего медленно опускать домкрат, одновременно центруя шток амортизатора в посадочном месте опоры. Такая установка позволяет более естественно поместить узел в посадочном гнезде.
После окончательной усадки штока в отверстии опоры закручиваем крепёжные гайки. При обозначении в инструкции значений момента затяжки следует воспользоваться динамометрическим ключом.
Не забываем после закрепления всех элементов снять стяжку пружины стойки. По окончании ремонта перед выездом на дороги общего пользования необходимо провести тестовую поездку по пустой дороге: так нужно проверить работоспособность рулевого управления и отсутствие посторонних шумов в подвеске.

Признаки выхода из строя опорного подшипника

Опорные подшипники передних амортизаторов нередко выходят из строя.  Однако распознаются эти проблемы не сразу. Автомобиль в таких случаях издает сильный шум. Проверка амортизаторов обычно также заключается в проверке износа всех резиновых деталей подвески. При первых признаках неисправности рекомендуется заменить ОП, чтобы избежать проблем. Поэтому, когда автомобиль начинает издавать шум во время движения, очень вероятно, что срок службы подшипников амортизатора подошел к концу.

Изношенный или неисправный опорный подшипник амортизатора можно определить по:

1. недостаточной устойчивости на поворотах;
2. скрипу пружин;
3. сильных скрипах при поворотах;
4. неполному повороту руля после поворота;
5. резким и повторяющимся ударам при движении по плохой дороге.

Замена опорных подшипников амортизатора – непростая операция. Кроме того, поскольку вмешательство касается компонентов, которые связаны с безопасностью вождения, лучше не импровизировать самовосстановителям. Напротив, каждый раз при замене амортизаторов необходимо также заменять подшипники (всегда попарно на одной оси) и аксессуары, предназначенные для обслуживания амортизаторов.

Основные причины поломки опорных подшипников амортизатора

Из-за неисправных подшипников стойки амортизатора влияют на поведение машины при вождении несколькими способами. В зависимости от того, насколько сильно поврежден подшипник стойки амортизатора, возникает:

• увеличенный разрывной путь;
• ограничение возможностей вождения и рулевого управления;
• проблема с отслеживанием;
• износ шин по бокам;
• повышенный износ амортизаторов.

Соответственно, вряд ли можно сомневаться в том, что езда на ТС с дефектными опорными подшипниками считается достаточно опасной. В дополнение к аспекту безопасности существует экономический стимул для замены дефектных подшипников опоры стойки. Со временем они вызовут косвенный ущерб другим частям подвески и, следовательно, дополнительные и ненужные затраты на ремонт для автовладельца.

Опора стойки амортизатора считается важной частью подвески и соединяет стойку с кузовом. Подшипники на передней оси позволяют стойке поворачиваться во время рулевого управления, обеспечивая тем самым плавное и точное управление

Кроме того, стойка может в определенной степени изменять свой угол по отношению к корпусу внутри благодаря подшипнику опоры. Демпфирующий эффект подшипника также гарантирует, что шум и вибрации подвески не передаются на кузов.

Подшипники стойки амортизатора рассчитаны на срок службы автомобиля. Однако износ, высокая нагрузка или внешние воздействия, такие как мороз, соль, влажность и колебания температуры, могут привести к сокращению срока службы.

Если нужно обнаружить дефектный подшипник опоры стойки, следует помнить о нескольких признаках:

• громкий хлопок при проезде выбоины или умеренный стук при движении по неровностям на дороге. Дорога может указывать на неисправность опоры стойки амортизатора;
• рулевое управление тяжелее, работает иногда даже рывками; имеет больший люфт, чем обычно, или с задержкой реагирует на движения рулевого управления;
• слегка нужно повернуть рулевое колесо в обоих направлениях при запущенном двигателе и включенном ручном тормозе. Если есть легкий скрип или скрип, вероятно, неисправен один или оба подшипника.

Практика показывает, что подавляющее большинство дефектов амортизаторов проявляется уже при их установке или в первые дни эксплуатации. Поэтому необходимо иметь полное представление о конкретных дефектах, возникающих в результате непрофессиональной установки и возможных заводских дефектах амортизаторов.

Видео: «Ремонт и настройка амортизаторов»

Снимаем и ремонтируем амортизационную стойку при износе верхней опоры, подшипника, пружины и самой телескопической стойки.

Телескопическая стойка не ремонтируется – подлежит замене.

Для снятия и установки понадобятся ключи на 13, 17, 19, головка на 19.

Работу лучше всего выполнять на подъемнике, но можно выполнять на ровной площадке, используя домкрат и страховочную подставку.

Желательно заменять обои стойки, если даже неисправна только одна.

Затормозите автомобиль стояночным тормозом и установите противооткатные упоры под задние колеса.

Ослабьте болты крепления переднего колеса.

Приподнимите домкратом переднюю, часть автомобиля и снимите колесо.

Отсоединяем наконечник рулевой тяги от поворотного рычага стойки. Для этого:

— поворачиваем руль до упора в сторону противоположную отсоединяемому наконечнику;

— разгибаем и вынимаем шплинт

— накидным ключом на 19 отворачиваем не полностью гайку крепления шарового пальца

Вставив монтажную лопатку между поворотным рычагом и наконечником, отжимаем наконечник от рычага и, нанося удары молотком по торцу поворотного рычага, выпрессовываем шаровой палец из рычага.

Можно эту операцию выполнять с помощью съемника.

Окончательно отворачиваем гайку крепления шарового пальца

Выводим шаровой палец из отверстия поворотного рычага.

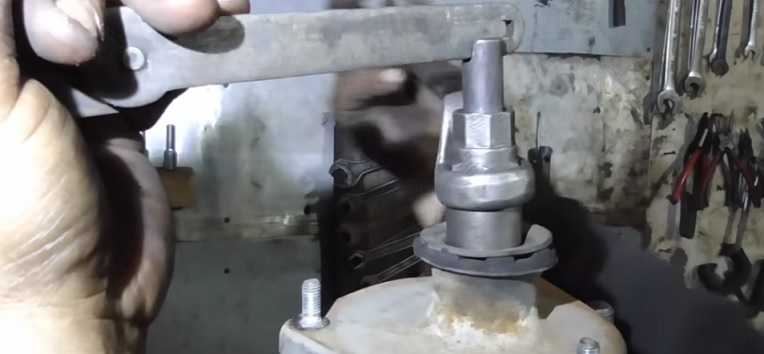

Если снимаете стойку для разборки, ослабьте затяжку гайки штока амортизатора специальным приспособлением или накидным ключом на 22 мм, удерживая шток рожковым ключом на 9 мм

Накидным ключом на 13 мм ослабляем затяжку трех гаек крепления верхней опоры стойки к кузову автомобиля.

Чтобы минимизировать нарушение угла развала передних колес, кернером или краской наносим метки на болт верхнего крепления поворотного кулака и на кронштейн стойки.

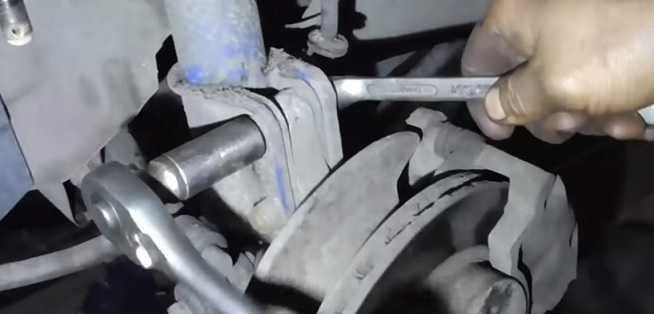

Торцовым ключом на 17 ми отворачиваем гайки болтов верхнего и нижнего крепления поворотного кулака к стойке, удерживая болты от проворачивания накидным ключом на 17 мм.

Снимаем с болтов шайбы (шайба верхнего болта эксцентриковая) и вынимаем болты

Покажем, как своими руками произвести замену передних стоек на автомобиле Лада Калина, ВАЗ 1118. Также вы попутно увидите как происходит замена верхней опоры, пыльника, отбойника, подшипника опоры.

Снимаем передние колёса, все болты очищаем щёткой с металлической щетиной, затем на пару минут замачиваем в проникающей смазке WD-40. Выводим из оцепления тормозной шланг. Выкручиваем руль в левую сторону, для более удобного доступа к наконечнику. При помощи пассатижей расшплинтовываем рулевой наконечник:

Головкой на 19 отворачиваем гайку крепления наконечника:

Далее есть два способа снять наконечник, если у вас есть универсальный съёмник, воспользуйтесь им:

Если нет, то можно нанести несколько хлёстких ударов молотком по сошке, я предпочитая этот вариант, так как пыльник всегда остаётся целым. Используя одновременно ключ и головку выкручиваем развальные болты:

После этого выбиваем их молотком и какой нибудь оправкой. В нашем случае один из болтов прикипел, будем снимать стойку вместе со ступицей, чтобы было удобнее выбить закипевший болт.

Поджимаем колодки между собой крепкой плоской отвёрткой, чтобы суппорт мог отойти. Сзади откручиваем два болта крепления суппорта:

Отворачиваем болты на шаровой опоре:

Чтобы отжать рычаг вниз, вставляем монтировку между стабилизатором и кузовом:

Открываем капот и выкручиваем 3 гайки верхней опоры:

Вынимаем стойку из под арки колеса. Пробуем выбить прикипевший болт, один вышел хорошо, второй от удара только немного погнулся, пришлось нагревать его газовой горелкой, только после этого он поддался. Чтобы отвернуть макушку амортизатора используем специальный ключ:

Стягиваем пружину, используя специальные стяжки:

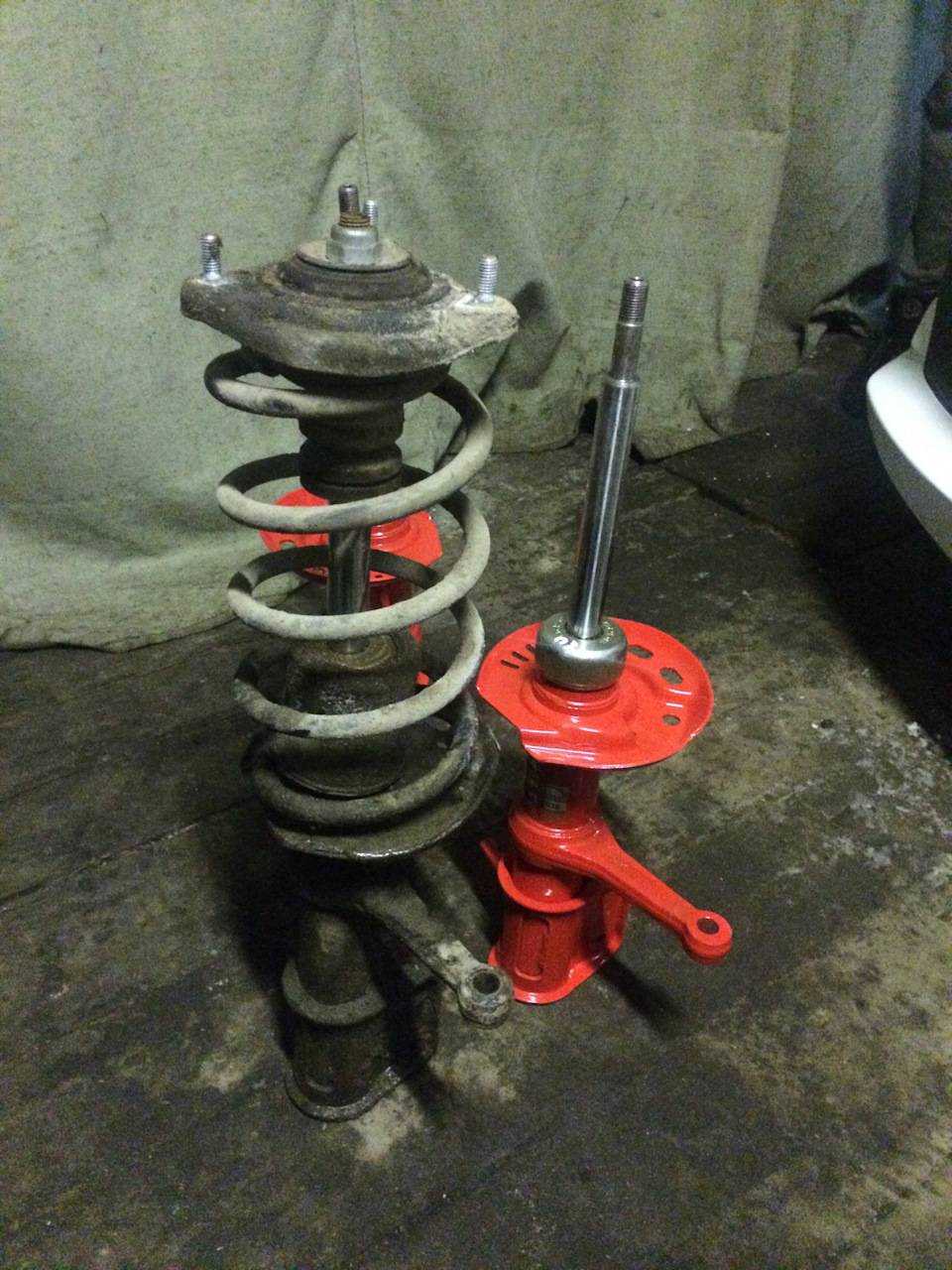

Снимаем опору. Вытаскиваем старую стойку.

Внимание! Перед тем как поставить новую стойку, её необходимо прокачать вручную, для этого ставим её в вертикальное положение, сжимаем несколько раз до упора, до конца выводим наверх. После этого стойку нельзя перемещать в горизонтальное положение!. Производим сборку и установку новой стойки в обратной последовательности

Производим сборку и установку новой стойки в обратной последовательности

При сборки развальные болты в обязательном порядке смажьте либо нигролом, либо медной или графитовой смазкой. Делается это для того, чтобы в дальнейшем у вас не возникало проблем с их откручиванием

Производим сборку и установку новой стойки в обратной последовательности. При сборки развальные болты в обязательном порядке смажьте либо нигролом, либо медной или графитовой смазкой. Делается это для того, чтобы в дальнейшем у вас не возникало проблем с их откручиванием.

Инструкция по замене опорного подшипника на автомобиле ВАЗ + видео

В качестве примера можно рассмотреть процесс снятия-установки детали со стойки переднеприводного автомобиля ВАЗ.

Замена с демонтажем стойки

Работать на снятой стойке проще, соответственно уменьшается вероятность ошибок. К тому же для начинающих особенно важна наглядность процесса.

1. Машина поднимается с нужной стороны домкратом и устанавливается на надёжную подставку. Работать только на домкрате категорически нежелательно. Снимается колесо.
2. От поворотного рычага стойки отсоединяется рулевая тяга, для чего гайка пальца расшплинтовывается, отворачивается на несколько оборотов, коническое соединение напрягается монтировкой и наносится резкий удар молотком сбоку проушины. Приём требует некоторой тренированности, но всегда можно воспользоваться съёмником.
3. Отсоединяются два нижних болта крепления поворотного кулака, причём один из них является регулировочным для установки угла развала, поэтому по окончании работ эту регулировку придётся проделать. Болты имеют свойство намертво закисать, поэтому может потребоваться проникающая смазка или даже горелка. После чего они комплектом меняются на новые.
4. Отвернув три гайки стакана под капотом можно извлечь стойку в сборе из-под автомобиля.
5. Для замены опоры надо сжать пружину. Применяются винтовые стяжки или в условиях автосервиса специальное гидравлическое приспособление. После сжатия опора освобождается, можно открутить гайку штока амортизатора, снять опору и заменить её на новую, проведя все операции в обратном порядке.

Удобнее всего пользоваться в работе ударными гайковёртами, электрическими или пневматическими. Действие обычными ключами может вызвать затруднения, хотя вполне возможно.

Замена без снятия стойки

Если нет желания проводить операции регулировки развала, и есть уверенность в своих силах по работе в условиях ограниченного доступа, то для замены опорника, стойку с машины можно и не снимать.

В этом случае гайку штока амортизатора лучше ослабить заранее, пока машина на колёсах и к гайке есть удобный доступ. Открутить её потом будет гораздо легче.

Рулевая тяга отсоединяется аналогично, а чтобы можно было отодвинуть амортизатор максимально вниз, надо открутить стойку стабилизатора. После отсоединения опоры от кузова становится возможным поставить на пружину стяжки и проделать все прочие операции, как описано выше.

Регулировочные болты при этом остаются на месте и углы подвески не изменяются.

Замена опорных подшипников на Лада Калина без снятия стойки

Что такое опорный подшипник и опора передней стойки амортизатора

Основа свечной подвески типа MacPherson объединяет в себя амортизатор и пружину, то есть одна телескопическая свеча способна, как выполнять роль упругого элемента, так и гасить энергию колебаний кузова относительно дороги.

Другими словами, эту сборку называют «стойкой подвески» или «телескопической стойкой».

Снизу стойка крепится через шаровую опору к позиционирующему рычагу, а сверху установлена подшипниковая опора, позволяющая корпусу стойки с пружиной поворачиваться относительно собственной оси под воздействием тяги рулевого управления.

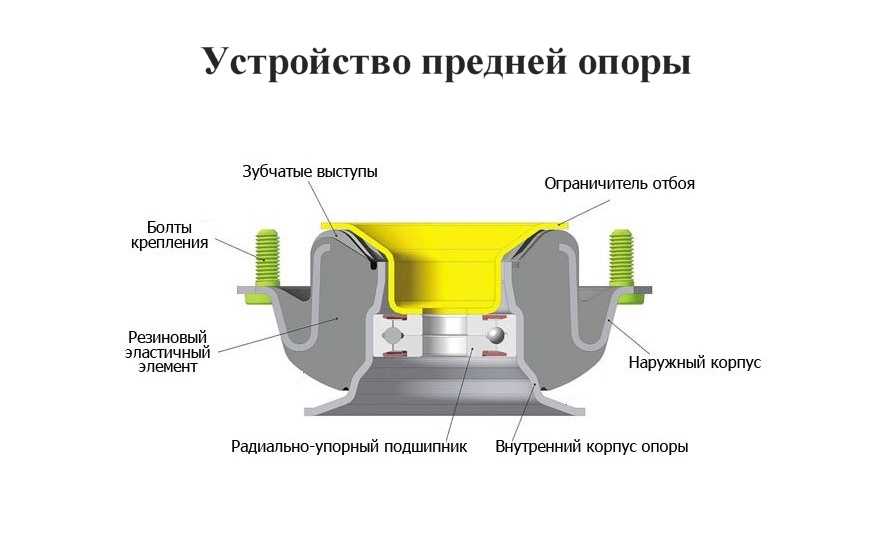

Верхняя опора включает в себя непосредственно подшипники качения, корпус, демпфирующие резиновые элементы и крепёжные шпильки.

С одной стороны, корпус жёстко соединён со стаканом кузова, а с другой к нему походят шток амортизатора и опорная чашка пружины. Между ними и происходит вращение.

Что такое опорный подшипник. Передний привод. Просто о сложном

Замена опоры передней стойки и подшипника

Работы проводятся в гаражных условиях. Наличие ямы или подъёмника необязательно.

Инструмент

Стандартный набор:

• накидные ключи, головки и шестигранники нужной размерности;
• шлицевая и крестовая отвертки;
• стяжки пружин;
• металлическая щетка для очистки болтов перед откручиванием, проникающая смазка (WD-40 либо ее аналоги).

Рулевой наконечник можно снять специальным съемником либо при помощи молотка. Также молоток и наставка нужного диаметра могут потребоваться, если наружный ШРУС прикипел на шлицах к ступице.

Учтите, что небольшие наборы универсальных головок, скорее всего, не покроют все ваши потребности. К примеру, при откручивании верхней гайки штока амортизатора сам шток нужно придерживать шестигранником. Для предотвращения проворачивания пальца стойки стабилизатора в нем может быть, к примеру, углубление под торкс, поэтому открутить и закрутить стабилизатор обычной головкой не выйдет – нужен накидной ключ.

Также в некоторых автомобилях гайка крепления ШРУСа может быть не обычной – под шестигранник, а специальной многогранной формы. Обязательно уточните эти моменты перед ремонтом, чтобы в процессе разборки не обнаружилась недостача инструмента.

Размерность крепежей, а также требования к усилиям зажатия можно найти в руководстве по ремонту и эксплуатации вашего автомобиля. Если у вас нет слесарного опыта и отточенного мышечного чувства степени затяжки гаек, рекомендуем сборку осуществлять только при помощи динамометрического ключа. Разумеется, что свернуть резьбу ступичной гайки у вас не получится, но испортить резьбу крепления направляющих суппорта можно.

Как осуществить снятие и поменять

Для начала полностью демонтируем стойку. В первую очередь необходимо открутить верхний шток амортизатора с помощью двух ключей. Также для демонтажа может быть использован спецключ.

Нижняя часть стойки снимается традиционным способом или просто выводится из чаши опоры. Для этого автомобиль приподнимается домкратом. Затем снимается опора.

При неисправности опорного подшипника имеет смысл провести ревизию всего узла амортизатора. Если видны повреждения какого-либо из элементов, он требует замены. После демонтажа стойки с опорой необходимо тщательно очистить посадочное место от грязи и проверить механизм на коррозийные повреждения. Затем надо зачистить металл от коррозии (при её наличии), обработать преобразователем ржавчины и покрасить. Старая опора, особенно с повреждениями, ремонту не подлежит, поэтому её меняют на новую. Оцените работоспособность узла, возможно, его можно отремонтировать частично.

Затем стойку собирают, не снимая стяжек пружин, и устанавливают обновлённый узел на место. Перед демонтажем пометьте маркером положение всех крепёжных гаек и штока, чтобы сохранить угол кастора. Стяжки не снимаются до конца работ.

Закрепив стойку на нижнем рычаге подвески, аккуратно поднимайте узел с помощью домкрата. Лучше эту операцию выполнять с помощником. Один механик поднимает домкрат, а второй следит за совмещением посадочных шпилек опоры.

Юрий Мягченков Любитель-автомобилист. Стаж вождения 11 лет. Можно делать наоборот — поднять кузов машины, оставив подвеску с колесом на грунте. Затем установить и закрепить опору. После чего медленно опускать домкрат, одновременно центруя шток амортизатора в посадочном месте опоры. Такая установка позволяет более естественно поместить узел в посадочном гнезде.

После окончательной усадки штока в отверстии опоры закручиваем крепёжные гайки. При обозначении в инструкции значений момента затяжки следует воспользоваться динамометрическим ключом.

Не забываем после закрепления всех элементов снять стяжку пружины стойки. По окончании ремонта перед выездом на дороги общего пользования необходимо провести тестовую поездку по пустой дороге: так нужно проверить работоспособность рулевого управления и отсутствие посторонних шумов в подвеске.

Конструкция и разновидности опорных подшипников

Подшипник обеспечивает подвижное, но при этом жесткое соединение амортизатора и кузова автомобиля. Место установки «опорника» – верхняя часть стойки над пружиной. С другой стороны конструкция стыкуется со штоком амортизатора. В этом месте кузов транспортного средства соединяется с корпусом амортизатора. Когда машина движется, ОП подвергается радиальным и осевым нагрузкам. Конструктивно – это подшипник качения, у которого наружное кольцо имеет большую толщину. Поэтому деталь способная выдерживать значительные нагрузки.

Задача стойки – гасить колебания, когда автомобиль движется по неровному дорожному полотну. Это необходимо для снижения нагрузки, которую испытывает ходовая, подвеска, рулевое управление, трансмиссия. Поэтому в месте стыковки кузова и амортизатора устанавливают узел, способный обеспечить подвижность соединения, чтобы колеса свободно поворачивались.

При этом задний опорный подшипник не является элементом качения.
