Снимаем кпп на автомобиле ваз 2107

Сцепление ВАЗ, устройство и принцип действия

На автомобили марки ВАЗ 2107 устанавливается сухое однодисковое. Сцепление постоянно замкнуто. Агрегат соединяет коленвал двигателя и первичный вал коробки передач автомобиля. С его помощью осуществляется разрыв крутящего момента, который поступает от двигателя на КПП. Благодаря своей конструкции, сцепление обеспечивает плавное включение передач за счет проскальзывания рабочих дисков.

На ВАЗ 2107 сцепление устанавливают на маховике. Само сцепление закрыто специальным защитным алюминиевым картером. Картер крепится в четырех точках болтами к блоку цилиндров. На первичном вале коробки передач, на шлицах свободно устанавливается ступица. К ступице крепится ведомый диск, имеющий специальные прорези, которые делят его на 12 ровных частей. С двух сторон на ведомый диск крепятся фрикционные накладки.

От диска к ступице усилие передает гаситель крутильных колебаний, или демпфер. Корзина сцепления крепится к маховику в шести точках болтами. Сама корзина состоит из кожуха, диска и нажимной диафрагменной пружины. Нажимной дик крепится на кожухе свободно. Ведомый диск сцепления, под давлением диафрагменной пружины плотно фиксируется между маховиком и нажимным диском.

Включение/выключение сцепления на авто марки ВАЗ 2107 осуществляется из салона подвесной педалью с гидравлическим приводом. Педаль находится на одной оси с педалью тормоза, которая крепится на перегородке отделяющей салон от двигателя. На верхнюю часть педали прикреплена специальная пружина, которая облегчает выключение сцепления. Кроме этого, к педали на шарнире крепится толкатель. Ход педали жестко ограничен – с одной стороны – регулировочным винтом, с другой – ходом самого поршня в цилиндре привода сцепления.

Главный цилиндр сцепления закреплен двумя гайками к узлу педалей авто (находится в моторном отсеке). Цилиндр соединяется шлангом с бачком гидравлики. Сам бачок находится на перегородке между салоном и отсеком двигателя, с левой стороны. Бачки делают из специальной полупрозрачной пластмассы, что позволяет контролировать уровень жидкости в системе. Крышка бачка снабжена плотным гофрированным успокоителем жидкости.

В главный цилиндр сцепления жидкость подается через штуцер трубопровода, который подводит ее к рабочему цилиндру. Второй конец трубопровода соединяется с наконечником шланга привода жидкости. Наконечник крепится в кронштейне кузова.

Рабочий цилиндр крепится в двух точках на болты к картеру сцепления. Роль толкателя вилки сцепления выполняет шток цилиндра. Вилка крепится на шаровой опоре, которая размещается в картере сцепления. Один ее конец упирается в гайку толкателя, другой, с фигурной пружиной, плотно прижат к муфте выжимного подшипника, которая крепится к втулке крышки КПП.

Когда двигатель работает, обе части сцепления работают как одно целое. Крутящий момент идет от коленвала на первичный вал КПП. При нажатии педали сцепления, усилие с помощью гидравлического привода передается на вилку, которая проворачивается на шаровой опоре. Вилка двигает выжимной подшипник по втулке. В свою очередь, подшипник давит на пружину корзины сцепления. Пружина, находящаяся на опорных кольцах, сжимается и отводит нажимной диск в сторону от ведомого. Таким образом, первичный вал КПП отключается от коленвала, и подача крутящего момента прерывается. После того как педаль сцепления возвращается в исходное положение, все детали с помощью пружины возвращаются на исходную, и крутящий момент восстанавливается.

Промежуточный вал

Предназначен для передачи крутящего момента определенной величины от первичного к вторичному. Вращается на подшипниках 2, 22 и 19. Шестерни составляют с валом единое целое. В этом же блоке установлены шестерни пятой скорости 18 и задней 20. Последняя устанавливается на отдельном валу 21, соединенном с вторичным на шлицах.

Для залива масла в коробку передач ВАЗ 2107, слева в корпусе предусмотрено специальное отверстие 11, закрываемое пробкой. Низ корпуса закрывается стальной крышкой, которая крепится десятью гайками. Все соединения крышек с корпусом коробки загерметизированы специальными прокладками, предотвращающими протекание масла. Подшипники первичного, вторичного и промежуточного валов закрыты сальниками, которые не дают вытекать маслу из поддона коробки передач.

Заправочный объем масла для коробки передач ВАЗ 2107 равен примерно 1,6 литров. Некоторые автолюбителя предпочитают заливать масло через верх, в месте, где ручка вставляется в КПП. Такой метод значительно проще стандартного, так как ручка находится в салоне и получить к ней доступ не составляет особых проблем, чего нельзя сказать о заливном отверстии.

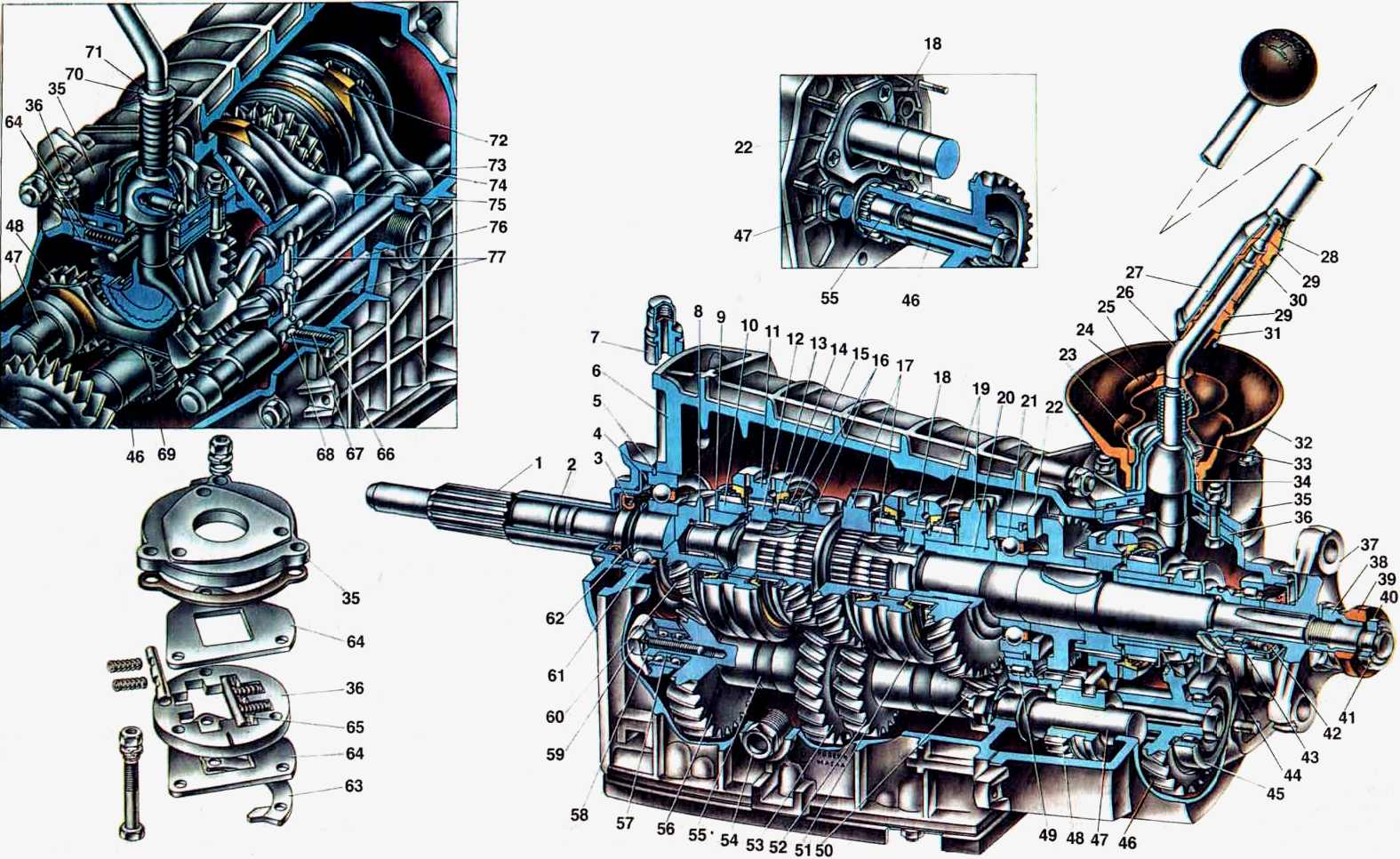

Управление переключением передач осуществляется набором вилок, которые приводит в движение ручка. Устройство и основные детали механизма переключения скоростей наглядно иллюстрирует следующая схема.

Здесь номерами 1, 2 и 16 обозначены вилки переключения скоростей: третьей и четвертой, первой и второй, задней и пятой соответственно. Номерами 5, 7 и 9 обозначены штоки соответствующих вилок, которые приводит в движение ручка 8, выведенной в салон автомобиля ВАЗ 2107.

Схема работы механизма переключения следующая: когда ручка 8 изменяет свое положение, ее шарнир входит в зацепление с выемкой на одном из штоков, другой конец которого жестко сцеплен с вилкой болтом 3. Вилка, в свою очередь, входит в паз на соответствующей шестерне переднего (16, 23, 24, 25) или промежуточной (20) заднего хода. Таким образом, ручка 8 обеспечивает перемещения вилки и происходит зацепление определенной шестерни вторичного вала с соответствующей ей шестерней промежуточного. При этом цепочка передачи крутящего момента замыкается, вторичный вал начинает вращаться со скоростью, соответствующей передаточному числу зацепленных в данный момент шестеренок. При включении задней скорости, в отличие от остальных, ручка при движении «утапливается» вниз.

Как видим, схема устройства коробки ВАЗ 2107 достаточно сложная, поэтому не рекомендуется заниматься ее ремонтом, не имея соответствующих навыков. Лучше доверить это дело специалистам.

https://youtube.com/watch?v=0VI5lYbaetY

http://bumper.guru/klassicheskie-modeli-vaz/kpp/kak-snyat-korobku-na-vaz-2107.htmlhttp://ladaautos.ru/vaz-2107/kak-pravilno-snyat-korobku-na-vaz-2107-svoimi-rukami.htmlhttp://vaz-russia.com/remont/zamena-korobki-peredach.htmlhttp://avtomechanic.ru/vaz-2101-2107/transmissiya-vaz-2107/kak-snyat-i-ustanovit-kpp-avtomobilya-vaz-2107http://7vaz.ru/ustrojstvo/kpp.html

голоса

Рейтинг статьи

Почему буксует – причины и их устранение

Сцепление обычно пробуксовывает из-за того, что:

• Нет отверстия между упорным подшипником и пятой корзиной;
• работа сцепления не отрегулирована;
• масло попадает на диски;

В зависимости от причины данной проблемы определяется ход ремонта. Если дело в нажимной диафрагменной пружине, ее необходимо поменять на другую. При износе фрикционных накладок ведомый диск заменяют. При ремонте/снятии накладок проверяют прокладки. Если они в плохом состоянии, их также меняют на новые. При попадании масла на ведомый диск его необходимо обработать парафином и зачистить мелкой наждачной бумагой.

Смазка с каждой стороны маховика и нажимного диска возможна при повышенном уровне масла в картере коробки передач или течи в заднем коленчатом валу. Для решения проблемы проводится диагностика, и устраняется причина протечки – меняются сальники, затем чистятся запчасти.

Величина свободного хода по ТУ составляет 30-35 мм, полного хода — 140 мм. Любое отклонение от нормы связано с неисправностью в коробке передач и требует проведения регулировочных работ. Параметр проверяется линейкой. Для этого определяется расстояние от педали до центра площадки. Регулировка осуществляется на яме или подъемнике ключами 13 х 17 мм и 17 х 19 мм. Очищаем регулировочный шток и гайки щеткой и обрабатываем WD-40. Далее ослабляется стопорная гайка, поворотом регулировочной гайки меняем зазор. Если необходимо уменьшить свободный ход, мы увеличиваем тягу; если мы увеличиваем его, мы сокращаем его. После завершения работы контргайка затягивается.

Повреждена выжимная муфта

Как правильно снять коробку на ВАЗ-2107 своими руками

Коробка передач – одна из самых главных деталей любого автомобиля, и она всегда должна работать исправно, ведь в противном случае даже небольшая неисправность может привести к полной поломке автомобиля. А особенно это опасно, когда автомобиль находится в движении. Периодически вам в любом случае придется снимать ее, дабы провести регулировку и ремонт, а в некоторых случаях даже может потребоваться ее полная замена.

Для этой процедуры нам необходим обязательный набор инструментов, куда входят:

• гаечные ключи на 10, 13 и 19;
• воронку;
• пинцет;
• чистые тряпки;
• пассатижи;
• емкость для масла;
• подпорка для коробки передач.

Как понять, что пора заменить коробку передач

Любая неисправность с коробкой передач – это крайне серьезная проблема, которую нужно срочным образом исправлять. Но для этого нужно сначала снять коробку. Так, когда же приходит этот самый момент:

• возникает течь масла;
• при появлении странных шумов в коробке;
• колеса произвольно блокируются во время движения;
• при выходе из строя самой коробки.

Этапы работы

Снять коробку без ямы или эстакады нельзя. После того как автомобиль оказался на яме, отключите аккумулятор, включите стояночный тормоз. Теперь можно приступать к работе, а проходит она в следующих этапах:

1. Необходимо вытянуть рычаг.
2. Снимаем крышку с уплотнителем.
3. После снимается чехол и коврик.
4. Снимаем шланг, через который поступает теплый воздух, а потом приемную трубу системы выпуска газов.
5. Сдвигаем стартер вперед.
6. Сливаем все масло в уже ранее подготовленную емкость.
7. Отсоединяем муфту кардана и глушитель.
8. Снимаем цилиндр сцепления.
9. Снимаем карданную передачу, предварительно избавляясь от предохранителей.
10. Откручиваем все оставшиеся болты и снимаем коробку передач.

На данном этапе мы полностью сняли коробку, и теперь можем проводить с ней ремонтные процедуры либо провести ее полную замену на новую.

Сам процесс нельзя назвать простым, и начинающий автолюбитель точно с ней не справится без подробного обучающего видео. А поэтому обратитесь за помощью к Интернету, прежде чем начать какие-то работы. Посмотрите видео от профессионалов, которые наглядно показывают каждый этап работы.

Устранение шума

Шум КПП ВАЗ-2105 может происходить из-за износа подшипников, износа зубьев шестеренок и зубчатых колес, а также синхронизаторов, осевого смещения валов относительно друг друга.

При такой проблеме обязательно потребуется снятие коробки с авто, поскольку по-другому ее не отремонтировать. Отметим, что именно устранение шума – одна из самых сложновыполнимых операций, поскольку требуется полная разборка и переборка КПП с заменой изношенных элементов.

Помимо стандартного набора ключей и отверток дополнительно потребуется наличие универсального съемника. Далее рассмотрим, как производится полная разборка 5-ступенчатой КПП ВАЗ-2105.

Итак, все работы делаются на снятой КПП:

1. Сливаем масло и демонтируем нижнюю крышку. Сразу же оцениваем состояние зубьев шестерен. Если их повреждения не заметно, скорее всего шум издают подшипники;
2. Проверяем положение рычага КПП (он должен быть на нейтрали), после чего демонтируем механизм переключения передач (кулису) с КПП;
3. Снимаем крышку фиксаторов и извлекаем пружины и шарики;
4. Снимаем с вторичного вала эластичную муфту, а затем и ее ступицу (для откручивания гайки ступицы следует, открутить болт крепления вилки 3-й и 4-й передач, включить 1-ю передачу на КПП и сместить муфту синхронизатора 4-й передачи. Две одновременно включенных передачи заблокируют коробку и гайку можно будет открутить);
5. Откручиваем привод спидометра, датчик включения фонаря задней скорости и кронштейн крепления трубы выхлопной системы;
6. Откручиваем элементы крепления задней крышки КПП (у 5-ступ. коробок установлено 5 наружных гаек и 1 внутренняя, у 4-ступ. КПП внутренней гайки нет). После крышку снимаем. При этом подшипники втор. вала и блока 5-й передачи получатся разобранными – внутренние обоймы останутся на валах, а внешние вместе с элементами качения – в крышке, и все это нужно будет демонтировать для замены;
7. Снимаем с вторичного вала приводную шестерню спидометра, маслоотражающую шайбу;
8. Демонтируем блок шестерен 5-й и задней передач, выкрутив болт его крепления, установленный в валу, а также промежуточную шестерню заднего хода с оси;
9. Снимаем синхронизатор 5-й передачи с втор. вала, вилку включения 5-й и задней передачи вместе с осью, затем извлекаем сухарь оси 3-й и 4-й передач;
10. Демонтируем ступицу синхронизатора и шестерню заднего хода с втор. вала;
11. Выкручиваем болты крепления прижимной пластины подшипника вторичного вала и снимаем ее;
12. Откручиваем от КПП картер сцепления;
13. Выкручиваем болт промежуточного вала и извлекаем передний подшипник;
14. Извлекаем задний подшипник промежуточного вала, после чего его можно будет вытянуть из корпуса коробки;
15. Извлекаем оси и вилки остальных передач, а также сухарь оси 1-й и 2-й передач;
16. Вынимаем первичный вал;
17. Извлекаем вторичный вал вместе с шестернями;

Ну а далее уже производится дефектовка составных элементов, изношенные и поврежденные узлы заменяются и производится сборка.

Отметим, что указанная схема разборки является общей и в ней не рассмотрены такие нюансы, как снятие стопорных колец, уплотнительных шайб, граверов и прочих мелких элементов.

Как отремонтировать КПП на ВАЗ 2107

Как правильно снять коробку передач на ниве шевроле?

На ВАЗ «старого» образца устанавливалась четырёхступенчатая коробка, на ВАЗ «нового» образца — пятиступенчатая. Однако работа с тем и другим механизмом мало чем отличается друг от друга. Суть ремонтных работ заключается в выполнении следующих этапов:

1. Демонтаж коробки с автомобиля.
2. Разборка КПП на составляющие детали.
3. Замена вышедших из строя элементов на новые.
4. Сборка коробки.
5. Монтаж КПП на автомобиль.

С таким дефектом вал не сможет корректно работать, что сразу же скажется на удобстве переключения передач

Подготовка инструментов

Для проведения всех вышеперечисленных работ потребуется заранее подготовить:

• головки на 13 и 17;
• удлинитель к головкам;
• крестообразная отвёртка;
• плоская отвёртка с тонким лезвием;
• плоская отвёртка с мощным плоским лезвием;
• ударная отвёртка;
• пинцет;
• гаечные ключи на 13 (2 шт), на 10, на 17, на 19 и на 27;
• съёмник стопорных колец (или плоскогубцы);
• молоток.

Как снять КПП

Ремонтировать коробку можно только после её демонтажа с автомобиля, поэтому потребуется запастись терпением и временем. Ремонт КПП — дело явно непростое и небыстрое.

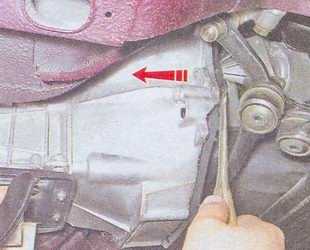

Чтобы снять коробку с ВАЗ 2107, потребуется загнать машину на яму или смотровую площадку. Вариант с поддомкрачиванием не подойдёт, так как невозможно будет выполнить все этапы работы:

1. Снять провод с отрицательной клеммы аккумулятора.
2. Первый этап работы проводится непосредственно из салона. Нужно для удобства снять панель, в которой размещается радиоприёмник.
3. Нажать на рычаг переключения передач, вставить плоскую отвёртку в отверстие запорной втулки коробки.
4. Действуя отвёрткой, потянуть втулку на себя.
5. Отсоединить стержень с рычага переключения передач.
6. Пинцетом зацепить кромку вставки демпфера и извлечь её.
7. Двумя плоскими отвёртками разжать лепестки вставки демпфера, развести их в стороны.
8. После чего снять с рычага передач сам демпфер и втулки.
9. В салоне подвинуть коврик для ног в районе КПП.
10. Крестовой отвёрткой отвернуть четыре самореза на крышке коробки.
11. Снять крышку с рычага переключения передач.
12. Второй этап работы проводится непосредственно под автомобилем. Первым делом демонтируется труба выпускного коллектора от коробки.
13. Отсоединить механизм сцепления.
14. Сразу же снять все подключения от КПП (заодно можно проверить целостность проводов).
15. Отсоединить карданную передачу.
16. Снять механизм крепления гибкого вала от спидометра.
17. Вывернуть два болтовых соединения на боковой крышке КПП.
18. Снять коробку с машины.
19. Подложить под корпус коробки что-то прочное и устойчивое, так как она может выпасть.

Видео: инструкция по демонтажу

Корпус коробки весит более 20 кг, поэтому лучше попросить помощи у знакомых, чтобы безопасно снять её с автомобиля

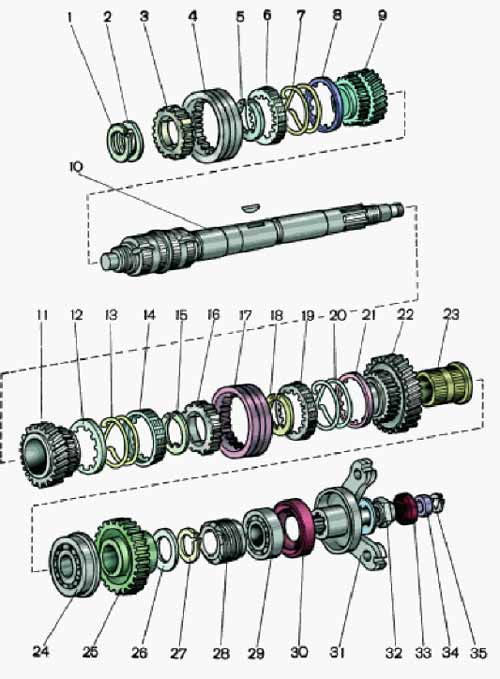

Как правильно разобрать коробку

Ремонтные работы КПП возможны только после выявления реальной причины поломки. Поэтому необходимо будет правильно и безопасно для каждого компонента коробки разобрать устройство и произвести дефектовку.

Чтобы процесс разборки прошёл быстро и без помех, рекомендуется сразу подготовить следующие инструменты:

• ударная отвёртка;
• гаечный ключ на 10;
• торцевой ключ на 13;
• трёхзахватный съёмник;
• тиски;
• пинцет;
• динамометрический ключ.

Разумеется, по мере необходимости нужны будут и прокладки, и сальники, и те детали, которые были выбракованы в процессе работы.

В устройстве коробки много как крупных, так и мелких деталей

Порядок работы

Разбирать коробку своими силами в гаражных условиях — задача вполне выполнимая. Однако работа потребует максимального сосредоточения и внимания:

1. После снятия КПП с автомобиля рекомендуется промыть корпус от грязи. Можно даже использовать керосин или уайт-спирит, чтобы поверхность коробки точно стала чистой.
2. Снять колокол (кожух).
3. Перевернуть коробку и выкрутить болты крепления крышки.
4. Извлечь из задней крышки заглушку блока шестерёнок.
5. Вытащить пинцетом стопорное кольцо.
6. Выпрессовать подшипник блока шестерёнок.
7. Выпрессовать подшипник передачи заднего хода.
8. Извлечь сальник вторичного вала.
9. Вытащить упорную шайбу заднего подшипника вторичного вала.
10. Выпрессовать этот подшипник.
11. Снять шестерню привода спидометра, за ним вытащить роликовый шарик (фиксатор).
12. Отвернуть болт крепления вилки включения передач.
13. Заблокировать валы, вставив между ними толстый болт или мощную отвёртку.
14. Проворачивая первичный вал, вытянуть его на себя вместе с шестернями и подшипниками.
15. Затем вытащить вторичный вал.
16. Промежуточный вал выходит легко.

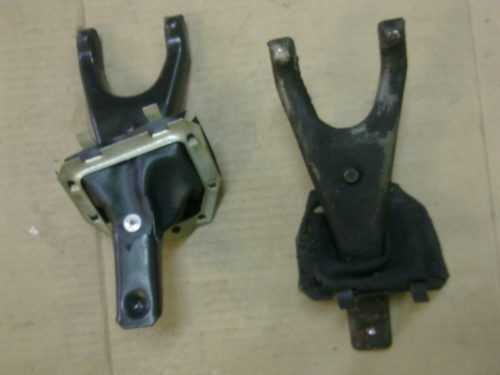

Замена корзины сцепления

Замена корзины делается реже, чем ведомого диска. Менять корзину нужно в случае перегрева ведущего диска (тогда на нем появляются цветные пятна), поломки или износа лепестков диафрагмы и пружин.
Чтобы получить доступ к сцеплению, нужно демонтировать коробку передач.

Порядок действий:

1. В моторном отсеке снять «-» клемму с АКБ и открутить болты стартера;

2. В салоне вынуть ручку КПП;

3. Из ямы снять приемную трубу выхлопной системы;

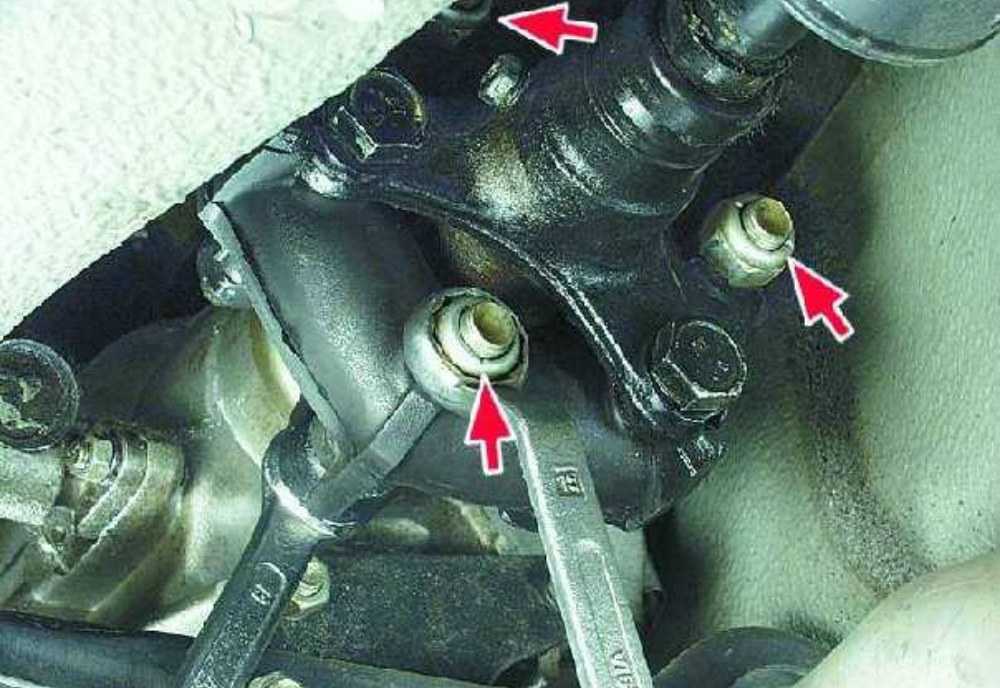

4. Открутить карданный вал от главной передачи, пометить места соединения на фланцах;

5. Открутить поперечину задней опоры коробки передач;

6. Открутить болты крепления КПП (4 штуки);
7. С датчика задней передачи отсоединить провод;

8. Открутить тросик спидометра;

9. Открутить крепление рабочего цилиндра сцепления;

10. Выдвинуть коробку передач, чтобы вал полностью вышел из сцепления, снять ее.

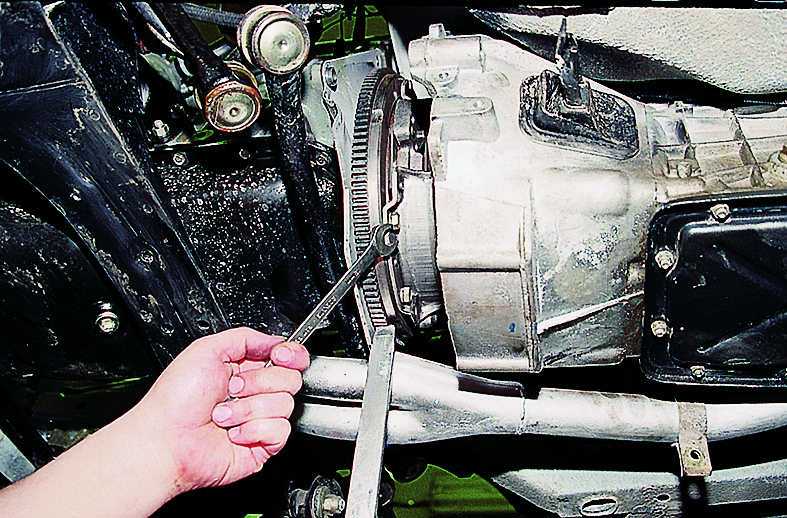

При демонтаже самого сцепления нужно открутить болты корзины от маховика. Чтобы распределить нагрузку равномерно, болты откручивают по 1-2 оборота по очереди. После снятия корзину нужно осмотреть на предмет выработки диска, целостности пружин, диафрагмы.

Замена сцепления ВАЗ 2107(видео)

https://youtube.com/watch?v=Mi03v0RkEl8

Замена сцепления может выполняться несколькими способами.Первый требует демонтажа силового агрегата, для второго необходимо снять КПП, для чего нужна смотровая яма, подъемник или эстакада. В первом случае необходимо применять специальное оборудование в виде подъемника. Для извлечения двигателя также потребуется слить полностью охлаждающую жидкость, отсоединить от радиатора патрубки, в итоге вы потратите много времени на разбор деталей. Поэтому целесообразно воспользоваться вторым методом, в процессе которого можно избежать всех лишних операций. Рассмотрим поэтапно, как выполняется замена сцепления ВАЗ-2107.

Демонтаж коробки передач

Так как мы выбрали второй способ замены, демонтаж коробки передач будет начальным этапом. Автомобиль необходимо разместить над смотровой ямой.Также подойдет подъемник или эстакада. Сначала необходимо отсоединить кардан от эластичной муфты.Его также можно снять полностью, если он мешает. Для демонтажа кардана нужно отогнуть зажимы, размещенные на обойме сальника, после чего его можно будет легко вытянуть. Затем необходимо снять привод сцепления. Отсоедините пружины и открутите болты.

Вслед за этим снимается стартер, как правило, он зафиксирован тремя болтами. Перед выполнением этой задачи нужно отсоединить клеммы от аккумулятора. В завершение демонтируем рычаг в салоне, трос на спидометре и кронштейны, крепящие выхлопную трубу. После выполнения этих операций, для демонтажа самой коробки нужно открутить 4 болта на кожухе силового агрегата.

Установка метки

Следующий этап является не менее важным, и пренебрегать им не стоит. Метки размещаются для того, чтобы избежать появления вибрации, которая может возникнуть при установке новой детали. Это обуславливается тем, что в процессе эксплуатации заводская балансировка теряет свое значение и метки являются единственным способом установить корзину на свое место. Заводские детали не предусматривают специальных меток, так как их монтаж осуществляется с высокой точностью. Для нанесения насечки можно использовать тонкое зубило или воспользоваться обычным мелом.

Демонтаж диска

После выполнения всех вышеописанных операций можно приступать к демонтажу корзины. Сначала необходимо открутить шесть болтов, размещенных по кругу механизма, они фиксируют диск на маховике. Чтобы исключить проворачивание детали, придерживайте ее рукой, вся процедура займет от силы 5 минут. Если не хватает силы удержать корзину, ее можно зафиксировать с помощью большой отвертки. После того как открутили все болты, нужно снять деталь. Аккуратно потяните ее, держа двумя руками. Стоит знать, что диск в этот момент не зафиксирован, его нужно придержать,иначе он может упасть на пол. Осмотрите внимательно диск, при достаточно хорошем состоянии его можно отремонтировать.

Установка диска

Новый диск сцепления вставляем на место старого. При правильном монтаже, большой выступ должен прижиматься к выжимному подшипнику. После того как убедились, что деталь установлена корректно, выполняем все вышеперечисленные операции в обратном порядке. В качестве направляющей можно использовать первичный вал КПП.Если такого нет, его можно изготовить, это не займет много вашего времени. Главное правило, чтобы изготовленный вал можно было легко вытащить руками после установки детали. В завершение прикручиваем корзину сцепления, ориентируясь на ранее сделанные метки.

Замена диска сцепления ВАЗ 2107

Сначала необходимо сделать правильный выбор рабочего места. Это может быть эстакада, подъемник или смотровая яма. Если нет возможности использовать эти рабочие места, автомобиль можно поднять на домкрате, чтобы появился доступ к сцеплению снизу. При этом не стоит забывать о технике безопасности – колеса необходимо надежно зафиксировать и поставить авто на ручной тормоз, чтобы в процессе работы машина не покатилась.

инструменты, приспособления, расходные материалы

Перед началом ремонтных работ необходимо приготовить следующие инструменты и материалы:

• Комплект ключей.
• Отвертки – плоская и фигурная.
• Плоскогубцы.
• Чистые ветоши.
• Домкрат.
• Ремкомплект или новое сцепление в сборе.

При покупке нового ремкомплекта не стоит экономить – покупайте оригинальные запчасти, лучше в комплекте.

последовательность проведения ремонтных работ, советы профи

Следует отметить что под заменой сцепления подразумевается изношенная и вышедшая из строя корзина сцепления, диск, а также выжимной подшипник. Одновременно или в отдельно взятом случае могут выйти из строя главный и рабочий цилиндры, вилка, или же шланг сцепления. После замены сцепления или его отдельных деталей, скорее всего, потребуется регулировка сцепления.

Если предстоит замена корзины или диска сцепления, придется частично демонтировать коробку передач. Коробка при этом остается на своем месте, ее только сдвигают немного в сторону. В отдельных случаях (для удобства, осмотра и замены картера сцепления, сальника первичного вала, и.т.д.) коробку все-таки придется снимать полностью.

Для того чтобы снять неисправное сцепление, необходимо выполнить следующие подготовительные работы:

• Демонтировать стартер.
• Отсоединить рычаг переключения от коробки передач.
• Отсоединить карданный вал.

• Отсоединить рабочий цилиндр сцепления, а также гибкий вал спидометра от коробки передач.
• Снять клеммы или фишки с датчика, который включает освещение при включении задней передачи.
• Отсоединить выхлопную систему от коробки передач.

• Открутить болты, которыми коробка передач крепится к двигателю.
• Отсоединить заднюю подушку (траверзу), через которую КПП крепится к кузову.

После проведения вышеперечисленных манипуляций коробку передач аккуратно отводят в сторону на расстояние, достаточное для того чтобы первичный вал отсоединился от корзины, и аккуратно опереть ее на приемную трубу выхлопа автомобиля.

Чтобы снять коробку передач полностью, перед тем как откручивать болты, которыми КПП крепится к двигателю, отсоединяют от выпускного коллектора двигателя приемную трубу (штаны).

После того, как открывается доступ к корзине сцепления ВАЗ 2107, ее можно заменить или отремонтировать. Для этого откручиваем болты, которыми корзина прикреплена к маховику и демонтируем сцепление.

В процессе выполнения работ обязательно обращаем внимание на следующие моменты:

• При демонтаже стартера отсоединять от него провода не обязательно, нужно только снять клеммы с аккумулятора.
• Перед тем, как отсоединять кардан, на нем ставят метки относительно положения вилки шарнира относительно фланца шестерни главной передачи автомобиля.
• Демонтируя гибкий привод спидометра, его нельзя слишком сильно изгибать.
• Если корзину после ремонта предстоит установить обратно, перед ее демонтажем с помощью краски, мела, зубильца или кернера намечают положение агрегата относительно маховика. Это нужно для того чтобы установить корзину в то же положение.
• Для того чтобы кожух сцепления при демонтаже не деформировался, боты крепления необходимо откручивать равномерно, на 1-2 оборота.
• Если при откручивании болтов, которыми крепится корзина сцепления, начинает прокручиваться маховик, для его фиксации можно использовать монтировку в качестве рычага.

• При сборке сцепления очень важно без ошибок установить диск. Большой выступ диска должен быть обращен к корзине.
Как понятно из всего вышесказанного, замена сцепления «семерки» – задача не слишком сложная и вполне осуществима своими силами

Более наглядно ознакомиться с процессом замены сцепления ВАЗ седьмой модели можно из видео:

Проводим ремонт КПП на ВАЗ 2107 своими руками

Конечно же, всем известно, что работы по ремонту двигателя или коробки передач автомобиля лучше доверять профессионалам. Но для каждого владельца ВАЗ 2107 будет совершенно не лишней информация о том, как снять коробку и провести ее ремонт самостоятельно.

Пятиступенчатая коробка передач ваз 2107 нуждается в ремонте при появлении следующих признаков:

Эти признаки вызываются износом различных деталей КПП 5, например, подшипников, синхронизаторов, сферических шарниров или сальников. Но в любом случае, при обнаружении неисправностей потребуется снятие и разборка механизма. А для того чтобы проделать все эти действия верно, необходимо ориентироваться в устройстве коробки передач ваз 2107 и уметь ее разбирать.

Устройство КПП на ВАЗ 2107

В целом, пятиступенчатая коробка передач имеет те же самые функции, что и ее предшественницы: она изменяет крутящий момент от двигателя по направлению и величине. Отличия состоят в том, что пятиступка имеет 6 скоростей, включая 1 заднюю скорость.

Внутри корпуса КПП выделяются:

При обнаружении неисправностей коробку рекомендуется снимать, опираясь на инструкцию производителя.

Работы по демонтажу пятиступенчатой КПП ВАЗ 2107

Установка автомобиля на подъемник (можно использовать эстакаду или яму), предваряется отсоединением аккумулятора и снятием панели радиоприемника:

На этом этапе желательно также слить масло из трансмиссии.

После того, как все эти действия проделаны, делаем ремонт коробки передач ВАЗ 2107.

Процесс ремонта

Далее следует аккуратно раскрутить все болты крепления, последовательно высвобождая детали.

Каждая передача разбирается отдельно, при этом важно тщательно проверять не только прокладки, но и сальники. Исправление и диагностика поломок включают замену прокладок, это обязательное условие, сальники же обычно меняются, если они сильно изношены

Для замены деталей можно купить готовый ремкомплект КПП, составленный с учетом наиболее часто возникающих именно в пятиступенчатых коробках неисправностей.

Также для обслуживания потребуется фиксирующий клей, комплект прокладок и сальников, желательно наличие ремкомплекта.

После того, как все детали проверены и заменены, можно приступать к сборке КПП, проводя все действия в обратном порядке. В случае, если детали подверглись слишком сильному износу и замена отдельных узлов уже не помогает, может потребоваться полная замена коробки передач на автомобиле ВАЗ 2107.

Таким образом, обслуживание и ремонт КПП ВАЗ 2107 вполне доступно проводить самостоятельно, главное выполнять все требования инструкции по демонтажу и следовать чертежам при сборке.

Устройство механизма сцепления на ВАЗ 2107

Сцепление хотя и выполняет несложную задачу, состоит из множества составляющих деталей. Все детали имеют соответствующий ресурс, поэтому рано или поздно муфта сцепления нуждается в ремонте и регулировке. Прежде чем настроить сцепление на ВАЗ 2107, нужно разобраться с его конструктивными элементами.

Классические авто семейства ВАЗ оснащены механизмом сцепления сухого замкнутого типа. Состоит устройство из следующих элементов:

1. Ведущая часть — это ведомый диск, имеющий шлицы для передачи момента перемещения на вал КПП. Это вращение передается при помощи трения, возникающего между накладками фрикционного типа с маховиком и нажимным диском.
2. Неразборный механизм — этот узел называют корзиной, которая фиксируется к маховику.

В действие механизм сцепления на ВАЗ 2107 приводится за счет самой левой педали в салоне машины. В действие устройство приводится с помощью гидравлического привода. Основу гидропривода составляют следующие узлы:

• Главный и рабочий цилиндры.
• Вилки включения и выключения.
• Подшипник выжимной.

Аналогичной конструкцией сцепления оснащены все классические модели ВАЗ, а также карбюраторные и инжекторные ВАЗ 2107. Отличие заключается лишь в наличии вспомогательного щитка на инжекторных моделях, назначением которого является защита от грязи. Чтобы представить, о чем идет речь, ниже приведена схема рассматриваемого устройства.

Как отрегулировать сцепление на классике

Производить настройку сцепления на семерке следует после того, как выполняются работы по установке механизма. При правильно выполненной процедуре настройки можно продолжить эксплуатацию машины, не беспокоясь о преждевременной поломке агрегата. Перед процессом регулировки понадобится проверить гидропривод на присутствие в нем воздуха. Воздух нужно удалить с помощью прокачки системы, и при потребности осуществить замену всей жидкости.

Если возникла необходимость провести регулировку рассматриваемого механизма на ВАЗ 2107, то ниже представлена подробная инструкция.

Регулировка свободного хода педали сцепления

Чтобы выставить свободный ход педали, понадобится произвести настройку двух агрегатов — главного и рабочего цилиндров. Это позволит выполнить максимально-точную регулировку сцепления на ВАЗ 2107. Выполняются процедуры по регулированию хода педали сцепления:

1. Двумя ключами на “13” в салоне машины внизу нужно отрегулировать полный ход педали. В качестве ограничителя полного хода выступает специальный шток, который фиксируется двумя гайками. При помощи одного ключа нужно удерживать крепление ограничителя хода, а вторым осуществлять ослабление гайки на несколько оборотов. Полный ход педали должен составлять около 140 мм, что можно замерить при помощи линейки.
