Порядок выполнения работ по снятию коробки передач
Итак, установив автомобиль на яме или эстакаде, приступим. Первое, что делаем, это снимаем карданный вал.
Второе, это снимаем некоторые элементы выпускной системы (глушитель, «штаны» и т д).
Можно, конечно только отсоединить «штаны» от резонатора, но, если работы проводятся без помощников, то будет не особо удобно.
Следующий шаг — снятие рабочего цилиндра КПП (его тоже удобно снимать из ямы).
Цилиндр легко откручивается накидным ключом на 13, выкрутить требуется два болта. Регулировка зазора при этом не нарушается. Следующим «идет» процесс откручивания болта крепления провода массы.
Открутив рабочий цилиндр сцепления и провод массы, убираем их в сторону, чтобы они нам не мешали. Полностью их убирать не нужно, просто закрепить в стороне. Затем снимаем «фишки» клемм выключателя фонаря заднего хода.
Осталось отсоединить тросик спидометра, который закреплен на КПП.
Не стоит забывать о щитке картера сцепления, он прикручен четырьмя болтами (у некоторых их осталось только по два).
Пока работы, проводимые из ямы, можно считать законченными, переходим наверх. Приступаем к разборке рычага переключения передач коробки, делается это из салона. Снимаем декоративный чехол и резиновый уплотнитель.
После этого «сдергивается» сам рычаг с кулисы. Для этого подденем капроновое кольцо каким-либо острым предметом.
После снятия рычага на кулисе останутся резиновые уплотнители и капроновые фиксаторы, их лучше заменить на новые, предварительно купив ремкомплект кулисы.
После завершения «верхних» подготовительных работ, снова спускаемся в яму, нам предстоит осуществить основную часть работ – освободить коробку от основных креплений – это четыре болта, которые крепят «колокол» КПП к двигателю (первая точка крепления).

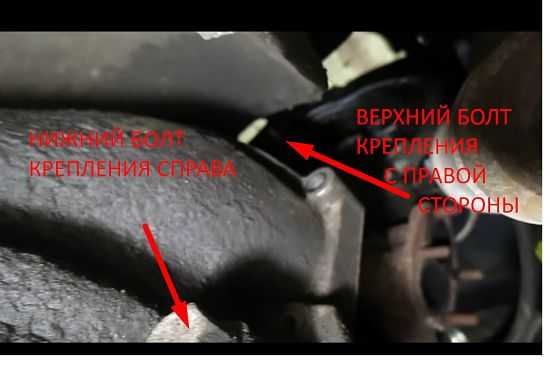

Нижние болты откручиваются легко, их срываем накидным ключом. А вот верхние болты более «проблематичные». Для их откручивания лучше воспользоваться воротком с головкой ну или помучится обычным накидным, но его нужно заводить сверху.
Меняем вторичный вал и шестерню дифференциала
Коробка передач на ваз 2109 с тюнингом не ограничивается только шестеренками коробки, тюнинга требует и дифференциал:
- При обычной замене главной пары (шестеренок вторичного вала а так же главной шестеренки дифференциала) в пяти ступенчатой КПП автомобилей из семейства ВАЗ, с изначальным передаточным числом зубьев 3.7 или 3,94 (как эталон) на передаточное число 4.13 сделанное когда то для «зубил» с моторами 1100лс и пяти ступенчатой КПП, открывается возможность улучшения динамики вашего автомобиля при этом не прибегая к форсированию мотора
- В городе расход бензина вряд ли поменяется, а вот на трассе может быть заметное повышение расхода на 3% если гнать с максимальной скоростью, это согласитесь не существенно
- Зато вполне заметно улучшится динамика разгона, мотору будет гораздо проще достигать наибольших оборотов
- При этом пятая передача становится более применяемой, так же вам покажется ровнее подхват на любой передаче
- Машина станет гораздо легче трогаться, преодолевать даже крутые горки, вам пореже придется трогать передачи при умеренной езде или двигаясь в потоке машин по городу
Это важно знать каждому
Все дилеры запчастей ВАЗ получили циркуляр, в котором практически изложен доклад о начале отзыва всех машин ВАЗ, которые были снаряжены КПП 2110 и выпускались до мая 2000 года. Итак:
- Причиной этого является конструктивный недостаток КПП, а точнее ее вторичный вал полый, внутри него идет сквозной канал
- Из-за этого плоское стопорное кольцо на вторичном валу может сломать его напополам
- Этот недостаток совсем небезопасен: так как осколки тут же попадают между шестерен и КПП намертво заклинивает
- Кроме этого были случаи, когда обломки вторичного вала проломили насквозь картер КПП (“рука дружбы” так сказать )
- Проведя серию дополнительных испытаний, производители ВАЗ изменили форму стопорного кольца, это, по словам конструкторов с завода, сняло проблему
- Хотя по своей сути проблемку принципиально не решили, лишь только полная замена полого вторичного вала на сплошной может обеспечить вам 100% гарантию
- Вторичные полые валы продолжали и продолжают ломаться, как бы досадно это не звучало
- Именно поэтому рекомендуется переход на главную пару 4,13 имеющую сплошной вторичный вал
- И снова отдельно подчеркну – конкретно чтобы вал был сплошным, так как на рынке полно более дешевых вариантов главных пар 4,13 имеющих полый вторичный вал
- Поймите, тут не стоит экономить, ведь в конечном итоге замена картера КПП и внутренности (или новая КПП) выходит значительно дороже
Схема коробка передач жигули
ГлавнаяВаз 2110Схема коробка передач жигули
Пятиступенчатая коробка переключения передач (КПП) является одним из основных агрегатов автомобиля ВАЗ 2107. Ее устройство и схема сборки отличаются высоким уровнем сложности, из-за чего обслуживание и ремонт обычно доверяют профессионалам. Однако для общего развития и понимания физики процессов, происходящих в вашем автомобиле, изучить устройство коробки не помешает.
Начнем с назначения КПП: пятиступенчатая коробка переключения передач ВАЗ 2107 по своему функциональному назначению призвана выполнять функцию преобразования величины крутящего момента, получаемого от двигателя, с последующей передачей его трансмиссии.
Используемая в ВАЗ 2107 КПП имеет всего шесть скоростей – пять передних и одну заднюю. Схема переключения скоростей аналогична стандартной четырехступенчатой, к которой добавлена пятая скорость – влево до упора и вперед. Переключение между ними осуществляется движением ручки переключения скоростей.

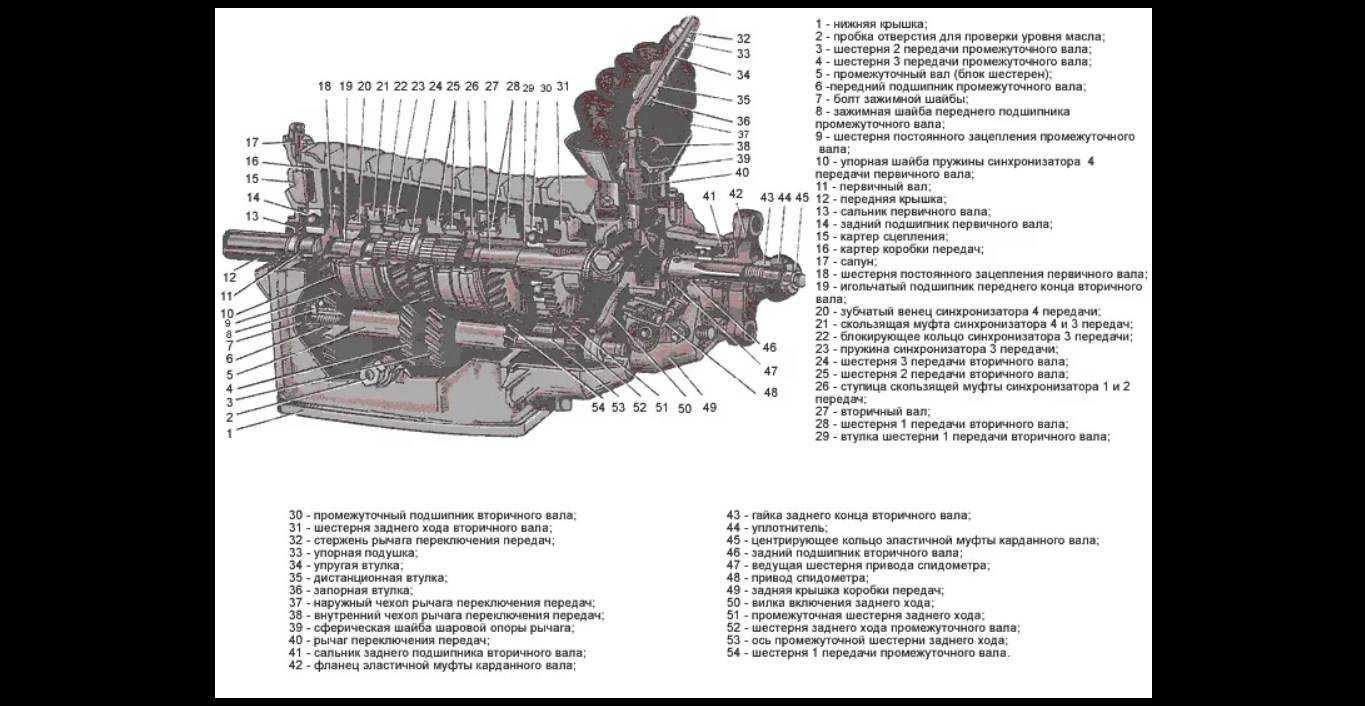

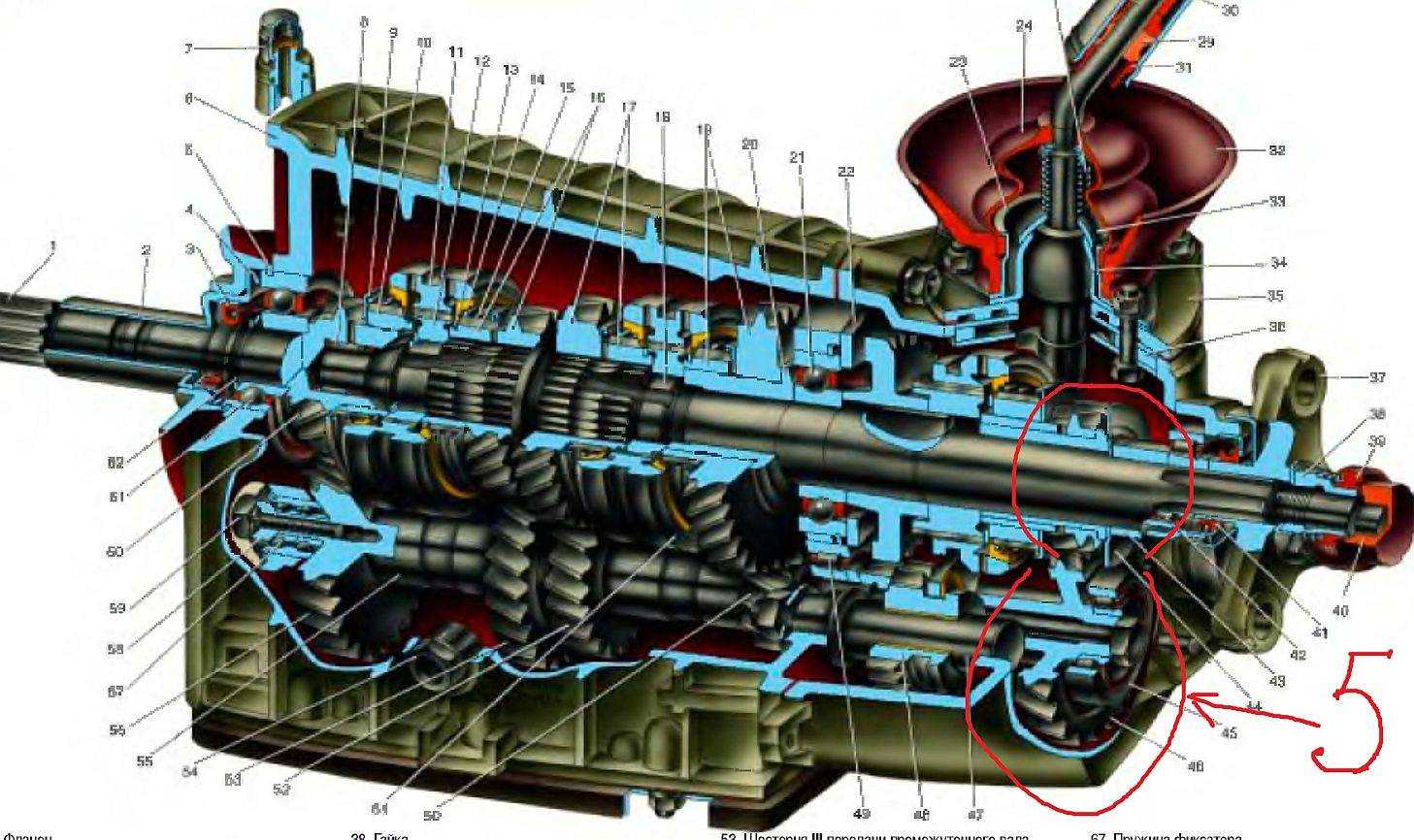

Схема расположения основных конструктивных элементов выглядит следующим образом:
Основные узлы и механизмы коробки передач смонтированы в корпусе 3. Ниже приведена схема расположения деталей КПП.
К ним относятся:
- Первичный вал 4 с установленными на нем приводными шестеренками и синхронизаторами;
- Вторичный вал 10 с шестернями;
- Промежуточный вал 1, в сборе.
Так как схема данного механизма достаточно сложная, остановимся на ней более подробно.
Первичный вал
Является единым целым с шестерней, вращается на подшипнике 3, установленном в картере коробки и уплотненном сальником.
Вторичный вал
Является продолжением первичного в пространстве. На нем собраны шестерни первой (23), второй (24) и третьей(25) передач, свободно перемещающиеся и в определенных положениях входящие в зацепление с соответствующими шестернями промежуточного вала 1. Все шестерни имеют разный диаметр, благодаря чему обеспечивается изменение величины передаваемого крутящего момента.
Вторичный вал вращается на подшипниках 9, 11 и 12. Первый из них – роликовый, устанавливается в первичный вал, остальные запрессованы в картер и заднюю крышку соответственно.
Промежуточный вал
Предназначен для передачи крутящего момента определенной величины от первичного к вторичному. Вращается на подшипниках 2, 22 и 19. Шестерни составляют с валом единое целое. В этом же блоке установлены шестерни пятой скорости 18 и задней 20. Последняя устанавливается на отдельном валу 21, соединенном с вторичным на шлицах.
Для залива масла в коробку передач ВАЗ 2107, слева в корпусе предусмотрено специальное отверстие 11, закрываемое пробкой. Низ корпуса закрывается стальной крышкой, которая крепится десятью гайками.
Все соединения крышек с корпусом коробки загерметизированы специальными прокладками, предотвращающими протекание масла.
Заправочный объем масла для коробки передач ВАЗ 2107 равен примерно 1,6 литров. Некоторые автолюбителя предпочитают заливать масло через верх, в месте, где ручка вставляется в КПП. Такой метод значительно проще стандартного, так как ручка находится в салоне и получить к ней доступ не составляет особых проблем, чего нельзя сказать о заливном отверстии.

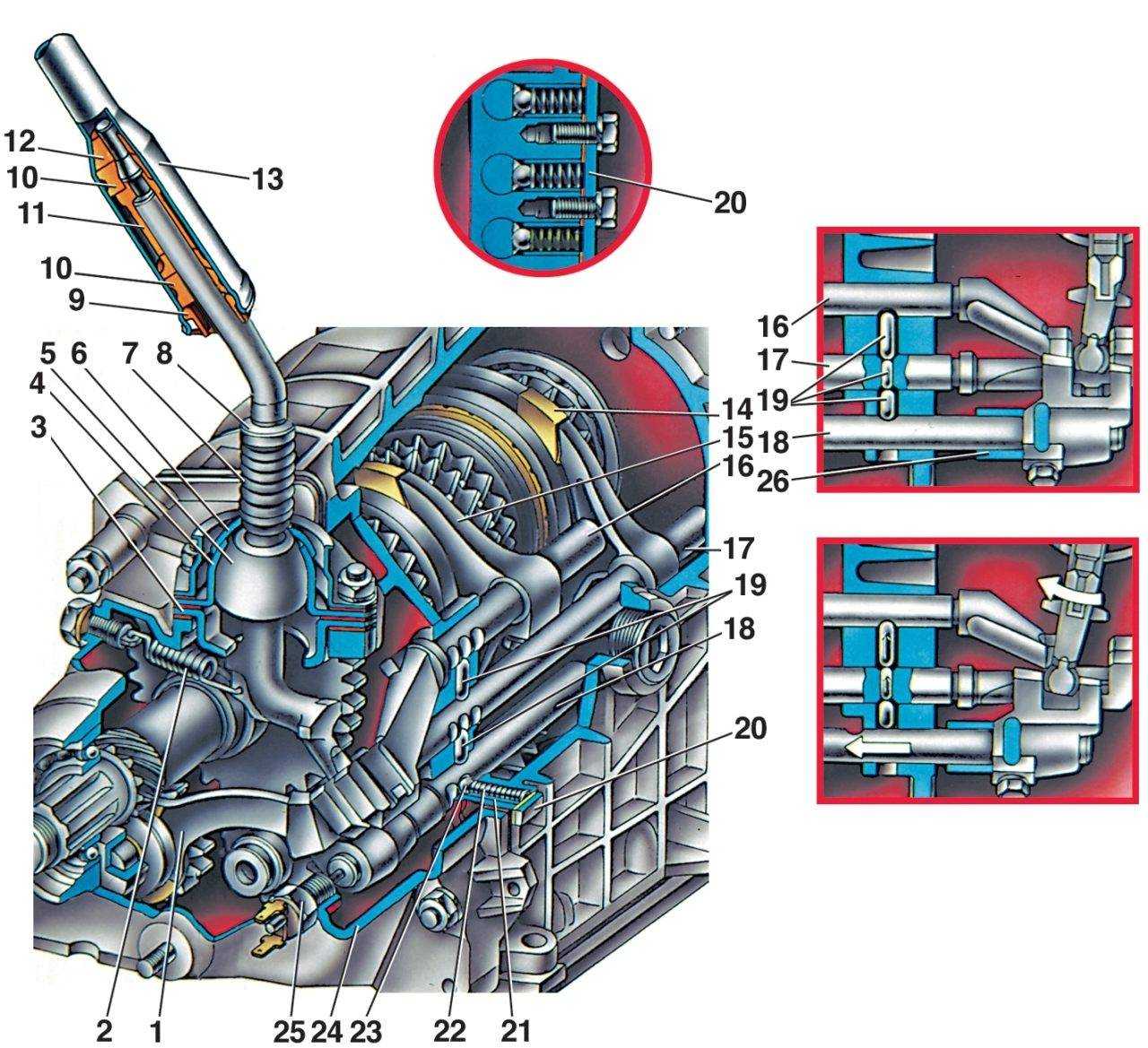

Управление переключением передач осуществляется набором вилок, которые приводит в движение ручка. Устройство и основные детали механизма переключения скоростей наглядно иллюстрирует следующая схема.

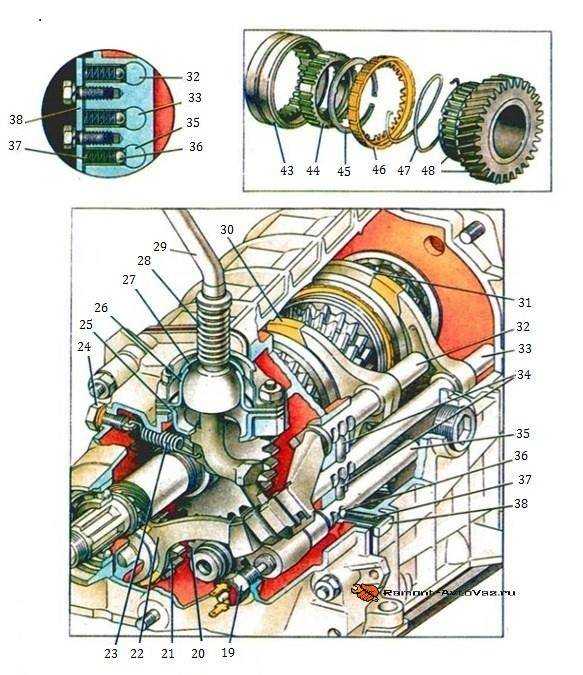

Здесь номерами 1, 2 и 16 обозначены вилки переключения скоростей: третьей и четвертой, первой и второй, задней и пятой соответственно. Номерами 5, 7 и 9 обозначены штоки соответствующих вилок, которые приводит в движение ручка 8, выведенной в салон автомобиля ВАЗ 2107.
Схема работы механизма переключения следующая: когда ручка 8 изменяет свое положение, ее шарнир входит в зацепление с выемкой на одном из штоков, другой конец которого жестко сцеплен с вилкой болтом 3. Вилка, в свою очередь, входит в паз на соответствующей шестерне переднего (16, 23, 24, 25) или промежуточной (20) заднего хода.
Таким образом, ручка 8 обеспечивает перемещения вилки и происходит зацепление определенной шестерни вторичного вала с соответствующей ей шестерней промежуточного. При этом цепочка передачи крутящего момента замыкается, вторичный вал начинает вращаться со скоростью, соответствующей передаточному числу зацепленных в данный момент шестеренок.
Как видим, схема устройства коробки ВАЗ 2107 достаточно сложная, поэтому не рекомендуется заниматься ее ремонтом, не имея соответствующих навыков. Лучше доверить это дело специалистам.
Для чего нужна кулиса на коробке передач
Назначение кулисы в любой коробке передач — связь рычага переключения передач со штоком, подводящим к КПП. Несмотря на то что этот механизм имеет продолжительный срок эксплуатации, со временем детали изнашиваются. Как правило, проблемы возможны не ранее, чем через 100 тыс. км. пробега. Единственное, что может требовать более частой замены, это резиновые и пластиковые элементы стержня рычага КПП, которые используются для его соединения с рычагом на коробке.
Как снять кулису на ВАЗ 2101
Для демонтажа кулисы (короткого рычага, расположенного на коробке) на ВАЗ 2101 потребуется удалить длинный рычаг управления передачами и защитную накладку, расположенную на полу салона. Для снятия механизма необходимо извлечь резиновую манжету, а затем открутить крепёж шаровой опоры рычага. Во время извлечения нужно быть аккуратным, чтобы оттяжная пружина не спала. Если снять кулису таким образом не удастся, потребуется демонтировать заднюю крышку коробки, на что уйдёт немало времени и сил. Снимают кулису, как правило, во время ремонта коробки, и то не всегда.
Кулису на коробке передач снимают довольно редко, поскольку механизм из строя практически не выходит
Как поставить кулису
Установка механизма управления передачами производится в обратной последовательности. Кулиса уплотняется прокладкой и, если уплотнитель находится в плохом состоянии, лучше его заменить, что исключит попадание грязи внутрь коробки и возможное подтекание масла.
При монтаже кулисы устанавливают на место прокладку, а после и сам механизм
Регулировка кулисы
Кулиса на коробке передач ВАЗ 2101 имеет простую конструкцию и каких-либо регулировочных работ при ремонте либо замене детали не требуется.
Обслуживание и ремонт КПП ВАЗ 2101 вполне по силам каждому автовладельцу, что обусловлено несложной конструкцией механизма. Единственное — для проведения мероприятий, связанных с демонтажем узла, желательно позвать помощника, поскольку коробка является довольно тяжёлым механизмом и самостоятельно снимать её с автомобиля будет нелегко и небезопасно. При правильном и своевременном обслуживании КПП в течение продолжительного времени не будет доставлять каких-либо проблем.
Замена сальников
Необходимость в замене сальников возникает при появлении течи масла из корпуса коробки передач. Из строя может выйти как передняя, так и задняя манжета. В этом случае уплотнители потребуется заменить.
Сальник первичного вала
Если были замечены признаки повреждения сальника первичного вала, т. е. появились следы течи смазки в области картера механизма сцепления, то вероятной причиной является выход из строя манжеты первичного вала. Течь масла может появиться также из двигателя при износе заднего сальника коленвала. Для того чтобы определить, откуда именно подтекает масло, можно попытаться выяснить это по запаху, поскольку моторная смазка отличается от трансмиссионной.
Сальник первичного вала КПП установлен в картере механизма сцепления
Описание и размеры
Сальник первичного вала коробки передач ВАЗ 2101 имеет такие размеры: 28x47x8 мм, что соответствует внутреннему и наружному диаметру, а также толщине обоймы.
Замена сальника первичного вала
Чтобы заменить манжету на первичном валу, потребуется демонтировать коробку с машины и снять картер сцепления. Затем, используя наставку, выбиваем из корпуса сальник и вынимаем его пассатижами. Для установки новой детали потребуется подходящая по размеру оправка и молоток.
Для замены сальника первичного вала потребуется демонтировать КПП, снять картер сцеления и выбить поврежденный элемент. Новая манжета устанавливается в обратном порядке
Сальник вторичного вала
При выходе из строя сальника вторичного вала появляются следы течи масла в задней части КПП. В этом случае деталь нуждается в замене.
Описание и размеры
Манжета вторичного вала имеет такие размеры: 32x56x10 мм
При покупке уплотнителя на эти параметры следует обращать внимание, чтобы по ошибке не взять деталь другой размерности
Замена сальника вторичного вала
На вторичном валу коробки ВАЗ 2101, по сравнению с первичным, сальник меняется гораздо проще, поскольку в демонтаже агрегата нет необходимости. К предварительным мероприятиям относится снятие кардана вместе с эластичной муфтой. После этого выполняют следующие действия:
- Демонтируем центрирующее кольцо со вторичного вала.
- Снимаем стопорный элемент.
- Откручиваем гайку на 30.
- Снимаем фланец съёмником или сбиваем его молотком.
- Старый сальник поддеваем отвёрткой и извлекаем его из задней части КПП.
- Новую манжету запрессовываем подходящим отрезком трубы.
Пятиступенчатая МКПП
На «Жигулях» седьмой модели установлена пятиступенчатая коробка передач, имеющая пять скоростей вперед и одну назад.
Изготовлена она из дюралюминия, имеет аналогичные крышки спереди и сзади. Спереди к коробке при помощи шпилек крепится кожух сцепления. Снизу на устройстве установлена крышка из стали. Между корпусом коробки и каждой крышкой уложены уплотнительные прокладки.
Передняя крышка соединена с кожухом сцепления при помощи запрессовки. В ней отверстие для выхода первичного вала и установки манжеты.
Внутри коробки в определенном порядке установлены валы с шестернями, синхронизаторами и устройствами для переключения передач. Справа имеется заливное отверстие для масла, снизу — сливное отверстие с магнитной пробкой.
Внизу слева на крышке выходит трос спидометра, который приводится вторичным валом при помощи шестеренчатого зацепления.
Рычаг переключения скоростей находится сверху. Состоит из устройства выбора передач, штоков и механизма фиксации. К рычагу сверху крепится рукоятка. Вся эта конструкция крепится к крышке при помощи трех шпилек.
Вид коробки передач:

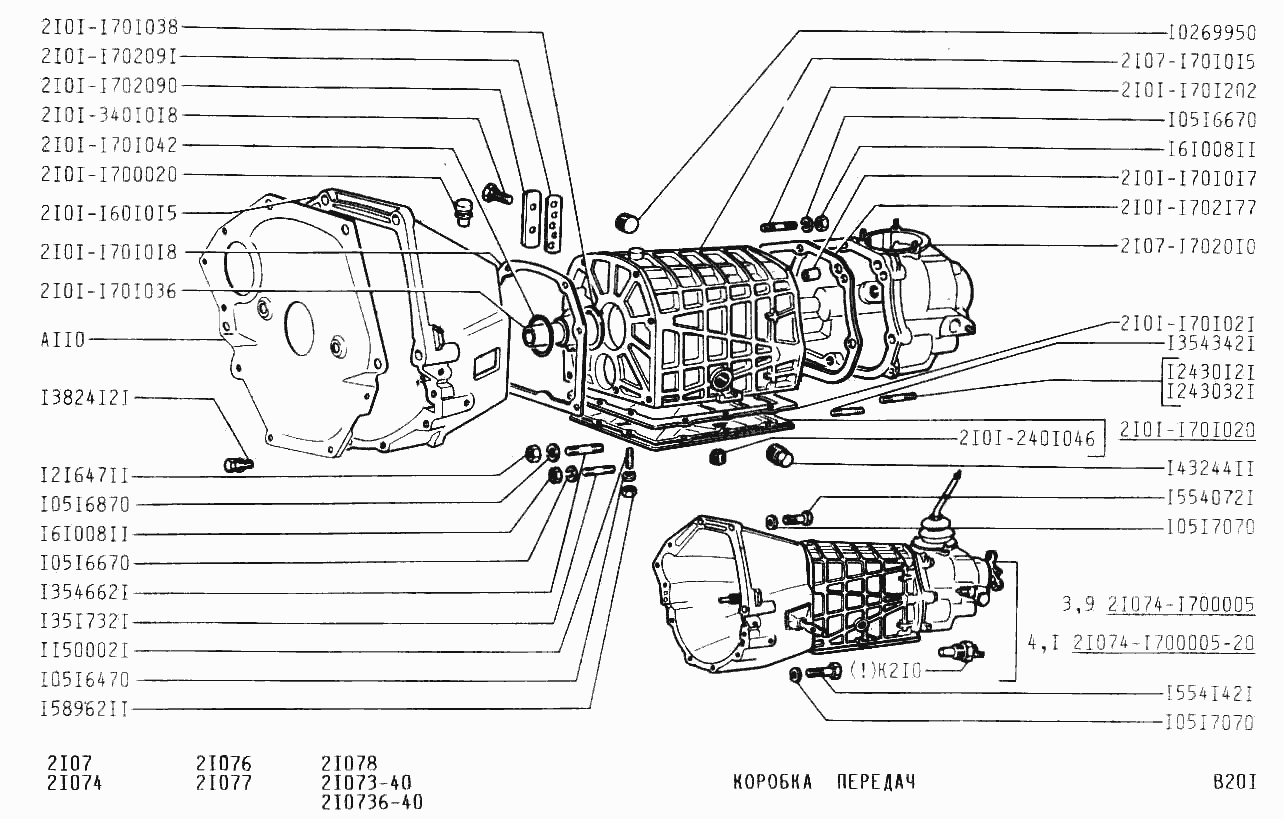

Детали в разобранном виде:
Движущие части коробки передач:
Ремонт КПП
При обнаружении одной из неисправностей коробку следует отремонтировать, чтобы предотвратить ее полный выход из строя.
Перед ремонтом надо подготовить место, инструмент, промывочную жидкость, лучше керосин, ветошь, коробочки для мелких деталей.
Снятие КПП лучше проводить на эстакаде или яме.
Подготовка инструментов
При снятии и ремонте коробки передач потребуется следующий инструмент:
- молоток;
- мощная отвертка;
- две простые плоские отвертки и одна крестообразная;
- головки на 13 мм и 17 мм с удлинителем;
- торцовые ключи на 10 мм и 19 мм;
- пинцет;
- набор гаечных ключей;
- обтирка или ветошь;
- емкость для отработанного масла.
Демонтаж коробки с автомобиля
Прежде чем демонтировать КПП, необходимо автомобиль поставить на эстакаду, подпереть колеса, чтобы не двигался. Отсоединить минусовую клемму на аккумуляторе или выключить массу, если есть. Слить трансмиссионное масло.
Далее по порядку, в салоне:
снять панель радиоприемника;
демонтировать рычаг коробки;
двумя отвертками разжать лепестки и снять демпфер с рычага;
снять крышку, прикрывающую отверстие в полике;
под автомобилем:
- отсоединить электрические провода от коробки и от стартера;
- снять стартер;
- отсоединить карданный вал, разобрав эластичную муфту;
- отсоединить привод спидометра;
- отсоединить и снять трубу выхлопных газов;
открутить крышку, закрывающую корзину сцепления;
поставить опору под коробку;
- торцовым ключом на 19 мм открутить болты, крепящие корпус КПП к блоку цилиндров двигателя;
- вставить отвертку между картером и блоком, отжать картер от блока;
- снять коробку.
Снятие этого агрегата лучше проводить вдвоем, так как его вес 23 кг. Вариант снятия можно посмотреть на видео:
Разборка коробки
Прежде чем разбирать коробку, ее необходимо тщательно промыть керосином или уайт-спиритом.
Разборку лучше делать на верстаке с достаточной площадью столешницы, имея рядом коробочки для складирования мелких деталей.
При работе нужно быть внимательным и запоминать, что где находится, потому что предстоит ее еще собирать.
Процесс разборки коробки показан на видео. Мастер от начала до конца показывает и рассказывает, как это сделать:
Смена подшипника
Одна из частых и серьезных неисправностей коробки — это износ подшипников. Эти детали устроены так, что не подлежат ремонту. Поэтому их меняют на новые той же марки.
В коробке передач «Жигулей» установлены четыре вида подшипников. У каждого вала свои, разные в исполнении и размерах.
Процесс снятия подшипников подробно показан на видео в главе «разборка коробки». Подшипники первичного вала, можно поменять, не разбирая КПП.
Как поменять подшипник первичного вала, показано на этом видео, на примере коробки от «Нивы»:
Разница между 4-ступенчатой и 5-скоростной коробками

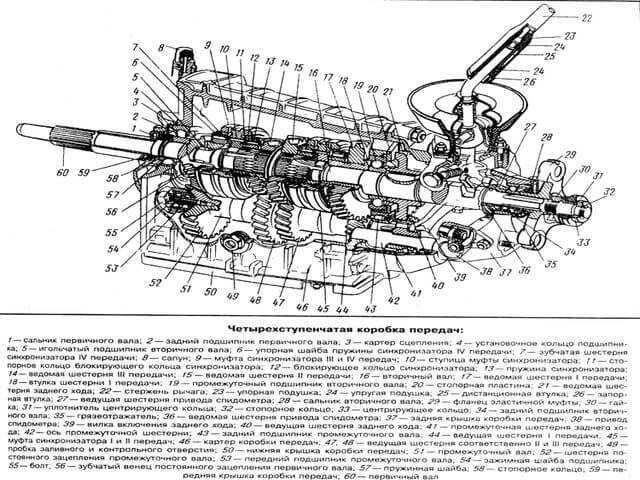

Как отмечено, ВАЗ-2105 комплектовались двумя коробками – на 4 и 5 скоростей. При этом за основу для создания 5-ступенчатой КПП взяли 4-скоростную версию и немного ее доработали. Поэтому передаточные числа у пятиступки до 4-й скорости идентичны, а вот добавленная 5-я скорость обладает передаточным числом 0,82. То есть, у этой коробки прямой так и осталась 4-я передача.
Рассмотрим более конкретно отличия пятиступки от четырехступки на ВАЗ-2105, а их несколько:
- на 5-скоростной коробке используется несколько иная задняя крышка КПП, где и размещается блок шестерен 5-й скорости;
- у промежуточного вала проделано резьбовое отверстие для монтажа блока шестерен 5-й и задней скоростей;
- наличие блока шестерен 5-й передачи с синхронизатором и шестерней заднего хода, а вторичный вал немного укорочен;
- крепление оси промежуточной шестерни задней скорости у 5-скоростной версии осуществляется гайкой;
- несколько иной привод переключения передач, а также механизм выбора скорости;
- отличаются также датчик включения фонаря задней скорости;
Поскольку для создания 5-скоростной коробки основой была 4-ступенчатая версия, то вполне возможно в домашних условиях самостоятельно модернизировать четырехступку, для чего следует заменить и добавить указанные составные элементы КПП.

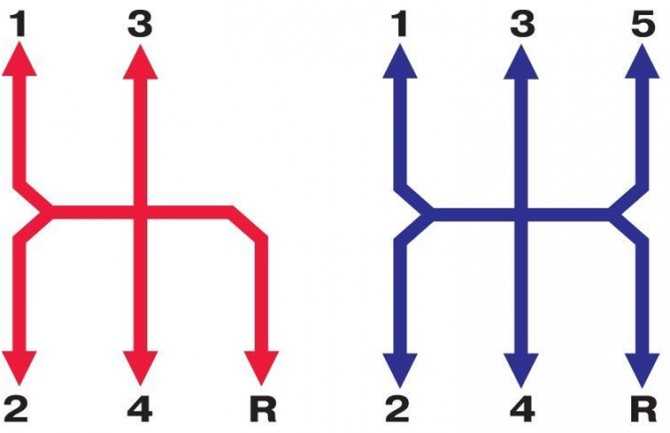

Что касается управления КПП ВАЗ-2105, то схема переключения не отличается от ВАЗ-2106 или любой другой модификации с 4-ступенчатой коробкой. В 5-ступенчатой КПП для включения последней скорости достаточно максимально вправо сдвинуть рычаг КПП и толкнуть его вперед, то есть в противоположную задней скорости сторону. Ниже показаны схемы переключения обеих модификаций КПП:
В целом КПП-2105 является очень надежной и способна отработать большой срок без какого-либо обслуживания. К тому же она обладает хорошей ремонтопригодностью и провести ремонт не так уж и сложно. Замена КПП 2105 обычно делается в случае износа посадочных мест подшипников в корпусе или же при его повреждении – пробое, появлении трещин. При остальных поломках (износ или повреждение шестерен, подшипников, валов и т. д), восстановить работоспособность узла удается путем замены сломанных элементов. Также замена может выполняться в случае установки 5-ступенчатой модификации вместо 4-скоростной, в случае, когда узел был приобретен в сборе, а не только те элементы, которые позволяют модернизировать старую КПП.
Но в любом случае – замена это, модернизация или ремонт, ничего сделать невозможное, пока КПП установлено на авто. Узел в любом случае придется демонтировать, и нужно знать, как снять коробку.
