Устройство и принцип работы привода сцепления

Сцепление с пневматическим усилителем

На тяжёлых грузовых автомобилях большой грузоподъёмности, к примеру, на МАЗах, устанавливается привод сцепления с пневматическим усилителем. Пневмоусиление предназначено для уменьшения мускульного усилия, прилагаемого на педаль сцепления.

Устройство таково: педаль, тяга, золотник (он же клапан управления), шланги, пневматическая камера, рычаги, тормозок, первичный вал с барабаном тормозка. Принцип действия: при отпущенной педали впускной клапан золотника закрыт, а выпускной открыт. При нажатии на педаль усилие через тягу и золотник передаётся на вилку выключения сцепления. В это же время в золотнике открывается впускной клапан и закрывается выпускной – корпус золотника надвигается на выпускной клапан, выпускной клапан прижимается к впускному и закрывается, а впускной этим движением открывается. Воздух через впускной клапан поступает в пневматическую камеру, которая за счёт давления воздуха помогает нажимать вилку выключения сцепления.

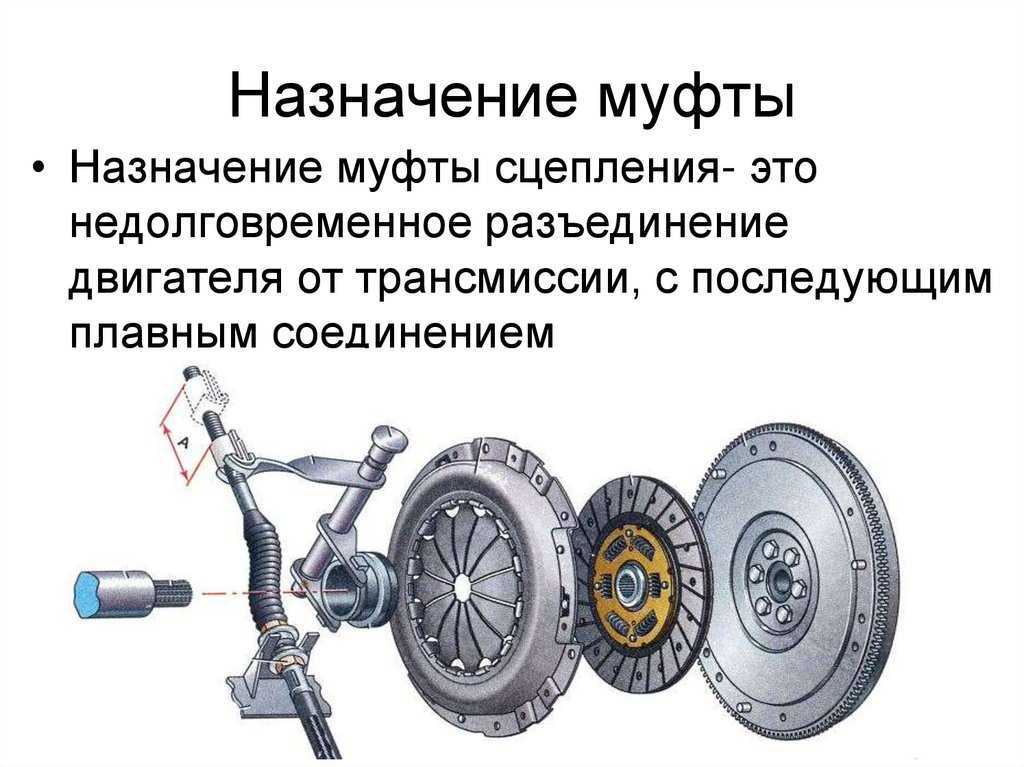

Функции ключевого механизма трансмиссии

Муфта сцепления — устройство, на которое припадает самая большая нагрузка среди всех элементов узла трансмиссии. Она располагается между двигателем и КП. Выполняет следующие функции:

• плавное разъединение при торможении, соединение на старте двигателя и КП;
• передачу крутящегося момента от движка на трансмиссию без потерь;
• компенсацию нагрузок и минимизацию вибраций, возникающих при работе мотора;
• снижение нагрузок на компоненты двигателя и блока трансмиссии.

Таким образом, работа сцепления направлена на кратковременную блокировку передачи вращения от мотора к КП с возможностью плавного ее возобновления.

Достоинства и недостатки

Гидромуфта обеспечивает плавную передачу крутящего момента, снижает динамические нагрузки в трансмиссии и поглощает крутильные колебания, повышает устойчивость работы двигателя при малой скорости движения, облегчает управление автомобилем и повышает его проходимость.

Однако гидромуфта имеет низкий КПД и ухудшает топливную экономичность автомобиля. При установке гидромуфты потери максимальной мощности двигателя составляют до 3 % из-за нагрева рабочей жидкости. Кроме того, применение гидромуфты приводит к увеличению сложности, металлоемкости и стоимости трансмиссии.

Источник статьи: http://carspec.info/gidravlicheskoe-sceplenie

Прокачка сцепления

Если вкратце ознакомится с алгоритмом прокачки сцепления, то он происходит следующим образом:

1. Подготовка системы к работе.
2. Подключение к штуцеру резинового шланга.
3. Нажатие на сцепление и слив жидкости до полного выхода воздуха.

Для прокачки гидропривода сцепления вам будут необходимы такие инструменты:

1. Инструмент для фиксации педали сцепления.
2. Канистра для слива тормозной жидкости.
3. Резиновый шланг, который мы будем подключать к сливному штуцеру.
4. Новая тормозная жидкость.
5. Стандартный набор инструментов.

Перед прокачкой сцепления следует его отрегулировать, так как невозможно эффективно прокачать систему сцепления, если толкатель поршня не перемещается свободно. В этой ситуации воздух не выйдет.

замена жидкости сцепления

Для начала в бачок цилиндра следует долить жидкости. Ее уровень не должен быть ниже двух сантиметров от наивысшего края. При этом нужно постараться, что бы в систему не попал мусор, разные посторонние примеси и так далее.

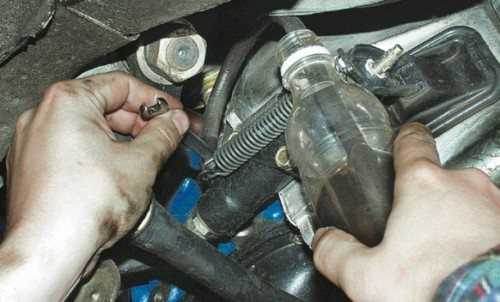

Снимаем с перепускного клапана резиновый колпачок в верхнем отделе корпуса, после чего надеваем шланг. Через него из системы будет проходить тормозная жидкость. В емкость наливается около двести миллилитров тормозной жидкости.

штуцер прокачки сцепления

Открываем пропускной клапан и нажимаем несколько раз на педаль сцепления.

Следите за пузырьками воздуха, именно сейчас и происходит очистка всей системы. Кроме того, следите, что бы уровень тормозной жидкости не опустился ниже трех сантиметров от края. После того, как педаль максимально опустится, необходимо до конца закрутить перепускной клапан. Процесс производится несколько раз.

Теперь снимаем со штуцера резиновый шланг и надеваем предохранительный колпачок. Далее доливаем в бачок жидкость.

Гидравлический привод выключения сцепления

Пример HTML-страницы

По сравнению с механическим гидравлический привод выключения сцепления обладает серьезными преимуществами, особенно в отношении уровня комфорта.

Усилие, необходимое для выключения сцепления, передается от педали сцепления через главный и рабочий цилиндры на рычаг выключения сцепления.

Важным достоинством гидравлического привода (рис. 3. «Гидравлический привод выключения сцепления с главным цилиндром (1), рабочим цилиндром (2), гидравличе­ской магистралью (3) и расширительным бачком (4)«) является возможность преодолевать без потери КПД большие расстояния между педалью и механизмом выключения сцепления (к примеру, в автобусе с задним расположением двигателя).

Кроме этого, колебания, возникающие между шасси и силовым агрегатом, не передаются через привод на механизм выключения сцепления.

Следует также отметить удобство укладки гидравлических магистралей даже в узких местах шасси автомобиля.
В пользу гидравлического привода выключения сцепления говорят также высокий КПД, простота технического обслуживания, отсутствие зазоров, а также большая вариативность в части соотношения усилий на педали и в механизме выключения сцепления.

Главный цилиндр с расширительным бачком

Главный цилиндр гидравлического привода выключения сцепления (рис. 4. «Главный цилиндр гидравлического привода выключения сцепления»  и рис. 5. «Главный цилиндр гидравлического привода выключения сцепления с расширительным бачком«) в основном идентичен главному цилиндру гидравлической тормозной системы и поэтому не будет рассматриваться отдельно. Однако в отличие от главного тормозного цилиндра он может не иметь клапана избыточного давления.

Расширительный бачок может быть объединен в узел с главным цилиндром, закреплен на цилиндре с помощью болтов или установлен отдельно и соединен с цилиндром с помощью шланга.

Расширительный бачок должен располагаться над главным цилиндром сцепления. Шланг или трубопровод должны иметь максимально возможное сечение (от 8 до 9 мм).

Рабочий цилиндр

Задача рабочего цилиндра выключения сцепления (рис. 6. «Рабочий цилиндр привода выключения сцепления«) заключается в передаче усилия от ноги, приложенного через педаль сцепления к главному цилиндру, на рычаг выключения сцепления. При этом рабочий цилиндр должен быть расположен таким образом, чтобы его корпус мог воспринимать усилие выключения, действующее на его шток, как реактивную силу, без изгиба и перекоса.

Рабочий цилиндр выключения сцепления не должен находиться в непосредственной близости от источников высокой температуры. Максимальная температурная нагрузка составляет от 70 до 100 °С, при этом в случае достижения максимальных значений необходимо использовать специальные внутренние манжеты. Высокие температуры крайне отрицательно влияют на срок службы резиновых деталей.

В рабочих цилиндрах с возможностью регулировки зазоров предписанный производителем автомобиля зазор обеспечивается путем поворачивания упорного болта с внутренней резьбой, который регулирует ход толкателя.

В беззазорных приводах выключения сцепления возможность регулировки рабочего цилиндра не предусмотрена. В данном случае износ фрикционных накладок ведомого диска сцепления автоматически компенсируется нажимной пружиной в рабочем цилиндре сцепления.

Совет

Для проверки герметичности и правильности функционирования гидравлического привода выключения сцепления необходимо полностью выжать педаль сцепления и удержать ее в этом положении. После отпускания педали необходимо проверить, не возникло ли где-нибудь потеков жидкости из привода выключения сцепления.
После визуальной проверки на герметичность поднимите автомобиль таким образом, чтобы ведущие колеса свободно вращались. После этого запустите двигатель, выжмите педаль сцепления и включите передачу.

Если в течение примерно, трех минут, при выжатом сцеплении колеса начинают вращаться, это означает, что в гидравлическом приводе выключения сцепления имеется неисправность и необходимо проверить отдельные детали привода.

Пример HTML-страницы

РЕКОМЕНДУЮ ЕЩЕ ПОЧИТАТЬ:

Пример HTML-страницы

Внешние регулировки

1. Рычаг управления переводится в нейтральное положение и фиксируется стержнем толщиной 8 мм.
2. С вала снимается плита и ограждение.
3. Отворачивается крепежный болт, с хвостовика снимается стопорная пластина, затем ось проворачивается по часовой стрелке до того момента, когда будет выбран зазор между барабаном и лентой.
4. Стопорная пластина устанавливается обратно на эксцентриковую ось и крепится болтом.
5. После этого рычаг можно разблокировать.

Если внешняя регулировка производилась неоднократно, ось может быть повернута до упора и провернуть ее дальше не будет возможности. В таком случае необходимо поворотом против часовой стрелки установить ее в крайнее левое положение и начать регулировку сначала.

Правильно проведенную процедуру видно, если рычаг управления не доходит до конца прорези около 3 см и четко проходит (со щелчком) через нейтральную позицию.

После ремонтных работ или замены каких-либо деталей необходимо провести внутренние регулировки:

1. Эксцентриковая ось устанавливается в исходное положение (крайнее справа) и фиксируется пластиной.
2. Рычаг управления типом привода в нейтральном положении стопорится стержнем толщиной 8 мм в отверстии корпуса заднего моста.
3. Регулировочные винты необходимо затянуть с усилием 10 Нм и ослабить на 2-2.5 оборота.
4. Рычаг включения с помощью регулировки длины тяг устанавливается в центральное положение.
5. Регулировочным болтом добиваются расстояния 32-35 мм на рычаге управления и контргайкой затягивается.
6. Вынимается фиксирующий стержень.

Если при отключении ВОМ его хвостовик продолжает вращаться, либо при работе наблюдается неравномерное вращение, необходимо провести регулировку тормозных лент. Регулировка производится следующим образом:

1. Снимается крышка люка.
2. До упора заворачиваются регулировочные болты.
3. Установочный болт закручивается в рычаг и корпус моста.
4. Снимается полностью механизм сервоусиления.
5. От рычага управления отсоединяется тяга.
6. Регулировочные болты ослабляются до тех пор, пока не получится провернуть хвостовик ВОМ вручную.
7. Накручиванием вилки регулируется длина тяги.
8. Тяга присоединяется к рычагу.
9. Механизм сервоусиления устанавливается на место.

Виды сцепления (классификация)

Принцип действия сцепления сухого типа основан на силе трения, которая возникает при взаимодействии сухих поверхностей: ведущего, ведомого и нажимного дисков. Эта сила создаёт жесткую связь двигателя с коробкой переключения передач.

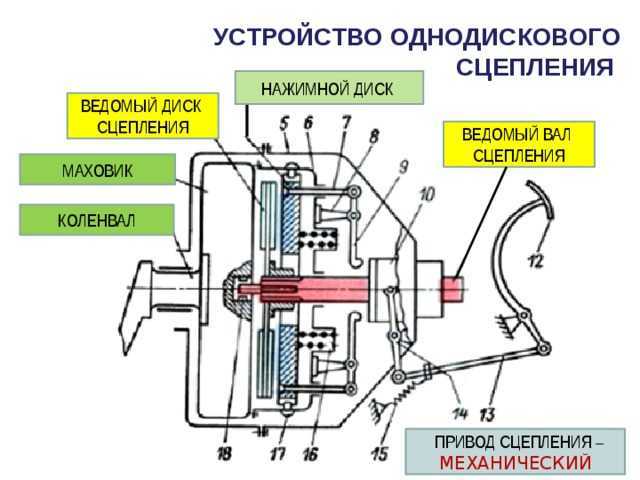

Самым распространённым видом сцепления является сухое однодисковое. Оно используется на основной массе автомобилей с механической коробкой переключения передач. Сцепление мокрого типа создаёт работу трущихся поверхностей в масляной ванне и обеспечивает более плавное соприкосновения дисков; охлаждение за счёт циркуляции жидкости и передачу бо́льшего крутящего момента на трансмиссию. Сцепление мокрого типа применяется на современных роботизированных коробках переключения передач и является более дорогим и сложным в производстве, чем сцепление сухого типа.

В целом, классификация сцепления включает в себя следующие его типы:

• по способу управления — с механическим, гидравлическим, электрическим или комбинированным приводом (к примеру, гидромеханическим);
• по виду трения – сухое (когда фрикционные накладки работают в воздушной среде) и мокрое (работающее в масляной ванне);
• по режиму включения – постоянно либо не постоянно замкнутое;
• по количеству ведомых дисков – одно-, двух- или многодисковое;
• по типу и расположению нажимных пружин – несколько цилиндрических пружин размещены по периферии нажимного диска и с центральной диафрагменной пружиной.
• по числу потоков передач крутящего момента – одно- либо двухпоточные.

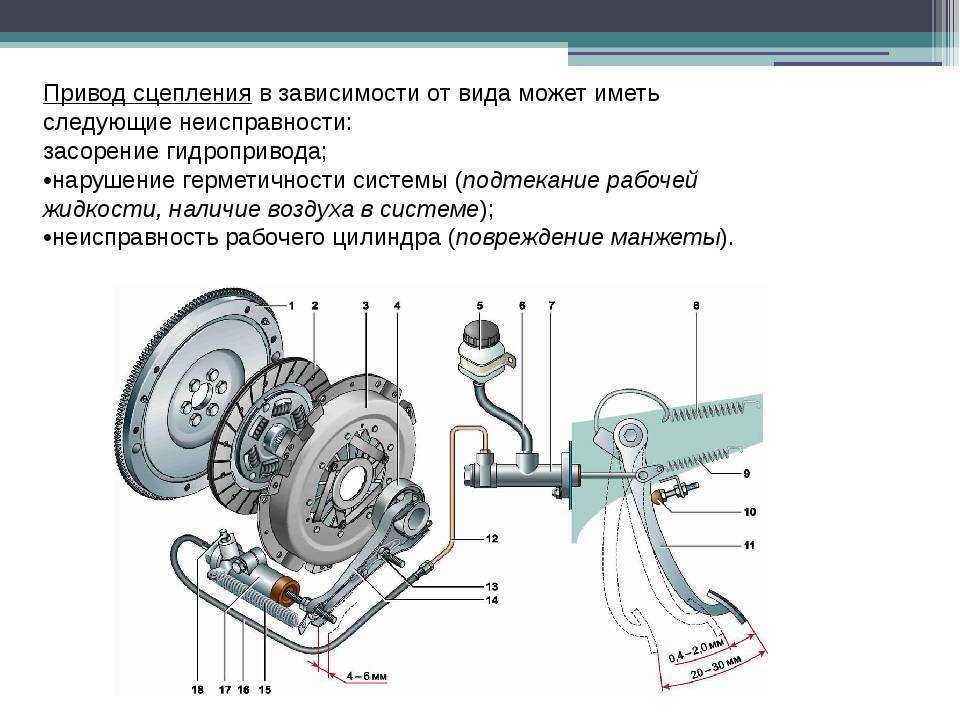

Об устройстве гидравлического привода

Чтобы лучше понимать, о чем будет идти речь, надо хотя бы схематично представить конструкцию такого привода. Его назначение, устройство, роль в составе автомобиля оставим в стороне, в данном случае важен сам гидравлический привод.

Его реализацию, в качестве примера, как один из возможных вариантов, можно увидеть на приведенном ниже рисунке. Этого достаточно для понимания устройства и работы привода сцепления, а также понимания его роли и значения в составе автомобиля.

Из деталей привода на рисунке необходимо отметить такие узлы:

1. бачок для заливки тормозной жидкости (1), которая используется в качестве наполнителя гидравлического привода;
2. главный цилиндр сцепления (2);
3. гидротрубки (3,4,5) и шланг (7);
4. рабочий цилиндр сцепления (8);
5. педаль (6) и возвратная пружина (9).

Устройство гидравлического привода

При таком конструктивном решении усилие передаётся уже другим способом. Схема гидравлического привода не предполагает наличие троса, реализация механизма с данным типом управления немного сложнее и трос заменяет гидравлическая магистраль. Усилие передаётся посредством несжимаемой жидкости, проходящей по магистрали и поскольку гидропривод аналогичен тому, что применяется в тормозной системе, для работы используют ту же жидкость. Устройство сцепления с управлением с помощью гидравлического привода включает следующие элементы:

• Педаль.
• Главный цилиндр, состоящий из поршня с толкателем, резервуара для жидкости и уплотнительных манжет.
• Рабочий цилиндр имеет похожую конструкцию.
• Магистраль, соединяющая цилиндры.
• Бачок с жидкостью.
• Дополнительно цилиндры оснащаются клапанами для отвода воздуха из системы.

Принцип работы достаточно простой и схож с механическим вариантом управления, отличие только в методе передачи усилия. Когда автомобилист жмёт на ножной рычаг в салоне автомашины, поршень главного цилиндра приводится в движение, жидкость сжимается и под давлением перемещается по трубопроводу в рабочий цилиндр, толкая поршень, что задействует вилку выключения сцепления.

Гидравлический привод может быть также оборудован демпфирующим устройством с целью гашения колебаний от взаимодействия выжимного подшипника с деталями выключения сцепления. Пневматические или гидравлические усилители часто используются для грузового транспорта.

Поскольку механизм с гидравлическим приводом является более совершенным и сложным устройством, передающим усилие на дальнее расстояние с высоким КПД, стоимость его выше, при этом он отличается плавностью включения сцепления, что обусловлено сопротивлением перемещению жидкости в элементах конструкции. Среди преимуществ гидропривода также устойчивость к износу деталей, но и ремонт сложнее, чем в случае с механическим устройством.

Заключение

Механический и гидравлический приводы наделены своими особенностями функционирования, плюсами и минусами применения, при этом устройства этих типов обеспечивают комфорт управления транспортным средством. В легковых машинах жёсткость диафрагменной пружины нажимного диска небольшая, так что водителю не нужно прилагать больших усилий, но на грузовиках узел габаритнее, и чтобы привести в действие корзину, от водителя потребуется большее усилие, поэтому в конструкцию вводят усилители.

Сцепление

Сцепление предназначено для временного разъединения двигателя и трансмиссии и плавного их соединения. Во включенном состоянии сцепление передает крутящий момент от двигателя к коробке передач. Временное разъединение двигателя и трансмиссии необходимо при переключении передач, торможении и остановке автомобиля, а плавное соединение — после переключения передач и при трогании с места.

На автомобиле установлено сцепление однодисковое, сухое, с центральной диафрагменной пружиной и гидравлическим приводом. Сцепление имеет один ведомый диск, а ведущие и ведомые его части прижимаются друг к другу центральной пружиной. Крутящий момент от двигателя сцепление передает за счет сил сухого трения. Усилие от педали к вилке выключения сцепления передается через жидкость.

Сцепление (рис. 34) состоит из ведущих частей (маховик 8, кожух 16, нажимной диск 7), ведомых частей (ведомый диск 2) и деталей включения и выключения (пружина 1, муфта 12, подшипник 14). Стальной штампованный кожух 16, чугунный нажимной диск 7 и нажимная пружина 1 представляют собой неразборный узел, который крепится к маховику 8 болтами 10. Между маховиком и нажимным диском на шлицах ведущего вала 11 коробки передач установлен ведомый диск 2, состоящий из ступицы 5, стального разрезного диска 4 и фрикционных накладок 3. Ведомый диск снабжен пружинно-фрикционным гасителем крутильных колебаний 6, который обеспечивает упругую связь между ступицей 5 и диском 4, а также гашение крутильных колебаний. Диафрагменная пружина 1, отштампованная из листовой пружинной стали, в свободном состоянии имеет вид усеченного конуса с радиальными прорезями, идущими от ее внутреннего края. Радиальные прорези образуют восемнадцать лепестков, которые являются упругими выжимными рычажками. Упругость этих рычажков способствует обеспечению плавной работы сцепления. Пружина 1 с помощью заклепок и двух колец 19 закреплена на кожухе 16 сцепления. При этом наружный ее край, соприкасающийся с нажимным диском, передает усилие от пружины на нажимной диск.

Рис. 34. Сцепление

Сцепление вместе с маховиком размещается в отлитом из алюминиевого сплава картере 9, закрытом спереди стальной штампованной крышкой 18 и закрепленном на заднем торце блока цилиндров двигателя.

Гидравлический привод сцепления (рис. 35) состоит из подвесной педали 4 с. пружиной 2, главного цилиндра 6 и его бачка, рабочего цилиндра 18, соединительных трубопроводов со штуцерами 10, 21 и вилки 13 выключения сцепления с пружиной 16. Педаль и главный цилиндр прикреплены к кронштейну 22 педалей сцепления и тормоза, соединенному с передним щитом кузова, а рабочий цилиндр установлен на картере сцепления.

Рис. 35. Привод сцепления: а — педаль и главный цилиндр; б — рабочий цилиндр и вилка

При выключении сцепления усилие от педали 4 через толкатель 5 главного цилиндра передается на поршни 7 и 8 с пружиной 9, которые вытесняют жидкость в трубопровод и рабочий цилиндр. Поршень 19 рабочего цилиндра с пружиной 20 через шток 14 поворачивает на шаровой опоре 12 вилку 13 выключения сцепления с пружиной 16, которая перемещает муфту с подшипником 11.

Подшипник через упорный фланец 15 (см. рис. 34) перемещает внутренний край пружины 1 в сторону маховика 8. Пружина выгибается в обратную сторону, ее наружный край через фиксаторы 20 отводит нажимной диск 7 от ведомого диска 2, и сцепление выключается — не передает крутящий момент от двигателя на трансмиссию. При отпускании педали сцепления под действием пружины 1 нажимной диск прижимает ведомый диск к маховику, и сцепление включается — передает крутящий момент на трансмиссию. При этом все остальные детали сцепления и его привода возвращаются в исходное положение под действием пружин: 17 вилки выключения 13, поршней главного и рабочего цилиндров и педали сцепления.

Пружина 1 (см. рис. 35), соединенная с педалью сцепления, уменьшает усилие на педали при выключении сцепления. Свободный ход педали, равный 20-30 мм и соответствующий зазору 2 мм между торцом подшипника 11 выключения сцепления и упорным фланцем центральной нажимной пружины, регулируется гайкой 17, которая фиксируется контргайкой 15. Свободный ход педали необходим для полного включения сцепления и предотвращения износа и выхода из строя подшипника выключения сцепления. Полное выключение сцепления обеспечивается зазором 0,1-0,5 мм между толкателем 5 и поршнем 7 при отпущенной педали сцепления, который устанавливается ограничителем 3. Гидравлический привод сцепления заполняется тормозной жидкостью «Нева» в количестве 0,2 л.

Диагностика рабочего цилиндра сцепления

Располагается цилиндр на картере сцепления. Чтобы визуально найти его и диагностировать состояние детали, необходимо открыть капот и изучить пространство с водительской стороны.

Для начала надо определиться, что проблема кроется в данной детали, и приступить к ее ремонту или замене. Для этого существует ряд мер, которые позволяют опознать проблему самостоятельно, без необходимости визита в автосервис

Следует обратить внимание на некоторые признаки, возникающие при езде:

• уменьшение хода педали сцепления
• звук хруста при переключении передач
• существуют видимые повреждения на корпусе цилиндра
• потеки масла на соединительных трубках
• уменьшение уровня тормозной жидкости
• отсутствие реакции на нажатие педали сцепления

В этом случае производиться ремонт или замена детали.

Замена необходима при появлении неустранимых дефектов, таких как повреждение корпуса цилиндра. В других случаях можно произвести ремонт. В этом случае можно снять рабочий цилиндр Нива Шеволе и установить ремкомплект.

Для работы необходимо подготовить ключи на 13 и 17. Работа начинается с ослабления шланга, не стоит его полностью откручивать.

• Чтобы освободить цилиндр следует открутить два болта, после чего можно снять кронштейн.
• Чтобы освободить толкатель из вилки необходимо снять с него защитный колпачок.
• Придерживая шланг одной рукой надо вращать цилиндр до тех пор, пока он не отсоединиться от шланга.

После этого надо слить жидкость из системы в емкость.

На данном этапе цилиндр снят, и можно установить новую деталь, производя действия в обратном порядке. После установки производиться прокачка системы, чтобы удалить из нее остатки воздуха.

Стоимость нового рабочего цилиндра сцепления довольно низкая, поэтому рекомендуется производить полную замену. Но если состояние не вызывает нареканий, то можно приобрести ремкомплект, для произведения самостоятельного ремонта.

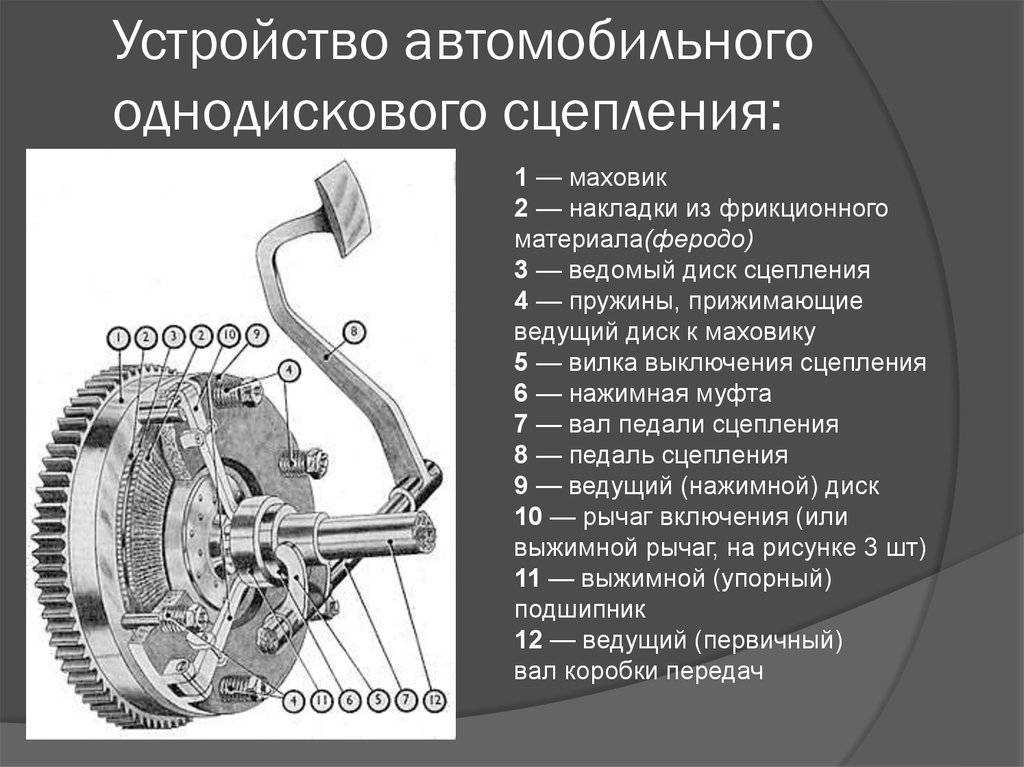

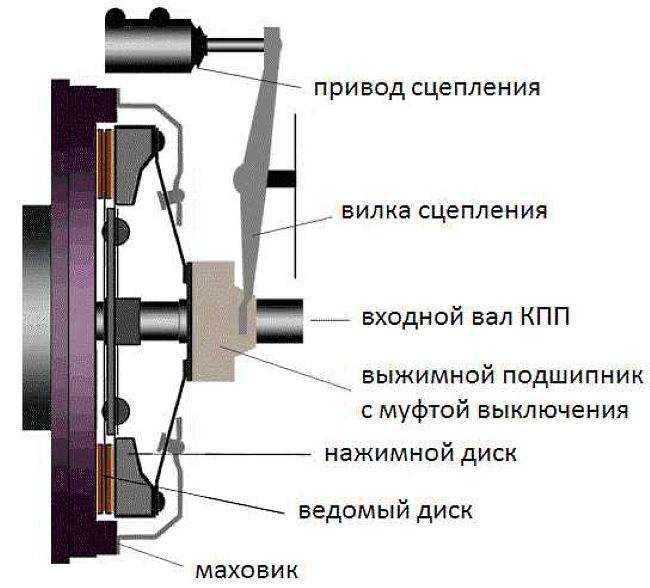

Устройство сцепления автомобиля

По своей конструкции данная деталь представляет собой целую систему, состоящую из следующих элементов:

1. Маховик. На него вырабатывается весь крутящий момент мотора. К маховику подсоединяется корзина. Это одна из наиболее стойких к нагрузкам деталь.
2. Нажимной и ведомый диск сцепления. Данные детали тесно взаимосвязаны между собой. Нажимной диск сцепления может как соприкасаться, так и отпускаться от ведомого в зависимости от конкретного положения педали в салоне автомобиля.
3. Вилка выключения. Данная деталь при нажатии педали разжимает диски.

1. Первичный вал КПП. Это элемент, на который передается крутящий момент через сцепление автомобиля от ДВС.

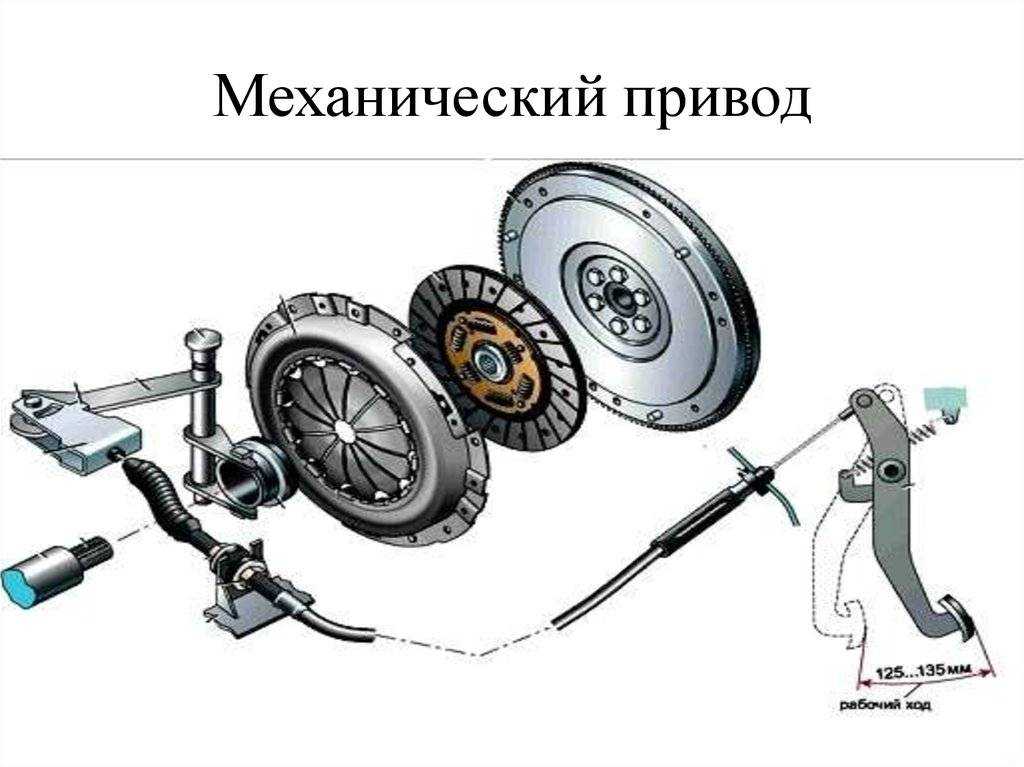

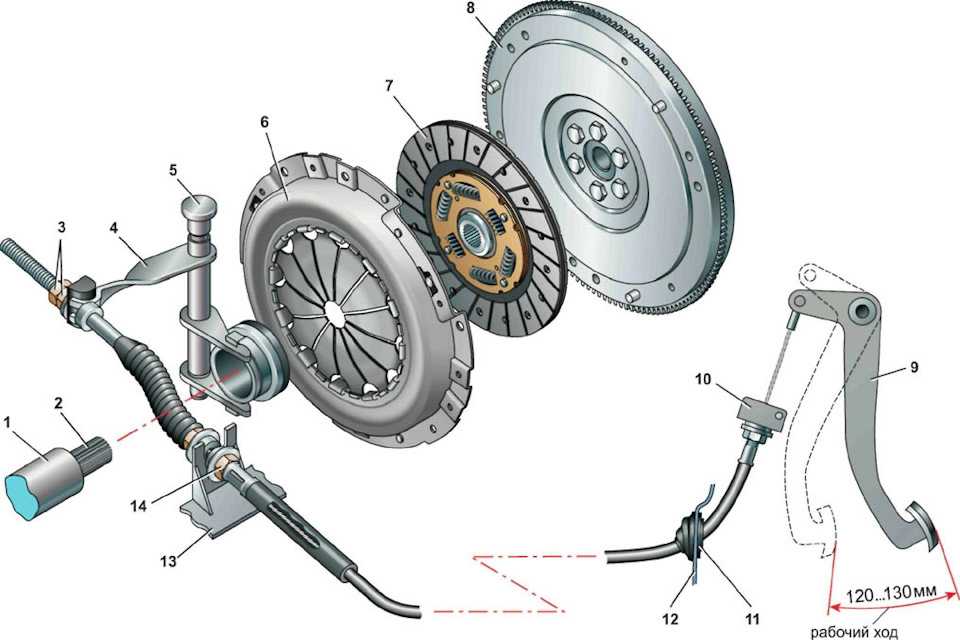

Устройство механического привода

Сцепление на автотранспорте, где применена механика, не является сложным узлом. В качестве системы управления на легковушках и мотоциклах, где не требуется больших усилий, нередко применяется механический тросовый привод. Он отличается нехитрой конструкцией, надёжностью, лёгкостью обслуживания и низкой ценой, при этом в результате старения со временем фрикционных накладок изменяется положение педали (для решения этой проблемы конструкция предусматривает функцию ручной или автоматической регулировки). Механический тросовый привод сцепления имеет меньший КПД, если сравнивать с гидравлическим типом. Это обусловлено потерями энергии в результате трения составляющих компонентов.

Основные детали механического привода:

• Педаль.
• Трос в оболочке.
• Рычажная передача.
• Вилка выключения сцепления.
• Механизм контроля свободного хода.

Трос, заключённый в гибкий кожух, объединяет вилку выключения и педаль. Так, при нажиме на педаль через него передаётся усилие на рычажную передачу, она в то же время выключает сцепление передвижением вилки, воздействующей на муфту.

В соединении троса и вилки конструкция предусматривает также механизм, используемый для регулировки свободного хода педали путём изменения длины тяги. Гайка находится на конце троса. Вопрос регулировки хода педали возникает при смене её позиции, что сопровождается такими симптомами, как шум и рывки в начале движения автомобиля. Зазор в сцеплении должен быть в пределах 3-4 мм. (35-50 мм. свободного хода), эти показатели указываются автопроизводителем в мануале авто. Зазор меньше нормы или его отсутствие ведёт к неполному включению сцепления и в результате пробуксовке, больший зазор – к увеличению хода педали и неполному выключению сцепления.

В грузовиках реализован рычажный привод, передающий усилие на дальнем расстоянии. Так, при нажиме на педаль, закреплённую на валу, поворачивается рычаг, соединённый с другим концом вала. Рычаг задействует прикреплённую к нему на оси тягу, связанную с вилкой и поворачивающую её, а вместе с тем и прижатую к вилке пружиной муфту.

По числу потоков передач крутящего момента

По этому показателю системы можно поделить на:

1. Однопоточные. Самый распространенный вариант установки механизма между маховиком мотора автомобиля и ведущим шкивом трансмиссии представлен на фото. Собственно роль ведущего шкива выполняет непосредственно маховик. К торцевой части устройства при помощи пружин подсоединяется ведомый шкив с фрикционами, монтированный при помощи специальных креплений к валу трансмиссии. Основной плюс — это универсальность таких систем, чего не скажешь о двухпоточных.
2. Двухпоточные. По факту данный вид являет собой совмещение двух однодисковых устройств, и каждое из них оборудовано как ведомыми, так и ведущими шкивами, которые сжимаются посредством специализированных пружинок. Основным минусом системы является ее не универсальность — такие механизмы применяются только на тракторах и другой сельскохозяйственной технике.

Порядок проведения ремонтных работ

Замена сцепления «Беларус» производится поэтапно. Процедура включает в себя следующие мероприятия:

1. Диагностику. На этом этапе применяется профессиональное оборудование, позволяющее точно выяснить не только локализацию поломок, но и вероятную причину их возникновения.
2. Раскатку трактора. Для данной цели подбирается ровная площадка и подходящий метод выполнения задачи.
3. Демонтаж системы сцепления. Механизм снимается с выжимным подшипником, корпусом сцепления и другими соседними элементами.
4. Проверку соседних комплектующих. Это позволяет выявить и устранить скрытые неполадки.
5. Установку нового узла. Процедура проводится с учетом особенностей техники и рекомендаций производителя.
6. Регулировку сцепления. Эта задача рекомендуется изготовителем после любого технического обслуживания.
