Замена рулевых наконечников и тяги: признаки поломки, ремонт

Устройство и принцип работы

Чтобы понять принцип работы, причины выхода из строя и так же недопустимость люфтов, рассмотрим устройство. Любой рулевой наконечник состоит из таких частей:

корпус наконечника с полуосью
крышка корпуса, которая закрывает устройство от попадания мусора и повреждений
шаровый палец с резьбой на нем
гайка пальца с прорезью под шплинт
тефлоновый вкладыш, который обеспечивает удержание (фиксацию) и перемещение шарового пальца
неопреновый (резиновый) чехол, он же пыльник, который защищает механизм и корпус от грязи и мусора со стороны пальца
эластичное кольцо, которое удерживает чехол на пальце
пружина самого чехла для закрепления кромки его на корпусе

Исправный рулевой наконечник не имеет люфта (если новый наконечник имеет люфт, значит он бракованный), шаровый палец его очень плотно прижимается тефлоновым вкладышем, расположенным в корпусе. В процессе эксплуатации происходит износ(истирание, выработка) вкладыша, палец постепенно начинает свободно перемещаться, поэтому появляется люфт, который неизбежно ухудшает управляемость автомобиля. Поэтому, в случае износа вкладыша необходима срочная замена рулевого наконечника на ваз 2110.

Инструмент для замены

Баллонный ключ
Домкрат
Рожковые ключи на 13 17 и 19
Плоскогубцы
Динамометрический ключ (при затяжке)
Съемник
Жидкий ключ, на всякий случай
Монтировка и молоток (вместо съемника, если такового нет)
Новые наконечники и новые шплинты

Порядок действий при замене наконечника рулевой тяги

Учитывая, что от исправной работы каждой из деталей рулевого управления зависит ваша жизнь и безопасность, при появлении малейших признаков неисправности, следует срочно приступать к проверке, а при выявлении неисправностей не стоит затягивать с ремонтом. Сами рулевые наконечники являются расходным материалом, поэтому при появлении люфта их следует просто заменить (целиком). Исключением являются модели автомашин, для которых разработаны наконечники, подлежащие ремонту. В таких наконечниках заменяют стершийся вкладыш на новый. И для замены, и для ремонта наконечник обязательно необходимо снять. Работу выполняем в таком порядке:

Установив автомобиль на яме, при помощи баллонного ключа и домкрата снимаем соответствующее переднее колесо.
Очищаем гайку, крепящую рулевую тягу к поворотному рычагу, обрабатываем резьбовое соединение жидкостью типа WD-40 (жидким ключом), чтобы легче отвернуть гайку.
Немного подождем, чтоб соединение откисло

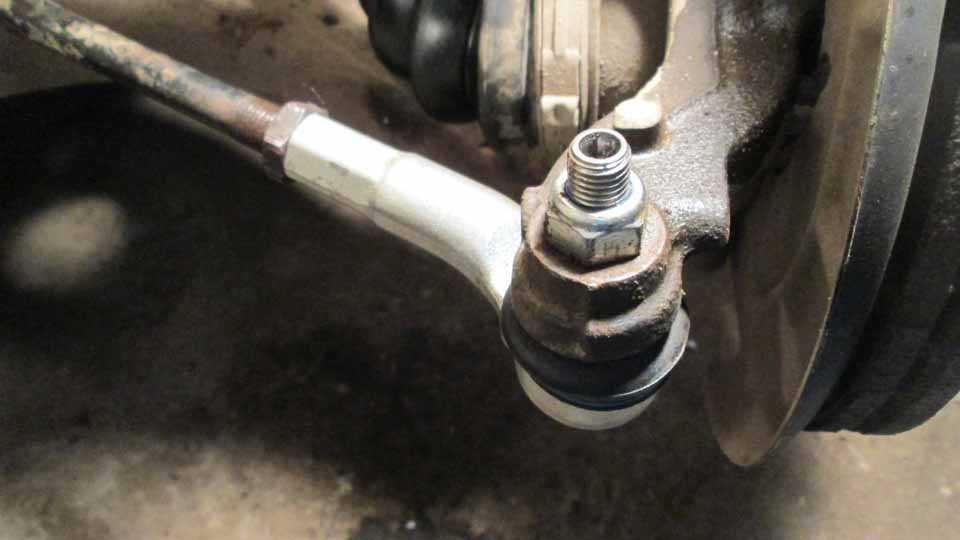

Вынимаем шплинт и откручиваем гайку пальца

Откручиваем гайку рулевого наконечника

Выпрессовываем палец при помощи съемника и отсоединяем его (палец) от поворотного рычага

Выпрессовываем палец при помощи съемника

Если вдруг съемника под рукой нет:

гайку отворачивайте не до конца
вставляйте монтажную лопатку (монтировку) между рулевой тягой и самим рычагом стойки в распор
молотком наносите удары строго по торцу рычага

Выпрессовываем палец при помощи молотка и монтировки

Затем выкручиваем болт, крепящий наконечник рулевой тяги

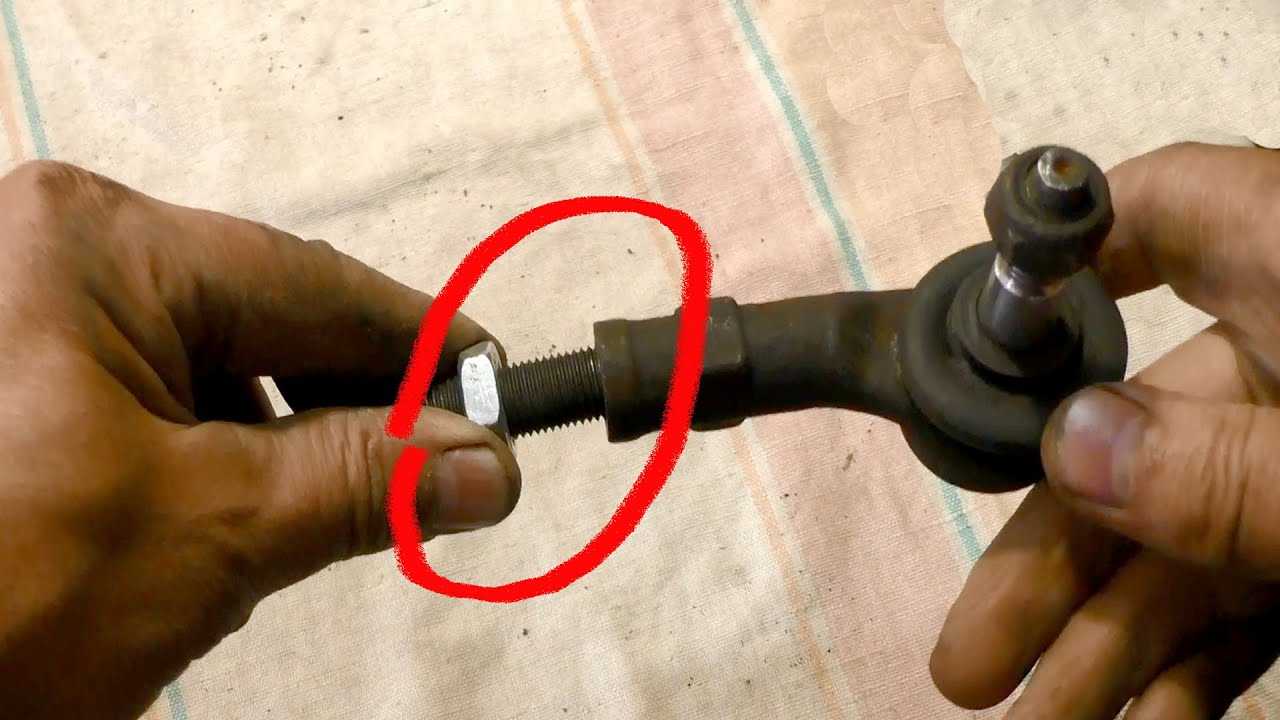

Откручиваем наконечник с тяги, считая при этом количество оборотов. Это вам поможет сохранить приблизительное схождение колес при установке нового наконечника

Откручиваем болт, крепящий наконечник рулевой тяги

Скручиваем сам наконечник с тяги, считая обороты

Устанавливаем наконечник в обратном порядке

Убедитесь в параллельности осей a и b

Затягиваем гайку пальца динамометрическим ключом с соответствующим моментом
Затем доверните ее немного, до совпадения с ближайшей прорезью гайки под шплинт
Проверяем после установки наконечника и регулируем при необходимости углы установки (развала, схождения) колес

Теперь вы сможете самостоятельно заменить на ваз 2110 рулевой наконечник. Чтобы понять и прояснить для себя некоторые моменты снятия и установки посмотрите видео.

Один из наиболее ответственных узлов в автомобиле – это рулевой механизм. Он состоит из нескольких элементов, в том числе из тяг и наконечников. От состояния данных механизмов зависит не только комфорт передвижения, но и безопасность езды. Поэтому рулевую систему периодически нужно проверять и следить за состоянием ее комплектации

В сегодняшней статье мы рассмотрим, как проверить наконечники рулевых тяг и на что следует обратить внимание

Замена наружного наконечника рулевой тяги Лада Приора (ВАЗ-2170)

Наружный наконечник рулевой тяги заменяем при выходе из строя его шарового шарнира или повреждении чехла шарнира.

Снимаем переднее колесо со стороны заменяемого наконечника рулевой тяги и надежно фиксируем автомобиль на подставке заводского изготовления.

Поворачиваем рулевое колесо до упора в сторону, противоположную снимаемому наконечнику. Показано снятие наконечника правой рулевой тяги.

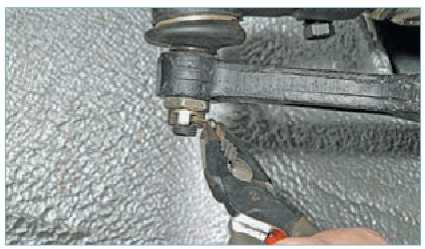

Пассатижами разгибаем…

…и вынимаем шплинт.

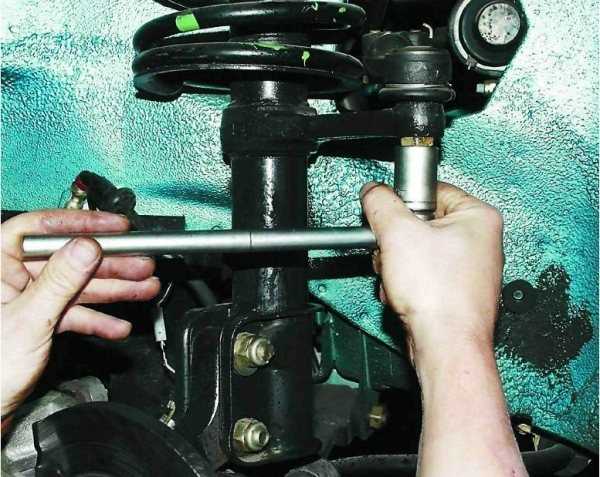

Накидным ключом «на 19» отворачиваем не полностью гайку крепления шарового пальца наружного наконечника рулевой тяги.

Палец можно выпрессовать съемником, а при его отсутствии вставляем монтажную лопатку между поворотным рычагом и наружным наконечником, отжимаем наконечник от рычага и, нанося удары молотком по торцу поворотного рычага…

…выпрессовываем палец шарового шарнира из рычага.
Отворачиваем гайку крепления шарового пальца и выводим палец из отверстия.

Накидным ключом или головкой «на 13» ослабляем затяжку стяжного болта клеммного соединения наружного наконечника.
Отверткой разжимаем паз клеммного соединения наконечника.

Перед снятием наружного наконечника маркером помечаем его положение относительно регулировочной тяги или подсчитываем количество оборотов при отворачивании наконечника. Это необходимо для того, чтобы при установке нового наружного наконечника длина рулевой тяги осталась бы прежней, что позволит приблизительно сохранить угол схождения колеса.

Удерживая ключом «на 22» за шестигранник регулировочную тягу, отворачиваем наружный наконечник, вращая его по часовой стрелке (левая резьба).
При этом сохраняем положение регулировочной тяги во внутреннем наконечнике рулевой тяги.

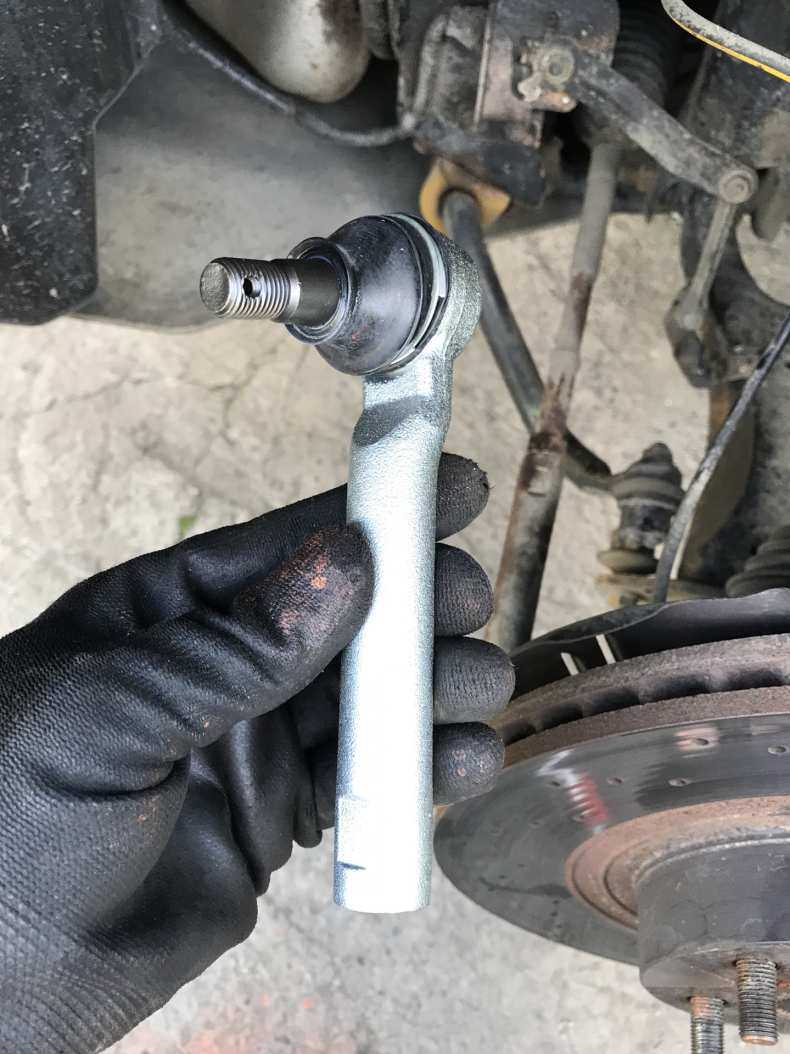

Снимаем наружный наконечник правой рулевой тяги.
Наружный наконечник левой рулевой тяги снимаем аналогично.

Наружные наконечники правой и левой рулевых тяг не взаимозаменяемы.

Устанавливаем наружный наконечник рулевой тяги в обратной последовательности.

Наворачиваем новый наконечник на регулировочную тягу до помеченного положения или считая число оборотов, определенное при снятии старого наконечника. Затягиваем стяжной болт клеммного соединения наружного наконечника

После установки наконечника рулевой тяги необходимо проверить и при необходимости отрегулировать схождение колес на специальном стенде — на станции технического обслуживания

Видео по теме «Lada Priora. Замена наружного наконечника рулевой тяги»

Замена рулевых наконечников на Ваз 2110, 2111, 2112, Калина, Гранта, Приора, 2113, 2114, 2108, 2109

Замена рулевого наконечника ВАЗ 2110\ Как правильно заменить рулевой наконечник

Замена рулевого наконечника ВАЗ 2110

Когда менять

Устройство элементов таково, что они располагаются на концах рулевых тяг. Отсюда и название — наконечники.

Сами тяги обладают достаточно внушительным эксплуатационным ресурсом, потому их меняют довольно редко. Этого не скажешь про наконечники.

Если следовать инструкциям, предусмотренным в руководстве по эксплуатации, тогда замену следует выполнять примерно каждые 40 тысяч километров пробега. Но все же показатель средний. В зависимости от ситуаций, условий эксплуатации и качества нынче установленных элементов, ремонт может потребоваться позже или раньше.

На степень износа компонентов рулевой системы влияют следующие факторы:

Условия эксплуатации автомобиля;
Качество используемых наконечников;
Стиль вождения владельца автомобиля;
Качество дорог и пр.

Признаки поломки

При первых же признаках неисправности концевиков следует предпринять соответствующие меры по их устранению.

Определить, что элементы повреждены и уже не выполняют свою работу столь эффективно, как раньше, можно по характерным признакам:

Машина управляется сложно. Особенно это заметно при входе в резкие повороты;
На шинах рисунок протектора начинает изнашиваться неравномерно;
В передней части машины слышны нехарактерные звуки. Причем они могут доноситься как с одной стороны, так и с двух одновременно.

Указанные признаки поломки могут свидетельствовать не только о неисправностях наконечников рулевого механизма. Потому требуется обязательная проверка.

Резиновый пыльник

Уход за деталями рулевого наконечника

Первый и, вам возможно покажется, самый банальный совет, но, к сожалению, им часто пренебрегают — это банальная сухость помещения, в котором находится машина. В большинстве гаражей крайнее сырое пространство, что не очень благоприятно действует на сталь, и прочие детали, которые есть в автомобиле. Из-за продолжительного нахождения автомобиля в сыром помещении детали становятся податливыми на внешние воздействия, а металлы со временем окисляются.

Машину рекомендуется хранить в сухом помещении

Второй момент —это тот, на который вы повлиять можете крайне минимально, но всё-таки можете. Это стараться не ездить по дорогам с плохим покрытием, бездорожью и, конечно же, опасаться ям. Да все эти коварные сюрпризы на дороге могут повредить буквально любую часть автомобиля.

Симптомы неисправности рулевых тяг ВАЗ 2101 — 2107

Стук со стороны передней подвески — довольно неприятный симптом, особенно заметный при проезде небольших неровностей на умеренной скорости. Хотя появления стука со стороны передней подвеске может свидетельствовать о неисправности и других элементов подвески — шаровых опор, стоек стабилизаторов, сайлентблоков и тп.
Увеличение свободного хода рулевого колеса. Тут я думаю и так понятно, что это видно, когда при повороте руля колеса остаются недвижимыми. Также это затрудняет управление на большой скорости, приходится часто подрулевывать удерживая курс.

Так как же все-таки определить неисправность рулевых тяг? Я не буду рассматривать специальные приспособления, которыми пользуются профессионалы при диагностике неисправности, рассмотрим старые но верные способы. Первый из них, установить автомобиль на ровной площадке, желательно на яме, просто взять тягу рукой и покрутить по оси — если вы усилием руки сможете провернуть тягу, то тягу быстро на замену. Еще один способ заключается в проворачивании рулевого колеса туда-сюда и одновременным упором ногой в колесо — если наконечники неисправны, то вы почувствуете щелчки и зазоры, это сложно объяснить, надо пробовать. Еще последний мне известный способ с помощником, помощник покачивает руль в две стороны, а вы тем временем берете рукой проверяемый шарнир и почувствуете наличие зазора — соседние тяги двигаются не синхронно. Если зазор есть — то необходимо заменять наконечники.

Замена наконечников рулевых тяг ВАЗ 2101 — 2106

Замена является операцией не слишком тяжелой, но требующей определенных навыков. Можно пойти двумя путями: использовать заводской съемник; выбить тягу подручными средствами. Съемник призван облегчить извлечение пальца рулевого наконечника с сошки поворотного колеса, который при длительной езде прикипает и зажимается в конусе очень плотно.

Съемник наконечников рулевых тяг

Работать съемником довольно просто — он одевается на головку наконечника и путем вворачивания болта выдавливается палец рулевого наконечника. Облегчить этот процесс можно предварительно обработав соединение жидкостью типа ВД-40 или простучав через мощную наставку сошку в месте входа пальца молотком.

Второй вариант заключается в нагружении рулевой тяги усилием с помощью ломика и резким ударам молотком (возможно с наставкой, кому как удобно) по сошке поворотного кулака. Не переусердствуйте, существует возможность появления повреждений сошки.

Сюда бить молотком

Так выбивается и внутренний и внешний наконечник рулевой тяги. После того как тяга снята с автомобиля нужно произвести необходимые измерения, чтобы избежать необходимости регулировки схождения-развала колес.

Обязательно! Необходимо замерить точно!!! расстояние от соединительной муфты до определенной точки на наконечнике выбранной вами, также как вариант можно посчитать количество витков резьбы до соединительной муфты. Главный критерий обеспечить одинаковые измеряемые отрезки и на старом наконечнике, и на новом.

Замер наконечников

После измерения наконечников можно разбирать тягу, отпустить хомуты муфты , вывернуть наконечник из муфты. Чтобы облегчить этот процесс можно предварительно обработать эти соединения смазкой. После извлечения наконечника из муфты на его место вворачивается новый, не забываем, что ввернуть надо до получения замеренного раньше размера. Аналогично заменяется второй.

После завершения замены наконечников необходимо тщательно и сильно завернуть хомуты, установить тягу на место, завернуть гайки с необходимым моментом и зашплинтовать их.

Замена рулевых тяг и наконечников (фотоотчет)

1.Ослабляем гайки колеса,домкратим и снимаем колесо. 2.Чтобы добраться до *гайки* тяги нужно стянуть резино-пластиковый пыльник с рейки и тяги *сорвав* хомуты. Вложение 2659479

3.Далее видим что тяга законтрена шайбой,надо отогнуть *плечики* стопорной шайбы с двух сторон

попробовал это сделать зубилом,не получилось т.к. *окошко* небольшое и не получается создать нужный угол,зубило не цепляло шайбу и слетало,отогнуть получилось длинным шилом сделанным из отвертки))

4.Теперь самый ответственный момент,я опасался что там не то чтобы мало места для отварачивания тяги,его там очень мало для даже для самого ключа,а ключик там не маленький потребуется,на *30*. вообще конечно на самом деле размер под ключ на тяге на *28*,но таких ключей у меня нет))))да и не встречал я раньше такого,хотя наборчики у меня разные и имеются эксклюзивы на 15,16,18,20,23,25.

НО. опасения особо не подтвердились,хоть места и мало,но и ключ налез,и сорвать тягу смог,а дальше она от руки легко открутилась!

5. Подошла очередь наконечника,сначала вынимаем шплинт и отворачиваем гайку,посадка пальца наконечника в кулак коническая и прессуемая гайкой,так что тут без съемника не обойтись,хотя можно ломик поставить враспор и ослабить *напряг* ударами молотка по *сошке*,но я против любых ударов по автомобилю. ))))

6. Все,тяга с наконечником снята.

Наконечники которые менялись в прошлом году оказались *полным Г*,брал фирмы GMB,*пальцы* болтаются как сопли и *люфтят*,тяги чуть лучше, также болтаются хоть и без заметного люфта,но они похоже еще с завода стоят))

также нужно снять чехол со старой тяги,чтобы его снять нужно открутить наконечник,я этого делать не стал т.к. все это дело идет в помойку и просто распилил тягу.

Почему рулевые наконечники быстро выходят из строя

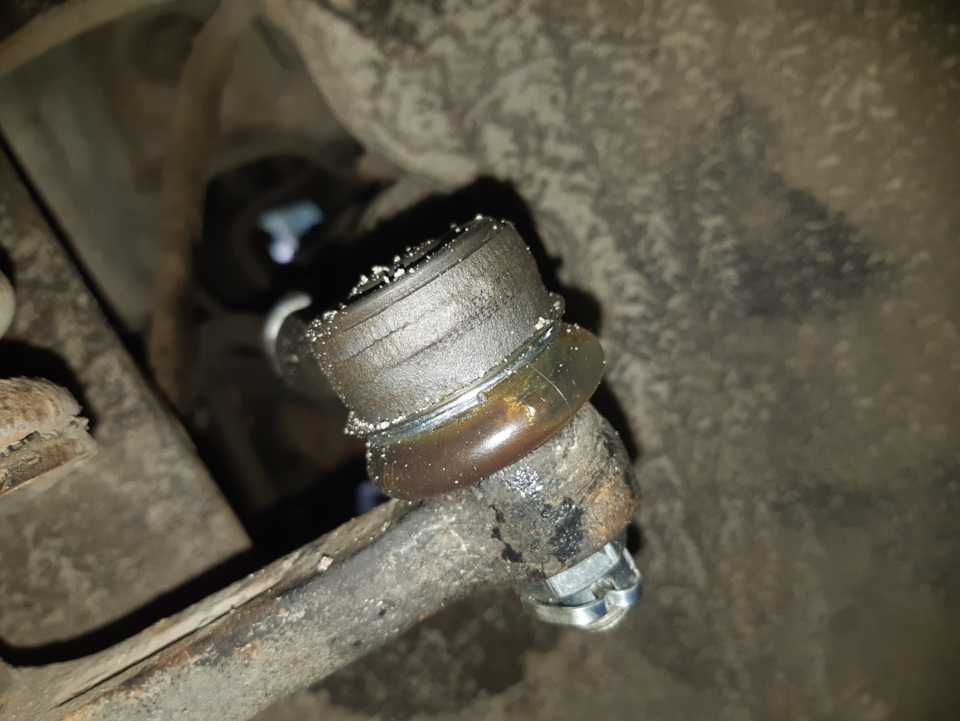

Наиболее распространенные дефекты рулевых наконечников – прорыв резинового пыльника, износ пластиковой втулки или сферической поверхности пальца, ослабление пружины.

Поврежденный пыльник может стать причиной загрязнения и износа шарнирного соединения

Основные причины преждевременного износа рулевых наконечников при эксплуатации:

Агрессивная манера езды – резкие повороты руля и активное маневрирование на неровной дороге.
Езда по некачественному покрытию, совмещенный с поворотом наезд на высокие препятствия (бордюры, бревна).
Вращение руля на неподвижном авто.
Воздействие химически агрессивных соединений.
Частые перепады температур.

К повреждению вкладыша иногда приводит неквалифицированная замена детали на СТО. Нарушение целостности пыльника или его смещения из-за разрушения стопорного кольца часто становятся причиной загрязнения и быстрого износа шарнира.

Наибольшие нагрузки на рулевые наконечники приходятся при быстром движении на неровных дорогах с активным маневрированием. При проворачивании колес неподвижного автомобиля нагрузка на элементы рулевой системы возрастет до 1 тонны. При размеренном стиле езды по хорошим дорогам наконечники рулевых тяг ходят до 100 000 км. При сочетании хотя бы трех вышеперечисленных факторов риска симптомы неисправности рулевых наконечников могут проявиться уже спустя 20–30 тыс. км, а в случае механического повреждения чехла-пыльника ещё быстрее.

Как снять рулевой наконечник без съемника и с его помощью: инструкция с фото и видео

Сколько бы денег вы не потратили на свое транспортное средство, со временем, как и все в нашем мире, приходит в негодность, такая же участь постигает и автомобили. Для каждого автолюбителя есть моменты, когда ваша машина доводит вас до слёз. Таких моментов бывает множество, но застрявший намертво рулевой наконечник — это тот случай, когда ваша машина заставляет вас рыдать. Сегодня вы узнаете, как облегчить себе страдания и всё-таки сделать все для того, чтобы ваши детали встали на место правильно.

Давайте для начала рассмотрим этапы снятия рулевого наконечника:

Первый этап — это подъем передней части автомобиля на домкрате. Для безопасности машины и владельца подставляем под пороги надежные подставки.
Снимаем колесо. Для этого откручиваем крепежные болты.
Далее необходимо провести зачистку рулевой стойки. Делаем это жесткой щеткой — счищаем грязь, ржавчину, пыль. Стойку обрабатываем небольшим количеством солярки, керосина или WD-40 и подождать несколько минут. Благодаря этому мы сможем легче открутить гайки.
После подготовительных процедур мы сначала ослабляем гайку наконечника рулевой тяги. Только после этого действия переходим к гайке крепления шарового пальца рулевого наконечника.
Откручиваем гайку рулевого наконечника. При этом желательно повернуть руль в противоположную сторону стойки, которую вы вытаскиваете — это облегчит процесс работы.
Штангенциркулем замеряем расстояние от центра рулевого наконечника до какой-либо отметки на рулевой тяге (сами ставим где-нибудь на ней метку). Это необходимо для того, чтобы правильно выставить новый рулевой наконечник. К этому мероприятию необходимо подойти максимально ответственно. Если штангенциркуля нет, применяем способ из шага 8.
Теперь нам необходимо выбить сам рулевой наконечник. Если нет специального съемника, можно обойтись молотком и каким-либо прочным рычагом (например, ломом). Рычаг вставляем между тягой и соединяющимся с ней выступом стойки. Нажимаем на рычаг и одновременно с этим бьем в торец рулевого наконечника.
После того, как рулевой наконечник выбился, просто выкручиваем его из рулевой тяги

При этом, если хотим сохранить приблизительный развал, а штангенциркуля, например, нет, либо просто хочется перестраховаться, необходимо точно посчитать количество оборотов при откручивании и записать это число.
Мы сняли рулевой наконечник, что же теперь нам делать? Мы ставим новый, очень важно, на правильную сторону, так как они бывают правые и левые. Ставится он в обратном порядке, как мы снимали старый

Вкручиваем его в рулевую тягу, при этом обязательно сверяемся с данными со штангенциркуля или количеством прокрутов, которое было изначально.
Когда все накручено, устанавливаем всю конструкцию в исходное положение и затягиваем все гайки и болты. После всех продувных манипуляций обязательно проверяем, везде ли сошлись элементы — это очень важно для безопасности автомобиля.

Как снять рулевой наконечник без съемника

Давайте для начала рассмотрим этапы снятия рулевого наконечника:

Подробнее про то, как снять рулевой наконечник без съемника, можете посмотреть в видео:

Бывают” случаи, когда все идёт не по хорошему сценарию, а, так сказать, с затруднениями. Это может быть по многим причинам, таким как: сорванная резьба на гайке, различного рода ржавчины, изгибы какого-либо элемента из-за стороннего воздействия и прочие не очень приятные вещи. Что же делать в таких случаях?

Замена

Что ж, симптоматика неполадок и непосредственная проверка элементов рулевого механизма показала, что во всем виноваты именно наконечники. Потому придется их менять.

Сложно ли это сделать? Если у вас есть хотя бы небольшой опыт, вам уже приходилось разбирать рулевую систему, тогда сложностей возникнуть не должно. Выполнив все своими руками, вы сумеете неплохо сэкономить на стоимости услуг станций технического обслуживания.

Демонтажные работы

Для наглядности примера замены советуем опираться не только на инструкцию, представленную в нашей статье, но и на видео материалы. Подробные видео уроки серьезно помогают освоить достаточно сложные этапы работы.

Для работы вам потребуется набор материалов и инструментов. В него входят:

Новые рулевые концевики высокого качества;
Всемогущее средство WD40. Если денег на его покупку нет, используйте простую тормозную жидкость;
Набор ключей;
Пассатижи;
Щетка с металлическим ворсом;
Съемник (при отсутствии съемника замените его ломиком небольшого размера).

Сборка узла

Все необходимое готово, потому можно смело приступать к работе.

Поднимите с помощью домкрата сторону автомобиля, где вы планируете выполнять работу по замене рулевых наконечников.
Открутите крепежные болты с колеса и снимите его.
С помощью щетки с металлическим ворсом следует зачистить места стыка наконечника и поворотного кулака.
При сильном загрязнении этого участка простого усилия металлической щетки может оказаться недостаточно. Здесь вам как раз пригодится WD40. Повторимся, если его нет, попробуйте смыть грязь тормозной жидкостью.
Пассатижами извлекают шплинт. Он выполняет задачу по фиксации болтового соединения. Своего рода фиксатор.
Открутите крепежную гайку.
Теперь вооружайтесь ломом и небольшим молотком. Хотя если удалось отыскать съемник, это будет намного лучше.
С помощью выбранного инструмента нужно извлечь из кулака стойки палец вашего наконечника. Таким образом поврежденный элемент снимается с фиксатора.
Узел, который подлежит замене, следует аккуратно выкрутить.
Советуем предварительно замерить текущее расстояние между сгоном и центром наконечника. При обратной установке эта информация окажется крайне полезной.
Теперь настал черед нового комплекта, который вы приобрели в магазине или заказали через Интернет.
Вставьте на место старого узла, зафиксируйте с тягой.
Верните на свое законное место палец шарнира — в поворотный кулак.
Далее следует закрутить обратно гайку, затянуть ее как следует и закрепить на правильном месте шплинт.
Данная инструкция полностью соответствует особенностям замены наконечника на другом колесе. Потому руководство одинаково для левого и правого переднего колеса вашего ВАЗ 2110.
Последний этап ремонта все же потребует от вас посетить станцию технического обслуживания. Это необходимо для того, чтобы проверить развал-схождение. Слишком высока вероятность его нарушения, так что не поленитесь потратить немного времени и денег. За проверку много с вас взять не должны.

Инструкция по замене наконечников рулевых тяг

При помощи домкрата поднять автомобиль, снять колесо. Для удобства можно вывернуть руль авто в противоположную от домкрата сторону.

Отсоединить гайку крепежа рулевого наконечника к ступице автомобиля. Снять наконечник с помощью специального съёмника или выбить молотком.

Выкручиваем гайку-фиксатор рулевого наконечника на тяге. Бывают случаи, когда на наконечнике обратная резьба.

Далее происходит установка нового наконечника и сборка всех элементов в обратной последовательности.

Закоксовывание гайки рулевого наконечника на ступице – это то, с чем часто встречаются автолюбители. Из-за этой проблемы процесс его снятия становится проблематичным.

При замене рулевых наконечников необходима их регулировка, так как они ответственны за развал-схождение передних колёс. Самостоятельно выполнить эту регулировку практически не возможно, а установка развала «на глаз», считая обороты, на которые был закручен в тягу старый наконечник, не является точной. Так же у деталей существует погрешность в размерах, которая достаточна для нарушения угла установки колеса автомобиля. Поэтому проверку и замену наконечников нужно доверить профессионалам на проверенных СТО.

Как проверить рулевые наконечники на Рено Логан?

Как проверить состояние рулевых наконечников в т.ч. и всего рулевого механизма на рено логан?

В1

Проверку состояния рулевого управления проводим через каждые 15 тыс. км пробега. На элементах рулевого управления не должно быть механических повреждений. Для проверки свободного хода рулевого колеса (люфта в рулевом управлении) устанавливаем передние колеса в положение, соответствующее прямолинейному движению автомобиля. Прикрепляем скотчем к панели приборов отвертку с длинным стержнем, чтобы ее лезвие было направлено к рулевому колесу. Поворачиваем рулевое колесо до момента начала поворота колес (при этом колеса должны оставаться неподвижными) сначала в одну, а затем в другую сторону.

ШАГ 1: При этом, в моменты начала поворота колес, мелом или ниткой отмечаем границы свободного хода рулевого колеса на его ободе.

ШАГ 2: Измеряем расстояние между метками…

Определяем свободный ход рулевого колеса, который не должен превышать 5° (соответствует повороту рулевого колеса на 15 мм) при условии исправности рулевого механизма, рулевых тяг, подшипников ступиц передних колес и телескопических стоек. При резком повороте рулевого колеса из стороны в сторону на небольшой угол убеждаемся в отсутствии стука в карданных шарнирах рулевой колонки и рулевом механизме. В противном случае подтягиваем ослабленные крепления элементов рулевого управления или заменяем неисправные детали и узлы. Для оценки состояния шаровых шарниров наконечников рулевых тяг потребуется помощник. Вывешиваем передние колеса и надежно фиксируем автомобиль на подставках заводского изготовления.

ШАГ 3: Помощник, взявшись за колесо, качает его в горизонтальной плоскости — несколько раз поочередно резко тянет заднюю часть колеса на себя, а переднюю — от себя, и наоборот.

ШАГ 4: При этом, приложив руку к корпусу шарового шарнира 1 наконечника рулевой тяги и рычагу поворотного кулака 2, оцениваем их взаимное перемещение.

Если ощущается свободный ход в шаровом шарнире, необходимо заменить наконечник рулевой тяги.

ШАГ 5: Затем прикладываем усилие снизу-вверх к корпусу шарового шарнира наконечника рулевой тяги вдоль оси пальца шарнира.

При этом у исправного наконечника рулевой тяги корпус шарнира должен переместиться относительно пальца шарнира на 1,5–2,0 мм. Это свидетельствует о том, что вкладыш пальца не заклинен в гнезде корпуса шарнира и перемещается, сжимая пружину шарнира. Наконечник рулевой тяги с заклиненным вкладышем шарнира следует заменить. Также нужно заменить наконечник рулевой тяги если чехол шарнира наконечника порвался, потрескался или потерял эластичность.

ШАГ 6: Проверяем состояние чехлов рулевого механизма.

Если чехлы потеряли эластичность, потрескались или порвались, их необходимо заменить.

В2

Или посмотрите видео:

Устранение деформации деталей

При изгибе любого элемента есть два пути:

Банально взять и разрезать его пополам и таким образом создать себе свободу действий. Радикальный, конечно, способ, но стоит понимать, что детали с дефектами в любом случае стоит заменить, ведь это очень сильно влияет на вашу безопасность.
Нагрев детали для деформации её в исходное положение. При таком способе всё-таки стоит понимать, что делать нужно все аккуратно, ведь вы не хотите повредить детали, которые в хорошем состоянии или же согнать краску с машины под наплывом большой температуры. После этого также всё-таки стоит заменить деталь, так как она уже не будет выполнять всех своих функций, и может повести себя крайне непредсказуемо.
