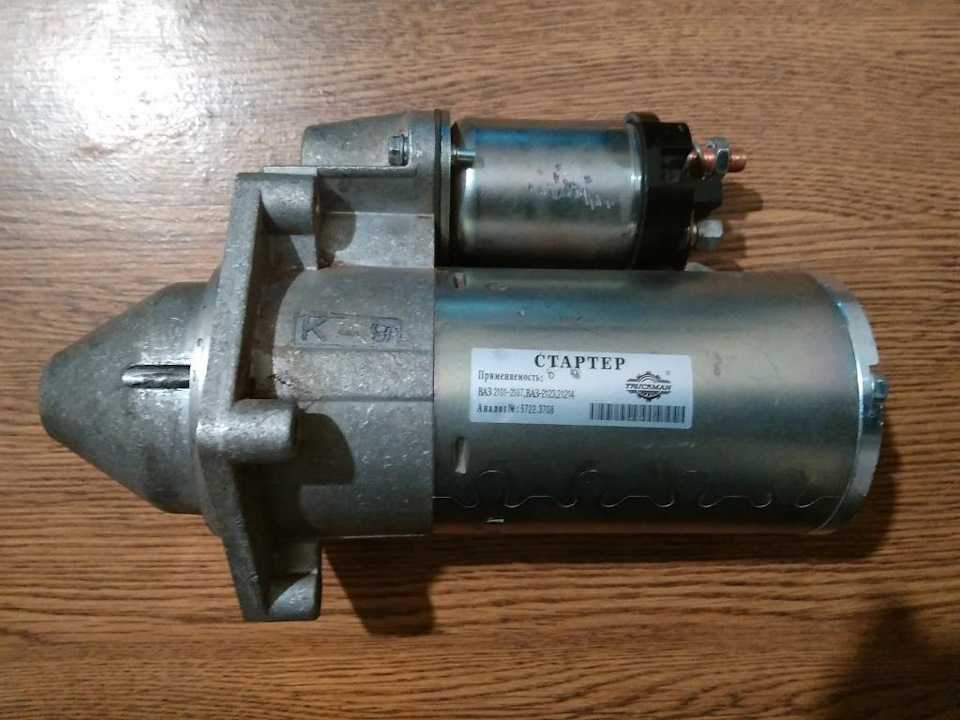

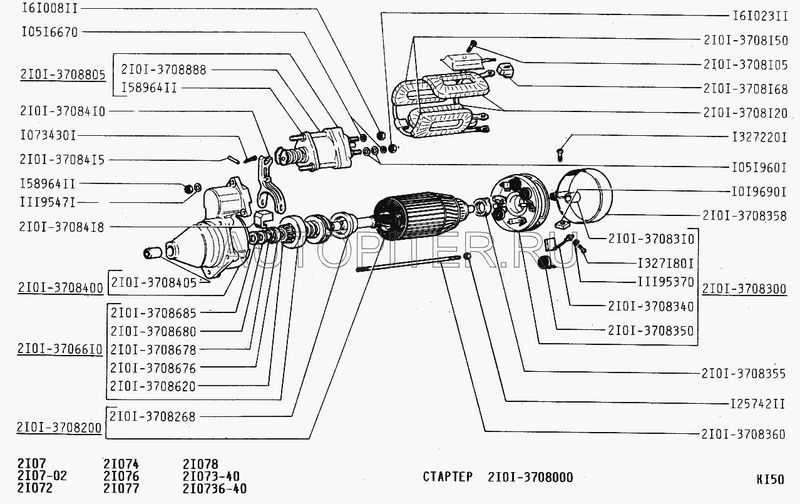

Стартер ваз 2107: конструкция и подходящие модели

Снятие стартера с автомобиля.

Отключение аккумуляторной батареи.
Снятие патрубка забора теплого воздуха.
Отсоединение и снятие щитка стартера. Используются гаечные ключи на «10» и «13».
С помощью ключа на «13» необходимо открутить болты крепления стартера к блоку маховика. Их всего 3 штуки. Особенно неудобно откручивать нижний болт. Надо пользоваться смотровой ямой, поэтому бывалые водители используют только два верхних болта.
Далее, покачивая корпус стартера и продвигая вперед, необходимо вытащить его из плиты сцепления.
Снимается с колодки провод втягивающего реле.

Ключом на «13» откручивается гайка крепления кабеля положительного полюса аккумулятора.
Когда все провода отсоединены, вынимаем стартер, продвигая его в направлении радиатора автомобиля.

Проверка и установка стартера ваз на машину.

После снятия необходимо протереть стартер ветошью от грязи. Снимается втягивающее реле. Проверяются электрические параметры, целостность изоляционных покровов, отсутствие следов механических повреждений корпуса. При необходимости разбирается корпус стартера. Проверяется отсутствие увеличенных зазоров на передней и задней втулках, состояние обгонной муфты. Также необходимо проверить параметры якоря и обмотки статора. Проводится ревизия состояния щеток. При обнаружении поломок проводится замена поврежденных деталей. Если имеются серьезные повреждения, то лучше обратиться в специализированную мастерскую. После ремонта установка стартера производится в порядке, обратном снятию.

Очень частой причиной неисправность стартера на ВАЗ 2107 является выход из строя втягивающего реле. И основные симптомы этой неисправности — при повороте ключа зажигания раздается щелчок, но стартер так и не начинает крутить.

Заменить эту деталь довольно просто, но первым делом необходимо будет полностью снять все устройство с автомобиля. Подробнее об этому читайте в статье: как заменить стартер на ВАЗ 2107.

После того, как устройство извлечено, нам понадобится всего лишь:

Одна плоская отвертка
Ключ на 10 или головка с трещоткой

Итак, первым делом необходимо открутить гайку крепления клеммы, как это показано на фото ниже:

Затем отогнуть клемму в сторону, чтобы в дальнейшем она не мешалась при снятии:

Далее берем отвертку и откручиваем два болтика. которыми собственно и крепится втягивающее к самому стартеру:

И после этого можно спокойно снимать реле, немного повернув его в нужную сторону, найдя удобное положение, чтобы шток вышел из зацепления:

После этого нам понадобится новое втягивающее реле, цена которого на ВАЗ 2107 составляет около 450 рублей в большинстве магазинов страны. Установка проводится в обратном порядке и сложного в этом процессе также ничего не будет.

Снятие стартера на автомобиле Ваз 2105 выполняют для его ремонта, с целью замены вышедших из строя элементов, а так же при выполнении других работ, при которых его наличие будет мешать ходу их проведения. Подготовьте стандартный набор инструментов. Обесточьте автомобиль, отключив клемму минус от аккумуляторной батареи, на автомобиле с инжекторным двигателем снимите дополнительный грязезащитный щиток. После чего проделайте следующую последовательность действий:

Ключом на десять откручиваем нижний болт крепления щитка стартера.
Далее откручиваем три гайки крепления самого стартера к картеру сцепления и сдвигаем его на шпильках вперед.
Теперь необходимо снять корпус воздушного фильтра в случае с карбюраторным двигателем. Если используется инжекторный, то произведите демонтаж двух растяжек впускного трубопровода.

Снимаем щиток стартера. Для этого торцовым ключом на тринадцать откручиваем вторую гайку его крепления. После чего аккуратно вынимаем со своего места.
Так же ключом на тринадцать открутите и отсоедините от втягивающего реле положительный провод, соединяющий его с аккумуляторной батареей.

Отсоединяем от втягивающего реле оставшиеся провода.
После чего аккуратно вынимаем стартер с моторного отсека.

На этом ремонтные работы по снятию стартера на автомобиле Ваз 2105 завершены. Выполните необходимый ремонт, после чего установку проведите в обратной последовательности.

Источники

http://vazkorch.ru/dvigatel/zamena-startera-na-vaz-2105-2106-2107.html
http://zarulemvaz.ru/zamena-vtyagivayushhego-rele-startera-na-vaz-2107/
http://remont-vaz2106.ru/vaz-2105-snyatie-i-ustanovka-startera

Принцип работы стартера СТ—221

Во время поворота ключа в замке зажигания происходит замыкание контактов и через обмотки электромагнитного тягового реле подается электрический ток. Магнитное усилие, возникающее на обмотках реле, передвигает якорь до момента соприкосновения с сердечником. После этого происходит отключение втягивающей обмотки, а работает только удерживающая. Это объясняется тем, что удержание якоря внутри реле намного проще, так как он уже втянут, при этом удерживающая обмотка выдает намного меньший магнитный поток.

Якорь реле, передвигаясь вперед, перемещает при помощи рычага бендикс в сторону зацепления с маховиком. Вал якоря стартера имеет винтовые шлицы, которые обеспечивают проворачивание рабочей шестерни. Кроме того, и рабочая шестерня и зубчатый венец маховика имеют фаски, выполненные на боковых кромках профиля зуба. Эти особенности облегчают ввод в зацепление шестерни и маховика, а буферная пружина между рычагом и обгонной муфтой смягчает удар.

Когда контакты реле замыкаются, на обмотки якоря и статора подается электрический ток, что вынуждает статор вращаться, а вместе с ним вращаются и ступица с наружным кольцом обгонной муфты. Ролики посредством пружин находятся в узкой части пазов, то есть они клинят наружное и внутреннее кольца обгонной муфты, тем самым обеспечивается передача крутящего момента от якоря к рабочей шестерне. Пуск двигателя сопровождается повышением оборотов маховика, а соответственно и рабочей шестерни. При этом внутреннее кольцо муфты способствует отводу роликов из состояния клина, то есть внутреннее и наружное кольца двигаются независимо друг от друга.

После отвода ключа зажигания ток перестает поступать на обмотки реле. Якорь реле с помощью пружины отводится назад и при этом отводит бендикс из состояния зацепления. Торможение якоря реле происходит за счет сил трения между валом и крышкой.

Основные неисправности и методы их устранения

К основным неисправностям стартера можно отнести:

Не включается стартер:

Возможно отсутствует контакт в цепи питaния, наблюдается при проржавевших или окислившихся наконечниках — поможет очистка или подтяжка контактов;
Поломка реле — поможет осмотр и проверка, в случае поломки рекомендуется замена;
Возможно кopoткoe зaмыкaниe oбмoтки — в случае невозможности ремонта, пocтaвьтe нoвый;
Отсутствует контакт в замке зажигания — стоит проверить замок, возможна замена контактной части.

Коленвал

При включении стартера наблюдается медленное вращение коленвала:

Возможна поломка либо разряд аккумулятора — стоит зарядить или поменять АКБ;
Окисление клемм аккумулятора — поможет зачистка клемм и наконечников проводов;
Моторное масло не имеет нужной вязкости — следует заменить масло;

Вращения стартера слышно, а коленвал не крутится:

Возможна пробуксовка муфты свободного хода — нужна замена привода;
Отсутствует смазка вала — требуется промывка вала и смазка моторным маслом;

При включении стартера слышен скрежет шестерни:

Неправильная регулировка хода шестерни или момента замыкания включения — необходима регулировка;
Появились забоины в зубчатом венце маховика — нужна замена зубчатого венца;
Буферная пружина ослабла — нужна замена пружины.

После пуска двигателя стартер BAЗ 2101 не отключается:

Возможное заедание вала якоря или окислились контакты реле — ремонтировать деталь после снятия;
Выход из строя замка зажигания — замена замка;
Замыкание в обмотке реле — замена реле;
Износ подшипников — необходимо установить новые.

Шум стартера во время езды

Плохое крепление стартера или контактов — подтянуть болты.

https://youtube.com/watch?v=mX5cNzT9TK0%2520

Не заводится стартер ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Какие признаки указывают на то, что стартер подлежит ремонту либо его пора заменить? Почему иногда не заводится, щелкает стартер?

На данные вопросы есть свои ответы:

Реле функционирует без проблем. Тем не менее, якорь не откликается либо совершает медленные вращательные движения. Решение! Как правило, это связано с подгоранием коллектора

Необходимо обратить внимание и на обмотку. Она должна быть целостной

Также возможно ослаблены крепежные элементы реле, замыкание в коллекторе, щетки застопорились либо вовсе стали непригодными к дальнейшей эксплуатации. Впрочем, причина может крыться в разряженном аккумуляторе.
Стартер откликается, однако реле с якорем не функционируют. Решение! Зачастую все дело в том, что якорь заедает. При этом стоит проверить, как зафиксированы наконечники. Нет ли замыкания на массу и в каком состоянии находится проводка.
Якорь совершает вращательные движения, но с коленчатым валом возникают проблемы. Решение!Стоит проверить буферную пружину. Скорее всего, она сломалась. Возможно, повреждены отдельные компоненты муфты.
Раздаются мощные шумы. Зачастую это следствие поврежденных втулок и шестерен.
В свою очередь, стартер крутит, но не заводится. Необходимо присмотреться к пружине возврата. Возможен и перекос устройства. Также не исключено, что заедает реле и рукоятку привода.

Неисправности стартера

По мере эксплуатации транспортного средства с устройством пуска могут возникать неполадки различного характера. Каждая поломка проявляется со свойственными ей признаками, которые позволяют быстро и правильно выявить проблему и устранить её в короткие сроки.

Стартер работает, но двигатель не запускается

Если слышно, что стартер функционирует, но мотор при этом не крутится, то неполадки могут быть следующего характера:

Износ зубьев шестерни обгонной муфты. Это приводит к тому, что нет зацепления с зубцами маховика и вращение не происходит. Износ зубьев является нормальным процессом. Однако ускорить выход из строя этой детали может применение густого моторного масла, неправильное срабатывание реле либо длительное прокручивание стартером после того, как мотор уже запущен. При износе зубцов будет слышно характерное гудение устройства без каких-либо дальнейших действий. Зубцы могут износиться и на маховике, что возникает довольно редко. При поломке шестерни стартера потребуется замена бендикса.
Из строя может выйти сама вилка, вводящая шестерню в зацепление с маховиком. В такой ситуации будет слышно, что реле сработало, но ведущая звёздочка не сошла со своего места. Стартер при такой проблеме будет крутить, но без передачи крутящего момента на маховик.
Возможен перекос ведущей шестерни бендикса, при котором она не будет входить в зацепление с маховиком до конца. Происходит такое при деформировании пружины бендикса, подпирающей шестерню. Если в такой ситуации пытаться и дальше запускать двигатель, то могут обломаться зубья на бендиксе либо на самом маховике.
Может быть такое, что стартеру не удаётся раскрутить коленвал до того момента, чтобы произошёл запуск. Неисправность сводится к проблемам с питанием (проводка, щётки, окислившиеся клеммы АКБ). В такой ситуации стартеру будет попросту не хватать напряжения из-за его просадки.

Стартер щёлкает, но не крутит

Если стартер издаёт щелчки, но при этом больше ничего не происходит, то причины нужно искать в следующем:

При одном мощном щелчке можно судить о том, что втягивающее реле работает, но силы этого устройства недостаточно для проворачивания мотора. Если было совершено несколько безуспешных попыток, стартер потребуется демонтировать для дальнейшей разборки и дефектовки деталей. Вероятными причинами такого явления могут быть износ щёток и втулок стартера, замыкание либо обрыв катушек, плохой контакт силового провода, неполадки со втягивающим или бендиксом.
При нескольких щелчках неисправность кроется во втягивающем реле, ненадёжном контакте между самим стартером и реле либо массой. Прежде чем приступить к ремонтным работам со стартером, необходимо проверить надёжность соединений, начиная от АКБ и заканчивая подключением проводов на пусковом устройстве.
Неисправности бендикса (поломка зубьев или вилки).

Видео: стартер щёлкает, но не вращается на примере ВАЗ 2110

https://youtube.com/watch?v=M4lhK1TG-ZM

Треск при включении стартера

Бывают ситуации, когда при попытке запустить двигатель автомобиля стартер издаёт звуки в виде треска либо скрежета. В этом случае неисправности могут быть следующего характера:

Крепёж стартера к силовому агрегату ослаб, в результате чего возникает вибрация.
Износился бендикс.
Отсутствие либо недостаток смазывающего материала на валу, что привело к затруднённому перемещению бендикса.
Поломка зубьев маховика.

Не включается стартер

Если стартер не реагирует на поворот ключа в замке зажигания, то причины нужно искать в следующем:

Неполадки втягивающего реле. Чтобы определиться, что проблема именно в этом элементе, необходимо подать напряжение напрямую от АКБ на силовую клемму стартера. Если мотор начнёт прокручиваться, то причина очевидна — тяговое реле неисправно. В нём довольно часто подгорают контактные пятаки, что потребует разборки устройства и зачистки контактных элементов.

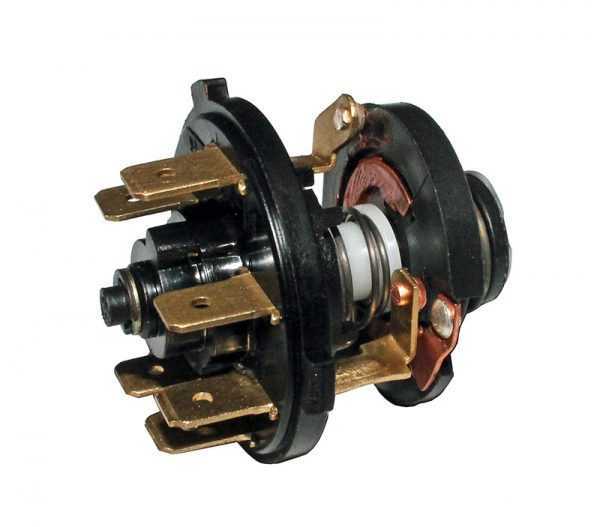

Поломка замка зажигания. Иногда из строя выходит контактная группа, которую можно заменить без полной замены замка.
Неисправности с подачей питания. Необходимо проверить всю цепь от источника напряжения до потребителя.
Короткое замыкание в обмотке, о чём будет свидетельствовать характерный запах гари и появление дыма. В такой ситуации стартер нужно демонтировать и заменить обмотки либо перемотать старые.

Самая быстрая и бюджетная модернизация — установка кулеров

Штатный отопитель ВАЗ 2105 не всегда справляется с холодной зимней погодой Осуществляемая своими руками доработка печки ВАЗ-2105 не потребует слишком больших трудозатрат и средств, если обладатель авто решит модифицировать штатное оборудование посредством установки кулеров на боковые дефлекторы. Стоит отметить, что усовершенствовать отопительное оборудование ВАЗ-2105 следует абсолютно всем, так как из-за нерациональной конструкции весь поступающий в салон воздух идёт вниз. Благодаря установке кулеров, которыми, как правило, комплектуются ПК, можно настроить поступление воздуха, идущее по сторонам. Специалисты рекомендуют приобретать такие приспособления, которые способны сделать не менее 1500 оборотов за минуту. Несмотря на то что сделанная своими руками доработка печки ВАЗ-2105 не потребует больших затрат и времени, это поможет повысить уровень комфорта.

стартер автомобиля ВАЗ 2106 — устройство, особенности конструкции

На автомобили ваз 2106 в настоящее время в основном устанавливают стартер 35.3708 (рис. 9.7) с торцовым коллектором. На части выпускаемых автомобилей ваз 2106 могут быть установлены стартеры производства Германии или Белоруссии. Эти стартеры взаимозаменяемы со стартером 35.3708 по своим характеристикам и установочным размерам. Техническая характеристика стартера ваз 2106 Тип стартера… СТ-221 или 35.3708 Номинальная мощность, кВт………………1,3 Потребляемая сила тока при номинальной мощности, А…………………………260 (290*) Потребляемая сила тока в заторможенном состоянии, не более, А… 500 (550*) Потребляемая сила тока на холостом ходу (без реле)*, А, не более…………….35 (60*) ______________________ *Для стартера 35.3708.

В 70-80-х г. применялся стартер СТ-221 с цилиндрическим коллектором. Такой стартер отличался от стартера 35.3708 устройством задней части и обмоткой статора, которая состояла из двух шунтовых и двух сериесных катушек (у стартера 35.3708 в обмотке статора одна шунтовая и три сериесные катушки). По своим характеристикам и установочным размерам стартер 35.3708 полностью взаимозаменяем со стартером СТ-221. На сайте рассмотрен ремонт стартера 35.3708 как более распространенного в настоящее время. Стартер 35.3708 состоит из корпуса 17 с обмотками возбуждения (статора), якоря 19 с приводом, двух крышек 6 и 15 и тягового электромагнитного реле. Крышки и корпус стянуты в единое целое двумя болтами (у стартера СТ-221 — двумя шпильками), ввернутыми в крышку 6. У статора имеется четыре полюса 18 с катушками обмотки. Три катушки обмотки (сериесные) соединены с обмоткой якоря последовательно, а одна (шунтовая) — параллельно. Якорь состоит из вала, сердечника с обмоткой и коллектора. Вал якоря вращается в двух металлокерамических втулках, пропитанных маслом и запрессованных в крышки. На переднем конце вала установлен привод стартера, состоящий из роликовой обгонной муфты и шестерни 1. Назначение муфты — передавать крутящий момент от вала якоря стартера к венцу маховика при пуске двигателя, а после пуска, работая в режиме обгона, не допускать передачи крутящего момента от маховика на якорь. Электромагнитное реле стартера прикреплено болтами к передней крышке 6. Магнитную систему реле образуют фланцы реле, ярмо (окружающее обмотку) и сердечник. Внутри магнитной системы находится обмотка 8 реле. При включении стартера якорь 7 реле втягивается и передвигает рычагом 5 привод с шестерней 1, вводя ее в зацепление с венцом маховика. Одновременно пластиной 9 замыкаются контактные болты 11 реле, и включается питание обмоток стартера. Схема соединений стартера дана на рис. 9.8. При включении стартера напряжение от аккумуляторной батареи через выключатель зажигания подается на обмотки тягового реле стартера (втягивающую Р1 и удерживающую Р2). После замыкания контактов тягового реле втягивающая обмотка отключается. Полезные советы Чтобы избежать многих неисправностей стартера, при его эксплуатации на автомобиле ваз 2106 соблюдайте ряд простых правил. При пуске двигателя включайте стартер не более чем на 10-15 с и повторно через 20-30 с. Непрерывная длительная работа стартера может привести к перегреву обмоток якоря и статора. Если после трех попыток двигатель на автомобиле ваз 2106 не заводится, то следует проверить и устранить неисправности в системах питания двигателя или зажигания. После пуска двигателя немедленно выключайте стартер, так как длительное вращение шестерни привода маховиком (особенно при закрытой воздушной заслонке или нажатой педали акселератора) может привести к заклиниванию обгонной муфты стартера. Не допускается передвигать автомобиль ваз 2106 при помощи стартера. Это вызывает его значительную перегрузку и повреждение.

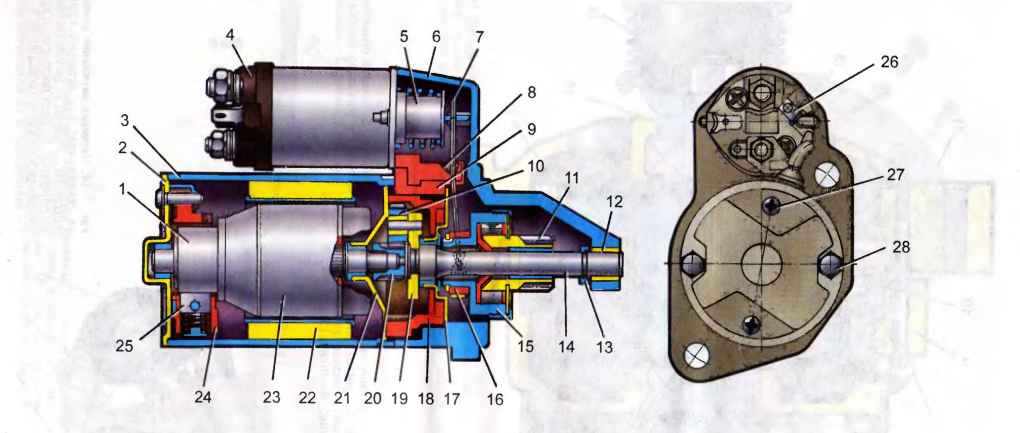

Рис. 9.7. Стартер 35.3708 ВАЗ 2106: 1 — шестерня привода; 2 — обгонная муфта; 3 — поводковое кольцо; 4 — резиновая заглушка; 5 — рычаг привода; 6 — крышка со стороны привода; 7 — якорь реле; 8 § обмотка реле; 9 — контактная пластина; 10 — крышка реле; 11 — контактные болты; 12- коллектор; 13 — щеткодержатель; 14 — втулка вала якоря; 15 — крышка со стороны коллектора; 16 — кожух; 17 — корпус; 18 — полюс статора; 19 — якорь; 20 — промежуточное кольцо; 21 — ограничительное кольцо

Рис. 9.8. Схема соединений стартера ВАЗ 2106: 1 — аккумуляторная батарея; 2 — втягивающая обмотка тягового реле; 3 — выключатель зажигания; 4 — удерживающая обмотка тягового реле; 5 — стартер; 6 — генератор

Как заменить стартер на ВАЗ-2107?

Процедура демонтажа описана в разделе про диагностику устройства со снятием. Процесс снятия мало чем отличается на инжекторных и карбюраторных ДВС.

Для установки выполняются следующие действия:

Производится монтаж механизма в посадочное место. Сначала закручивается наиболее длинный винт для фиксации устройства, а потом оставшиеся короткие болты.
Все винты затягиваются, чтобы надежно зафиксировать узел.
Выполняется подключение силового, а также управляющего кабеля. Производится затяжка гаек, фиксирующих клеммные зажимы.
Выполняется прикручивание опоры жгута с кабелями механизма.
К аккумуляторной батарее подключаются клеммы, зажимы затягиваются гаечным ключом.
Если устройство оснащено грязезащитным щитком, он устанавливается на место. Выполняется закручивание болта, фиксирующего кожух.

Загрузка …

Ремонт стартера ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Ремонты такого элемента ТС, как стартер ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, является достаточно кропотливым процессом. Водитель должен иметь хорошую выдержку и точно следовать определенным инструкциям. Тогда ремонт стартера своими руками пройдет гладко.

Итак, ремонтировать стартер необходимо в нижеуказанной последовательности:

Демонтировать старый стартер с мотора.
Применяя ключ на «тринадцать», ослабить затяжку гайки крепления проводки, которое предусматривает тяговое реле.
Отсоединить наконечник проводки.
Подать напряжение, эквивалентное двенадцати Вольтам, на вывод реле.
Изменить полюс корпуса на минусовое значение. Что же касается омметра, то данный прибор следует подсоединить к болтам контактного типа. Вместе с тем, если втягивающее реле отремонтировано, якорь вытягивает так называемую «обгонную муфту» в окно специальной крышки, которая находится спереди. А вот болты контактного типа должны быть замкнуты.
Взяв крестообразную отвертку, необходимо открутить 3 винта.
Выполняем демонтаж тягового реле.
Корпус реле освобождаем от штока, который укомплектован пружиной.
Новое реле тягового типа устанавливаем, используя обратную последовательность.
Чтобы продолжить дальнейшую разборку стартера с применением крестообразной отвертки, следует открутить 2 винта.
Настало время демонтировать крышку.
Для того, чтобы проверить текущее состояние щеток, используем шлицевую отвертку. Ею отворачивается крепежный винт, который фиксирует контактный провод.
Когда пружина отжата, необходимо извлечь щетку. Такой же метод используется при извлечении 3 оставшихся щеток. Если последние имеют износ до 12мм и менее, то их требуется заменить.
Далее необходимо поочередно подсоединять омметр к выводам обмоток статора. Они проверяются на замыкание. Следует также убедиться, что отдельно расположенные выводы обмоток не соприкасаются с корпусом.
Отверткой поддеваем кольцо стопорного типа и демонтируем его.
Избавляем ось от шайбы.
Используя ключ на «десять», снимаем 2 стяжных гайки.
После чего убираем их.
Выполняем разъединение корпусной части стартера и избавляем его от изоляционных трубок болтов стяжного типа.
Проверяем беглым взглядом коллектор и обмотки. Нельзя ни в коем разе оставлять обугленные обмотки. Если же коллектор подвергся незначительному обгоранию, требуется зачистить имеющиеся пластины абразивной шкуркой. Когда произошло сильное обгорание и случился серьезный износ, то рекомендуется выполнить замену якорей. Что же касается задир и наволакивания бронзы, касающиеся подшипников на специальной шейки вала якоря, то они удаляются с использованием мелкозернистой шкурки и в дальнейшем подвергаются полировке.
Далее вновь берем омметр и выполняем проверку обмотки якоря, чтобы не было короткого замыкания. Испорченный якорь подлежит замене.
Крышку привода освобождаем от резинового уплотнителя.
Удаляем с оси якоря шайбу для регулировки. В процессе сборки ее требуется вернуть на прежнее место.
Выполняется расшплинтовывание оси рычага.
Специальным бородком необходимо выбрать ось.
Убираем и якорь, и привод.
Поддеваем отверткой, демонтируем рычаг привода муфты обгонного типа.
Что же касается шестерни, то она должна совершать быстрые вращательные движение в одну сторону и при этом не двигаться в противоположную. Также она не должна сопровождаться сколами, забоинами, которые могут появляться в заходной области зубьев. Когда шестерни изношены либо муфта неисправна, требуется замена узлов в сборе.
Положив ось якоря, используя для данных целей брусок из дерева, посредствам ключа на «тринадцать» выполняем сбивание ограничителя с кольца стопорного типа.
Поддеваем отверткой, демонтируем стопорное кольцо.
Освобождаем ось от ограничителя и обгонной муфты в сборе. Шестерня привода также демонтируется.
Выполнив замену муфты в сборе, возвращаем на прежнее место кольцо стопорного типа и пристыковываем ограничитель частью конусной проточки к обмоточной части якоря.
Ограничитель требуется напрессовать на кольцо стопорного типа. Для этого используется молоток, которым следует наносить удары. Также применяем ключ на «тринадцать».
Прибегая к сжатому воздуху, устраняем пыль из угля, которая накопилась в корпусе и щеткодержателе. Что же касается проводкового кольца и соприкасающихся с ним поверхностей из пластмассы, то их необходимо обработать Литолом-24. Также подойдет и смазка за номером 158. При этом используем моторное масло, которое необходимо для обработки втулки ротора, винтовых шлицов вала якоря и ступиц, касающихся обгонной муфты.
Дальнейшая сборка производится в противоположном разборке порядке.
