Основные сведенья о раздаточной коробке машины Урал 5557 и 4320

На автомобили Урал 4230 и 5557 используется двухступенчатая раздаточная коробка, оснащенная асимметричным цилиндрическим межосевым блокируемым дифференциалом с механизированным приводом. Раздаточная коробка крепится на раму автомобиля при помощи четырёх резиновых подушек. Конструкция раздаточной коробки машины Урал 5557 и 4320 абсолютно такое же, как у камаза 4310.

В середине картера на подшипниках размещаются:

Для того чтобы поддержать атмосферное давление в полости картера на крышке подшипника устанавливается штуцер с трубочкой, связывающей картер с атмосферой через систему герметизации. Выводящий кончик трубки выводится на уровень, выше максимального преодолеваемого брода, для исключения засасывания воды картером во время преодоления водных преград.

Картер изготавливается из чугуна, сверху расположен люк, сам картер неразъёмный, закрывается крышкой с маслонаправляющим лотком. Масло заливается в картер через верхний люк со снятой крышкой или через отверстие под контрольную пробку, которая располагается на задней стенке картера. Слив масла происходит при помощи нижнего отверстия, которое закрывается пробочкой с магнитиком. При помощи штуцера проводится вентиляция картера, а его трубка включается в общую систему герметизации агрегатов.

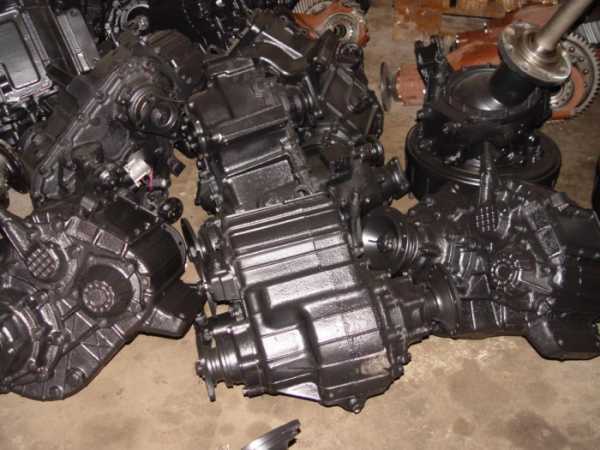

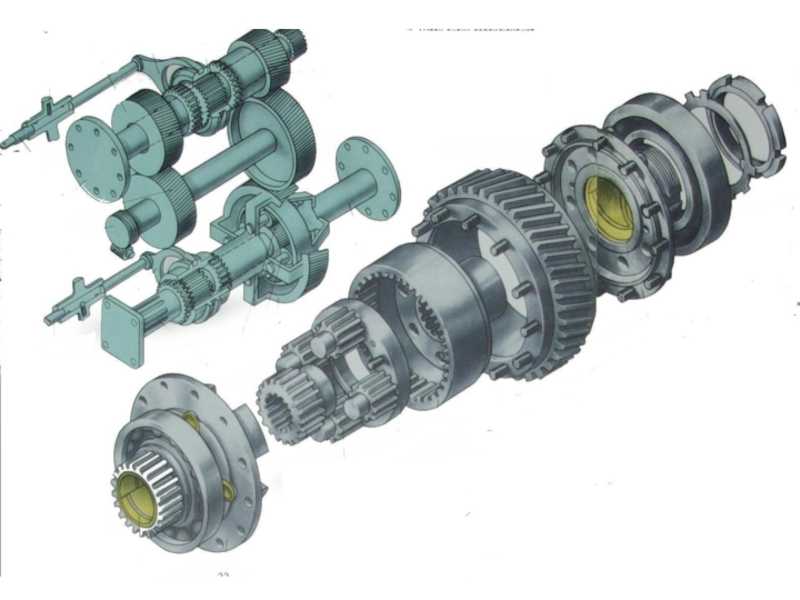

Раздаточная коробка Урал 4320

Как функционирует раздаточная коробка Урал 4320 и 5557?

В Урал 4320 и 5557 может меняться крутящий момент, который подводится к ведущим колёсам. То есть раздаточная коробка считается одновременно дополнительной коробкой передач, которая увеличивает количество передач и пределы изменения передаточного числа в трансмиссии. Благодаря включению низшей передачи коробки передач и раздатка урал 4320, 5557 обеспечивается возможность преодолевать большое сопротивление движению и устойчивое движение машины на небольшой скорости.

Коробки Урал 4320 и 5557 с жесткой связью между валиками привода ведущих мостов имеют соотношение крутящих моментов, которые подведены к основным передачам ведущих мостов, зависимое от определённых параметров конструкции машины и условий движения. С блокированным приводом и прямолинейным движением по дорогам с хорошим сцеплением, но с небольшим сопротивлением с разницей в радиусах колёс определённые ведущие колёса могут пробуксовывать и скользить. Это приводит к более скорому износу шин, агрегатам трансмиссии и дополнительным нагрузкам.

Для того чтобы устранить данные нежелательные явления в этой детали используется дифференциальный привод. В таком случае крутящий момент между валиками привода ведущих мостов распределяется при помощи дифференциала, который позволяет этим валикам вращаться с отличными друг от друга угловыми скоростями. Благодаря свойствам установленного дифференциала происходит распределение крутящего момента между ведущими мостами. То есть благодаря дифференциалу раздаточной коробки снижаются затраты во время движения по дорогам. Хотя использование дифференциала привода во время движения по скользким дорогам, которые имеют маленькое сцепление может привести к уменьшению или потери проходимости автомобиля. Для увеличения проходимости в машинах предусматривается устройство, которое блокирует дифференциал.

Распространённые неисправности раздаточной коробки Урал 4320, 5557

У коробок Урал 4320 и 5557 могут возникать такие проблемы:

Надеемся, что наша статья дала вам все ответы на ваши вопросы и теперь вы получили основные, базовые знания по этой теме. Удачи вам на дороге и соблюдайте ПДД!

Источник

Как переключаются передачи на мотоцикле

Переключать передачи следует, плавно перемещая рычаг и обязательно выключив сцепление. Рекомендуется кратковременно задержать рычаг в нейтральном положении. Почувствовав сопротивление перемещению рычага, не следует включать передачу резкими толчками. Необходимо плавно усиливать давление на рычаг до полного включения синхронизатора. Если не удается включить передачу при трогании с места, надо вторично выключить сцепление и снова включить передачу. При выборе момента переключения передач и скорости движения в целях лучшего использования мощности двигателя и его динамических качеств контролируют частоту вращения коленчатого вала по тахометру. Его стрелка во время движения должна находиться в пределах зеленого сектора, что соответствует оптимальному, наиболее экономичному режиму работы двигателя на частоте вращения коленчатого вала 200…220 рад/с (2021…2200 об/мин).

Рекомендуем прочесть: Льготы инвалидам с детства 3 группы в 2021

Опережение зажигания необходимо устанавливать соответственно оборотам двигателя, т. е. при увеличении числа оборотов перемешать рычаг опережения монетки и сторону положения «Раннее”, а при уменьшении числа оборотов — в сторону положения «Позднее”.

Разборка

Чтобы разобрать редуктор 4320 переднего или заднего мостов проводятся аналогичные манипуляции, а именно:

Откручиваются болты, отгибаются замковые шайбы и стопорные пластины. Изымаются крышки подшипников дифференциала. Обязательно пометьте их краской, чтобы избежать обезличивания крышек.
Перед тем как снять дифференциал, демонтируем регулировочные гайки с наружными кольцами подшипников.
Фиксируем конструкцию – это позволит расшплинтовать и отвинтить гайку, соединяющую фланец вала ведущей конической шестерни. Таким образом, фланец доступен для съема.
Открутив болты, которые держат конструкцию, изымаем крышку с уплотнительной манжетой

В стакане подшипников уделяем внимание болтам, а в картере агрегата следует извлечь: вал, пакетом прокладок регулировочного типа, внутренним кольцом заднего подшипника и ведущей конической шестерней. Стакан подшипников готов к освобождению из него пакета регулировочных прокладок и выворачивании пробки герметизации моста.
Болты, которые соединяют крышку стакана подшипников с цилиндрической шестерней ведущего типа, откручиваем

Теперь доступен демонтаж крышки параллельно с пакетом прокладок регулировочного характера. Перед снятием шайбы расшлихтовываем и откручиваем болты её крепления. С помощью специальных резьбовых отверстий фланца выдавливаем стакан с подшипниками конического типа и пакетом прокладок регулировочного типа. Последнее закрепляем на крышке и стакане подшипников. Узел ведомой конической шестерни извлекается сквозь окно картера редуктора 4320.

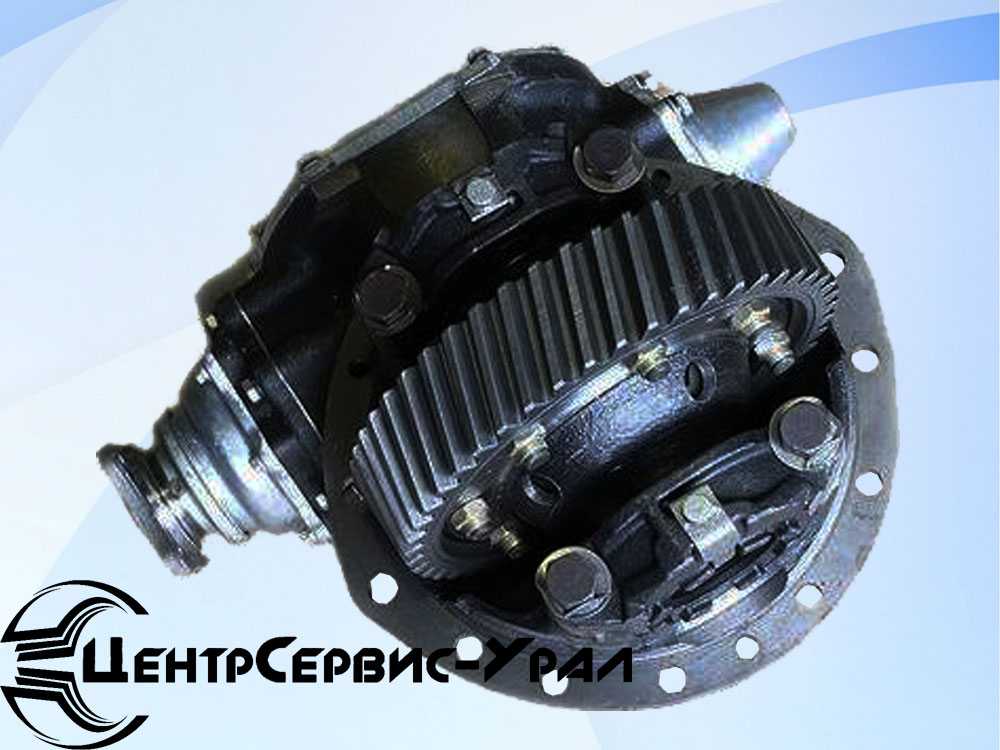

Ремонт редуктора автомобиля Урал 4320 своими руками

Причины поломок могут быть разные, основное внимание необходимо уделить местам соприкосновения конических шестерен, такую поломку может повлечь за собой неверное регулирование конических подшипников, находящихся в редукторе. Ещё одной причиной, которая может повлечь шумы в редукторе моста вашего автомобиля Урал, может являться износ подшипников

Несмотря на то, что подшипники в этих автомобилях имеют огромный запас прочности, у них, как и у любых деталей есть свойство к разрушению

Ещё одной причиной, которая может повлечь шумы в редукторе моста вашего автомобиля Урал, может являться износ подшипников. Несмотря на то, что подшипники в этих автомобилях имеют огромный запас прочности, у них, как и у любых деталей есть свойство к разрушению.

Также, одной из самых распространённых причин является низкий уровень масла в редукторе. Во избежание подобного вида поломки, необходимо периодически проводить осмотр редуктора.

Демонтаж редуктора Урал 4320

В том случае, если у вас всё же случилась неприятность, и редуктор автомобиля вышел из строя, необходимо его демонтировать.

В случае с передним редуктором (4320-2302007), демонтаж происходит в следующей последовательности:

• 1. Отсоединение тормозных шлангов, имеющих соединение с редуктором.
• 2. Отсоединение тяги рулевой трапеции.
• 3. Снятие различных элементов зафиксированных на редукторе.
• 4. Откручиваем гайки, соединяющие шаровые опоры.
• 5. Снимаем боковую крышку картера, вместе со штуцером.
• 6. Откручиваем болты, соединяющие половины картера.
• 7. Извлекаем картер переднего моста.

Демонтаж редуктора заднего и среднего моста (4320-2402007, 4320-2502007) происходит несколько иначе – нет необходимости вытаскивать мост. И ремонтные работы можно произвести непосредственно на автомобиле.

• 1. Для начала ремонта вам необходимо загнать автомобиль на смотровую яму.
• 2. Закрываем все колёсные краны, после этого отсоединяем пневматические шланги.
• 3. Снимаем кожухи.
• 4. Сливается масло из картера.
• 5. Болты, скрепляющие ступицы, откручиваются, также с полуосей снимаются угольники.
• 6. При помощи съёмника снимаем полуоси.
• 7. Также, отсоединяется карданный вал.

Разбор редуктора автомобиля Урал

На схеме вы можете увидеть подробный состав деталей редуктора заднего моста автомобиля Урал с их заводскими артикулами.

Для того, чтобы разобрать редуктор автомобиля Урал, вам потребуется выполнить следующие действия:

• 1. Необходимо открутить болты, а также снять загибочные шайбы и стопорные пластины.
• 2. Извлечь крышки подшипников дифференциала (не забудьте пометить крышки, таким образом, вы избежите путаницы при сборке).
• 3. Откручиваем регулировочные гайки.
• 4. Снимаем наружные кольца подшипников.
• 5. Снимаем дифференциал.
• 6. Откручиваем гайку, удерживающую фланец вала ведущей конической шестерни (375-2402017).
• 7. Вытаскиваем фланец вала ведущей конической шестерни.

Во время разбора редуктора автомобиля Урал, особое внимание следует обращать на болты стакана подшипников

Сборка редуктора автомобиля Урал

После того, как вы определили повреждённую деталь и заменили её, можно переходить к сборке и настройке редуктора. Сборка происходит в обратной последовательности приведённого выше алгоритма действий. Единственное, что необходимо добавить при сборке редуктора – настройку подшипников.

Настроить подшипники на редукторе можно при помощи подбора регулировочных прокладок (375-2402126, 375-2402127, 375-2402128) необходимой толщины. После сборки и установки редуктора на своё место, необходимо проверить правильность настроек, для этого достаточно просто проехать по ровной, асфальтированной дороге несколько километров. При правильно произведённом ремонте и верной настройке, вы не услышите больше посторонних шумов.

В случае если после осуществлённого ремонта, редуктор вашего автомобиля продолжает издавать посторонние звуки во время езды, необходимо проверить настройку подшипников.

Не стоит забывать и о том, что после выполнения ремонта, необходимо произвести обкатку редуктора. Для обкатки вам потребуется залить в картер моста порядка 4-х литров индустриального масла. Во время обкатки не следует давать нагрузку на ремонтный мост. По завершению обкатки – заменить масло в картере моста.

Генератор УРАЛ 4320 схема подключения

Генератор УРАЛ 4320 схема подключения с регулятором напряжения представляет собой генераторную установку, входящую в систему электрооборудования автомобиля УРАЛ 4320. Генератор 1702.3771 позволяет работать в любых режимах эксплуатации УРАЛ 4320 для того, чтобы заряд аккумуляторной батареи не падал. Регулятор напряжения бесконтактного типа служит для поддержки постоянного напряжения в схеме подключения электрооборудования автомобиля УРАЛ 4320.

Установленный генератор 1702.3771 или Г 288Е автомобиля УРАЛ 4320 представляют собой синхронную электрическую машину со встроенным выпрямительным блоком, с приточной вентиляцией.

1 – генератор УРАЛ 4320; 2 – регулятор напряжения; 3 – фильтр конденсаторный; 4 – реле отключения регулятора напряжения; 5 – провод красного цвета от вывода «+» генератора к клемме «+» указателя тока; 6 – провод красного цвета от кнопки электрофакельного устройства (ЭФУ); 7 – провод красного цвета к резистору добавочному с электротермическим реле; 8 – провод синего цвета от вывода «ВК» выключателя стартера и приборов; 9 – провод черного цвета от вывода фазы генератора «W» к реле блокировки стартера и тахометру

Про устройство и эксплуатацию автомобиля

Давайте немного отвлечемся от движения в гору и поразмышляем о том, как понимать выражение «…рекомендуется применять торможение двигателем». Если каждый водитель поймет это выражение и будет использовать торможение двигателем в реальной жизни, то аварийность на дорогах может значительно снизиться. Да и в экзаменационных задачах постоянно спрашивают: «А как лучше тормозить. »

Тахометр

— это прибор учета, показывающий количество оборотов двигателя. Учитывать показания тахометра необходимо при переключении передач. Оптимальным значением для смены скорости является показатель в 3000 оборотов. Однако на разных автомобилях он может отличаться.

Периодичность замены масла в раздаточной коробке

Шеви Нива – это машина с полным приводом, комплектующаяся механическим вариантом трансмиссии. Интервал осуществления замены масла составляет 45000 км пробега. Руководство по эксплуатации данного транспортного средства гласит, что в картер раздаточной коробки требуется около 0.8 л., для МКПП 1.6 л. При осуществлении замены, понадобятся: гаечный ключ, пустая емкость, заправочный шприц, ветошь.

Рекомендуется делать выбор в пользу варианта трансмиссионного масла GL-4 с вязкостью 80W-90. Данное горючее представляется возможным приобрести от бренда Mobil, Castrol. Его отличительная особенность – сохранение своих свойств в широком диапазоне температур.

Следует отметить, что при осуществлении замены масла, требуется промывка картера. Это нужно для того, чтобы продлить функционирование работы коробки. Без промывки не обойтись, если слитое горючее имеет сильное загрязнение.

голоса

Рейтинг статьи

Принцип работы и устранение неполадок в устройстве КПП Урал

КПП Урал — это устройство в системе автомобиля, которое отвечает за передачу мощности.

Как работает КПП

Устройство КПП-141, установленной на некоторых моделях Урала, включает в себя следующие элементы:

Шестерни вращаются свободно, когда включен нейтральный режим, в это время все муфты и синхронизаторы находятся в разомкнутом положении.

Когда водитель начинает выжимать сцепной механизм и переключает рукоятку на какую-нибудь другую передачу, то специальное вилочковое устройство начинает перемещать муфту в положение зацепления с соответствующей парой на торцевой части шестерни.

Механизм шестерни жестко фиксируется с валом и перестает прокручиваться на нем. Муфта в таком положении способствует передаче вращательного движения и тягового усилия.

Во время движения транспортного средства коробка приводится в действие за счет рукоятки переключения передач. Она перемещает ползуны, оборудованные вилками, которые начинают двигать синхронизаторы с необходимой скоростью. Цветная схема переключения передач есть в руководстве пользователя Урала.

Передаточные числа коробки Урала:

Основные неисправности и ремонт коробки:

Ремонт КПП проводят только при выключенном силовом агрегате.

Сколько масла заливать

Необходимо заливать масло в соответствии с инструкцией пользователя. Для автомобилей Урал достаточный уровень масляной жидкости составляет 3,5-4 л.

Процедура сборки коробки:

Установка коробки передач на Урал проводится следующим образом:

Строй-Техника.ру

Строительные машины и оборудование, справочник

Категория:

   Автомобили Камаз Урал

Публикация:

   Устройство и работа раздаточной коробки автомобиля Урал-4320

Читать далее:

   Устройство, работа и управление раздаточной коробки автомобиля Камаз-4310

Устройство и работа раздаточной коробки автомобиля Урал-4320

На автомобилях Урал-4320 установлена механическая двухступенчатая раздаточная коробка с несимметричным цилиндрическим межосевым дифференциалом.

Коробка крепится к раме автомобиля на четырех резиновых подушках.

Внутри картера на подшипниках размещены: первичный вал с шестернями высшей и низшей передач, между которыми установлена муфта переключения передач; промежуточный вал с шестернями высшей и низшей передач (на конце промежуточного вала смонтирован привод к спидометру); вал привода среднего и заднего ведущих мостов и вал привода переднего моста. На валу привода среднего и заднего ведущих мостов установлен несимметричный цилиндрический межосевой дифференциал.

Дополнительные материалы по теме:

Все шестерни раздаточной коробки постоянного зацепления со спиральными зубьями. Шестерни первичного вала установлены на бронзовых втулках. Первичный и промежуточный валы опираются на конические роликоподшипники, установленные в расточках картера раздаточной коробки.

Положение, показанное на рис. 4.15, в раздаточной коробке — нейтраль. Для включения высшей передачи с передаточным числом 1,3 надо сместить муфту в сторону шестерни. Включение низшей передачи с передаточным числом 2,15 производится смещением муфты в сторону шестерни 8. Перемещение муфты осуществляется вилкой, укрепленной на ползуне.

Дифференциал и валы привода мостов опираются на шариковые подшипники. Дифференциал состоит из солнечной шестерни, четырех цилиндрических сателлитов и эпициклической (коронной) шестерни, которые размещены в разъемном корпусе.

Вращение на шестерню, укрепленную в корпусе дифференциала, передается от шестерни низшей передачи промежуточного вала. Корпус дифференциала играет роль водила, в котором сателлиты вращаются на бронзовых втулках. Дифференциал позволяет валам вращаться с разными частотами, одновременно распределяя крутящий момент между этими валами в отношении 1 : 2, примерно соответственно нагрузке на переднюю и две задние оси автомобиля. При движении в тяжелых условиях дифференциал блокируется перемещением муфты. При этом жестко соединяются вал привода переднего моста и корпус дифференциала и сателлиты останавливаются (не вращаются относительно сеоих осей), в результате чего валы вращаются как единое целое. Перемещение муфты осуществляется вилкой, укрепленной па ползуне, а,ее положение фиксируется шариковым фиксатором с пружиной.

Рис. 4.16. Управление раздаточной коробкой автомобиля Урал-4320:
1 — рычаг блокировки дифференциала; 2 — рычаг переключения передач в раздаточной коробке; 3 — поджимная пружина; 4 — валик рычагов управления; 5 —тяга блокировки дифференциала; 6 — тяга переключения передач; 7 — коромысло переключения передач; 8 — коромысло блокировки дифференциала; 9 — ползун блокировки дифференциала; 10— ползун переключения передач; Др — дифференциал разблокирован; Дд — дифференциал блокирован; I — низшая (первая) передача в раздаточной коробке; II — нейтральное положение; III — гысшая (вторая) передача в раздаточной коробке

Выходные концы валов раздаточной коробки уплотняются сальниковыми устройствами. На валах сальниковые устройства дополнительно разгружаются при помощи маслогонных колец. На наружных поверхностях этих колец имеются винтовые канавки, отбрасывающие при вращении масло от сальниковых устройств в картер. Учитывая направление вращения валов и нарезки винтовых канавок, на вал привода переднего моста надо ставить кольцо с маркировкой П, а на вал привода заднего моста — с маркировкой.

В полости картера раздаточной коробки поддерживается атмосферное давление, для чего на крышке подшипника установлен штуцер с трубкой, которая связывает картер с атмосферой через систему герметизации. Выходной конец трубки выведен на уровень, выше максимально преодолеваемого брода, чтобы исключить засасывание еоды в картер при преодолении еодных преград.

Рекламные предложения:

Читать далее: Устройство, работа и управление раздаточной коробки автомобиля Камаз-4310

Категория: —
Автомобили Камаз Урал

Урал-375 | Автопедия вики | FANDOM powered by Wikia

Урал-375Д ‘1964–82

Урал-375Д — полноприводный грузовой автомобиль повышенной проходимости, производившийся на Уральском автомобильном заводе в Миассе с начала 1960-х годов.

Грузовик использовался для транспортировки войск, грузов, а также в качестве шасси для ударного вооружения, как например систем залпового огня «Град», в народном хозяйстве используются до сих пор, как правило, с дизельными двигателями.

Всего выпущено 110 000 штук.

В Советской армии грузовик Урал-375Д к 1982 году был заменён моделью Урал-4320.

Характеристики Править

Грузовик оснащался бензиновым двигателем ЗИЛ-375 (V8, 7 л, 180 л. с.), системой централизованного изменения давления в шинах (от 0,5 до 3,2 кгс/см²), пятиступенчатой коробкой передач, двухдисковым сцеплением. На автомобилях до 1965 года выпуска устанавливались раздаточные коробки с принудительно подключаемым передним мостом. Рычаг раздаточной коробки имел три положения:

передний мост выключен

передний мост включен, межосевой дифференциал заблокирован

передний мост включен, межосевой дифференциал разблокирован

В 1965 году была введена новая раздаточная коробка упрощённой конструкции с постоянно включенным передним мостом и несимметричным блокируемым межосевым дифференциалом планетарного типа.

Рулевой механизм с гидроусилителем. Рабочий тормоз — барабанный гидравлический с пневматическим усилителем.

Урал-375Д ‘1964–82

Изначальная модификация, Урал-375, имела складную тентовую крышу, и плоское лобовое стекло, откидывавшееся на капот. В 1964 году автомобиль получил цельнометаллическую кабину от Урал-377. Модернизированная машина получила индекс Урал-375Д. На части машин в задней части рамы устанавливалась лебёдка с тяговым усилием 7000 кгс.

Главным недостатком машины оказался бензиновый двигатель с большим расходом топлива и низким межремонтным ресурсом. Поэтому появившийся в 1977 году дизельный Урал-4320 быстро вытеснил Урал-375Д, который, впрочем, продолжал производиться вплоть до распада СССР. Урал-375Д имел более высокую проходимость по сравнению с Урал-4320. Это связано с отсутствием регулятора частоты вращения, что позволяло регулировать силу тяги на колёсах положением дросселя. Урал-4320 оборудован всережимным регулятором частоты вращения, поэтому при увеличении дорожного сопротивления происходит автоматическое увеличение подачи топлива, что на мягких грунтах приводит к «срыву» мягкого грунта и буксованию. По этой причине, там где пройдёт 375-й, 4320-й мог и не пройти.

• Урал-375 — имел кабину со складным брезентовым тентом. Выпускался с 1961 по 1964 гг.
• Урал-375Д — имел цельнометаллическую кабину. Выпускался с 1964 года
• Урал-375А — шасси с удлинённой рамой для установки кузова-фургона К-375.
• Урал-375Е — шасси для установки различного оборудования.
• Урал-375С — седельный тягач.
• Урал-375К — для эксплуатации в условиях Крайнего Севера.

Урал-375Т — серийно не выпускался, прототип для Урала-375Н.

Урал-375Н — народнохозяйственный автомобиль. Внешние отличия от Урал-375Д: отсутствовала труба воздухозаборника, кузов — деревянная платформа с тремя открывающимися бортами, колёса без централизованного регулирования давления, размер шин — 1100×400-533.

Этапы проведения регулировки муфты блокировки дифференциала раздатки

• Следует проверить положение муфты, и если есть необходимость, следует провести ее регулирование.
• Чтобы отрегулировать положение муфты, стоит заблокировать дифференциал посредством поворота штока.
• Когда будет проходить проверка положения муфты, следует поставить шток, зафиксировав его в переднем положении за фланец, прокручивая вал, относящийся к приводу переднего моста.
• Правильное положении муфты тогда, когда она затрагивает шлицевой торец. В случае, когда это не так, стоит переместить ее вперед, при этом вращать шток в сторону часовой стрелки.
• Чтобы отрегулировать положение седьмой муфты стоит регулировать подбор толщины прокладок. Муфта закреплена нормально, когда разница шлица с двух сторон каретки не более, чем один миллиметр.

Этапы регулировки подшипников первичного вала «Уралов»

Перед началом регулировки подшипника следует поставить раздатку «Урала» в положение, когда люк будет находиться горизонтально, после чего уже можно снимать крышку.

Чтобы отрегулировать подшипники конического характера следует урегулировать количество прокладок, находящихся прямо под крышкой, в случае, когда раздаточная коробка изъята с машины.

Оба вала должны перемещаться по оси от трех до восьми сотых миллиметра, контроль изменения местонахождения валов следует осуществлять посредством индикатора часового типа.

• Следует проверить состояние затяжки гайки и состояние крепления фланца, если показатели меньше, чем 20 килограмм на сантиметр (200 Н.м) их следует подтянуть.
• Далее следует установить стойку индикатора, чтобы его крепление свободно уперлось в торец шлица середины вала первичного.
• Далее можно использовать монтажную лопату, как рычаг, и с помощью шестерни следует сдвинуть вал, пока стрелки индикатора полностью не остановятся.
• Следует плавно сделать меньшее осевое усилие, которое прикладывают на длину рычага от полуметра до двух, пяти. После чего следует зафиксировать показатель индикатора.
• После стоит приложить осевую силу в противоположном направлении, по аналогии зафиксировав повторное показание с индикатора. В сумме ножка индикатора должна перемещаться от 0,03 до 0,08 миллиметров. Если величина подшипника больше указанных показателей, следует удалить из-под крыши подшипника спереди лишний прокладочный

Тормозная система УРАЛ 4320 схема

Схема тормозной системы УРАЛ 4320 представлена в виде полноцветной схематического плана. Тормозная система УРАЛ 4320 предназначена для изменения скорости движения или полной остановки УРАЛ 4320 в независимости от скорости, направления движения и несущей нагрузки.

Тормозная система УРАЛ 4320 схема

Схема тормозной системы УРАЛ-4320 представляет собой совокупность трех тормозных системы — рабочую, стоя­ночную и вспомогательную.

Схема УРАЛ 4320 тормозная система

На УРАЛ 4320 установлена схема системы управления давлением и контроля состояния тормозов. В атмосферных баллонах имеются датчики сигнализации минимального давления воздуха в тормозной схеме УРАЛ 4329.

Схема тормозной системы УРАЛ 4320

На схеме тормозной системы УРАЛ 4320 привод тормозных механизмов смешанный (пневмогидравлический), двухконтурный, с раздельным торможением колес переднего и двух задних мостов. Управление осуществляется педалью в кабине водителя, связанной рычагами и тягами с двухсекционным тормозным краном.

Схема УРАЛ 4320-схема тормозной системы

Схема рабочей тормозной системы УРАЛ 4320 с барабанным типом и внутренними колодками с полной взаимозаменяемостью для всех колес. Каждый тормозной механизм имеет два гидравлических цилиндра, выполненных в одном корпусе.

схема УРАЛ 4320 — схема тормозной системы рабочий и стояночный тормоз

Тормозные колодки установлены на опорных осях. Рабочий тормозной механизм регулируется по мере износа накладок уменьшением зазора между накладкой и барабаном при помощи эксцентриков.

Принцип работы и устранение неполадок в устройстве КПП Урал

КПП Урал — это устройство в системе автомобиля, которое отвечает за передачу мощности.

Как работает КПП

Устройство КПП-141, установленной на некоторых моделях Урала, включает в себя следующие элементы:

1. Сцепной механизм. Он помогает временно разъединять двигатель и трансмиссию. Это позволяет переключать передачи, не снижая обороты силового агрегата.
2. Ведомые шестерни и валы. Здесь установлен ведущий, промежуточный и вторичный вал.
3. Синхронизатор. Он обеспечивает бесшумную работу механизма и выравнивание скоростей шестеренок.

Шестерни вращаются свободно, когда включен нейтральный режим, в это время все муфты и синхронизаторы находятся в разомкнутом положении.

Когда водитель начинает выжимать сцепной механизм и переключает рукоятку на какую-нибудь другую передачу, то специальное вилочковое устройство начинает перемещать муфту в положение зацепления с соответствующей парой на торцевой части шестерни.

Механизм шестерни жестко фиксируется с валом и перестает прокручиваться на нем. Муфта в таком положении способствует передаче вращательного движения и тягового усилия.

Во время движения транспортного средства коробка приводится в действие за счет рукоятки переключения передач. Она перемещает ползуны, оборудованные вилками, которые начинают двигать синхронизаторы с необходимой скоростью. Цветная схема переключения передач есть в руководстве пользователя Урала.

Передаточные числа коробки Урала:

• первая ступень — 5,26;
• вторая ступень — 2,90;
• третья ступень — 1,52;
• четвертая ступень — 1,00;
• пятая ступень — 0,664;
• задний ход — 5,48.

Неисправности и ремонт

Основные неисправности и ремонт коробки:

1. Посторонний шум в механизме. В этом случае рекомендуется провести внешний осмотр системы и заменить поврежденные и износившиеся детали.
2. Валы перемещаются по оси. Необходимо заменить детали, которые фиксируют подшипник, или заменить вышедшие из строя подшипники.
3. Нестабильная работа КПП. Эта проблема может быть связана с износом втулок оси шлицевого вала заднего хода. Следует заменить поврежденные механизмы.
4. Сцепление включается не полностью. В этом случае рекомендуется провести внешний осмотр сцепного механизма на наличие повреждений и дефектов, проверить уровень смазочной жидкости в системе и заменить поврежденные элементы.
5. Штоки вилок туго двигаются. Эта неисправность может быть вызвана повреждением блокировочных сухарей, синхронизаторов. Необходимо заменить механизмы на новые.
6. Если коробка передач самопроизвольно отключается, необходимо отрегулировать зазор между клапанами, заменить изношенные кольца синхронизаторов, установить новые пружины, затянуть крепежные элементы.
7. При нечетком переключении нужно снять крышку фиксирующего устройства и осмотреть основные узлы на износ, заменить муфту и шестерни.
