Как проверить геометрию кузова автомобиля

Что такое геометрия кузова

Как и подавляющее большинство современных легковых автомобилей, за исключением некоторых пикапов и внедорожников, основу «Рено Логан» составляет несущий кузов определенной геометрии, к которому прикреплены все остальные элементы. Для того чтобы все внешние компоненты разместились в соответствии с чертежом, несущий кузов должен обладать строго определенной формой и размерами, отклонение от которых даже на 1 мм вносит дисбаланс во внешние элементы.

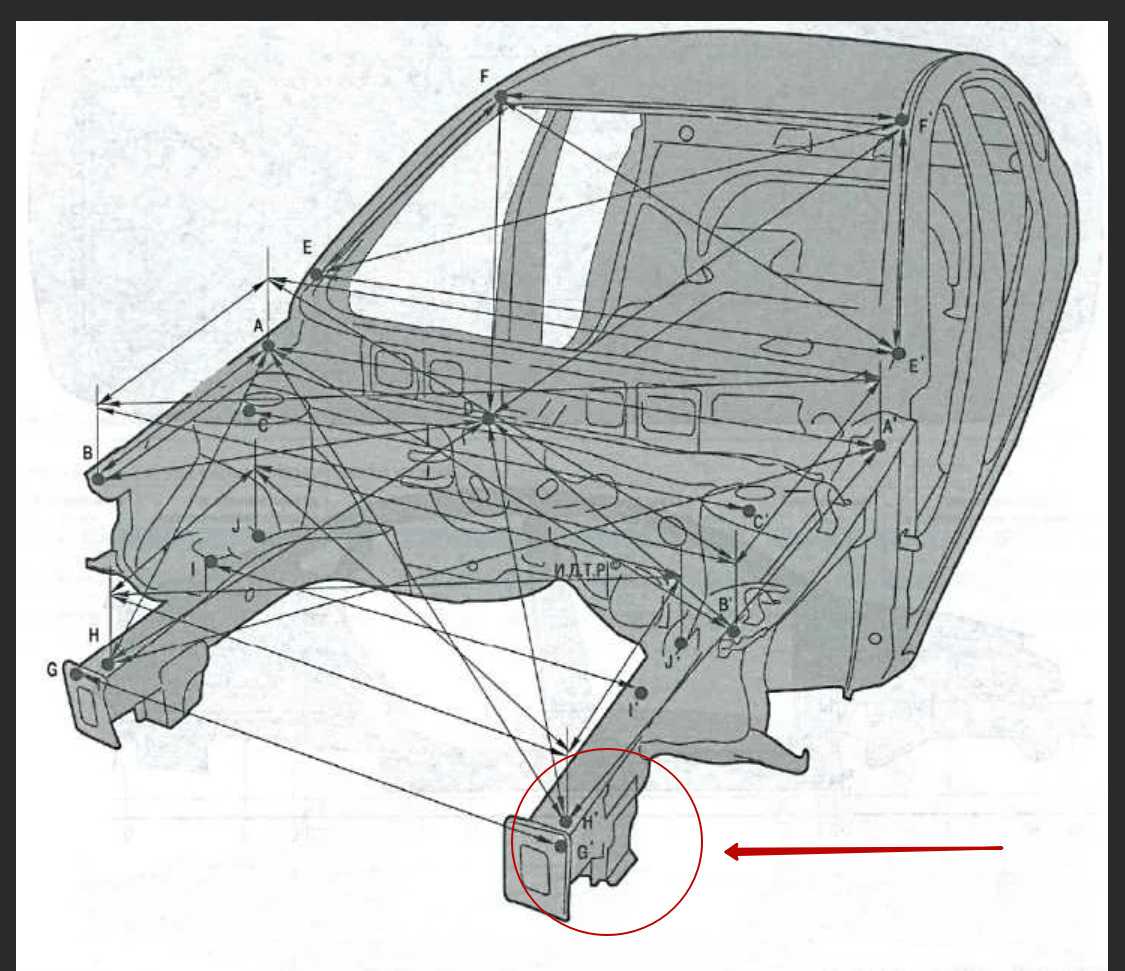

Поскольку несущий кузов обладает весьма сложной формой, то для его проверки используют контрольные точки, расположенные в разных местах, а расстояния между ними и называют геометрией кузова. Ведь измеряют не длину или кривизну изогнутых деталей, а прямую линию, соединяющую две контрольные точки.

Геометрия кузова – это совокупность размеров и форм геометрических фигур, образованных контрольными точками

Кроме того, в некоторых местах приходится использовать не линию, а более сложные фигуры, например, треугольники и прямоугольники, отсюда и такой термин – «геометрия» кузова.

Как проверяют геометрию кузова автомобиля

Мнение о том, что отсутствие отклонений в показателях развала схождения колес машины может служить подтверждением правильной геометрии кузова, является ошибочным. Диагностика кузова – это отдельная процедура, для которой необходимы специальные стенды и стапели.

С помощью таких устройств по контрольным точкам можно проверить соответствие размеров и диагоналей подкапотной части, багажника, дверных проемов, а также расстояние между лонжеронами, усилителями, несущими деталями кузова и т.д.

Существуют три варианта проверки геометрии кузова:

• Проведение замеров расстояний между контрольными точками. Этот вид диагностики позволяет быстро проверить правильность геометрии как перед началом ремонтных работ, так и в процессе их выполнения. Выполняют такие замеры с помощью обычной рулетки или специальной линейки.
• В ходе сравнительных измерений проводится анализ соответствия расстояний между симметричными точками, расположенными на противоположных сторонах кузова. Это вид проверки отличается универсальностью и простотой проведения диагностики кузовных повреждений. Как правило, специалисты сравнивают длину диагоналей между симметричными точками кузова. В этом случае можно сравнить данные замеров на поврежденной и целой стороне автомобиля.
• При трехмерном измерении производится определение пространственное расположения контрольных точек по отношению к базовым плоскостям кузова. Для такой диагностики необходимо иметь специальное оборудование.

В ходе проведения замеров специалист может установить степень основных повреждений, определить наличие второстепенных дефектов и наметить план восстановительных работ.

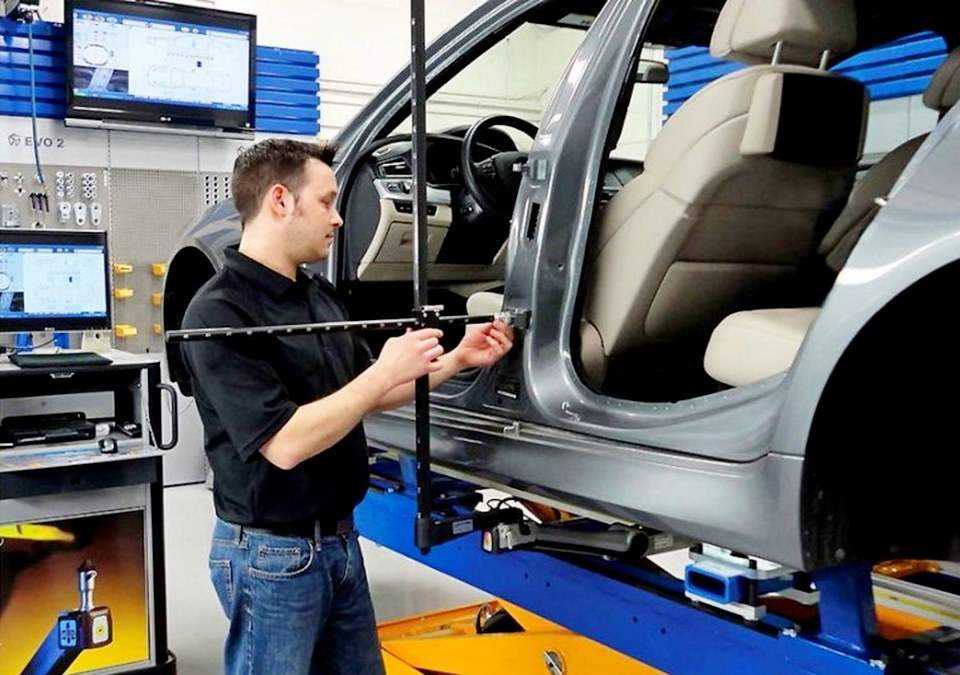

Для измерения геометрии кузова применяют мерные линейки или используют стационарное оборудование, стапель, который позволяет выполнить проверку расстояний между контрольными точками по специальным меткам или по электронным маячкам.

Для этого машину с помощью цепей фиксируют на платформе и на определенные точки кузова навешивают измерительные датчики. Достаточно часто мастера сталкиваются с ситуацией, когда контрольные точки спрятаны под обшивкой панелей кузова, под бамперами, под защитными элементами, поэтому приходится проводить частичную разборку кузова, чтобы обеспечить доступ к скрытым местам.

Чтобы провести в отношении геометрии кузова восстановление исходных параметров, в автосервисе проводят рихтовочные работы. Это достаточно сложная и многоэтапная работа, которая должна выполняться квалифицированными мастера, которые имеют соответствующее образование, опыт и хорошо чувствуют металл.

Гаражные специалисты могут рассказывать, что без проблем восстановят ваш автомобиль после аварии с помощью специальной сертифицированной линейки. Но доверять таким заверениям не стоит. Без такого оборудования, как стапель, геометрию кузова после серьезной аварии в полной мере восстановить не получится. Машины, отремонтированные в кустарных условиях, как правило, имеют отклонения в геометрии кузова.

Ранее мы уже отмечали, что диагностику кузова по контрольным точкам следует проводить не реже, чем раз в год или каждые 30 тыс. км. пробега.

Если автосервис не оборудован специальными стендами, то мастер по кузовному ремонту может воспользоваться линейкой для замера геометрии кузова, но это не очень надежный метод, который может давать погрешность в районе 5 миллиметров в ту или иную сторону.

На стапеле можно измерить размеры таких элементов кузова, как:

• проем багажного отсека;
• подкапотное пространство;
• передние и задние лонжероны;
• проемы окон;
• дверные проемы;
• срезы передней, средней, задней части машины.

Для выпрямления каркаса авто в автомастерских используют гидравлическое оборудование и вакуумные присоски.

Полное восстановление геометрии кузова (исправление после серьезных ДТП) может проводиться путем вытягивания, но только в том случае, если металл сохранил свои характеристики.

Для компьютерной кузовной диагностики применяют диодные указки. Это приспособление позволяет выполнить все необходимые измерения без разборки. Для диагностики машина устанавливается на стенд. Компьютерная программа произведет все необходимые замеры и наложит их на виртуальный шаблон конкретной модели авто. Такая проверка занимает около 10 минут, а владелец авто получает на руки распечатку кузова с отмеченными проблемными местами. Допустимая погрешность такой диагностики находится в пределах 5 мм.

Кузовные зазоры ВАЗ 2108, 21081, 21083

В ряде случаев возникает необходимость проверить геометрию кузова автомобиля. Например, при выявлении скрытых дефектов и перекосов кузова после аварии или при проверке правильности его ремонта

Следует отметить, что помимо установленных зазоров следует обратить внимание на несовпадение линий штамповки дверей и крыльев на одной стороне. Оно допускается в пределах ±2 мм. Выступание навесных подвижных лицевых панелей должны быть в пределах 3 мм

Выступание навесных подвижных лицевых панелей должны быть в пределах 3 мм.

Рассмотрим кузовные зазоры, сопряжение кузовных панелей и линейные размеры проемов кузова автомобилей ВАЗ 2108, 2109, 21099.

Кузовные зазоры и размеры проемов (двери, окна) ВАЗ 2108, 2109, 21099, вид с боку

1. Зазор капот-крыло-рамка ветрового стекла — 7±2 мм.
2. Зазор дверь-крыло — 7±2 мм.
3. Зазор рамка стекла двери-крыша — 7±2 мм.
4. Зазор низ двери-порог — 7±2 мм.
5. Зазор задняя часть двери-заднее крыло — 7±2 мм.
6. Зазор задняя дверь-крыша — 9±2 мм.
7. Зазор задняя дверь-заднее крыло — 8±2 мм.

Линейные размеры проемов ВАЗ 2108, 2109, 21099, вид спереди

Линейные размеры проемов ВАЗ 2108, 2109, 21099, вид сзади

Примечания и дополнения

— Контроль линейных проемов кузовов проводят при помощи специальной измерительной линейки. Для приблизительной оценки состояния кузова автомобиля можно воспользоваться обычной рулеткой.

Еще статьи по кузовам автомобилей ВАЗ 2108, 2109, 21099

— Замена порогов автомобилей ВАЗ 2108, 2109, 21099

— Замена переднего крыла автомобилей ВАЗ 2108, 2109, 21099

— Контрольные размеры для проверки геометрии днища кузова кузова автомобилей ВАЗ 2108, 2109, 21099

— Особенности автомобилей ВАЗ 2108, 21081, 21083

— Замена ветрового стекла автомобилей ВАЗ 2108, 2109, 21099

Сравнительный тест-ремонт

— Кузовные зазоры автомобилей ВАЗ 2105, 2107

— Кузовные зазоры автомобилей Нива 2121 и 21213

Зачем проверять геометрию кузова автомобиля

Геометрическая диагностика является основной процедурой, которую рекомендуют проводить перед выбором автомобиля с вторичного рынка. Это позволяет узнать состояние машины — не попадала ли она в ДТП, как эксплуатировалась, как проверялась, проводился ли текущий ремонт.

Дополнительная причина — проверка уровня проведения рихтовки бампера, капота, крыши или другой части кузова. После столкновения автомобиль восстанавливается в сервисах

Однако мало кто из владельцев уделяет внимание качеству обслуживания, недостаткам. Со своей стороны, каждая третья СТО в Москве предлагает услугу проверки геометрии раз в 6 месяцев

Такие рекомендации являются вполне оправданными, учитывая состояние нынешних российских дорог.

Машина на стапеле для диагностики геометрии кузова

Геометрия кузова автомобиля — это система изначальной дислокации проверочных точек между собой. Её устанавливает производитель на стадии проектирования, выпуска транспортного средства. Таким образом, это точнейшая экспозиция панелей. Благодаря такой схеме гарантируется слаженная работа всех узлов, агрегатов автомобиля.

Тем самым, геометрия влияет на колёсную базу авто, размер колёс, а также другие характеристики, обеспечивающие безопасное и комфортное передвижение.

4.Геометрические параметры автомобиля. Габаритные размеры, дорожный просвет, база, колея.

Геометрические параметры

Основными геометрическими параметрами автомобиля являются его габаритные размеры, колея, база, дорожный просвет, радиусы поворота. Эти параметры указываются в технических характерис­тиках автомобиля и позволяют оценивать не только конструкцию автомобиля, но и некоторые особенности его движения.

Габаритные размеры

К габаритным размерам автомобилей (автопоездов) относятся их высота, ширина и длина. Во всех странах в целях обеспечения безопасности движения эти размеры автомобилей и автопоездов регламентированы. Ограничения ширины автомобилей связаны с параметрами проезжей части автомобильных дорог. Ограничения высоты определяются принятыми размерами мостов, эстакад и тун­нелей. Ограничения длины автотранспортного средства призваны обеспечить требуемые возможности маневрирования, а для других участников дорожного движения важны с точки зрения возможности совершения безопасного обгона в стесненных условиях движения. В нашей стране приняты следующие ограничения габаритных па­раметров автомобильных транспортных средств: ширина до 2,5 м, высота до 4 м, длина (включая прицеп) до 20 м. Автомобили, га­баритные размеры которых превышают допустимые (например, карьерные автомобили-самосвалы), относят к внедорожным.

В городских условиях длина и ширина автомобиля определяют простоту его маневрирования и легкость парковки. Габаритные раз­меры небольших автомобилей, кроме того, оказывают влияние на возможность использования их внутреннего пространства.

Дорожный просвет, база, колея

Дорожным просветом называется расстояние от наиболее низко расположенной части конструкции транспортного средства до пло­ской опорной поверхности. Это один из показателей проходимости автомобиля.

Колесной базой называют расстояние между центрами колес соседних осей автотранспортного средства (в технических характе­ристиках многоосного транспортного средства указывается также сумма расстояний между соседними осями). Колесная база полу­прицепа равна расстоянию между осью поворотного устройства и ближайшей осью колес (у многоосного полуприцепа дополнительно указывается сумма расстояний между соседними осями).

Под термином «колея»

обычно подразумевают след, оставляемый транспортным средством на грунте или деформируемой дороге. В конструкции автомобиля этим термином обозначается также рас­стояние между средними линиями следов транспортного средства.

Размеры колеи и колесной базы влияют на проходимость, ус­тойчивость, управляемость, плавность хода и тормозные качества автотранспортного средства.

Радиус поворота

Радиус поворота, хотя и не относится к размерам самого ав­томобиля, непосредственно определяется его конструкцией. Радиус поворота автомобиля в реальной дорожной ситуации зависит от множества факторов, и параметры, указываемые в технической ха­рактеристике автотранспортного средства, относятся лишь к опре­деленным условиям, а именно: управляемые колеса повернуты в крайнее положение, скорость движения мала, ведущие колеса катятся по дороге без проскальзывания. Для оценки возможности манев­рирования автомобиля в таких условиях указываются несколько параметров, каждый из которых равен расстоянию между центром поворота и каким-либо элементом автотранспортного средства. Так, могут указываться радиус поворота по оси следа внешнего переднего колеса или наружный (габаритный) радиус поворота (понятно, что вторая величина больше первой). Под средним радиусом поворота обычно подразумевается расстояние между центром поворота и про­дольной осью автомобиля.

Возможность маневрирования на ограниченном пространстве характеризуется параметром, называемым габаритным коридором, который представляет собой разность радиусов окружностей, опи­сываемых при криволинейном движении самой дальней от центра и самой ближней к нему точками автомобиля.

Геометрия кузова ваз 2114 и ее значение

Нарушения геометрии кузова имеют определенные последствия, которые отражаются на общем состоянии автомобиля такими проявлениями:

• Ухудшение управляемости и вибрации в момент набора скорости (проявляется при 80км/ч и выше).
• Увеличение износа резины.
• Шум элементов подвески.
• Рост расхода топлива и пр.

ВАЗ 2114 имеет тип кузова хэтчбек, для которого, впрочем, как и для других типов (универсал, седан и пр.), нарушение геометрии влияет на различные параметры.

Симметрия колес нарушается, о чем можно судить по:

• снижению устойчивости машины на трассе;
• неравномерному износу шин.

У кузова нарушаются диагонали, что заметно по рамкам передних/задних стекол и по дверным проемам авто.

На днище или раме могут образоваться специфические складки.

Сравнительное измерение геометрии кузова автомобиля

Самый быст­рый метод изме­ре­ния повре­ждён­ной части кузо­ва – срав­ни­тель­ное изме­ре­ние. Для этих целей хоро­шо под­хо­дит спе­ци­аль­ный цир­куль, но так­же мож­но исполь­зо­вать и изме­ри­тель­ную линей­ку. Если, к при­ме­ру, делать заме­ры про­стран­ства под капо­том, то одна часть цир­ку­ля встав­ля­ет­ся в одно из бол­то­вых отвер­стий, рас­по­ло­жен­ных у лобо­во­го стек­ла, а дру­гая ста­вить­ся к любо­му месту, кото­рое нуж­но срав­нить с про­ти­во­по­лож­ной сто­ро­ной. Далее цир­куль фик­си­ру­ет­ся спе­ци­аль­ным меха­низ­мом и пере­став­ля­ет­ся на такие же точ­ки с про­ти­во­по­лож­но­го места. Таким обра­зом мож­но быст­ро про­ве­рить несколь­ко сим­мет­рич­ных точек и понять куда про­изо­шло сме­ще­ние струк­тур­ных эле­мен­тов. Подоб­ным обра­зом цир­ку­лем мож­но изме­рять любую часть маши­ны. Такое срав­не­ние мож­но делать мно­же­ство раз в про­цес­се ремон­та для контроля.

Цир­куль для срав­ни­тель­но­го изме­ре­ния гео­мет­рии кузова

Цир­куль для срав­ни­тель­но­го изме­ре­ния гео­мет­рии кузо­ва напо­ми­на­ет по кон­струк­ции обыч­ный цир­куль. Два ука­за­те­ля соеди­не­ны вме­сте и не име­ют какой-либо шка­лы. Для срав­ни­тель­но­го заме­ра необ­хо­ди­мо каж­дый из ука­за­те­лей поме­стить в отвер­стие кон­троль­ных точек, рас­сто­я­ние меж­ду кото­ры­ми необ­хо­ди­мо про­ве­рить. Далее ука­за­те­ли фик­си­ру­ют­ся спе­ци­аль­ным фик­са­то­ром, вхо­дя­щим в кон­струк­цию устрой­ства, и цир­куль пере­став­ля­ет­ся на точ­ки, рас­по­ло­жен­ные с про­ти­во­по­лож­ной части, для срав­не­ния. При необ­хо­ди­мо­сти мож­но заме­рить рас­сто­я­ние меж­ду ука­за­те­ля­ми при помо­щи рулет­ки. Такой цир­куль хорош тем, что мож­но очень быст­ро сде­лать срав­не­ние двух сто­рон авто­мо­би­ля для опре­де­ле­ния сте­пе­ни несо­от­вет­ствия. Им мож­но срав­ни­вать самые труд­но­до­ступ­ные места. Такой инстру­мент неслож­но изго­то­вить самому.

Как восстановить геометрию кузова

А возможно ли самостоятельное восстановление — ни в коем случае. Ремонт под силу только опытным кузовщикам. Если при диагностике выявляются нарушения, исправления дефектов возможно только на специальном стенде. После окончания ремонта специалист на компьютере измерит соответствие по всем точкам, отвечающим нормам производителя.

Цена проверки смещения кузовных панелей в автосервисе зависит от обширности нанесённого урона и конструкции конкретной модели ТС. Есть машины, где существуют скрытые точки, до которых невозможно добраться без сложной разборки двигателя, коробки. Такая операция занимает больше времени, поэтому стоимость работ автоматически увеличивается.

Сравнительное измерение геометрии кузова автомобиля

Самый быст­рый метод изме­ре­ния повре­ждён­ной части кузо­ва – срав­ни­тель­ное изме­ре­ние. Для этих целей хоро­шо под­хо­дит спе­ци­аль­ный цир­куль, но так­же мож­но исполь­зо­вать и изме­ри­тель­ную линей­ку. Если, к при­ме­ру, делать заме­ры про­стран­ства под капо­том, то одна часть цир­ку­ля встав­ля­ет­ся в одно из бол­то­вых отвер­стий, рас­по­ло­жен­ных у лобо­во­го стек­ла, а дру­гая ста­вить­ся к любо­му месту, кото­рое нуж­но срав­нить с про­ти­во­по­лож­ной сто­ро­ной. Далее цир­куль фик­си­ру­ет­ся спе­ци­аль­ным меха­низ­мом и пере­став­ля­ет­ся на такие же точ­ки с про­ти­во­по­лож­но­го места. Таким обра­зом мож­но быст­ро про­ве­рить несколь­ко сим­мет­рич­ных точек и понять куда про­изо­шло сме­ще­ние струк­тур­ных эле­мен­тов. Подоб­ным обра­зом цир­ку­лем мож­но изме­рять любую часть маши­ны. Такое срав­не­ние мож­но делать мно­же­ство раз в про­цес­се ремон­та для контроля.

Цир­куль для срав­ни­тель­но­го изме­ре­ния гео­мет­рии кузова

Цир­куль для срав­ни­тель­но­го изме­ре­ния гео­мет­рии кузо­ва напо­ми­на­ет по кон­струк­ции обыч­ный цир­куль. Два ука­за­те­ля соеди­не­ны вме­сте и не име­ют какой-либо шка­лы. Для срав­ни­тель­но­го заме­ра необ­хо­ди­мо каж­дый из ука­за­те­лей поме­стить в отвер­стие кон­троль­ных точек, рас­сто­я­ние меж­ду кото­ры­ми необ­хо­ди­мо про­ве­рить. Далее ука­за­те­ли фик­си­ру­ют­ся спе­ци­аль­ным фик­са­то­ром, вхо­дя­щим в кон­струк­цию устрой­ства, и цир­куль пере­став­ля­ет­ся на точ­ки, рас­по­ло­жен­ные с про­ти­во­по­лож­ной части, для срав­не­ния. При необ­хо­ди­мо­сти мож­но заме­рить рас­сто­я­ние меж­ду ука­за­те­ля­ми при помо­щи рулет­ки. Такой цир­куль хорош тем, что мож­но очень быст­ро сде­лать срав­не­ние двух сто­рон авто­мо­би­ля для опре­де­ле­ния сте­пе­ни несо­от­вет­ствия. Им мож­но срав­ни­вать самые труд­но­до­ступ­ные места. Такой инстру­мент неслож­но изго­то­вить самому.

Руководство по ремонту ВАЗ 2108, 2109, 2114, 2115

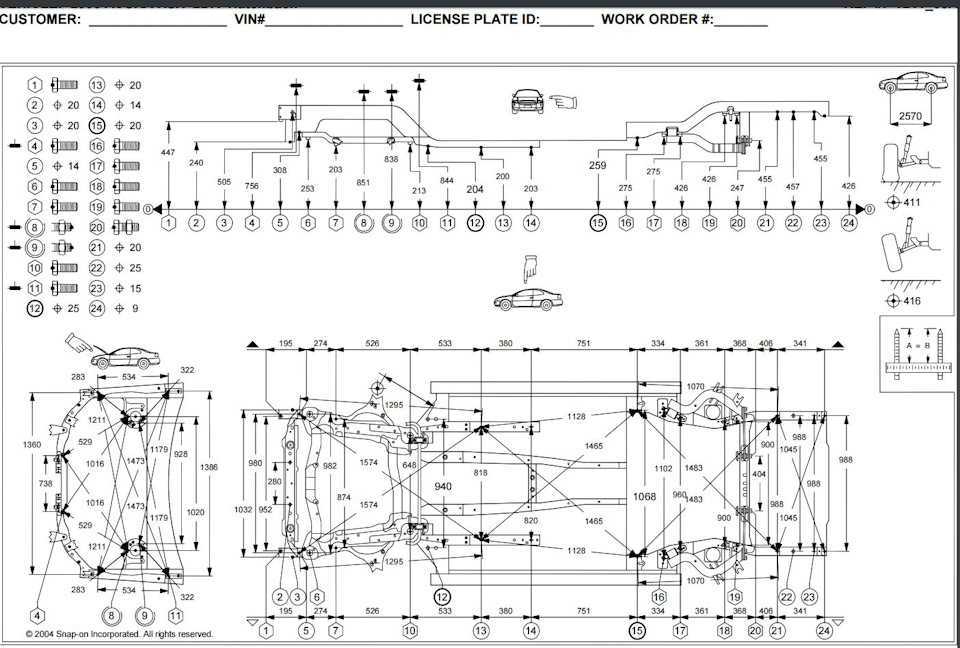

Рис. 8.4. Основные справочные размеры для проверки пола кузова: 0 – базовые линии; 1 – оси передних болтов крепления растяжек передней подвески; 2 – центр опоры передней подвески силового агрегата; 3 – центр опоры левой подвески силового агрегата; 4 – центры верхних шарниров передних телескопических стоек передней подвески; 5 – центры шарниров рычагов передней подвески; 6 – точки пересечения осей приварных болтов крепления рулевого механизма с поверхностями кронштейнов;

7 – точки крепления задней опоры подвески силового агрегата; 8 – точки пересечения осей задних приварных болтов крепления рычагов задней подвески с поверхностями задних лонжеронов; 9 – центры верхних опор амортизаторов задней подвески

Значительная часть ремонтных работ по автомобилям, тем более поступающим после дорожно-транспортных происшествий, приходится на ремонт кузовов. В большинстве случаев при ремонте требуется проверка геометрии точек крепления узлов и агрегатов шасси автомобиля. Основные справочные размеры для проверки показаны на рис. 8.4.

Повреждения кузова автомобилей могут быть самыми различными. Поэтому правила ремонта в каждом отдельном случае должны быть свои, наиболее подходящие для этих повреждений, при этом необходимо максимально использовать возможности рихтовки поврежденных панелей. По возможности необходимо избегать термического воздействия на металл, чтобы не нарушать заводскую сварку и противокоррозионную защиту кузова. Лицевые панели кузова снимать только в крайних случаях, чтобы определить места повреждений, выправить или выверить кузов.

В случаях значительных повреждений кузова рекомендуется снимать все внутренние обивочные детали, чтобы облегчить измерение, контроль и установку гидравлических и винтовых домкратов для устранения перекосов и повреждений кузова.

Рис. 8.5. Справочные линейные размеры проемов передних дверей и боковых окон автомобиля ВАЗ-2108

Рис. 8.6. Справочные линейные размеры проемов ветрового окна и двери задка

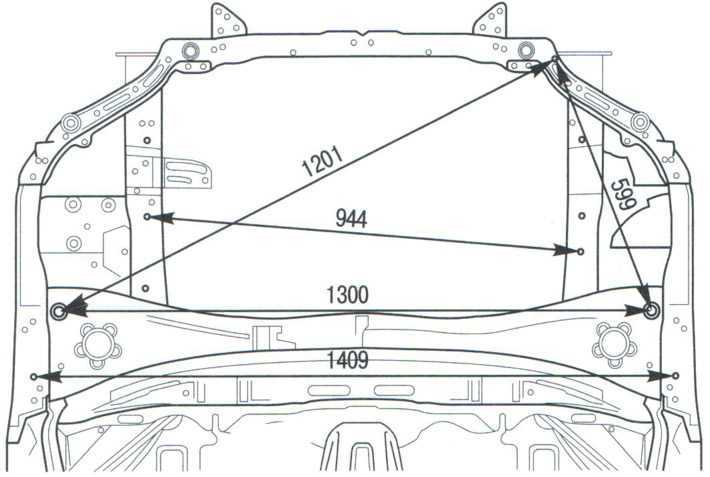

Рис. 8.7. Справочные линейные размеры проема капота

Правкой необходимо восстановить первоначальные линейные размеры и местоположения силовых агрегатов, размеры проемов ветрового окна, капота, двери задка (рис. 8.5, 8.6 и 8.7).

Выступание лицевых поверхностей и съемных деталей относительно соседних панелей устраняется их подгонкой и регулировкой.

Руководство по ремонту ВАЗ 2108, 2109, 2114, 2115 Двигатель ваз 2109, монтажный блок ваз 2114, воздушный фильтр ВАЗ 2115. Снятие рулевой рейки 2108 замена опоры двигателя, замена термостата ваз 2112. Замена тосола или антифриза. Датчик температуры ваз 2114. регулировка сцепления, зажигания. Реле поворотов лада. схема предохранителей, падение давления масла. Натяжение троса сцепления на ВАЗ 21099. ремонт коробки передач ваз.

http://cargeometry.com/body-dimensions/180-kuzovnye-razmery-vaz-2108-2109.htmlhttp://vazlada.info/vaz-2109/razmery-kuzova-2109/http://kuzovspec.ru/razmery/vaz-2109-sxema-kuzova/http://remont-torpedo.ru/raznoe/razmery-lonzheronov-vaz-2109.htmlhttp://21092115.ru/%D0%B2%D0%B0%D0%B7-2108-2109/%D1%80%D0%B0%D0%B7%D0%B4%D0%B5%D0%BB-8-%D0%BA%D1%83%D0%B7%D0%BE%D0%B2/%D0%B2%D0%BE%D0%B7%D0%BC%D0%BE%D0%B6%D0%BD%D1%8B%D0%B5-%D0%BD%D0%B5%D0%B8%D1%81%D0%BF%D1%80%D0%B0%D0%B2%D0%BD%D0%BE%D1%81%D1%82%D0%B8-%D0%BA%D1%83%D0%B7%D0%BE%D0%B2%D0%B0-%D0%B8%D1%85-%D0%BF%D1%80%D0%B8%D1%87%D0%B8%D0%BD%D1%8B-%D0%B8-%D1%81%D0%BF%D0%BE%D1%81%D0%BE%D0%B1%D1%8B-%D1%83%D1%81%D1%82%D1%80%D0%B0%D0%BD%D0%B5%D0%BD%D0%B8%D1%8F/%D1%80%D0%B5%D0%BC%D0%BE%D0%BD%D1%82-%D0%BA%D0%B0%D1%80%D0%BA%D0%B0%D1%81%D0%B0-%D0%BA%D1%83%D0%B7%D0%BE%D0%B2%D0%B0/%D0%BF%D1%80%D0%B0%D0%B2%D0%BA%D0%B0-%D0%BF%D0%BE%D0%B2%D1%80%D0%B5%D0%B6%D0%B4%D0%B5%D0%BD%D0%BD%D0%BE%D0%B3%D0%BE-%D0%BA%D1%83%D0%B7%D0%BE%D0%B2%D0%B0.html

Технический ликбез

Геометрия кузова – это точные размеры автомобиля, определенные заводом производителем. Наиболее важные из них:

• ширина передней колеи;
• ширина задней колеи;
• длина колесной базы;
• длина лонжеронов и расстояние между ними.

При нарушении вышеуказанных показателей ухудшается управляемость автомобиля. Менее важные:

• размеры дверных проемов;
• размеры оконных проемов;
• размеры моторного отсека;
• размеры багажного отделения;
• размеры салона.

При нарушении вышеуказанных показателей ухудшается внешний вид автомобиля. Колея – это расстояние между правым и левым колесами, расположенными на одной оси. Ширина колеи рассчитывается от середины протектора шины правого колеса до середины протектора шины левого колеса. Колесная база – это расстояние от передней до задней оси машины. Длина колесной базы измеряется от центра ступицы передней оси до центра ступицы задней оси.

Правила измерения геометрии кузова автомобиля

• Перед про­вер­кой гео­мет­рии авто­мо­биль дол­жен сто­ять ров­но. Колё­са долж­ны быть нака­че­ны с оди­на­ко­вым дав­ле­ни­ем. В кон­струк­ции неко­то­рых лине­ек при­сут­ству­ет уро­вень, для удоб­ства рас­по­ло­же­ния линей­ки парал­лель­но плос­ко­сти маши­ны. Это быва­ет необ­хо­ди­мым, когда есть кон­крет­ные дан­ные рас­сто­я­ний меж­ду кон­троль­ны­ми точ­ка­ми для изме­ри­тель­ной линей­ки. Нуж­но учи­ты­вать, что в неко­то­рых руко­вод­ствах по ремон­ту пока­за­ны рас­сто­я­ния для изме­ри­тель­ной линей­ки (зна­че­ни­я­ми на шка­ле линей­ки), а в дру­гих рас­сто­я­ния от точ­ки к точ­ке (фак­ти­че­ское рас­сто­я­ние). Это могут быть раз­ные значения.
• Таким обра­зом, для пра­виль­но­го изме­ре­ния, линей­ка долж­на рас­по­ла­гать­ся парал­лель­но кузо­ву, ина­че пока­за­ния будут некор­рект­ны­ми (опять же, если осу­ществ­ля­ет­ся срав­не­ние с дан­ны­ми рас­сто­я­ний для её шка­лы).  Для это­го ино­гда ука­за­те­ли линей­ки долж­ны быть выдви­ну­ты на раз­ную дли­ну. В этом слу­чае пока­за­ния на шка­ле линей­ки могут не сов­па­дать с реаль­ным рас­сто­я­ни­ем и тре­бу­ют допол­ни­тель­но­го заме­ра рулет­кой меж­ду ука­за­те­ля­ми. Когда ука­за­те­ли выдви­ну­ты на оди­на­ко­вую дли­ну, то зна­че­ние на шка­ле сов­па­да­ет с фактическим.
• Изме­ре­ния дела­ют­ся по фик­си­ро­ван­ным точ­кам кузо­ва, таким как бол­ты, разъ­ёмы или отвер­стия и пр.
• Каж­дое изме­ре­ние долж­но про­ве­рять­ся с помо­щью двух допол­ни­тель­ных кон­троль­ных точек.
• Луч­ше изме­рять более длин­ные рас­сто­я­ния. Так мож­но полу­чить наи­бо­лее досто­вер­ную кар­ти­ну сме­ще­ния струк­тур­ных элементов.
• В неко­то­рых слу­ча­ях изме­ре­ние и срав­не­ние дли­ны двух про­ти­во­по­лож­ных сто­рон дают луч­шее пред­став­ле­ние о дефор­ма­ции, чем диа­го­наль­ные изме­ре­ния. Нуж­но исполь­зо­вать диа­го­наль­ные заме­ры в сово­куп­но­сти с заме­ра­ми длины.
• При изме­ре­нии и ремон­те раз­ре­ша­ет­ся опре­де­лён­ный допуск (сум­мар­ный допуск не более 3 мм). Допуск в 3 мм был дол­гие годы раз­ре­шён при про­из­вод­стве авто­мо­би­лей. В сего­дняш­ние дни мно­гие про­из­во­ди­те­ли изго­тав­ли­ва­ют кузо­ва с нуле­вым допуском.
• Изме­ре­ние рас­сто­я­ния меж­ду отвер­сти­я­ми оди­на­ко­во­го диа­мет­ра дела­ют­ся от цен­тра к цен­тру, либо от края к краю. Рас­сто­я­ние меж­ду креп­ле­ни­я­ми дела­ет­ся от цен­тра к цен­тру (к при­ме­ру, меж­ду цен­тра­ми голо­вок болтов).
• Рас­сто­я­ние меж­ду отвер­сти­я­ми раз­но­го раз­ме­ра про­из­во­дит­ся дву­мя изме­ре­ни­я­ми. Пер­вый замер дела­ет­ся меж­ду внут­рен­ни­ми кра­я­ми отвер­стий, вто­рой дела­ет­ся меж­ду наруж­ны­ми кра­я­ми отвер­стий. Далее два полу­чив­ши­е­ся зна­че­ния сум­ми­ру­ют­ся и сум­ма делит­ся на 2. Резуль­та­том будет рас­сто­я­ние меж­ду цен­тра­ми отвер­стий раз­но­го размера.
