Популярные неисправности
Если говорить про приборную панель автомобилей ВАЗ 2109, то для них характерны определенные неполадки. Мы вам расскажем о них, а также подскажем, как правильно действовать в той или иной ситуации.
| Тип неисправности | Ваши действия |
| Не работает указатель уровня бензина и температуры | В большинстве процентов случаев такая ситуация возникает из-за поломки приборов, датчиков этих приборов, либо обрыва цепи питания. Потому сначала проверьте цепь на целостность, убедитесь, что предохранители не перегорели. Если дело не в этом, проверьте, работают ли датчики уровня бензина и температуры. Только в том случае, если ни одно из действий не позволило избавиться от поломки, можно приступать к замене самих приборов. Без вариантов, проблема кроется в них |
| При полном топливном баке стрелка указывает на ноль | Если вы проводили работы с датчиком уровня топлива, вина, скорее всего, лежит на вас. При манипуляциях с этим прибором не редко сбивают ограничитель поплавка. Либо неправильно устанавливается, регулируется ограничитель, из-за чего кончается обмотка резистора. Чтобы справиться с проблемой, снимите датчик, а затем еще раз отрегулируйте ограничитель |
| Стрелка указателя уровня топлива регулярно скачет, оказывается на нуле | Тут скорее всего резистор имеет слабое соприкосновение с токосъемником. Другой возможный вариант — возник обрыв в резисторе. Чтобы разрешить сложившуюся ситуацию, рекомендуем заменить датчик уровня горячего на новый измерительный прибор |
| Лампа уровня горючего постоянно светится | Если эта лампа горит постоянно, вероятно возникло замыкания питающей проводки датчика уровня топлива на массу. Другой вариант — замкнулась гибкая шина датчика с заборной трубой топлива. Вам придется разобрать устройство, чтобы выровнять шину и избавиться от возникшего замыкания |
| Контрольные лампы не работают на щитке | Высока вероятность, что лампочки просто перегорели, либо они слабо держатся на своих посадочных местах из-за ослабшего контакта. Замените лампочки, но предварительно попробуйте поджать контакты. Возможно обнаружение следов окисления. При зачистке лампочки могут вновь нормально заработать. Также не исключайте вероятность обрыва проводки, окисления наконечников питающей проводке. Попробуйте пройтись по проводам тестером, зачистить контакты, если необходимо |
| Спидометр не работает, шумит гибкий вал | В такой ситуации придется поменять тросик привода спидометра или заменить весь спидометр в сборе. Но перед тем как настолько заморачиваться, проверьте, правильно и качественно ли затянуты крепежные гайки наконечников. Гибкий вал может шуметь во время работы из-за деформации или нарушения допускаемого изгиба оболочки менее 10 сантиметров в процессе монтажа |
Приборная панель ВАЗ 2109 не настолько сложна, чтобы не суметь в ней разобраться самостоятельно. Но при отсутствии опыта ремонт лучше поручить специалистам, либо заручиться поддержкой напарника, который в этом деле разбирается.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Не горит подсветка панели приборов ваз-2107 (инжектор, карбюратор): причины, ремонт
Замена лампы подсветки в панели приборов ваз 2107
1. Повернув патрон лампы на 90° до совпадения его выступа с прорезью в плате, вынимаем патрон с лампой.
2. Нажав и повернув на 90°, вынимаем лампу из патрона.
Как правильно снять приборную панель
В принципе, с чего именно начнете тюнинг панели приборов ВАЗ 2107, не имеет значение. Вы можете в первую очередь заменить стрелки или шкалы, а уже потом заниматься подсветкой. Но описание мы начнем именно с подсветки, так как она действительно оставляет желать лучшего.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Торпеда ВАЗ-2107 ее описание и назначение Кто-то делает тюнинг своими руками, кто-то обращается в автомастерские, но в любом случае салон ВАЗ 2107 нуждается в доработках. Спрашивайте, я на связи!
Ваз 2107 не работает подсветка приборов
Непрочитанное сообщение o_l_d » Чт апр 30, 2009 11:15:31
Непрочитанное сообщение VladiZlav » Чт апр 30, 2009 11:26:20
Непрочитанное сообщение o_l_d » Чт апр 30, 2009 11:54:28
Непрочитанное сообщение VladiZlav » Чт апр 30, 2009 12:00:32
Непрочитанное сообщение o_l_d » Чт апр 30, 2009 12:02:39
Непрочитанное сообщение miroff » Пт май 29, 2009 5:17:55
Непрочитанное сообщение VladiZlav » Пт май 29, 2009 10:37:31
Непрочитанное сообщение Валерий » Пн июн 01, 2009 20:06:19
Непрочитанное сообщение VladiZlav » Пн июн 01, 2009 20:41:37
Непрочитанное сообщение Жека » Пн июн 01, 2009 20:46:57
Непрочитанное сообщение miroff » Сб июн 06, 2009 7:47:32
Еще вопрос, подсветка салона когда двери открываются, как можно на светодиоды заменить? ну чтоб и ярче было, а то ваще что есть, что нет, ничего не понятно
Да и еще вопрос, у кого на 5ке стоит бочок для брызгалок на лобовое? можете фото суда скинуть? А то папа ставил роторный движок, теперь не может вспомнить где бочок стоял)))
Непрочитанное сообщение Mr_Ice » Сб июн 06, 2009 8:55:51
просто вытащить лампочки и поставить цветодиоды в таком же цоколе
но особо это не поможет. чтобы кардианольно улучшить подсветку читай вот эту статью https://www.semerka.info/?q=node/145
miroff писал(а): Да и еще вопрос, у кого на 5ке стоит бочок для брызгалок на лобовое? можете фото суда скинуть?
А то папа ставил роторный движок, теперь не может вспомнить где бочок стоял)))
Замена контрольных ламп и лампочек подсветки
Укладываем приборную панель ВАЗ 2103 на гладкую мягкую поверхность «лицом» вниз и видим лампочки подсветки и индикации (см. самое первое фото). Надеюсь, перед тем как снять приборную панель, ты выяснил, какие лампы сгорели и, пользуясь приведенными выше рекомендациями, приобрел новые нужного типа. Как я уже указывал выше, лампы подсветки могут продаваться как с патронами, готовые к установке, так и без них.

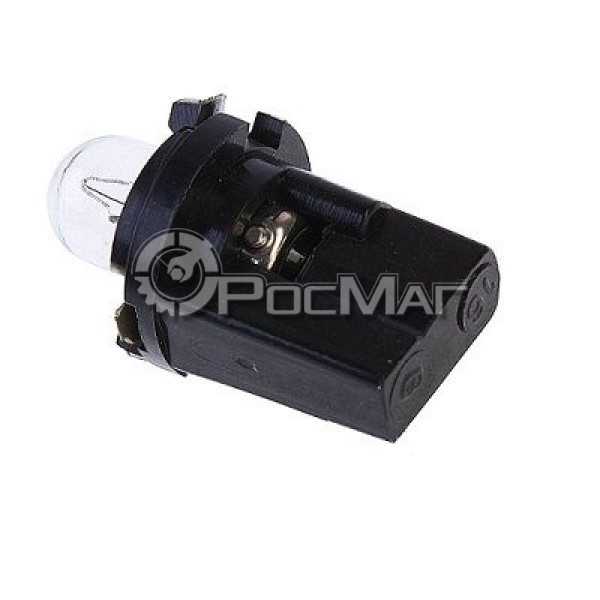

Лампу вместе с патроном легко вынимаем прямо с задней стороны панели приборов ВАЗ 2107 (на фото ПП другой модели ВАЗ)
Если были куплены лампы с патронами, то достаточно просто установить новую взамен сгоревшей и зафиксировать ее поворотом по часовой стрелке. Если лампочка куплена без патрона, то нужно, предварительно вынув из патрона сгоревшую, установить на ее место новую. Снимается лампа с помощью легкого нажатия на нее и поворота против часовой стрелки.
После этого устанавливаем готовый комплект лампочка-патрон на свое место. Осталось поставить ПП на место, не забыв подключить 3 разъема питания, 3 провода переключателя печки, привод спидометра и шланг разряжения.
Светодиодная подсветка приборной панели ВАЗ-2107
Подобное оснащение придает торпеде автомобиля современный и оригинальный вид. Для тюнинга потребуется 8 или 10 светодиодов по 3 вольта, специальный соединительный шлейф и пара резисторных элементов по 680 Ом.
Этапы работ:
- Сначала спиливают головки у светодиодов, используя напильник. Затем ошкуривают всю поверхность, зачищают и нарезают кусками по 30 мм провод типа molex. Они сгибаются в виде буквы «Г», впаиваются в места, где будут монтироваться светодиоды. К ним способом пайки прикрепляется один отвод светового элемента.
- На втором этапе монтажа светодиодной подсветки приборной панели ВАЗ-2107 осуществляют подрубку диодов. Затем нарезают шлейф и формируют проводку. Четыре элемента спаиваются последовательно в одну схему, а боковой светодиод подсоединяется через резистор. Минус и плюс берется с контактов старой подвески.
- На финишной стадии производят в средних двух цепях, оснащенных четырьмя диодами.
В первую очередь новые светодиоды должны соответствовать напряжению бортовой сети модели ВАЗ 2107, которая составляет 12 Вольт. Затем необходимо разобрать панель приборов и установить новые светодиоды взамен стандартных лампочек, при этом в обязательном порядке соблюдая полярность. Если вы хотите установить освещение по периметру панели сверху или снизу, необходимо удлинить существующую проводку. Для поклейки нового освещения можно использовать специальный “суперклей”.
Тюнинг приборной панели своими руками
Несмотря на кажущуюся простоту внутренней отделки салона ВАЗ 2107, этот автомобиль имеет все шансы преобразиться в лучшую сторону и встать на одну линейку с дорогими иномарками. Простой и неброский дизайн оставляет обширное поле для усовершенствований, большинство из которых можно легко выполнить своими руками
В первую очередь поле для фантазии предоставляет приборная панель, ведь именно на нее обращено основное внимание и водителя, и пассажиров. Вполне закономерно, что полностью уникальный тюнинг ВАЗ 2107 можно сделать только в условиях профессиональных мастерских с привлечением значительных материальных средств. Это не наш вариант, поэтому здесь мы рассмотрим тюнинг, который легко сделать своими руками, в домашних условиях
Это не наш вариант, поэтому здесь мы рассмотрим тюнинг, который легко сделать своими руками, в домашних условиях.
Самый простой вариант доработки панели приборов – покупка готовых тюнинговых деталей в сборе и установку их вместо стандартных, классических. Здесь, как правило, проблем не возникает, так как разборка и сборка приборной панели выполняется при помощи одной отвертки, а все электрические разъемы имеют индивидуальную конфигурацию, что значительно снижает шанс неправильного подключения.
Другое дело – сделать полностью уникальный тюнинг своими руками, затратив при этом минимум денежных средств. Первый вариант замена наклеек и стрелок на приборах. Специальные наборы наклеек для ВАЗ 2107 имеются в свободной продаже, можно использовать их. Но настоящие ценители разрабатывают индивидуальные дизайнерские наклейки – это увеличивает их стоимость, но гарантирует полностью уникальный тюнинг панели приборов вашего ВАЗ 2107.
При выполнении этой работы следует помнить два важных момента:
Стрелки и штифты для их установки – детали довольно хрупкие, поэтому снимать и править их необходимо с особой осторожностью. Малейшая неосторожность может привести к повреждениям, устранить которые своими руками будет невозможно
Прежде чем приступать к поклейке новых циферблатов, необходимо: Отметить границы существующей шкалы и установить стрелку в нулевое положение, чтобы исключить погрешность после наклейки новой; Тщательно обезжирить поверхность панели приборов для предотвращения отклеивания;. Кроме этого, полностью неповторимый стиль приборной панели ВАЗ 2107 поможет создать установка новой светодиодной подсветки
Эта работа тоже не отличается особой сложностью, и выполнить ее своими руками не составит особого труда
Кроме этого, полностью неповторимый стиль приборной панели ВАЗ 2107 поможет создать установка новой светодиодной подсветки. Эта работа тоже не отличается особой сложностью, и выполнить ее своими руками не составит особого труда.
Есть два способа установки светодиодной подсветки:
- За шкалой на штатные места лампочек освещения;
- Подсветка всей панели приборов по периметру, или сверху и снизу.
Первый способ более предпочтителен, так как он обеспечивает эффективное освещение приборов, но при этом требует больших трудозатрат на распайку схемы подключения светодиодов своими руками. Устанавливаемые светодиоды должны быть рассчитаны на напряжение, соответствующее бортовой сети автомобиля – для ВАЗ 2107 это 12В.
В первом случае их устанавливают вместо стандартных лампочек, с обязательным соблюдением полярности. Во втором светодиоды размещают по периметру или сверху и снизу панели приборов, при этом для их подключения необходимо удлинить стандартные провода. Для крепления в местах, для этого не предназначенных, можно использовать обычный быстро застывающий клей.
Кроме освещения приборной панели, заменяют также лампочки в переключателях и кнопках управления ВАЗ 2107. В целом тюнинг, выполняемый своими руками, по своему объему и качеству ограничивается лишь фантазией автовладельца и суммой денег, которые он готов потратить.
Кроме описанных выше мероприятий, большинство автолюбителей вкладывают в понятие тюнинг дополнительный смысл – устанавливают на приборную панель новые приборы, которые кроме эстетического имеют и практическое применение. К таким приборам относятся:
- Эконометр;
- Бортовой компьютер;
- Электронные часы;
- Датчик температуры в салоне/на улице и многое другое.
Указанные выше приборы подбирают таким образом, чтобы они органично вписывались в общий тюнинг панели приборов.
3 Что еще можно изменить при тюнинге приборной панели?
Кроме стандартных процедур по замене стрелок в приборной панели на более стильные и замены освещения на более яркое, некоторые владельцы ВАЗ 2107 предпочитают менять и дизайн основной приборной панели путем установки дополнительных элементов и оборудования, которое способно повысить практичность панели приборов.
К такому дополнительному оборудованию можно отнести специальный эконометр, показывающий расход топлива в момент времени, современный бортовой компьютер с монитором, дополнительное считывающее устройство, датчики света, температуры в салоне и за бортом и т.д. В данном случае самое главное – как можно органичнее вписать дополнительные приборы в классический дизайн панели ВАЗ 2107.
Распиновка новой комбинации приборов (с эконометром)
Здесь же всё наоборот — указатель давления масла отсутствует (вместо него эконометр), вместо лампы уровня тормозной жидкости — лампа подсоса (или лампа системы управления двигателем на инжекторах), а вместо лампы противотуманных фонарей — лампа давления масла.
Белая 6-клеммовая колодка X1:
- Датчик уровня бензина
- Контрольная лампа указателей поворота
- Датчик заряда АКБ (вольтметр -)
- Контрольная лампа уровля бензина
- Общий плюс (+)
- Датчик заряда АКБ (вольтметр +)
Белая 8-клеммовая колодка X2:
- Контрольная лампа габаритов
- Контрольная лампа дальнего света
- Контрольная лампа давления масла
- В моей приборке пустой, но в проводке присутствует клемма, идущая к датчику уровня тормозной жидкости
- Контрольная лампа заряда АКБ
- Контрольная лампа воздушной заслонки (подсоса) или блока управления двигателем для инжекторов
- Пустой
- Контрольная лампа стояночного тормоза (ручник)
Демонтаж приборной панели ВАЗ 2107
“Приборка” ВАЗ 2107 — комплекс индикаторов и приборов, помогающих водителю контролировать состояние автомобиля, показатели работы систем и скорость движения. Также к приборной панели можно отнести панель управления отоплением и вентиляцией «семерки».
Перед снятием приборной панели обязательно отключите клемму “массы” аккумулятора.
Дальнейшие операции производятся в такой последовательности:
- снять пластиковые ручки с рычагов управления отоплением и вентиляцией салона;
- вытащить ручку кнопки сброса суточного пробега;
- снять декоративную накладку самореза, крепящего панель приборов;
- выкрутить саморез крепления при помощи крестовой отвертки и выдвинуть панель;

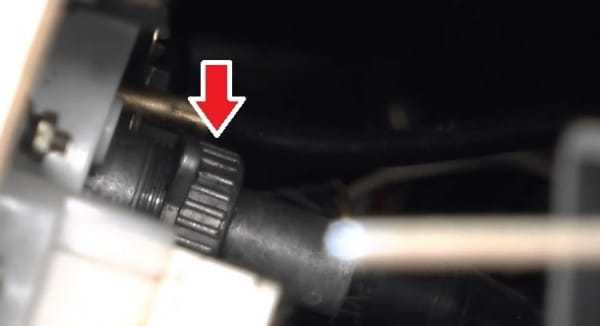

- открутить рифленую гайку крепления тросика спидометра и отстыковать его;
- отсоединить шланг подвода разрежения воздуха;
- расстыковать разъемы проводов от приборов;
- вытащить приборную панель.
Совет: для удобства сборки стоит перед отсоединением разъемов промаркировать их маркером. Это самый простой тюнинг панели ВАЗ 2107, который можно выполнить.
Сколько лампочек в приборке 2107 на подсветку
Для освещения стандартной панели семерки используется всего пять лампочек. Некоторые водители добавляют лампочки для усиления эффекта, но это излишне, если заменить стандартные элементы на более производительные диоды.
Какие подходят лампочки в подсветку приборки 2107

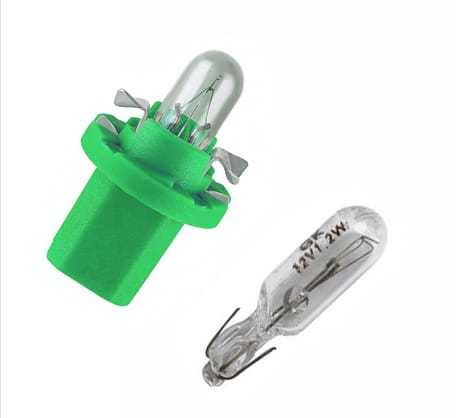

На машине стоят штатные осветители типа АМН 12-3-1 (T3W), отвечающие за иллюминацию доски и основных приборов. За подсветку индикаторов ответственны лампочки типа А12-1,2(W1.2.).
Подобные элементы обычно светят тускло, выдавая рассеянный и блеклый свет.
Светодиодные лампы в панель ВАЗ 2107
Для штатной приборки рекомендуется использовать вставки с типом цоколя, описанным выше. По указанному номиналу можно подобрать диодные и более современные аналоги повышенной производительности.
Как сделать подсветку стрелок своими руками
Если есть желание сделать подсветку ПП интереснее, то можно немного поэкспериментировать. Предлагаю один из вариантов подсветки на ВАЗ 2107, на мой взгляд, наиболее эффектный. Для реализации идеи понадобятся:
- Обычные индикаторные светодиоды желаемого цвета свечения.
- Резисторы (по количеству светодиодов) номиналом 550 Ом.
Для начала нужно разобрать приборную панель, чтобы добраться до лицевой стороны монтажной платы. Подпаиваем к анодам каждого из светодиодов резистор и фиксируем каждую пару по внутреннему периметру панели приборов при помощи клеевого термопистолета или герметика.
Короткими отрезками провода соединяем все катоды светодиодов и отдельно все свободные выводы резисторов. После этого штатные лампочки подсветки снимаем и к токоподводящим контактам любой из них подпаиваем провода – от резисторов к «+» питания, от резисторов – к «-». Схема подключения подсветки будет выглядеть примерно так:
Чем больше светодиодов используется, тем ярче и равномернее будет подсветка шкал приборов.
Теперь ты знаешь, как заменить лампочки подсветки и индикации в приборной панели машины ВАЗ 2107 и, надеюсь, легко справишься с этой проблемой самостоятельно.
Простая замена ламп подсветки панели приборов на светодиоды улучшит яркость?
Улучшит, но старайтесь выбирать лампы чтобы светили рассеяно, то есть во все стороны, иначе будут локальные пересветы или будет слепить.
Сколько всего лампочек нужно и имеет каких
Решил поменять лампочки в приборке в ВАЗ 2109. Уже думал гнать машину на сервис, но потом решил посмотреть в интернете, может не так сложно. И получилось, что здесь описано все подробно и сложного в замене ничего нету)
Источник

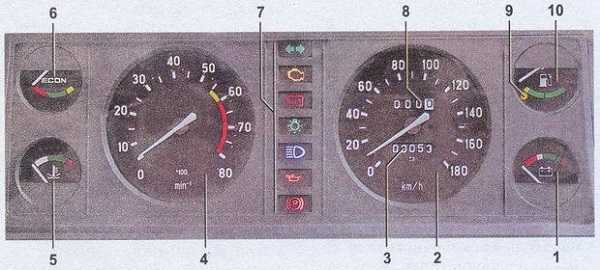

Схема приборной панели
Для того, чтобы иметь полную информацию о состоянии машины, нужно разбираться в схеме панели приборов, правда, для автомобилей с инжектором она имеет отличия.
Ниже дается описание элементов щитка приборов:
1 — зарядка аккумуляторной батареи;
2 — спидометр;
3 — одометр — счетчик пробега автомобиля;
4 – тахометр;
5 — датчик температуры охлаждающей жидкости;
6 — ECON– указатель экономного расхода топлива;
7 — комбинация приборов, включающая контрольные лампочки: включение правого и левого поворота, неисправность в системе силового агрегата, лампочка зарядки АКБ, включение габаритных огней, включение дальнего света, датчик давления масла, включен ручной тормоз;
8 — суточный пробег автомобиля;
9 — лампочка резерва топлива;
10 — в бензобаке.
- Клавиша выключения внешнего освещения.
- Клавиша выключения обогрева заднего стекла.
- Клавиша включения противотуманного света при включенном ближнем свете фар.
- Переключатель скорости вращения вентилятора отопителя.
Подсветка приборной панели ВАЗ 2107: какие лампы нужны и как заменить
Для того чтобы заменить лампы в осветительных приборах своего автомобиля, совсем необязательно обращаться на СТО и платить высококвалифицированному специалисту. Все операции можно сделать самостоятельно с минимальными затратами сил и средств. Сегодня мы поговорим о замене лампочек в приборной панели (ПП) автомобиля ВАЗ 2107.

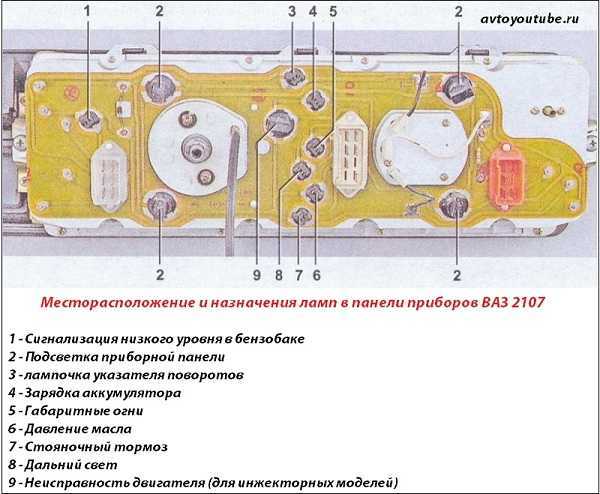

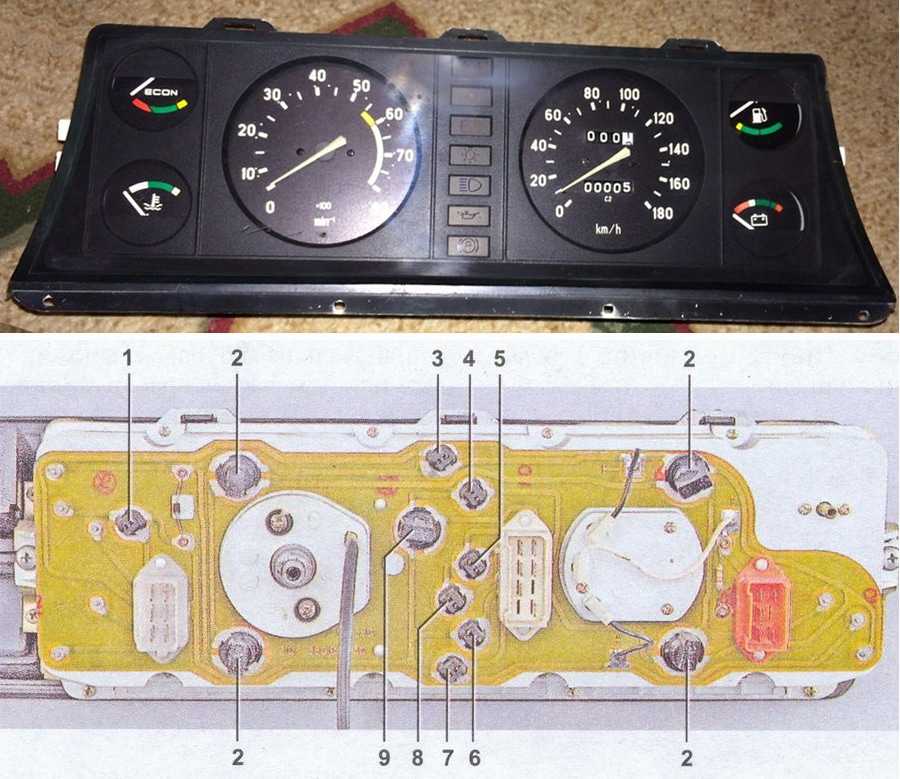

Расположение ламп на панели приборов ваз 2107
Прежде чем взяться за замену лампочек, посмотрим, где они располагаются на плате ПП и за подсветку или индикацию чего отвечают в ВАЗ 2107.

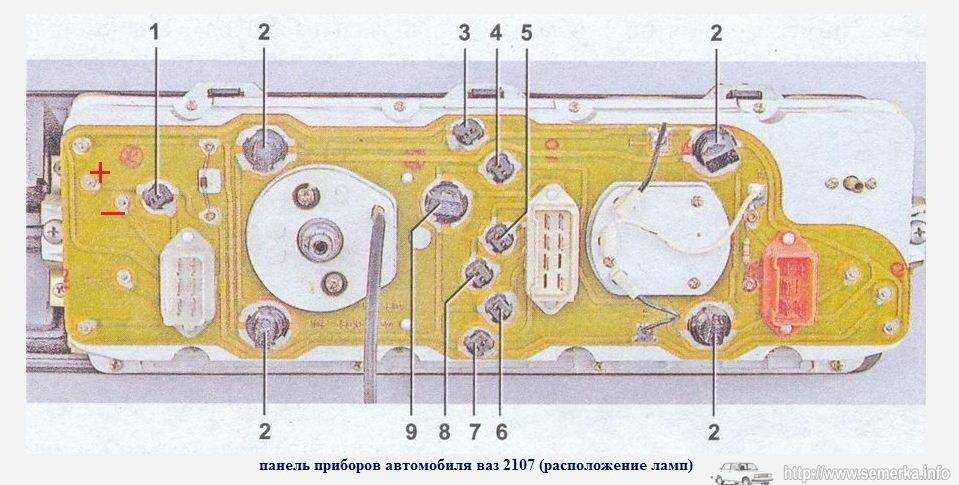

Схема расположения ламп приборной панели на ВАЗ 2107, где:
- Уровень топлива.
- Подсветка приборов.
- Указатели поворотов включены.
- Неисправность контроллера управления двигателем.
- Наружное освещение включено.
- Аварийное давление масла.
- Стояночный (ручной) тормоз включен.
- Включены фары дальнего света.
- Контрольная лампа заряда аккумуляторной батареи.
Снятие панели приборов и подготовка к замене
Чтобы поменять лампы в панели приборов, последнюю придется снять. Нельзя сказать, что ПП снимается одним движением руки: конструкторы ВАЗ 2107 сделали демонтаж чуть более сложным, чем на других автомобилях семейства ВАЗ. Тем не менее демонтаж ПП вполне выполним в условиях гаража и даже стоянки. При этом никаких особых знаний операция не потребует. Из инструментов нам понадобятся:
- небольшая плоская отвертка или нож;
- крестовая отвертка.
не горят габариты и подсветка приборки
#1 Kyivfan
Пользователи
372 сообщений
Регистрация 11-Апрель 13
Ребята, подскажите где искать проблему.
ситуация такая: авто ваз 2103, приборная панель от 2107 установил зеркала с габаритами и поворотниками. подключил все это дело. работала без проблем. но сегоня случилась оказия:
утром выезжал на работу, всключил габариты и ближний свет минут 25-30 все было отлично, и потом вдруг пробала подсветка приборки. шкалы и датчики работают, подсветки нет, и не горит лампочка включенного ближнего света. также перестали гореть габариты на зеркалах и передний нижний правый габарит. при этом остальные габариты горят,и горит бближний свет. при включении дальнего света — он горит и лампока на панели тоже горит.
подозреваю что гдето замыкает на массу. подскажите где и что искать.
также проблема с подогревом заднего стекла. подключено по схеме через реле, питание на обогрев стекла подается, проверял тестером. но — за 20-25 минут езды оттаивает от запотевания только тоненькие полосочки (толщиной чуть толще чам сами нагревательные нитки).
спасибо за помощь
Наверх
Жалоба
Пользователи
13 сообщений
Регистрация 15-Май 13
Пользователи
372 сообщений
Регистрация 11-Апрель 13
спасибо. разобрался — таки предохранитель))
осталась проблема с обогревом стекла
Пользователи
13 сообщений
Регистрация 15-Май 13
#5 Kyivfan
Пользователи
372 сообщений
Регистрация 11-Апрель 13
поверил.. контакт что минусовой что плюсовой — одинаковые по сечению.
а насчет габаритов — там светодиоды стот..не думаю что они много берут на себя)
Пользователи
13 сообщений
Регистрация 15-Май 13
Пользователи
372 сообщений
Регистрация 11-Апрель 13
Сообщение изменено: Kyivfan, 21 Сентябрь 2013 — 21:31.
Пользователи
13 сообщений
Регистрация 15-Май 13
Пользователи
4 124 сообщений
Регистрация 28-Сентябрь 10
Почему не горит подсветка панели приборов ВАЗ-2107 и что делать
Что делать, если по каким-либо причинам не горит подсветка панели приборов автомобиля ВАЗ-2107? Данная проблема особо не влияет на безопасность вождения, однако все же создает водителю определенный дискомфорт. В ночное время ему будет достаточно сложно ориентироваться на глазок, не видя показаний тахометра, спидометра, индикаторов уровня заряда АКБ или топлива, поэтому неисправность лучше устранять как можно скорее.
Замена ламп подсветки приборной панели
Первая и вполне логичная проблема, из-за которой не горит подсветка приборов – это выход из строя сразу всех или только нескольких лампочек. В этом случае решением будет только их замена. Выполняется она следующим образом:
- самой сложной задачей будет демонтаж всей приборной панели, который, к сожалению, необходим для установки новых ламп. Он, в свою очередь, требует отсоединения всех электрических разъемов, шланга эконометра и отключения троса спидометра. Также придется снимать дополнительную панель, под которой располагаются разъемы для прикуривателя и системы подсвет;
- выкручиваем вышедшие из строя контрольные и подсвечивающие лампы;
- устанавливаем новые изделия, которые подбираются по характеристикам, указанным в спецификации авто.
Если вы намереваетесь заменять лампочки подсветки торпеды, то должны знать, что их всего четыре. Располагаются они попарно в верхней и нижней части приборной панели. Кроме того, под ней размещаются контрольные индикаторы, которые позволяют увидеть:
- уровень топлива и заряда аккумуляторной батареи;
- индикацию включения дальнего света и габаритных огней, активации ручника;
- индикацию включения поворотников;
- давление смазочной жидкости в двигателе.
Вместо обычных лампочек накаливания, которые устанавливаются по умолчанию на заводе, сегодня можно использовать светодиоды. Они обеспечивают целый ряд преимуществ. Во-первых, служат гораздо дольше и существенно снижают нагрузку на бортовую электрическую сеть автомобиля. Во-вторых, можно значительно улучшить внешний вид торпеды, монтируя светодиоды разных цветов. Но такая замена обойдется несколько дороже, чему установка стандартных ламп.
Другие неполадки, из-за которых не горит подсветка
Перегорание лампочек – самая распространенная, но не единственная причина, из-за которой отказывает подсветка приборной панели. Поэтому мы готовы предложить несколько вариантов решения данной проблемы:
- выход из строя регулятора яркости подсветки приборной панели. Данная деталь ломается довольно редко и требуется достаточно сложных работ по демонтажу и замене. Поэтому если вы уверены, что дело именно в ней, можно хотя бы временно перебросить на шину подсветки плюсовой провод с габаритных огней. Располагается регулятор с правой стороны от рулевого колеса рядом с гидравлическими корректорами оптики;
- сгорание предохранителей, отвечающих за защиту системы подсветки от перепадов напряжения и его внезапного повышения. Их потребуется заменить, так как восстановлению эти детали не подлежат;
- обрыв сопротивления в панели, который обычно вызывается перегревом;
- плохой контакт в месте подключения системы подсветки к бортовой сети.
Практически все неполадки, перечисленные выше, можно устранить своими силами. Если у вас имеется весь необходимый инструмент, а также опыт в демонтаже приборной панели, ремонт займет немного времени и не создаст каких-либо серьезных проблем.
Снятие панели приборов и подготовка к замене
Чтобы поменять лампы в панели приборов, последнюю придется снять. Нельзя сказать, что ПП снимается одним движением руки: конструкторы ВАЗ 2107 сделали демонтаж чуть более сложным, чем на других автомобилях семейства ВАЗ. Тем не менее демонтаж ПП вполне выполним в условиях гаража и даже стоянки. При этом никаких особых знаний операция не потребует. Из инструментов нам понадобятся:
- небольшая плоская отвертка или нож;
- крестовая отвертка.
Я думаю, все это найдется в багажнике любого ВАЗ 2107, и можно будет приступать. Прежде всего снимаем пластиковые рукоятки с ручек управления отоплением, для чего поддеваем их плоской отверткой.
Снятие ручек с системы отопления салона семерки
Отворачиваем гайку крепления кнопки сброса суточного счетчика (помечена красной стрелкой), а саму кнопку проталкиваем внутрь щитка.
Демонтаж кнопки сброса суточного счетчика
Теперь нужно отвернуть винт, который находится под заглушкой и крепит декоративную накладку. Заглушку снимаем при помощи плоской отвертки, винт отворачиваем крестовой.
Снятие фиксирующего винта декоративной накладки ПП
После этой операции правая часть панели отодвинется так, что можно будет добраться до гибкого вала управления спидометром.
Освобождение правой части ПП на ВАЗ 2107
Снимается вал голыми руками: просто отворачиваем фиксирующую его гайку.
Снятие привода спидометра
Теперь сними приборную панель с фиксатора, который крепит ее левую сторону, и слегка выдвини, чтобы добраться до шланга разряжения, подключенного к эконометру. Снимается он тоже голыми руками, но будь осторожен и не порви его.
Снятие шланга разряжения с эконометра на ПП
Осталось отключить три разъема питания приборной панели и три провода на переключателе печки ВАЗ 2107. Перед отключением их желательно пометить, чтобы при сборке панели не перепутать.
Отключение проводов питания от переключателя печки
Снимаем декоративную накладку вместе с ПП и отворачиваем четыре самореза крепления полок (по два на каждой, я пометил их красными стрелками) к декоративной накладке, и панель приборов можно снять.
Снятие ПП с декоративной накладки
