Электронное управление двигателем (эсуд) и датчики ваз 2170 2171 2172 приора

Стендовые диагностические системы

Эти системы не подключаются к бортовым электронным блокам управления и, таким образом, не зависят от бортовой диагностической системы автомобиля. Они обычно диагностируют отдельные механизмы двигателя и системы зажигания, поэтому их часто называют мотор-тестерами. Основными элементами мотор-тестера являются датчики, а также блок обработки и индикации результатов измерений воспринимаемых сигналов. Датчики и регистрирующие приборы соединены с кабелями с помощью штекеров и зажимов.

Мотор-тестеры выполняются на базе компьютеров, имеют клавиатуру, дисплей, дисководы, привод CD-ROM. В комплект обычно входит набор соединительных проводов и кабелей, стробоскоп, а в отдельных случаях — и газоанализатор отработавших газов. Информация вводится в компьютер с помощью соответствующего анализатора, в котором размещены аналогово-цифровые преобразователи, компараторы, усилители и другие устройства предварительной обработки сигналов. Анализатор подключается к необходимым элементам на автомобиле с помощью комплекта кабелей, который представляет собой набор проводов, подключаемых к отрицательной, положительной клеммам аккумулятора и катушке зажигания, провода высокого напряжения к катушке зажигания и к свече первого цилиндра, а кроме того, бесконтактный датчик тока на шине зарядки аккумулятора, датчик температуры масла в двигателе (вставляется вместо щупа), датчик разрежения во впускном коллекторе и т.п.

Основная часть мотор-тестера — осциллоскоп, на экране которого появляются различные осциллограммы, отражающие режим работы и техническое состояние проверяемых деталей и приборов системы зажигания. Оценка сигнала, появляющегося на экране осциллоскопа, основывается на анализе изменений (при наличии неисправностей) характера электрических процессов, протекающих в цепях низкого и высокого напряжения. По отдельным частям изображения можно судить также о работе некоторых элементов систем питания и зажигания, а характер изменения позволяет выявлять причины неисправностей.

Компьютер мотор-тестера обрабатывает информацию, полученную от двигателя, и представляет результаты на дисплее или в виде распечатки на принтере. С мотор-тестером может поставляться комплект лазерных компакт-дисков с технической информацией о различных моделях автомобилей, а также с инструкциями оператору о порядке подключения мотор-тестера к автомобилю и о последовательности проведения контрольных операций.

Перед проведением диагностирования вводят модель автомобиля, тип двигателя, трансмиссии, системы зажигания, впрыска топлива и другие параметры, характеризующие объект диагностирования. Мотор-тестеры способны диагностировать большинство автомобильных систем, в том числе системы пуска, электроснабжения, зажигания, оценивать компрессию в цилиндрах, измерять параметры системы питания.

Современные мотор-тестеры могут выдавать информацию о состоянии системы зажигания в виде цифр или осциллограммы процесса. Примером служит мотор-тестер М3-2 (Беларусь), с помощью которого можно определять состояние двигателя (по развиваемой мощности, балансу мощности по цилиндрам, относительной компрессии), стартера, генератора, реле-регулятора, аккумулятора, прерывателя-распределителя, электропроводов, свечей зажигания, лямбда-датчика, форсунок системы впрыска бензиновых двигателей, дизельной топливной аппаратуры, измерять с помощью стробоскопа углы опережения зажигания для бензиновых двигателей и впрыска для дизельных двигателей.

По мере усложнения автомобильной электроники расширяются и функциональные возможности стационарных систем, поскольку необходимо диагностировать не только управление двигателем, но и тормозные системы, активную подвеску и т.д.

Универсальность компьютерных мотор-тестеров определяется их программным обеспечением. Многие из них работают в привычной большинству пользователей операционной системе Windows.

К недостаткам мотор-тестеров следует отнести то, что с их помощью трудно обнаружить непостоянные неисправности в сложных электронных системах, когда неисправность в одной системе проявляется в виде симптомов в других системах, функционально связанных с первой.

Управление работой дизельного двигателя

Конструктивные требования к работе дизельного двигателя

Вырабатываемая дизельным двигателем мощ­ность Р определяется крутящим моментом на коленчатом вале, передаваемым сцеплению, и частотой вращения коленчатого вала. Кру­тящий момент на коленчатом вале равняется крутящему моменту, создаваемому в процессе сгорания топлива, за вычетом механических потерь на трение, газообмен и привод вспомо­гательных агрегатов. Крутящий момент созда­ется в процессе силового цикла, и при наличии достаточного количества воздуха определятся следующими переменными: массой пода­ваемого топлива, моментом начала сгорания топлива, определяемым началом впрыска, и процессами впрыска и сгорания топлива.

Кроме того, максимальный, зависящий от частоты вращения коленчатого вала кру­тящий момент ограничен требованиями к ограничению дымности выхлопа, давлением в цилиндрах, тепловой нагрузкой различных компонентов и величиной механической на­грузки всей кинематической цепи привода.

Основная функция системы управления дизельным двигателем

Основной функцией системы управления дви­гателем является регулирование создаваемого двигателем крутящего момента или, при некото­рых условиях, регулирование частоты вращения коленчатого вала в пределах допустимого диа­пазона (например, оборотов холостого хода).

В дизельном двигателе очистка отработав­ших газов и подавление шума осуществляются в значительной степени внутри самого двига­теля, т.е. путем управления процессом сгорания топлива. Это, в свою очередь, осуществляется системой управления двигателем посредством управления следующими переменными:

• Заряд смеси в цилиндре;
• Объем заряда смеси, подаваемого во время такта впуска;
• Состав заряда смеси (рециркуляция отра­ботавших газов);
• Движение заряда (завихрения на впуске);
• Момент начала впрыска;
• Давление впрыска;
• Распределение впрыска топлива (напри­мер, предварительный впрыск, разделен­ный впрыск топлива и т.д.).

До начала 1980-х годов управление впры­ском топлива и зажиганием осуществлялось исключительно при помощи механических устройств. Например, в топливном насосе вы­сокого давления количество подаваемого то­плива регулируется в зависимости от нагрузки двигателя и частоты вращения коленчатого вала путем поворота плунжера насоса, имею­щего спиральную канавку. В случае механиче­ского регулирования начало впрыска/подачи топлива регулируется при помощи центробеж­ного регулятора (зависимого от скорости вра­щения). Также применялись гидравлические системы регулирования, в которых количество топлива менялось посредством регулирова­ния давления в зависимости от нагрузки и частоты вращения коленчатого вала.

Точность регулирования

В настоящее время, в связи со строгими требованиями законодательства в отношении ограничения токсичности выбросов, требуется очень точное регулирование количества впрыскиваемого топлива и момента начала впрыска в зависимости от таких переменных, как темпе­ратура, частота вращения коленчатого вала, на­грузка и высота над уровнем моря. Это может быть обеспечено только при помощи электрон­ных систем управления. Сегодня электронные системы управления полностью вытеснили механические. Это единственный метод управ­ления, позволяющий осуществлять непрерывный мониторинг функций системы впрыска топлива, влияющих на содержание вредных веществ в выбросах автомобиля. В некоторых случаях законодательство требует также нали­чия системы бортовой диагностики.

Регулирование количества впрыскиваемого топлива и момента начала впрыска осуществля­ется системами EDC (электронная система управ­ления дизельным двигателем) при помощи электромагнитных клапанов высокого или низкого давления, или иных исполнительных устройств. Регулирование подачи топлива, т.е. количества топлива на один градус поворота коленчатого вала, может осуществляться косвенным образом, например, при помощи сервоклапана и регулиро­вания величины подъема игольчатого клапана.

М-86

Блоки управления М86 ВАЗ и М86 Итэлма, как и ПО для них, были разработаны ОАО АвтоВаз и НПП Итэлма соответственно.

• М86 ВАЗ устанавливается на все Лада Веста и Лада ХРэй с двигателем 1.6 16V с индексом 21129;
• М86 Итэлма устанавливается на все Лада Веста и Лада Х-Рэй с двигателем 1.8 16V с индексом 21179.

Блоки не взаимозаменяемые, несмотря на внешнее сходство. Но слабые места у них одинаковые.

Главный недостаток блока М86 – простота угона автомобиля.

Блок можно программировать без ключа зажигания, в который встроен штатный чип иммобилайзера. То есть, изменить мозг машины может вообще кто угодно за 5 минут. Поэтому угонщику очень просто отключить штатную блокировку бензонасоса и уехать на машине в неизвестном направлении.

Если на вашем авто стоит ЭБУ М86, то нужно обязательно дополнительно защищать машину. Например, установить дополнительную охранную систему или механическую защиту от угона. А также блок M86 отлично поддается чип-тюнингу и программным изменениям.

Зачем нужна диагностика

LadaVesta – современный автомобиль, всеми узлами руководит электронный блок управления. На всех системах установлены датчики, передающие сигналы в центральный блок кузовной электроники (ЦБКЭ), электронный блок управления двигателем (ЭБУ) и другие электронные блоки. Сообщения об ошибках работы выводятся на монитор бортового компьютера. Также есть возможность получить информацию на ноутбук или смартфон, подключив их через диагностический разъем на «Весте», называемый ОБД2.

Диагностика Весты. Источник фото: drive2.ru

При неполадках в различных системах автомобиля, информация о них поступает в ЭБУ, а затем записывается в память бортового компьютера. На монитор выводится значок, называемый chek. Это означает что в каком-то узле неисправность.

Чтобы узнать, какую ошибку выдает БК, где имеется поломка, нужно подключиться сканером к Vesta через OBD2.

Инструкция по замене блока

Необходимость снять блок управления может возникать по разным причинам. К примеру, проблема может заключаться в выходе из строя управляющего устройства или при необходимости его перепрошивки. Нужно учитывать, что прошивка ЭБУ — это очень важная и ответственная процедура, с которой сможет справиться далеко не каждый автовладелец. Неверные действия в процессе выполнения этой задачи могут привести к тому, что блок и вовсе окажется неработоспособным, соответственно, такая затея может дорого стоить владельцу машины.

Итак, для демонтажа узла вам потребуется произвести частичное снятие центральной консоли.

Чтобы выполнить эту задачу своими силами, придерживайтесь следующих действий:

В первую очередь, необходимо выкрутить болты, которые фиксируют облицовку ручного тормоза. С рычага управления коробкой передачи снимите чехол, а облицовочную панель необходимо демонтировать. Рядом с педалями также необходимо открутить болты фиксации и произвести демонтаж пластиковой облицовки. Подденьте заглушку на центральной консоли и произведите ее демонтаж. Сделав это, вы сможете увидеть разъем для подключения блока управления через USB-выход. Болты фиксации блока с предохранителями также необходимо выкрутить, после чего разъем можно демонтировать с места установки. Боковые болты крепления консоли также нужно открутить. Выполнив эти действия, можно отключить прикуриватель и немного приподнять центральную консоль. Непосредственно сам ЭБУ расположен на правой ее стороне. Для того, чтобы осуществить демонтаж управляющего устройства, нужно будет открутить его болты фиксации, после чего отсоединить колодку с проводами питания

Делайте это осторожно, чтобы не повредить разъемы, в противном случае при дальнейшем монтаже могут возникнуть проблемы. После выполнения всех этих действий устройство можно снять

Выполняется его ремонт, перепрошивка или замена, в дальнейшем сборка производится в обратной последовательности

Как видите, в целом процедура снятия довольно простая.

Диагностика контроллера в условиях гаража

На неисправности, возникшие в блоке управления двигателем, указывают следующие сбои в работе автомобиля:

• проблемы с запуском мотора;
• троение двигателя;
• появление густого дыма;
• снижение реакции на педаль газа;
• перебои в связи с ЭБУ;
• потеря контроля за включением и выключением вентилятора двигателя;
• сбои в работе катушек зажигания;
• выход из строя предохранителей;
• датчики не посылают сигналы.

Благодаря системе самодиагностики, встроенной в ЭБУ, можно произвести проверку и определить степень поломки своими руками. Для проведения диагностических мероприятий нужно подключиться к устройству при помощи ноутбука с установленной программой, предназначенной для работы с диагностическим данными. Вместо ноутбука, можно использовать специальные тестеры, осциллографы.

Данные, полученные в процессе измерений, сравниваются с показателями, являющимися стандартными.

Система управления двигателем

Системой управления двигателем называется электронная система управления, которая обеспечивает работу двух и более систем двигателя. Система является одним из основных электронных компонентов электрооборудования автомобиля.

Генератором развития систем управления двигателем в мире является немецкая фирма Bosch. Технический прогресс в области электроники, жесткие нормы экологической безопасности обусловливают неуклонный рост числа подконтрольных систем двигателя.

Свою историю система управления двигателем ведет от объединенной системы впрыска и зажигания. Современная система управления двигателем объединяет значительно больше систем и устройств. Помимо традиционных систем впрыска и зажигания под управлением электронной системы находятся: топливная система, система впуска, выпускная система, система охлаждения, система рециркуляции отработавших газов, система улавливания паров бензина, вакуумный усилитель тормозов.

Термином «система управления двигателем» обычно называют систему управления бензиновым двигателем. В дизельном двигателе аналогичная система называется система управления дизелем.

Система управления двигателем включает входные датчики, электронный блок управления и исполнительные устройства систем двигателя.

Входные датчики измеряют конкретные параметры работы двигателя и преобразуют их в электрические сигналы. Информация, получаемая от датчиков, является основой управления двигателем. Количество и номенклатура датчиков определяется видом и модификацией системы управления. Например, в системе управления двигателем Motronic-MED применяются следующие входные датчики: давления топлива в контуре низкого давления, давления топлива, частоты вращения коленчатого вала, Холла, положения педали акселератора, расходомер воздуха (при наличии), детонации, температуры охлаждающей жидкости, температуры масла, температуры воздуха на впуске, положения дроссельной заслонки, давления во впускном коллекторе, кислородные датчики и др. Каждый из датчиков используется в интересах одной или нескольких систем двигателя.

Электронный блок управления двигателем принимает информацию от датчиков и в соответствии с заложенным программным обеспечением формирует управляющие сигналы на исполнительные устройства систем двигателя. В своей работе электронный блок управления взаимодействует с блоками управления автоматической коробкой передач, системой ABS (ESP), электроусилителя руля, подушками безопасности и др.

Исполнительные устройства входят в состав конкретных систем двигателя и обеспечивают их работу. Исполнительными устройствами топливной системы являются электрический топливный насос и перепускной клапан. В системе впрыска управляемыми элементами являются форсунки и клапан регулирования давления. Работа системы впуска управляется с помощью привода дроссельной заслонки и привода впускных заслонок.

Катушки зажигания являются исполнительными устройствами системы зажигания. Система охлаждения современного автомобиля также имеет ряд компонентов, управляемых электроникой: термостат (на некоторых моделях двигателей), реле дополнительного насоса охлаждающей жидкости, блок управления вентилятора радиатора, реле охлаждения двигателя после остановки.

В выпускной системе осуществляется принудительный подогрев кислородных датчиков и датчика оксидов азота, необходимый для их эффективной работы. Исполнительными устройствами системы рециркуляции отработавших газов являются электромагнитный клапан управления подачей вторичного воздуха, а также электродвигатель насоса вторичного воздуха. Управление системой улавливания паров бензина производится с помощью электромагнитного клапан продувки адсорбера.

Принцип работы системы управления двигателем основан на комплексном управлении величиной крутящего момента двигателя. Другими словами, система управления двигателем приводит величину крутящего момента в соответствия с конкретным режимом работы двигателя. Система различает следующие режимы работы двигателя:

• запуск;
• прогрев;
• холостой ход;
• движение;
• переключение передач;
• торможение;
• работа системы кондиционирования.

Изменение величины крутящего момента производиться двумя способами — путем регулирования наполнения цилиндров воздухом и регулированием угла опережения зажигания.

Источник

Сообщений 16

1 Тема от Аксел 2016-01-06 19:21:49

• Аксел
• Участник
• Неактивен

• Сообщений: 973
• Спасибо: 139

Тема: ЭБУ Лада Веста

В поисках информации по электронной системе управления двигателем нашел сведения о том, что на Лада Веста установлен контроллер (ЭБУ) М86 ЕВРО-5. Диагностика электронной системы управления двигателем достаточно проста при условии понимания принципа работы ЭСУД, чёткого представления, чем исправное состояние отличается от неисправного и при соблюдении рекомендуемой последовательности её проведения

При этом важно наличие необходимых диагностических средств. ЭСУД способна самостоятельно осуществлять в определенном объёме самодиагностику

При обнаружении неисправности контроллер ЭСУД заносит в память код неисправности и может включить сигнализатор неисправности в комбинации приборов. Включение сигнализатора неисправности (Check-Engine) означает, что необходимо в возможно короткий срок провести диагностику двигателя и ЭСУД. Для тех кто самостоятельно диагностирует инжектор понадобится кабель OBD-II или OBD-II ELM327 Bluetooth Адаптер. Программу для диагностирования можно найти на сайте Chiptuner.ru Есть платные и бесплатные программы. Разъем диагностики Лада Веста расположен рядом с рычагом открытия капота под рулевой колонкой слева.

Разъем диагностики

Незнаю насколько продуманным является расположение контроллера под капотом, но есть вероятность пападания грязи и воды через разъемы жгутов контроллера. На предыдущих версиях Лада все ЭБУ располагались под бардачком. Время использования покажет является это недостатком или преимуществом.

Электронный блок управления Лада Веста

2 Ответ от гоша 2016-01-06 19:44:15

• гоша
• Участник
• Неактивен

• Сообщений: 46
• Спасибо: 13

Re: ЭБУ Лада Веста

На Кия ЭБУ расположен под капотом. и всё нормально. А на Калине тосол из радиатора печки заливал мозги.

3 Ответ от gamer 2016-01-06 19:48:18

• gamer
• Moderator
• Неактивен

• Сообщений: 776
• Спасибо: 112

Re: ЭБУ Лада Веста

Если блок достаточно герметичный, то ничего страшного.

4 Ответ от vishnevskysergey 2016-01-06 20:06:52

• vishnevskysergey
• Участник
• Неактивен

• Откуда: Красноярский край
• Сообщений: 956
• Спасибо: 189

Re: ЭБУ Лада Веста

Незнаю насколько продуманным является расположение контроллера под капотом, но есть вероятность пападания грязи и воды через разъемы жгутов контроллера.

С учетом того, что под капот летит очень много грязи (через замок), с этим надо что-то делать. Думаю правильнее сделать дополнительное уплотнение капота, особенно в районе замка.

5 Ответ от Вентилятор 2016-01-06 20:17:10

• Вентилятор
• Moderator
• Неактивен

• Откуда: Смоленщина
• Сообщений: 1,017
• Спасибо: 204

Re: ЭБУ Лада Веста

Я доп.уплотнение поставлю сразу по приезду домой. А вообще ЭБУ стоит правильно, наклон жгутов идет вниз. На Грантах была беда — заливало ЭБУ у некоторых, хоть и стоит в салоне. Через жгут из моторного отсека попадала влагу, а разъемы стояли проводами вверх.Кто переворачивал ЭБУ, кто изолировал. Я ничего. В Калинах еще хуже было — ЭБУ стоял под радиатором печки, малейшая течь, конденсат и заливало. Думаю в Весте можно дополнительно входы жгутов в колодки обмазать силиконовым герметиком. Все остальное там влагонепроницаемо.

6 Ответ от Lumi 2016-01-07 10:55:01

• Lumi
• Moderator
• Неактивен

• Откуда: Санкт-Петербург
• Сообщений: 580
• Спасибо: 102

Re: ЭБУ Лада Веста

С учетом того, что под капот летит очень много грязи (через замок), с этим надо что-то делать.

Renault Megane, уплотнителя капота нет вообще, ЭБУ расположен под капотом, полет у всех нормальный, жалоб связанных с попаданием грязи не видел и не слышал.

Что означает код P0562?

Электрическая сеть транспортного средства включает в себя систему зарядки, которая отвечает за поддержание заряда аккумулятора, а также за подачу питания для электросети автомобиля во время работы двигателя.

В 12-вольтной сети полностью заряженная батарея должна выдавать напряжение 12,6 В или выше, а во время работы двигателя напряжение должно находиться в диапазоне от 13,7 до 14,7 Вольт.

Генератор переменного тока заряжает аккумулятор и питает электрическую сеть автомобиля. Если генератор не выдает необходимое напряжение, заряд батареи истощается, а мощности для работы электрических приборов автомобиля становится недостаточно.

В блоке управления двигателем (ЭБУ) и, возможно, в других блоках управления, будет установлен код неисправности,  указывающий на низкое напряжение. В зависимости от модели автомобиля может загореться предупреждение о низком напряжении или индикатор батареи.

Код P0562 — это код неисправности типа C, который устанавливается в ЭБУ только после одного случая отказа, хотя он не загорается контрольной лампой неисправности (MIL) или лампой Check Engine.

В большинстве автомобилей код неисправности активируется, когда напряжение составляет менее 11 Вольт в течение 15 секунд, а в некоторых случаях код неисправности устанавливается немедленно, если напряжение меньше 10 Вольт.

Диагностика

Помимо автоматической проверки корректности функционирования ЭСУД, специалисты рекомендуют проводить регулярное диагностирование системы. В среднем обслуживание стоит делать каждые 15 тыс км пробега. Диагностика ЭСУД проводится с помощью специального тестера, подключаемого в специальный разъем. Иногда используется беспроводной адаптер, использующий специальный протокол.

Перед проведением тестов с помощью сканера, надо проверить питание системы и ее отдельных фрагментов. Причиной неисправности может быть поврежденная электропроводка, короткие замыкания, коррозия, различные помехи.

Угроза угона

Угоны машин сейчас процветают, к сожалению. Причем под удар, в первую очередь, попадают именно недорогие авто, особенно из класса В, к которым, собственно, и относится Лада Веста. Причиной тому является распространенность таких машин, а также, как правило, отсутствие серьезных защитных средств.

В частности, в представленном ниже видео на примере модели Хендай Солярис, которая является прямым конкурентом Весты, продемонстрирован пример угона авто, совершенный профессионалом, со взломом машины и заменой штатного ЭБУ на прошитый угонщиками (в нем удален заводской иммобилайзер). Как видно в сюжете, мастеру на все потребовалось затратить около минуты.

Плюсы и минусы электронного блока управления двигателем

Начнем с плюсов:

1. Блок позволяет оптимизировать динамические параметры транспортного средства.
2. Понижение расхода воздуха.
3. Простота запуска двигателя.
4. При использовании блока у водителя отпадает необходимость регулировки параметров ДВС вручную.
5. В теории благодаря использованию ЭБУ возможно добиться повышения параметров экологической чистоты.

Что касается недостатков:

1. Сами блоки достаточно дорогие по своей стоимости. Если устройство сломается, отремонтировать его, вероятнее всего, не получится, необходимо будет только осуществлять замену.
2. Для диагностики состояния работы мотора и других систем авто необходимо специальное оборудование, стоимость которого довольно высокая. Кроме того, для этого необходимо обладать определенными навыками.
3. Для правильной работы устройства цепь электропитания должна быть наиболее надежной.
4. В автомобиль всегда нужно заправлять только качественное топливо.

Устройство ЭБУ двигателя

Технически данный ЭБ состоит из платы с распаянным на ней процессором и модулем памяти. Плата ЭБУ заключена в корпус из металла или пластика. На плате имеются выведенные через корпус разъемы, связывающие ЭБУ с системами автомобиля и позволяющие подключиться диагностическим приборам. В инструкции к машине всегда приводится расположение ЭБУ: обычно это место за бардачком, подкапотное пространство, или внутри переднего торпедо.

У ЭБУ на борту есть три вида запоминающих устройств (ЗУ):

• ППЗУ – программируемая постоянная память. В ней содержится код прошивки и параметры, по которым работает силовая установка;
• ОЗУ – ЗУ оперативное, иначе «оперативная память» ЭБУ. Она энергозависима, в ней хранятся временные сведения;
• ЭРПЗУ. Электрически программируемое ЗУ хранит некоторые данные – коды блокировки, ключи доступа, сведения о расходе топлива, пробеге и периоде работы мотора.

Прошивка ЭБУ делится на контрольную часть и функциональную. Первая проверяет приходящие на блок сигналы и, если обнаружены неверные значения, корректирует их или блокирует двигатель, предотвращая поломку. Вторая принимает данные, обрабатывает их и отправляет результат от ЭБУ в виде импульсов на нужные устройства.

Схема работы ЭБУ мотора:

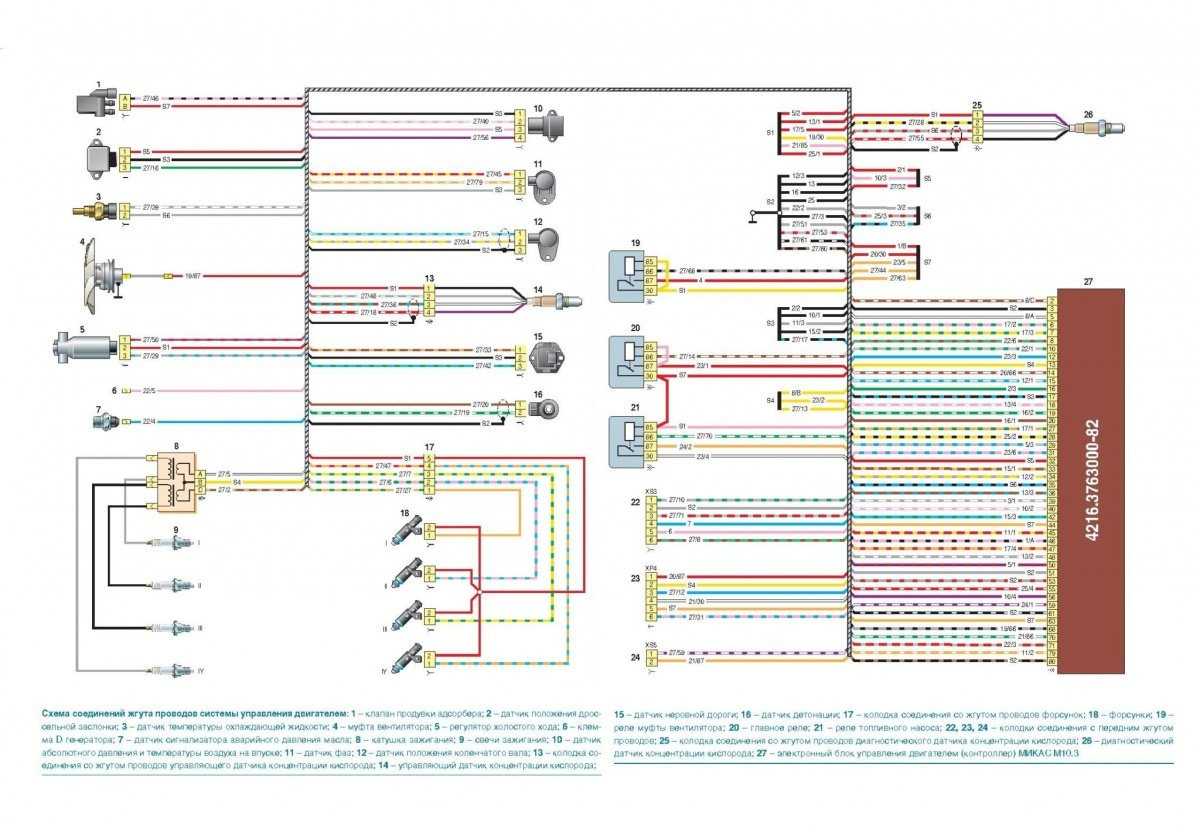

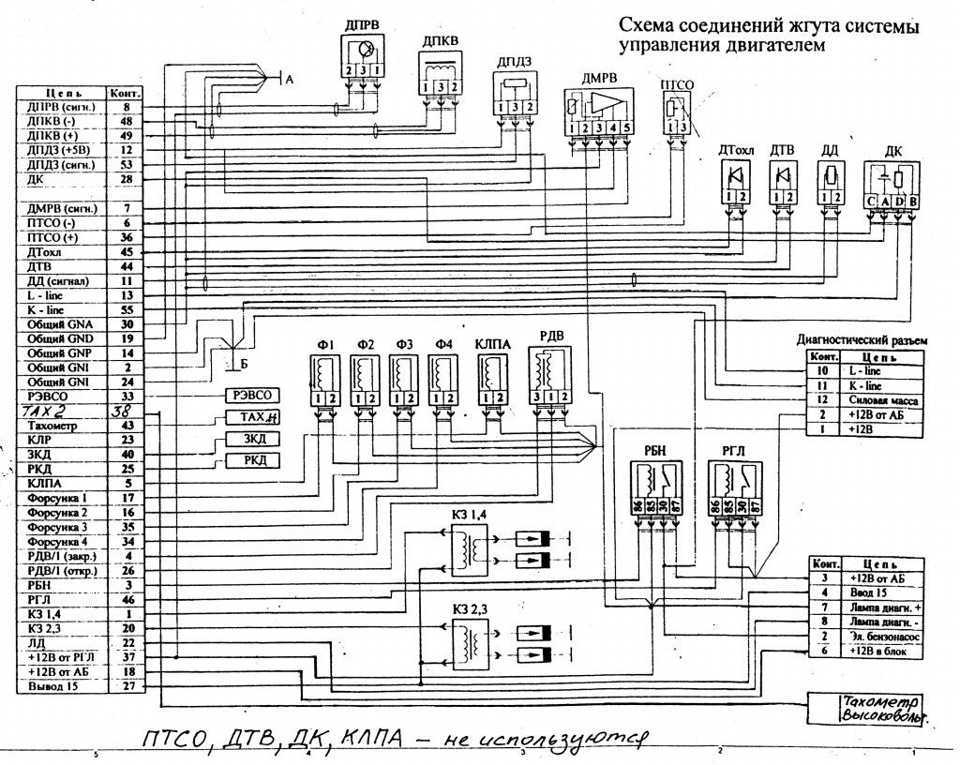

Иногда блок перепрограммируют. Это делают в целях чип-тюнинга, чтобы снимать больше мощности с двигателя и улучшить другие его параметры. Чип-тюнинг ЭБУ требует знания специальных протоколов доступа и наличия сертифицированного ПО. Информацию о внутреннем устройстве своих электронных блоков автоконцерны выдают публике крайне неохотно, поэтому чип-тюнинг может обойтись дорого: обладатели информации знают ей цену.

Motorhelp.ru диагностика и ремонт двигателя

Типовые параметры работы инжекторных двигателей ВАЗ.

Для многих начинающих диагностов и простых автолюбителей, которым интересна тема диагностики будет полезна информация о типичных параметрах двигателей. Поскольку наиболее распространенные и простые в ремонте двигатели автомобилей ВАЗ, то и начнем именно с них

На что в первую очередь надо обратить внимание при анализе параметров работы двигателя? 1. Двигатель остановлен. 1.1 Датчики температуры охлаждающей жидкости и воздуха (если есть)

Проверяется температура на предмет соответствия показаний реальной температуре двигателя и воздуха. Проверку лучше производить с помощью бесконтактного термометра. К слову сказать, одни из самых надежных в системе впрыска двигателей ВАЗ – это датчики температуры. 1.2 Положение дроссельной заслонки (кроме систем с электронной педалью газа). Педаль газа отпущена – 0%, акселератор нажали – соответственно открытию дроссельной заслонки. Поиграли педалью газа, отпустили – должно также остаться 0%, ацп при этом с дпдз около 0,5В. Если угол открытия прыгает с 0 до 1-2%, то как правило это признак изношенного дпдз. Реже встречается неисправности в проводке датчика. При полностью нажатой педали газа некоторые блоки покажут 100% открытия (такие как январь 5.1 , январь 7.2), а другие как например Bosch MP 7.0 покажут только 75%. Это нормально

1.1 Датчики температуры охлаждающей жидкости и воздуха (если есть). Проверяется температура на предмет соответствия показаний реальной температуре двигателя и воздуха. Проверку лучше производить с помощью бесконтактного термометра. К слову сказать, одни из самых надежных в системе впрыска двигателей ВАЗ – это датчики температуры. 1.2 Положение дроссельной заслонки (кроме систем с электронной педалью газа). Педаль газа отпущена – 0%, акселератор нажали – соответственно открытию дроссельной заслонки. Поиграли педалью газа, отпустили – должно также остаться 0%, ацп при этом с дпдз около 0,5В. Если угол открытия прыгает с 0 до 1-2%, то как правило это признак изношенного дпдз. Реже встречается неисправности в проводке датчика. При полностью нажатой педали газа некоторые блоки покажут 100% открытия (такие как январь 5.1 , январь 7.2), а другие как например Bosch MP 7.0 покажут только 75%. Это нормально.

1.3 Канал АЦП ДМРВ в режиме покоя: 0.996/1.016 В — нормально, до 1.035 В еще приемлемо, все что выше уже повод задуматься о замене датчика массового расхода воздуха. Системы впрыска, оснащенные обратной связью по датчику кислорода способны скорректировать до некоторой степени неверные показания ДМРВ, но всему есть предел, поэтому не стоит тянуть с заменой этого датчика, если он уже изношен.

2. Двигатель работает на холостом ходу.

2.1 Обороты холостого хода. Обычно это – 800 – 850 об/мин при полностью прогретом двигателе. Значение количества оборотов на холостом ходу зависят от температуры двигателя и задаются в программе управления двигателем.

2.2 Массовый расход воздуха. Для 8ми клапанных двигателей типичное значение составляет 8-10 кг/ч, для 16ти клапанных – 7 – 9,5 кг/час при полностью прогретом двигателе на холостом ходу. Для ЭБУ М73 эти значения несколько больше в связи с конструктивной особенностью.

2.3 Длительность времени впрыска. Для фазированного впрыска типичное значение составляет 3,3 – 4,1 мсек. Для одновременного – 2,1 – 2,4 мсек

Собственно не так важно само время впрыска, как его коррекция

2.4 Коэффициент коррекции времени впрыска. Зависит от множества факторов. Это тема для отдельной статьи, здесь только стоит упомянуть, что чем ближе к 1,000 тем лучше. Больше 1,000 – значит смесь дополнительно обогащается, меньше 1,000 значит обедняется.

2.5 Мультипликативная и аддитивная составляющая коррекции самообучением. Типичное значение мультипликатива 1 +/-0,2. Аддитив измеряется в процентах и должен быть на исправной системе не более +/- 5%.

2.6 При наличии признака работы двигателя в зоне регулировки по сигналу датчика кислорода последний должен рисовать красивую синусоиду от 0,1 до 0,8 В.

2.7 Цикловое наполнение и фактор нагрузки. Для «январей» типичный цикловой расход воздуха: 8ми клапанный двигатель 90 – 100 мг/такт, 16ти клапанный 75 -90 мг/такт. Для блоков управления Bosch 7.9.7 типичный фактор нагрузки 18 – 24 %.
