Чип-тюнинг ЭБУ LADA VESTA 1.6, 1.8 с роботизированной коробкой передач

• изменены карты пуска двигателя автомобиля (пуск более уверенный, быстрый);
• изменены карты топливоподачи в переходных и мощностном режиме (появился режим мощностного обогощения);
• разгон автомобиля стал более резвым, более уверенным;
• увеличился крутящий момент, сдвинулся в более низкие обороты, автомобиль стал более тяговитым (исчезло подёргивание на низких оборотах, особенно при переключении 1-2 передача в режиме пробок);
• снижена температура включения вентиляторов 95 °C первая скорость, 98 °C вторая скорость;
• отключен датчик кислорода после катализатора.

Изменение параметров мощностного режима привело к сокращению оборотов переключения между 1 и 2 передачами почти на 1000 об.

Большим плюсом прошивки является то, что при увеличении в целом крутящего момента и мощности двигателя автомобиля, ускорения переключения передач с 1 на 2, не только не происходит увеличение расхода топлива, а как правило идет снижение до 1 литра.

При изменении прошивки АМТ (ползучий режим) меняется топливоподача в режиме малых нагрузок на оборотах ползучего режима.

Описание и технические характеристики

С марта 2014г. вместо сканера-тестера ДСТ-14 выпускается его новая модификация ДСТ-14Т.

ДСТ-14Т отличается только корпусом и местоположение разъемов, программное обеспечение и функциональные возможности не изменились. Диагностический разъем теперь расположен снизу, разъем USB сверху.

Поддержка программного обеспечения прежней модели ДСТ-14 сохраняется в полном объеме, все программное обеспечение подходит и для ДСТ-14, и для ДСТ-14Т.

Снятый с производства ДСТ-14 отличается от ДСТ-14Т только корпусом и местоположение разъемов, программное обеспечение и функциональные возможности не изменились.

Поддержка программного обеспечения ДСТ-14 сохраняется в полном объеме, все программное обеспечение подходит и для ДСТ-14, и для ДСТ-14Т.

ДСТ-14 рекомендован АвтоВАЗом как дилерский автосканер для автомобилей ВАЗ.

Программное обеспечение. Обновление программного обеспечения сканера тестера ДСТ-14.

Поддержка программного обеспечения ДСТ-14 сохраняется в полном объеме, все программное обеспечение подходит и для ДСТ-14, и для ДСТ-14Т.

Самые свежие версии программных модулей — на сайте «НТС». На нашем сайте Вы можете посмотреть подробный состав и загрузить программные модули сканера тестера ДСТ-14.

Порядок обновления программного обеспечения: Программные модули хранятся в папке Program Files сканера тестера и имеют соответствующие расшире-ния: диагностические .d14 и системные .sys Обновление программного обеспечения (программных модулей) ДСТ-14 можно выполнить у дилеров или самостоятельно. Обновление программного обеспечения выполняется по интерфейсу USB с использованием стандартного кабеля USB. Чтобы обновить программное обеспечение, потребуется сканер тестер ДСТ-14, стандартный кабель USB и источник питания (из основного комплекта поставки), компьютер с портом USB 2.0, подключение к Internet и элементарные навыки работы с компьютером, программами и файлами. Программа DstManager позволяет в автоматическом режиме проверять наличие обновлений для ДСТ-14, выполнять загрузку модулей с сайта, распаковку из архива и установку в сканер-тестер.Для работы программы нужен доступ в интернет и подключение компьютера к ДСТ-14. Если при запуске программы DstManager в списке нет модулей, помеченных стрелками, это означает, что на данный момент в вашем ДСТ-14 установлены самые свежие версии модулей. С 20 января 2021 г. изменилась политика продаж модулей обновления для сканеров-тестеров ДСТ в связи с ситуацией на рынке сбыта. Сканеры-тестеры ДСТ-14Т продаваются с опцией «все включено» до 2015г (по 31.12.2014г). Все модули обновления для ДСТ, выпущенные в 2015, 2021 году и позднее будут продаваться отдельно. Обновления для устранение ошибок в уже приобретенном ПО доступны пользователям бесплатно.

При покупке нового модуля обновления пользователю высылается ключ активации. Уже разрешенные ключом активации программные модули будут работать неограниченное время. По мере разработки новые программные модули размещаются на сайте «НТС».

Комплект поставки

Комплект поставки включает ДСТ-14, паспорт, потребительскую упаковку и документацию на CD.

Система управления двигателем

Системой управления двигателем называется электронная система управления, которая обеспечивает работу двух и более систем двигателя. Система является одним из основных электронных компонентов электрооборудования автомобиля.

Генератором развития систем управления двигателем в мире является немецкая фирма Bosch. Технический прогресс в области электроники, жесткие нормы экологической безопасности обусловливают неуклонный рост числа подконтрольных систем двигателя.

Свою историю система управления двигателем ведет от объединенной системы впрыска и зажигания. Современная система управления двигателем объединяет значительно больше систем и устройств. Помимо традиционных систем впрыска и зажигания под управлением электронной системы находятся: топливная система, система впуска, выпускная система, система охлаждения, система рециркуляции отработавших газов, система улавливания паров бензина, вакуумный усилитель тормозов.

Термином «система управления двигателем» обычно называют систему управления бензиновым двигателем. В дизельном двигателе аналогичная система называется система управления дизелем.

Система управления двигателем включает входные датчики, электронный блок управления и исполнительные устройства систем двигателя.

Входные датчики измеряют конкретные параметры работы двигателя и преобразуют их в электрические сигналы. Информация, получаемая от датчиков, является основой управления двигателем. Количество и номенклатура датчиков определяется видом и модификацией системы управления. Например, в системе управления двигателем Motronic-MED применяются следующие входные датчики: давления топлива в контуре низкого давления, давления топлива, частоты вращения коленчатого вала, Холла, положения педали акселератора, расходомер воздуха (при наличии), детонации, температуры охлаждающей жидкости, температуры масла, температуры воздуха на впуске, положения дроссельной заслонки, давления во впускном коллекторе, кислородные датчики и др. Каждый из датчиков используется в интересах одной или нескольких систем двигателя.

Электронный блок управления двигателем принимает информацию от датчиков и в соответствии с заложенным программным обеспечением формирует управляющие сигналы на исполнительные устройства систем двигателя. В своей работе электронный блок управления взаимодействует с блоками управления автоматической коробкой передач, системой ABS (ESP), электроусилителя руля, подушками безопасности и др.

Исполнительные устройства входят в состав конкретных систем двигателя и обеспечивают их работу. Исполнительными устройствами топливной системы являются электрический топливный насос и перепускной клапан. В системе впрыска управляемыми элементами являются форсунки и клапан регулирования давления. Работа системы впуска управляется с помощью привода дроссельной заслонки и привода впускных заслонок.

Катушки зажигания являются исполнительными устройствами системы зажигания. Система охлаждения современного автомобиля также имеет ряд компонентов, управляемых электроникой: термостат (на некоторых моделях двигателей), реле дополнительного насоса охлаждающей жидкости, блок управления вентилятора радиатора, реле охлаждения двигателя после остановки.

В выпускной системе осуществляется принудительный подогрев кислородных датчиков и датчика оксидов азота, необходимый для их эффективной работы. Исполнительными устройствами системы рециркуляции отработавших газов являются электромагнитный клапан управления подачей вторичного воздуха, а также электродвигатель насоса вторичного воздуха. Управление системой улавливания паров бензина производится с помощью электромагнитного клапан продувки адсорбера.

Принцип работы системы управления двигателем основан на комплексном управлении величиной крутящего момента двигателя. Другими словами, система управления двигателем приводит величину крутящего момента в соответствия с конкретным режимом работы двигателя. Система различает следующие режимы работы двигателя:

• запуск;
• прогрев;
• холостой ход;
• движение;
• переключение передач;
• торможение;
• работа системы кондиционирования.

Изменение величины крутящего момента производиться двумя способами — путем регулирования наполнения цилиндров воздухом и регулированием угла опережения зажигания.

Источник

Преимущества автосканера

Что такое диагностический разъем OBD

«Сканматик-2» по достоинству оценили даже профессионалы-диагносты. Попробовав однажды этот комплект, автолюбители были приятно удивлены тем, что за относительно небольшую цену он позволяет работать с полным парком отечественных автомобилей и внушительной частью зарубежных. В работе с диагностическим комплектом этой модели можно использовать и беспроводной интерфейс для подключения системы к компьютеру (Bluetooth).

https://youtube.com/watch?v=Q5esXF84-Lk

Колодка OBD-2 на Гранте исправно подает питание на диагностический адаптер. В крайнем случае адаптер «Сканматик-2» можно запитывать от прикуривателя. В целом прибор очень удобен для выполнения диагностических процедур своими руками. В нем даже предусмотрена защита от скачков напряжения. Если, например, подать ток от прикуривателя, когда система в этом не нуждается, ничего страшного не произойдет.

У всякого устройства есть плюсы и минусы. Многие автоугонщики умеют пользоваться диагностическим разъемом в своих корыстных целях. Как правило, диагностическая колодка применяется преступниками для отключения штатного иммобилайзера. Распространенное решение данной проблемы лежит в замене стандартной колодки на «перепинованную», с другим расположением контактов.

Переходник состоит из «папы» (разъема-обманки) и «мамы» (стандартной колодки), которая предварительно снимается. Стандартное диагностическое оборудование без такого переходника к новому разъему подключить не удастся, но шансы спасти машину от угона повышаются. Вот и все. Удачи!

Добавить в избранное

Печать

Для меня самое сложное в автомобиле, так это его «мозги». Так то я сам могу все починить, а вот в этот компьютер никогда не лезу.

Ну в ладе хоть «мозги» не такие, как на пример в тойоте. Там вообще ничего нельзя сделать без разрешения БК.

В эту систему лучше уж самому не лезть. Проще обратиться к специалисту.

Олег, по сути во всем так. Если чего-то не знаешь, то лучше бегом к специалисту.

Перестал работать БК ШТАТ-1. Могла быть заблокирована или отключена диагност. колодка? Кто в курсе,подскажите. Спасибо.

В любой системе есть «защита от дурака», с 90 годов всегда чинил машины, компьютеры (на сколько хватало понимания) ни разу ничего не сломал, зато находил ошибки оставленные «професионалами»

Подскажите пожалуйста где находится разъем для диагностики Лада гранта 2013 г?

Тест для водителей автомобилей: какой вы водитель? Автомобильный тест для девушек – ты и авто Кто главнее, вы или ваш автомобиль?

Защита блока управления двигателем Лада Веста

Это специальный металлический контейнер, выполненный из листовой холоднокатаной стали (обычно толщина равна 2.5-3 мм) с аргоновой сваркой. Он надежно защищает блок управления, так как распилить такой металл хоть и можно, но данная процедура займет массу времени. В него вставляется ЭБУ Весты, после чего он прикручивается к стакану на шпильки, а в самом конце накручиваются срывные гайки.

Их нужно затянуть на шпильках, после чего, поставив головку на край, сорвать кромку гайки. Проблема в том, что у Лада Веста не очень прочные шпильки и при отсутствии опыта владельцы, в случае самостоятельной установки, нередко ломают сами шпильки. Именно поэтому монтаж настоятельно рекомендуется проводить именно в сервисном центре.

Установка защиты ЭБУ Весты.

Таким образом, угонщик, увидев подобную защиту, просто не станет терять время и уйдет на поиски более легкой добычи. Минус в данном случае только один – если вам понадобится извлечь блок ЭБУ, скорее всего, придется отправляться на СТО компании-установщика. Впрочем, это очень небольшая плата за возможность гораздо меньше беспокоиться о сохранности своей машины.

Как купить

1. Оформление заказа

После выбора товара нажмите кнопку купить — товар добавится в вашу корзину.

Далее, если вы закончили выбирать товар, нажмите кнопку Моя корзина.

На странице Моя корзина будут перечислены все выбранные вами товары.

В поле Количество вы пожете изменить количество товара для покупки.

В колонке Действия над каждым товаром можно произвести следующие действия: либо удалить товар из корзины, либо отложить товар на будущее.

Также можно ввести код скидки в соответствующее поле.

2. Оформление и подтверждение заказа

После ввода необходимой информации о доставке товара (ФИО получателя, адрес доставки, контактные данные, вариант доставки, способ оплаты и т.д) для оформления заказа вам нужно нажать кнопку Оформить заказ.

Внимание! Неправильно указанный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке! Пожалуйста, внимательно проверяйте ваши персональные данные при регистрации и оформлении заказа. Через некоторое время (обычно в течение часа) после оформления покупки, с вами свяжется наш менеджер по контактным данным, указанным при оформлении заказа. С менеджером можно будет согласовать точное время и сроки доставки, а также уточнить детали

С менеджером можно будет согласовать точное время и сроки доставки, а также уточнить детали

Через некоторое время (обычно в течение часа) после оформления покупки, с вами свяжется наш менеджер по контактным данным, указанным при оформлении заказа. С менеджером можно будет согласовать точное время и сроки доставки, а также уточнить детали.

Примечание: Для постоянных клиентов на сайте магазина есть Регистрация. В своем кабинете вы можете просмотреть содержимое корзины, историю своих заказов, а также повторить или отказаться от заказа, подписаться на рассылку новостей магазина.

3. Оплата и цены

Цены, указанные на сайте, являются окончательными и не требуют доплат при стандартных условиях поставки. Все налоги включены в стоимость товара.

Внимание! Для каждого отдельного заказа возможен только один способ оплаты на ваш выбор. Оплата заказа по частям различными способами невозможна. Возможные способы оплаты:

Возможные способы оплаты:

• Наличный расчет. Оплата производится наличными курьеру при доставке или в магазине при самовывозе. Вместе с товаром передается товарный и кассовый чеки, а также гарантийный талон.
• Оплата через Сбербанк. Вы можете оплатить заказ в любом отделении Сбербанка. За услугу по переводу денег с вас возьмут от 3 до 7% от стоимости заказа, в зависимости от региона. Перечисление денег займет порядка 10 дней.

Оставьте ваши контакты, и наш менеджерсвяжется с Вами в ближайшее время.

Описание

Защита электронного блока управления двигателем. Сейф ЭБУ. Автомобиль LADA VESTA

По данным ГИБДД, в 2017 году по количеству угонов в РФ продолжают лидировать автомобили RENAULT, LADA и KIA.

Такая ситуация вызвана следующими причинами: 1. Высокая ликвидность данных автомобилей. 2. Слабая защищённость штатных электронных сисием от взлома.

Статистические данные по методам угона говорят о том, что на первом месте сегодня замена угонщиком штатного блока управления двигателем на заранее взломаный и подготовленный.

Защита Электронного Блока Управления (ЭБУ) TM SHERIFF 1.Делает невозможным замену штатного ЭБУ автомобиля. 2.Затруднение отключения штатного иммобилайзера. 3.Снижение риска угона автомобиля.

К заводским отверстиям в кузове автомобиля на «срывных» болтах, с обламывающимися головками, крепится металлический кожух, который конструктивно делает невозможным снятие разъёмов и демонтаж заводского электронного блока управления двигателем.

Подходит на автомобили LADA VESTA и LADA VESTA CROSS с 2018—г.в., Двигатели 1.6 / 1.8 / АТ-MT

Характеристики

Преимущества: — Ликвидация самой возможности замены ЭБУ для угона. — Значительные скидки при оформлении страховки КАСКО. — Лучшее на рынке соотношение цена/качество. — Установка устройства не нарушает заводской гарантии. — При монтаже не требуется сверление кузова, кожух крепится к штатным отверстиям. — Для каждой модели автомобиля разработана своя защита ЭБУ — Привлекательный внешний вид. — Конструкция изделия запатентована. — Сталь 08 ГОСТ 1058-88. — Повышенная устойчивость к возникновению коррозии.

Подходит на автомобили LADA VESTA и LADA VESTA CROSS с 2018—г.в., Двигатели 1.6 / 1.8 / АТ-MT

Комментарии Владимира Петунина

Все началось с интервью, что изданию «За Рулем» дал Владимир Петунин, который, собственно, и возглавляет проект АМТ.

Он отметил, что роботизированная трансмиссия создавалась при поддержке немецких компаний. При этом основным партнером выступила фирма ZF, тогда как в качестве сопартнера была компания Porsche Engineering. В частности, инженеры Porsche Engineering отвечали за базовую настройку АМТ.

После того прошло уже 4 года, на протяжении которых представители АвтоВАЗа пристально следили за эксплуатацией коробки передач, причем особое внимание обращалось именно на претензии со стороны владельцев авто, оборудованных такой КПП

И вот, накопив нужный объем данных, АвтоВАЗ модернизовал трансмиссию, причем львиная доля корректив приходится на программу управления узлом.

Генератор: бренд Valeo, производство Турция

Генератор той же французской марки Valeo, но уже турецкого производства сначала нас смутил – вместо привычного оранжевого трансформаторного лака обмотка покрыта неоднородной по цвету защитой. Впрочем, как говорится, «на скорость влиять» не должно. А вот то, что выводы с обмотки оказались не пропаяны, а просто обжаты, мы считаем недостатком. Недолговечно.

Кроме того, демонтаж компонента (замена) крайне затруднен в силу его расположения. Генератор зажат компрессором кондиционера снизу и его трубками — с торца и сверху, а со стороны привода ремня, так же как и ролик натяжения, — стенкой моторного отсека. В итоге при замене генератора придётся снимать компрессор кондиционера (при его наличии, конечно).

EMS3125

Разрабатывает программное обеспечение для этого блока Сименс. По сравнению с М86 у EMS3125 надежнее ПО и, с точки зрения механического исполнения, он сделан лучше.

Перепрограммировать блок Сименса можно только со штатным ключом в замке зажигания. Но угнать машину все равно можно, хотя сделать это намного сложнее, чем с блоком М86. Угонщику надо заменить блок управления под капотом на заранее подготовленный. Уберечь от такой подмены может защитный сейф для блока управления.

Этот блок установлен на всех автомобилях с кодом двигателя H4M:

• Лада ХРей Кросс с АКПП и двигателем 1,6 л (113 л.с.)
• Лада Веста седан с АКПП и двигателем 1,6 л (113 л.с.)
• Лада Веста Кросс с АКПП и двигателем 1,6 л (113 л.с.)
• Лада Веста SW и SW Кросс с АКПП и двигателем 1,6 л (113 л.с.)

Что делать понятно, приступим к работе!

В магазине приобретаем следующие комплектующие:

Микросхему усилителя низкой частоты TDA7560, без буквенного кода в конце наименования. Стоимость около 450 р. Электролит емкостью 10000 мкФ на 25 В с рабочей температурой 105 градусов. В магнитоле очень жарко при работе. Стоимость около 100 р. Конденсатор пленочный емкостью 0.47 мкФ на 250 В, тип К73-17. Стоимость около 20 р. Комплектующие купили, снимаем магнитолу и несем на рабочий стол, где займемся модернизацией.

Так выглядит магнитола на рабочем столе, где будем перепаивать микросхему и кондеры.

А это маркировочный шильдик, если кто не в курсе.

Разбираем магнитолу! Этот процесс не вызвал затруднений, открутили видимые винтики и все.

Это вид на печатную плату при снятой верхней крышке.

Отсоединяем от платы шлейф и откручиваем ее от корпуса.

Так выглядит печатная плата.

А эти элементы мы будем менять. Чип обведен красным, электролит желтым.

Схемы ЦБКЭ

_x000D_

_x000D_

Схема электрических соединений ЦБКЭ на а/м LADA VESTA: 2 – батарея аккумуляторная; 3 – стартер; 4 – фонарь задний внешний левый; 5 – блок-фара левая; 7 – реле обогрева заднего стекла (К3); 8 – блок-фара правая; 10 – фонарь задний внешний правый; 13 – плафон освещения багажника; 15 – предохранитель 60 А (F70); 16 – реле дополнительное (К8); 17 – выключатель зажигания; 26 – выключатель аварийной сигнализации; 30 – предохранитель 5 А (F20); 32 – переключатель подрулевой левый (переключатель световой сигнализации); 34 – предохранитель 60 А (F75); 35 – обогреватель зад-него стекла; 44 – реле обогрева ветрового стекла 1 (К21); 46 – обогреватель ветрового стекла; 47 – плафон освещения вещевого ящика; 48 – выключатель плафона освещения вещевого ящика; 51 – ЦБКЭ (контроллер ВСМ); 58 – предохранитель 30 А (F61); 59 – плафон освещения порога левый (устанавливается на комплектации «люкс»); 60 – плафон освещения порога правый (устанавливается на комплектации «люкс»); 61 – реле дополнительных потребителей (К2); 63 – предохранитель 10 А (F32); 84 – предохранитель 3 А (F43); 87 – зеркало наружное левое; 88 – зеркало наружное правое; 120 – дополнительное реле стартера (К23); 134 – выключатель сигнала торможения; 138 – предохранитель 5 А (F15); 164 – панель управления кондиционером (схема подключения для комплектации «комфорт»); 185 – блок освещения салона с интерфейсным модулем ЭРА-ГЛОНАСС; 196 – предохранитель 5 А (F24); 200 – предохранитель 15 А (F11); 201 – предохранитель 15 А (F12); 202 – предохранитель 10 А (F13); 203 – предохранитель 10 А (F14); 204 – предохранитель 5 А (F17); 205 – предохранитель 5 А (F16); 229 – предохранитель 3 А (F49); 230 – выключатель сигнала положения педали сцепления; 231 – реле обогрева ветрового стекла 2 (К22); 233 – предохранитель 5 А (F80)

_x000D_

• _x000D_
• место расположения предохранителей F1-F59 и реле К1-К20 в салонном монтажном блоке;

_x000D_

место расположения предохранителей F60-F80 и реле К21-К28 в моторном монтажном блоке

_x000D_

_x000D_

_x000D_

Схема электрических соединений ЦБКЭ на а/м LADA VESTA (комплектация «Комфорт»): 2 – батарея аккумуляторная; 3 – стартер; 9 – фонарь задний внутренний левый; 15 – предо-хранитель 60 А (F70); 16 – реле дополнительное (К8); 17 – выключатель зажигания; 20 – предохранитель 15 А (F1); 23 – фонарь задний внутренний правый; 28 – предохранитель 5 А (F74); 31 – выключатель света заднего хода; 33 – переключатель подрулевой правый (переключатель стеклоочистителя); 51 – ЦБКЭ (контроллер ВСМ); 63 – предохранитель 10 А (F32); 79 – электродвигатель очистителя ветрового стекла; 80 – электродвигатель омывателя; 120 – дополнительное реле стартера (К23); 198 – предохранитель 25 А (F40);

_x000D_

• _x000D_
• место расположения предохранителей F1-F59 и реле К1-К20 в салонном монтажном блоке;

_x000D_

место расположения предохранителей F60-F80 и реле К21-К28 в моторном монтажном блоке

_x000D_

_x000D_

После замены ЦБКЭ необходимо выполнить процедуру обучения (ввод параметров) и автоматического конфигурирования ЦБКЭ, используя диагностический прибор Grade-X. Также с помощью этого прибора можно просматривать коды ошибок (неисправностей). Более детально ознакомиться с функциональными возможностями ЦБКЭ, а также его диагностикой можно по ТИ (устройство, диагностика неисправностей ЦБКЭ).

_x000D_

С одной стороны данное функциональное устройство позволяет более тонко настраивать работу электроники. А с другой стороны, блок имеет сложное устройство, что делает самостоятельный ремонт более проблематичным. В случае отказа ЦБКЭ придется обращаться к дилеру, т.к. вряд ли под рукой найдется необходимое оборудование для его программирования или диагностики.

_x000D_

Внимание! Переобучить ЦБКЭ, взятый с другого автомобиля, невозможно. _x000D_

_x000D_

А какая реализация больше нравится вам? Наличие простой схемы, где присутствуют реле поворотов, ЭСП и т.д, либо наличие центрального блока управления электроникой? Другие материалы по ремонту, обслуживанию, доработкам и тюнингу этих автомобилей ищите в содержании (кроссовер XRAY, седан Lada Vesta).

Категории товаров, которые вам могут быть интересны на основании статьи «Центральный блок кузовной электроники Лада Веста и XRAY (описание, отзывы)»:

Блокировка диагностического разъема

Ввести угонщиков в заблуждение можно и другими способами. Приведем несколько примеров блокировки доступа к контакту:

• переделка входа с шестнадцатиконтактного на другой (минус – усложнит работу сервисным инженерам);
• выведение OBD – входа в другое место (могут возникать вопросы по гарантийному обслуживанию);
• установка блокирующего реле на пути от разъема к блоку управления (самостоятельная установка может привести к замыканию).

Все эти доработки создают сложности — а может поставить машину на охраняемую стоянку и не мучаться?

разъем для диагностики – необходимое, полезное устройство, без которого нельзя представить себе современный автомобиль. С другой стороны это уязвимое место, «лакомый кусочек» для угонщиков машин. Существуют решения этой проблемы. Воспользуйтесь одним из них и спите спокойно.

Как сбросить ошибки на Весте

После диагностики и устранения неисправностей необходимо сбросить ошибки бортового компьютера для его нормальной работы в дальнейшем. Если все оставить как есть – бортовые системы автомобиля могут работать с перебоями даже в исправном состоянии.

Обычно на более простых модификациях производителя сброс номеров осуществляется при помощи обнуления счетчика бортового компьютера или снятия клемм аккумулятора.

Сброс ошибок Лада Веста выполняется исключительно при подключении диагностического сканера. В специальной программе присутствует возможность полного управления и контроля бортовых систем в части электроники. Перейдя в соответствующий раздел настроек, мастер может устранить из памяти устройства все коды ошибок и сбоев.

Где находится ЭБУ LADA VESTA

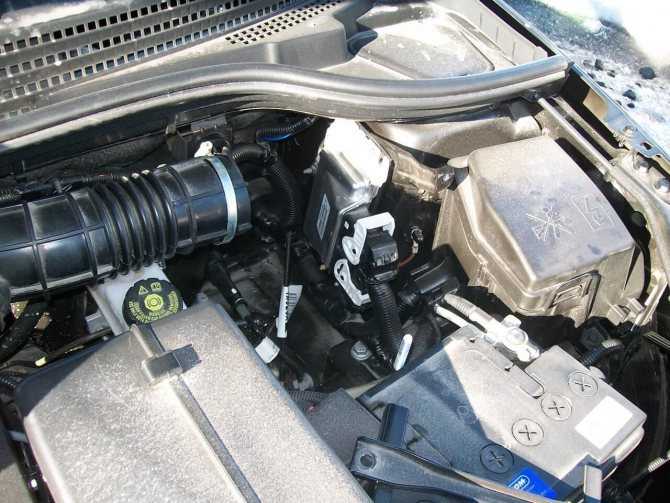

ЭБУ на «Весте» находится в подкапотном пространстве (моторном отсеке). Корпус управления жестко зафиксирован к раме автомобиля. Жгут проводов подходит к устройству снизу, подключается через колодку с защелками. Из-за расположения под капотом, ЭБУ VESTA может стать объектом угонщиков, которые подменяют устройство на другое. Способ защиты блока от злоумышленников – дополнительный корпус из стали 3 мм с креплением на шпильках к раме.

Источник фото: https://www.drive2.ru/l/551817399263822806/

Диагностика, сброс ошибок осуществляется через это устройство с помощью ELM327.Снятие блока управление производится, чтобы прошивать новое программное обеспечение с помощью загрузчика в режиме BLS.

Lada Vesta имеет достаточно много функций, о которых практически никто не знает

Кроме описанных выше, можно поменять настройки электростеклоподъемников, дневных ходовых огней, взмаха щеток, зуммера ремня. Также есть скрытое меню ММС, магнитолы и тестирования. Подключение происходит через блютуз.

Вы можете настроить автомобиль под себя, но помните, что все работы выполняются на собственный риск. Если вы не уверены в своих силах и возможностях, тогда обращайтесь к специалистам.

Очень много дополнительных функций и настройки – это хорошо и интересно. Однако производитель решил умолчать о некоторых из них, хотя они могли бы облегчить жизнь водителям и сделать продукцию «АВТОВАЗА» более привлекательной для потенциальных покупателей. Не все функции столь необходимы и обязательны, однако они могут быть полезны в разных случаях. Поэтому стоит узнать о них более подробно и решить для себя, воспользоваться ими или нет.

Время прочтения

Сложность материала:

Для профи — 4 из 5

Электронная диагностика автомобиля – это эффективный способ узнать состояние своей машины. Владельцам Лады Весты стала доступна возможность самостоятельного сервиса, поскольку в машине применен блок с шиной связи CAN. Базовый сканер на базе ELM 327, способен выдать детальную информацию по узлам, а диагностическое ПО можно найти в Интернете.

Материал подойдёт владельцам автомобилей: LADA VESTA, X-RAY

Данная инструкция подробно описывает процесс считывания данных с ЭБУ. Статья так же содержит рекомендации: какой автосканер и программу выбрать для диагностики Лада Веста любого года выпуска. В статье вы найдёте полезные ссылки на более подробные инструкции и обзоры диагностического оборудования.

Автор сайта elm327-obd2.ru

Модуль ChipTuningPRO M86, M74M ВАЗ

Модуль позволяет производить профессиональный чип-тюнинг автомобилей Лада Vesta (Веста) и Лада XRAY, оснащенных ЭБУ M86 и M74M с ПО ВАЗ. Для редактирования доступно около 500 калибровок системы управления, позволяющих практически неограниченные возможности для чиптюнинга: пусковые режимы, УОЗ, топливоподача с динамическими коррекциями и топливной пленкой, моментная модель, калибровки системы EGAS, тарировки датчиков, комплектация, маска DTC и т.д. Модуль работает совместно с ChipTuningPRO 7.2016 или выше. Программирование ЭБУ осуществляется с помощью загрузчика CombiLoader с модулем M86/M74M.

Особенности модуля:

• Возможность открытия прошивки в формате SMS-Soft Container File (новый формат для ChipTuningPRO и CombiLoader).
• Возможность открытия прошивки в формате BIN (обычный двоичный файл).
• Автоматический подсчет контрольных сумм при сохранении прошивки.
• Создание мультирежимных прошивок с возможностью переключения 3‑х полных наборов калибровок, отключением форсунок и топливного насоса с программируемой задержкой в любом из режимов (подробное описание смотрите в справке ChipTuningPRO).

Рабочие экраны программы, показывающие возможности модуля:

Важные обновления карт модуля:

10.10.2016 Добавлено ПО I745LF0525.10.2016 Добавлено ПО I765XH0221.01.2017 Добавлено ПО I785XF0624.01.2017 Добавлено ПО I785VAH6, I785XMH618.05.2017 Добавлено ПО I765XI0311.06.2017 Добавлено ПО I745LG0626.08.2017 Добавлено ПО I745LF0524.10.2017 Добавлено ПО I765BI5426.10.2017 Добавлено ПО I766AI0330.10.2017 Добавлено ПО I765LE0408.11.2017 Добавлено ПО I765XK5520.11.2017 Добавлен патч M86 ВАЗ Speed Limiter16.05.2018 Добавлены калибровки режима прогрева нейтрализатора08.06.2018 В карты M86 ВАЗ (кроме Largus) добавлены калибровки регулятора RCO (доработанное ПО SMS-Soft)19.09.2018 Обновление карт модуля.30.10.2018 Добавлено ПО I765BI0305.11.2018 Добавлено ПО I766BI5421.12.2018 Добавлено ПО I765AB11 (I765AD02)24.01.2019 Добавлено ПО I765LE51, I765BJ5611.03.2019 Добавлено ПО I765BZ0301.04.2019 Добавлено ПО I765BY0321.06.2019 Добавлено ПО I766BK5520.07.2019 Добавлены новые калибровки во все карты.04.10.2019 Добавлена поддержка прошивок ЭБУ M74M (ПО ВАЗ)01.11.2019 Добавлено ПО I765XM5706.12.2019 Добавлено ПО I765BL0711.12.2019 Добавлено ПО I575ME0431.12.2019 Исправлена фиксация КС в прошивках M74M03.02.2020 Добавлено ПО I765XL5623.02.2020 Добавлено ПО I745LE5105.03.2020 Добавлено ПО I765LE5220.07.2020 Добавлено ПО I545GDD228.08.2020 Добавлено ПО I565AI0625.09.2020 Добавлено ПО I575GM0125.01.2021 Добавлено ПО I765XO5919.02.2021 Добавлено ПО I765LA52

Для заказа данного модуля так же можно написать письмо на

После оплаты модуля для ChipTunihgPro v.7 необходимо сформировать запрос на активацию лицензии, меню «Помощь — Активировать дополнительные модули» в CTPro. Подробнее об этом читайте .

Когда нужна диагностика

Во время движения автомобиля, когда неисправностей в работе водитель не замечает, на циферблате тахометра может загореться значок (chek), схематично изображающий двигатель. Это означает, что в какой-то из систем произошел сбой.

Значок chek. Источник фото: drive2.ru

При такой ситуации паниковать не нужно, возможно, это кратковременный сбой оборудования, тогда chek загорается на несколько секунд и больше не появляется. Если индикатор ошибки моргает или постоянно светится, необходимо обратиться в сервис или дилерский центр для диагностики. При наличии навыка и необходимого оборудования, можно произвести проверку самому.

ЭБУ Лады Веста и подходящие сканеры

Электронное управление Vesta получило интерфейс CAN. Мозги общаются с различными системами посредством цифровых кодированных сигналов. Более того, ЭБУ Итэлма M86 легко согласовывается со сторонними устройствами защиты (сигнализации), трекерами GPS, мультимедиа системами. Единственное требование – наличие соответствующей шины данных.

Для диагностики, считывания показателей и ошибок используются автомобильные сканеры ELM327. Также используют другие мультимарочные устройства, которые работают по протоколу OBD2 и CAN-шиной:

Возможности диагностики систем LADA VESTA:

Диагностируемая система LADA VESTA	Основные функции
Коды неисправностей	Параметры	Исполнительные механизмы	Специальные функции	Автоопределение	Идентификация
Двигатель, ЭБУ М86	+	+	+	Сброс ЭБУ, сброс адаптаций, сброс настроек, сброс обучения, сброс круиз-контроля и ограничителя скорости, адаптация дроссельной заслонки и др.	+	+
АКПП ZF AMT (робот)	+	+	+	Сброс ЭБУ, обучение сцепления (в режиме управления ИМ)	+	+
ABS BOSCH 9.0	+	+	+	Сброс ЭБУ, обучение датчика угла поворота руля, обучение датчика ускорения	—	+
Подушки безопасности Takata	+	+	—	—	—	+
Приборная панель	+	—	—	Сброс ЭБУ, сброс настроек, адаптации	—	+
Электропакет T4V20	+	+	+	Сброс ЭБУ, сброс внутренней защиты ЭБУ, запись VIN	—	+
Электропакет T4VS	+	+	+	Запись VIN	—	+
Усилитель руля	+	+	—	Запись VIN, сброс ЭБУ, сброс ЭБУ с инициализацией, адаптации (индекс скорости колёс, датчик внешнего угла, стопор конца рейки и т.д.)	—	+

Расположение ЭБУ:

На данном автомобиле ЭБУ расположен в подкапотном пространстве, с правой стороны (вид с передней части). Фиксирован несколькими винтами к стакану амортизатора. Колодки подключение проводов расположены снизу блока, но сам ЭБУ развернут на 90 градусов. Фиксация шин осуществляется защелками. Для извлечения фишки следует отщелкнуть замок, вынуть колодку.

К слову, снятие ЭБУ необходимо только при прошивке контроллера.

Чип тюнинг и прошивка ЭБУ Весты:

Оригинальная прошивка заточена под согласование выбросов двигателя с нормами ЕВРО. Чипованные блоки имеют измененное ПО, отключающее некоторые датчики (лямбду) для больших динамических показателей. Узнать тип прошивки можно через OpenDiag. О том, как прошить ЭБУ, будет рассказано далее.

Способы диагностики Лада Веста

Существует две разновидности считывания ошибок из памяти бортового компьютера автомобиля.

1. Самодиагностика – бортовой компьютер может показать автомобилисту имеющиеся ошибки. Простая процедура позволяет выполнить ремонт без дополнительного оборудования. Минусом считается невозможность определения точного расположения поломки или ее системы – БК укажет только направление, в котором следует искать дефект.
2. Использование диагностического сканера – сложная процедура не выполнимая в домашних условиях. Для нормальной диагностики потребуется подключить к машине ноутбук или планшет со специальной программой. Обычно подобное выполняется исключительно в специализированных мастерских.
