Не работает печка на Лада Приора (причины и ремонт)

С наступлением холодов начинают проявляется и первые неисправности отопителя Лада Приора. Ситуации могут быть разные, в одном случае проблемы могут быть с вентилятором, в другом с заслонками и т.д. Сегодня мы расскажем как правильно выполнить ремонт печки на Приоре своими руками.

Проблемы в системе охлаждения двигателя?

Как показывает практика, большинство неисправностей печки Приора возникает из-за СОД (системы охлаждения двигателя).

В этом случае порядок действий следующий:

1. Проверяем уровень охлаждающей жидкости (ОЖ) в расширительном бачке, чтобы он был между отметками «МИН» и «МАКС». Если ОЖ приходится все время доливать, значит система охлаждения где-то течет. Следует внимательно осмотреть все патрубки на наличие протеканий, а также подтянуть хомуты. Кстати, чтобы в салон быстрее пошел теплый воздух, многие автолюбители зимой специально доливают ОЖ только до метки «МИН». Ведь, чем меньше жидкости будет в системе, тем быстрее она будет нагреваться.

Проверяем циркуляцию ОЖ в СОД, обратив внимание на расширительный бачок

Если циркуляции тосола нет, либо она не достаточная, тогда может быть неисправна помпа (ее следует заменить) или система охлаждения засорилась.

3. Проверяем термостат. Прогреваем двигатель до 75 градусов и щупаем верхний патрубок радиатора (на схеме №13), если он холодный, значит ОЖ циркулирует только по малому кругу, термостат следует заменить на новый.

Если печка дует холодным воздухом, тогда причина может быть в завоздушивании СОД.

Проблемы в элементах отопителя Лада Приора?

Не греет печка на Приоре когда система охлаждения исправна? Тогда сначала следует понять принцип ее работы:

Блок управления отопителем (САУО) получает сигнал от датчика температуры салона (установлен в плафоне салона) и сравнивает ее с температурой, которую выставил водитель. Если разница больше определенного значения (например, больше 2 градусов), то блок САУО посылает управляющий сигнал на моторедуктор заслонки отопителя (ММР), который управляет заслонками отопителя (открывает или закрывает подачу воздуха от радиатор печки).

Если печка дует только холодным или горячим воздухом вне зависимости от регулятора (ручек) на блоке отопителя, это значит не работают заслонки печки и причин этому может быть несколько. Начните с проверки потолочного датчика температуры салона.

После этого заострить внимание на ММР, бывает так, что у него стерается резисторный слой или зубчики шестеренки. Если не дует печка на Приоре или дует но очень плохо, тогда начните с проверки салонного фильтра

Если потока нет вообще, тогда проверьте предохранитель отопителя (F9 на 25А). Если причина не в этом, тогда возможно не работает вентилятор отопителя и его следует заменить. Также его меняют, когда свистит или гудит печка

Если не дует печка на Приоре или дует но очень плохо, тогда начните с проверки салонного фильтра. Если потока нет вообще, тогда проверьте предохранитель отопителя (F9 на 25А). Если причина не в этом, тогда возможно не работает вентилятор отопителя и его следует заменить. Также его меняют, когда свистит или гудит печка.

Напомним, что в предыдущей статье мы предоставили отзывы владельцев про гранту лифтбек. Данный автомобиль — это достойная замена немного устарелой Лада Гранта.

Не стоит забывать и про резистор отопителя, который влияет на скорости вентилятора печки (например, не работает 4-ая скорость печки).

Если печка дует холодным воздухом вместо горячего и Вы убедились, что заслонка открывается полностью, давая потокам воздуха проходить через радиатор, тогда скорее всего проблема в радиаторе отопителя.

Другой причиной неправильной работы печки может быть сам блок управления отопителем Приоры, но не спешите покупать замену, не убедившись в правильности действий (это касается не только блока САУО, но и других элементов печки).

Самый простой способ узнать в чем причина неправильной работы печки — это заменить деталь на рабочую и проверить работоспособность. Покупать новую деталь не обязательно, можно попросить заведомо рабочую деталь у друга, или договориться с продавцом, оставив залог.

Отметим, что если Вы решили сделать свой автомобиль более уютней и теплей, можно установить подогрев сидений или самостоятельно смастерить подогрев руля на приоре. Мы подробно рассказывали про данный тюнинг, поэтому у Вас не должно возникнуть каких-то проблем.

Таким образом, мы рассмотрели все элементы печки Лада Приора. Приступайте действовать по порядку статьи, продвигаясь от простого к сложному, и тогда Вы наверняка сможете выполнить ремонт отопителя Приоры своими руками.

Замена отопительного моторедуктора на «Ладе Приоре»

Прежде всего следует сказать, что замена моторедуктора на «Приоре» с кондиционером и без него производится одинаково, поскольку редуктор находится довольно далеко от этого устройства. Также следует отметить, что на сегодняшний день известно несколько способов снятия моторедуктора с «Приоры». Один из них предполагает снятие только трапеции вместе с дворниками и расширительным бачком, второй позволяет обойтись снятием одного только бачка. Но чтобы воспользоваться этими методами, водитель должен иметь большой опыт самостоятельного ремонта, в противном случае проблемы неизбежны. Поэтому ниже будет рассмотрен третий метод, с полным снятием всех необходимых деталей. Да, он отнимет у автовладельца больше времени, однако что-то сломать при этом практически невозможно. Теперь пора определиться с инструментами. Вот что нам необходимо:

новый моторедуктор для «Приоры»;
2 отвёртки — плоская и крестовая.

Последовательность работы

Сначала потребуется выполнить несколько простых подготовительных операций. Необходимо отсоединить узел дроссельной заслонки и слегка отодвинуть его в сторону.

Чтобы добраться до редуктора «Приоры», шумоизоляцию придётся снимать

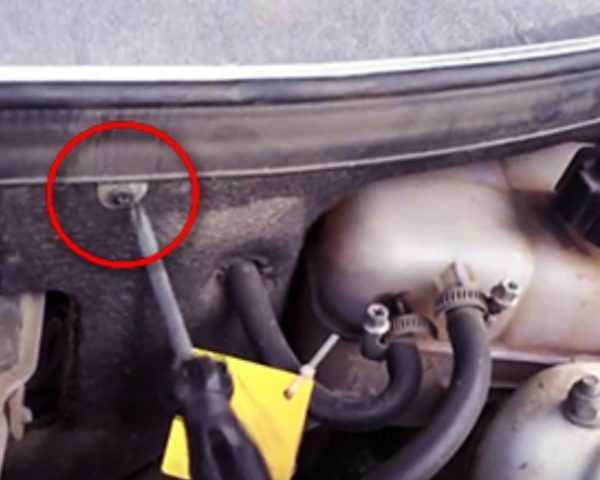

Потом крестовой отвёрткой откручиваются саморезы, удерживающие шумоизолирующий материал.

Рядом с моторедуктором имеется жгут с проводами. Он крепится на пластиковых держателях, которые открываются вручную. Жгут отводится в сторону.

Жгут проводов крепится на двух пластиковых держателях, открываемых вручную

Отопитель держится на трёх саморезах. Его нужно отодвинуть всего на несколько сантиметров

Чтобы достать колодку на датчике заслонки, нужны очень длинные пальцы

Чтобы открыть пружинный фиксатор, его придётся сместить вниз на пару сантиметров

Моторедуктор держится всего на трёх саморезах, откручиваемых крестовой отвёрткой

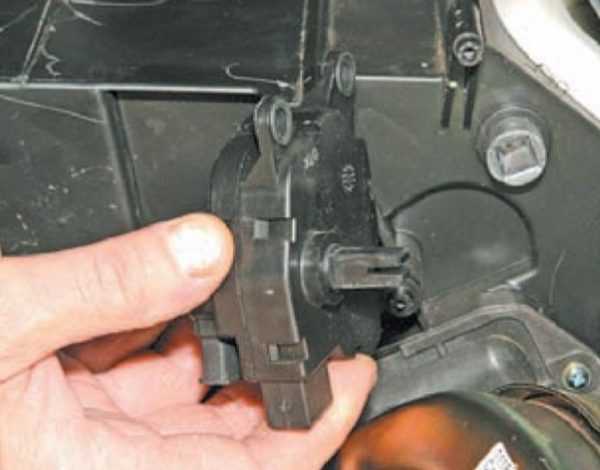

Моторедуктор, освобождённый от крепежа, аккуратно извлекается из ниши

Один знакомый механик для извлечения моторедуктора пользовался весьма оригинальным приспособлением — обычной пластиковой бутылкой на полтора литра. Бутылка эта была срезана наискось так, что получилось некое подобие полукруглого совка. Эта штука аккуратно подсовывалась под моторедуктор, и только после этого откручивались крепёжные саморезы. На мой вопрос, зачем нужны такие сложности, последовал ответ: чтобы шурупы не свалились в двигатель. Присмотревшись внимательнее, я понял, что это решение имеет смысл: если откручиваемый саморез случайно упадёт в поддон двигателя, достать его оттуда будет практически нереально.

Управление отопительной системой

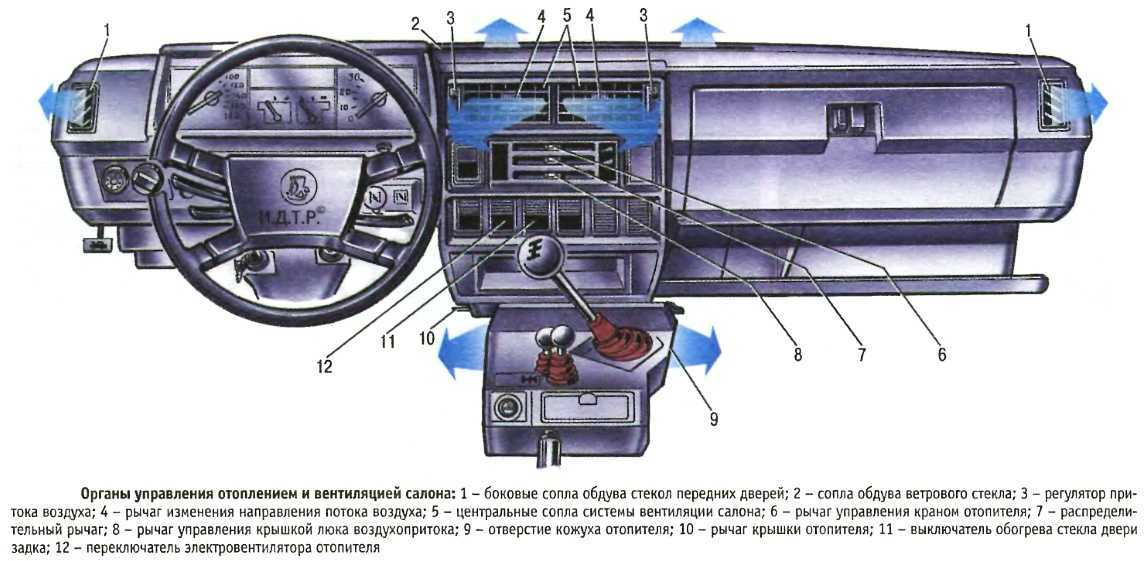

Для управления скоростью и направлением поступающего воздуха в автомобиле имеются переключатели со специальными пометками. С их помощью вы выбираете, каким воздухом должен дуть отопитель: холодным или горячим.

Нужно отметить, что каждый из вышеперечисленных компонентов занимает весомое место в целой отопительной системе. Вышел из строя хоть один из них — функционировать нормально не смогут другие. Каждая труба и трубка, маленький уплотнитель или большой радиатор — это цельная продуманная и поддерживающая друг друга система, требующая правильной эксплуатации и регулярного технического обслуживания.

Меняем салонный фильтр

Есть комплектации Lada Priora, в состав которых входит кондиционер. Это может быть HALLA или Panasonic. Обладателей таких автомобилей также волнует замена печки на Приоре с кондиционером. Но для начала стоит разобраться с самими кондиционерами, которые отличаются не только страной производителя.

HALLA производятся в Корее, а Panasonic — в Тайване. Узнать какой кондиционер установлен в вашей машине можно по визуальному осмотру

Внимание нужно обратить на кнопку, которая располагается по центру панели управления кондиционером. В системе Panasonic имеется кнопка для включения, а HALLA такой кнопки не имеет. Автовладельцы должны регулярно менять фильтр

чтобы в салоне не присутствовало посторонних запахов с улицы, а воздух был чистым. Прежде чем узнать, как поменять фильтр печки на Приоре, нужно знать тип системы, которая установлена в вашем транспорте. Ведь каждая модель охлаждающей системы имеет различные фильтрующие элементы

Автовладельцы должны регулярно менять фильтр. чтобы в салоне не присутствовало посторонних запахов с улицы, а воздух был чистым. Прежде чем узнать, как поменять фильтр печки на Приоре, нужно знать тип системы, которая установлена в вашем транспорте. Ведь каждая модель охлаждающей системы имеет различные фильтрующие элементы.

Фильтр меняется по-разному в зависимости от того, есть в автомобиле кондиционер или нет. Если автомобиль не оснащён механизмом кондиционирования, то действовать необходимо следующим образом:

Открываем капот.

Демонтируем решётку, установленную под стеклом слева. На ней располагаются саморезы, закрытые заглушками. Их необходимо открутить. После выполнения этого этапа доступ к фильтру будет освобождён.

Крышка очистительного компонента удерживается четырьмя болтами, которые необходимо открутить.
Демонтируем крышку, что позволит нам достать фильтр. Освобождённое место очищаем от возможного загрязнения и мусора.
Ставим новый фильтрующий элемент и собираем автомобиль в обратной последовательности.

Если в автомобиле установлен охлаждающий механизм, то действия будут немного отличаться.

Открываем капот и находим необходимую деталь.
Отгибаем обивочный материал.
Если установлен Панасоник, то защёлку на фильтрующем элементе нужно открутить. С охлаждающим устройством Халла потребуется зажать защёлку, что приведёт к открыванию крышки.
Достаём фильтр, который уже отслужил своё и на его место ставим новый, который потребуется скрутить при помощи прорезей в корпусе.
Устанавливаем крышку и все детали на своё место.

Описание конструкции

Детали отопителя:1 — крышка фильтра;2 — фильтр системы отопления и вентиляции;3 — корпус отопителя;4 — микромотор-редуктор заслонки отопителя;5 — радиатор отопителя;6 — дополнительный резистор вентилятора отопителя;7 — вентилятор отопителя

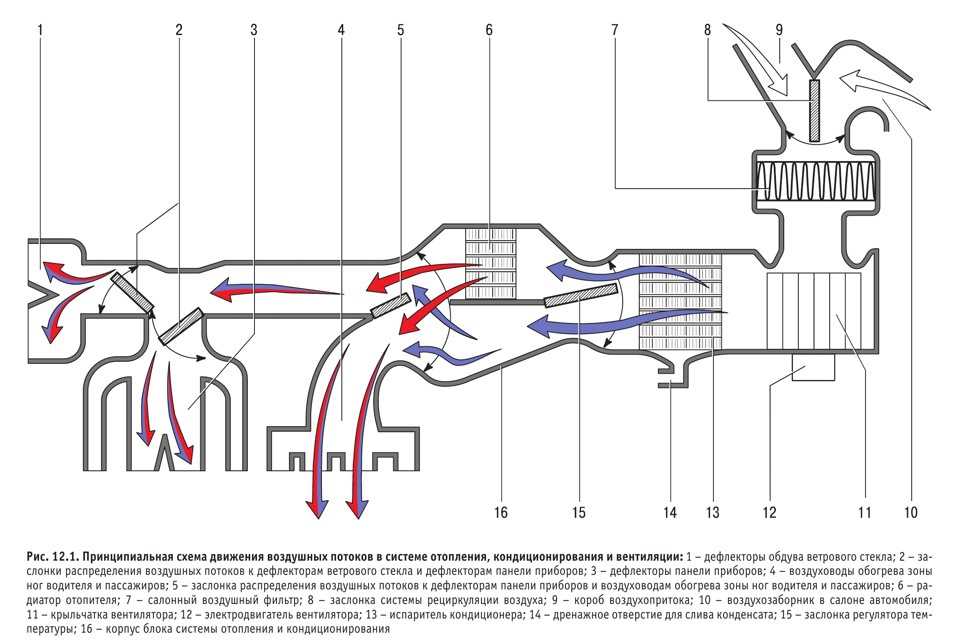

Автомобиль оборудован системой отопления и вентиляции, которая служит для создания наиболее комфортных условий для водителя и пассажиров независимо от погодных условий. В систему отопления и вентиляции входят: отопитель, вентилятор отопителя, датчик температуры воздуха в салоне, корпус воздухораспределителя, воздуховоды и дефлекторы. Воздух из отопителя поступает в корпус воздухораспределителя, а затем в воздуховоды. По ним воздух подводится к решеткам обдува ветрового и боковых стекол, к центральным и боковым дефлекторам на панели приборов, а также к ногам водителя и пассажиров.

Блок управления отоплением и вентиляцией

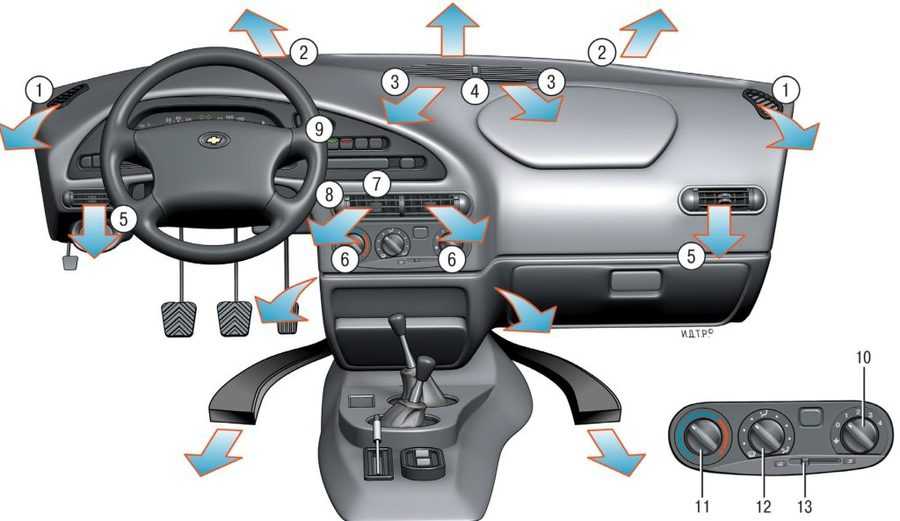

Управление системой осуществляется поворотом рукояток, расположенных на блоке управления отоплением и вентиляцией. Блок управления установлен на консоли панели приборов.

Датчик температуры воздуха в салоне

Для поддержания заданной температуры воздуха в салоне автомобиля на постоянном уровне предназначен датчик температуры воздуха в салоне, установленный в накладке обивки потолка.

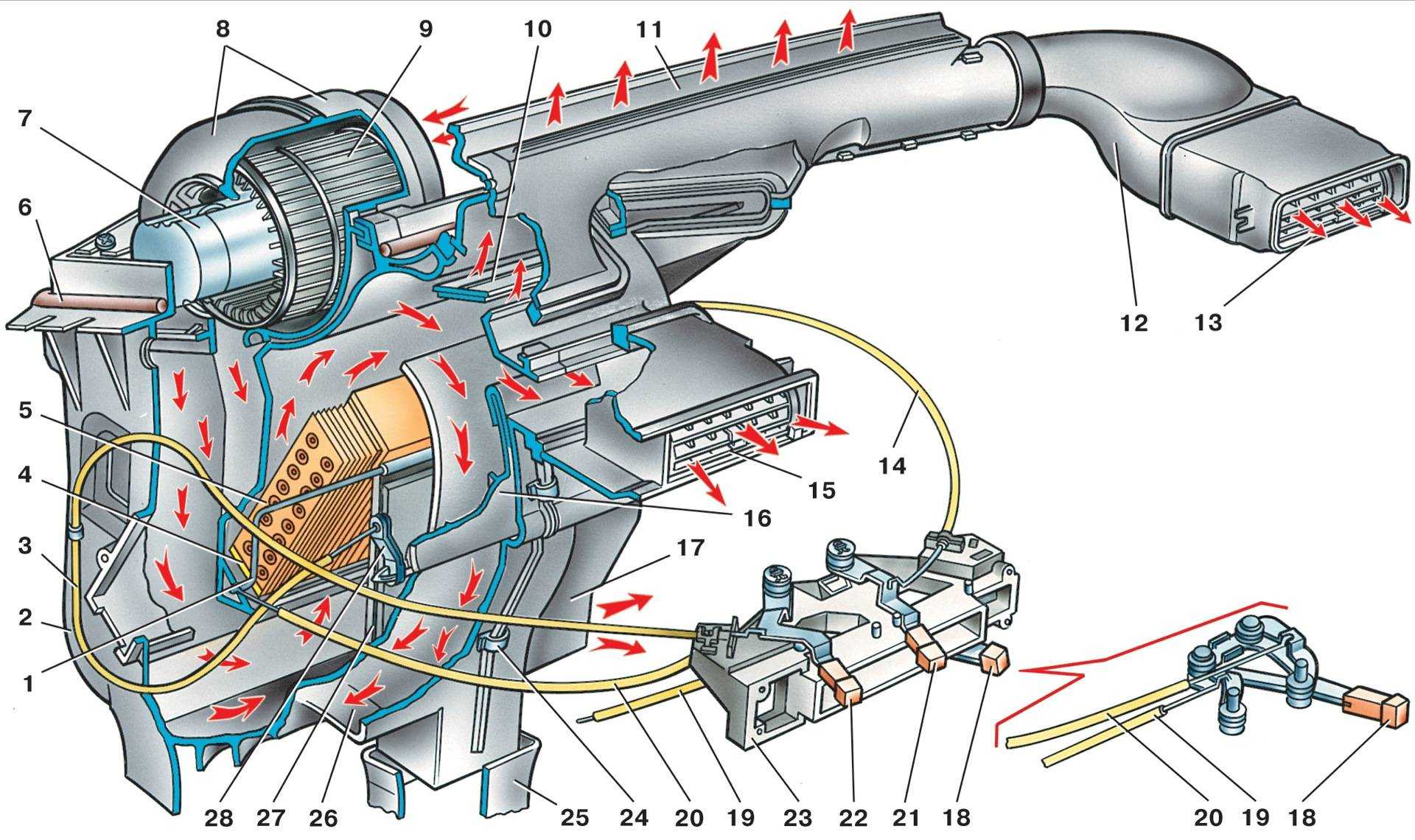

Отопитель в сборе:1 — микромотор-редуктор заслонки отопителя;2 — заслонка управления отопителем;3 — дополнительный резистор вентилятора отопителя; 4 — шланг обдува электродвигателя вентилятора; 5 — вентилятор отопителя; 6 — крышка фильтра системы отопления и вентиляции

Отопитель установлен в моторном отсеке под правой облицовкой ветрового окна и крепится к щитку передка. На входе в отопитель установлен фильтр для очистки воздуха, поступающего в систему отопления и вентиляции.

В корпусе отопителя установлены вентилятор отопителя, радиатор отопителя, фильтр системы отопления и вентиляции, дополнительный резистор вентилятора и заслонка управления отопителем, связанная с регулятором температуры. Радиатор отопителя соединен шлангами с системой охлаждения двигателя. Через радиатор отопителя постоянно циркулирует охлаждающая жидкость. Заслонка управления отопителем направляет наружный воздух на радиатор отопителя или минуя его. В промежуточных положениях заслонки часть воздуха проходит через радиатор, а остальная часть в обход радиатора. В крайних положениях заслонки весь воздух проходит через радиатор или минует его.

Микромотор-редуктор заслонки отопителя:1 — микромотор-редуктор;2 — датчик положения заслонки;3 — выходной вал

Заслонка управления отопителем поворачивается микромотор-редуктором, установленным слева на корпусе отопителя. Выходной вал микромотор-редуктора связан с осью заслонки.

Расположение корпуса воздухораспределителя и воздуховодов на панели приборов: 1 — воздуховод бокового дефлектора;2 — воздуховод обдува стекол;3 — корпус воздухораспределителя;4 — заслонка;5 — мотор-редуктор заслонок;6 — воздуховод обдува ног водителя и пассажиров

Корпус воздухораспределителя и воздуховоды закреплены с обратной стороны панели приборов. В корпусе воздухораспределителя находятся заслонки управления воздушным потоком, которыми управляет регулятор распределения потоков воздуха. Заслонки поворачивает мотор-редуктор, установленный на корпусе воздухораспределителя. Управляя заслонками, регулятор направляет потоки воздуха через воздуховоды к центральным и боковым дефлекторам, к ногам водителя и пассажиров, а также к соплам, расположенным в панели приборов, для обдува ветрового стекла и стекол передних дверей. При движении автомобиля воздух нагнетается в салон скоростным напором через отверстия в правой облицовке ветрового окна. Для увеличения подачи воздуха в салон во время движения автомобиля, а также на стоянке служит вентилятор отопителя. Интенсивность подачи воздуха определяется скоростью вращения вентилятора. Электродвигатель вентилятора в зависимости от подсоединения дополнительного резистора может вращаться с четырьмя скоростями.

Отверстие для выхода воздуха в обивке багажника

Из салона автомобиля воздух выходит через клапаны, установленные на задней панели багажника, за бампером. В задней части обивки багажника, напротив клапанов, выполнены отверстия для выхода воздуха.

Клапаны выхода воздуха из салона (при снятом заднем бампере)

При загрузке багажника не закрывайте отверстия для выхода воздуха в обивке багажника.

ЗРИ В КОРЕНЬ

Заменить головного лампы света проще справа. Доступу к фаре левой мешает аккумулятор, его зачастую снять лучше. Особенно если рука мозолистая и как не пальцы у пианиста. И все же в большинстве случаев пружинную застегнуть защелку лампы Н4 удается, пусть и не с раза первого. Доступ к поворотнику более-менее Для.

приемлемый замены ламп противотуманок придется землю на лечь и отвернуть крепеж углового экрана бампером под. Работа грязная и ужасно неприятная, слякоть в особенно. Спрашивается, что мешало предусмотреть окна технологические в брызговиках, как сделано на многих автомобилях? французских

Замена радиатора отопителя Рено Логан

Замена радиатора печки Рено Логан требует, в первую очередь, детального знания конструкции этого автомобилях. В машинах разных марок и моделей эта операция выполняется по-разному. Чтобы только добраться до этой детали на Логане, мастеру придется снять не только приборную панель, но и добрую часть декоративной обшивки салона. Разумеется, перед тем, как снять вышедший из строя радиатор, необходимо будет дать двигателю остыть (а это занимает полтора-два часа) и слить из бачка всю ОЖ.

Сложность этой процедуры на Логане заключается в том, что в этом автомобиле не предусмотрено специальное отверстие для слива антифриза. Поэтому мастеру придется воспользоваться для этой цели вакуумным насосом

Более того: работать даже с холодным антифризом нужно крайне осторожно, так как пары этой жидкости ядовиты

Только после того, как ОЖ в системе не останется, начинается собственно сама замена радиатора отопителя Логан. Прежде, чем открутить элементы крепления этой детали, мастер отсоединяет патрубки, по которым циркулирует антифриз. Если те изношены и сильно загрязнены, пользуясь случаем, можно заменить и их – это едва ли сильно увеличит стоимость ремонта.

Когда новый агрегат займет свое штатное место, мастер, прежде чем залить ОЖ, проверяет герметичность всех соединений. Справедливости ради скажем, что полностью быть уверенным в том, что ничего не подтекает, можно будет лишь после того, как новый элемент будет подключен и проверен в работе.

Добросовестный специалист обязательно порекомендует владельцу машины первые несколько дней особо внимательно следить за уровнем ОЖ, чтобы, если та все же где-то подтекает, своевременно это обнаружить.

Как видите, замена радиатора печки на Рено Логан – процедура весьма непростая. Поэтому, не имея опыта в этом деле, самостоятельно за нее лучше не браться, а доверить дело специалистам СТО. Они возьмут на себя ответственность и за качество замены, и за качество самого нового радиатора – разумеется, если тот приобретен в автосервисе.

Ремонт отопительной системы своими руками

Чтобы поменять ту или иную деталь системы отопления, совсем необязательно обращаться за помощью к специалистам. Это поможет сэкономить время, но не финансы. Если следовать рекомендациям, можно заменить некоторые узлы системы самостоятельно.

Вентилятор отопителя

Замена вентилятора печки Калина под силу даже новичкам. Основная проблема – в его расположении. По этой причине большую часть времени занимает не замена детали, а ее демонтаж.

Замена вентилятора со снятием панели

Способ рекомендован инженерами «АвтоВАЗа», но он не самый простой. Далеко не все решаются им воспользоваться в условиях обычного гаража. При выполнении работ нужно следовать инструкции:

Сначала следует обесточить бортовую сеть, отсоединив клеммы аккумулятора.
Слить всю охлаждающую жидкость, извлечь салонный фильтр.
Открутив гайки крепления, опустить рулевую колонку в крайнее нижнее положение.
Выключатель стоп-сигналов освободить от проводов, отщелкнув фиксаторы, снять обивку со стоек.
Открутить саморезы и убрать переднюю панель (облицовку), далее снять торпедо вместе с дефлекторами.
Теперь можно приступать к демонтажу вентилятора. Для этого нужно отсоединить от него клемму с проводами, снять шланг вентиляции, открутить крепёжные гайки.

После установки нового вентилятора все дальнейшие действия осуществляются в порядке, обратном демонтажу. Процедура требует внимания и аккуратности, занимает немало времени. В некоторых моментах потребуется помощь второго человека.

Замена вентилятора без снятия панели

Снимать всю приборную панель только из-за вентилятора печки нецелесообразно. Заменить устройство можно и без снятия торпедо – нужно только приподнять его правую сторону. Далее следует «вооружиться» ножом и фонариком и залезть под панель. Шумоизоляция отрезается, откручиваются крепёжные элементы, и замена моторчика печки Калина становится гораздо проще. Данный способ значительно сэкономит время и нервы, хотя и создаст некоторые неудобства.

Замена регулятора температуры

Для демонтажа детали и ее замены необходимо снять блок управления в сборе. Процедура выглядит следующим образом:

бортовая сеть обесточивается путем снятия «минусовой» клеммы с аккумулятора;
магнитола (если есть) извлекается, и от нее отцепляется клеммная колодка проводов;
рычаг управления заслонкой снимается;
далее демонтируется ручка регулятора температуры и направления воздушных потоков;
в нижней части блока управления расположены заглушки – их нужно снять и открутить под ними крепёжные винты;
центральную консоль следует аккуратно потянуть на себя;
после снятия консоли отсоедините клеммные колодки от переключателей.

После замены все собирается в обратной последовательности. Эта операция проста, и для работы понадобится только пара разных отвёрток.

Замена радиатора отопителя без снятия панели

Поменять радиатор печки на Ладе Калине, как и на всех переднеприводных автомобилях ВАЗ, – непростая задача. Придется демонтировать большую часть передней панели. Для работы понадобится новый радиатор отопителя, шланги, хомуты, болгарка и стандартный набор инструментов. Сначала нужно провести некоторые манипуляции в подкапотном пространстве:

слить из системы охлаждения антифриз;
снять аккумулятор, корпус воздушного фильтра, обеспечив беспрепятственный доступ к патрубкам отопителя;
от печки в подкапотном пространстве нужно отсоединить все резиновые патрубки, открутить гайку крепления металлического щитка, который прикрывает шланги, идущие к печке в салон.

Теперь нужно перейти в салон и выполнить следующие действия:

открутив три гайки крепления, демонтировать педаль газа;
отвести как можно дальше в сторону педаль тормоза;
сделав надрез на металлическом щитке, отрезать ножом патрубки радиатора;
вывернуть крепёжные винты и вытащить радиатор отопителя в сторону педалей.

На верхний отвод радиатора насаживается шланг с более толстым окончанием, на нижний – с более узким. Другие концы, не путая, нужно установить вместо старых. Место, где шланги из салона выходят в подкапотное пространство, желательно обработать шумоизоляционным материалом.

Замена радиатора печки поможет решить проблему недостаточного обогрева. Ввиду трудоемкости большинства работ по устранению неисправностей системы отопления цены на такие услуги на специализированных СТО могут показаться весьма высокими. Неудивительно, что появилось немало «народных» способов ремонта.

Проводим диагностику

Если за окном холодно, а салон не может нормально прогреться, то нужно проверить работу системы охлаждения, которая имеет непосредственное влияние и на обогрев салона.

Уровень охлаждающей жидкости

С этой целью необходимо открыть капот, и на непрогретом моторе проверить, где находится охлаждающая жидкость.

Если её уровень в бачке располагается между минимальной и максимальной отметками, то всё в порядке. Но, при снижении этого уровня, возможны проблемы с герметичностью системы охлаждения, а это приводит к понижению давления внутри системы. Если проблему не устранить, то печка не сможет прогревать воздух в салоне достаточно эффективно.

Термостат

Это термостат родной Luzar

Речь идёт о возможном заедании клапанов термостата в положении, где охлаждающая жидкость циркулирует только по большему кругу. Так что, в холодный период охлаждающая жидкость не будет прогреваться до нормальной температуры, поэтому и в салоне теплее не станет.

Расположение термостата под капотом

Убедиться в наличии именно этой поломки можно по тому, что машина, пребывая в пробках, начинает очень быстро перегреваться. К тому же, при передвижении по трассе со стабильной скоростью, мотор теряет свою температуру слишком быстро, если говорить о холодном времени года. Впрочем, даже если этих «симптомов» у вашего автомобиля не наблюдается, то это ещё не значит, что термостат работает надлежащим образом. Вполне возможно, что его недоработка заключается только в ощутимых проблемах с отопителем салона.

Для ещё более сложных случаев можно проверить патрубки, которые подключаются к радиатору отопителя. В нормальном состоянии один из них должен быть горячим, а другой — лишь немного теплым. Если же второй из патрубков очень холодный, то это укажет на то, что в вашем автомобиле забился печной радиатор. Прочистить его так просто не удастся. Скорее всего, придётся полностью снимать всю печку.
