Замена радиатора печки калина: доступные способы

Почему не дует печка после замены термостата

Если термостат новый, и после его замены печка не дует теплом, значит, либо данная деталь неисправна, либо причина кроется в чём-то другом. В таком случае нужно извлечь термостат и включить печку. Если она греет, значит, причина именно в термостате: он неисправен, и его нужно вернуть назад в магазин. Если же нет, придётся искать причину в иных автомобильных комплектующих.

Не работает вентилятор

Наиболее банальная причина. Воздух вообще не поступает в салон. Естественно, печка будет работать, но её «сил» очень мало для обогрева целого салона. В таком случае придётся заменить вентилятор или электронику, которая им управляет. В некоторых случаях достаточно замены соответствующего предохранителя.

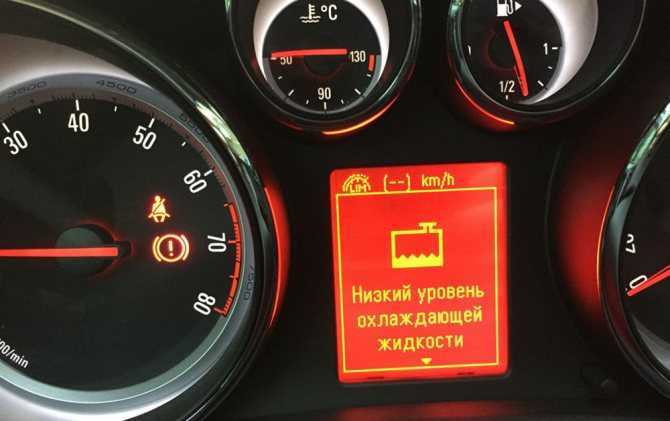

Низкий уровень антифриза

Недостаточный уровень охлаждающей жидкости также можно рассматривать как причину поступления в салон холодного воздуха. Хотя это маловероятно, так как большинство автомобилей оснащены специальными датчиками уровня тосола. Например, если из-за пробоины в бачке или течи в радиаторных патрубках вытекает охлаждающая жидкость, то есть в печку поступает практически холодная жидкость, в салон будет поступать исключительно холодный воздух. Чтобы устранить эту проблему, достаточно долить антифриз или тосол до необходимого уровня.

Забит радиатор печки

В данном случае может быть несколько причин:

• использование воды – она образовывает накипь на стенках в системе, а также вызывает ржавление металлов;
• неправильное смешивание охлаждающих материалов (тосола и антифриза), что приводит к появлению осадков и забиванию тонких радиаторных трубок;
• устранение течи радиатора герметиками. Этот способ называется «лечим – калечим». Из-за излишков герметика закупориваются ходы в радиаторе, что не позволяет жидкости нормально циркулировать и тем самым «разогреваться».

Вышла из строя помпа мотора

Это насос, который служит для прокачки горячей жидкости по всей системе. То есть, помпа ведёт горячую жидкость из основного блока мотора по патрубкам и после направляет её в радиаторы с целью охлаждения (или обогрева салона). Наиболее частые поломки помпы следующие:

• заклинила помпа – не вращается её внутренняя часть – «крыльчатка» или в целом помпа;
• порвался ремень коленвала, из-за чего помпа не вращается, из-за чего печка не греет;
• использование некачественных охлаждающих жидкостей, которые «съедают» внутреннюю часть крыльчатки. Физически шкив детали вращается, но «прокачка» жидкости по системе проходит на максимально низком уровне. В таком случае печка также не будет греть.

При возникновении всех выше описанных проблем помпу придётся заменить (поскольку ремонту она не подлежит). Возьмите себе на заметку первые признаки необходимости замены помпы: посвистывания под капотом, а также холодный шланг после помпы, но горячий до неё.

Пробитая прокладка головки мотора

Блок двигателя и его головка соединены между собой специальной прокладкой. Если она пробита, то антифриз, вода или тосол будут уходить в глушитель или цилиндры (о чём укажет белый и густой дым, исходящий из глушителя). То есть в системе будет недостаточно охлаждающей жидкости (или возникнут воздушные пробки), из-за чего печка не сможет качественно прогревать салон. В таком случае необходимо максимально быстро выполнить замену прокладки головки блока, чтобы не «убить» мотор.

Ну что же, надеемся, эта статья была полезной для вас, и благодаря ей вы сможете найти исинную причину поступления в салон исключительно холодного воздуха. А также сумеете её максимально быстро исправить. Желаем удачи!

Основные неисправности

Со временем, как и у всех деталей, может случится поломка радиатора печки. Определить ее, можно по ряду характерных симптом. Для начала, выясним род поломки: засорение каналов и сот, или трещина на корпусе радиатора.

Наиболее опасной поломкой, считается утечка. Она может быть, как в одном месте, так и в нескольких местах одновременно. Симптомов, помогающих определить данную неисправность, в принципе нету. Для обнаружения утечки радиатора ВАЗ, достаточно просто визуально осмотреть места соединений, и всю систему в целом. Если где-не-будь, будут обнаружены следу охлаждающей жидкости, то Вам будет необходимо провести ремонт данной области.

Места утечки тосола

‘); if(«undefined»===typeof loaded_blocks_drive){loaded_blocks_drive=[]; function n(){var e=loaded_blocks_drive.shift(); var t=e.adp_id; var r=e.div; var i=document.createElement(«script»); i.type=»text/javascript»; i.async=true; i.charset=»utf-8″; i.src=»https://www.drivenetwork.ru/data/»+t+».js?async=1&div=»+r+»&t=»+Math.random(); var s=document.getElementsByTagName(«head»)||document.getElementsByTagName(«body»); s.appendChild(i); var o=setInterval(function(){if(document.getElementById(r).innerHTML&&loaded_blocks_drive.length){n(); clearInterval(o)}},50)} setTimeout(n)}loaded_blocks_drive.push({adp_id:e,div:t})})(47602)

Причина утечки может быть в износе патрубков, или в повреждении радиатора Лада Калина, при ударах или вибрации. Если радиатор медный, то его можно починить, а вот если он изготовлен из алюминия, то тогда, скорее всего, понадобится его замена.

При засорении каналов, печка перестает излучать тепло, и тогда, необходимо будет прочистить патрубки, или заменить их на новые.

Этапы работ

Опытные авторемонтники знают, что выполнить замену печки на автомобилях Калина можно как с полным снятием центральной консоли, так и без разборки торпедо автомобиля.

Способ первый: Замена без демонтажа центральной консоли

Машина загоняется в помещение, после чего необходимо дождаться полное остывание мотора, что позволит безопасно провести все работы. Далее с аккумулятора снимается клемма (+).
Следующим шагом в заранее подставленную емкость сливают старый антифриз, делается это через откручивание специализированной пробки внизу радиатора системы охлаждения. После чего демонтируют корпус воздушного фильтра и его патрубка воздухоподачи, что откроет свободный доступ к креплению радиатора печки в подкапотном пространстве автомобиля.

Открутив гайку крепления и сняв патрубки подачи и отвода охлаждающей жидкости на систему отопления, переходим к демонтажу поврежденной детали в салон машины.
Следующим шагом является демонтаж педали газа. Предварительно ее необходимо отсоединить от тросика управления. Далее разбираются декоративные накладки на рулевой колонке, снимаются с нее все узлы управления дворниками и сигналами поворотников.

Далее демонтируем и саму колонку, открутив четыре гайки ее крепления в районе электроусилителя руля и болт крепления карданчика на рулевой рейке

Это откроет доступ к посадочному месту радиатора отопителя.

Важно! Необходимо сделать пометку на карданчике, рулевой колонке и рейке, что позволит при обратной установке не измениться правильному положению руля, иначе его придется откручивать и заново правильно устанавливать. Сняв колонку, получаем доступ к декоративной накладке радиатора печки, откручиваем ее три самореза крепления, и с помощью ножовки спиливаем нижнюю боковую часть пластикового корпуса системы отопления единым куском, при монтаже его необходимо приклеить обратно.

Сняв колонку, получаем доступ к декоративной накладке радиатора печки, откручиваем ее три самореза крепления, и с помощью ножовки спиливаем нижнюю боковую часть пластикового корпуса системы отопления единым куском, при монтаже его необходимо приклеить обратно.

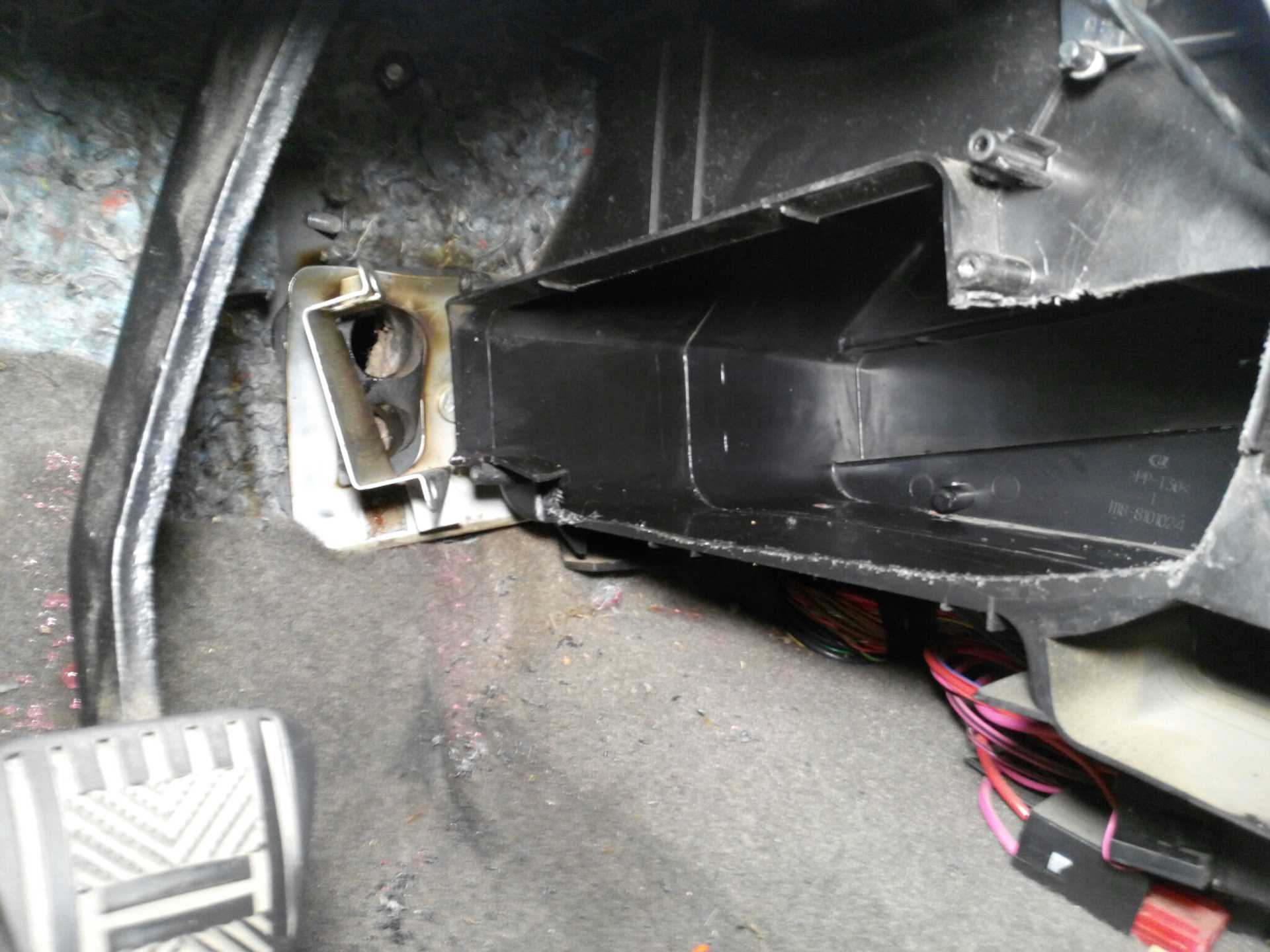

Выпилив часть пластикового кожуха, неисправную деталь отопителя можно демонтировать, подложив на пол салона машины старую ветошь, что позволит остаткам антифриза не попасть на пол.

На этом демонтаж окончен. Установив на посадочное место новую деталь, приступаем к монтажу всех снятых узлов автомобиля в обратном порядке.

Вариант второй: замена с полной разборкой торпедо

Следуя приведенной инструкции как снять старый радиатор, необходимо повторить вышеописанные первые четыре пункта этапы работы (за исключением демонтажа педали газа и рулевой колонки). Далее выполняем такие действия:

1. Полностью снимаем декоративные накладки панели приборов, на центральной консоли вынимаются магнитола и блок управления климат-контроля.
2. Демонтируем все воздуховоды и накладку перед лобовым стеклом, что откроет доступ к девяти болтам крепежа торпедо. Откручиваем болты и демонтируем панель.
3. Снимаем весь кожух печки, выкрутив его крепеж (из боковых ребер жесткости кузова). Снимаем старую печку, и устанавливаем новую.
4. Возвращаем на место все снятые элементы (в обратном порядке).

Полностью собрав, в систему охлаждения, заполняем систему новым антифризом и внимательно осматриваем все соединения на предмет утечек. Все, ремонт завершен, автомобиль можно эксплуатировать.
Также смотрите пошаговую видео инструкцию по замене радиатора печки на автомобилях Лада Калина:

Замена радиатора печки Лада Калина

Все владельцы отечественных автомобилей Лада Калина знают, что снятие и замена радиатора печки в данной модели сопряжена с некоторыми сложностями ввиду конструктивных особенностей авто, но бывалые «калиноводы» знают, как заменить основной элемент отопительной системы своими руками и мы готовы рассказать вам о таком ремонте во всех подробностях.

Недолговечность радиаторов печки, устанавливаемых в Калине, вызвана тем, что алюминий, из которого изготавливается данная деталь, очень быстро приходит в негодность при контакте с агрессивными современными антифризами. Что бы процедуру замены не приходилось повторять часто, приобретайте качественные запчасти!

Выбор качественных запчастей и необходимый инструмент

Новые детали системы отопления для отечественных автомобилей представлены в широком ассортименте на рынке запчастей, но не каждый производитель поставляет качественные детали, имеющие продолжительный безаварийный эксплуатационный срок, поэтому предпочтение при выборе, стоит отдать узлам, имеющим оригинальные артикулы ЛАДА и приобрести следующие узлы:

• радиатор печки (ориг. арт. 11180-8101060-00);
• набор армированных патрубков системы охлаждения (арт. Ремкомплект 234РШ)
• металлические стяжки 2шт;
• антифриз.

Снятие радиатора печки на Лада Калина проводится без применения специализированного инструмента, достаточно запастись стандартным набором автослесарных ключей, а именно:

• ключи рожково-накидные (набор);
• отвертки и плоскогубцы;
• ножовка (понадобится в случае проведения работы без снятия торпедо);
• емкость для слива старой охлаждающей жидкости;
• перчатки для безопасности рук.

На начало 2019 года, стоимость работы по замене радиатора отопителя в специализированных сервисах ЛАДА составляет 6 — 8 тыс. рублей. Частные автомастерские оценивают данную работу примерно в 5 тысяч, а внимательно изучив нижеприведенную инструкцию, можно без особых трудностей провести весь ремонт своими руками, что существенно поможет сэкономить бюджет владельца Калины.

Этапы работ

Опытные авторемонтники знают, что выполнить замену печки на автомобилях Калина можно как с полным снятием центральной консоли, так и без разборки торпедо автомобиля.

Способ первый: Замена без демонтажа центральной консоли

1. Машина загоняется в помещение, после чего необходимо дождаться полное остывание мотора, что позволит безопасно провести все работы. Далее с аккумулятора снимается клемма (+).
2. Следующим шагом в заранее подставленную емкость сливают старый антифриз, делается это через откручивание специализированной пробки внизу радиатора системы охлаждения. После чего демонтируют корпус воздушного фильтра и его патрубка воздухоподачи, что откроет свободный доступ к креплению радиатора печки в подкапотном пространстве автомобиля.

Открутив гайку крепления и сняв патрубки подачи и отвода охлаждающей жидкости на систему отопления, переходим к демонтажу поврежденной детали в салон машины.
Следующим шагом является демонтаж педали газа. Предварительно ее необходимо отсоединить от тросика управления. Далее разбираются декоративные накладки на рулевой колонке, снимаются с нее все узлы управления дворниками и сигналами поворотников.

Выпилив часть пластикового кожуха, неисправную деталь отопителя можно демонтировать, подложив на пол салона машины старую ветошь, что позволит остаткам антифриза не попасть на пол.

На этом демонтаж окончен. Установив на посадочное место новую деталь, приступаем к монтажу всех снятых узлов автомобиля в обратном порядке.

Вариант второй: замена с полной разборкой торпедо

Следуя приведенной инструкции как снять старый радиатор, необходимо повторить вышеописанные первые четыре пункта этапы работы (за исключением демонтажа педали газа и рулевой колонки). Далее выполняем такие действия:

1. Полностью снимаем декоративные накладки панели приборов, на центральной консоли вынимаются магнитола и блок управления климат-контроля.
2. Демонтируем все воздуховоды и накладку перед лобовым стеклом, что откроет доступ к девяти болтам крепежа торпедо. Откручиваем болты и демонтируем панель.

Снимаем весь кожух печки, выкрутив его крепеж (из боковых ребер жесткости кузова). Снимаем старую печку, и устанавливаем новую.
Возвращаем на место все снятые элементы (в обратном порядке).

Полностью собрав, в систему охлаждения, заполняем систему новым антифризом и внимательно осматриваем все соединения на предмет утечек. Все, ремонт завершен, автомобиль можно эксплуатировать. Также смотрите пошаговую видео инструкцию по замене радиатора печки на автомобилях Лада Калина:

Доработка заменой

Очевидным кажется такой вариант: спидометр с тахометром можно оставить на месте, а дисплей компьютера заменить. В действительности подобную замену выполнить сложно. Бортовой компьютер в «Калине-2» интегрирован в схему приборки, поэтому избавиться от него нельзя. Блок комбинации приборов обычно заменяют в сборе, а сторонние фирмы смогли подготовить несколько подходящих решений.

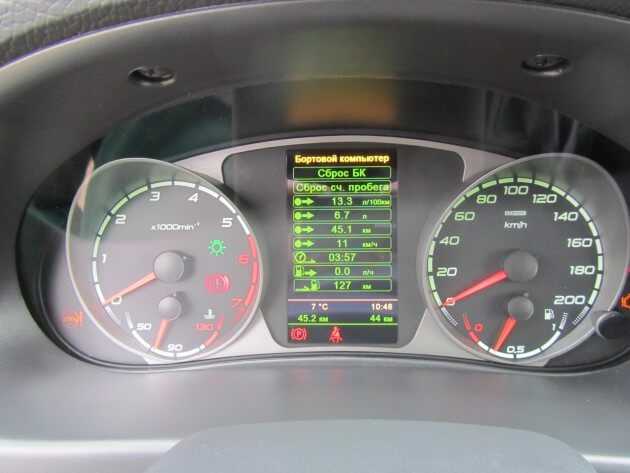

Приборка с компьютером от сторонней фирмы (вариант 1)

Приборка с компьютером от сторонней фирмы (вариант 2)

Приборка обновлённой Приоры, ИТЭЛМА

Можно установить более «сложную», чем в «Калине», приборную панель, выпущенную фирмой ИТЭЛМА. Эта компания – поставщик электроники для всех автомобилей ВАЗ. Выбор оставим за владельцем. Удачного тюнинга!

Замена вентилятора

Добираться до агрегата удобнее всего со стороны пассажирского кресла, которое придется демонтировать, чтобы не пришлось заниматься акробатикой внутри салона. Полозья кресла держатся 4 гайками размером 13 мм, открутить их не составит труда. Дальнейшие работы по замене вентилятора производятся в такой последовательности:

1. Извлечь салонный фильтр, убрать из проема грязь и пыль.
2. Открутить 4 самореза, находящихся на задней стенке бардачка, и еще один — под правой решеткой отопителя.
3. Снять со стойки пластиковую накладку и открутить 2 самореза, которые крепят панель и узел обдува.
4. Демонтировать узел обдува, поднять пластмассовую панель и ослабить 2 находящиеся под ней гайки крепления вентилятора.
5. Торпедо максимально отодвинуть назад и зафиксировать. Турбину снимать надо снизу, из положения лежа.

Не следует спешить менять вентилятор, когда он работает только на 1 скорости и переключатель печки стоит на максимуме. Это верный признак, что вышел из строя резистор, находящийся снизу за бардачком. Деталь представляет собой небольшую пластиковую панель зеленого цвета с разъемом для подключения. Замена резистора печки проводится без всякой разборки, надо лишь отсоединить разъем и открутить 2 самореза, которые крепят его к кузову.

Панель управления обогревом салона

Исправная работа системы отопления в автомобиле важна круглогодично. В то же время с приближением зимы исправность отопительной системы приобретает исключительное значение. Эффективная работа печки на Калине обеспечивает комфортное пребывание в салоне автомобиля, а также обзорность для водителя.

Система отопления Лада Калина не отличается от аналогичных устройств в других автомобилях. Несмотря на надежную и простую конструкцию, которую имеет печь Калина, это устройство требует периодического обслуживания.

Ремонт радиатора печки

Сразу стоит обратить внимание, чтобы сменить печку Калины — нужно сделать очень трудоемкую задачу. Производитель этого авто предоставляет фирменный мануал, где описаны ремонты при самых распространенных поломках. Смена радиатора входит в число инструкций

Смена радиатора входит в число инструкций.

Народные умельцы разработали свою собственную лазейку, как можно выполнить ремонт без существенных затрат сил и времени. Но, когда выполняется замена печки Калина, нужно будет вырезать кусок корпуса под обшивкой, чтобы можно было извлечь радиатор, не разбирая приборной панели.

Этапы ремонта

• Загоняем машину на яму, глушим авто и откидываем провода с АКБ.
• Сливаем антифриз из теплового контура печки. Слив находится внизу. Нужно выкрутить болтик. Желательно не откручивать пробку на бачке с антифризом в капоте, чтобы жидкость поменьше разбрызгивалась. Пусть себе стекает понемногу.

• Переходим в салон. Отодвигаем передние сиденья и откидываем спинки назад. Если радиатор меняет человек с крупной комплекцией, то лучше всего, переднее сиденье вовсе демонтировать, а на пассажирском откинуть спинку назад и застелить его клеенкой и каким-нибудь одеялом.
• Снимаем обшивку руля (держится на 4 болтиках).

Отводим педаль газа в сторону (для этого откручиваем крепеж).

Снимаем стопорное кольцо на штоке вакуумного усилителя тормоза.

Заглядываем под капот и откидываем патрубки, по которым циркулирует антифриз.

Переходим в салон и маленькой болгаркой делаем технологический вырез (как на фото), чтобы можно было вынуть изношенный радиатор.

• Достаем радиатор и ставим на его место новый.
• Собираем все элементы в обратной последовательности.

Замена печки Калина таким способом на порядок легче и быстрее. Единственным минусом является необходимость резки корпуса. Новый автомобиль вряд ли кто-то станет курочить. Но если транспорт уже успел отколесить 8 лет, то рука у владельца Калины не будет дрожать, так как замена радиатора в автосервисе стоит в 7 раз дороже, чем покупка нового.

Замена радиатора печки Лада Калина без снятия панели: фотоотчёт, видео

Замена радиатора отопителя на Ладе Калине проводится не часто, но если случилась поломка, то проблемами не обобраться, поскольку находится он внутри приборной панели. Зачастую автомобилисты доверяют этот процесс автосервису, но находятся и те, кто хочет сделать это своими силами.

На видео замена радиатора печки без снятия торпеды:

Два способа замены радиатора печки

Существует два способа замены радиатора отопителя на Калине. Один простой, но требует придельной аккуратности, поскольку существует вероятность попадания охлаждающей жидкости на ЭБУ (не удачное расположение ЭБУ тому виной). Второй сложный, поскольку требует демонтажа многих деталей. Стоит рассмотреть оба способа.

Вариант первый (без снятия панели)

Начнем с более простого способа демонтажа. Рассмотрим последовательность действий:

Снимаем «клемму-минус». Демонтируем кожух руля. Для этого необходимо выкрутить 4 болта крепления. Снимаем накладки педалей.Сняли руль и педальный узел
Педаль акселератора утапливаем до конца, и откручиваем крепление тормоза.Откручиваем крепление тормоза на Лада Калина
Снимаем патрубки радиатора отопителя. Отпиливаем нижнюю часть панели. Отпиленный кусок с панели Вынимаем радиатор. Здесь придется немного помучаться, поскольку деталь выйдет только в одном положении. Некоторые Калиноводы пилят радиатор пополам, но так будет залит салон.Можно отпилить радиатор
Для монтажа, необходимо укоротить патрубки на 1,5-2 см, чтобы устанавливать было легче. Вот одеваются шланги

Они разные по ширине, с разных сторон.Обратите внимание! Шланги одеваются с разных сторон
Сборку проводим в обратном порядке. Приклеиваем часть панели обратно.Видны места склейки

Эпоксидка!

Таким способом, радиатор отопителя меняется более легко.

Вариант второй

Рассмотрим, второй, более тяжелый способ замены радиатора отопителя на Калине:

1. Для замены узла необходимо будет демонтировать панель приборов.

   Полный разбор панели приборов (пилить ничего не потребуется)

2. Электронный блок управления отводим в сторону, чтобы случайно его не повредить.
3. Демонтируем радиатор отопителя.
4. Сборка проводится в обратной последовательности.

Самое тяжелое в этом способе – это демонтировать панель приборов, поскольку придется выполнить множество операций и не повредить при этом дорожки, а то лампочки могут перегореть, и в целом панель приборов может выйти из строя!.

Подбор запчасти

К выбору радиатора печки стоит подходить тщательно, поскольку менять его достаточно неудобно. Основная часть автомобилистов выбирает оригинальную деталь, которая доступна в продаже. Но мало кто знает, что существует несколько аналогов.

Рассмотрим, варианты радиатора отопителя на Калину, их каталожные номера:

• 1118-8101060 – это артикул оригинального каталожного номера радиатора отопителя на Калину. Он идеально становится на посадочное место и не требует доработок. Средняя стоимость по РФ составляет 1500-1700 рублей.

  Оригинальный радиатор печки и шланги

• Существует несколько аналогов, которые по качеству исполнения, ничем не уступают оригиналу. Так, на Калину подходят запчасти следующих производителей: Pekar (1118-8101060), Fenox (RO0001O7), Luzar (LRH 0118). Средняя стоимость аналога составляет 1200-1500 рублей.

Радиатор печки Крафт

Причины выхода из строя

Причин выхода из строя радиатора печки не много, но их необходимо знать. Рассмотрим, основные из них:

1. Засоренность радиатора, которая привела к давлению, вследствие чего возник пробой трубки внутренней части.

   Антифриз течёт в салон из-за пробоя в радиаторе печки

2. Воздушная пробка, также может послужить причиной течи радиатора.
3. Износ. Частое использование печки приводит к износу внутренних стенок трубок.

Пожалуй, это основные причины, но могут возникать и другие вследствие эксплуатации автомобиля.

Таким образом, становится понятно, что замена радиатора отопителя на Калине дело не из простых. Но и как у всех «жигулей» требует разборки торпеды. Конструкторы с годами не предусмотрели упрощение конструкции, как например на Волге. В среднем радиатор отопителя на Калине служит порядка 3-4 лет. Так, что если срок эксплуатации именно такой, стоит готовиться к нелегкой задаче замены этого узла.

Медный радиатор печки

Первоначально отечественные автомобили комплектовались именно медными радиаторами. Однако в последствии, как мы уже писали выше, были заменены на алюминиевые. Сейчас найти качественный медный радиатор достаточно сложно, так как некоторые производители вместо чистой меди используют примеси.

Плюсы медных радиаторов

Среди очевидных плюсов можно назвать его теплоотдачу 389,6 Вт/(м. град), она значительно выше чем у алюминиевого

Медный радиатор долго нагревается, но зато и долго остывает.

В случае протечки его можно отремонтировать. Медный радиатор можно запаять.

Минусы

У этого типа радиаторов меньшее количество ребер и тонкие каналы, которые могут забиваться.

На холостом ходу медный радиатор не прогревается до нужной температуры и может идти прохладный воздух

Как видим, при выборе радиатора лучше всего обратить свой взор в сторону алюминиевого.

Устройство СОД Лады Калины

На автомобилях Калина 1 и Калина 2 используется жидкостная система охлаждения. Она состоит из рубашки двигателя, радиатора, электровентилятора, помпы (водяного насоса), расширительного бачка, термостата и соединительных шлангов. Охлаждающая жидкость перемещается по двум контурам циркуляции. В малом круге антифриз циркулирует только по рубашке двигателя, а в большом жидкость проходит через радиатор.

Расширительный бачок

Используется для заливания жидкости в систему. Изготавливается из термостойкого пластика полупрозрачного цвета для возможности контроля уровня антифриза. На верхней части предусмотрен специальный патрубок, через который бачок соединяется с пароотводом радиатора.

Герметичность всей системы обеспечивается клапанной крышкой, имеющей впускной и выпускной клапаны. Последний предназначен для поддержания в СОД давления выше атмосферного. Благодаря этому потери в виде пара снижаются, а температура кипения рабочей жидкости увеличивается. Выпускной клапан крышки открывается при повышении давления до 1,1 бар, а впускной – когда давление снижается до 0,13 бар, и двигатель остывает.

Помпа

Это центробежный насос с лопастями. Он имеет ремённый привод от шкива коленвала, включен в систему газораспределительного механизма. Помпа изготавливается из алюминия. Этот узел ремонту не подлежит – при выходе из строя его можно только заменить. Вращение происходит за счёт двухрядного неразборного подшипника, его высокотемпературная смазка рассчитана на весь срок эксплуатации. Спереди находится зубчатый шкив, сзади – крыльчатка.

Термостат

Предназначен для перераспределения потоков охлаждающей жидкости, имеет в своем составе чувствительный к температурам элемент и два клапана. Когда двигатель остывает, один из клапанов термостата находится в закрытом положении, и жидкость циркулирует по рубашке мотора – используется только малый контур. По мере достижения температуры в 85 градусов второй клапан начинает приоткрываться, пропуская антифриз в радиатор и перекрывая при этом байпасный канал. Полное открытие происходит при температуре от 100 градусов. В этом случае вся жидкость начинает проходить через охладитель.

Радиатор двигателя

Теплообменник бывает монолитный алюминиевый, трубчатый, пластинчатого типа. В его устройстве используются два пластиковых бачка, которые соединяются трубками. Верхний – впускной, а нижний – выпускной, через него охлаждённая жидкость отправляется снова к двигателю. Возле первого расположен пароотвод, соединённый с расширительным бачком. Радиатор на Калине дополняется электровентилятором. В нижней части выпускного бачка расположена сливная пробка.

Система охлаждения дополняется радиатором печки, который интегрирован в СОД и используется для нагревания воздуха в салоне, так как через него тоже проходит горячий антифриз. Контроллер следит за температурой охлаждающей жидкости с помощью датчика, который устанавливается в головку блока цилиндров и передает показания на панель приборов. Для передачи сигнала на контроллер используется датчик, установленный на патрубке выпуска, возле термостата.

Отличия модификации с кондиционером

Некоторые комплектации Лады Калины дополняются кондиционером, который является частью климатической установки и используется для охлаждения воздуха в салоне. Устройство не может работать, если температура на улице ниже 5 градусов, двигатель не запущен или когда включен вентилятор печки. Компрессор кондиционера работает от привода двигателя, и это главный минус установки.
