Что будет если отключить абсорбер

Признаки неисправности КПА

Для начала пустите двигатель: на холостом ходу или в холодную погоду вы услышите характерное еле слышное стрекотание. Оно говорит о том, что клапан исправен. Чтобы не перепутать этот звук с шумом от работающего ГРМ, резко надавите на газ. Характер стрекота не должен измениться. О неисправности КПА говорят нижеследующие признаки:

зажигание сигнала CHECK на панели приборов;
определение ошибки РО441 в ходе тестирования;
повышенный расход бензина;
неустойчивая работа силового агрегата при движении;
нестабильный холостой ход;
увеличение содержания СО2;
шипящий звук при отворачивании крышки бака (появилось разрежение);
появление запаха топлива в салоне.

Замена адсорбера на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107

Добро пожаловать! Адсорбер — кто то его сразу же после покупки автомобиля убирает, а кто то оставляет и ездит пока он не придёт в негодность, а после того как пришёл либо его выбрасывают и покупают новый, либо его выбрасывают и ездят в дальнейшем без него, отключая так же при этом через диагностический разъём ошибку которая будет потом постоянно гореть на приборной панели (check engine) после того как вы уберёте адсорбер и отключите тем самым клапан продувки который к нему относится и делают ещё кой какие мелочи, связанные со шлангом который идёт от сепаратора на адсорбер и со шлангом который идёт от самого клапана.

Примечание! Для того чтобы поменять адсорбер на новый, вам нужно будет взять набор инструментов в который будет входить: Отвёртка, а так же набор гаечных ключей, по возможности (Если есть) ещё запаситесь накидными головками и воротками или удлинителями на которые вы эти головки будете одевать!

Замена адсорбер на ВАЗ
Проверка клапана продувки
Дополнительный-видео-ролик

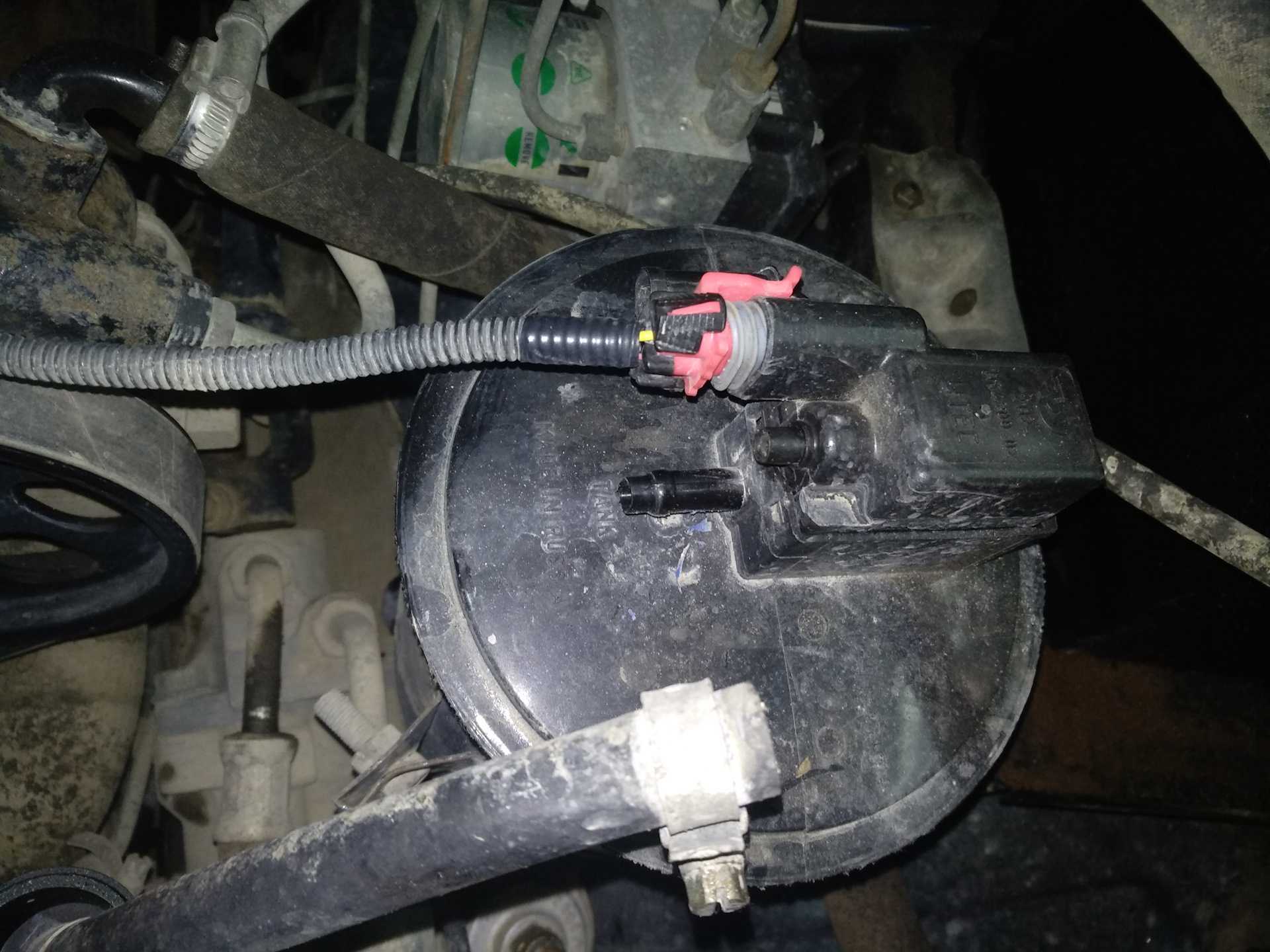

Где находится адсорбер? Он находится в подкапотном пространстве автомобиля и если потянуть за рычажок из салона за счёт которого открывается капот и после этого открыть капот у автомобиля, то после открытия можно будет невооружённым глазом разглядеть где находится сам адсорбер (Указан красной стрелкой), как вы видите на фото он находится внутри двигателя автомобиля и занимает не очень то и мало место.

Когда нужно менять адсорбер? Сам он выходит из строя довольно таки редко, в основном клапан продувки адсорбера бывает приходит в негодность (О том как проверить клапан на исправность, мы рассказали в этой же статье ниже), но всё же когда случается что то с самим адсорбером то после этого машина на холостом ходу может начать работать неровно, кроме этого давление в топливном баке возрастает из-за этого при открывании крышки бачка вы можете слышать шипение как при открывание какой либо газировки, такого шипения быть не должно и оно говорит то что в топливной системе повышенное давление которое может быть как из-за адсорбера так и от других деталей которые относятся к системе питания двигателя автомобиля.

Как работает адсорбер и зачем его вообще ставят на всех новых машинах? Такой вопрос время от времени нам задают люди, вить как вы уже заметили данный агрегат устанавливается только на те автомобили которые являются совсем недавнего года выпуска, к примеру 2009 и т.д., но а раньше данный агрегат на автомобили не ставили, сейчас объясним почему и с чем это связано.

Во-первых давайте сперва взглянем на систему питания инжекторного автомобиля ВАЗ 2107, на которой адсорбер указан цифрой 12, так вот в начале взгляните на бензобак от которого идёт пару трубок (Шлангов), по данным шлангам уходят пары бензина сначала в перепускной клапан который указан цифрой 9, а затем непосредственно они попадают в сам адсорбер который их и принимает, но пока они до него идут они так же проходят через гравитационный клапан (Указан цифрой

Примечание! Данный агрегат начал ставиться на автомобили только когда Евро 2 ввели, потому что ранее пары бензина просто выходили в атмосферу через специальный клапан тем самым загрязняя её, и чтобы экология была чище и была придумана вот такая вот система которая работает только при заглушенном двигателе и которая нужна лишь для того, чтобы пары бензина не выходили на улицу а летели сразу в двигатель автомобиля и там сгорали, такая система немного топлива ещё может беречь но лишь самую малость!

Как заменить адсорбер на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107?

Снятие: 1) В начале операции скиньте минусовую клемму с вывода аккумулятора к которому она подсоединяется, если вы не знаете как это сделать, тогда прочтите статью которая называется: «Замена аккумулятора на ВАЗ», в этой статье найдите первый пункт в нём всё подробно расписывается.

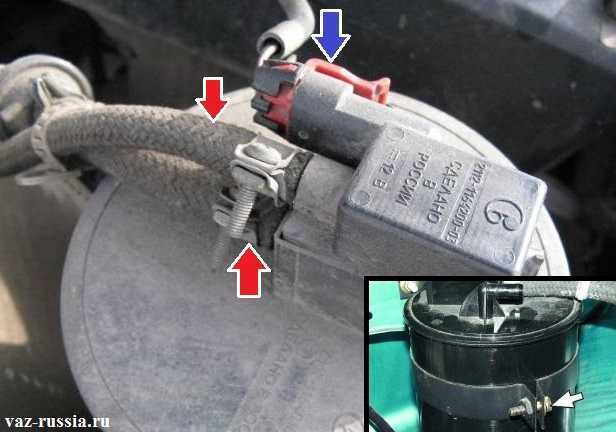

2) Теперь отсоедините колодку проводов которая подсоединяется к клапану продувки адсорбера как показано на фото под цифрой 1 и после чего взяв в руки отвёртку, полностью отверните ей шланг который подсоединяется к патрубку который идёт от клапана продувки (см. фото 2).

Примечание! Если у вас не получается снять шланг с патрубка, тогда можете снять сам клапан продувки, для этого подденьте его с краю как показано на рисунке, тем самым он выйдет усиками которые на нём присутствуют (Указаны красной стрелкой) из зацепления с отверстиями (Указаны синей стрелкой) в которые эти усики и упираются!

Когда клапан будет снят, начните вращать его по часовой или против часовой (Как вам удобно) стрелки и тем самым снимите с него в это время шланг и отведите в сторонку чтобы он не мешал снятию самого адсорбера с машины!

Начиная с каких Евро-стандартов он устанавливается?

Согласно международных требований установка адсорбера обязательна на автомобилях с норами Euro-2 и выше. Что касается известной в России нормы (Россия-83), то здесь установки адсорбера нет.

Так, в автомобилях ВАЗ-2108 адсорбер не предусмотрен. Здесь сепаратор и топливный бак связаны между собой с помощью дренажной трубки.

В процессе работы возникает конденсат, который возвращается в топливный бак.

Кроме этого, сепаратор взаимодействует с атмосферой при помощи 2-ходового клапана, не позволяющего давлению в баке, расти или снижаться.

Соединение бака и горловины происходит с помощью стойкой к бензину трубки, фиксируемой с помощью хомутов. Получается, что при снижении (росте) давления в баке пары топлива выходят в атмосферу.

По-иному система организована в автомобилях ВАЗ Приора. Здесь топливные пары, которые попали в сепаратор из емкости с топливом, конденсируются. Далее конденсат накапливается и возвращается снова в бак.

В верхней части сепаратора смонтирован гравитационный клапан, который не дает топливной смеси вытечь из бака в случае опрокидывания машины.

Если мотор заведен, пары топливной смеси смешиваются с воздушными массами и выводятся через узел дросселя в трубопровод впуска — к цилиндрам силового агрегата.

Получается, что топливные пары в стационарном положении машины накапливаются в адсорбере, а если машина движется, то они продуваются клапаном и направляются к ресиверу и в двигатель для дожигания.

По требованиям Euro-2 вентиляция топливного бака не должна контактировать с окружающим воздухом, а пары должны собираться и направляться к мотору (или адсорбироваться рассматриваемым устройством).

Что касается норм Россия-83, то в них контакт атмосферы и вентиляции топливного банка не запрещен.

Принцип работы адсорбера в ВАЗ 2114

Адсорбер работает следующим образом. Топливные пары, образующиеся в топливном баке, поднимаются вверх и постепенно скапливаются у горловины бака, откуда им прямая дорога в сепаратор, в котором происходит процесс конденсации этих паров. Пары, обратившиеся в жидкость, сливаются обратно в топливный бак. Однако не все пары успевают стать снова жидкостью. Часть паров, что осталась в виде газа, попадает в адсорбер, где поглощается при помощи адсорбента – активированного угля.

Стоит заметить, что весь описанный выше процесс протекает исключительно при выключенном двигателе. Иначе системе придется открывать электромагнитный клапан для продувки адсорбера. При этом пары бензина, образовавшиеся в топливном баке и не успевшие трансформироваться в жидкость, будут выдуваться по впускной трубе двигателя ВАЗ 2114 и сжигаться.

Подобный принцип работы подразумевает наличие сразу нескольких преимуществ:

Предотвращение загрязнения атмосферы вредными испарениями
Автомобиль во время движения поглощает меньше топлива (хоть уровень экономии не дотягивает и до 1-го процента, но при этом факт вещь упрямая – не сжигая пары бензина, двигателю требовалось бы большее количество топлива).

Адсорбер на Лада Калина — можно ли ремонтировать самостоятельно?

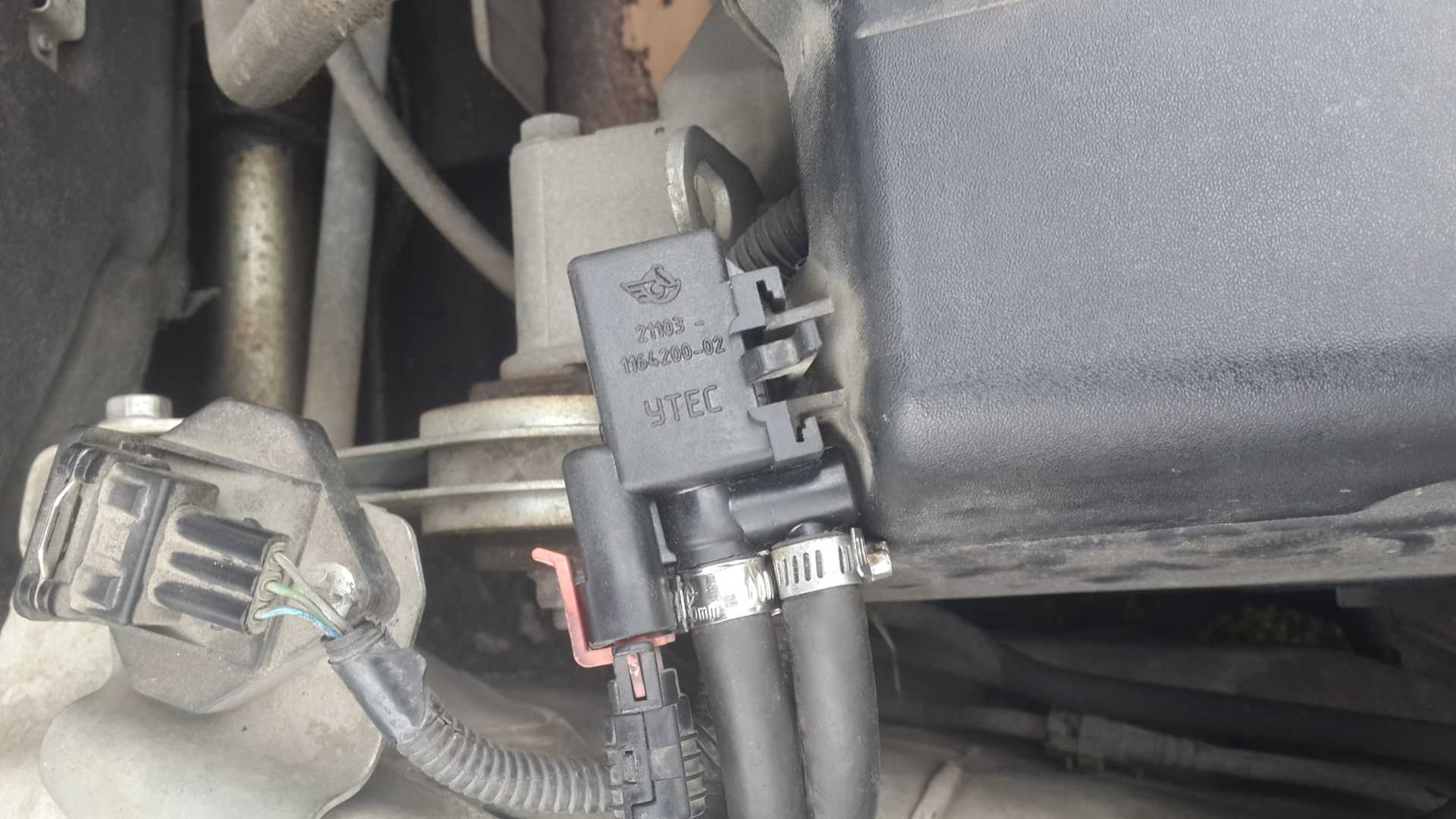

Электромагнитный клапан, называемый адсорбером, присутствует на каждом двигателе с инжекторным типом впрыска. Однако мало кто догадывается зачем необходима данная деталь. Адсорбер предназначен для скапливания паров топлива, которые подвергаются нагреву в топливном баке. Таким образом, при запуске двигателя именно скопленные адсорбером пары попадают в коллектор и камеру сгорания, за что отвечает специальный клапан продувки, который регулирует конденсат и вентилирует систему.

1 Принципы и особенности работы адсорбера

Чтобы контролировать количество поступаемых в камеру сгорания паров топлива, на каждую модель автомобиля с двигателем инжекторного типа устанавливается специальный продувочный клапан — как правило, в районе бензобака. В целом, адсорбер — это система, состоящая из нескольких клапанов, каждый из которых отвечает за определенные параметры. Так, клапан гравитации предотвращает перелив топлива в аварийных ситуациях, а датчик давления, соответственно, регулирует давление в бензобаке. Кроме того, в состав адсорбера входит угольный фильтр, электромагнитный датчик и специальные соединительные трубки для целостности системы.

Что касается адсорбера на модель Лада Калина, то при неисправности этого механизма у автомобиля повышается расход топлива и существенно понижается уровень мощности. Однако в последнее время специалисты расходятся во мнении относительно того, как именно неисправность адсорбера влияет на поведение двигателя и автомобиля. В любом случае, адсорбер — это важная составляющая топливной системы, компоненты которого подлежат ремонту и замене в случае обнаружения неисправностей в работе.

2 Диагностика клапанов адсорбера и возможность самостоятельного ремонта

Если на вашем автомобиле неисправен клапан адсорбера, это может привести к самым разным последствиям для топливной системы и двигателя. Во-первых, из-за недостаточного и некачественного проветривания системы может пострадать бензонасос, а во-вторых, постепенное накопление топлива в коллекторе может привести к провалам при работе двигателя. Если ваша Лада Калина «задыхается» на холостых оборотах или существенно теряет в тяге, в этом может быть повинен как раз датчик адсорбера. Чтобы определить, исправен ли адсорбирующий механизм на модели Лада Калина, необходимо открыть бензобак после остановки автомобиля и прислушаться. Если из области бензобака доносится характерное «шипение», это первый признак неисправности клапана вентиляции в адсорбере.

Кроме того, о неисправности может свидетельствовать запах бензина в салоне. В таком случае адсорбер подлежит немедленной замене, чтобы избежать более серьезных последствий для двигателя. Конечно, запах бензина в салоне может быть вызван иными причинами, но если все другие элементы топливной системы исправны, значит, проблема в клапане продувки, который можно заменить своими руками.

3 Установка нового клапана адсорбера своими руками

Работа по демонтажу неисправного клапана и установки нового не таит в себе ничего сложного. Для этого вам потребуется крестообразная отвертка и информация, которую вы узнаете в этой статье. В случае с автомобилем Лада Калина «достать» клапан адсорбера будет немного труднее, чем в других моделях, но опять же, ничего сложного нет. Необходимо в первую очередь убрать клемму на минус с аккумулятора, затем расслабить крепление и попытаться снять клапан, приложив определенное усилие. Чтобы окончательно вынуть клапан из крепления, необходимо так же убрать штуцеры, которые находятся под защелкой. Затем в обязательном порядке необходимо сверить маркировку снятого и нового клапана продувки, чтобы они совпадали. Если все сделано правильно, необходимо выполнить ту же работу в обратном порядке, и новый клапан без проблем встанет на место.

Кроме того, на модели Лада Калина можно самостоятельно провести не только диагностику, но и ремонт адсорбера, но для этого необходимо обладать определенными знаниями. Лучше доверить это специалистам, тем более, что цена подобных работ будет относительно невысокой.

Принцип работы

Принцип действия адсорбера:

Когда машина находится в неподвижном положении и мотор заглушен, в топливном баке формируется чрезмерное давление топливных паров, которые поднимаются по трубопроводу и направляются в адсорбер.
Двигатель работает. ЭБУ (электронный блок управления) машины с учетом текущей программы и режима работы силового агрегата дает команду электромагнитному клапану открыться.
Пары топлива, накопившиеся в адсорбере, выдуваются посредством разряжения, имеющего место в коллекторе впуска.
Далее пары направляются в сам коллектор впуска и в камеру сгорания. Итог очевиден — пары сгорают. Что касается объема паров, которые поступают в коллектор, то он зависит от времени открытия ЭМ клапана. Чем дольше путь открыт, тем больший объем паров поступит для сжигания.

В моторах, которые оснащены турбиной, предусмотрен компрессор. Задача последнего — создать разряжение в коллекторе впуска.

Вот почему в специальных системах, предусматривающих улавливание паров на турбированных моторах, установлен 2-ходовой клапан, срабатывающий и направляющий пары топлива на впуск компрессора или в коллектор впуска (при наличии или отсутствии давления соответственно).

Что собой представляет фильтрующий элемент и как он работает

Если говорить простыми словами, то абсорбер является большой банкой, наполненной активированным углем. Кроме этого в системе присутствует:

Сепаратор с клапаном гравитации. Он отвечает за улавливание частиц топлива. Гравитационный клапан, в свою очередь, применяется очень редко, но в экстренной ситуации (например, если в ходе аварии машина перевернулась) он предотвратит перелив топлива из бензобака.
Датчик давления. Он необходим для контроля уровня паров бензина в баке. Как только их уровень превышается, происходит сброс вредных компонентов.
Фильтрующая часть. По сути это и есть та самая банка с гранулированным активированным углем.
Электромагнитный клапан. Используется для того, чтобы переключаться между режимами улавливания выделяющихся паров бензина.

Если говорить о принципе работы системы, то он очень прост:

Сперва пары бензина поднимаются в бензобаке и направляются в сепаратор, где происходит частичная конденсация топлива, которое в жидком виде отправляется обратно в бензобак.
Та часть испарений, которая не смогла осесть в виде жидкости проходит через гравитационный датчик и направляется в адсорбер.
Когда мотор машины находится в выключенном состоянии, пары бензина начинают накапливаться в фильтрующем элементе.
Как только двигатель запускается, в дело вступает клапан адсорбера, который открывается и соединяет адсорбер со впускным коллектором.
Пары бензина совмещаются с кислородом (который попадает в систему через дроссельный узел) и переходят во впускной коллектор и цилиндры «движка», где вредные испарения прогорают вместе с воздухом и топливом.

Как правило, именно клапан адсорбера дает сбой. Если он начинает открываться и закрывать в неправильном режиме или полностью выходит из строя, это может негативно сказаться на работе всего автомобиля и спровоцировать поломки.

Составные части

По сути это большая пластиковая банка, внутри находится активированный уголь, ведь именно этот состав прекрасно борется с парами бензина. Основные части можно описать так:

Сепаратор + клапан гравитации
Датчик давления
Фильтрующая часть (обычно из угля)
Соединительные трубки
Электромагнитный клапан

Как видите абсолютно ничего сложного. Сепаратор — служит для улавливания части бензина, после отправляет их обратно в бак. Клапан гравитации – практически никогда не используется, однако он нужен в экстренных ситуациях, например при авариях, он предотвращает переливы топлива из бака (например, когда автомобиль перевернулся).

Датчик давления, очень нужная вещь – он контролирует давление паров бензина внутри бака, при необходимости открывается и сбрасывает его, не давая конструкции повредиться.

Фильтрующая часть – как я писал сверху, большая банка, в который насыпан угольный порошок, в достаточно крупных гранулах. Делается это для того чтобы пары могли беспрепятственно проходить и конденсироваться.

Соединительные трубки – нужны для соединения всех основных частей, фильтров, датчиков и клапанов, думаю это понятно.

Электромагнитный клапан – служит для переключения режимов улавливания паров бензина, про него мы поговорим подробнее чуть ниже.

Неисправности, симптомы и способы устранения

Неисправностей у адсорбера в ВАЗ-2114 из-за предельной простоты конструкции две: он засорился или не работает электромагнитный клапан. Если эта деталь сломалась, то в работе автомобиля могут появиться следующие проблемы:

Неустойчивая работа двигателя на холостом ходу (плавают обороты). Для проверки нужно отсоединить шланг между дроссельным узлом и продувочным клапаном и заткнуть его. Свечой, например. Если обороты двигателя не стали нормальными, то засорился адсорбер.
При откручивании пробки бензобака слышится шипение или пары бензина выдавливают ее из заливной горловины.
Плохой разгон из-за снижения давления в топливной магистрали. При неисправном продувочном клапане в бак не поступает атмосферный воздух. Это приводит к тому, что при работающем двигателе в бензобаке создается вакуум, мешающий работе топливной рампы. Также сильное разрежение может привести к тому, что бак будет сильно деформирован силой атмосферного давления.
Отсутствие повторяющихся щелчков во время разгона.

Второй способ проверить работоспособность клапана адсорбера на ВАЗ-2114 – продуть его. Для этого нужно подуть в штуцер для подводящего шланга. Если воздух свободно выходит из выпускного отверстия клапана – то его необходимо заменить.

Назначение и принцип работы

Адсорбер – представляет собой емкость, наполненную активированным углем, который выполняет функцию фильтрующего элемента. Этот элемент является основной частью EVAP — Evaporative Emission Control (системы улавливания паров бензина).

Система была интегрирована в топливную систему автомобилей с нормами Euro-2 и выше. Т.е. вы не увидите адсорбер на ВАЗ классике и даже модели 2108, не говоря уже про Москвич, Волгу 3110 и т.д.

Цель – уменьшить вредные выбросы в атмосферу и исключить запахи бензина в салоне автомобиля.

Но не смотря на простоту конструкции, помимо корпуса и фильтрующего элемента адсорбер состоит из:

Патрубков: подвода воздуха, вакуумный, отвода паров бензина.
Сепаратора – здесь пары конденсируются и сливаются назад в бак.
Гравитационный (аварийный) клапан – блокирует перелив топлива при опрокидывании машины.
Электромагнитный клапан (или вакуумный клапан – к примеру, стоит на некоторых моделях Ниссан) – один из важных элементов (подробности дальше).
Других дополнительных устройств (зависит от модели авто).

Пары топлива скапливаясь в бензобаке должны куда-то деваться. В старых машинах они через специальную трубку уходили в атмосферу. В современных же транспортных средствах топливные баки изолированы от внешней среды.

Пары бензина, через отдельно отводящий патрубок, поступают в адсорбер конденсируются там в виде топлива, которое возвращается снова в бак или во впускной коллектор. В первом случае процесс происходит при заглушенном двигателе, во втором – при работающем.

Как только машина завелась, ЭБУ подается сигнал на электромагнитный клапан. Последний открывается и происходит продувка активированного угля (сорбента). Пары топлива «извлекаются» из сорбента сразу же попадают в специальный ресивер, а затем в камеру сгорания.

Как снять сепаратор улавливания паров бензина и гравитационный клапан на Приоре: ремонт и замена

Часто владельцы Priora задаются вопросом об этой конструкции, которая находится в левом заднем крыле. Это устройство ошибочно называют адсорбером. По сути, это сепаратор, который предназначен для того, чтобы пары бензина конденсировались на его стенках, после чего топливо возвращается в бак в жидком виде.

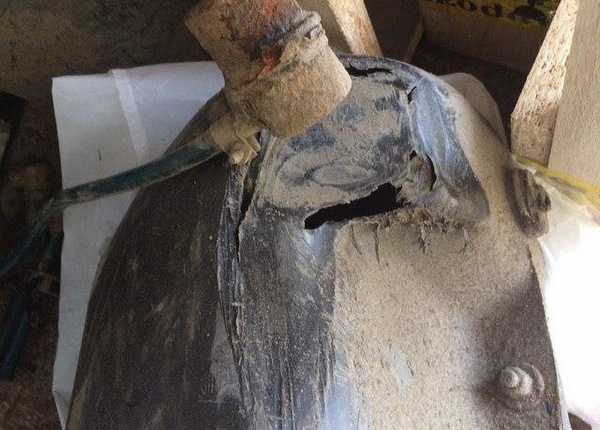

Одним из наиболее распространенных видов неисправности сепаратора является утечка в корпусе.

Это можно определить визуально, осмотрев деталь и обнаружив масляные пятна на поверхности и характерный запах бензина. Неисправность обычно возникает в месте соединения, через которое бензин поступает обратно в бак. На фотографии ниже показано воздействие на корпус сепаратора Priora. Если на шланге нет хомута, стоит установить его.

Если деталь вышла из строя (если поврежден корпус, что обычно происходит, когда “блокировки” не используются в автомобиле), ее следует заменить. Его следует заменить целиком вместе с гравитационным клапаном и трубками. Процесс снятия и замены происходит следующим образом:

Поднимите заднюю левую сторону и снимите колесо. Если установлена вставка крыла, снимите ее. Если нет, то стоит установить его, что продлит срок службы кузова и каркаса автомобиля.
Отсоедините трубку слива топлива, идущую от сепаратора, от топливного бака, сжав для этого быстросъемную рукоятку.

С помощью отвертки подденьте держатель трубки и снимите его.

Отверните четыре гайки крепления трубок паров топлива к сепаратору и гравитационному клапану с помощью гаечного ключа “на 10”.

Над тормозной магистралью левого колеса находится крепление трубки гравитационного клапана. Открутите гайку с помощью гаечного ключа 10 мм.
Над хомутом, соединяющим основную и вспомогательную трубы глушителя, находится еще одно крепление трубы, которое также откручивается ключом на 10 мм.

Затем можно открутить крепление клетки (2 гайки “10”) и снять его с автомобиля вместе с кронштейном.

Сепаратор удаляется вместе с трубами и гравитационным клапаном. Затем проверьте состояние труб и корпуса изделия. Замените блок на аналогичный вместе с трубами.
Чтобы снять сепаратор, не вытаскивая трубки, выполните следующие действия Отсоедините трубку от сепаратора в нижней его части (ослабьте фиксатор трубки), которая будет транспортировать пар из бака в устройство, а бензин обратно в бак.

Открутите две гайки, крепящие кронштейн сепаратора, затем опустите секцию вниз, чтобы получить доступ к гравитационному клапану (сверху).
С помощью шлицевой отвертки подденьте фланец гравитационного клапана и извлеките его из седла

При этом важно не повредить уплотнительное кольцо.

Затем клетку можно удалить. Если уплотнительное кольцо гравитационного клапана повреждено, его необходимо заменить

Это очень важно, так как часто, если нет видимых повреждений сепаратора, причиной запаха бензина не только в задней части автомобиля, но и в салоне, является дефект уплотнительной резинки (ее повреждение).

На Priora такое уплотнительное кольцо используется от автомобилей Chevrolet Niva. И если вы убедитесь, что деталь неисправна и не подлежит ремонту (если кольцо нельзя склеить), то купите новую. Уплотнительное кольцо самотечного клапана на Приоре от Chevrolet Niva имеет номер детали 2123-116485-10.

Если вы заменяете полный сепаратор, вам также потребуется снять трубку гравитационного клапана. Для этого отсоедините трубное соединение от гравитационного клапана к адсорберу.

При покупке нового сепаратора для Priora необходимо знать его номер 2170-0116400502. Гравитационный клапан и соединительные трубки входят в комплект, поэтому вам не нужно ничего покупать отдельно.

Это интересно! Если целостность корпуса сепаратора или уплотнительного кольца гравитационного клапана нарушена, это вызовет не только запах бензина, но и нестабильную работу двигателя, так как не будет отвода воздуха.

Как правильно называть адсорбер или абсорбер?

В мире существуют оба понятия. Но несмотря на то, что с латиницы «sorbeo» и «absorbeo» переводятся почти одинаково: адсорбер — (от лат. ad — на, при и sorbeo — поглощаю), а абсорбер — (от лат. absorbeo — поглощаю), смысловую нагрузку оба слова несут разную.

В нашем случае речь идет именно про адсорбер, так как это устройство, которое своей твердой поверхностью поглощает газообразные или растворимые вещества без прохождения химических реакций. Бывают устройства периодического и постоянного действия.
А абсорбер – аппарат, который полностью поглощает газы (пары) во внутрь с последующим прохождением химической реакции, в результате которой одно из веществ полностью поглощается специальной жидкостью (абсорбером).

Поэтому для нашей ситуации правильным будет первый вариант.

Как устранить запах бензина в салоне ВАЗ-2107 (инжектор): советы

ВАЗ-2107 – последняя классическая модель «Жигулей». «Семерка» последних годов выпуска характеризовалась не только обновленным мотором, но и новой системой питания. ВАЗ-2107 – единственная классика, на которую инжектор мог ставиться с завода. Но даже после таких изменений владельцы жалуются на запах бензина в салоне. На ВАЗе-2107 (инжектор) он может появляться по разным причинам. Не всегда это техническая поломка. Подробнее об этой проблеме, а также о том, как устранить на ВАЗе-2107 (инжектор) запах бензина в салоне, читайте далее в статье.

Особенности топливной системы

«Семерка» является усовершенствованной версией «Шестерки». Последняя, в свою очередь, как и все ее предшественники, отличалась карбюраторной системой питания. На ВАЗе-2107 для подачи горючей смеси может использоваться инжектор.

Данная система отличается более надежной и эффективной работой. Использование инжекторной системы питания на ВАЗе-2107 позволило увеличить на 5 процентов мощность и снизить на 7 процентов расход топлива. Инжекторные система – это целый комплекс деталей, объединяющий в себе следующие элементы:

Блок управления.
Датчики (массового расхода воздуха и лямбда-зонд).
Регулятор холостого хода.
Топливный бак с клапаном адсорбера.
Насос.
Фильтр.
Форсунки.
Соединяющие трубки и шланги, а также проводку.

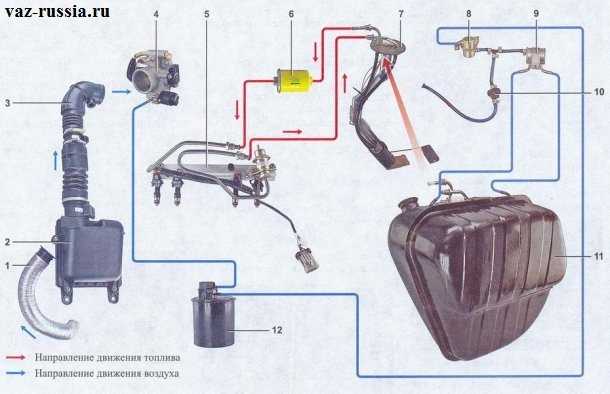

Более подробная схема топливной системы ВАЗа-2107 (инжектор) представлена ниже.

Как это работает? Горючее подается на форсунки под давлением. Оно намного выше, чем у карбюраторных авто, но закачивается оно не механическим, а уже электрическим насосом. На инжекторных «Семерках» насос погружного типа установлен прямо в бак. На карбюраторных же он механический и находится в подкапотном пространстве. Из-за этого он часто перегревался в жаркие дни. Погружной насос выкачивает топливо из бака, куда оно посредством трубок попадает во впускной коллектор под давлением 3 — 3,5 атмосферы. Предварительно бензин проходит процедуру очистки. Для этого предусмотрен фильтр тонкой и грубой очистки (последний находится прямо перед насосом). Количество топлива, что поступает в цилиндры, дозируется самими форсунками при помощи электроники. Лишний бензин поступает через топливный обратный клапан в бак. Этот элемент двухходовой. Обозначен он цифрой 10 на схеме топливной системы ВАЗа-2107 (инжектор), которая представлена выше.

Ставим новый клапан адсорбера

Для замены элемента не обязательно обращаться в автосервис. Работы можно провести и самостоятельно при помощи нескольких крестообразных отверток. Также нужно приобрести новый клапан (его маркировка должна полностью совпадать с данными на старом устройстве).

После этого:

Находим адсорбер.
Снимаем с АКБ минусовую клемму.

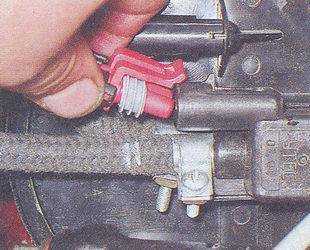

Отсоединяем колодку проводов путем нажатия на фиксатор и подтягивая прибор на себя.
Ослабляем крепления электромагнитного клапан и отсоединяем шланги.
Вытаскиваем старое устройство (вместе с ним выйдет и кронштейн) из абсорбера.
Устанавливаем новое устройство и собираем все в обратном порядке.

Полное удаление адсорбера из системы питания

Некоторые владельцы ВАЗ 2114 решают полностью убрать эту деталь из своего автомобиля из соображений экономии и предупреждения будущих неисправностей. Сделать это можно двумя способами.

Способ 1. После полного снятия адсорбера с ВАЗ-2114 шланг, ведущий к узлу дроссельной заслонки, перекрывается при помощи заглушки. В шланг, идущий от бензобака к адсорберу, вставляется топливный фильтр от любого карбюраторного мотора ВАЗ.

После модернизации системы питания может потребоваться обновления прошивки блока управления двигателем, так как он воспримет отсутствие адсорбера за неисправность в двигателе и перейдет на аварийный режим работы. Это грозит существенным снижением тяговых качеств автомобиля.

Адсорбер в ВАЗ-2114 – важный элемент в системе питания мотора, позволяющий незначительно уменьшить потребление топлива и избавить от запаха бензина в салоне.

Адсо́рбер (от лат. ad — на, при и sorbeo — поглощаю) — аппарат для поглощения (сгущения) поверхностным слоем твердого тела, называемого адсорбентом (поглотителем), растворенных или газообразных веществ, не сопровождающееся химической реакцией. Адсорбер применяется в химической, нефтеперерабатывающей и других отраслях промышленности. Процесс, происходящий внутри этого аппарата называется адсорбция.

В автомобиле адсорбер поглощает пары топлива из системы вентиляции бензобака и подает их на впуск, ибо по экологическим нормам бензобак должен быть изолирован от атмосферы.

Система фильтрации паров бензина. Схема довольно условна, но отражает суть. Пары бензина из бака проходят через угольный фильтр и подаются на впуск через электромагнитный клапан, управляемый ЭБУ

А теперь вопрос — зачем его удалять?Так вот, хоть некоторые производители и заявляют что ресурса у этого девайса хватит на весь срок эксплуатации авто, но мы то знаем что они лукавят )В общем со временем адсорбер забивается. В салоне (иногда под капотом) мы получаем периодический запах бензина, пары которого выдавливает из трубки вентиляции. А двигатель начинает работать на обогащенной смеси из за нехватки воздуха.

А теперь угадайте как в нашей стране решают эту проблему? Правильно, большинство просто выкидывают адсорбер и глушат систему как показано на схеме:

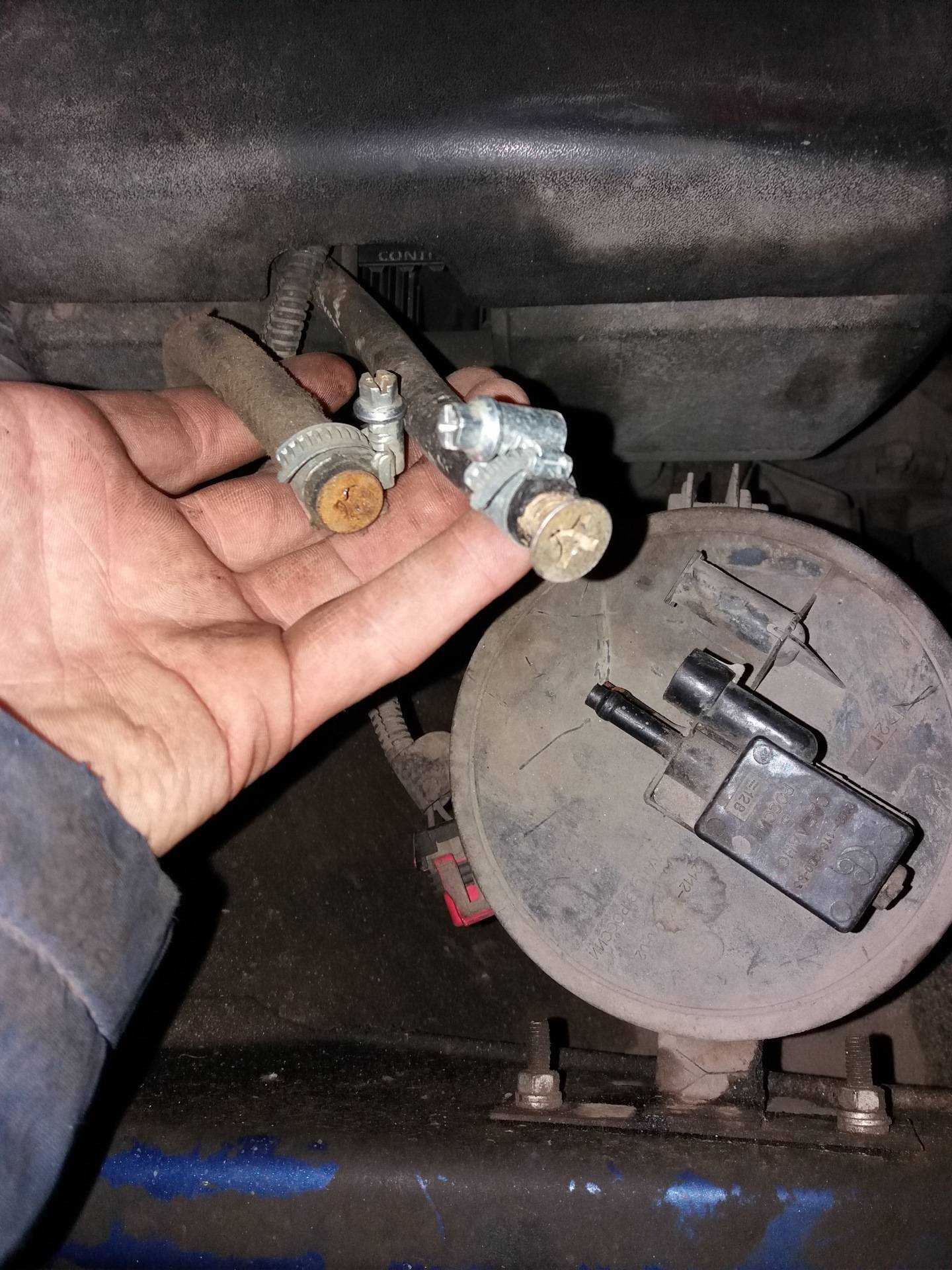

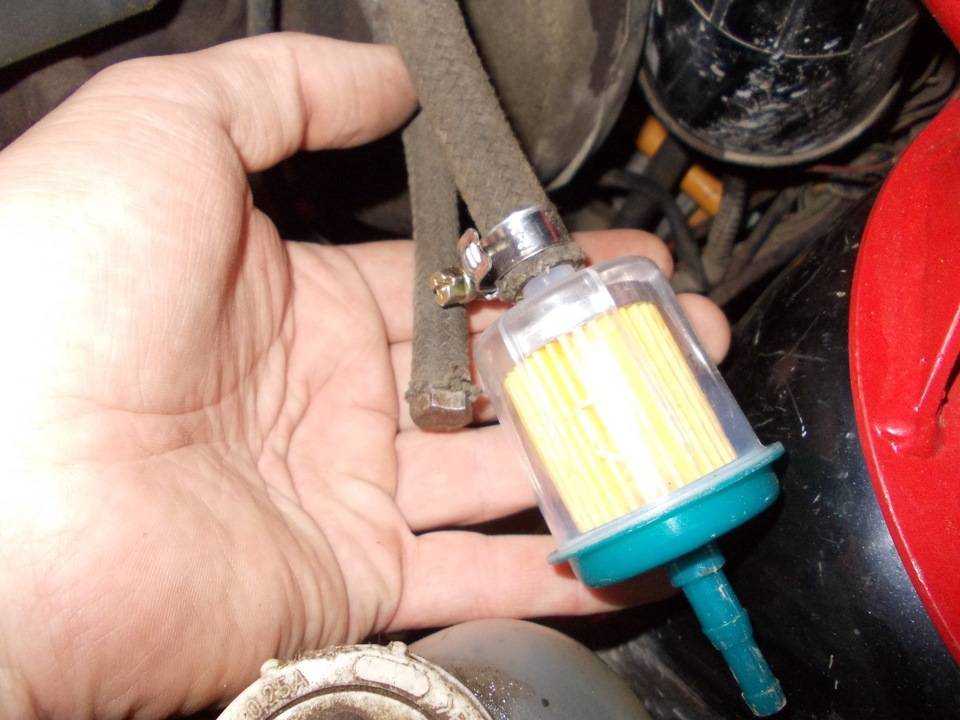

На трубку от бензобака обычно одевается топливный фильтр от карбюраторной классики, а электромагнитный клапан, через который должен идти чистый воздух в двигатель, просто глушат болтом

На картинке я уже написал что это ��еправильно и вот почему. Такой способ удаления адсорбера решает проблему лишь отчасти. Да, запах бензина пропадает, бак вентилируется, но воздух на впуск как не подавался так и не подается, двигатель продолжает работать на богатой смеси.А теперь следующая схема:

И вот на ней уже показано как НАДО делать. На шланг от клапана к адсорберу одевается все тот де фильтр от классики, который теперь выполняет роль воздушного фильтра и не дает попасть грязи в ресивер. Именно так топливо-воздушная смесь приводится к нормальным параметрам.

Ну а теперь пару наглядных фото того, как это все выглядит на самом деле:

Нижняя часть адсорбера. Тут расположен штуцер для подачи воздуха из атмосферы, для того чтобы в адсорбере не создавался вакуум

Так это все сделано на моей машине. Трубку из бака фоткать не стал, к ней и без телефона то сложно подлезть

Итог

Если правильно отключить адсорбер, особенно после перепрошивки до Евро 2, то по ощущениям это никак не отразится на эксплуатационных качествах автомобиля.

Если же не решить проблему с дозированной подачей воздуха, поступающего во впускной коллектор минуя ДМРВ (как и задумано инженерами) используя, к примеру, жиклер, то в перспективе будет замечен повышенный расход топлива и провалы с холостых к низам при переходных режимах работы мотора.

Поэтому стоит ли это делать решает каждый сам, но нужно понимать, что все системы автомобиля взаимосвязаны и в комплексе они гарантируют стабильную работу не только двигателя, но и машины в целом.

Ну и не забывайте про технический осмотр, который вряд ли будет пройден после отключения системы улавливания парами бензина, минуя дополнительные финансовые затраты.
