Как отрегулировать зазоры кузова?

Кузов четырнадцатой модели и его особенности

Речь идет о машине, собранной на стандартной вазовской платформе. Машина 5-дверная с передним приводом, с типом кузова хэтчбек. Впереди, да и в целом, форма каркаса автомобиля отличается хорошими АЭД* характеристиками и современным, практичным дизайном.

АЭД* — аэродинамический

СТПД* — стеклоподъемники

Благодаря многочисленным опциям, задействованным производителем, управление машиной проходит вполне комфортно. Можно сказать, что лишней функции или детали на четырнадцатой модели нет, а кузов выполнен в неповторимом стиле. Новый дизайн передней оптики, другая облицовка радиатора, иной капот и молдинги – все это удалось сполна внедрить отечественному автопрому с выходом Ваз 2114.

Кузовные размеры ваз 2114

Что касается салона, то здесь тоже полно инноваций. Рулевая колонка регулируется, хотя дизайн «баранки» в целом не отличается от внешнего вида аналогов (установлен с «десятки»). Новую конструкцию получили отопитель и передние СТПД*.

Ваз 2114 размеры кузова

Изначально четырнадцатая модель переходит в разряд автомобилей нового класса, максимально приближенным к иномаркам. С другой стороны, 2114 по-прежнему остается народным авто, соответствующим индивидуальным запросам владельца. Если же автомобилисту придет в голову провести тюнинг, то Ваз 2114 превращается в настоящий спортивный кар, выделяющийся выразительным обвесом и стремительными линиями кузова.

Что касается главного стандартного размера, то длина кузова Ваз 2114 составляет 4006 мм. Несмотря на то, что это хэтчбек, довольно объемным получился багажный отсек — на 330 литров. Если же сложить задние сидения, то багажник получится вдвое больше.

Размеры кузова ваз 2114

Пытаясь угодить потребителю, производитель внедрил много различных оригинальных кузовных элементов. Это были обвесы пластикового типа, молдинги и т.д. Кроме того, был изменен, как и говорилось, дизайн передней оптики. На четырнадцатой модели впереди красуются уже четыре фары головного света.

Именно кузов автомобиля стоит рассматривать отдельно, так как он являет собой настоящий образец конструкторского искусства. Как и на других вазовских моделях, части кузова Ваз 2114 соединены между собой либо сваркой, либо болтами. Кузов хорошо обработан антикором, даже в самых труднодоступных местах.

Тип кузова ваз 2114

Основное отличие кузова четырнадцатой модели от аналогов – граненая форма. Это придает автомобилю, конечно же, немало оригинальности, но такая форма сказывается отрицательно на состоянии кузова. Дело в том, что коррозии легче бывает проникать в полые места каркаса. Особенно часто страдают на Ваз 2114 передние стойки.

Бамперы на Ваз 2114 пластмассовые, но они усилены алюминиевыми балками. Передние крылья легко снимаются.

Параметры кузова ваз 2114

Ваз 2114, как известно, это удачная модификация автомобиля 13-й модели. Если на той версии изменения кузовных деталей имеют незначительный характер, то на четырнадцатой модели все гораздо серьезнее. 13 модель, к тому же, выполнена в 3-дверном варианте. Интересно и то, что 14-я модель появилась раньше 13-й.

Еще одной модификацией этой серии можно назвать 15-ю модель. Это уже 4-дверный седан, пришедший на смену 99-й. Здесь уже новизна кузова бросается в глаза сразу же: новая крыша, измененная оптика впереди и сзади, бамперы в цвет кузова, наличие спойлера на багажнике и многое другое.

Починка ваз 2108: ремонт кузова

Модель ВАЗ 2108

Первый отечественный «хетчбек» с передним приводом, Ваз 2108, выпускаться на протяжении 20 лет, с 1994 по 2004 год. В своем модельном ряду данный автомобиль стал прародителем для последующих моделей «восьмого» и «девятого» семейства. Изначально силовая установка представляла собой двигатель с объемом в 1,3 литра, мощностью в 65 л. с., который комплектовался 4-х ступенчатой коробкой передач. Хотя цена автомобиля была достаточно высока, в народе восьмерка пользовалась популярностью за большой объем багажника и надежность, необходимо заметить, что эти параметры были очень значимы в те времена.

В народе восьмерку прозвали «зубилом» за ее оригинальную угловатую форму. Кузов, в свою очередь, представляет собой цельнометаллический каркас, выполненный из нескольких элементов (как приваренных между собой точечной сваркой, так и съемных – передние крылья, двери и задняя крышка).

Благодаря безрамной конструкции, что отличало восьмерку от своих предшественников, кузов стал намного легче, что придало автомобилю спортивные повадки. Помимо этого отличительными чертами «зубила» можно считать доработанную приборную панель, которая существенно отличается от привычных «классических» и улучшенную систему отопления салона. Восьмерка до того полюбилась отечественным автомобилистам, что не смотря на солидный возраст автомобиля, он до сих пор наматывает на колеса километры отечественных дорог. А это значит, что у автомобиля марки ваз ремонт кузова 2108-ой модели это неизбежность, так как дорожные условия и качество металла не оставляют кузову больших шансов на долгую жизнь без ремонта. Большинство отечественных автомобилей начинают «цвести» уже после 5 лет эксплуатации. Кузовные роботы считаются самой сложной и самой затратной графой в ремонте автомобиля и порой даже самые опытные мастера с большой неохотой берутся за капитальный ремонт кузова. Так что кузовной ремонт ваз 2108 своими руками это оптимальный вариант для умелого и терпеливого автолюбителя.В начале работ вам необходимо выяснить для себя, что вы вносите в понятие ремонта кузова. То есть необходимо правильно оценить состояние кузова автомобиля и его элементов и затем выбрать наиболее подходящую для вас технологию ремонта.Ну а если у вас отсутствует малейшее понятие о ремонте кузова ваз 2108 и из инструмента лишь стандартный набор ключей и отвертка, вы сможете существенно снизить цену ремонта, просто самостоятельно проведя демонтажные операции, которые предваряют кузовной ремонт. К ним относятся:

1. Снятие дверей.
2. Демонтаж крышки багажника.
3. Снятие капота.
4. Демонтаж радиаторной решетки и бамперов.

Далее вашему вниманию предлагается краткая фото инструкция «Ремонт кузова ваз 2108».

Демонтаж обшивки задней и остальных дверей на «Ладе Калине»

При снятии облицовки разделение на передние и задние двери неслучайно. Хотя поначалу процесс для них протекает идентично, затем всё же начинают проявляться некоторые различия.

Какие инструменты понадобятся

Для откручивания креплений и снятия дверной облицовки требуются простые инструменты в виде:

• крестовой отвёртки;
• плоской и длинной отвёртки;
• острого шила.

Пошаговое описание процесса

Первые три этапа аналогичны и для передних, и для задних дверей:

1. Пальцами следует отвинтить и извлечь фиксатор, блокирующий дверной замок изнутри.
2. С помощью крестовой отвёртки необходимо вывинтить 4 самореза, которые крепят звуковой динамик.
3. Затем его следует извлечь и отсоединить от него провода.

Для демонтажа облицовки на передней правой двери необходимо освободить декоративную панель от 8 клипс, 2 крепёжных винтов, держащих внутреннюю ручку, и 2 саморезов, находящихся под карманом из пластика. Затем следует:

1. С помощью шила поддеть пластиковую заглушку, под которой в дверной ручке находится винт. Аналогичным способом удалить вторую заглушку и выкрутить оба винта (3).
2. Рукоятку, открывающую двери, оттянуть на себя, после чего вывернуть винт крепления, снять рычажок и затем всю ручку целиком.
3. Под пластмассовым карманом внизу двери открутить 2 самореза (2).
4. Посредством плоской отвёртки поддеть нижнюю правую часть декоративной панели (5) для выведения из зацепления первого фиксатора. Держа панель в руке, пальцами другой высвободить оставшиеся фиксаторы.
5. Отделив панель от двери, отсоединить проводку, соединяющую кнопку электроподъёмника и его механизм. С этой целью отвёрткой поддеть разъёмный язычок и удалить колодку из кнопочного блока.

С водительской двери декоративная панель демонтируется так же, как и с пассажирской. Однако здесь наблюдаются и небольшие различия:

1. Для облегчения снятия обшивки необходимо удалить пластмассовую панель, которая прикрывает рычаг регулировки зеркала заднего вида.

Снятие обшивки с задних дверей, которая крепится 10 пластиковыми фиксаторами и 2 крепёжными винтами, протекает следующим образом:

1. В первую очередь демонтируется ручка механического стеклоподъёмника (7), для чего шилом поддевается пластмассовое полукольцо (5), которое фиксирует рычаг на оси. После извлечения полукольца рукоятка легко снимается.
2. Из дверной ручки (3) извлекаются 2 пластиковые заглушки и выкручиваются крепёжные винты (1).
3. С помощью плоской отвёртки нижняя дальняя часть декоративной панели оттягивается, после чего выщёлкивается первый фиксатор.
4. Затем из поддерживаемой одной рукой панели другой высвобождаются остальные клипсы.

А чтобы снять дверную карту с крышки багажника «Лады Калины» на кузове универсал и хэтчбек, которая держится на 4 клипсах, 2 специальных фиксаторах, 2 крепёжных винтах на ручке и 2 скобах, зацепленных за металлический выступ, необходимо:

1. Крестовой отвёрткой вывернуть 2 винта и отсоединить ручку.
2. Со стороны стекла завести плоскую отвёртку под панель и разблокировать фиксатор.
3. Вывести пальцами клипсы из зацепления, оттягивая панель по периметру.
4. Снять обшивку, последними высвобождая скобы возле багажного замка.
5. При этом следует учитывать, что панель отсоединяется со стороны стекла, поскольку если это делать со стороны замка, то можно повредить клипсы.

Регулировка дверей | AUTOFIZIK.RU / авторемонт

отрегулируйте зазор, смещая дверные петли

Место регулировки – петли (очень большие отверстия на петле в месте, где она присоединяется к передней/ центральной стойке кузова).Чтобы избежать шумов от воздуха, регулируйте на монтажных петлях или в задней части дверей на штифте запорной пластинки.Секции А–А, В–В, С–С:с = 0.5 + 0.5 ммСекция D–D:d = 14.5 мм

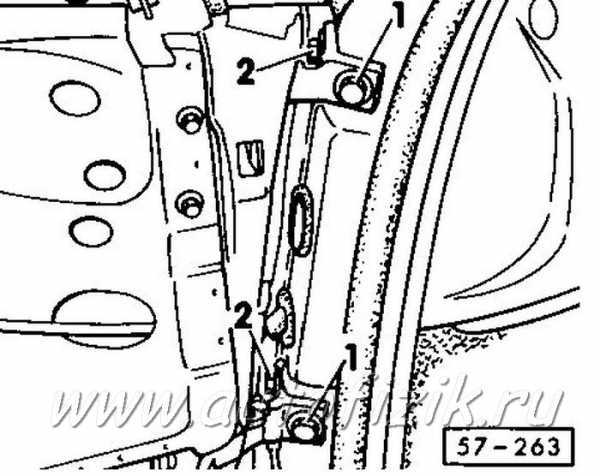

Зазор двери, регулировкаПОРЯДОК ВЫПОЛНЕНИЯ

1) отвинтив болты 1, вывинчивайте втулку с нарезкой, находящуюся позади болтов до тех пор, пока она не перестанет соприкасаться с передней стойкой кузова

2) ослабьте болты 2, закройте дверь и отрегулируйте зазор, перемещая дверьа = 5 + 1 мм3) ослабьте или затяните при помощи гаечного ключа

4) завинчивайте втулку с нарезкой до тех пор, пока она не войдет в контакт с передней стойкой кузова

5) завинтите болты и зажмите их с моментом 30 Н.м. 6) проверьте зазор

Регулировка высотыПОРЯДОК ВЫПОЛНЕНИЯ

1) ослабьте болты 1 и 2

2) ослабьте или затяните при помощи гаечного ключа3) двигайте дверные петли 4) затяните болты; 30 Н.м.

5) ослабьте болты (стрелки), и сместите дверь в нужном направлении

6) затяните болты; 30 Н.м.

Предотвращение шума от ветра

1 – ввертываемая деталь резьбового соединения 2 – шайба с чашеобразной выемкой3 – шайба

В случае необходимости могут быть использованы две шайбы с чашеобразной выемкой.

ПОРЯДОК ВЫПОЛНЕНИЯ 1) отрегулируйте ввертываемую деталь резьбового соединения защелки в задней части двери 2) ввертываемая деталь резьбового соединения 50 Н.м.

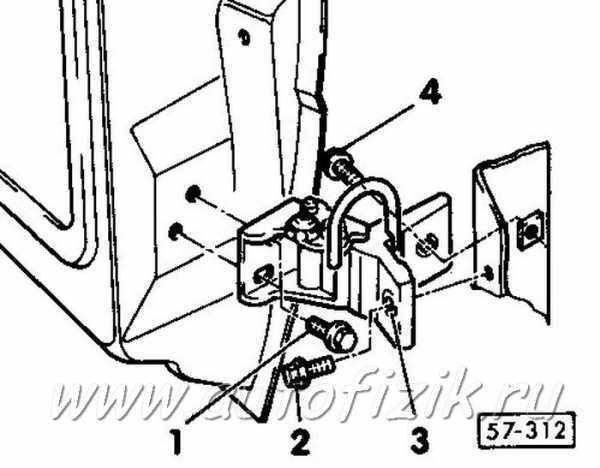

Двери, регулировка (модели Купе)

ПОРЯДОК ВЫПОЛНЕНИЯ 1) отрегулируйте зазор двери, смещая петли двери 2) установите высоту двери (контур кузова). Регулировка производится на петлях (очень большие отверстия на петле в месте, где петля крепится к передней стойке кузова) 3) для предотвращения появления шума от ветра регулируйте монтажные петли двери или в задней части двери на запорной пластине

4) ослабьте болты 2, 4 при помощи гаечного ключа

5) отвинтите втулку с нарезкой на болтах 2 от передней стойки кузова 6) закройте дверь и смещайте ее для регулировки зазора 7) закручивайте втулку с нарезкой 3 до тех пор, пока не будет контакта с передней стойкой кузова

завинтите болты и затяните их с моментом 30 Н.м.

9) еще раз проверьте зазор

Регулировка высоты

ПОРЯДОК ВЫПОЛНЕНИЯ

1) ослабьте болты 2, 4 при помощи гаечного ключа

2) отвинтите втулку с нарезкой на болтах 2 от передней стойки кузова 3) закройте дверь4) сместите петли двери5) затяните болты с моментом 40 Н.м.

Шум от ветра в передней части двери, предотвращениеПОРЯДОК ВЫПОЛНЕНИЯ

1) ослабьте болты 1

2) сместите дверь, как требуется 3) затяните болты 30 Н.м.

Шум от ветра в запорной пластинке, предотвращениеПОРЯДОК ВЫПОЛНЕНИЯ

отрегулируйте штифт фиксатора в задней части двери штифт фиксатора 16 Н.м.

1 – штифт фиксатора2 – ударная пластина3 – подложкадля достижения точной регулировки может быть установлено более одной

Зазор двери, регулировка (модели Купе с 1990 модельного года)ПОРЯДОК ВЫПОЛНЕНИЯ

1) отвинтив болты 1, вывинчивайте втулку с нарезкой до тех пор, пока она не перестанет соприкасаться с центральной стойкой кузова

2) ослабьте болты 2, закройте дверь и отрегулируйте зазор, смещая дверьа = 5 + 1 мм3) откройте дверь и затяните болты 2 с моментом 30 Н.м.

Предупреждение Отвинчивайте или завинчивайте, используя ключ 2598.

4) вкручивайте втулки с резьбой 3 до тех пор, пока они не будут соприкасаться с центральной стойкой кузова

5) завинтите болты, 30 Н.м.6) проверьте зазор

Высота двери, регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

1) ослабьте болты 1 и 2

Предупреждение Отвинчивайте или завинчивайте, используя ключ 2598.

2) смещайте петли двери в очень больших отверстиях 3) затяните болты с моментом 30 Н.м.

Шум от ветра, устранение

ПОРЯДОК ВЫПОЛНЕНИЯ

1) ослабьте болты передней двери (стрелки), смещайте дверь в пазах петель

2) расстояние между каркасом двери и центральной стойкой кузоваd = 14.5 мм

3) затяните болты с моментом 30 Н.м.

Задняя дверь, устранение шума от ветра

1 – ударная шайба 2 – шайба с чашеобразной выемкойВ случае необходимости могут быть установлены две шайбы с чашеобразной выемкой. Регулировка штифта фиксатора замка двери позволяет устранить шум в задней части двери.ПОРЯДОК ВЫПОЛНЕНИЯ 1) отрегулируйте штифт фиксатора 2) 50 Н.м.

Причины и признаки нарушения

Кузовная геометрия может нарушиться не только после аварии. Вот несколько примеров, почему такое происходит: неровное дорожное полотно, высокая скорость езды, преграды на асфальте.

От конкретного фактора зависит и сила воздействия на панели, степень повреждения. Например, при наездах на «лежачие полицейские», корпус авто получает незначительные удары. Однако частые столкновения с барьерами со временем приводят к ощутимым изменениям, что подтверждается проверками.

Нарушение геометрии кузова заметно по различным признакам. При наличии следующих симптомов, надо поскорее отвезти машину на профессиональную диагностику:

• плохо закрывается капот, багажник, двери — при условии, что петли находятся в нормальном состоянии;
• машину уводит в сторону по трассе, она «рыскает» и вибрирует на высоких скоростях — при этом не наблюдается никаких проблем с элементами подвески.

Как определить (проверить) смещение знают только специалисты, разбирающиеся в конструкции определённой марки и модели автомобиля.

Регулировка замка двери

Автомобильный замок служит для предотвращения самопроизвольного открывания дверцы, является защитным элементом системы безопасности. Штатный замок Lada Kalina состоит из двух частей: механической и электронной. Он часто становится причиной того, что туго открывается ручка двери, Калина иногда имеет такой дефект уже с производства. Как в случае с регулированием дверных зазоров, существует два варианта исправления недостатка:

1. Отогнать машину на станцию технического обслуживания и довериться профессиональным мастерам. Рекомендуется новичкам и неопытным владельцам авто.
2. Устранить неисправность самому с помощью подручных средств. Подходит для автолюбителей с большим водительским стажем и начальной подготовкой.

Регулирование замка в домашних условиях выполняется с помощью крестовой отвертки. Перед началом манипуляций рекомендуется отметить первоначальное положение всех элементов для возможного возвращения в исходное состояние.

Для смещения замочного модуля ослабляются три винта, на которых он крепится. Скоба теперь не закреплена и может двигаться в плоскости. После ее установления в правильное расположение винты закручиваются на место. Конструкция обрабатывается смазкой, проходит обязательную проверку открыванием и закрыванием дверей.

Если замок является причиной того, что у Калины плохо открывается дверь, а регулировка не помогла, прибегают к более жестким средствам:

Запорная скоба вытягивается на 3 — 5 мм наружу и закрепляется в таком положении. Способ позволяет использовать это дополнительное расстояние для более плавного хода дверцы

Важно найти оптимальный размер выпирания конструкции от кузова. При чрезмерном выдвижении дверь будет издавать звуки на неровных участках дороги, пропускать пыль и влагу в салон.
Уменьшение площади запорного крюка

Обычно это достигается подпиливанием механизма и восстановлением исходного состояния замочной системы. Величина спиленного участка влияет на легкость открывания дверного проема. При снятии слишком большого объема дверь сможет открыться и закрыться сама собой. В процессе обработки острый кончик зубца замка желательно закруглить.

Неисправность замка приводит к следующим сложностям:

• заклинивание двери при открывании или закрывании;
• появление стука металла при выезде на неровный участок пути;
• деформация личинки, при этом ключ невозможно вставить в скважину;
• несрабатывание механизма блокировки дверного модуля.

При возникновении громких дребезжащих звуков помогают резиновые трубки соответствующего диаметра. Их накладывают на рычаги после демонтажа всей системы. Иногда помогает подгибание площадки воздействия наружной ручки. В отдельных случаях дверной замок автомобиля подлежит лишь полной замене, поскольку провести регулировку невозможно.

Инструмент для рихтовки

Кузовные детали восстановить можно как с помощью простейшего инструмента, так и с использованием профессиональных приспособлений и стендов. К простым инструментам для восстановления геометрии «кузовщины» относятся:

• молотки и киянки различных видов;
• всевозможные поддержки (наковальни, металлические бруски всяких размеров);
• специальные ложки для вытягивания металла:
• рычаги и крючки;
• инструмент для шлифовки.

Существует также более сложное оборудование, а также целые наборы инструмента. В стандартном комплекте рихтовочного оборудования обычно присутствует:

• гидронасосы и цилиндры;
• насадки всяческих форм;
• ударные пластины;
• переходники.

В профессиональном кузовном ремонте используются реечные платформенные стапели, специальные стенды. На спецоборудовании при восстановлении геометрии кузовного элемента достигается воздействие на поврежденные участки с большим усилием и точностью, металл выправляется быстрее и с меньшими трудовыми затратами, рихтовка получается более качественной.

Размеры подкапотного прострaнcтва ваз 2114

Геометрия отремонтированного кузова определяется:

— величинами зазоров по дверям, капоту и крышке багажника;

— углами установки управляемых колес;

— взаимным расположением подвесок, мостов.

Размеры проемов и зазоры сопрягаемых деталей кузова ВАЗ-1111

Размерыпроемов и сопрягаемых деталей кузова VAZ-2101-2107

Размеры проемов и сопрягаемых деталей кузова VAZ-2108,2113

Размеры проемов и сопрягаемых деталей кузова VAZ- 2108

Размеры проемов и сопрягаемых деталей кузова VAZ-2109

Размеры проемов и сопрягаемых деталей кузова VAZ-2115

Размеры проемов и сопрягаемых деталей кузова VAZ-2110

Размеры проемов и сопрягаемых деталей кузова VAZ-2111,2112.21123

Размеры проемов и сопрягаемых деталей кузова VAZ-2121,21213,2131

Размеры проемов и сопрягаемых деталей кузова VAZ-2123

Подборка размеры кузова, данные по геометрии кузова ВАЗ 2115 и контрольным точкам ВАЗ 2115, ВАЗ — 2114 из заводской документации.Значительная часть ремонтных работ по автомобилям, тем более поступающим после дорожно-трaнcпортных происшествий, приходится на ремонт кузовов. В большинстве случаев при ремонте требуется проверка геометрии точек крепления узлов и агрегатов шасси автомобиля.

Размеры кузова ВАЗ 2115: 0 – базовые линии; 1 – оси передних болтов крепления растяжек передней подвески; 2 – центр опоры передней подвески силового агрегата; 3 – центр опоры левой подвески силового агрегата; 4 – центры верхних шарниров передних телескопических стоек передней подвески; 5 – центры шарниров рычагов передней подвески; 6 – точки пересечения осей приварных болтов крепления рулевого механизма с поверхностями кронштейнов; 7 – точки крепления задней опоры подвески силового агрегата; 8 – точки пересечения осей задних приварных болтов крепления рычагов задней подвески с поверхностями задних лонжеронов; 9 – центры верхних опор амортизаторов задней подвески

Повреждения кузова автомобилей могут быть самыми различными. Поэтому правила ремонта в каждом отдельном случае должны быть свои, наиболее подходящие для этих повреждений, при этом необходимо максимально использовать возможности рихтовки поврежденных панелей. По возможности необходимо избегать термического воздействия на металл, чтобы не нарушать заводскую сварку и антикоррозионную защиту кузова. Лицевые панели кузова снимать только в крайних случаях, чтобы определить места повреждений, выправить или выверить кузов.В случаях значительных повреждений кузова рекомендуется снимать все внутренние обивочные детали, чтобы облегчить измерение, контроль и установку гидравлических и винтовых домкратов для устранения перекосов и повреждений кузова.

Правкой необходимо восстановить первоначальные линейные размеры и местоположения силовых агрегатов, размеры проемов ветрового окна, капота, дверей. Выступание лицевых поверхностей и съемных деталей относительно соседних панелей устраняется их подгонкой и регулировкой.

Контрольные размеры кузова, данные по геометрии Lada 2115 и контрольным точкам Ваз 2115 из различных ремонтных баз.

Стоимость скачивания файла: 10.00 usd Ссылка будет доступна в течении 16 ч. после оплаты После оплаты на указанный емейл будет выслана ссылка на скачивание файла, либо вы можете повторно нажать кнопку ‘Купить’ и загрузка файла начнется автоматически.

На графиках представлены габариты автомобиля ВАЗ 2114 – ширина, длина и высота. Показаны данные для всех доступных модификаций, в том числе, для некоторых, общая ширина с зеркалами.

Самые малогабаритные автомобили отмечены зеленым цветом, а самые большие красным цветом.

Ниже приведена сводная таблица габаритных размеров по всем модификациям ВАЗ 2114.

Зачем проверять геометрию кузова автомобиля

Геометрическая диагностика является основной процедурой, которую рекомендуют проводить перед выбором автомобиля с вторичного рынка. Это позволяет узнать состояние машины — не попадала ли она в ДТП, как эксплуатировалась, как проверялась, проводился ли текущий ремонт.

Дополнительная причина — проверка уровня проведения рихтовки бампера, капота, крыши или другой части кузова. После столкновения автомобиль восстанавливается в сервисах

Однако мало кто из владельцев уделяет внимание качеству обслуживания, недостаткам. Со своей стороны, каждая третья СТО в Москве предлагает услугу проверки геометрии раз в 6 месяцев

Такие рекомендации являются вполне оправданными, учитывая состояние нынешних российских дорог.

Машина на стапеле для диагностики геометрии кузова

Геометрия кузова автомобиля — это система изначальной дислокации проверочных точек между собой. Её устанавливает производитель на стадии проектирования, выпуска транспортного средства. Таким образом, это точнейшая экспозиция панелей. Благодаря такой схеме гарантируется слаженная работа всех узлов, агрегатов автомобиля.

Тем самым, геометрия влияет на колёсную базу авто, размер колёс, а также другие характеристики, обеспечивающие безопасное и комфортное передвижение.

Процесс регулировки дверей

Чтобы устранить брак при работе дверных элементов, необходимо выяснить причину его возникновения. В некоторых случаях помогает обработка движущихся частей механизма смазочными материалами. Уплотнители между обшивкой и кузовом подвержены износу, они также периодически требуют замены. Если манипуляций с заменяемыми элементами недостаточно, требуется техническое вмешательство. Регулирование необходимо при следующих факторах:

• зазор в крайней части конструкции заставляет неплотно закрываться дверь на автомобиле Калина;
• проблему вызывает неисправность дверного замка.

Нарушение геометрии расположения конструкции в дверном проеме является наиболее распространенным причиной изъяна. Зазоры могут появиться в любой части стыковки с кузовом. Чаще всего это происходит сверху и снизу. Регулировка в данных случаях аналогична, но имеет незначительные отличия.

Регулировка нижней части двери

В первую очередь необходимо установить доступ ко внутренней части замка снаружи. Для этого стекло полностью опускается. Дверца закрывается легкими ударами по нижней части обшивки. В процессе контролируется величина зазора в нижней части конструкции

При достижении правильного результата осторожно открывается и захлапывается дверь. В случае необходимости процедуру повторяют

Стоит следить за силой воздействия и исправлением геометрии дверного проема.

Такой способ используется на заводах-изготовителях на финальной стадии выпуска авто. Единственное отличие от регулирования в домашних условиях заключается в доступности технологических приспособлений, инструментов.

Регулировка двери с большим зазором сверху

Нарушение правильности расположения двери не всегда связано с заводским браком. Появление щели увеличенного размера в верхней части дверного проема часто связано с естественными процессами. Низкое качество дорог, езда по пересеченной местности, большой вес конструкции приводят к проседанию двери по отношению к первоначальному положению.

Восстановление расположения элемента относительно кузова производится аналогичным физическим воздействием в состоянии неполного закрытия. Стекло полностью опускается. Дверь закрывается на один щелчок. В этом состоянии величина зазора регулируется движением двери на себя или от себя в зависимости от приложенного усилия.

С тяжелыми дверями багажника хэтчбеков и универсалов Lada Kalina процедура более сложная и технологическая. Конструкция устроена таким образом, что при захлопывании язычок замка защелкивается в металлическую скобу. Специфическое крепление замка на болты создает дополнительную неустойчивость. Болты следует найти и затянуть отверткой. Замок покрывается силиконовой смазкой. Проверка на открывание и закрывание укажет на дальнейшие действия. Если дефект не устранился, используются резиновые упоры для усиления приводной тяги багажного замка. При этом нельзя злоупотреблять усилием для их установки, это может дать обратный эффект.

На плотность закрытия багажника также влияют новые заводские уплотнители. Они имеют повышенную плотность для более продолжительного срока службы. Со временем материал разрабатывается, тяжесть закрытия уменьшается.

Советы по регулировке отдельных деталей

Регулировка капота

При регулировке капота необходимо наживить его в точках крепления и немного затянуть. Опустить капот и проверить его положение относительно других деталей. При необходимости подрегулировать положение капота. Для удобства регулировки можно снять замок капота. Отрегулировав положение капота, необходимо произвести окончательную его фиксацию. Далее проверяем положение капота по высоте относительно крыльев. При необходимости регулируем его за счет резиновых опор расположенных на верхней балке суппорта радиатора. Закручивая опору, капот будет опускаться, выкручивая – подниматься.

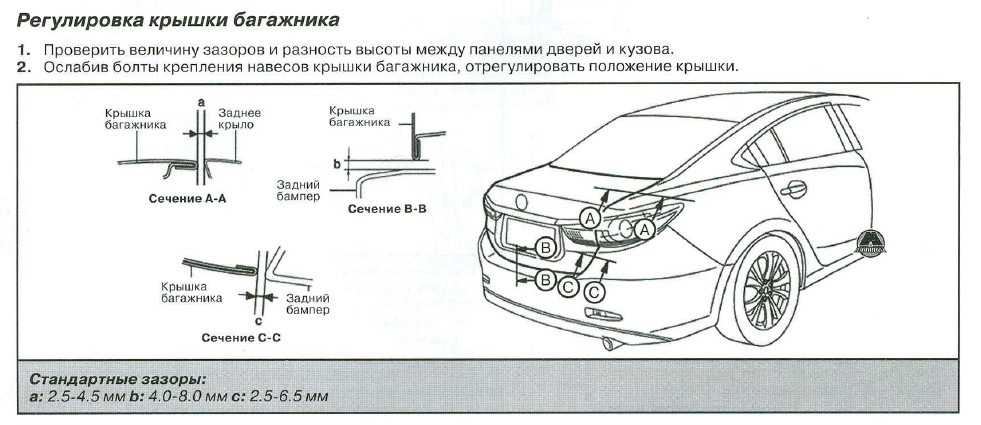

Регулировка крышки багажника

Регулировка крышки багажника осуществляется идентично регулировке капота. При этом нужно регулировать положение детали относительно задних крыльев.

Регулировка дверей

Для удобной регулировки дверей, рекомендуется предварительно снять петлю замка. Далее закрепить дверь таким образом, что бы она сохраняла свое положение при закрывании. Для этого достаточно слегка затянуть ее в верхней точке. Закрываем дверь, проверяем зазоры, при необходимости регулируем положение двери. Убедившись, что зазоры выставлены – затягиваем остальные болты. В некоторых случаях, для выравнивания двери можно немного деформировать петлю или использовать шайбы, размещая их в местах крепления. Регулировку детали в плоскости со стойкой можно осуществлять, меняя положение петли замка.

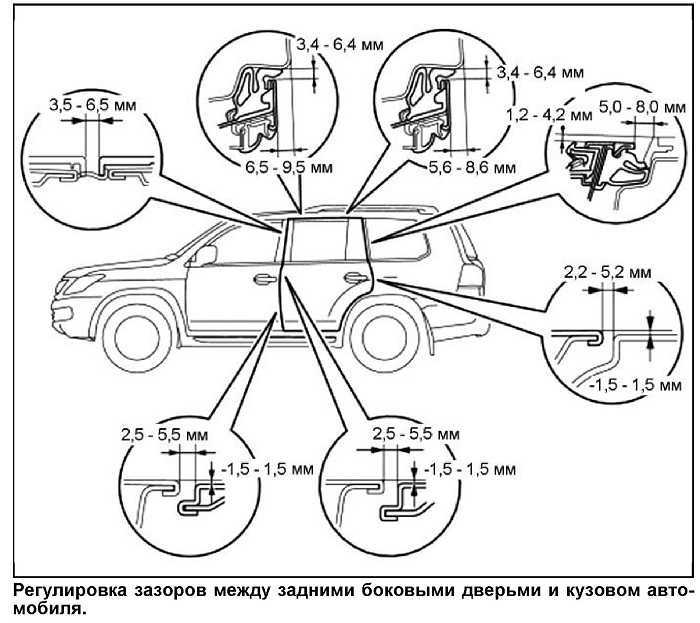

При необходимости отрегулировать сразу две двери с одной стороны, начинать регулировку следует с задней двери. Это позволит правильно выставить зазоры относительно несъемного заднего крыла. Далее выравниваем переднюю дверь относительно задней. Для регулировки зазора между передней дверью и передним крылом – меняем положение крыла.

Регулировка передних крыльев

Регулировка передних крыльев осуществляется относительно передней двери. Кроме этого необходимо учитывать его положение относительно фары и переднего бампера. Для начала незначительно фиксируем крыло в местах крепления. Далее выставляем зазоры и окончательно затягиваем крыло.
