Предусмотрен ли фаркоп на ниву заводом изготовителем

Нюансы установки

Монтаж фаркопа осуществляется в такой последовательности:

1. Автомобиль загоняется на эстакаду или смотровую яму. Проводку транспортного средства обесточить, для этого отключить АКБ.
2. Уберите все, что есть в багажнике. Речь идет не только о личных вещах, но и ремкомплекте, запасном колесе. Также следует снять обивку, отсоединив все клипсы.
3. Фаркоп подставить к месту монтажа. Зафиксируйте устройство, правильно отметьте места, в которые будут устанавливаться крепежные элементы.
4. Далее, необходимо просверлить отверстия везде, где будут установлены крепежи. Чтобы избежать возможных неисправностей в будущем, отверстия для крепежных компонентов необходимо обработать антикоррозийным средством. Это поможет увеличить ресурс эксплуатации.
5. Используя болты и шайбы, установите их в отверстия и хорошо затяните, для этого применяя соответствующий ключ.
6. Затем, необходимо сделать еще два отверстия внутри багажника и снизу лонжерона, в процессе работы используйте усиливающие накладки. Это позволит не только усилить крепление, но и будет способствовать снятию нагрузки с кузова.
7. Далее, вставляются болты и устанавливаются накладки. Завершающим этапом будет монтаж электрической части. Чтобы все сделать правильно, рекомендуем прислушаться к советам, о которых узнаете ниже. Выберите один из двух методов. Подробнее об установке фаркопа сможете узнать из видео ниже.

Перед установкой фаркопа на Ниву, следует провести ряд подготовительных мероприятий:

• Поставить автомобиль на эстакаду, смотровую яму или приподнять заднюю часть машины с помощью домкрата.
• Обесточить автомобиль.
• Снять с машины молдинги, брызговики, пластиковые накладки.
• Демонтировать колеса.
• Освободить багажник и снять обшивку.

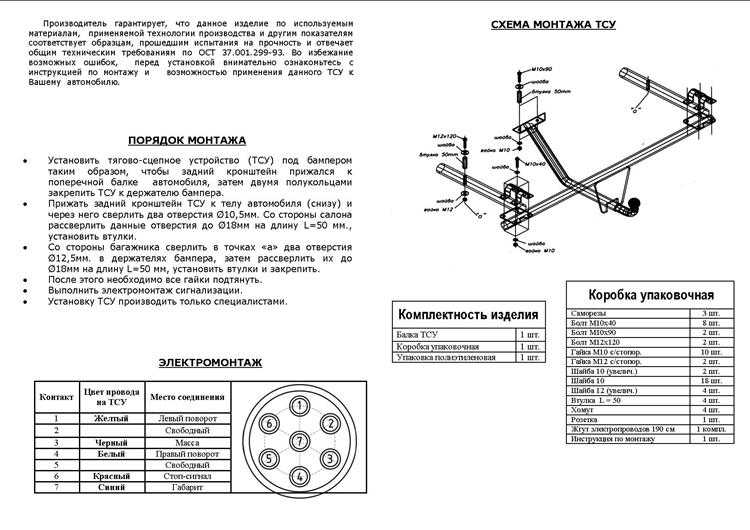

После окончания подготовки, приступают непосредственно к монтажу детали:

С помощью двух болтов, к тяге крепят поперечину.
Под бампер ставят фаркоп

Важно учитывать, что при верной установке задний уголок ТСУ упирается в поперечную балку авто, но при этом не мешает работе узлов автомобиля.
С помощью двух хомутов, крепят на держателе бампера поперечину тяглового устройства.
Заднюю часть фаркопа прижимают снизу к поперечному лонжерону, через него сверлят два отверстия диаметром 1,05 см. Со стороны салона рассверливают полученные отверстия до диаметра 1,08 сантиметра и глубины 0,5 см

В полученные ниши устанавливаются четыре втулки, идущие в комплекте к фаркопу.
В области багажника, в держателях бампера также высверливаются два отверстия диаметром 1,25 сантиметров. Далее, по аналогии, они расширяются до 1,8 сантиметров, и в них вставляются втулки.
Далее монтируется подрозетник и устанавливается непосредственно сам шар.

Прицепное устройство для прицепа своими руками

Сделать собственноручно прицепное устройство для легкового автомобиля можно при помощи болгарки и сварочного аппарата. Мы приводим основной алгоритм процесса изготовления:

• демонтируйте задний бампер;
• найдите отверстия, которые ведут внутрь пустот лонжеронов;
• измерьте длину отрезка между найденными отверстиями;
• по полученной длине отрежьте участок стальной трубы 50х50 мм;
• сделайте отметку на середине заготовки;
• возьмите два куска листовой стали толщиной 5 мм размером 20х7 см и с краю каждой проделайте отверстия размером 5 см;
• полосы посадите на трубу отверстиями и приварите – расстояние должно позволять поставить между ними сцепной крюк с шаром;
• закрепите крюк гайками и болтами на 10;
• далее переходим к работе над прикреплением к лонжеронам – на торцы наварите стальные полосы толщиной 5 мм и размером 30х7 см. Направление должно быть противоположным к крюку, а с кронштейном крюка должен получиться угол 900;
• эти полосы вставьте в лонжероны;

Как правильно сделать самодельный фаркоп для своего автомобиля

• в задних лонжеронах и вставленных пластинах высверлите отверстия диаметром 12 мм;
• к ним приварите гайки того же размера;
• возьмите пластину толщиной 3 мм и разметьте отверстия под розетку, после чего просверлите их;
• приварите пластину к кронштейну крюка, установите на неё розетку.

Изделие готово – можете устанавливать его и подключать к электросети машины.

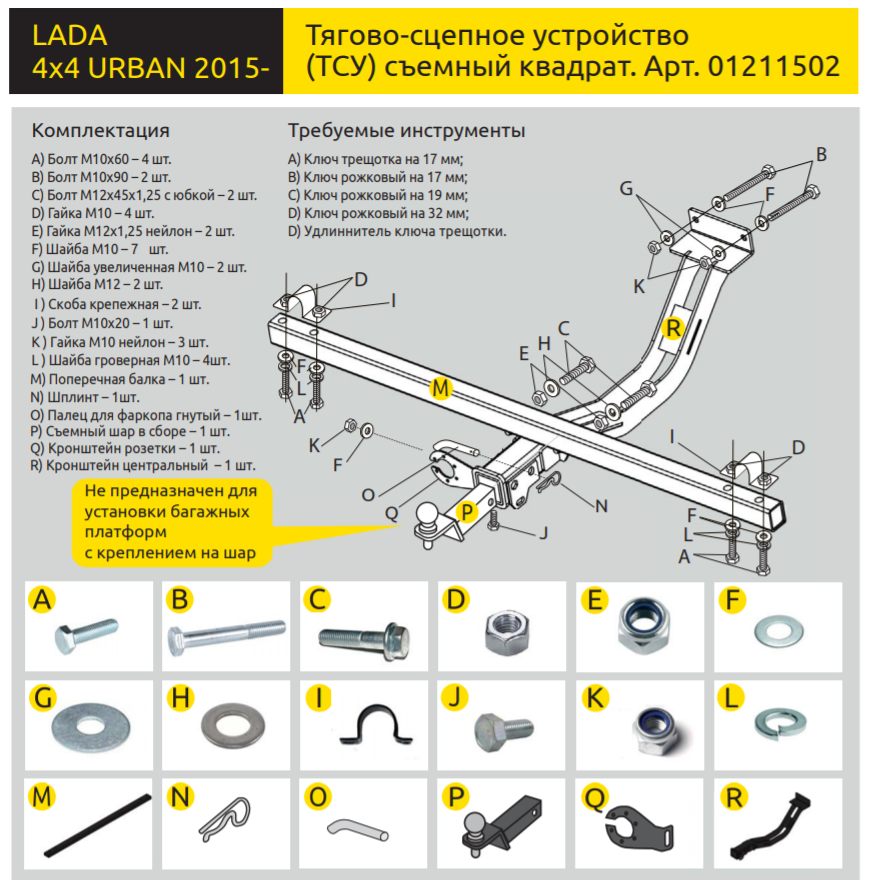

Установка своими руками

Установить изделие на Шевроле Ниву своими руками несложно, но многие видят проблему в подключении розетки, поэтому особое внимание уделим именно процессу подключения электрики. Для начала разберемся, что же нужно, чтобы установить фаркоп на внедорожник:

• Прежде нужно установить автомобиль на смотровую яму, чтобы иметь свободный доступ к днищу авто, куда собственно и будет монтироваться устройство.
• Найти в кузове отверстия под установку прицепного. Они имеются на всех автомобилях Нива Шевроле, но порой возникает сложность в их поиске. На заводе эти места заклеивают скотчем, поэтому найти их порой непросто. Чтобы сделать это быстро, необходимо взять фаркоп и приложить к днищу. По отверстиям на фаркопе отыскиваем заклеенные отверстия на кузове. Можно воспользоваться тонкой отверткой для прокалывания.
• После того как отверстия найдены и очищены от скотча, можно начать установку.
• Снимать бампер нет необходимости, как это делается на многих иных автомобилях. Сразу переходим к закреплению устройства.
• Поочередно в штатные отверстия в устройства и лонжеронов автомобиля вставляются болты, которые фиксируются гайками. Первой устанавливается поперечная рейка изделия, которая крепится внутри заднего бампера к лонжерону.
• Теперь устанавливается продольная рейка, которая крепится к поперечной рейке сзади и к лонжеронам авто спереди.
• Осталось установить съемный шар с помощью болтов. На этом механическая часть установки закончена. Перейдем к рассмотрению монтажа и подключения розетки.

Что же выбрать

В данной статье мы специально не стали расписывать технические характеристики каждого изделия. Все дело в том, что для обывателя эта информация будет как взрыв в голове. Там все цифры переплетены и можно запутаться.Мы можем дать вам совет, как поступить проще.

Рекомендуем: Удаляем сколы кузова автомобиля самостоятельно: что и как нужно делать?

Задайте себе вопрос, что вы хотите от фаркопа? Что вы на нем будете возить?

Если вам нужна бюджетная модель, то это безусловно Трейлер! Из плюсов – это цена от 2500 руб. и технические характеристики, из минусов – недолговечное покрытие

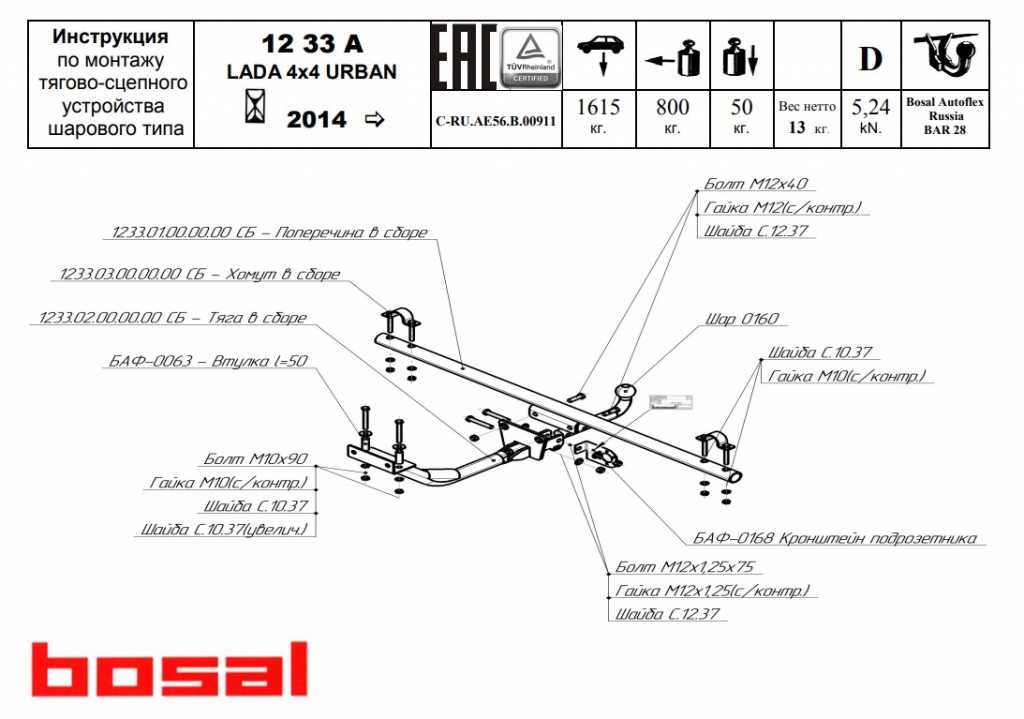

Самым качественным, выносливым и долговечным будет фаркоп фирмы Bosal VFM. Но и цена тоже соответствует, начиная от 3200 руб.

Средний вариант, который сочетает в себе и хорошие технические показатели, надежность и долговечность – это Лидер плюс. Этот производитель предлагает максимальный набор видов шаров. В линейке есть фаркоп под газо-баллонное оборудование. Цены начинаются от 2500 руб.

Как выбрать фаркоп на Ниву?

На грузовых автомобилях и внедорожниках популярной долгое время оставалась такая конструкция, как специальный буксирный крюк, способный выдерживать вес дышла трейлера. Данное оборудование имеет свои минусы, в частности возникновение заметных люфтов в месте, где дышло и крюк соединяются. При этом автопоезд испытывает риски, связанные с сильными ударами, особенно при поездках по проселочным дорогам, а также при изменении ускорения.

Оборудование с такими крюками довольно быстро выходило из строя и требовало замены. К тому же прицепное устройство данного типа затрудняло точность заднего хода автомашины во время сцепки автопоезда. Данные обстоятельства и стали причиной разработки специального шплинта на оборудовании.

Для легковых машин чаще всего устанавливают ТСУ шарового типа. Стандартный диаметр этой детали равен пяти сантиметрам, что подкрепляет и соответствующий ГОСТ.

Шаровое прицепное оборудование предназначено выдерживать нагрузку не более 3500 кг.

Чтобы установить фаркоп на внедорожниках типа Нива данное устройство монтируют с помощью кронштейна. На дышле автомобильного прицепа имеется штатное место для установки соответственной прицепной головки. Данный вид сцепного устройства отлично переносит и горизонтальные нагрузки, возникающие во время изменения скорости, и вертикальные, когда буксируется одноосная конструкция трейлера.

Как установить фаркоп на Ниву Шевроле

Но в большинстве случаев автомобилисты вынуждены применять универсальный метод. Мы рассмотрим два варианта развития событий.

Вариант первый Автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями.

То есть, провода, которые идут подключить розетку прицепа нива шевроле разъема подключаются к тем, что соединены с задней светотехникой. Сначала необходимо изучить схему подключения розетки прицепа. Затем с помощью подходящих разъемов подключаем розетку в месте расположения колодки жгута одного из задних фонарей автомобиля.

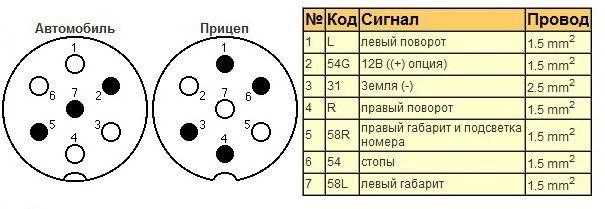

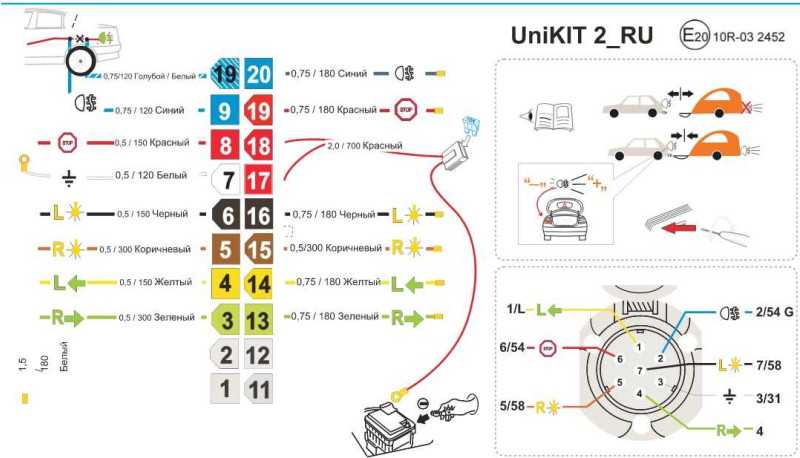

Схема подключения прицепа (распиновка розетки фаркопа)

При необходимости можно с помощью домкрата поднять перед машины, тем самым прижать фаркоп к днищу. При инсталляции нужно удостоверится, что тяга регулятора задних тормозов имеет свободный ход.

Потом попарно затягиваем несколько болтов крепления, берем провода для питания подключить розетку прицепа нива шевроле вставляем их в термоусадочную трубку. Для того, чтобы изоляция была более надежной, с помощью паяльника обрабатываем трубку, она плотно облегает проводку. Если нет трубки, то можно перемотать жгут изоляционной лентой.

Затем снимаем обшивку багажного отсека с левой стороны и оттягиваем. Чтобы протягивать провода от форкопа, не нужно сверлить новые отверстия, они там уже есть — дырки для проводов освещения номерного знака. На концы жгутов надеваем наконечники и прессуем их, инсталлируем крепления флажковых предохранителей, их должно быть как минимум четыре штуки на каждый провод и это не считая массы.

Этого можно не делать только в случае использования прокатного прицепа, их проверяет арендодатель, и несет ответственность за работоспособность и безопасность.

Перед тем, как подписать договор аренды прицепа, арендодатель должен проверить ВСЕ функции световых и других приборов связки автомобиль-прицеп.

Наиболее типичные неисправности электрооборудования прицепа: Подключить розетку прицепа нива шевроле третьем этапе разрабатывается схема трассировки какой провод, какого цвета, какого сечения, куда идет, как подключить розетку прицепа нива шевроле, где соединяется, с чем соединяется, и, наконец, как соединяется.

Если купленный разъем прицепа укомплектован проводниками, нет смысла их заменять. В противном случае следует выбирать проводники в точном соответствии с приведенными выше на рисунках цветами и сечениями.

Наиболее трудно определить путь прохождения проводов от разъема внутрь багажного отделения таким образом, чтобы он был незаметен, проводники не могли повредиться при эксплуатации и вызвать короткое замыкание, не нарушилась герметичность салона. В большинстве случаев производители предусматривают штатное отверстие.

Соединения можно и лучше произвести с помощью стандартного метода: Все соединения необходимо производить как минимум при выключенном зажигании. Есть вариант соединения с помощью специальных подключить розетку прицепа нива шевроле. Такие соединения не обеспечивают больших токов, не так долговечны, но в некоторых случаях их можно применить при использовании грузовых прицепов. Для дальнейших действий необходим минимальный набор инструмента и комплектующих: На этом этапе необходимо быть максимально внимательным, лучше вначале подписать каждое соединение, только затем произвести электромонтаж.

Опытные электрики перед изоляцией смазывают подключить розетку прицепа нива шевроле солидолом или литолом, ограничивая попадание воды в место контакта. Такую солидолоизоляцию нужно провести на контактах разъема прицепа, в самом прицепе, особенно эксплуатируемым в зимнее время, в прицепах для речного и морского транспорта. На этом этапе с помощью мультиметра определяют отсутствие коротких замыканий, прозванивают электрические связи. Лишь после этого можно включить зажигание и произвести тестирование всех функций.

Если бортовой компьютер выдает сведения об ошибках в работе электрооборудования, скорее всего, подключить розетку прицепа нива шевроле блока согласования при подключении прицепа для вашего автомобиля является обязательным.

Советы Общие рекомендации при эксплуатации электрооборудования прицепа: Какое сопротивление должно быть у исправной катушки зажигания.

Подключение розетки устройства

Что касается схемы подключения розетки, предназначенной для обеспечения током прицепного устройства, то она рассчитана на то, что второй и пятый контакт остаются свободными. На первый контакт припаивается желтый провод ТСУ, он отвечает за левый поворот, на третий – желто-зеленый (выступает в роли массы прицепа). Четвертый контакт отведет под припаивание белого провода, который будет обеспечивать работу правого поворота, шестой – красный, отвечающий за стоп-сигнал, ну а функционируют габаритные огни благодаря голубому проводу, припаянному к седьмому контакту.

Подготовка проводов прицепа легкового автомобиля к пайке, осуществляется по следующей инструкции:

• Провода (за исключением голубого), выпускаются из кабеля на 2 сантиметра.
• Зачищаются от изоляции на 7 миллиметров (голубой на 13-14 миллиметров, кроме того, он обрезается на конце на 0,5 сантиметра).
• Питание подается от коннекторов, расположенных на задних фонарях.

При подключении розетки, необходимо позаботиться о хорошей изоляции. При попадании воды на контакты, произойдет окисление, и он станет нерабочим. Велик риск возникновения короткого замыкания. В качестве изоляционных материалов выступает резиновая прокладка, идущая в комплекте с розеткой и герметик.

Виды

Перед тем, как монтировать фаркоп на Ниву 2121, и прочие модификации Lada 4×4, следует ознакомиться с видами ТСУ:

Съемный.

Тяговое сцепное устройство крепится на двух или более болтах. В случае необходимости, деталь может быть полностью демонтирована. Походит для установки на ВАЗ 21213 и другие модели.

Несъемный.

Данный вариант фаркопа достаточно трудно демонтировать, так как он закреплен на специальных площадках, с помощью крупных болтов (также часто деталь «наглухо» приваривают к крепежному механизму). Может быть установлен на моделях 2121, 21213 и других Нивах.

Крюк, сцепной шар ТСУ легко снять. Эти Комплектующие хранят отдельно от остальной конструкции фаркопа, и используют при необходимости. Фиксирующая муфта, слегка выходит за границы заднего бампера автомобиля. Деталь устанавливается на многие модели Нивы. К примеру, автомобиль ВАЗ 21214 со съемным шаром ТСУ особенно популярен среди автолюбителей.

Быстросъемный, оснащенный вертикальным креплением.

В данной конструкции, крюк вынимается вниз. После демонтажа крепления не видно, так как оно отклоняется под днище автомобиля. Такой фаркоп устанавливается на ВАЗ 2131 и другие модели Lada 4×4.

При выборе фаркопа, следует обратить внимание на цифры, указанные на детали. Они обозначают максимальную тягловую нагрузку, и являются подтверждением оригинальности изделия

Рекомендации по монтажу

Вы уже определились, что ставим на Ниву, нашли артикул товара, приобрели его и готовы приступать к монтажу.

Если вам захотелось купить бу фаркоп, то тщательно проверьте его качество и состояние. Все же длительная эксплуатация могла негативно отразиться на надежности ТСУ. Вот почему лучше покупать новый фаркоп Нивы.

Ну да ладно, решать вам. Мы же переходим к вопросу о том, как установить на автомобиль тягово-сцепное устройство.

• Сначала снимите все молдинги, брызговики, бампера, противотуманные фары, задний усилитель и глушитель. То есть все то, что может вам помешать в процессе монтажа ТСУ;
• В некоторых Нивах или при каких-то доработках приходится снимать задние колеса, вывешивать машину с помощью домкратов или ставить ее на яму;
• Достаньте все лишнее из багажника. Тут могут возникнуть проблемы у машин с ГБО. Если внедорожник переделан под газ, то в багажнике наверняка будет стоять баллон с газом. Демонтировать его сложно, а осуществлять работы сварочными аппаратом и дрелью — не самая здравая мысль. Придется или отказаться от идеи установки, либо доверить это специалистам. Я не могу позволить себе советовать работать в таких условиях своими руками;
• Если с доступом к багажнику все хорошо, поднимите пол, снимите обшивку;
• К тяге крепится поперечина с помощью двух гаек и болтов (их размер будет М12×40). Затем фаркоп заводится под бампер так, чтобы задний угол упирался в поперечную балку кроссовера. Так удастся зафиксировать поперечину ТСУ двумя хомутами к держателю вашего бампера на авто;

• Задний угол фаркопа прижимается к поперечной балке снизу, и просверливается через него пара отверстий на 10,5 мм. Из салона отверстия просверливаются дальше, чтобы получить диаметр 18 мм и глубину 5 мм. В них устанавливаются втулки, идущие в комплекте. Всего 4 штуки;

Поздравляю, вы все сделали своими руками! Ура!

Подводим итоги

Практика наглядно показывает, что даже при отсутствии богатого опыта реально своими силами установить на любой автомобиль, включая Ниву, тягово-сцепное устройство. Но если присутствует доля неуверенности, вы сомневаетесь в своих знаниях и возможностях, тогда доверьте работу специалистам.

Вы же можете пока приобрести себе прицеп, подобрать для усовершенствованной Нивы экспедиционный багажник или любой другой вариант багажника на крышу, поскольку внутреннего объема багажного пространства такой машины явно недостаточно.

Для поклонников рыбалки, охоты, трофи-рейдов или просто жителей регионов с очень плохими дорогами настоящим спасением станет установка лифт-комплекта. Он повышает проходимость машины, плюс придает ей внешний вид настоящего покорителя бездорожья.

Решать в любом случае только вам. Мне же остается попрощаться и пожелать всего самого наилучшего. Новые материалы уже совсем скоро!

Спасибо за внимание! Подписывайтесь, оставляйте комментарии, задавайте вопросы и приглашайте к нам своих друзей!

54,20

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

По-хорошему, эта запись должна была быть одной из первых, после покупки Нивы…

Но, как говориться, лучше поздно, чем никогда!

К фаркопу у меня было всего два требования:1) Он должен быть под американский квадарт;2) Крепление в штатное место за поперечный лонжерон.

Минутка юмора от АвтоВАЗа: штатное крепление ТСУ у Нивы есть, но ставить его нельзя, так как в ОТТС его нет… Далее цитата:

В систему обратной связи ОАО ”АВТОВАЗ” от Вас поступил вопрос:

20.06.17″Здравствуйте! Подскажите пожалуйста, предусмотрена ли конструкцией автомобиля LADA 4X4 установка багажника на крышу? И второй вопрос: предусмотрена ли конструкцией автомобиля LADA 4X4 установка тягово-сцепного устройства (фаркопа)? Заранее благодарю за ответ!»

05.07.17″Добрый день, m771mk! Спасибо за обращение. Конструкцией автомобиля не предусмотрены данные опции. . Непосредственно у дилера Вы можете установить дополнительное оборудование, список всего разрешенного к установке на автомобиль дополнительного оборудования и его стоимость есть у любого дилера LADA. Список дилеров LADA с адресами и контактными телефонами Вы можете посмотреть на нашем сайте www.lada.ru.»Отдел обратной связи. Администратор»

Так что будем ездить на свой страх и риск ))

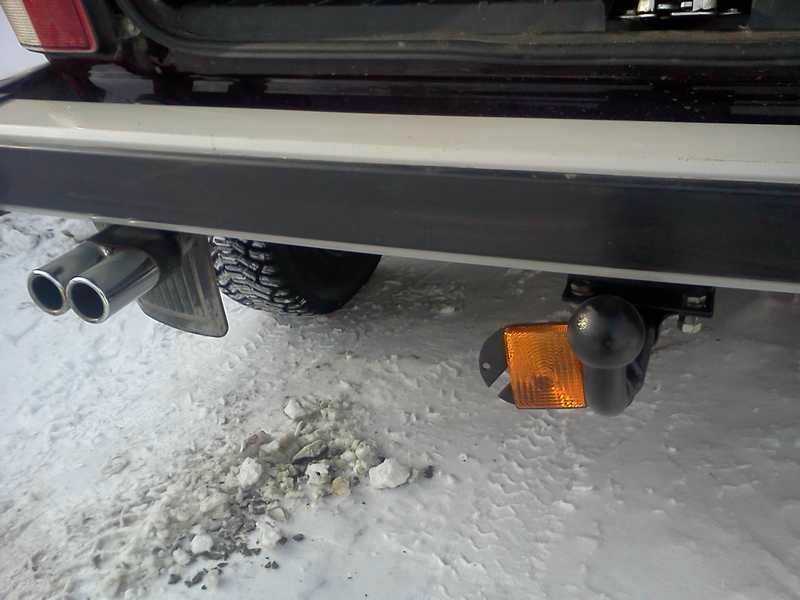

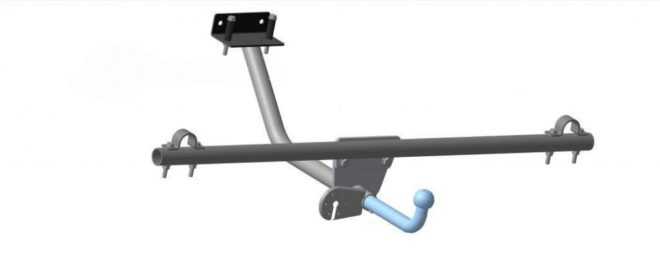

Но вернёмся к теме… Сегодня заехал на местный авторынок и в одном из павильонов нашёл именно то, что искал:

В целом железка выглядит крепкой, но качество покраски оставляет желать лучшего. Устанавливать планировал немного позже, в гараже у G-AM . Заехал по делам на работу, хотел открутить шар и что-то меня понесло…

Технические особенности

Размеры будущего агрегата и количество колесных пар зависят от целей его эксплуатации. Так, для транспортировки крупногабаритных грузов, длинномеров понадобится двухосная длинная техника с откидными бортами. А для перевозок сыпучих веществ подойдет одноосник с увеличенной высотой бортов, укомплектованный тентом.

Для поездок по сельской местности с небольшой скоростью на автопоезде, включающем прицеп полной массой до 0,3 т, тормоза необязательны. Но для повышения грузоподъемности и безопасности предпочтение лучше отдать моделям, оснащенным тормозной системой.

А еще интересно: Обвес на Ниву из пластика: аэродинамические бамперы, пороги, расширители и спойлеры

Прицеп МЗСА 817730.012

Что касается буксировочных возможностей машины, то есть полной массы прицепной техники, производитель предусматривает четкие ограничения, озвучивая показатель в 600–750 кг. Информация прописывается в руководстве по эксплуатации транспортного средства.

В дополнительную комплектацию входят:

• Лебедка.
• Самосвальный механизм.
• Ступицы от Нивы.
• Тент.
• Откидывающиеся борта.
• Замки.
• Удлинитель дышла.
• Осветительная техника.

Некоторое из этого заложено в базовый комплект, другое приобретается отдельно в качестве дополнения.

Описание техпроцесса

1. Снимите задний бампер автомобиля. Под креплением бампера находятся два отверстия открывающие полости внутри лонжеронов.
2. Измерьте расстояние между наружными краями отверстий внутрь лонжеронов. Отрежьте от трубы часть длиною равной этому расстоянию.
3. Отметьте середину, получившегося отрезка.
4. На краях полос длиною 20 см прорежьте отверстия 5 × 5 см. Наденьте полосы отверстиями на середину трубы и приварите к ней на расстоянии, позволяющем, вставить между ними крюк с шаром. Если в крюке есть крепежные отверстия просверлите такие же в пластинах, соответственно им, и закрепите между ними крюк при помощи болтов с гайками на 10.

Крепления фаркопа к лонжеронам

После выполнения пункта № 11 вы, практически, сделали фаркоп своими руками. Вам осталось его только установить и подключить розетку к проводке автомобиля.

Полезные советы

• Ввиду, того что поломка конструкции во время движения может натворить много бед. Избегайте сварки металла встык. Поэтому предпочтительней для крепления стальных полос к краям балки прорезать в них отверстия по размеру сечения трубы, надеть их на ее концы, а затем обварить.
• Не работайте болгаркой без защитных очков, и не варите без маски: берегите глаза.
• Если хотите окрасить новый фаркоп своими руками, то вначале, хорошенько подготовьте к покраске его поверхность. Для этого протравите ее любым средством, для преобразования ржавчины в состав которого входит ортофосфорная кислота. После чего прошлифуйте поверхность водостойкой наждачной бумагой, поливая ее водой для смывания отходов. Высушите узел обезжирьте растворителем для нитрокрасок или ацетоном, и покройте адгезионным грунтом из баллончика. Высушите грунт в соответствии с инструкцией. Прошлифуйте наждачной бумагой № 400 с водой чтобы поверхность после высыхания воды была равномерно матовой. Поверхность готова ― сушите, обезжиривайте спиртом или бензином Б-70 (растворителем свежий грунт размажется). Затем можно красить. После такой подготовки ваша краска будет держаться очень долго.

Самостоятельное изготовление фаркопа

Несмотря на продажу готовых фаркопов, автомобилисты самостоятельно изготавливают ТСУ для Нивы. Для самостоятельного конструирования изделия потребуется:

1. Подготовить чертеж будущей детали. Его можно создать самостоятельно, заказать у специалиста или скачать в интернете. В технической документации должны быть указаны размеры всех компонентов ТСУ и тип крепежей.
2. Приобрести высококачественные материалы. Использование некачественного металла приведет к быстрому выхожу фаркопа из строя.
3. Обеспечение надежного соединения всех частей ТСУ между собой. Одним из наиболее популярных видов самодельных фаркопов является несъемный. Данный выбор объясняется относительной простотой конструкции и отсутствием в ней подвижных механизмов и элементов.



Нива – легковой автомобиль повышенной проходимости. Транспортное средство используют для поездок за город, путешествий на рыбалку и охоту. Также машина часто выступает в роли буксира для застрявших транспортных средств. Установив фаркоп, вы в полной мере сможете насладиться эксплуатацией автомобиля.
