Самодельный прицеп для лодки пвх своими руками

Выбор автоприцепа

При осуществлении выбора устройства по перевозке лодки из ПВХ следует остановить свое внимание на моделях производителей с хорошей проверенной репутацией. Кроме этого не стоит забывать о мощности, а также функциональных способностях собственного автомобиля

Критерии выбора автоприцепа:

Рама – это несущая часть, поэтому она должна выносить большую нагрузку

Обратите внимание, чтобы базовый металл конструкции не был слишком тонким, поскольку из-за постоянной тряски все крепежные элементы расшатаются, а со временем и вовсе повылезают. Устройство должно иметь антикоррозийное покрытие (оцинковано или окрашено).

Колеса

Предпочтительнее использовать равноправные колеса, как на самом автомобиле, так и на прицепе, тогда не будет никаких проблем по дороге. Если идентичных колес нет, тогда используйте для конструкции покрышки без камер.

Автономная система торможения – это обязательный атрибут для устройств с весом свыше 750 кг.

Элементы световой сигнализации. Автоприцеп должен быть оборудован стоп-сигналами, фонарем, подсвечивающим номерной знак, и поворотниками.

Лебедка – специальное устройство, которое позволяет вытащить из воды и погрузить лодку. Тщательно осмотрите носовой упор, прикрепленный к дышлу. Когда сварочные швы очень заметны, то о качестве речи быть не может. Проверьте механизм и проследите, чтобы трос и ремни не терлись об ближайшие элементы и об ПВХ. При ручном механизме у ручки должен быть свободный ход.

Предпочтительнее использовать равноправные колеса, как на самом автомобиле, так и на прицепе, тогда не будет никаких проблем по дороге

Главные особенности

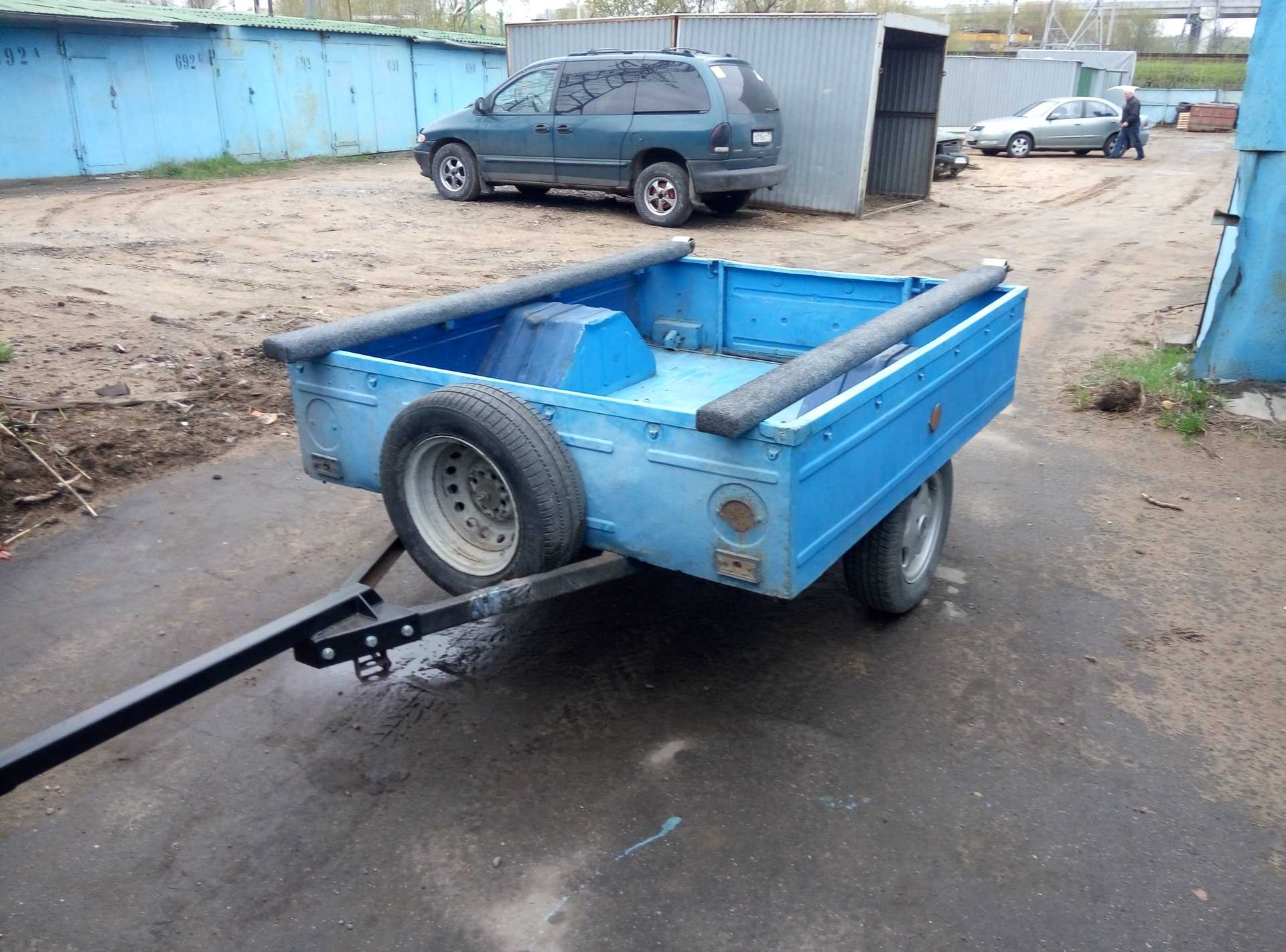

Взять за основу можно практически любой кузовной прицеп, причем подойдут даже те, которые несколько десятилетий простояли на одном месте. Поливинилхлоридная лодка не имеет большого веса, но все-таки рекомендуется проверить выбранную конструкцию на предмет запаса прочности. Для этого достаточно загрузить несколько мешков картошки или камней, бросив их в кузов, а затем попытаться проехаться по местности со сложным рельефом. Желательно загрузить прицеп так, чтобы полученный вес немного превышал массу самой лодки.

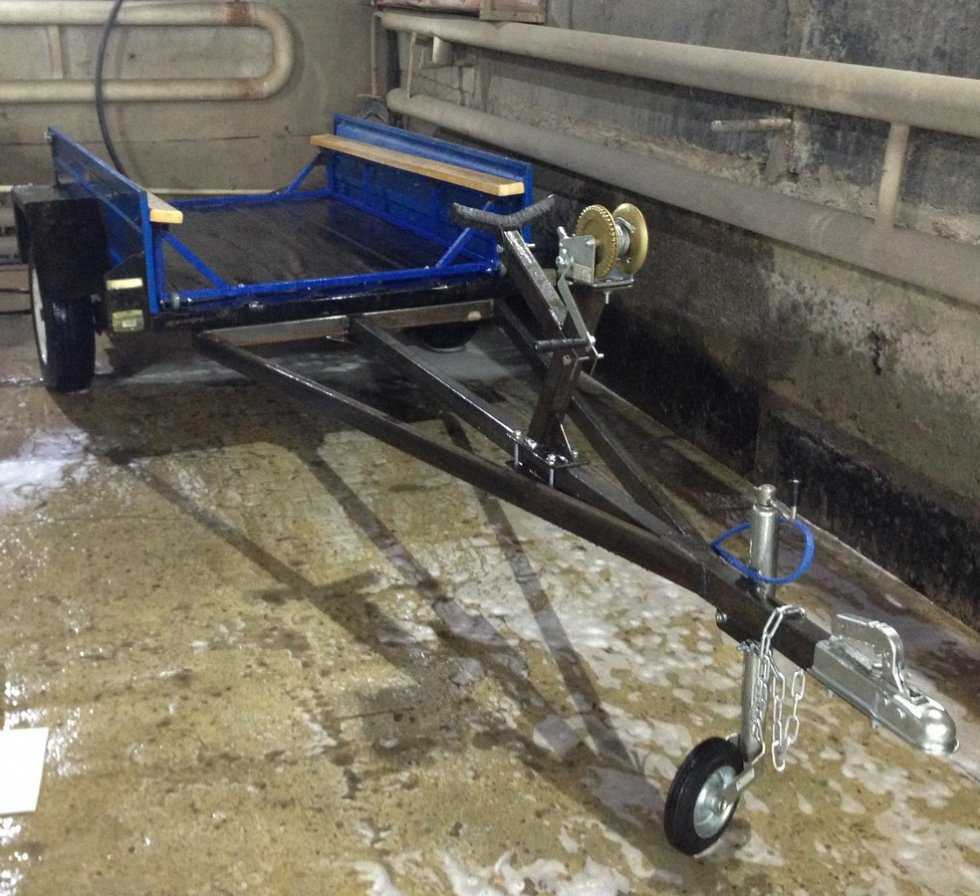

Итак, у вас есть прицеп, который надо переделать. Начинаем процедуру с разборки кузова. В дальнейшем он уже нам не пригодится, поэтому его остается только выбросить. В стандартной конструкции дышло имеет небольшую длину, поэтому носовая часть лодки может время от времени ударяться о заднюю часть транспортного средства. Чтобы предотвратить такой исход, рекомендуется удлинить его примерно на один метр и предусмотреть возможность разборки. Для повышения прочности используйте «косынки» из трубы сортаментом 40х40 миллиметров. В итоге у вас должно получиться что-то типа прицепа, проиллюстрированного ниже.

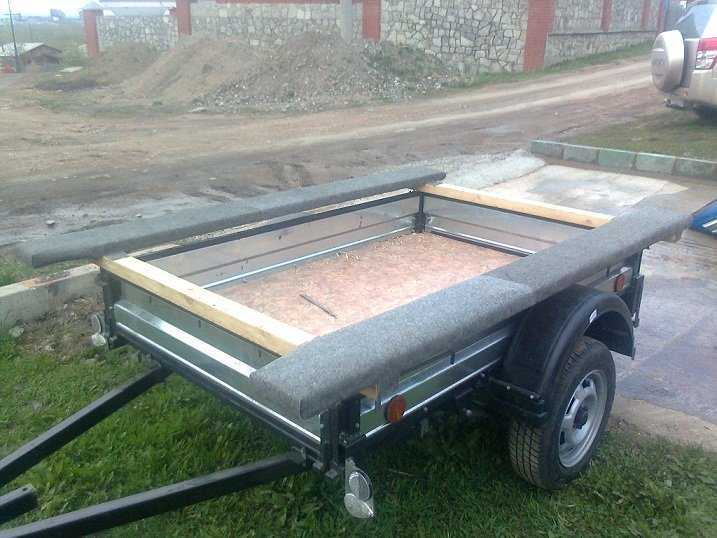

Чтобы предотвратить появление повреждений в процессе транспортировки лодки, рекомендуется использовать ложементики из доски толщиной четыре сантиметра. Меньшую доску использовать не рекомендуется, потому что так вы увеличиваете шансы на то, что в один неподходящий момент она треснет.

Также стоит отметить, что переоборудование может включать в себя установку дополнительных задних габаритов. Некоторые мастера принимают решение поставить фонари от автомобиля УАЗ. Защитить лодку от постоянного попадания грязи на ее поверхность помогут крылья. В стандартной комплектации прицепа они отсутствуют, придется приобретать отдельно. Практика показывает, что одним из наиболее оптимальных решений является оформление покупки крыльев от Оки. Среднестатистическая стоимость варьируется в пределах 350-400 рублей за комплект.

Под ногу надо сделать небольшой упор. В этом поможет упомянутая выше профильная труба размером 40х40 миллиметров. Резину следует приклепать с помощью вытяжных клепок. Согласно отзывам владельцев, которые уже проводили доработку своими руками, такое решение является очень удачным. Предотвратить возможное подкидывание ног силового агрегата лодки позволяет стяжная лента. На фото ниже ее хорошо видно.

Некоторые мастера принимают решение обустраивать крепления лодки посредством стяжных лент. Но лучше всего использовать полуторасантиметровый транец, вырезать фанеру и защитить ее горячей олифой, прикрепить все это дело двумя рымгайками, добавить два талрепа и пару-тройку звеньев цепи. В итоге автоприцеп сможет максимально надежно зафиксировать лодку.

Такая модернизация способствует максимально прочной ее фиксации на прицепе, обеспечивает надежность и безопасность перевозки в целом.

Преимущества использования прицепа

Применение автоприцепа для транспортировки имеет ряд преимуществ:

1. На устройстве есть специальные крепления, килевые валики, ложементы и боковые ролики, которые позволяют надежно зафиксировать конструкцию.
2. Устройство способно с легкость перевозить тяжести по неровной дороге с ямами и ухабами за счет своей рессорной конструкции.
3. Большой ассортимент с разной конфигурацией и длиной, позволяющий подобрать наиболее оптимальный вариант для перевозки своего плавательного средства.
4. Дорожный просвет точно такой же, как и у легкового автомобиля.
5. Позволяет перевозить лодку в надутом виде, что существенно экономит время, не требуя ее собирать и разбирать.

Разновидности прицепов

Существует несколько видов прицепов:

1. Одноосный – используется для транспортировки плавательных средств с весом около 1,5 т и длиной порядка 6 м. Модели данного вида имеют в своей комплектации сцепные элементы, габаритные и стоп-сигналы, подключаемые к электросети автомобиля.





















2. Двухосный – более габаритные конструкции, способные перевозить вес около 2,5 т с размером под 8,5 м. За счет двух осей передвижение конструкции становится равномерным, а главное плавным.
3. Трехосные – применяются для перевозки катеров с большими габаритами с длиной до 9 м и весом до 3 т. Конструкция очень устойчива, способна плавно перемещаться даже на большой скорости.
4. Тормозные – оснащены тормозным накатом, лебедками и транспортабельным колесным ходом. Конструкция весит свыше 750 кг. Наличие системы торможения делает передвижение безопасным, а также равномерным. Колесный ход способствует распределению центра тяжести равномерно по всей конструкции.
5. Безтормозные – малогабаритные конструкции с весом менее 750 кг и длиной около 3-5,5 м. Подвеска может использоваться рессорная или резиново-жгутовая.

Крепление лодки для перевозки

Транспортировать лодку можно разными способами:

1. Килем вверх. Для этого способа используются стропы: два для поперечного крепления и три для продольного. Мотор лучше положить под лодку и зафиксировать с помощью двух стропов и четырех рымов.
2. Килем вниз. В это варианте баллоны используются как опора, а киль располагается несколько ниже. Мотор необходимо очень надежно зафиксировать.
3. Когда на прицепе есть слани, лодку можно прикрепить к раме и дополнительно зафиксировать стропами.

Лодочные принадлежности желательно крепить, используя специальные подкладки в виде клиньев. Чтобы при перевозке шлюпка не сползала можно слегка подкачать баллоны.

Чтобы зафиксировать лодку используют трапики, подножки, а также крепежные крючки или ложементы.

Периодически останавливайтесь и проверяйте крепеж, поскольку из-за перепадов температуры может измениться давление в баллонах, и фиксаторы могут ослабеть.

Что следует учесть при выборе

В комплектацию прицепа может входить тент, но его наличие не обязательно. При выборе следует учесть следующие рекомендации:

1. Учитывайте, какой груз способен выдерживать автоприцеп. Каждый из них рассчитан на свои габариты.
2. Дополнительные комплектующие. Наличие ложемента, килевых валиков и роликов позволяет перевозить груз в сохранности. При их отсутствии понадобится периодически останавливаться и проверять крепление груза.
3. Дорожный просвет должен быть не меньше чем у автомобиля. Предпочтительнее наличие откидной стойки, которая обеспечивает устойчивость конструкции.
4. Целостность световых сигналов. При перевозке происходит повреждение сигналов, поэтому проверьте их работоспособность.
5. Подвеска пружинная. Вне зависимости от того используется колесная или рычажная балка желательно выбрать пружинную подвеску. Альтернативой выступает зависимая рессорная конструкция.
6. Осмотрите хорошо все подвижные элементы, а также их соединения.
7. Удобно использовать модели с длинным ложементом, обтянутым мягкими тканями.

Модель и фирму каждый выбирает сам в зависимости от предпочтений и габаритов лодки.

Перевозка лодки

Особенности характерные для транспортировки ПВХ лодок:

1. Перевозка на обычном прицепе требует дополнительной устилки в виде линолеума либо ковролина, чтобы не повредить дно и баллоны лодки об борта, а также острые кромки.
2. При наличии тента, его можно использовать в качестве дополнительной фиксации.
3. Крепление должно находиться поперечно стропам. Если расположить плавсредство килем вниз, необходимо чтобы внутри не было никакого груза.
4. Закрепить лодку нужно так, чтобы потом было удобно ее спускать в воду.
5. Предпочтительнее использовать автоприцеп, оборудованный специальными крепежами и лебедкой, позволяющей достать плавательной средство из водоема.

При наличии тента, его можно использовать в качестве дополнительной фиксации

Регистрация прицепа

Устройство для транспортировки лодки требует регистрации в ГИБДД. Поэтому после покупки прицепа его необходимо поставить на учет на протяжении 10 дней начиная с момента покупки.

Для регистрации понадобится:

1. Собрать пакет документов, который состоит из:
   • документа, подтверждающего вашу личность;
   • паспорта транспортного средства, который выдается при покупке;
   • договор о купле-продаже.
2. Обратиться в любое отделение ГИБДД, вне зависимости от места регистрации или проживания, и заполнить согласно с образцом заявление о регистрации прицепа.
3. Оплатить государственную пошлину, размер которой может быть в пределах 350-1500 рублей в зависимости от вида регистрационных действий.
4. Предоставить купленное устройство на осмотр инспектору ГИБДД, который сверит VIN-номера и поставит соответствующую отметку о прохождении процедуры.
5. Подать документы на регистрационный учет.

По окончании регистрации вы получите свидетельство о регистрации, а также государственный знак регистрации. В паспорте транспортного средства будет сделана отметка о регистрации.

Один раз в два года для прицепов, которым менее 5 лет, и раз в год – если больше требуется проходить техосмотр прицепа. Дата каждого осмотра прописывается в талоне к устройству.

Для обладателей категорий «В», «С» и «Д» разрешается использование легких прицепов с весом не более массы снаряженного авто, а общая сумма транспортного средства и прицепа должна быть менее 3500 кг. Для более тяжелых установок понадобится открывать категорию «Е».

Блиц-советы

1. Чтобы не нанести дефектов ПВХ-материалу лодки следует использовать для крепежа эластичный трос из резины с плоским сечением. Он позволит избежать люфта в случае перепадов давления внутри баллонов.
2. Используйте чехол из брезента для транспортировки. Он защитит ПВХ от повреждений ветками, отлетающими камушками при передвижении.
3. Прицеп с накрытым верхом в виде жесткого футляра позволит перевозить грузы при любых погодных условиях, защитит от воровства, а также вандализма.
4. При транспортировке лодки хорошо прикрепите мотор к раме автоприцепа, чтобы снизить нагрузку на днище, а также избежать стирания ПВХ.

Внимание и правильная эксплуатация автоприцепа – залог прекрасного настроения во время рыбалки

Выводы

Если у вас в наличии есть лодка, которой вы часто пользуетесь, не обязательно приобретать дорогостоящий грузовой прицеп. Можно обойтись обычным, если он вам практически не нужен. Как видно по материалам ниже, такая платформа для установки лодочного аппарата не нуждается в больших затратах времени, связанных с модернизацией конструкции. Достаточно приобрести все необходимые крепления, избавиться от стандартного кузова, адаптировать дышло под более длинный груз.

Решил я как-то сменить свою резиновую лодку на ПВХ, но не думал, что сталкнусь с весом и поясницей. Если раньше я мог ездинь на рыбалку один, то с покупкой ПВХ лишился этой возможности. Подгядев у других рыбаков способы таскания до воды своих лодочек, было решено изготовить (из колёс для садовых тележек), транцевые колёса.

Но и они не решили проблем с весом и приходилось катать в два лица до воды. Помучившись один сезон, на семейном совете было решено, обзавестись прицепом! Но таким, чтобы и до дачи можно было отвести груз, и на коллективку смотаться, и лодочку до воды в собраном состоянии довести. Пока небыло жидкой водицы пришлось включать фантазию по оснащению и модернизации прицепа. Для начала был изготовлен каркас под тент, бока обшил ДВП, крышу сделал из OSB плиты, ну и изготовлен сам тент с логотипом рыбаков Вологодской области. Вместимость прицепа значительно увеличилась в приятную сторону.

Много раз слышал от друзей и рыбаков, что у прицепов проблема со ступичными подшипниками, проводкой и фонарями после заездов в воду.По этой причине надо было придумать что-то мобильное, не тяжёлое и удобное для лодки. Было решено изобрести подставку.После схода снега прикупил пару мебельных труб и начал воять подставку в прицеп, для транспортировки лодки в собраном виде, спуска в воду и хранения лодки в гараже. При хранении лодки на подставке прицеп всегда остаётся свободным под другие нужды.И работа пошла сама собой, по скольку хотелось успеть доделать и быть готовым к открытию навигации.
