Как сделать подлокотник в свой автомобиль

Выбор материалов и изготовление своими руками подлокотника

Для изготовления своими руками корпуса и крышки подлокотника идеально подойдет любой древесный материал толщиной 8 мм. Это может быть фанера, доска, ДСП или ДВП. Если опорная подушка и/или передняя стенка должны быть изогнутыми (закругленными), то для их изготовления пригодна только фанера – ее можно будет согнуть над паром. Для обтяжки подлокотника своими руками можно выбрать дерматин, кожзаменитель, кожу или другой материал.

Все детали вырезаем своими руками из выбранного материала с помощью ножовки по дереву, а лучше электролобзика (он идеально справится со всеми фигурными элементами). Затем те части, которые необходимо согнуть, подвергаем обработке над паром и ждем пока они остынут. Только после этого в них можно делать необходимые вырезы, если они предусмотрены (например, под ручник в передней стенке).

Когда все детали корпуса готовы, скрепляем его конструкцию саморезами или столярным клеем. Если фиксация его должна быть распорного принципа, то определяемся с толщиной прокладочного материала, в качестве которого можно взять более тонкую фанеру или крагис. Вырезанные накладки приклеиваем по бокам или сажаем на саморезы. Затем выбранным для этого материалом. Желательно перед этим изготовить из миллиметровки выкройки для корпуса, а по ним уже раскроить ткань для обтягивания и сшить из полученных кусков чехол, который надо будет закрепить степлером поверх корпуса.

Придаем опорной подушке мягкость и нужную округлую форму. Для этого на ее верх наклеиваем поролон либо губки для мытья тела или посуды. Последние располагаем боковыми торцами к крышке подлокотника и плотно друг к другу, а после приклеивания сшиваем между собой, лишние и выступающие части обрезаем. Поверх такой подкладки приклеивают войлок подходящих размеров, который затем крепим по краям к крышке. Ее после этого обтягиваем. Устанавливаем на корпус крышку и петли для открывания. В заключение можно обтянуть внутреннюю часть ящичка.

Мнение эксперта

Руслан Константинов

Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

При покупке подлокотника нужно в первую очередь обращать внимание на надёжность конструкции и крепления. Корпус должны выдерживать нагрузку до 120 кг, ведь водители бывают самых разных комплекций

Универсальные модели обязательно должны иметь функцию регулировки по высоте для удобной посадки водителя любого роста, при этом по мере необходимости подлокотник должен откидываться назад.

Универсальный подлокотник должен соответствовать габаритам автомобиля, не мешать стояночному тормозу, фиксации ремней безопасности и переключению передач. В качестве материал должны использоваться износостойкие и прочные варианты, например, натуральная кожа или качественный кожзаменитель. Также неплохо себя зарекомендовала кордура и оксфорд, эти материалы при необходимости можно отмыть и отстирать. Корпус подлокотника должен быть металлическим или пластиковым. Цвет должен соответствовать общему оформлению обивки салона, за неимением такой возможности лучше отдать предпочтение универсальному чёрному цвету.

Подлокотник — это очень удобная вещь внутри салона автомобиля. Некоторые компания выпускают свои авто с уже установленными подлокотниками, но порой владельцам приходится искать, делать и устанавливать данные элементы своими руками. Это касается и ВАЗ 2110.

Как сделать подлокотник в машину своими руками

Если купить готовый элемент по каким-то причинам не представляется возможным, выход один: сделать его самостоятельно.

Подготовка к процессу

Первым делом с помощью рулетки в салоне следует измерить место, где будет установлено устройство. Причём замеры нужно производить в салоне собственного автомобиля. Даже у двух одинаковых с виду машин элементы компоновки салона могут отличаться по размерам. Разница может составлять всего несколько миллиметров, но именно она в итоге и помешает нормальной установке.

Это интересно: Диагностика неисправностей, ремонт и замена радиатора печки Peugeot 307/308 своими руками

Измеряются следующие параметры:

• расстояние между водительским и пассажирским креслами;
• уровень, на котором находится локоть сидящего водителя;
• расстояние от включённого рычага ручного тормоза до спинки водительского кресла. Это делается для того, чтобы пассажиры, сидящие сзади, не задевали подлокотник ногами;
• максимальная высота, на которую поднимается рычаг ручного тормоза при его включении (этот размер снимается лишь в том случае, когда конструкция подлокотника частично накрывает рычаг тормоза);
• также необходимо знать, как далеко друг от друга находятся защёлки ремней безопасности.

Выбираем материал

Как правило, самодельные подлокотники делают либо из фанеры, либо из ДСП. Иногда используется цельная доска толщиной 7–9 мм. Если предполагается, что будут изогнутые детали, то использовать можно только фанеру, так как только этому материалу можно придать необходимый изгиб, подержав над паром. Что касается материалов для обивки, то они могут быть самыми разными: кожзаменитель, натуральная кожа, дермантин и т. д. Выбор здесь ограничивается лишь фантазией и финансовыми возможностями автовладельца.

Проектируем основные элементы

Все вышеуказанные размеры должны быть записаны. На их основе создаётся простейший эскиз в трёх проекциях. Сделать это можно даже от руки, на обычном тетрадном листке.

Простейший эскиз самодельного подлокотника, выполненный на тетрадном листе

Необходимо чётко представлять себе, как будет выглядеть будущий подлокотник.

На эскизе обязательно должны быть указаны следующие моменты:

• все размеры;
• если в подлокотнике присутствуют детали с фигурными изгибами, в эскизе должны указываться радиусы этих изгибов;
• расположение крепёжных отверстий с обязательным указанием их диаметра;
• вид и параметры крепежа, который планируется использовать (к примеру, если это саморезы, то следует указать их диаметр и шаг резьбы);
• глубина, на которую крепёж проникает в детали корпуса или в промежуточные конструкции (часто подлокотники прикручивают саморезами к деревянным подложкам, так что знание глубины проникновения крепежа позволит точнее рассчитать толщину подложек);
• если планируется собрать элемент с откидывающейся крышкой, то следует указать, где и на чём будут крепиться мебельные петли, удерживающие крышку. Также не следует забывать про их размер.

На этапе проектирования следует обязательно продумать, как именно подлокотник будет фиксироваться в салоне. Это может быть набор саморезов либо деталь может удерживаться на месте просто за счёт плотной посадки между сиденьями.

Это интересно: Ремонт, обслуживание и замена радиатора кондиционера своими руками

Процесс изготовления

Имея под рукой готовый эскиз со всеми необходимыми размерами, можно приступать к сборке подлокотника.

1. Выбранный материал размечается в соответствии с ранее определёнными размерами, затем из него вырезаются части подлокотника (для этих целей лучше всего воспользоваться электрическим лобзиком).

   Инструменты и некоторые детали будущего подлокотника

2. Если какие-то части требуется согнуть, они нагреваются над водяным паром, сгибаются и фиксируются в согнутом положении до полного остывания.
3. После подготовки всех деталей корпус собирается. Конструкция может фиксироваться как саморезами, так и с помощью обыкновенного столярного клея.

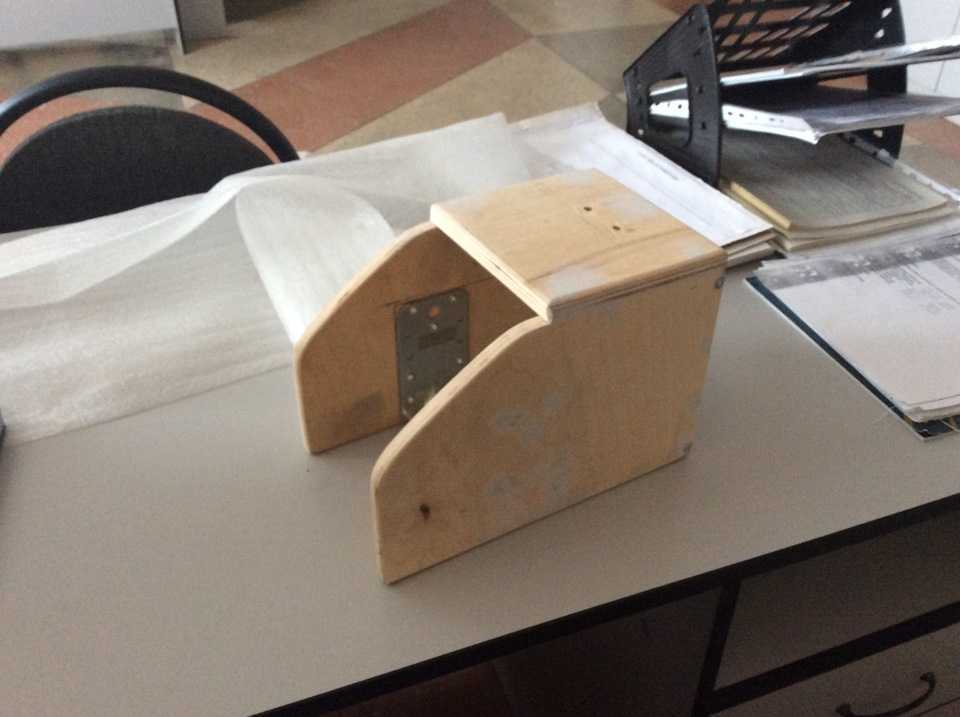

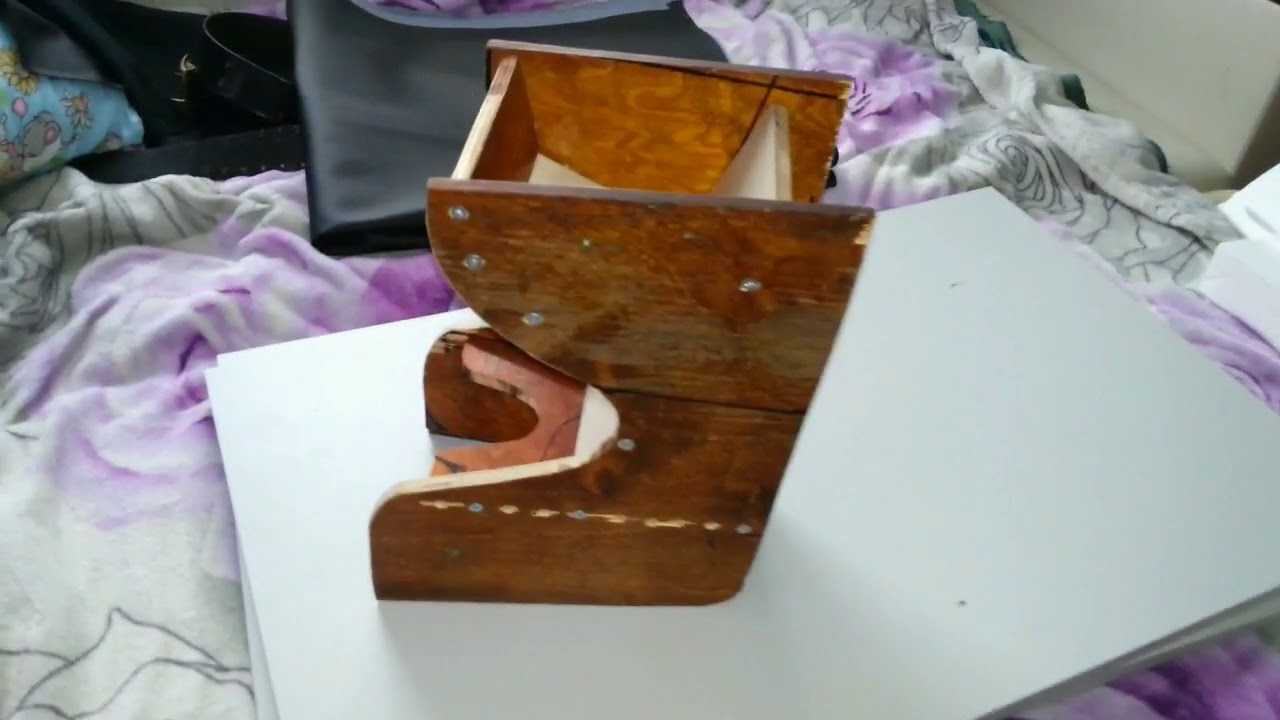

   Подлокотник собран, конструкция зафиксирована саморезами

4. Собранная конструкция обтягивается ранее подобранным материалом и устанавливается в машину (процесс перетяжки подробнее рассмотрен ниже).

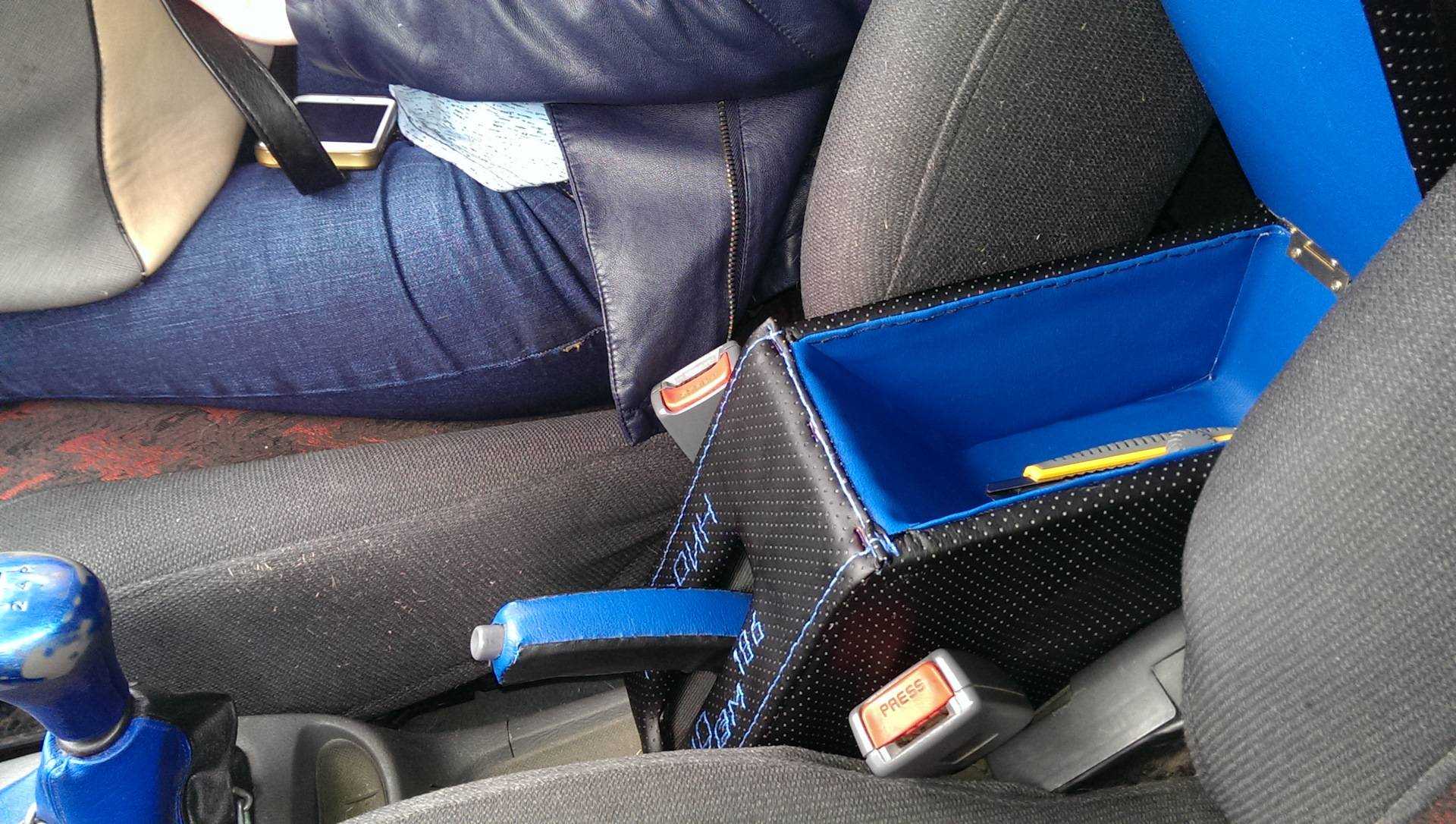

   Самодельный подлокотник, установленный в салон автомобиля

Как сделать подлокотник в машину своими руками?

Многие автолюбители обладают некоторым количеством мелочей, которые не помещаются в бардачок. Решение для их хранения предоставляет подлокотник, располагающийся между передними сидениями.

Купить подлокотник, подходящий к конкретному салону автомобиля не всегда является возможным. По этой причине, единственным способом получить удобную деталь интерьера является самостоятельное её создание.

Что потребуется для создания подлокотника?



Ниже представлен полный перечень инструментов:

• электролобзик;
• рулетка;
• молоток;
• утюг;
• ножницы.

Первоначально необходимо осуществить точные замеры, чтобы создать короб, в дальнейшем трансформируемый в подлокотник. Выполнять лучше всего его из фанеры. Этот материал наиболее прост в обработке.

Собирается короб при помощи клея и обыкновенных гвоздей. После того, как короб готов и идеально встаёт на посадочное место, можно переходить к его обшивке. Существует несколько различных материалов.

Естественно, натуральная кожа будет долговечнее, но большинство предпочитает пользоваться относительно доступным кожзаменителем. Строго говоря, качественный кожзам по прочности не особенно уступает натуральной коже.

Процесс обтягивания



Новички допускают одни и те же ошибки. После завершения процесса обтягивания на подлокотнике образовываются складки, линии, пузыри и т.д. Чтобы подобного не происходило, настоятельно рекомендуется использовать утюг.

Во-первых, он даст возможность эффективно разгладить материал по поверхности. Во-вторых, высыхание клея под воздействием тепла значительно ускорится.

При выборе материала для обтяжки подлокотника профессионалы советуют руководствоваться соображениями практичности. Другими словами, верхняя поверхность подлокотника должна быть выполнена из тёмного материала.

В этом случае грязь на нём будет практически незаметна. Практика создания подлокотников в особенности распространена для старого отечественного автопрома. Безусловно, никто не запрещает приобрести уже готовый вариант.

Знаете ли Вы, как осуществить установку системы сигнализации на автомобиль.

В видео будет продемонстрирован процесс создания подлокотника для автомобиля с нуля:

https://youtube.com/watch?v=qh4CiFWrB0g

размеры, чертежи, фото и видео

Подлокотники — это интерьер автомобиля и удобство водителя. Изделие бывает индивидуально и своеобразно. Здесь всё зависит от того, насколько развита фантазия у мастера дела. Часто данное изготовление стандартное – заводское, которое сильно не отличаются оригинальностью. Подлокотник на газель делают сами водители из различных материалов. Поскольку эта деталь интерьера невелика по своим габаритам, в неё можно вложить все свои идеи.

Так выглядит подлокотник в салоне Газели

Так выглядит подлокотник в автомобиле Газ 24

Сборка подлокотника своими руками

Каждый владелец автомобиля, даже советского производства, желает выделить свою «красавицу». Кто-то делает из машины суперкар по внешним данным, а кто-то ставит упор на внутреннем дизайне. Желая ездить легко и с комфортом.Автолюбители, у которых машина не только предмет роскоши, но и еще «рабочая лошадка», большую часть своего времени проводят за рулем автомобиля.

Вариант конструкции подлокотника в салоне Газели

Чтобы правая рука не лежала все время на ручке переключения скоростей, а свободно отдыхала.

Набросок с размерами подлокотника

Что нужно

Для того чтобы начать производить данный шедевр, требуется:

1. Данные замера места, где будет располагаться подлокотник. Высота, ширина, глубина и так далее.

   Чертеж с размерами подлокотника для газели

2. С этих данных произвести чертёж на бумаге. Он должен быть четким и правильным. Потому что именно по таким замерам будет делаться деталь интерьера автомобиля.

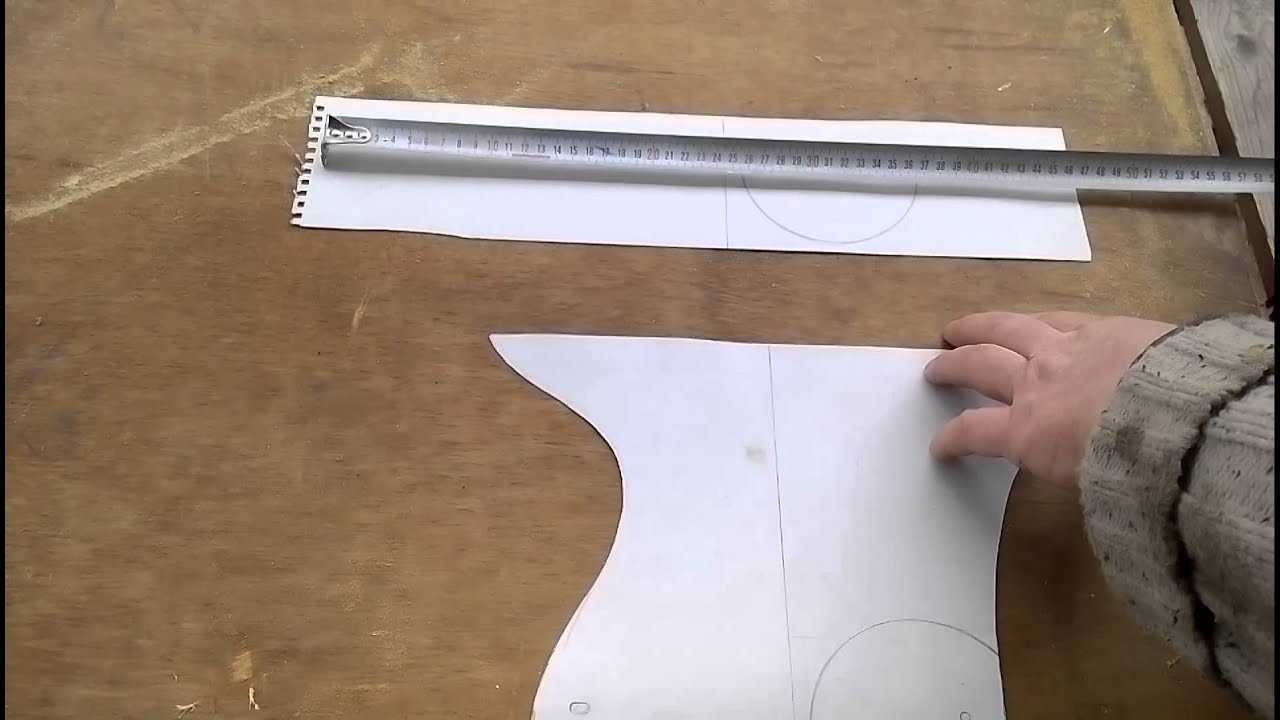

   Процесс вырезания шаблона из бумаги

3. Замеры надо делать только в своей машине, потому что они могут существенно отличаться от замеров такого же автомобиля у друга.
4. Следует учесть ручник (высота его подъёма) и замки ремней безопасности. Чтобы потом не возникло дискомфорта при применении ремня безопасности.

   Пример расположения ручника в салоне

5. Следует также учесть меры безопасности при выполнении работы.

Необходимые материалы и процесс монтажа

Для работы необходима пила или электролобзик, а также дерево небольшой толщины. Это может даже быть ДСП или лакированная деталь со старой мебели. На этом деревянном листе требуется нарисовать чертеж и аккуратно его вырезать.

Вырезанные из фанеры детали подлокотника

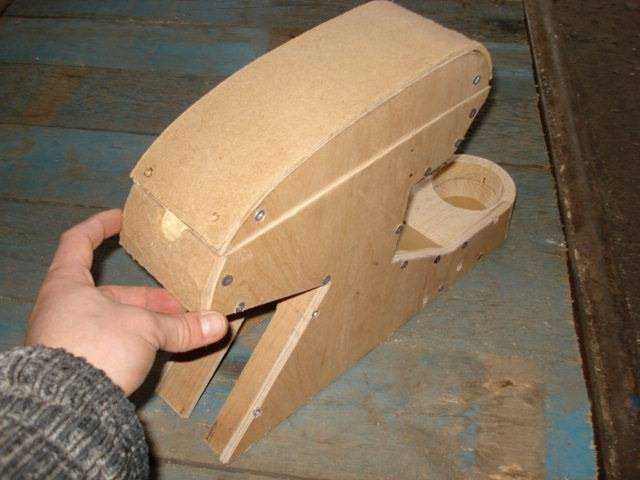

Собранная конструкция подлокотника из фанеры

Вариант конструкции подлокотника из фанера

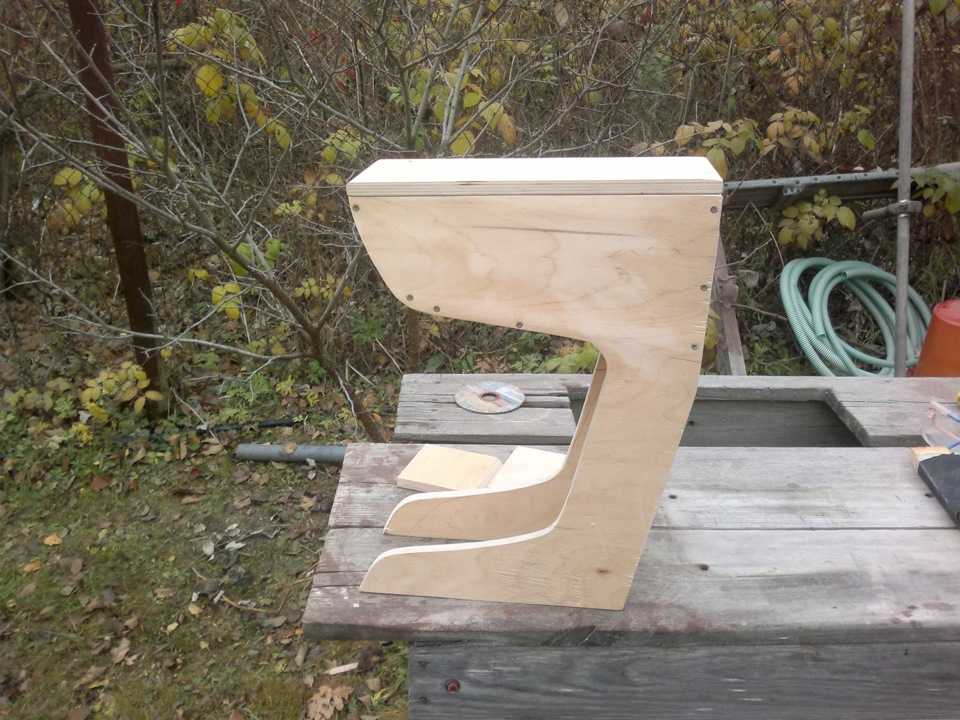

Пример готового каркаса подлокотника

подлокотник своими руками для газель

Обшивка

Материал требуется выбирать под тон салона автомобиля. Подлокотники на газель своими руками можно обшить кожзаменителем. Это будет актуально.

Пример обшивки подлокотника для Газели

Установка крышки

Для этой детали нужно уделить особое время. Для того чтобы подлокотник не был жестким, сверху на крышку требуется положить поролон. Если нет цельного поролона, можно положить губку.

Пример готовой крышки подлокотника

Шарниры и магнит

Чтобы крышка не «ездила» туда-сюда, когда водитель кладет руку, и для того чтобы она не открывалась, требуется магнит. После установки магнита требуется саморезами поставить шарниры. Выбрав место установки крышки, она окончательно прикручивается к самому подлокотнику.

Смонтированные шарниры на подлокотник газели

Подлокотник на ГАЗ Соболь Баргузин.

Установка

Установить свой подлокотник в Газель не составляет труда. Можно подлокотник установить просто между сидений, но во время движения он может съехать со своего места и во время езды принести немалый дискомфорт. Поэтому его требуется поставить стабильно.

Смонтированный подлокотник на Газель

• Полипропиленовая трубка, в которой внутренняя сторона будет стальная;
• Шпилька М 8 100-110 см;
• Сверла.

Здесь представлены 5 идей как можно сделать подлокотник своими руками.

Просто, но со вкусом, это можно сказать про данный подлокотник. Сделан он из кожи, ткани и пластика.

1. Этот подлокотник выглядит мастерски, потому что при его создании использовалась основа от универсального подлокотника.
2. Простой и не очень красивый подлокотник из фанеры, видно, что сделан начинающим мастером.

Просто, но удобный подлокотник, обтянут карпетом, кожой. Недостатком является отсутствие емкости для вещей.

Вот пример оригинального подлокотника Armster2, цена которого естественно весьма высока.

Рено дастер представляет собой автомобиль класса кроссовер. Автомобиль появился в 2009 году и уверенно занял высокие позиции среди автомобилей того же класса. Автомобиль смотрится стильно внешне, но не всегда все так хорошо внутри, потому многие водители предпочитают взять в руки карпет, фанеру и кожу и смастерить под себя сиденья или подлокотник.

Просто и надежный подлокотник, ничего лишнего, есть большой отсек для вещей. Подлокотник не смотря на солидные габариты совсем не мешает ручнику.

1. Небольшой самодельный подлокотник, здесь есть все — хорошая кожа удобная для руки, выдвижная полка и отсек под бутылку или стаканы.

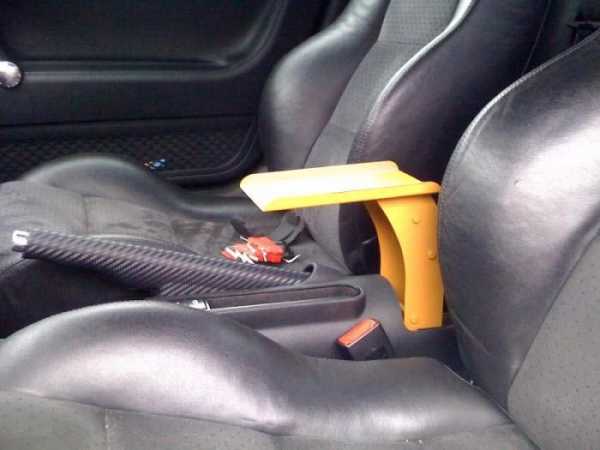

2. Этот подлокотник выглядит странно, и очень кустарно, но главное его преимущество его небольшие габариты, он занимает совсем мало места по ширине/
3. Стильный, черный подлокотник и при этом не занял много работы.

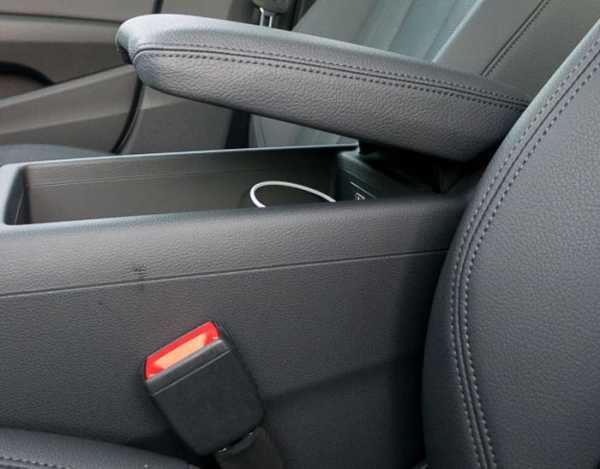

4. Вот так для сравнения выглядит штатский подлокотник для ренодастер.

Также оригинальный подлокотник для ренодастер. На выбор представляют варианты из кожи и ткани.

Автоваз выпускает не очень много автомобилей и отчасти справедливо заслужил не самую лучшую репутацию, тем не менее он имеет хоть и не большой ряд различных автомобилей серии Lada.

Они все не очень дорогие, но многие хотят, чтобы автомобиль чувствовался и внутри и снаружи красивым, потому многие идут на замену разных частей и многие решают самому смастерить, например подлокотник, настроив его именно под себя.

Вот, к примеру самодельный подлокотник с огромным пространством внутри (так называемым баром). Сделан он из простой фанеры и обит кожой.

• Этот подлокотник выполнен в минималистичном стиле, он абсолютно не мешает рычагу, при этом имеет большой бар.
• Данный подлокотник уже представлен без бара, действительно емкость под вещи нужна не всем и может сковывать пространство.

Большой подлокотник, в который также поместили лампочку для подсветки вещей внутри. Снаружи он обтянут кожой, внутри мы видим карпет.

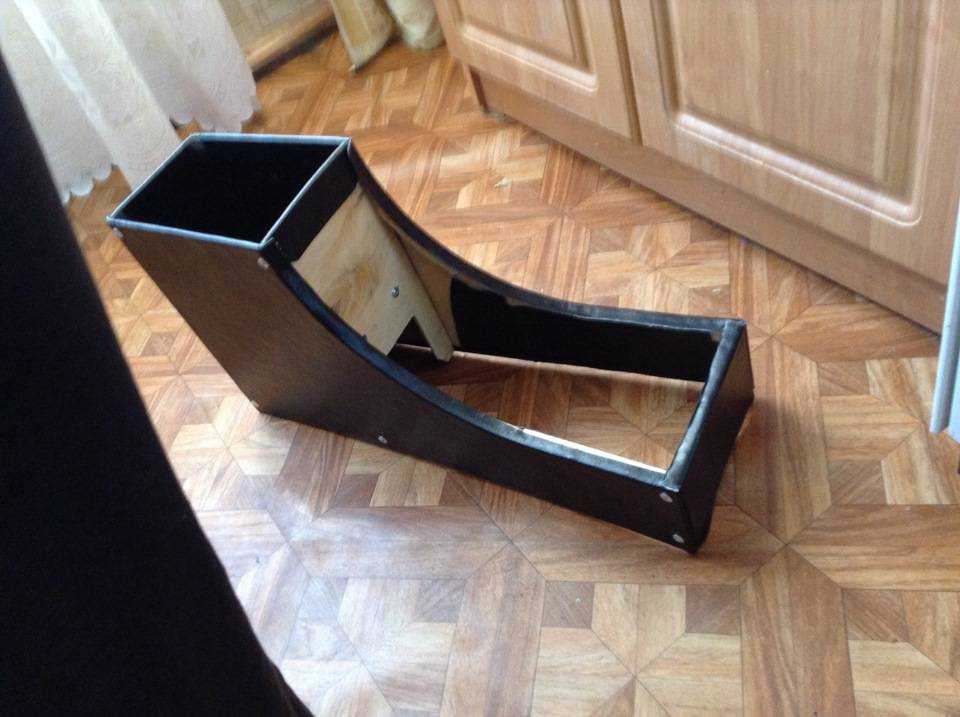

Здесь представлен еще не собранный подлокотник. Сейчас только подобрали размеры, вырезали фанеру и примерно наметили как будет лежать ручник под подлокотником.

1. А здесь виден подлокотник уже в окончательном своем виде.

Кио Рио автомобиль, который заслужено, получил свою славу. На рынке он представлен уже почти 20 лет. Автомобиль стал популярен, благодаря своему сдержанному дизайну, а также большим удобством в салоне.

Но каждый человек любит подстраивать автомобиль именно под себя, кто-то ограничивается накидками на сиденья, а кто-то мастерит сиденья или подлокотники под себя.

Подлокотники могут быть самыми разными, от простеньких и небольших до крупных и вычурных.

Данный подлокотник пример всем, как нужно подстраивать автомобиль под себя. Здесь мы видим мех, это должно быть очень удобно, особенно зимой.

• Этот подлокотник, очень изящный, но видно, что сделан не очень качественно, в некоторых местах кожа лежит криво.
• Следующий подлокотник, простой, но практичный, видно что мастер заморочился и  установил мощные петли.
• Этот подлокотник, не вычурный, но при виде его чествуется, что его создали руки мастера.

Лада Гранта не очень популярный отечественный автомобиль. Сложно сказать, что он действительно хорош в своем классе, однако низкая цена достоинство Лады Гранта. Не самый привлекательный вид, возможно стал причиной столь высокой популярности создавать и мастерить что-то особенное в данном автомобилей.

Этот подлокотник сделан из качественной кожи или экокожи. Смотрится значительно лучше чем большинство решений в магазине.

Следующий подлокотник следовало бы отнести к классу люкс, выполнено все очень качественно. Красивый цвет, два различных отсека.

Очень удобный подлокотник, здесь сделана и заклепка и специальная выемка для того, чтобы открывать крышку бара. Смотрится очень красиво и со вкусом.

1. Простенький как и автомобиль подлокотник, небольшой, но с наличием большого пространства внутри.

Этот подлокотник вероятней всего мастер делал для своей жены, уже очень нестандартный выбор цвета кожи. Хотя учитывая бардовую расцветку сидений, смотрится очень даже ничего.

Откидной подлокотник своими руками (+50 к удобству)

занимают много места и всегда в них что нить гремит, потому что обязательно туда положишь какую нибудь мелочь. Было несколько вариантов подлокотника: 1) независимый, который можно снять если что; 2) встроенный в кресло. Выбрал 1ый вариант.Все размеры сугубо индивидуальны. Поэтому я их не записывал.

Сразу начал с поиска крепления подлокотника, остановился на местах крепления как на ‘АЛАМАР’овском. Нижний болт держит замок ремня безопасности, верхний держит наконечник опоры.

Помогали мне: папаня и жена)С креплением определились, переходим к созданию скелета подлокотника. Из листа 3мм метала отрезал полоску. Согнул в двух местах. Просверлил отверстия под крепления. Выставил наклон площадки-опоры. Усилил ее косынкой

Приварил петлю к площадке

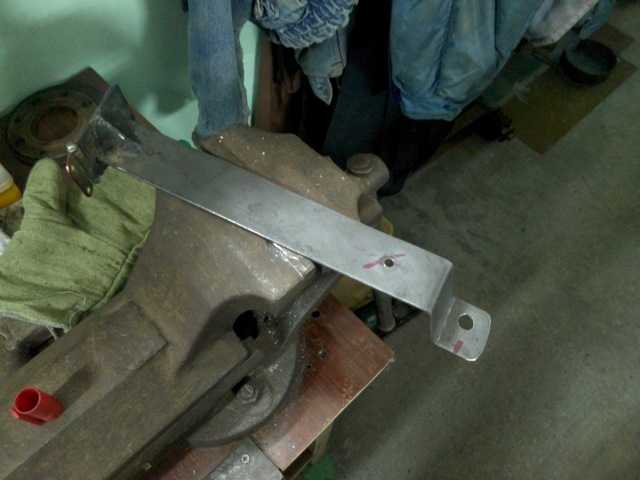

Вырезаем, все из того же 3мм железа, основу подлокотника. Ножку усиливаем квадратным профилем. Привариваем основу к петле.

Получился готовый скилет. В процессе его создания очень много раз он прикручивался и откручивался, все подгонялось под меня.

Дома выбрал ткань для его обивки. Это вельвет

И флис

Жена сшила чехол-обивку, затягивается шнурком, можно снимать.

Скелет зачистил, обезжирил, загрунтовал и покрасил в цвет авто.

Этот подлокотник вместе с короткоходной кулисой дают непередоваемые ощущения, руку положил на подлокотник и она недвигается в моменты переключения передач. Переключаю передачи кистью. Очень удобная вещица)!

Заключительный этап

На данном этапе требуется установить подготовленное изделие непосредственно в саму машину. Для этого лучше всего использовать полипропиленовую трубу со стальным стержнем и шпильку М8, предназначенную для крепления пластмассовых элементов в машине.

После этого необходимо:

• Вставить шпильки в отверстия.
• С обратной стороны установить металлическую пластину и зафиксировать гаечным ключом.
• Выпилить из фанеры прямоугольник, обшить его дерматином и проделать в нем пару отверстий.
• Установить деталь и надеть трубки.
• Отметить на подлокотнике отверстия и проделать их.
• Установить готовое изделие между сиденьями и закрепить его при помощи гаек.

Крепления можно разработать по своему усмотрению. Некоторые автовладельцы и вовсе просто фиксируют подлокотник между креслами. Если он держится плотно, то дополнительным манипуляций может не потребоваться. Однако стоит несколько раз надавить на изделие, чтобы убедиться, что оно не выпадет.

Если при использовании сделанного подлокотника автовладелец испытывает дискомфорт, то лучше его снять или переделать.

Как сделать локотник своими руками? Как сделать подлокотник в машину?

Наверное, каждый автолюбитель задумывался над тем, как выделить свой автомобиль на фоне других при помощи различных обвесов, спойлеров и прочих элементов тюнинга. Как сделать своими Как сделать кожаный подлокотник в машину своими руками для. Да, возможно, эти детали и придадут спортивности вашему железному коню, однако комфорта и мощности от этого не прибавится. Поэтому стоит задуматься над более практичным вариантом тюнинга, например о дополнительном подлокотнике.

Такая вещь не только спрячет множество «мелочей» (ключей, документов и т.д.), но и сделает интерьер машины более интересным и уникальным. Как снять своими руками клапан егр? — форум. А о том, как сделать подлокотник в машину, расскажет наша сегодняшняя статья.

Видео

В этом видео подробно показывается, как сделать подлокотник для авто своими руками.

ПОДЛОКОТНИК своими руками. КАК СДЕЛАТЬ ПОДЛОКОТНИК своими руками. DIY CAM

Вариант подлокотника для автомобиля Renault Sandero Stepway (Рено Сандеро Степвей).

Подлокотник своими руками для Renault Sandero Stepway

Как сделать перетяжку подлокотника своими руками на Приоре.

https://youtube.com/watch?v=FiANYBM43kk

Как сделать подлокотник из фанеры и обшить кожей.

1. Как сделать кожаный подлокотник в машину своими руками из фанеры кожи

Готовые новые автомобильные подлокотники.

Подлокотники на автомобили 2020 2019 2018 2017 2016 Видео

Как установить петли.

подлокотник!

Во время поездки одна рука самопроизвольно ложится на выступ двери. Если в этом месте твердый пластик, то удерживать локоть в этом месте становится неудобно. В таком случае сделать эксплуатацию автомобиля более удобной можно при помощи простой доработки дверей. Разбираемся, как сделать для двери мягкий подлокотник.

Изготовление подлокотника показано на примере седана Лада Веста. Для других автомобилей LADA (XRAY, Гранта, Калина, Приора, Ларгус и Нива 4х4) процесс выглядит аналогично.

• оргалит (толстый прессованный картон) или ДВП;
• поролон;
• кожзам;
• клей;
• двухсторонний скотч.

Изготавливаем шаблон, используя газету.

Переносим размеры шаблона на оргалит. Приклеиваем к нему поролон, отрезаем по периметру с запасом в несколько миллиметров.

Перетягиваем кожзамом. Тянуть материал нужно сильно, чтобы со временем подлокотник не потерял форму. Края приклеиваем на клей.

Подлокотник закрепляем на обшивке двери при помощи двухстороннего скотча. Поверхность на двери предварительно обезжириваем.

Теперь локоть руки будет находится на мягком подлокотнике и не будет уставать. При необходимости самодельный аксессуар можно быстро демонтировать. Дополнить обшивку двери можно при помощи декоративных кожаных вставок, а также чехлами для штатного подлокотника, ручки КПП и сидений (подробно).
