Как прокачать тормоза на урале 4320

Устройство

Тормозная система Урал состоит из независимых систем:

• рабочей, имеющей комбинированный привод от пневматической и гидравлической систем грузовика;
• стояночной;
• аварийной и дополнительной (горной).

Рабочие тормозные механизмы барабанной схемы полностью взаимозаменяемы. Пневматическая система образует независимые контуры передних тормозов, задней тележки и для прицепа. При нажатии педали, расположенной в кабине, происходит включение всех контуров. Если какая-то магистраль оказывается поврежденной, то замедление обеспечивается оставшимися.

Педаль открывает клапаны в тормозном кране, через который начинается подача воздуха к пневматическим усилителям. Давление воздействует на поршни, затем усилие передается на рабочие элементы главного тормозного цилиндра, который вытесняет жидкость в магистрали. После отпускания педали пружины производят возврат поршней в исходное положение. Дополнительно в магистралях установлены защитные и управляющие клапаны, а также регулятор усилий.

Сжатый воздух поступает от компрессора, установленного на двигателе. Устройство оснащено 2 цилиндрами, работает по принципу одноступенчатого сжатия. Головка и блок компрессора подключены к системе охлаждения двигателя, смазка осуществляется от основной магистрали. Забор воздуха осуществляется из воздушного фильтра дизеля.

Горный тормоз представляет собой заслонку, расположенную в магистрали выпуска отработавших газов.

Устройство оснащено пневматическим приводом, срабатывает от нажатия на кнопку в кабине. При торможении отсекается подача топлива, для этого установлен отдельный исполнительный механизм.

Стояночный тормоз с механическим приводом, воздействующим на барабанный механизм, установлен на трансмиссии. Включение и выключение выполняется при помощи рычага, установленного рядом с сидением водителя. Аварийным контуром служит любой из рабочих. При поломке любого рабочего контура оставшийся узел обеспечивает эффективное замедление.

Система стоп-сигналов автомобилей «Урал 6370 и 4320» класса евро 4.

АПРС-40 «Елазовец»

Современные автомобили «Урал» с двигателями ЯМЗ сегодня вызывают множество нареканий от водителей и владельцев за утрату надежности деталей и качества сборки. Но мне, как автоэлектрику приятно заниматься ремонтом этих автомобилей. Конечно, спорный вопрос, а стоит ли эксплуатировать автомобили с электронной системой управления двигателем здесь, в Усинске, в условиях суровой зимы. Ведь электроника — вещь довольно капризная. Но надо отдать должное конструкторам этого автомобиля. Проводка, в целом надежная и вполне ремонтопригодная.

Что касается стоп-сигналов, то здесь, разработчики даже немного перестарались (на мой взгляд) Как известно, теперь автомобили «Урал» оснащены пневматической системой тормозов. Так вот, теперь включатели стоп-сигналов расположены на распределите воздуха тормозной системы и подключены таким образом, чтобы при выходе из строя любой из «лягушек» стоп сигналы продолжали срабатывать. Оба включателя подсоединены параллельно.

Чтобы снять все подозрения по поводу исправности включателей снимаем с них провода и соединяем между собой. Но предварительно, необходимо проверить контрольной лампой наличие напряжения на одном из проводов каждого включателя. Если же питания нет, проверьте предохранители в кабине автомобиля и состояние контактов. При соединении проводов любого из включателей в салоне кабины, за бардачком, должно срабатывать реле тормозных огней.

соединяем контакты «лягушек»

проверяем работу реле

Реле тормозных огней автомобилей «Урал» 6370 и 4320″ класса евро 4 находится в релейном блоке, если смотреть по ходу движения автомобиля, то оно будет самым крайним. На одном из его контактов имеется метка в виде маркированной ПВХ-трубки с надписью «52-4» . На этом контакте также необходимо проверить питание. Если напряжение есть и реле срабатывает, то остается искать неисправность либо в самих фонарях, либо в проводке идущей к ним из кабины вдоль рамы.

разъем реле и помеченный контактный провод «52-4»

Еще раз повторюсь, что меня как автоэлектрика проводка автомобиля «Урал 6370» вполне устраивает, но есть вопросы к качеству сборки схемы электрооборудования. Например, на абсолютно новых автомобилях, я уже ТРИЖДЫ ! наблюдал неправильную работу указателя топливных баков только из-за того, что на датчике провода перепутаны местами. При этой неисправности, указатель показывает полный бак, но горит лампа-сигнализатор сообщающая о необходимости заправки. Вот такое нынче качество сборки.. К счастью, проблема легко решается перестановкой проводов.

info-kotlas.ru

Устройство тормозного механизма автомобиля Урал и 5557

Рабочая тормозная система Урала обозначенных марок предназначена для обеспечения постепенного торможения автомобиля частично или до полной остановки, не завися при этом от скорости его движения до начала торможения, особенностей местности (спуск или подъём), специфики дорожного покрытия и других факторов.

Тормозная система Урал

Тормозная система автомобиля Урал моделей сборки 4320 и 5557 имеет привод смешанного типа (пневмогидравлика), состоящий из двух контуров. При этом она отвечает за торможение всех шести колёс, включая прицеп, причём передние и задние притормаживаются отдельно (по мостам).

Процесс торможения запускается посредством педали тормоза из кабины водителя, которая тягами и рычагами соединена с тормозным краном, состоящим из двух секций.

Устройство рабочего тормоза:

• Колёсный цилиндр, состоящий из двух частей, расположенных в одном корпусе.
• Тормозной щит.
• Эксцентрик для регулировки, которая осуществляется поворотом болта с помощью ключа.
• Тормозные колодки, установленные на опорных осях.
• Фрикционная накладка.
• Соединительные элементы – шланги, шайбы, держатели, клапаны и другие.

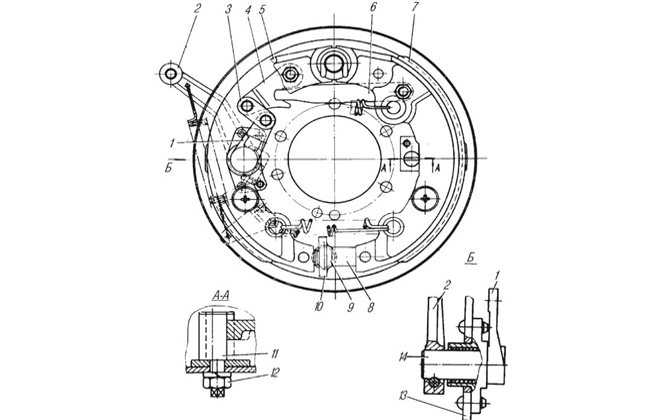

Устройство рабочего тормоза Урал 4320

Процесс регулировки тормоза

Алгоритм регулировки рабочего тормоза включает в себя следующую последовательность действий:

Регулировка рабочего тормоза Урал 4320

• Используя ключ, необходимо повернуть до упора эксцентрики обеих тормозных колодок.
• Левый эксцентрик необходимо вращать против хода стрелки часов, а правый – по её ходу.
• Ослабить эксцентрики, повернув их в обратную сторону на половину головки осевого болта, что сопоставимо с поворотом ключа на 30 градусов.
• Проделать обозначенные выше действия для всех колёс.
• Проверить правильность регулировки, оценив, имеется ли нагрев барабанов тормозов во время движения Урала.

При настройке тормозов важно соблюдать осторожность и не изменять заводское расположение в тормозных колодках их опорных осей. Настраивать зазоры необходимо только параллельно со сменой фрикционных накладок или самих колодок. Это делается посредством поворота опорных осей и вставки специального щупа, длина которого 200 мм, а толщина зависит от положения края накладки и может иметь значения 0,2 и 0,35 мм

Замасленные накладки требуется тщательно промыть бензином

Это делается посредством поворота опорных осей и вставки специального щупа, длина которого 200 мм, а толщина зависит от положения края накладки и может иметь значения 0,2 и 0,35 мм. Замасленные накладки требуется тщательно промыть бензином.

Это интересно: Тест зарядных устройств для автомобильных аккумуляторов

Ремонт тормозных колодок

Дефектами тормозных колодок являются:

1. замасливание накладок;
2. износ накладок;
3. погнутость и износ концов колодок.

Замасливание накладок устраняют вываркой колодок в содовом растворе или промывкой в бензине. После промывки накладки просушивают и зачищают рашпилем. Одновременно изношенные сальники ступицы заменяют новыми.

Для замены изношенной накладки, укрепленной на заклепках, производят следующие операции:

1. Удаляют старые заклепки, высверливая их на станке со стороны колодки или выдавливая под прессом, и снимают накладку (срубать заклепки зубилом не рекомендуется во избежание нарушения формы колодки и отверстий от ударов молотком).
2. Очищают колодку от загрязнений и ржавчины, проверяют ее форму по шаблону и при необходимости исправляют ударами молотка или под прессом в холодном состоянии.
3. Проверяют состояние отверстий путем установки в них заклепок, которые должны входить в отверстия плотно. При наличии эллипсности отверстий их развертывают под больший диаметр заклепок или заваривают и затем просверливают новые.
4. Заваривают изношенные концы колодок и обрабатывают напильником по шаблону
5. Накладывают на подготовленную таким образом колодку кусок ленты феродо или пластмассы определенной длины и прижимают к колодке специальной струбцинкой из стальной ленты.
6. Просверливают в накладке со стороны колодки отверстия под заклепки, а со стороны накладки отверстия раззенковывают на глубину 3—4 мм.
7. Вставляют заклепки (алюминиевые, латунные или медные) и на оправке, зажатой в тисках, расклепывают заклепки со стороны колодки. Головка заклепки в накладке должна утопать не менее чем на 0,5 мм.
8. Стачивают концы накладки на конус и зачищают поверхность накладки наждачным камнем или рашпилем.

Накладку можно также подготовить и приклепать на специальном станке. На этом станке, кроме того, высверливают и раззенковывают отверстия в накладке, расклепывают заклепки и зачищают накладки после приклепки.

Заклепки расклепывают бойком, который получает движение от педали через систему рычагов. При этом колодку устанавливают заклепкой на упор.

После замены накладок колодки монтируют на защитном диске и подгоняют к тормозному барабану специальным приспособлением или вручную.

При ручной подгонке на внутреннюю поверхность тормозного барабана наносят тонкий слой краски, барабан надевают на колодки и повертывают его. После этого окрашенные — места прилегания снимают рашпилем до полного прилегания колодок к барабану.

Сборка и регулировка тормозов с пневматическим приводом

При сборке тормозного механизма выполняют следующие операции:

1. Устанавливают в защитный диск вал с разжимным кулаком.
2. Устанавливают тормозные колодки, вставляют два опорных пальца колодок с эксцентричными шейками. На головки пальцев надевают пластину и вставляют замочные скобы. С обратной стороны на пальцы надевают пружинные шайбы и завертывают гайки. При этом опорные пальцы устанавливают так, чтобы метки на их торцах были направлены одна к другой.
3. Надевают стяжную пружину колодок.
4. Устанавливают тормозной барабан.
5. Вставляют червячную шестерню в тормозной рычаг, ввертывают червяк и закрепляют его футоркой. Вставляют стопор червяка, его пружину и завертывают пробку. Привертывают на три болта крышки тормозного рычага, устанавливают его на шлицы вала разжимного кулака, ставят опорную шайбу и устанавливают в отверстие вала шплинт.
6. Собирают тормозную камеру. Для этого в корпус тормозной камеры устанавливают шток с двумя пружинами и опорной шайбой, диафрагму и привертывают к корпусу крышки. На конце штока завинчивают гайку и вилку. После сборки испытывают камеру на герметичность под давлением 8—9 ат, причем места соединения покрывают мыльной водой. Неплотность сказывается в появлении мыльных пузырей.
7. Устанавливают камеру на место и соединяют ее вилку с тормозным рычагом при помощи пальца и шплинта. У передних тормозов вилки штоков соединяют с нижними отверстиями рычагов, а у задних с верхними.
8. Укрепляют на раме кран управления в сборе и соединяют его рычаг с тягой педали тормоза.
9. Присоединяют шланги к тормозным камерам, к крану управления и к баллону.

Устройство

Тормозная система Урал состоит из независимых систем:

• рабочей, имеющей комбинированный привод от пневматической и гидравлической систем грузовика;
• стояночной;
• аварийной и дополнительной (горной).

Рабочие тормозные механизмы барабанной схемы полностью взаимозаменяемы. Пневматическая система образует независимые контуры передних тормозов, задней тележки и для прицепа. При нажатии педали, расположенной в кабине, происходит включение всех контуров. Если какая-то магистраль оказывается поврежденной, то замедление обеспечивается оставшимися.

Педаль открывает клапаны в тормозном кране, через который начинается подача воздуха к пневматическим усилителям. Давление воздействует на поршни, затем усилие передается на рабочие элементы главного тормозного цилиндра, который вытесняет жидкость в магистрали. После отпускания педали пружины производят возврат поршней в исходное положение. Дополнительно в магистралях установлены защитные и управляющие клапаны, а также регулятор усилий.

Сжатый воздух поступает от компрессора, установленного на двигателе. Устройство оснащено 2 цилиндрами, работает по принципу одноступенчатого сжатия. Головка и блок компрессора подключены к системе охлаждения двигателя, смазка осуществляется от основной магистрали. Забор воздуха осуществляется из воздушного фильтра дизеля.

Устройство оснащено пневматическим приводом, срабатывает от нажатия на кнопку в кабине. При торможении отсекается подача топлива, для этого установлен отдельный исполнительный механизм.

Стояночный тормоз с механическим приводом, воздействующим на барабанный механизм, установлен на трансмиссии. Включение и выключение выполняется при помощи рычага, установленного рядом с сидением водителя. Аварийным контуром служит любой из рабочих. При поломке любого рабочего контура оставшийся узел обеспечивает эффективное замедление.

Вспомогательный тормоз

• в тормозные цилиндры УРАЛ 5557 подается воздух под давлением, он оказывает воздействие на поршни и смещает их;
• в выпускных газопроводах осуществляется притормаживание за счет противодавления;
• в это же время направляется импульс на тормоз фуры.

При активации дополнительного тормоза следует учитывать несколько особенностей:

• сохраняйте интенсивность кручения коленвала мотора не более 2100 мин-1;
• не следует менять скорости в КПП с более высокой на более низкую при интенсивности кручения коленвала мотора, близкой к 2100 мин-1.

Если нужно, то можно ослабить интенсивность кручения коленвала рабочим тормозом, после актируйте низшую передачу.

Теперь перейдем к калибровке и ТО.

Ремонтные работы

При починке деталей тормозной системы «Урала» следует все приборы и элементы аккуратно снять, тщательно промыть и внимательно проверить на дефектность. Разборка узла осуществляется следующим образом:

1. При помощи домкрата выполняют подъем обслуживаемого моста, снимают колесо и крышку ступицы, после чего вывинчивают угольник подкачки шин, посредством демонтажа полуоси, используя съемник.
2. Отгибают шайбу-стопор и наружный фиксатор, вынимают замочную и внутреннюю шайбу.
3. Ступицу и барабан тормоза демонтируют вместе с подшипниками, стопорными скобами, пружинами колодок. Втулку и палец колодки тщательно очищают.
4. Отвинчивают трубопровод с болтами, снимают цилиндр колесного типа, убирают колодочные опорные выступы.
5. Демонтируют тормозной щит и войлочный сальник.
6. При разборке главного ТЦ не следует откручивать пробку.
7. Компрессорную ГЦ рекомендуется разбирать только в случае крайней необходимости. Она выпрессовывается при помощи специального съемника.
8. Все замасленные и загрязненные детали тормозной системы автомобиля «Урал» промывают в бензине. Если расстояние от поверхности накладок до заклепочных головок составляет менее 0,5 мм, детали необходимо заменить новыми модификациями.
9. Колодочные элементы ручного тормоза обрабатываются вместе с разжимным кулачком.
10. Барабаны, имеющие кольцевые канавки глубиной более 2 миллиметров, нужно проточить.
11. Нелишним будет провести хонингование колесных цилиндров, которые имеют признаки коррозии и потертостей. Элементы с наличием следов чрезмерного износа следует заменить.

Источник

Колесный тормоз переднего колеса грузовых автомобилей ЗИЛ

Рис. 217. Колесный тормоз переднего колеса грузовых автомобилей ЗИЛ и автобусов ЛАЗ и ЛИАЗ-677:

Тормоз колеса ПАЗ

Рис. 218. Тормоз переднего колеса автобуса ПА3—672и автомобиля ГАЗ-53А:

1 — защитный колпак; 2 —— колесный цилиндр; 3— опорный диск; 4—стяжная пружина; 5—направляющая скоба; 6—колодка; 7 —фрикционная накладка колодки; 8—болт регулировочного эксцентрика; 9— шайба; 10—пружина эксцентрика; 11—регулировочный эксцентрик; 12 -пластина опорного кольца; 13 — эксцентрик опорного пальца; 14 —опорный палец; !5—гайка; пружинная шайба.

При износе тормозных барабанов и фрикционных накладок зазор между ними увеличивается, отчего тормозной путь автомобиля удлиняется. Величину зазора регулируют, поворачивая при помощи червячного механизма 10, 11 и 12 (см. рис. 217) разжимной кулак или эксцентрик 11 (см. рис. 218), изменяющий расстояние между колонкой б и барабаном. 7

При переклепке фрикционных накладок, значительном их износе или при нарушении установки колодок вследствие ослабления опорных пальцев положение колодок изменяют, поворачивая опорные пальцы, шейки которых эксцентричны.

При торможении давление жидкости перемещает вправо поршень 3, который прижимает колодку к тормозному барабану. Если зазор между фрикционной накладкой и тормозным барабаном вследствие износа увеличился, то поршень 3 увлекает за собой через резьбовое соединение пружинное кольцо 2, преодолевая при этом усилие натяга. Пружинное кольцо 2 передвигается в цилиндре на величину износа.

Когда водитель перестает нажимать на тормозную педаль, давление в цилиндре падает, стяжные пружины — стягивают тормозные колодки и поршень 3 передвигается по цилиндру влево. Однако поршень 3 может передвинуться только на величину люфта в резьбовом соединении с пружинным кольцом 2, так как усилие стяжных пружин колодок составляет 20 кг, а усилие натяга кольца более чем в 2 раза больше, и оно сдвинуться влево не сможет. Таким образом, ограничивается возвратный ход поршня, а следовательно, и колодки.

Стояночный ручной тормоз барабанного типа (рис. 221) устанавливается на автомобилях ГАЗ. ПАЗ-672, ЗИЛ—1ЗО, 3ИЛ-164А, автобусах ЛАЗ и автомобилях «Урал». При оттягивании рьчага 2 разжимной кулак 8 разводит колодки к барабану 5. При оттормаживании стяжные пружины 6 жины 6 оттягивают колодки от барабана.

У автомобилей МАЗ-500 ручной стояночный тормоз барабанного типа смонтирован на заднем мосту автомобиля. Такое расположение тормоза позволяет использовать его в аварийных случаях даже при поломках карданного вала.

Привод тормоза ЛИАЗ

У автомобиля ЛиАЗ-б77 ручной тормоз имеет механический привод и действует на задние колеса (рис. 222) что дает возможность использовать его в качестве аварийного.

Приводы колесных тормозов на отечественных автомобилях гидравлические, пневматические и пневмогидравлические. Для облегчения работы водителя на некоторых автомобилях применяют усилители. Привод ручного тормоза механический;

Гидравлический привод тормозов имеет ряд достоинств: передача давления на все тормоза колес происходит равномерно и плавно, привод срабатывает быстро.

Гидравлический привод легковые автомобили грузовые ГАЗ—БЗА, ГАЗ-66, автобусы ПАЗ состоит из главного тормозного цилиндра, цилиндров колесных тормозов и магистралей.

Стояночный тормоз

Рис. 221. Ручной тормоз ‚автобусов ЛАЗ и. автомобилей ЗИЛ:

1— резьбовая вилка тяги; 2—рычаг ручного тормоза; З—сектор: 4 — регулировочный рычаг тормоза; 5 — тормозной барабан; 6 —стяжная пружина; 7—тормозная колодка; З—разжимной кулак.

Главный тормозной цилиндр (рис. 223) отлит совместно с резервуаром для тормозной жидкости и сообщается с ним через два отверстия. При нажатии на педаль тормоза манжета 3 перекрывает отверстия Б и В, жидкость выжимается через перепускной клапан 8 в магистраль и поступает в цилиндры колесных тормозов, поршни которых прижимают тормозные колодки к барабанам

Главный цилиндр ПАЗ-ГАЗ

Рис 223 Главный цилиндр гидравлического тормозного привода автобусов ПАЗ и автомобилей ГАЗ:

1- стопорное кольцо; 2- упорная шайба; 3- манжета; 4- пластинчатый клапан; 5- резиновая манжета; 6- пружина перепускного клапана; 7- обратный клапан; 8- перепускной клапан; 9- резьбовая пробка; 10- крышка корпуса; 11- корпус; 12- штуцер; 13- пружина; 14- поршень; 15- чехол; 16- толкатель; 17- контргайка; 18- тяга; 19- педаль; 20- оттяжная пружина.

СМОТРИТЕ ВИДЕО

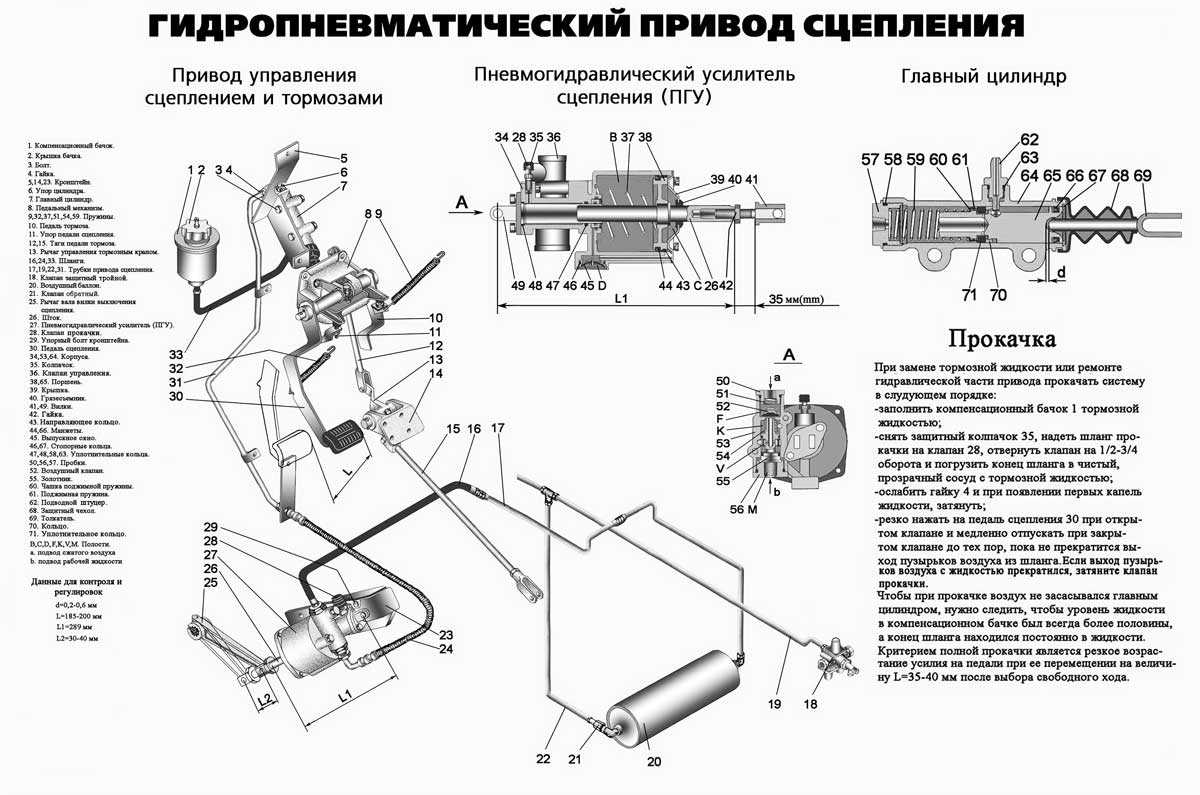

Этапы прокачки тормозной системы

Прокачивание главных тормозных, колесных цилиндров рабочей тормозной системы происходит следующим образом:

1. Уберите резиновую заглушку с перепускного клапана основного цилиндра. На клапан натяните один конец трубки, которую можно найти в наборе инструментов. Погрузите в тормозную жидкость свободный конец трубки (ее следует налить в стеклянный сосуд объемом более 0.2 л). Жидкость должна заполнить сосуд наполовину.
2. Отверните на пол-оборота или на 3/4 перепускной клапан и жмите на тормозную педаль (быстро нажимайте и постепенно отпускайте). Это нужно делать пока из трубки, которая находится в тормозной жидкости, выходит воздух. Прокачивая, постепенно добавляйте жидкость в баки, чтобы не попадал в систему воздух.
3. До конца затяните перепускной клапан цилиндра, одновременно надавив на педаль.
4. Прокачайте в определенном порядке колесные тормозные цилиндры: средний левый, задний левый, задний правый, средний правый, передний правый, передний левый.
5. После заполнения всех цилиндров добавьте жидкость в баки так, чтобы ее уровень был на 1.5-2 см ниже верхней границы наливной горловины и до конца закрутите пробку наливного отверстия.

Следует помнить: если в гидравлическом отделе тормозной системы есть воздух или внушительная щель между тормозными барабанами и колодками, то, если потребуется затормозить, это можно сделать нажатиями на педаль с перерывом между ними в 2-3 с.

Тормоза Урал предназначены для плавной регулировки скорости движения грузового автомобиля и экстренной остановки (вне зависимости от уклона дороги и нагрузки). Дополнительные элементы системы обеспечивают удержание машины на стоянке. В конструкции привода имеются разъемы, предназначенные для подсоединения пневматических тормозных механизмов прицепов.

Регулировка пневмогидропривода

Пневмогидропривод Урала не требует регулировки и не нуждается в техническом обслуживании.

Проверка герметичности отдельно пневматической системы осуществляется по резкому снижению давления на манометре с двумя стрелками (не ниже 700 кПА), который имеется среди контрольных приборов водителя в кабине. После остановки двигателя (педаль тормоза не зажата) стрелки манометра не должны сильно дёргаться и заметно перемещаться. То же самое должно наблюдаться при зажатой тормозной педали в течение 20 секунд. В то же время производится оценка герметичности гидравлической части.

Проверка работоспособности всего привода осуществляется посредством оценки давления (650–800 кПа) во всех трёх контурах на присоединённых к контрольным клапанам манометрах.

Снятие и ремонт двухсекционного тормозного крана автомобиля Урал

Двухсекционный тормозной кран (рис. 1) предназначен для управления исполнительными механизмами рабочей тормозной системы автомобиля, а также для управления клапаном привода тормозов прицепа.

Тормозной кран состоит из верхнего и нижнего корпусов. К верхнему корпусу крепится рычажный механизм крана. От грязи и влаги корпус рычага защищен чехлом.

Верхний цилиндр управляет тормозами прицепа (полуприцепа), нижний — тормозами тягача.

На рис. 2 — 4 подробно показано устройство — крышек верхнего и нижнего цилиндров тормозного крана.

Кран снимают с автомобиля и частично или полностью разбирают для устранения утечки воздуха через выпускное отверстие из-за негерметичности клапанов 15 или манжет 13 и 19 (см. рис. 1).

рис. 1

Место утечки воздуха надо определить до снятия крана с автомобиля по следующим признакам:

утечка прекратилась после поворота рычага 4 стояночного тормоза — негерметичен клапан 15 верхнего цилиндра;

утечка не прекратилась после поворота рычага стояночного тормоза — негерметична манжета 13 поршня верхнего цилиндра;

утечка не прекратилась после нажатия на тормозную педаль — негерметичны клапан 15 или манжета 19 поршня нижнего цилиндра. Схема проверки герметичности манжет с поршнями показана на рис. 5.

Тормозной кран установлен на специальном кронштейне под кабиной и закреплен тремя болтами с внутренней стороны левого лонжерона рамы.

При снятии тормозного крана расшплинтовать пальцы тяг, отсоединить концы тяг привода от рычагов 2 и 4 (см. рис. 1) тормозного крана. Отвернуть накидные гайки и отсоединить трубопроводы от тормозного крана. Отвернуть гайки болтов крепления крана, снять с болтов шайбы, тормозной кран и его кронштейн.

Ремонт крана

Вышедшие из строя детали при ремонте заменить на новые, заводского изготовления.

При сборке тормозного крана после ремонта гайку тяги 1 затянуть так, чтобы свободный ход конца рычага 2 был 0,2—4,0 мм, а рабочий 19— 21 мм, свободный ход рычага 4 — 8 — 12 мм, а полный — 44—47 мм. Тормозной кран после сборки проверить и при необходимости отрегулировать на специальном стенде при постоянном давлении воздуха 6,00— 6,50 кгс/см2.

рис. 2-5

При свободном положении рычагов 2 и 4 давление воздуха в пневмомагистрали тормозов прицепа должно быть 4,8—5,3 кгс/см2, а в пневмомагистрали тормозов автомобиля должно отсутствовать. Регулировку производить вращением гайки З, предварительно отвернув стопорный болт 6. Если давление воздуха в магистрали тормозов менее 4,8—5,3 кгс/м2, гайку 3 надо вращать по часовой стрелке.

При полностью отведенном рычаге 2 давление воздуха в пневмомагистрали прицепа должно отсутствовать, в пневмомагистрали тормозов автомобиля должно быть равно давлению воздуха в воздушном баллоне. Регулировку производить гайкой тяги 1 в пределах рабочего хода конца рычага 19—21 мм.

Проверять регулировки необходимо при трех фиксированных положениях режимного кольца 22, которое должно повертываться ключом без заеданий.

При полностью отведенном рычаге 4 давление воздуха в пневмомагистрали тормозов автомобиля должно отсутствовать, а в пневмомагистрали тормозов прицепа снизиться с 4,8— 5,3 кгс/см2 до 0. При возвращении рычага в первоначальное положение давление воздуха в пневмомагистрали прицепа должно возрасти до 4,8— 5,3 кгс/см2. В случае когда давление воздуха в пневмомагистрали тормозов прицепа не снизилось до 0, то надо отрегулировать кран вращением направляющей шайбы 3 (см. рис. 3) относительно гайки 1, уменьшая размер а, равный 97,5 мм. После регулировки положение шайбы относительно гайки 1 и трубы 4 зафиксировать стопорным кольцом 2, просверлив в гайке и трубе новое отверстие.

Проверенный и отрегулированный тормозной кран установить на автомобиль, присоединить концы тяг и трубопроводы. Проверить и при необходимости отрегулировать привод тормозного крана. Максимальное давление воздуха в пневмосистеме после тормозного крана (верхняя шкала манометра) регулируется болтом 12 (рис. 6), ограничивающим ход педали тормоза и должно быть в пределах 4,0—4,5 кгс/см2. После регулировки болт законтрить, затянув контргайку 11. Свободный ход педали тормоза регулировать изменением длины тяги 16. Он должен быть в пределах 15—30 мм. Начало рабочего хода определяется по значительному возрастанию усилия на педали. В соединении рычага с тягой должен быть зазор между пальцем и скобой 2 мм, не более. Регулировать изменением длины тяги.

autoruk.ru

Строение механизма торможения

Активные механизмы остановки моделей грузовиков 4320 и 5557 используются для плавного притормаживания или торможения полностью. На них скорость движения и качество дороги воздействия не оказывают.

На Урале стоит смешанный привод или пневмогидравлика. Она имеет два контура. Привод отвечает за остановку сразу всех 6-ти колес, а также прицепа.

Справка! Стоит отметить, что колеса спереди и сзади останавливаются индивидуально, по мостам.

Старт остановки начинается с активации автомобилистом педали механизма остановки в кабине. Она сопряжена с краном торможения. Этот элемент имеет два отсека.

Схема механизма торможения представляет собой воздействие трех систем — рабочую, стояночную тормоз ручной УРАЛ 4320) и вспомогательную.

Урал 4320 схема рабочего тормоза представлена на этом изображении:

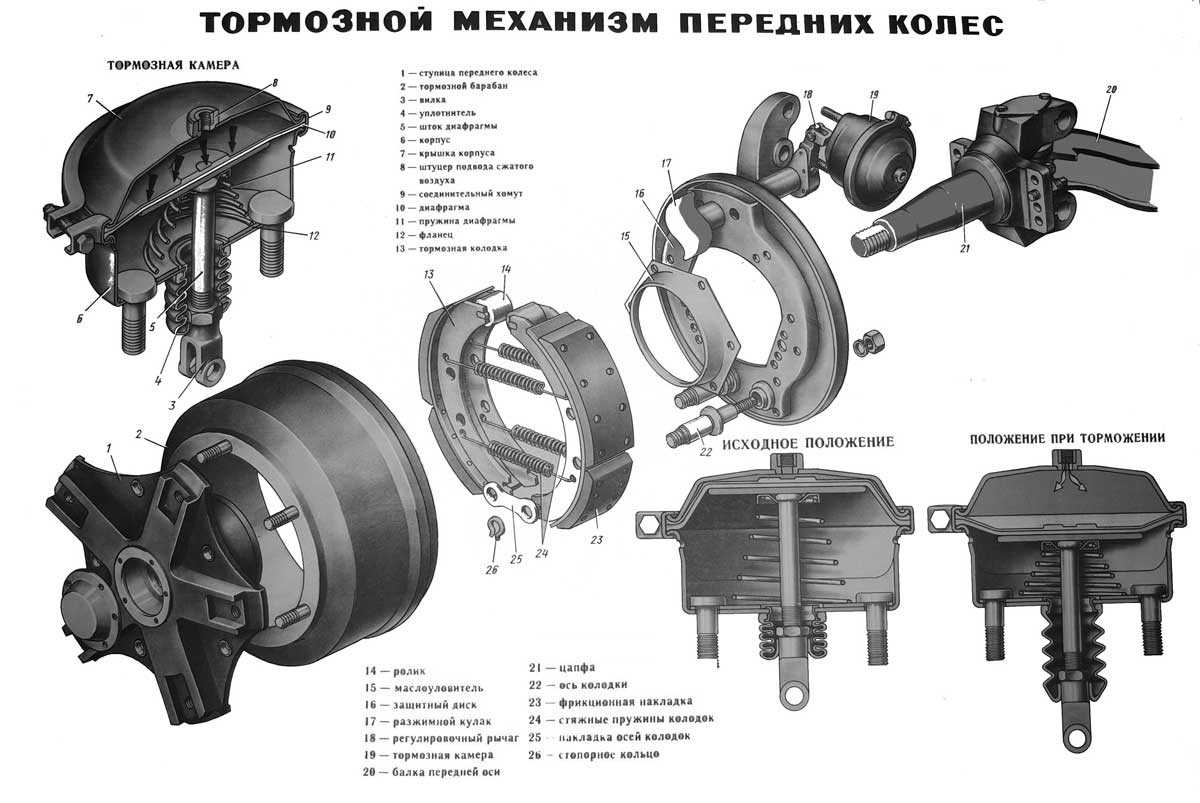

Теперь нужно разобраться со строением пневмогидравлического привода.

Устройство тормозного механизма автомобиля Урал 4320 и 5557

Рабочая тормозная система Урала обозначенных марок предназначена для обеспечения постепенного торможения автомобиля частично или до полной остановки, не завися при этом от скорости его движения до начала торможения, особенностей местности (спуск или подъём), специфики дорожного покрытия и других факторов.

Тормозная система автомобиля Урал моделей сборки 4320 и 5557 имеет привод смешанного типа (пневмогидравлика), состоящий из двух контуров. При этом она отвечает за торможение всех шести колёс, включая прицеп, причём передние и задние притормаживаются отдельно (по мостам).

Процесс торможения запускается посредством педали тормоза из кабины водителя, которая тягами и рычагами соединена с тормозным краном, состоящим из двух секций.

Устройство рабочего тормоза:

• Колёсный цилиндр, состоящий из двух частей, расположенных в одном корпусе.
• Тормозной щит.
• Эксцентрик для регулировки, которая осуществляется поворотом болта с помощью ключа.
• Тормозные колодки, установленные на опорных осях.
• Фрикционная накладка.
• Соединительные элементы – шланги, шайбы, держатели, клапаны и другие.

Устройство рабочего тормоза Урал 4320

Процесс регулировки тормоза

Алгоритм регулировки рабочего тормоза включает в себя следующую последовательность действий:

Регулировка рабочего тормоза Урал 4320

• Используя ключ, необходимо повернуть до упора эксцентрики обеих тормозных колодок.
• Левый эксцентрик необходимо вращать против хода стрелки часов, а правый – по её ходу.
• Ослабить эксцентрики, повернув их в обратную сторону на половину головки осевого болта, что сопоставимо с поворотом ключа на 30 градусов.
• Проделать обозначенные выше действия для всех колёс.
• Проверить правильность регулировки, оценив, имеется ли нагрев барабанов тормозов во время движения Урала.

При настройке тормозов важно соблюдать осторожность и не изменять заводское расположение в тормозных колодках их опорных осей. Настраивать зазоры необходимо только параллельно со сменой фрикционных накладок или самих колодок. Это делается посредством поворота опорных осей и вставки специального щупа, длина которого 200 мм, а толщина зависит от положения края накладки и может иметь значения 0,2 и 0,35 мм

Замасленные накладки требуется тщательно промыть бензином

Это делается посредством поворота опорных осей и вставки специального щупа, длина которого 200 мм, а толщина зависит от положения края накладки и может иметь значения 0,2 и 0,35 мм. Замасленные накладки требуется тщательно промыть бензином.

Вспомогательный тормоз

Он предназначается для применения на большом склоне. Клавиша контроля располагается на полу кабины. Если ее активировать, то запустится следующая цепь действий:

• в тормозные цилиндры УРАЛ 5557 подается воздух под давлением, он оказывает воздействие на поршни и смещает их;
• в выпускных газопроводах осуществляется притормаживание за счет противодавления;
• в это же время направляется импульс на тормоз фуры.

При активации дополнительного тормоза следует учитывать несколько особенностей:

• сохраняйте интенсивность кручения коленвала мотора не более 2100 мин-1;
• не следует менять скорости в КПП с более высокой на более низкую при интенсивности кручения коленвала мотора, близкой к 2100 мин-1.

Если нужно, то можно ослабить интенсивность кручения коленвала рабочим тормозом, после актируйте низшую передачу.

Теперь перейдем к калибровке и ТО.

Это интересно: Удаление ржавчины с кузова автомобиля своими руками

Анализ исправности тормозных аппаратов

Оценить исправность тормозных барабанов УРАЛ 5557 можно, если проанализировать напор на выходе из каждого отсека тормозного крана и активность тройного защитного поршня.

Сначала включаем контрольные датчики к магистрали от тормозного крана к усилителю. Когда показатель в узле станет 650-800 кПа, то педаль системы остановки нужно выжать на максимум. Тогда напор на специальной аппаратуре будет равен напору в узле.

Если значения расходятся, то нужно оценить и откалибровать люфт и полный ход педали системы торможения. Потом нужно поднять системный напор до отметки 800 кПа – до того, как откликнется контроллер, остановить мотор и выпустить воздух из баллона.

Справка! При активации педали напор на первом датчике равен напору в узле, а на другом – ноль.

Далее нужно снизить напор до 500 кПа. Для этого достаточно пару раз активировать педаль. После активируйте мотор. При напоре 600 кПа давление в узле должно расти.

Аналогичные манипуляции следует проводить с контурами центрального и заднего мостов.

После оцените состояние одинарного защитного поршня. Чтобы это выполнить, необходимо подсоединить манометр к камере, изначально спустив воздух со всех камер. Теперь наполним отсеки сжатым воздухом, оценивая показатели прибора. Стоит отметить, что воздух должен поступать после напора в 550 кПа.

Теперь нужно оценить значение напора на соединительных головках.

После нужно проанализировать объем напора на соединительных головках привода. В первой значение равно нулю, а во второй значение равно показателям системы.

Чтобы достичь исправного функционирования привода, слейте лишнюю влагу из баллонов. Выполнять это следует, когда есть воздух в узле.

Когда влага удалена, система заполняет воздухом до требуемой нормы.
