ЗИЛ ЗИЛ 131 Схема электрооборудования автомобиля ЗИЛ-131Н и седельного

114-3733024	Реле электромагнита типа РС523 в сборе	Поиск по номеру
130-3721062	Устройство контактное с крышкой в сборе	Поиск по номеру
130-3722105	Предохранитель 6А	Поиск по номеру
130-3722210	Предохранитель 7,5А	Поиск по номеру
130Т-3704010-А	Выключатель зажигания типа ВК350 в сборе	Поиск по номеру
130Т-3708110-А	Реле включения стартера типа РС502 в сборе	Поиск по номеру
130Т-3709010	Переключатель света центральный типа П44-А в сборе	Поиск по номеру
130Т-3709060-20	Переключатель указателей поворота типа П105А-01	Поиск по номеру
130Т-3714010-Б	Плафон кабины типа ПК201 в сборе	Поиск по номеру
130Т-3715010-А1	Лампа переносная типа ПЛТ67-А в сборе	Поиск по номеру
130Т-3715060-А	Лампа подкапотная типа ПД308-А в сборе	Поиск по номеру
130Т-3721020-02	Сигнал звуковой типа С311-01 в сборе	Поиск по номеру
130Т-3723043	Панель соединительная четырехконтактная типа ПС2-А2 в сборе	Поиск по номеру
130Т-3726038	Фонарь сигнальный типа УП101 в сборе	Поиск по номеру
130Т-3730010	Электродвигатель отопителя типа 192.3730 в сборе (35 Вт)	Поиск по номеру
130Т-3730166	Сопротивление электродвигателя дополнительное типа СЭ300 в сборе	Поиск по номеру
130Т-3803021	Контрольная лампа типа ПД20-Е	Поиск по номеру
130Т-3806040-01	Датчик указателя уровня топлива типа БМ117-Д-Т в сборе	Поиск по номеру
130Т-3808012	Датчик указателя температуры воды типа ТМ-100-В в сборе	Поиск по номеру
130Т-3808014	Датчик лампы перегрева воды в радиаторе типа ТМ-102 в сборе	Поиск по номеру
131-3702010-11	Реле-регулятор типа РР132А в сборе	Поиск по номеру
131-3703010-А	Аккумуляторная батарея типа 6СТ-90ЭМ (с электролитом) в сборе	Поиск по номеру
131-3703140	Выключатель массы аккумуляторной батареи типа ВК318-Б	Поиск по номеру
131-3705050-Б	Резистор цепи катушки зажигания СЭ326	Поиск по номеру
131-3706010-20	Датчик-распределитель 43.3706 в сборе	Поиск по номеру
131-3707010	Свеча зажигания типа СН307-В в сборе	Поиск по номеру
131-3708010-01	Стартер типа СТ2А в сборе	Поиск по номеру
131-3709036	Переключатель света фар ножной типа П53	Поиск по номеру
131-3710136-Б	Выключатель типа ВК-403 в сборе	Поиск по номеру
131-3710142	Выключатель типа ВК38-Б в сборе	Поиск по номеру
131-3710600-01	Выключатель управления реле типа 4607.3710 в сборе	Поиск по номеру
131-3711010-А	Фара типа ФГ122П в сборе	Поиск по номеру
131-3712010-Б	Фонарь передний типа ПФ133А в сборе	Поиск по номеру
131-3713230-Б	Патроны ламп освещения приборов с проводами типа ПП126-К в сборе	Поиск по номеру
131-3714320	Фонарь освещения кабины типа ФП12-Б в сборе	Поиск по номеру
131-3715020	Штепсельная розетка типа ПС400 в сборе	Поиск по номеру
131-3716010-Б	Фонарь задний типа ФП133А	Поиск по номеру
131-3717010	Фонарь освещения номерного знака типа ФП134 в сборе	Поиск по номеру
131-3720010-А2	Выключатель сигнала торможения типа ВК13-Б в сборе	Поиск по номеру
131-3721300-А	Сигнал-зуммер типа С205-Б в сборе	Поиск по номеру
131-3727012-А	Фара-прожектор типа 17.3711 с рукояткой в сборе	Поиск по номеру
131-3733010	Электромагнит привода воздушного клапана типа РС326 в сборе	Поиск по номеру
131-3734010	Коммутатор транзисторный типа ТК200 в сборе	Поиск по номеру
131-3734012	Вибратор аварийный типа РС 351 в сборе	Поиск по номеру
131-3810090-Б	Манометр давления воздуха в шинах типа МД223-Б в сборе	Поиск по номеру
131-7904044	Фильтр конденсаторный типа ФР132	Поиск по номеру
150Ю-3713240	Патрон контрольной лампы	Поиск по номеру
150Ю-3713300	Переключатель типа П20-А2 в сборе	Поиск по номеру
150Ю-3715020	Штепсельная розетка типа 47К в сборе	Поиск по номеру
150Ю-3722150	Предохранитель термобиметаллический типа ПР2-Б	Поиск по номеру
150Ю-3723032	Панель соединительная трехконтактная типа ПС1-А2 в сборе (для моделей 131Н и 131НА с односкоростной коробкой отбора мощности)	Поиск по номеру
150Ю-3723076	Панель двухконтактная типа ПС4-А2 в сборе	Поиск по номеру
152Ю1-7904030	Фильтр радиопомех цепи катушки зажигания типа ФР82-Ф в сборе	Поиск по номеру
155Ю-3713300	Выключатель типа ВК26-А2 в сборе	Поиск по номеру
157Г-7904200	Конденсатор электродвигателя отопителя типа КБП-С 125-40-1 +/-20%	Поиск по номеру
157КЮ-3730020	Электродвигатель вентилятора типа МЭ11 в сборе	Поиск по номеру
164Ю-3716110	Розетка штепсельная прицепа типа ПС300А-100 в сборе	Поиск по номеру
164Ю-3723079	Панель соединительная пятиконтактная типа ПС5 в сборе	Поиск по номеру
164Ю-3726026	Прерыватель указателей поворота типа РС57 в сборе	Поиск по номеру
164Ю-3803025	Контрольная лампа указателей поворота типа ПД20-Д	Поиск по номеру
375-3701010	Генератор типа Г287Б в сборе

banga.ua

Боеспособный ветеран: схема электропроводки ЗИЛ 131 нужна и гражданским владельцам

Так уж повелось, что в нашей стране основным заказчиком многоцелевого транспорта является армия. Поэтому, появление в 1966 году грузовика ЗИЛ 131 в рядах вооруженных сил воспринималось как само собой разумеющийся факт.

1. Дальнейшее развитие серии
2. Электрооборудование ЗИЛ 131
3. Модернизированная система зажигания
4. Особенности обслуживания
5. Заключение

Тем более, что как транспортное средство он зарекомендовал себя отлично, а часть автомобилей и сегодня исправно несет службу не только в армейских подразделениях, но и в сельском хозяйстве, и в автобазах многих российских предприятий.

Первыми подробное устройство автомобиля получили воинские «учебки»

Принцип работы СЗ

Инструкция по настройке, порядку и регулировке контактной, бесконтактной и электронной СЗ представлена ниже, но для начала давайте разберемся в принципе работы системы. Как и в любом автомобиле, оборудованном бензиновым мотором, система зажигания ЗИЛ выполняет функцию воспламенения горючей смеси в цилиндрах мотора, подавая в них искру. Сама искра передается на контакт свечи зажигания, расположенные непосредственно в цилиндрах ДВС. Эти свечи работают по очереди, воспламеняя топливовоздушную смесь в определенное время. Следует отметить, что в ЗИЛ 131 и 130 СЗ выполняет функцию не только воспламенения смеси, но и подачу искры, в частности, отвечая за силу тока искры.

Схема работы системы зажигания на отечественном грузовике

Все потому, что изначально аккумуляторная батарея может вырабатывать только ток определенной силы. Но этого параметра будет недостаточно для воспламенения смеси. Соответственно, для этой цели была разработана СЗ, предназначенная для повышения параметра мощности АКБ транспортного средства. Благодаря этому аккумулятор позволяет передать в ту или иную свечу напряжение такого уровня, которое позволит поджечь горючую смесь.

Следует отметить, что любая СЗ, будь то контактно транзисторная система или другая имеет несколько определенных требований, которые она должна выполнять в нормальном режиме:

1. В соответствии со схемой подключения и работой привода трамблера СЗ должна подавать искру на СЗ в необходимый цилиндр в тот момент времени, который изначально был задан настройками. Именно настройки отвечают за порядок активации работоспособности цилиндров. В том случае, если цилиндры будут настроены неправильно, могут возникнуть проблемы в функционировании ДВС.
2. Любая, в том числе транзисторная система зажигания, всегда всегда должна функционировать с максимальной точностью. К примеру, если искра начнет поступать в цилиндр с минимальным опозданием, даже на секунду, запустить двигатель не получится.
3. Еще одно требование – это энергия искры. Все настройки СЗ в любом случае должны совпадать для качественного воспламенения топливовоздушной смеси определенной плотности.
4. Не менее важным требованием является надежность работы СЗ в любом транспортном средстве. Видео-инструкция о том, как своими руками установить бесконтактное зажигание на автомобиль ЗИЛ-130, приведена ниже (автор видео – Сделай сам).

Особенности машины

Грузовик характеризуется высокой износостойкостью, прочностью, надежностью, но, тем не менее, данные эксплуатационные характеристики не помешали выпустить заводу еще три модификации машин с мотором дизельного и карбюраторного типа, а также проводкой для хозяйственных работ.

Грузовая машина Зил-131 имеет систему зажигания бесконтактного вида, она дополнена и электрическим коммутатором. Эта деталь характеризуется минимальным количеством электронных компонентов, гарантируя машине длительное применение, износостойкость, безопасность и работоспособность при разных температурах, влажности и т. д. Транспорт активно использует экранированную герметичную проводку, позволяющую работать в сложных условиях, при плохой погоде.

Электросхема на ЗИЛ-13

Многофункциональный и эффективный транспорт включает однопроводную систему электрической техники с рабочим оптимальным показателем напряжения в двенадцать В, двухрядный двигатель на 8 цилиндров и расположенными деталями, которые размещены в виде буквы V. Клеммы минусового типа соединяют корпус с системой. Сцепление — однодисковое с гасителем крутильных колебаний и пластинчатыми пружинами. Ниже представлена цветная схема электрооборудования ЗИЛ-131 с подробным описанием каждого составляющего элемента. Знание порядка соединения элементов, правильность подключения, позволяет выполнять самостоятельно ремонтные и другие работы с электрической системой.

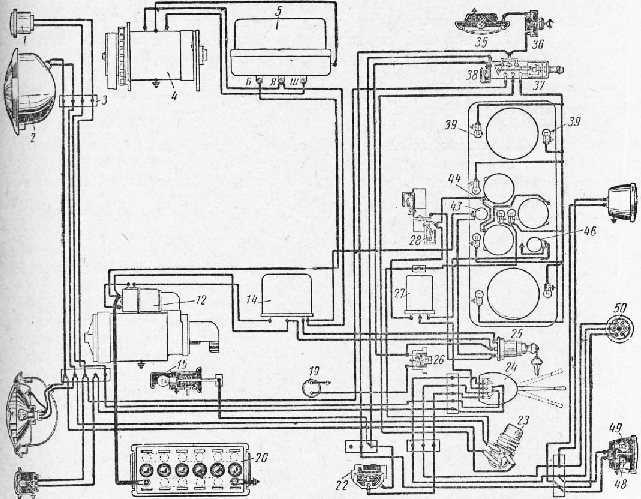

Условные обозначения к схеме ЗИЛ 131 электрическая: 1 — фонарь 2 — габарит передний 3 — сигнал боковой поворота 4 — генератор 5 — реле зарядки 6 – лампа подсветки двигателя 7 – экстренный вибратор системы зажигания 8, 12 – свеча и катушка зажигания 9 – трамблер бесконтактный 10 – коммутатор транзисторного типа 11 – дополнительное резисторное оборудование 13 – подавление радиационных помех автомобиля в цепях питания 14 – температурный показатель охлаждаемого вещества 15 – контрдатчик превышения температуры 16 — электросигнал 17 — реле подключения переднего моста 18 — реле втягивающее на стартере 19 – фильтрация конденсаторного типа 20 — пусковой агрегат системы двигателя 21 – рация 22 — звукоизлучатель (звуковой сигнал) 23 — двигатель печки 24 — конденсатор электрического мотора обогревателя 25 — резистор двигателя печки 26 — двигатель вентилятора 27, 33 — включение/выключение распознавательной световой сигнализации 28 – датчик педали тормоза 29 – кнопка дальнего света 30, 31 — плафон для включения света внутри машины 32 – скользящая каретка 34 — тумблер топливных показателей 35 – отключение оборотов печки 36 – плафонный выключатель 37 — работа крыльчатки 38, 39 – переключение/выключение для фар 40 — узловой переключатель 41 — контрлампа включения 42 – регулятор тормозных сил 43 – датчик, указывающий на показатель давления 44 — щиток 45 – лампа 46 — контрлампа поворотного указателя 47 – датчик скорости 48 — контрлампа максимальной температуры жидкости 49 — контрлампа светового излучения 50 — показчик воздушного давления в колесах 52 – реле-прерыватель датчиков поворота 53 – вращающий механизм для передачи электротока 54 – сигнализация руля 55 – поворотный переключатель 56 – предохранитель розетки 57 — регулятор 58 — замок 51, 59, 60 – предохранители 61 – аккумулятор (источник питания) 62 — масса 63 – магнит, управляющий мостом 64 и 68 — фиксация горючего 65 — выключение клапана 66 — отключатель контрлампы 67 – прицепная розетка 69 — розетка 70 – габарит 71 – подсветка госномера 72 – сигнальный выключатель.

Схема ЗИЛ БЫЧОК

Проверка генератора ЗИЛ

Проверку работы приборов электрооборудования производят на специальных стендах или непосредственно на автомобиле.

Простейшие способы проверки генератора постоянного тока без снятия его с автомобиля состоят в следующем:

1) при средних оборотах двигателя включить свет фар. Если стрелка амперметра стоит на нуле или показывает зарядку, то генератор исправен;

2) пустить двигатель; включить все лампы сети; отъединить провода В, Ш и Я реле-регулятора от зажимов; наконечники этих проводов Соединить вместе.

Изолировать от Массы автомобиля; постепенно увеличивать число оборотов двигателя от холостого хода до средних его оборотов. При исправном генераторе величина тока по показаниям амперметра должна возрастать соответственно возрастанию числа оборотов двигателя. При данной проверке нельзя допускать, чтобы величина тока превосходила указанную на шкале амперметра. При остановке двигателя нужно немедленно разъединить наконечники реле—регулятора;

проверка генератора

3) замкнуть зажим Я генератора через лампу или вольтметр на массу. Если при этом показания вольтметра будут в пределах 13,5—15 в для 12-вольтового и 27—30 в для 24-вольтового генераторов, то генератор исправен. Если напряжение меньше указанного то следует на несколько секунд замкнуть зажимы Я и Ш генератора. Если при этом напряжение повысится, то не исправен реле-регулятор.

Генератор `можно проверять также переносными приборами ЛЭ—1, 3-5 и 3-7 и стационарными контрольно испытательными стендами.

При установке на автомобиле генераторов Г-250 и Г—270 запрещается пуск двигателя при отключенном плюсовом проводе между генератором и реле регулятором, так как ЭГО приводит к возникновению на выпрямителе повышенное напряжения, которое может вывести из строя (пробить) диоды. Запрещается также ; даже кратковременное соединение клемм генератора и реле регулятора с массой при проверке исправности генератора на искру.

Для контроля выпрямителя к его положительному и отрицательному зажимам подключают вольтметр или контрольную лампу и отъединяют провод от зажима Б реле- регулятора. При исправном выпрямителе при включении потребителей напряжение должно быть более 12 в. ‚

реле регулятор ЗИЛ

Реле-регуляторы можно проверить с помощью переносного вольтметра и реостата. Исправность регулятора напряжения проверяют при отключенной аккумуляторной батарее, замеряя напряжение генератора при 3000 об/мин. якоря и силе тока, равной половине номинальной величины. Нагрузку создают реостатом, включенным между массой автомобиля и зажимом Б реле регулятора. Вольтметр присоединяют параллельно реостату.

При исправном регуляторе напряжения показания вольтметра должны находиться в пределах 13,5—15 в. Для контроля реле обратного тока один зажим вольтметра присоединяют к зажиму Я реле—регулятора, а второй—к массе автомобиля. Реостатом устанавливают нагрузку 8—10 в. Плавно повышая число оборотов якоря генератора, узнают, при каком напряжении происходит замыкание контактов реле. Ограничитель силы тока проверяют по силе тока, отдаваемого генератором при постоянном уменьшении сопротивления реостата.

Реле-регулятор можно проверить непосредственно на автобусе. Для этого необходимы вольтметр постоянного тока со шкалой до 30 в и амперметр постоянного тока со шкалой 60—0—60 а.

На автобусе реле включения проверяют при подключенной аккумуляторной батарее. Для этого между клеммой Я реле-регулятора и массой включают контрольную лампочку на 12 6, (рис. 261). При включении зажигания контрольная лампочка должна загораться.

При проверке на автобусе регуляторов напряжения и ограничителя тока пускают двигатель, затем отсоединяют провод, идущий от стартера к клемме Б реле регулятора, включают Вольтметр между массой и клеммой Б реле-регулятора и подключают амперметр между проводом, отъединенным от клеммы Б, и клеммой Б реле-регулятора.

Особенности работы механизма

Функционирование и подключение стартера ЗИЛ 131 в соответствии со схемой делится на несколько этапов:

• соединение шестерни привода с маховиком;
• старт;
• отсоединение шестерни.

Длительность работы механизма небольшая, так как он отвечает только за запуск двигателя, а не его дальнейшее функционирование. Рассмотрим подробнее деталировку работы данного элемента в ЗИЛ 131:

1. Ключ размещается в замке зажигания и поворачивается в положение, соответствующее запуску. Осуществляется подключение механизма. После этого от аккумулятора идет электрический ток к замку.
2. Шестерня муфты сцепляется с венцом маховика, за счет чего создается замыкание цепи. На электромотор устройства поступает напряжение в 12 В.
3. Происходит вращение шестерни для повышения числа оборотов коленвала. Когда количество оборотов достигает значения 300 раз в минуту, происходит запуск двигателя и подключение.
4. Разъединение шестерни с электромотором производится за счет работы обгонной муфты. Маховик крутится при этом самостоятельно. Ток не распространяется в направлении к стартеру, который находится в выключенном состоянии до момента нового подключения.

Цветная электрическая схема электрооборудования ЗИЛ 131 и 130 с описанием проводов

Многоцелевой грузовик ЗИЛ 131 многие годы использовался в армии, и после модернизации его продолжают эксплуатировать в различных отраслях народного хозяйства. В статье рассматривается электрооборудование грузовика, основные неисправности, дается схема электрооборудования ЗИЛ 131 цветная.

Особенности электрооборудования

С 1966 по 1086 год ЗИЛ 131 выпускался в неизменном виде (автор видео — Иван Зенкевич PRO автомобили).

Затем вышли три его модификации:

• с карбюраторным двигателем;
• с дизельным двигателем;
• с неэкранированной проводкой для гражданских нужд.

Грузовик имеет высокие эксплуатационные качества, но кроме них в его конструкции есть особенности, которые отечественные производители не применяли на других машинах:

• установлен бензиновый двигатель с 8-ю V-образным расположением цилиндров, имеющий 16 клапанов;
• традиционная система зажигания заменена на бесконтактную, оборудованную электронным коммутатором;
• использование экранированной герметичной электропроводки позволило эксплуатировать ЗИЛ 131 в любых погодных условиях.

Как определить неисправность?

Неполадки, связанные с электрооборудованием, можно определить по следующим признакам:

1. Генератор: не дает зарядный ток, шум подшипников во время работы, зарядный ток большой силы.
2. Стартер: не работает; не вращает коленвал двигателя; ротор вращается, но не вращает коленвал; при включении слышны частые щелчки втягивающего реле; после пуска мотора стартер не отключается.
3. Аккумуляторная батарея: быстро разряжается; быстро уменьшается уровень электролита в батарее; из отверстий для вентиляции проливается электролит; во время зарядки незначительное повышение плотности электролита.
4. Система зажигания: нарушены контакты в соединениях компонент системы зажигания, не запускается силовой агрегат.

Возможные неполадки проводки

Недостатком бесконтактной системы грузовика в былые времена являлось недостаточное количество электронных деталей и их надежность для эксплуатации в суровых погодных условиях.

Неполадки проводки могут возникнуть по причине:

• обрыва цепи;
• повреждения токоведущих элементов: жил, контактов, проводов;
• плохого контакта в местах соединения;
• окисление клемм и контактов;
• повреждения изоляции;
• отсутствия питания.

Обрыв в электрической цепи можно определить с помощью вольтметра или контрольной лампочки.

Оборванные провода нужно заменить целыми. Если нет возможности сделать замену, можно временно соединить оборванные концы провода, обмотав их изоляционной лентой.

Следует следить за чистотой контактов, иначе ток не сможет пробивать образовавшуюся из масла или окиси пленку.

Электрическая схема

В грузовом автомобиле ЗИЛ 131 установлена однопроводная система электрооборудования с номинальным напряжением 12 В. С корпусом машины соединены минусовые клеммы источников питания.

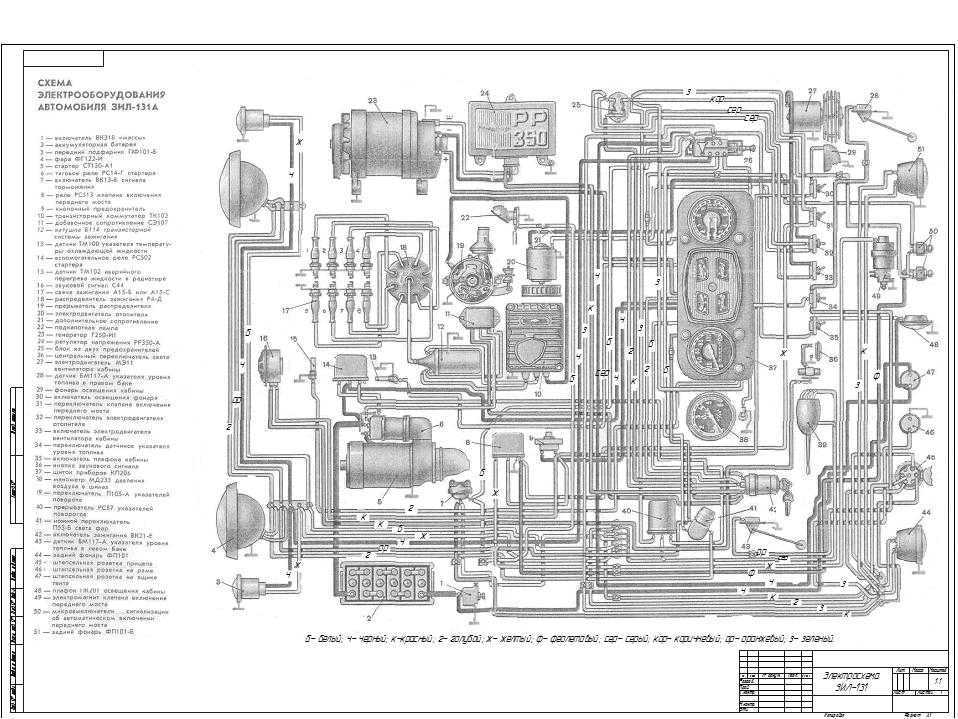

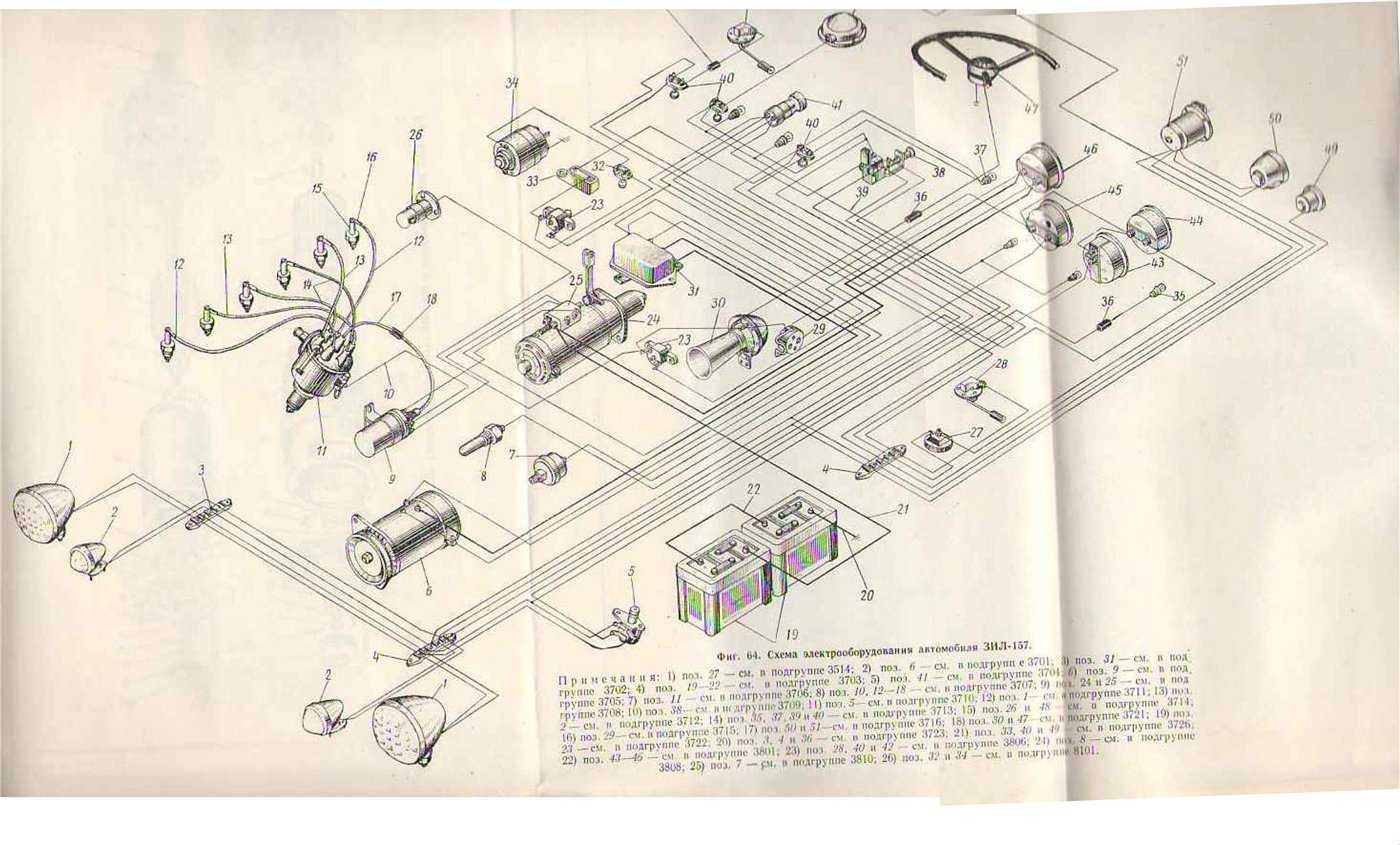

Фотогалерея «Схемы электрооборудования ЗИЛ»

Видео «О двигателе ЗИЛ 131 »

В этом ролике рассказывается о двигателе ЗИЛ 131 с описанием его работы (автор видео — Азбука Автозапчастей Острогожск).

Модификации

Существует несколько модификаций этого транспортного средства. Например, модель 130А — тягач бортового типа, оборудованный гидравлическим усилителем руля, тягово-сцепным механизмом, пневматическими выводами и комбинированным тормозным краном.

Модификация 130Г — это самосвал с удлиненной платформой и двухсекционными боковыми бортами.

Модель 130В — это транспорт с укороченной колесной базой, как и модель 130ВТ, которая оснащена удлиненным задним мостом.

130Д — это шасси, которое устанавливается на строительные самосвалы с укороченной колесной базой, а модель 130Б подходит для сельскохозяйственной техники, колесная база которой не превышает 3800 мм.

До 1977 г. выпускалась модель 130-66 с грузоподъемностью 5000 кг, на ее смену пришла модификация 130-76, у которой грузоподъемность была увеличена до 6 000 кг.

Электросхема ЗИЛ 130

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,1,0,0,0 —>

Описание

p, blockquote 7,0,0,0,0 —>

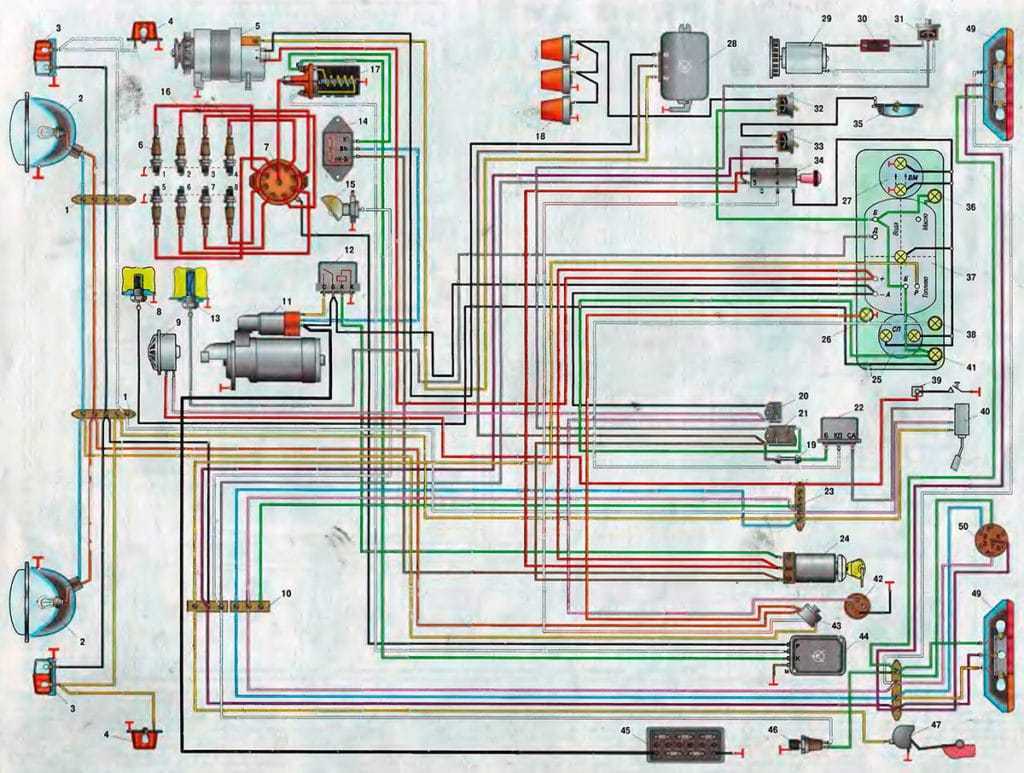

1, 10, 23 и 48 — соединительные панели; 2 — фара; 3 — передний фонарь; 4 — боковой повторитель указателя поворота; 5 — генератор; 6 — свеча зажигания с помехоподавляющим резистором; 7 — датчик-распределитель; 8 — датчик сигнализатор аварийного перегрева жидкости; 9 — электрический сигнал; 11 — стартер; 12 — реле стартера; 13 — датчик температуры охлаждающей жидкости; 14 — добавочный резистор катушки зажигания; 15 — подкапотная лампа; 16 — высоковольтные провода; 17 — катушка зажигания; 18 — опознавательные фонари автопоезда; 19 — плавкий предохранитель; 20 — биметаллический предохранитель; 21 — блок биметаллических предохранителей; 22 — реле — прерыватель указателей поворота; 24 — выключатель зажигания и стартера; 25 — спидометр; 26 — сигнализатор дальнего света фар; 27 — манометр тормозной системы; 28 — регулятор напряжения; 29 — электродвигатель отопителя; 30 — резистор электродвигателя отопителя; 31 — переключатель отопителя; 32 — выключатель опознавательных фонарей автопоезда; 33 — выключатель плафона; 34 — центральный переключатель света; 35 — плафон; 36 — сигнализатор аварийного падения давления масла; 37 — комбинация приборов; 38 — сигнализатор указателей поворота; 39 — контактные устройства звукового сигнала; 40 — переключатель указателей поворота; 41 — сигнализатор аварийного перегрева жидкости; 42 — розетка переносной лампы; 43 — ножной переключатель света фар; 44 — транзисторный коммутатор; 45 — аккумуляторная батарея; 46 — выключатель сигнала торможения; 47 — датчик указателя уровня топлива; 49 — задний фонарь; 50 — штепсельная розетка прицепа.

p, blockquote 8,0,0,0,0 —>

Как устранить поломку

Чтобы найти поврежденный участок, часть прорыва или нерабочего элемента, необходимо сделать внешнюю диагностику и посмотреть на провод, малое сечение, разрыв, изоляцию. Кабеля низкого напряжения можно паять, изолировать, соединять. Кабеля с большим показателем напряжения не могут быть отремонтированы и требуют замену на новые. Если внешний осмотр не дал ожидаемого результата, используется вольтметр или контрольная лампочка.

Представленная выше электрическая схема ЗИЛ-131 цветная с описанием всех составляющих поможет найти поломку, выяснить причину ее возникновения и быстро ее устранить самостоятельно (при возможности) или заменить.

Возможные неполадки проводки

Недостатком бесконтактной системы грузовика в былые времена являлось недостаточное количество электронных деталей и их надежность для эксплуатации в суровых погодных условиях.

Неполадки проводки могут возникнуть по причине:

• обрыва цепи;
• повреждения токоведущих элементов: жил, контактов, проводов;
• плохого контакта в местах соединения;
• окисление клемм и контактов;
• повреждения изоляции;
• отсутствия питания.

Обрыв в электрической цепи можно определить с помощью вольтметра или контрольной лампочки.

Оборванные провода нужно заменить целыми. Если нет возможности сделать замену, можно временно соединить оборванные концы провода, обмотав их изоляционной лентой.

Следует следить за чистотой контактов, иначе ток не сможет пробивать образовавшуюся из масла или окиси пленку.

Электросхема на ЗИЛ-13

Многофункциональный и эффективный транспорт включает однопроводную систему электрической техники с рабочим оптимальным показателем напряжения в двенадцать В, двухрядный двигатель на 8 цилиндров и расположенными деталями, которые размещены в виде буквы V. Клеммы минусового типа соединяют корпус с системой. Сцепление — однодисковое с гасителем крутильных колебаний и пластинчатыми пружинами. Ниже представлена цветная схема электрооборудования ЗИЛ-131 с подробным описанием каждого составляющего элемента. Знание порядка соединения элементов, правильность подключения, позволяет выполнять самостоятельно ремонтные и другие работы с электрической системой.

Условные обозначения к схеме ЗИЛ 131 электрическая: 1 — фонарь 2 — габарит передний 3 — сигнал боковой поворота 4 — генератор 5 — реле зарядки 6 – лампа подсветки двигателя 7 – экстренный вибратор системы зажигания 8, 12 – свеча и катушка зажигания 9 – трамблер бесконтактный 10 – коммутатор транзисторного типа 11 – дополнительное резисторное оборудование 13 – подавление радиационных помех автомобиля в цепях питания 14 – температурный показатель охлаждаемого вещества 15 – контрдатчик превышения температуры 16 — электросигнал 17 — реле подключения переднего моста 18 — реле втягивающее на стартере 19 – фильтрация конденсаторного типа 20 — пусковой агрегат системы двигателя 21 – рация 22 — звукоизлучатель (звуковой сигнал) 23 — двигатель печки 24 — конденсатор электрического мотора обогревателя 25 — резистор двигателя печки 26 — двигатель вентилятора 27, 33 — включение/выключение распознавательной световой сигнализации 28 – датчик педали тормоза 29 – кнопка дальнего света 30, 31 — плафон для включения света внутри машины 32 – скользящая каретка 34 — тумблер топливных показателей 35 – отключение оборотов печки 36 – плафонный выключатель 37 — работа крыльчатки 38, 39 – переключение/выключение для фар 40 — узловой переключатель 41 — контрлампа включения 42 – регулятор тормозных сил 43 – датчик, указывающий на показатель давления 44 — щиток 45 – лампа 46 — контрлампа поворотного указателя 47 – датчик скорости 48 — контрлампа максимальной температуры жидкости 49 — контрлампа светового излучения 50 — показчик воздушного давления в колесах 52 – реле-прерыватель датчиков поворота 53 – вращающий механизм для передачи электротока 54 – сигнализация руля 55 – поворотный переключатель 56 – предохранитель розетки 57 — регулятор 58 — замок 51, 59, 60 – предохранители 61 – аккумулятор (источник питания) 62 — масса 63 – магнит, управляющий мостом 64 и 68 — фиксация горючего 65 — выключение клапана 66 — отключатель контрлампы 67 – прицепная розетка 69 — розетка 70 – габарит 71 – подсветка госномера 72 – сигнальный выключатель.

Предохранители

В системе электрооборудования автомобилей ЗИЛ 131 и 130 могут быть установлены следующие предохранители:

p, blockquote 3,0,1,0,0 —>

• биметаллический предохранитель на 20 А с автоматическим замыканием в цепи наружного освещения и ламп освещения приборов, расположен на центральном переключателе света (под приборной панелью);
• предохранитель на 20 А с автоматическим замыканием для цепей звукового сигнала и переносных ламп; установлен на отдельной панели за щитком кабины слева;
• блок предохранителей с автоматическим замыканием (два предохранителя на 6/7,5А каждый) в цепях питания электродвигателя отопителя, контрольно-измерительных приборов и прерывателя указателей поворота; установлен на той же панели, что и предохранитель звукового сигнала (на более ранних годов выпуска отсутствовал).

Более подробно смотрите на схема.
