Электрические схемы Chevrolet Aveo
Электрические схемы Chevrolet Aveo, то есть приборы управления и потребители соединены только одним плюсовым проводом. Минусовым проводом в данном случае является корпус автомобиля. Исключением в этом случае является блок управления двигателем, его датчики и исполнительные приборы. Все провода собраны в жгуты и проложены по кузову. С приборами электрооборудования и между собой, жгуты соединяются разъёмами. Ниже приведены схемы прокладки жгутов в автомобиле, расположение соединений между собой и с потребителями.

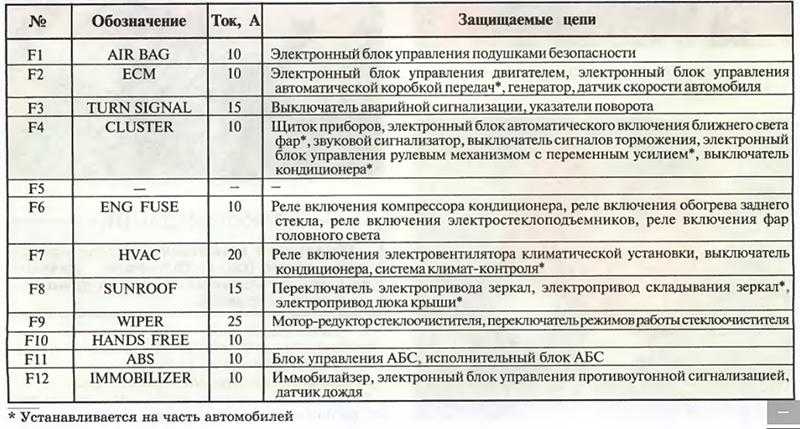

Еще про Авео: Панель передняя (телевизор) б/у Chevrolet Aveo I (T200/T250) Шевроле Авео T200 / T250 с доставкой в Москву Цепи потребителей защищены плавкими предохранителями. Включение потребителей большой мощности , такие как фары, обогрев заднего стекла и т. д., осуществляется через реле. Предохранители и реле располагаются в двух монтажных блоках, один из которых находится в салоне автомобиля, в торце панели приборов с о стороны водителя, а второй в моторном отсеке около аккумулятора. Нумерация и расположение предохранителей в каждом монтажном блоке нанесена на внутренней крышке каждого блока. Защищаемые цепи можете найти в таблицах ниже. Для пуска двигателя используется редукторный стартер питающийся от аккумулятора емкостью 55А/час и стартерным током не менее 500А. подзарядка аккумулятора осуществляется генератором переменного тока со встроенным выпрямителем и регулятором напряжения. Ниже приведена принципиальная схема пуска двигателя и заряда аккумулятора.
Ниже представлены ссылки на некоторые электрические схемы Chevrolet Aveo которые помогут вам в поиске и устранении неисправностей. Указатель уровня топлива, температуры охлаждающей жидкости,тахометр Схема подключения системы питания двигателя и системы зажигания Схема включения стопсигнала,освещения салона, сигналов заднего хода Схема подключения электростеклоподъёмников и блокировки дверей Схема подключения электродвигателя стеклоочистителя Схема управления адсорбером и двигателем Система впрыска Схема подключения сигнальных ламп Противоугонная система Система регулировки фар и схема подключения противотуманных фонарей Освещение и световая сигнализация Система кондиционирования воздуха Схема подключения вентилятора системы охлаждения Схема подключения аудиосистемы Схема подключения системы АБС Схема подключения электрорегулировки зеркал, звукового сигнала, прикуривателя
Схема подсветки приборов
Схема подсветки приборов и сигнальных ламп
30/12/2021

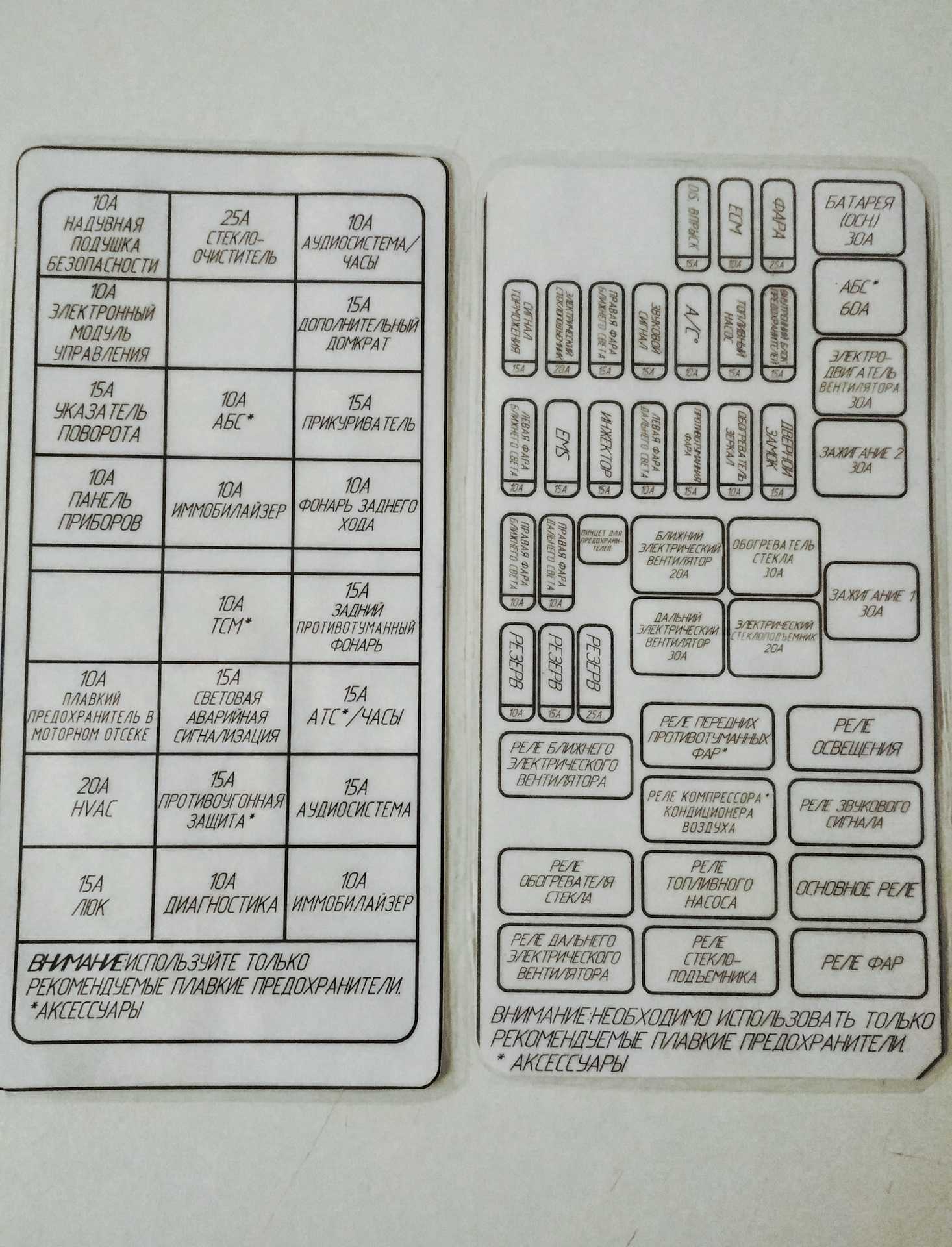

Как заменить предохранители на Chevrolet Lacetti своими руками
Для замены неисправных предохранителей на Шевроле Лачетти необходимо выполнить следующие действия:
- Отсоедините провод от минусовой клеммы аккумуляторной батареи.
- Снимите левую нижнюю облицовку панели приборов
- Выкрутите винт, которым монтажный блок крепится к кронштейну приборной панели.
- Удалите неисправный предохранитель и замените его новым

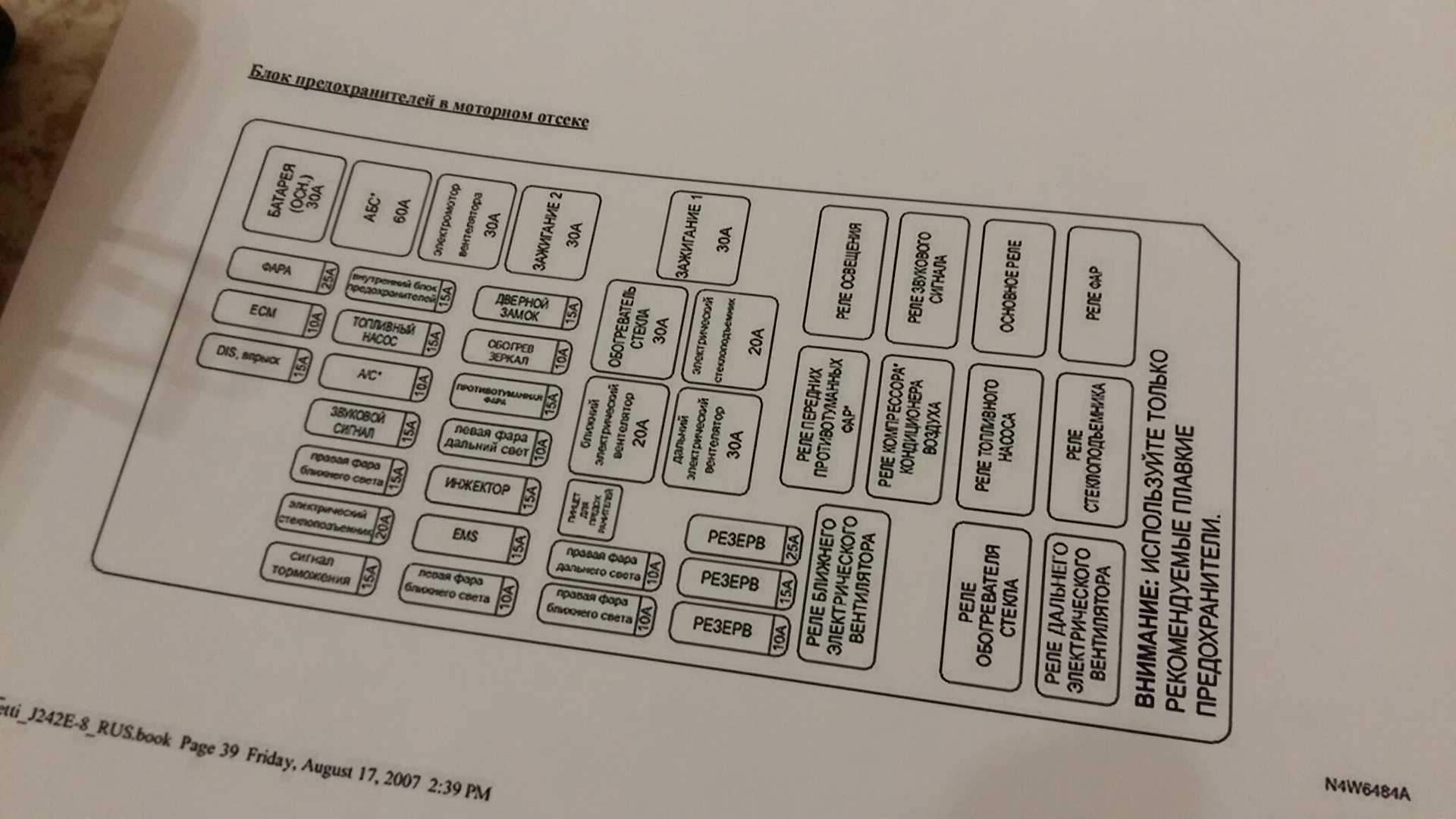

Демонтаж подкапотного блока предохранителей
- Отвинтите крепежные гайки гаечным ключом n. 10.
- Снимите заземляющий провод со шпильки.
- Отсоединить зажимы – всего 4 штуки.
- Отсоедините кабельные разъемы от задней части сборки.
Установка производится в обратной последовательности.
Снятие салонного блока
- Крышка рулевой колонки снимается.
- С помощью отвертки Phillips открутите крепежный винт монтажной рамы. Блок вынимается из розетки.
- Отвертка выталкивает защелки разъема кабеля.
Установка происходит в обратном порядке.
Снятие и установка блоков
Проверка предохранителей Chevrolet Lacetti мультометром
Предохранители Шевроле Лачетти имеют прозрачный корпус, в большинстве случаев нет необходимости использовать приборы для их контроля. Достаточно визуально осмотреть состояние элемента предохранителя и будет понятно, полезен он или перегорел.
Проверка предохранителей автомобиля приборами проводится только в тех случаях, когда материал корпуса или особенности конструкции не позволяют определить работоспособность «на глаз», потребуется использование тестера или индикатора.
- Выньте предохранитель из гнезда и при необходимости слегка почистите контакты.
- Перед проверкой предохранителя тестером необходимо изучить инструкцию по применению. Подключите оба предохранителя в соответствии с инструкциями к устройству. При работе с тестером необходимо настроить прибор на проверку сопротивления. Если предохранитель исправен, прибор покажет короткое замыкание. Если индикатор используется с исправным предохранителем, индикатор загорится.
- Неисправный предохранитель необходимо заменить новым. Обязательное условие – технические характеристики новинки должны соответствовать рекомендованным параметрам.
Если работоспособность устройства не восстановилась, то нужно искать другие причины выхода из строя. Это может быть обрыв цепи или неисправность самого устройства. Дальнейшее устранение неисправностей намного сложнее, их лучше проводить на специализированных СТО. Неквалифицированное вмешательство в электрическую систему автомобиля может вызвать очень неприятные последствия.
Расположение блоков предохранителей на Ситроене Джампере 3
Автобус Citroen Jumper дебютировал на европейском рынке в 1994 г. Цельномонолитный фургон имел 3 варианта высоты и 4 – длины. В 2011 г. машина была укомплектована магнитолой, кондиционером, селектором КПП и прикуривателем.
Премьера минивэна в России состоялась в 2014 г. Изменились силовые агрегаты и дизайн задних фар. В 2012 г. автобус был укомплектован креслами с электромеханической регулировкой, аудиосистемой, базовым компьютером.
В 2019 г. на автобусе были установлены атермическое стекло, ограничитель скорости, видеокамера.
В подкапотном пространстве
Минивэн 2011/2013 годов выпуска (2-е поколение) оснащен установочным агрегатом, включающим 30 преобразователей напряжения.
Плавкие вставки на позициях F1–F30 обеспечивают работу энергопотребителей:
- механизмов АС;
- замка зажигания;
- вентилятора;
- кондиционера;
- омывателя ветрового стекла;
- системы подогрева дизельного мотора;
- ЭБУ;
- клапанов ABS;
- ПТФ.
Звуковой сигнал контролирует перемычка F10 (15 А).
2-я версия расположения вставных конструкций представлена на схеме:

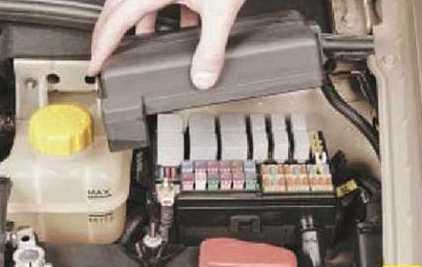

Доступ к блоку под капотом.
Прикуриватель защищает выключатель F15 (15 А). В установочном боксе находятся 4 запасных элемента: F11, 16, 17, 22. Дополнительную панель управления контролирует прерыватель F24. За бесперебойную зарядку USB разъемов отвечают вставки №№ 9, 14, 15. Перемычка F22 защищает стартер.

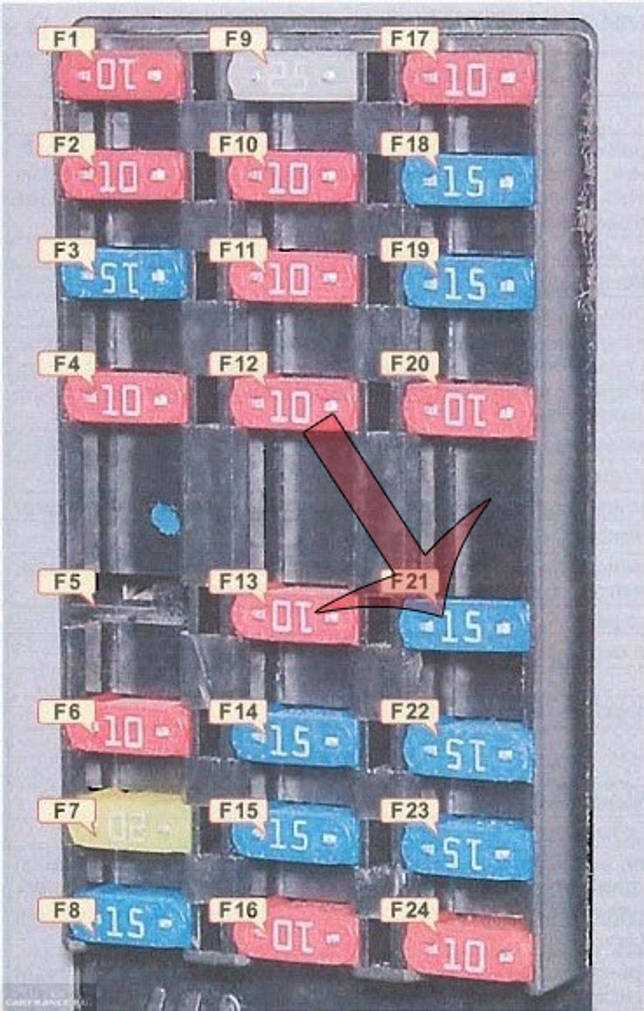

Блоки в салоне
В пассажирском отсеке находится набор предохранителей, представленный в 2 вариантах. Главный блок включает 22 плавкие перемычки.
Преобразователи напряжения подключены к следующим устройствам:
- механизму освещения салона (№ 32);
- аварийным фонарям (№ 34);
- магнитоле (№ 36);
- стоп-сигналу (F37);
- стеклоподъемнику (№ 47-4);
- фонарям заднего хода (F51);
- противотуманным устройствам (F92–93).
Вторая версия установочного модуля представлена на схеме:
За устройство для прикуривания отвечает преобразователь на позиции F44. Перемычка № 47 контролирует дворник.
Моторного отсека
Блок укомплектован вставками номиналом 7,5, 10, 15, 20 А.
Низковольтные прерыватели серии S1035, mini, плоской формы, ножевые предназначены для защиты потребителей:
- корректора наклона осветительных устройств (F13);
- аварийной сигнализации (№ 32);
- задней электрической розетки (№ 33);
- прибора для измерения воды в дизельном топливе (F35);
- механизма регулировки дверных запирающих устройств;
- батареи;
- электрических коммутационных выключателей (№ 3);
- системы программированного отопителя (F39);
- печки (F40–41);
- микропроцессора (№ 42);
- выключателя зеркал (F45);
- датчика дождя и автомагнитолы (F 49).
Схема предохранителей в салоне Чери Тигго 7 про
| Номер (RF) | Описание |
| 01 | 10 A — Блок комфорта, панель приборов, иммобилайзер (Bcm, Icm, Immo) |
| 02 | Резерв |
| 03 | 10 A — Датчик угла поворота руля (Eps/Sam) |
| 04 | 10 A — Как правило пустой, но в редких комплектациях система кругового обзора, контроль слепой зоны, мультимедиа, радар (Avm, Bsd, Mpc, Mrr) |
| 05 | 10 A — Подушки безопасности (Air Bag) |
| 06 | Резерв |
| 07 | 10 A — Управление кондиционером, головное устройство, регулировка фар, управление стабилизацией (See Note) |
| 08 | Резерв |
| 09 | 10 A — Магнитола, блок управления головные устройством, панель управления климатом (Radio, Ac, T-box) |
| 10 | Управление передней панелью, датчик дождя (Icm/Rain Sersor) |
| 11 | Резерв |
| 12 | Резерв |
| 13 | Резерв |
| 14 | Резерв |
| 15 | 7.5 A — Люк, Регулятор громкости, Подсветка клавиш, Модуль монитора, Катушку реле обогрева сидений (Diagnosis, Vtm, Keyin, Epb Sw) |
| 16 | 10 A — Блок зарядки Usb (Usb Power) |
| 17 | Резерв |
| 18 | 10 A — Обогрев зеркал, обратная связь подогрева зеркал и заднего стекла (Mirron Heater) |
| 19 | 10 A — Система запуска двигателя без ключа, система полного привода, блок управления двигателем, система старт-стоп (Peps, Ecu, Dc-Dc, Iss) |
| 20 | 30 A — Электро регулировка сидения (Seat Adj) |
| 21 | 10 A — Цепь Am2 при пуске двигателя (на авто без системы бесключевого доступа Peps) |
| 22 | 20 A — Зажигание положение 1 или Пусто |
| 23 | Резерв |
| 24 | 30 А — Обогрев заднего стекла, питание на реле 03 |
| 25 | Резерв |
| 26 | 10 А — Блок управления головным устройством, привод регулировки зеркала, блок Bcm |
| 27 | 15 A — Прикуриватель (Cigar Light) |
| 28 | 15 A — Задний ход (Reverse Lamp) |
Как менять предохранители и реле
Наиболее надёжный способ проверки предохранителя Нива Шевроле и Нива Тревел — его визуальный осмотр насчёт обрывов. С этой целью его вытаскивают из блока и просматривают на свет.
Какие инструменты задействуются:
- отвёртка крестовой конфигурации и средних размеров;
- маркер.
Шаги:
- Вывернуть 2 винта, снять закрывающую блок с предохранителями крышку.
- Вывернуть винт, на котором крепится блок.
- Отвести блок книзу для получения полного доступа к проводным колодкам.
- Отцепить колодки от электропроводов с предварительным маркированием их.
- Поддеть отвёрткой, а потом снять колодку, связанную с дополнительным реле разгрузки, с блока.
- Снять предохранительный блок, а также реле, с авто.
- Установить предохранительный блок и реле в последовательности, противоположной снятию.
Блоки с предохранителями под капотом

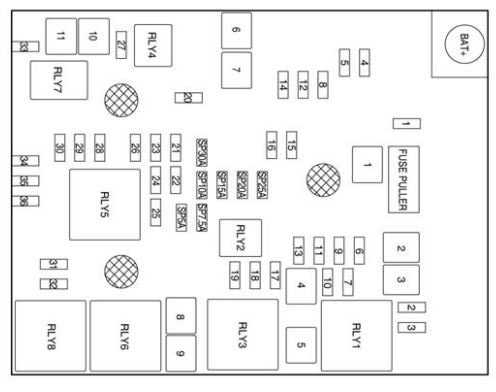

Главный блок с реле и предохранителями

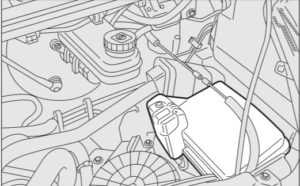

В моторном отсеке он находится в левой части, около аккумуляторной батареи.
Схема
Описание
Реле
- Пуск коленвала
- Топливный насос
- Средние обороты вентилятора охлаждения
- Резерв
- Реле PT
- Высокие обороты вентилятора охлаждения
- Стартер
- Низкие обороты вентилятора охлаждения
Мини предохранители
| 1 | Вентиляционный люк крыши |
| 2 | OSRVM SW |
| 3 | Клапан подвода паров топлива к адсорберу |
| 4 | Не используется |
| 5 | Клапан электронного блока управления тормозами |
| 6 | “ИНТЕЛЛЕКТУАЛЬНАЯ” ТОРМОЗНАЯ СИСТЕМА |
| 7 | Не используется |
| 8 | TCM B+ |
| 9 | Не используется |
| 10 | Регулировка наклона фар лев/прав |
| 11 | Очиститель заднего стекла |
| 12 | Обдув заднего стекла |
| 13 | Не используется |
| 14 | Обогрев OSRVM |
| 15 | FSCM B+ |
| 16 | Модуль обогрева сидений |
| 17 | TCM R/C |
| 18 | ECM R/C |
| 19 | Топливный насос |
| 20 | Не используется |
| 21 | Бензин: РЕЛЕ ВЕНТИЛЯТОРА (AUX BEC), Дизельное : Вентилятор 3 реле 85 |
| 22 | Не используется |
| 23 | Бензин: Катушка зажигания/инжектора Дизель: ECM PT IGN-2 |
| 24 | Насос омывателя |
| 25 | Не используется |
| 26 | Бензин: Электромагнитный клапан продувки угольного фильтра / Водяной электромагнитный клапан / Электромагнитный регулятор давления турбонаддува / Электромагнитный перепускной клапан |
| турбонаддува / Датчик O2 на входе/выходе / Электромагнитный клапан IMTV Дизельное : Электромагнит регулировки завихрения, электромагнит струйного охлаждения поршней, электромагнит регулировки моторного масла | |
| 27 | Не используется |
| 28 | Бензин: Не используется Дизель: ECM PT IGN-3 |
| 29 | Бензин: ECM PT IGN-1 /IGN-2 Дизель: ECM PT IGN-1 |
| 30 | Бензин: датчик MAF Дизель: датчик O2, сажевый датчик выхлопных газов |
| 31 | Дальний свет левый |
| 32 | Дальний свет правый |
| 33 | ECM B+ |
| 34 | Звуковой сигнал |
| 35 | Муфта кондиционера |
| 36 | Передняя противотуманная фара |
Стандартные предохранители
| 1 | Насос электронного блока управления тормозами |
| 2 | Передний стекло очиститель |
| 3 | Нагнетательный вентилятор |
| 4 | IEC R/C |
| 5 | Не используется |
| 6 | Бензин: Не используется Дизельное: Топливный обогреватель |
| 7 | Не используется |
| 8 | Низкие/ средние обороты вентилятора охлаждения |
| 9 | высокие обороты вентилятора охлаждения |
| 10 | Бензин: EVP Дизельное: Свеча накаливания |
| 11 | Электромагнитный клапан стартера |
Дополнительный блок в Chevrolet Tracker (Trax)
Схема
Назначение
- 01 Реле вакуумного электрического насоса
- 02 Приводное реле 1 вентилятора охлаждения
- 03 Приводное реле 2 вентилятора охлаждения
Предохранители шевроле реззо и блоки реле со схемами и описанием
Компактвэн Chevrolet Rezzo выпускался в 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008 году. Так же модель известна под маркой Daewoo tacuma либо Chevrolet Tacuma. Мы представим информацию о блоках реле и схемах предохранителей шевроле реззо с подробным описанием всех элементов.

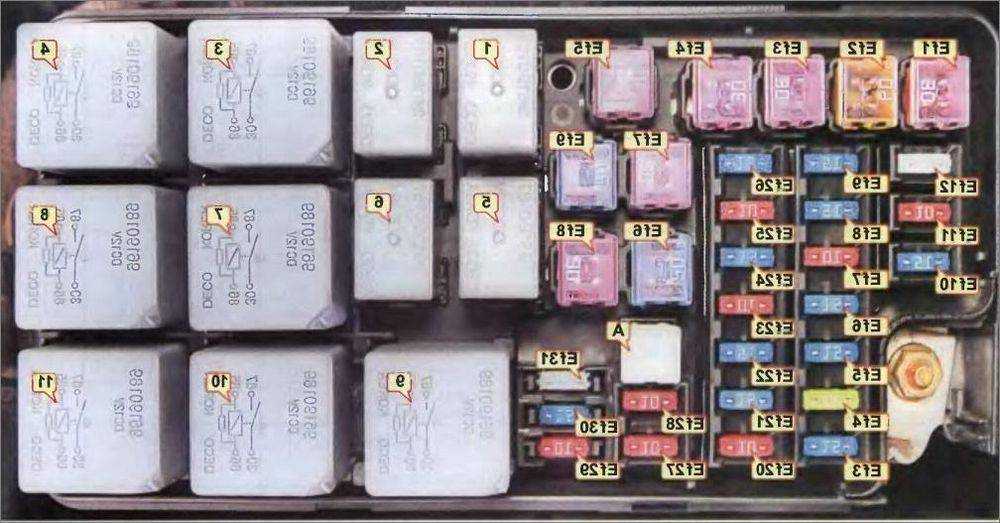

Блок с реле и предохранителями под капотом
Он находится рядом с бочком омывающей жидкости и закрыт пластиковой крышкой.
Схема блока
Описание
| 1 | Обогреватель заднего стекла |
| 2 | Реле системы управления двигателем |
| 3 | Реле электропривода стеклоподъёмников |
| 4 | Реле высоких оборотов вентилятора системы охлаждения |
| 5 | Реле низких оборотов вентилятора системы охлаждения |
| 6 | Реле электродвигателя вентилятора отопителя |
| 7 | Реле габаритов |
| 8 | Реле фар |
| 9 | Реле звукового сигнала |
| 10 | Реле противотуманных фар |
| 11 | Реле электромагнитной муфты компрессора кондиционера |
| 12 | Реле топливного насоса |
| F1 | (30A) Цепи замка зажигания |
| F2 | (30A) Основные цепи зажигания |
| F3 | (40A) Электродвигатель вентилятора системы охлаждения |
| F4 | (30A) Электродвигатель вентилятора отопителя |
| F5 | (30A) Электронный блок управления двигателем |
| F6 | (40A) Блок предохранителей/реле приборной панели |
| F7 | (10A) Звуковой сигнал(ы) |
| F8 | (15A) Противотуманные фары |
| F9 | (10A) Сирена противоугонной системы |
| F10 | (10A) Лампы переднего левого габарита/заднего левого габарита |
| F11 | (10A) Лампы переднего правого габарита/заднего правого габарита |
| F12 | (10A) Ближний свет левой фары |
| F13 | (10A) Ближний свет правой фары |
| F14 | (10A) Дальний свет левой фары |
| F15 | (10A) Дальний свет правой фары |
| F16 | (20A) Подсветка комбинации приборов |
| F17 | (30A) Обогреватель заднего стекла |
| F18 | (30A) Электропривод стеклоподъемников |
| F19 | (30A) Электродвигатель вентилятора системы охлаждения |
| F20 | (50A/60A) Система ABS |
| F21 | (20Д) Фары |
| F22 | (10A) Система управления двигателем |
| F23 | (15Д) Топливный насос |
| F24 | (10A) Электромагнитная муфта компрессора кондиционера |
| F25 | (10A) Система управления двигателем |
| F26 | (15A) Система управления двигателем |
| F27 | (10A) Обогреватель зеркал заднего вида на дверях |
| F28 | (15A) Разъем питания дополнительного оборудования |
| F29 | (5A) Система управления двигателем |
| F30 | (15A) Подогреватель сидений |
Блок предохранителей в салоне шевроле реззо
Внутренний блок предохранителей расположен под панелью управления слева на стойке.
Схема
Расшифровка
| 1 | (20A) Люк |
| 2 | (15 A) Стоп-сигналы |
| 3 | (10A) Лампы освещения салона |
| 4 | (10A) Диагностический разъем (DLC) |
| 5 | — |
| 6 | — |
| 7 | (15A) Центральный замок |
| 8 | (15A) Аварийная сигнализация |
| 9 | (10A) Электронный блок управления КПП |
| 10 | (10A) Аудиосистема |
| 11 | (10A) Электропривод зеркал |
| 12 | (25A) Очистители и омыватели |
| 13 | (15A) Система управления двигателем |
| 14 | (10A) Фонарь(и) заднего хода |
| 15 | (10A) Система управления двигателем |
| 16 | (10A) Комбинация приборов |
| 17 | (10A) Вспомогательные цепи |
| 18 | (20A) кондиционер/ отопитель |
| 19 | (10A/15A) Система SRS |
| 20 | (10A) Указатели поворота |
| 21 | (10A) |
| 22 | (15A) Аудиосистема |
| 23 | (15A) Прикуриватель |
| 24 | — |
Дополнительная информация
При проблеме с подсветкой салона, возможно Вам придется добираться под панель. В этом случает вам поможет данное видео.
Инструкция по эксплуатации
Больше информации про ремонт, обслуживание, электро оборудование автомобиля можете получить изучив инструкцию по эксплуатации шевроле реззо: «скачать»
Общая информация о предохранителях и реле и их назначение
Предохранители на Ситроене Джампере предотвращают разрушение потребителей при высокой температуре.
Достоинства прерывателей тока:
- безотказность;
- высокая скорость срабатывания.
Защитные аппараты характеризуются следующими параметрами:
- предельным током (10 и 20 А);
- напряжением пробоя (менее 100 Вольт);
- номинальным временем отключения при 30°С (от 40 до 3 600 секунд).
Предохранитель прикуривателя
Электрическое устройство гарантирует безопасность движения автобуса. Прикуриватель используют для соединения потребителей с бортовой электрической сетью. Плавкая перемычка (ПП) F15 защищает механизм от действия токов высокого напряжения.
Устройство для подключения электроприборов крепится на панель серии S1039. В случае выхода вставки из строя пользователь заменяет сгоревший элемент на предохранитель аналогичного номинала.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
