Хендай Соната Тагаз (Соната 4 / 5) предохранители и реле

Седан Hyundai Sonata производится с 1985 года по настоящее время в восьми поколениях. Хендай Соната 4 ЕФ го поколения выпускался в 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году. В России данная модель прошла рестайлинг и обновленная собиралась на заводе ТагАЗ в Ростовской области в 2005, 2006, 2007, 2008, 2009, 2010 и 2011 году. Многие …

Hyundai Porter 2 го поколения собирался в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016 году преимущественно с дизельными двигателями. В нашем материале вы найдёте описание предохранителей и реле Хендай Портер 2 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.

Не то поколение модели? Вот описание для Портер 1.

В Хендай Портер 2 го поколения предусмотрены 2 основных блока с предохранителями. Один находится под капотом, другой в салоне, под панелью приборов со стороны водителя.

Скидки от справочной

При упоминании АСС вы можете получить скидки на запчасти и услуги

Автомобильная Справочная Служба: автоновости, запчасти в Красноярске для иномарок и отечественных автомобилей, машины в разборках, ремонт автомобилей, адреса и телефоны фирм, доска объявлений, каталоги запчастей, руководства по обслуживанию и ремонту.

Вся представленная на сайте информация носит информационный характер и ни при каких условиях не является публичной офертой.

• Электрозеркала что это такое

• Распиновка аварийной кнопки приора 1

• Не выключается кондиционер на уаз патриот

• Дверные карты ваз 2107 своими руками автозвук

• Чери амулет эбу не выходит на связь

Предохранители и реле под капотом Хендай Гетц

Монтажный блок в моторном отсеке автомобиля расположен со стороны водителя. Блок закрыт защитной крышкой, с обратной стороны крышки есть схема с обозначением элементов в блоке.

Схема блока предохранителей и реле под капотом Хендай Гетц

Описание реле

• 1 – реле вентилятора отопителя салона Е 51
• 2 – место под реле включения вентилятора системы охлаждения двигателя на большой скорости Е 44
• 3 – реле включения вентилятора системы охлаждения двигателя на малой скорости Е 43
• 4 – реле стартера Е 41
• 5 – место под реле кондиционера Е 50
• 6 – реле звукового сигнала Е 45
• 7 – реле топливного насоса Е 49
• 14 – место под реле охранной сигнализации Е 47
• 30 – реле питания электронной системы управления двигателем Е 42

Описание предохранителей

8	10А A/CON — Кондиционер
9	10А HORN — Звуковой сигнал
10	15А INJ — ЭБУ двигателем, форсунки, датчик положе­ния распределительного вала, датчик поло­жения коленчатого вала, регулятор холосто­го хода, электромагнитный клапан продувки адсорбера
11	50А EPS — Электрический усилитель рулевого управления
12	30А P/WDW — Электрические стеклоподъемники
13	30А BLW — Вентилятор отопителя салона
15	10 / 15А SPARE — Запасные предохранители
16	40А ABS. 2 — ЭБУ ABS, разъем для удаления воздуха
17	20А ABS. 1 — ЭБУ ABS, разъем для удаления воздуха
18	ALT 120 / 100А — Генератор
19	10А SNSR — Кондиционер, топливный насос, антенный блок иммобилизатора, датчик концентрации кислорода, реле топливного насоса, реле кондиционера
20	10А ECU — Топливный насос, предохранитель ЭБУ
21	10A ABS — ЭБУ ABS, разъем для удаления воздуха
22	50A BATT — Задние фонари, предохранители 11, 19, 20, 25, 27, 29
23	30A RAD — Вентилятор радиатора системы охлаждения
24	20A F/PUMP — Выключатель автоматической отсечки топливо подачи
25	30A ECU — Топливный насос, генератор, электронный блок управления
26	30A ING 1 — Замок зажигания, реле стартера
27	30A ING 2 — Замок зажигания

’05 -’14 Toyota Aygo

с правым рулем

1. ЭБУ усилителя руля
2. Центральный соединитель
3. Многорежимная механическая коробка передач ECU
4. Реле стеклоподъемника
5. LHD: До февраля 2012 г .: Реле задних фонарей С февраля 2012 г .: Реле задних противотуманных фар
6. Блок управления дверьми с приемником
7. Блок реле No.1
8. Усилитель кондиционера
9. LHD: Реле противотуманных фар
10. LHD: Реле ходовых огней
11. Блок предохранителей
12. Центр сборки датчика подушки безопасности
13. RHD: Блок реле № 2
14. RHD: До февраля 2012 г .: Реле зажигания (IG) С февраля 2012 г .: Реле стеклоподъемника
15. RHD: До февраля 2012 г .: Реле стеклоподъемника С фев.2012: Реле задней противотуманной фары

Блок предохранителей в салоне

Удалите винты крышки измерителя с помощью отвертки с крестообразным шлицем . Если замок рулевого управления включен, пожалуйста, отключите его.

Hyundai Porter 2 го поколения собирался в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2021 году преимущественно с дизельными двигателями. В нашем материале вы найдёте описание предохранителей и реле Хендай Портер 2 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Не то поколение модели? Вот описание для Портер 1.

p, blockquote 4,0,0,0,0 —>

В Хендай Портер 2 го поколения предусмотрены 2 основных блока с предохранителями. Один находится под капотом, другой в салоне, под панелью приборов со стороны водителя.

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,1,0,0 —>

Блоки предохранителей на Hyandai Porter 1

Автомобили оснащались только дизельным двигателем с системой электронного управления. Бортовая сеть, подключенная к свинцово-кислотной батарее и генератору с выпрямителем, имела напряжение 12 В. Отрицательные выводы оборудования традиционно подключались к раме, кабине или бортовой платформе. Положительная проводка оснащалась несколькими распределительными коробками, в которых находились реле и плавкие вставки (стандартные и силовые).

В салоне авто

Коробка расположена в кабине со стороны левой ноги водителя около колодки для подключения диагностического сканера. Щиток не оснащен защитной крышкой, элементы закрываются от ударов или грязи пластиковой облицовкой (кроме гнезд для запасных вставок). На коммерческих автомобилях Porter I поколения реле управления системой очистки ветрового стекла устанавливалось отдельно – справа от корпуса отопителя кабины.

В моторном отсеке

Под капотом автомобиля установлена колодка для вставок, защищающих наиболее нагруженные цепи питания. Коробка закрыта пластиковой крышкой, на которой краской изображены назначение и допустимая сила тока для каждого элемента. Кроме того, в моторном отсеке расположены несколько реле, обеспечивающих работу оборудования с повышенной мощностью (например, необходимых для пуска холодного дизеля свечей накаливания).

Блоки предохранителей на Hyandai Porter 1

Автомобили оснащались только дизельным двигателем с системой электронного управления. Бортовая сеть, подключенная к свинцово-кислотной батарее и генератору с выпрямителем, имела напряжение 12 В. Отрицательные выводы оборудования традиционно подключались к раме, кабине или бортовой платформе. Положительная проводка оснащалась несколькими распределительными коробками, в которых находились реле и плавкие вставки (стандартные и силовые).

В салоне авто

Коробка расположена в кабине со стороны левой ноги водителя около колодки для подключения диагностического сканера. Щиток не оснащен защитной крышкой, элементы закрываются от ударов или грязи пластиковой облицовкой (кроме гнезд для запасных вставок). На коммерческих автомобилях Porter I поколения реле управления системой очистки ветрового стекла устанавливалось отдельно – справа от корпуса отопителя кабины.

Расположение предохранителей в салоне.

В моторном отсеке

Под капотом автомобиля установлена колодка для вставок, защищающих наиболее нагруженные цепи питания. Коробка закрыта пластиковой крышкой, на которой краской изображены назначение и допустимая сила тока для каждого элемента. Кроме того, в моторном отсеке расположены несколько реле, обеспечивающих работу оборудования с повышенной мощностью (например, необходимых для пуска холодного дизеля свечей накаливания).

Описание предохранителей и реле Hyundai Porter 1 со схемами блоков

ХендайКомментарии: 1

Hyundai Porter 1 го поколения в России выпускался в 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году преимущественно в комплектации с трёхместной кабиной расположенной над двигателем. В данной статье вы найдёте описание предохранителей и реле Хендай Портер 1 со схемами блоков и местами их расположения. Отметим предохранитель отвечающий за прикуриватель.

Блок в салоне

Главный блок с предохранителями и реле находится под панелью со стороны водителя, там же где и диагностический разъём.

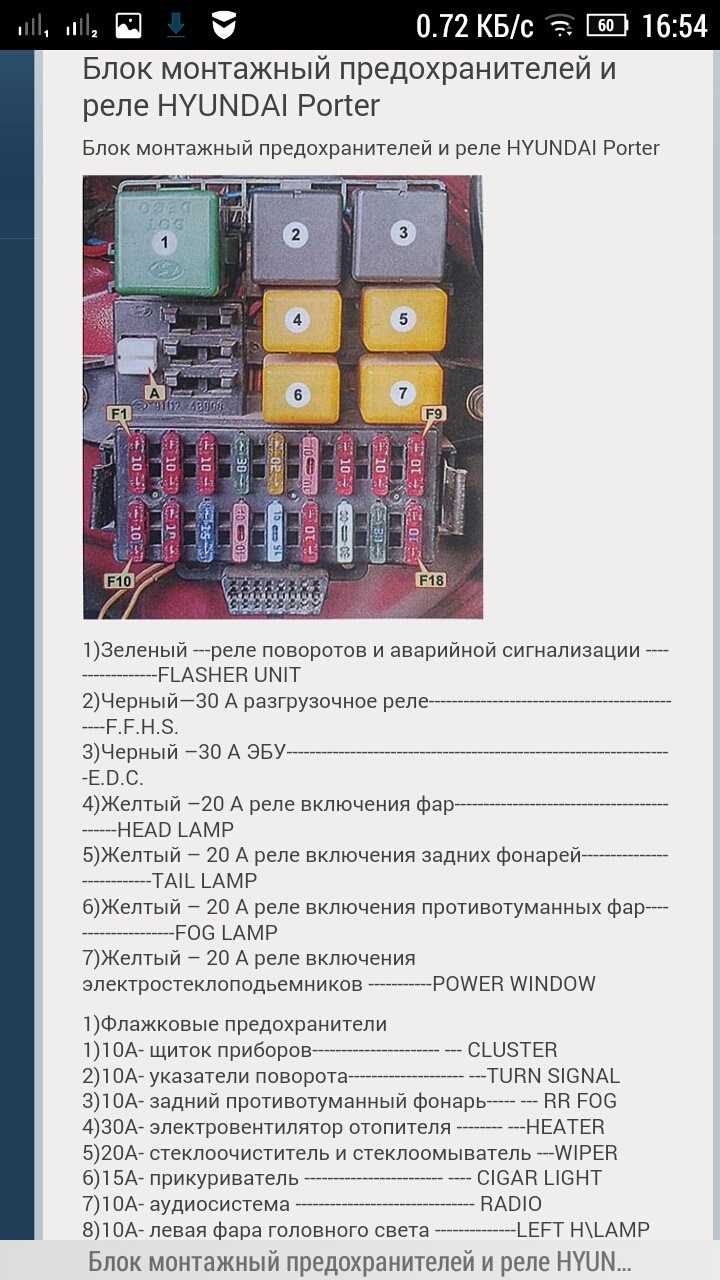

Фото – схема

Описание предохранителей

1	10А Комбинация приборов, модуль контроля трансмиссии, модуль контроля двигателя, реле контроля двигателя, контроль уровня масла
2	10А Указатели поворота, фара заднего хода, АБС
3	10/20А Задняя противотуманная фара / АБС
4	30А Отопитель, фара, стеклоподъемник, фары дневного света, вентилятор
5	10А Магнитола, часы
6	15А Прикуриватель
7	15А Стекло омываетль и стеклоочиститель, таймер подсветки замка зажигания
8	10А Левая фара
9	10А Правая фара
10	10А Левая задняя фара, лампа стояночного тормоза и подсветки номера, реле передней противотуманной фары
11	10А Подсветка, правая задняя фара, лампа стояночного тормоза и подсветки номера
12	15А Передние противотуманные фары
13	10А Аварийная сигнализация
14	10А Звуковой сигнал, стоп-сигнал, задняя противотуманная фара, контроль
15	10/15А Нагреватель топливного фильтра / лампа салонного освещения, часы, звуковой сигнал
16	10/15А Замок двери
17	20/30А Стекло подъемники, Левый стеклоподъемник
20А Левый стеклоподъемник
18	10/15А Регулировка кондиционера, Правый стеклоподъемник

Назначение реле

• R1 Реле указателей поворота и аварийной сигнализации
• R2 Реле топливного фильтра
• R3 Реле контроля двигателя
• R4 Реле фар
• R5 Реле габаритных огней
• R6 Реле противотуманных фар
• R7 Реле стеклоподъемников

С правой стороны, отдельно устанавливается реле стеклоочистителя.

Предохранители

Фото – схема

Обозначение

1. 40A IGN SW – выключатель зажигания
2. 80А GLOW – свеча накала
3. 80А ALT – генератор
4. 50А HLAMP – фары головного света
5. 40А P/WINDOW – электро стекло подьемники

Блок предохранителей и реле hyundai creta

Рассмотрены автомобили Hyundai Creta 2022, 2022, 2022, 2022 года выпуска.

Блок предохранителей в салоне.

Находится с левой стороны под панелью приборов за пластиковой крышкой.

схема расположения предохранителей в блоке.

расшифровка.

№	наименование	номинал предохранителя	защищаемая цепь
1	обогрев заднего стекла	30a	реле обогрева заднего стекла
2	обогреватель заднего сиденья	20a	модуль управления обогревателем заднего сиденья
3	запасной	30a	—
4	электростекло­подъемник с защитой от защемления	25a	модуль электростеклоподъемника водителя с защитой от защемления
5	указатель поворота	15a	bcm
6	обогреватель переднего сиденья	20a	модуль управления обогревателем сиденья водителя/пассажира
7	правый электростекло­подъемник	25a	главный переключатель электростеклоподъемников переключатель электрических стеклоподъемников
8	левый электростекло­подъемник	25a	главный переключатель электростеклоподъемников
9	запасной	20a	—
10	bcm	10a	bcm, эбу электронных ключей, модуль иммобилайзера
11	задняя розетка питания	20a	задняя розетка питания
12	передняя розетка питания	20a	передняя розетка питания
13	блокирование дверей	20a	реле блокирования/разблокирования, реле разблокирования двери багажного отделения
14	brake switch	10a	эбу электронных ключей, выключатель стоп-сигналов
15	tcu	15a	a/t : переключатель диапазонов мкпп блок пп (предохранитель — f26 (фонари заднего хода))
16	start	10a	блок пп (реле охранной сигнализации), переключатель диапазонов кпп, ecm, эбу электронных ключей, переключатель замка зажигания и датчик положения педали сцепления
17	pdm 1	15a	эбу электронных ключей
18	обогрев зеркал	10a	наружное зеркало заднего вида со стороны водителя/пассажира
19	модуль 2	10a	консольный переключатель, 4wd ecm, зуммер системы помощи при парковке задним ходом, левый/ правый датчики системы помощи при парковке задним ходом, левый/правый центральные датчики системы помощи при парковке задним ходом
20	запасной	10a	—
21	омыватель	15a	многофункциональный переключатель
22	вентилятор 1	10a	модуль управления кондиционером
23	память	10a	регулятор наружных зеркал заднего вида, цифровые часы, модуль управления кондиционером, комбинация приборов, разъем линии передачи данных
24	плафон внутреннего освещения	10a	фонарь багажного отделения, лампа направленного освещения, лапа освещения салона, лампы передних аксессуарных ламп левой/правой
25	модуль 3	10a	bcm, индикатор положения рычага селектора, модуль управления кондиционером, аудиовизуальное головное устройство с навигацией, модуль mts e-call, модуль управления обогревателем сидения водителя/пассажира, модуль управления обогревателем заднего сидения
26	эбу	10a	pcm/ecm, эбу электронных ключей, модуль иммобилайзера
27	кондиционер	10a	распределительная коробка моторного отсека (реле 1 — реле обогревателя птк) блок пп (реле клаксона), блок управления кондиционером
28	задний стеклоочиститель	10a	блок пп (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя
29	мультимедиа	20a	аудиосистема, аудиовизуальное головное устройство с навигацией
30	вентилятор 2	10a	блок управления кондиционером, выключатель клаксона, резистор клаксона
31	модуль 1	10a	bcm, выключатель стоп-сигнала
32	esp	10a	переключатель на передней панели, блок управления esp
33	модуль 5	10a	электрохромное зеркало, модуль управления обогревателем заднего сиденья, выключатель устройства регулировки угла наклона фар, обогреватель форсунок омывателя левой/правой фар, модуль управления обогревателя сиденья водителя/пассажира, дополнительная распределительная коробка (реле 2/3 — обогреватель передних стеклоочистителей левый/правый)
34	запасной	10a	—
35	e-call	10a	модуль mts e-call
36	запасной	20a	—
37	mdps	10a	блок mdps датчик угла поворота рулевого колеса
38	подушка безопасности	10a	модуль управления srs
39	модуль 4	10a	bcm, эбу электронных ключей
40	подогреватель strg	15a	bcm
41	прикуриватель	20a	предохранитель прикуривателя Hyundai Creta
42	acc	10a	реле задней розетки питания, bcm, цифровые часы, модуль mts e-call, аудиосистема, аудиовизуальное головное устройство с навигацией, держатель смартфона, эбу электронных ключей, регулятор наружных зеркал заднего вида
43	индикатор подушки безопасности	10a	комбинация приборов
44	комбинация приборов	10a	комбинация приборов

Блок предохранителей и реле в моторном отсеке Hyundai Creta.

Находится около аккумуляторной батареи.

для доступа к предохранителям и реле отожмите два фиксатора и снимите крышку блока.

схема расположения предохранителей и реле в блоке моторного отсека Hyundai Creta.

описание.

Схема предохранителей и реле Hyundai Porter / H100 (AU; 1996-2003)

Блок предохранителей в салоне

№	А	Назначение
1	10	Комбинация приборов, модуль контроля трансмиссии, модуль контроля двигателя, реле контроля двигателя, контроль уровня масла
2	10	Указатели поворота, фара заднего хода, АБС
3	10 20	Задняя противотуманная фара / АБС
4	30	Отопитель, фара, стеклоподъемник, фары дневного света, вентилятор
5	10	Магнитола, часы
6	15	Прикуриватель, тахограф
7	15	Стеклоомываетль и стеклоочиститель, таймер подсветки замка зажигания
8	10	Левая фара
9	10	Правая фара
10	10	Левая задняя фара, лампа стояночного тормоза и подсветки номера, реле передней противотуманной фары
11	10	Подсветка, правая задняя фара, лампа стояночного тормоза и подсветки номера
12	15	Передние противотуманные фары
13	10	Аварийная сигнализация
14	10	Звуковой сигнал, стоп-сигнал, задняя противотуманная фара, контроль
15	15 10	Нагреватель топливного фильтра / лампа салонного освещения, часы, звуковой сигнал
16	15 10	Замок двери
17	30 20	Стеклоподъемники Левый стеклоподъемник
18	10 15	Регулировка кондиционера Правый стеклоподъемник
19	—	Запасной
20	—	Запасной
20	—	Запасной
Реле
R1	Реле указателей поворота и аварийной сигнализации
R2	Реле топливного фильтра
R3	Реле контроля двигателя
R4	Реле фар
R5	Реле габаритных огней
R6	Реле противотуманных фар
R7	Реле стеклоподъемников

Блок силовых предохранителей

№	А	Назначение
А	40	Зажигание, реле стартер
В	80	Модуль контроля зажигания, реле зажигания
С	60	Генератор
D	40 50*	Фара, реле задней лампы / реле контроля двигателя
Е	40	Стеклоподъемник, регулировка кондиционер Предохранитель #16

* Дизель с контролем двигателя

Реле и предохранители кондиционера

№	А	Назначение
А	10	Реле кондиционера
В	20	Реле вентилятора конденсатора кондиционера
Е05	Реле кондиционера
Е06	Реле вентилятора конденсатора кондиционера

Предохранители и реле в салоне

Основной блок находится под основной панелью левее рулевого колеса.

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

Доступ к блоку с предохранителями

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

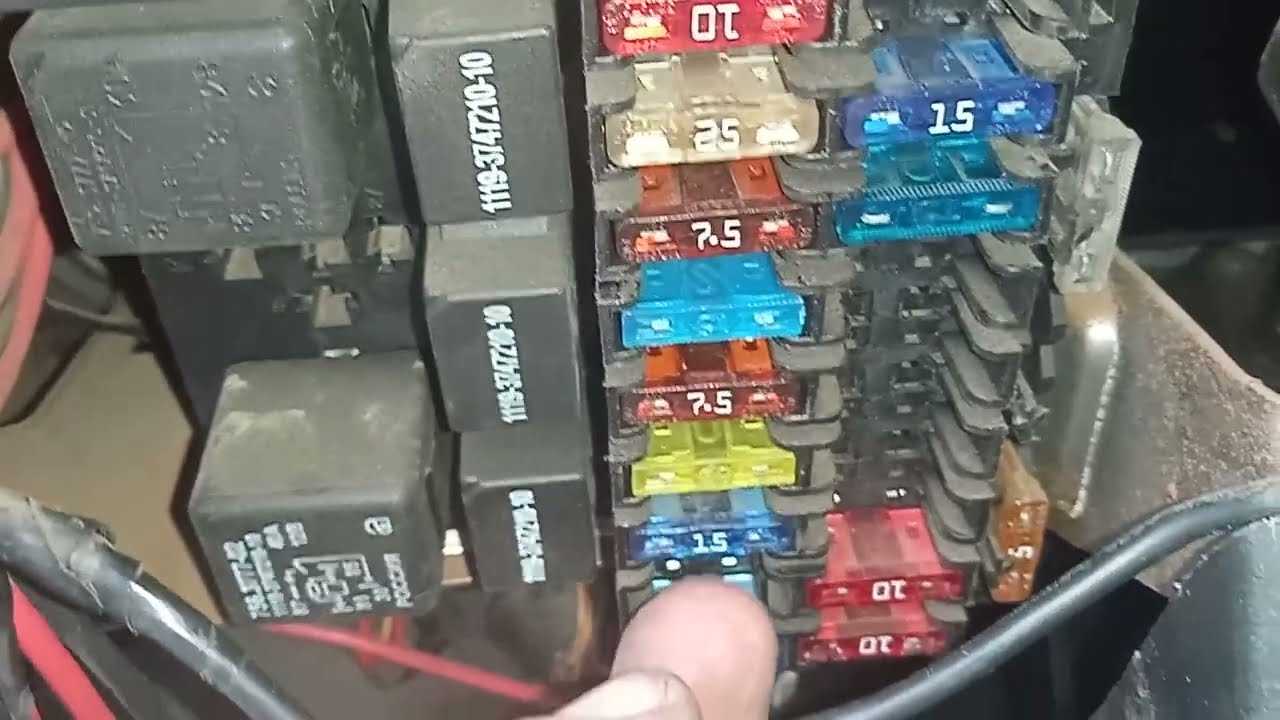

Основной блок предохранителей

Расшифровка (описание и предназначение)

p, blockquote 8,0,1,0,0 —>

1	(10A) Правая фара-дальний свет
2	(10A) Индикатор включения дальнего света фар, левая фара — дальний свет
3	(20A) Лампа подсветки багажника/задней двери, центральный замок
4	(10A) Корректор фар, правая фара — ближний свет
5	(30A) Электропривод передних стеклоподъёмников
6	(10A) Лампа левого стоп-сигнала, лампа заднего левого габарита, левая лампа подсветки номерного знака, лампа заднего правого противотуманного фонаря, лампа переднего правого габарита
7	(10A) Левая лампа подсветки номерного знака, лампа заднего левого противотуманного фонаря, лампа переднего левого габарита, лампа правого стоп-сигнала, лампа заднего правого габарита
8	(10A) Левая фара — ближний свет
9	(15А) Прикуриватель отопитель/кондиционер
10	(20A) Очиститель/омыватель лобового стекла
11	(20A) Звуковой сигнал
12	(10A) Противоугонная система, антиблокировочная система тормозов(ABS) (с ESP), аудиосистема, комбинация приборов, лампы освещения салона
13	(10A) Антиблокировочная система тормозов (ABS), центральный замок, электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, лампа подсветки вещевого ящика, фонари заднего хода, стоп-сигнал(верхний)
14	(10А) Аварийная сигнализация
15	(30A) Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла

Предохранители над основным блоком

p, blockquote 10,0,0,0,0 —>

Для автомобилей выпускавшиеся после 1999 года

p, blockquote 11,0,0,0,0 —>

1	(7,5A) Электропривод зеркал заднего вида, подсветка выключателей стеклоподъёмников, лампа подсветки вещевого ящика, указатели поворота, обогреватель заднего стекла, отопитель/кондиционер, реле вспомогательных цепей зажигания
2	(10A) Подушка безопасности
3	(10A) Антиблокировочная система тормозов, комбинация приборов, индикаторы комбинации приборов, подсветка органов управления
4	(20A) Электродвигатель привода стеклоподъёмника задней левой двери
5	(20A) Электродвигатель привода стеклоподъемника задней правой двери
6	(25A) Люк
7	(30A) Привод крышки багажника/задней двери
8	(30A) Подогреватель сидений
9	—
10	(10A) Антиблокировочная система тормозов (ABS)
11	Система управления двигателем. иммобилайзер
12	Система управления двигателем. иммобилайзер
13	(15A) Управление двигателем
14	(15A) Управление двигателем
15	(15A) Противотуманные фары

Для автомобилей выпускавшиеся до 1999 года

p, blockquote 12,0,0,0,0 —>

1	(15A) Система SRS (подушка безопасности), антиблокировочная система тормозов(ABS)
2	(7,5A) Система управления двигателем, иммобилайзер
3	(30A) Подогреватель сидений
4	(10A) Управление двигателем
5	(15A) Управление двигателем
6	(25A) Люк
7	(7,5A) Система управления двигателем, иммобилайзер
8	(10A) Антиблокировочная система тормозов, комбинация приборов, индикаторы комбинации приборов, подсветка органов управления
9	(7,5A) Электропривод зеркал заднего вида, подогреватель сидений, обогреватель заднего стекла, указатели поворота, люк

(10A) Подушка безопасности

Реле за вещевым ящиком

p, blockquote 13,0,0,0,0 —>

Для доступа необходимо открыть бардачок и снять крышку А. Расположение предохранителей и реле зависит от комплектации вашего автомобиля.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

1 (20A) — Омыватели фар (03/99→)

p, blockquote 16,1,0,0,0 —>

2 (20A) — Омыватели фар (→02/99)

p, blockquote 17,0,0,0,0 —>

3 (20A) — Электродвигатель привода стеклоподъёмника задней левой двери(→02/99)

p, blockquote 18,0,0,0,0 —>

4 (20A) — Электродвигатель привода стеклоподъёмника задней правой двери(→02/99)

p, blockquote 19,0,0,0,0 —>
