Снятие и замена
Процесс замены является идентичным для всех версий ФВ. Для замены вам понадобится отвертка или гаечные ключи, в зависимости от того, на чем крепится БП к кузову — болтами или саморезами. Определитесь с тем, какой инструмент вам нужен, — и можно приступить к снятию.
- При помощи отвертки отсоедините накладку приборной панели, за которой установлен БП в вашем авто.
- Открутите винты крепления БП к кузову автомобиля.

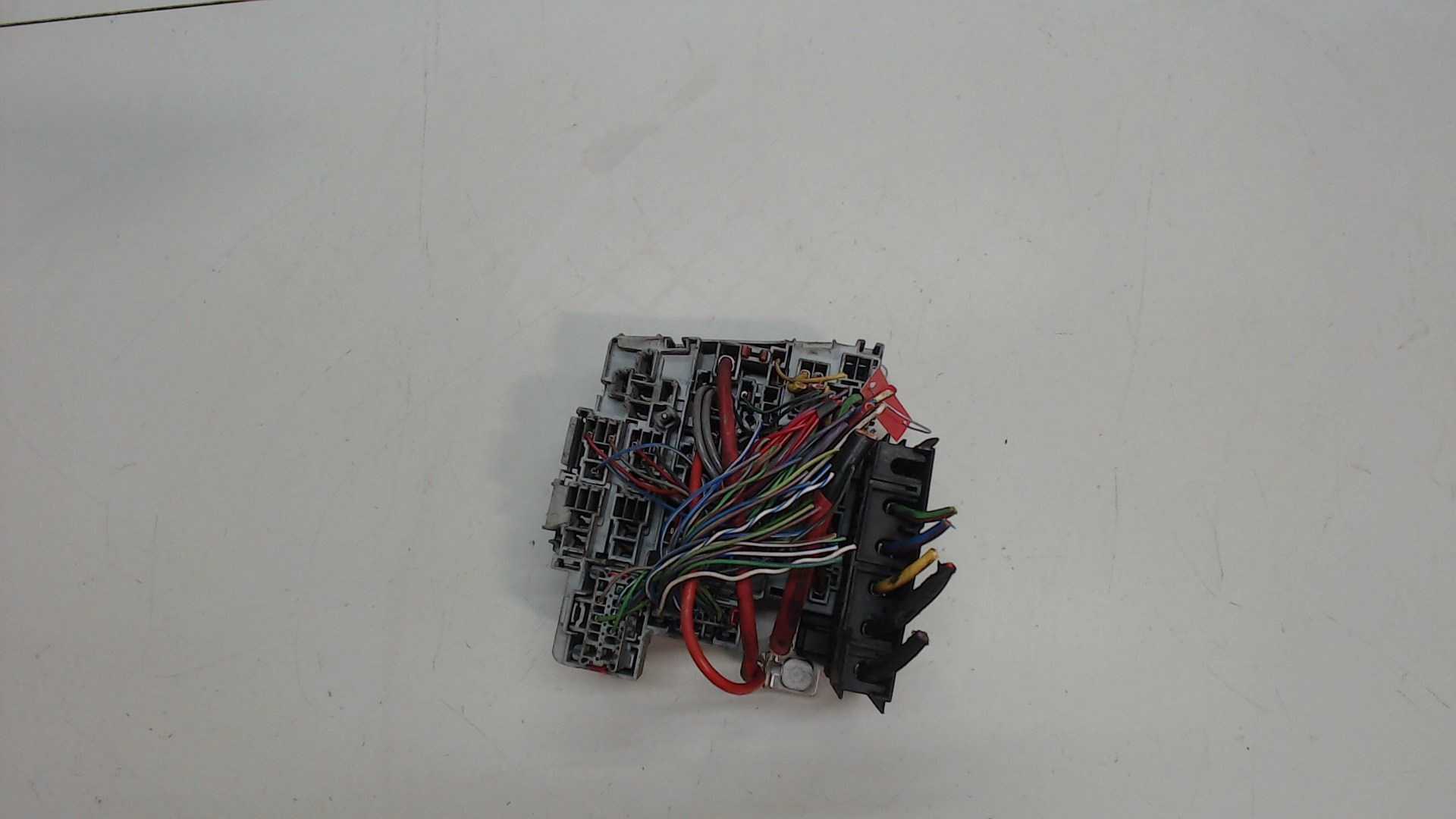

- Вытащите устройство: оно будет висеть на проводах.
- Возьмите новый БП и поочередно, отключая от старого устройства, вставьте в разъемы нового БП все необходимые провода.
- Установите новый БП на место, прикрутив винты крепления и закрыв накладку панели приборов.
Где располагаются все блоки предохранителей и реле в Ford S Max
Первое поколение семейного автомобиля дебютировало в 2006 г. Автомобиль базировался на унифицированной с Фордом Галакси платформе, что предопределило сходство электрической проводки. В 2010 г. обновился дизайн, появились дополнительные опции, производитель скорректировал гамму силовых агрегатов. Сборка модернизированных автомобилей продолжалась до 2015 г., а затем на конвейер встали минивэны II поколения, собранные на платформе Mondeo V генерации.

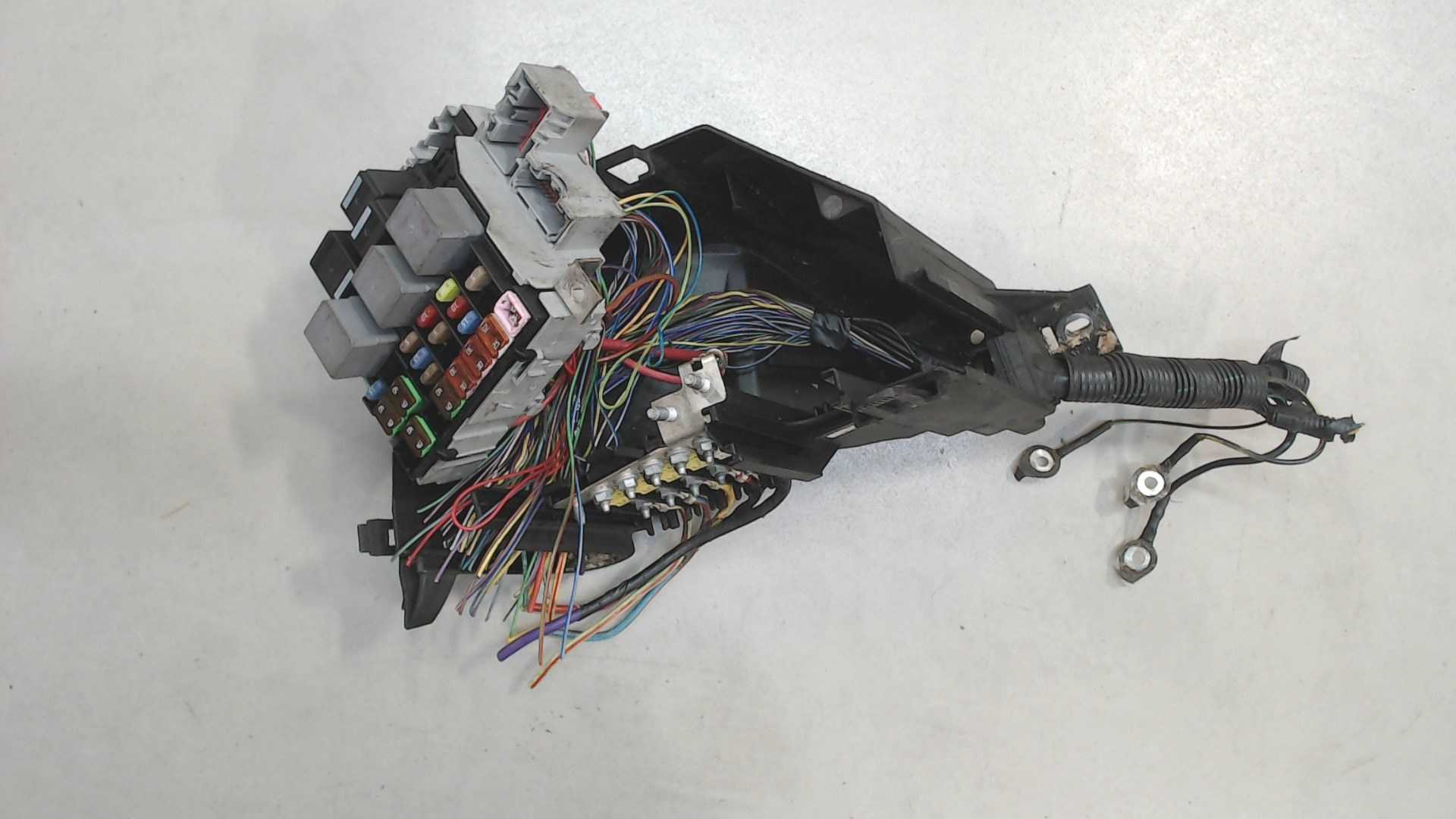

Расположение блока предохранителей в салоне автомобиля Ford S Max.
В моторном отсеке
Основной модуль с силовыми плавкими вставками находится около правой фары (если стоять к авто лицом).
Панель дополнительно поджата 2 выступами, которые входят в соответствующие отверстия в корпусе. Внутри находятся стандартные вставки ножевого типа и несколько силовых предохранителей с корпусами типа «картридж».
В салоне
Салонная коробка расположена под панелью приборов со стороны перчаточного ящика.
Для доступа к ней необходимо:
- Ослабить затяжку креплений.
- Повернуть фиксирующий зажим до начала выхода модуля из посадочного гнезда.
- Откинуть блок и снять крышку, защищающую вставки от пыли и случайных повреждений.
Встречается 2 схемы расположения элементов в салонной коробке (в зависимости от года выпуска автомобиля). Модули на автомобилях с левым и правым расположением руля находятся под перчаточным ящиком. Дополнительная плавкая вставка имеется на штатной магнитоле для защиты оборудования от скачков напряжения или возгорания при коротком замыкании.
В багажном отделении
Особенностью электрической схемы на S Max является наличие дополнительной коробки, вынесенной в багажник. Модуль расположен за съемной панелью на левой обшивке грузового отсека. Для снятия необходимо потянуть крышку за рукоятку-прорезь, преодолевая сопротивление защелок.
Блок предохранителей в багажнике автомобиля Ford S Max.
Под капотом
В моторном отделении автомобиля находятся реле для разгрузки цепей при подключении мощных потребителей. Устройства используются для активации головного света, включения электродвигателей привода вентиляторов, работы системы очистки стекол. При обгорании или окислении контактов в реле оборудование становится неработоспособным или функционирует с перебоями.
В багажнике
В модуле, находящемся в грузовом отсеке, предусмотрены гнезда для установки реле. Количество и характеристики элементов определяются уровнем оснащения. На большинстве автомобилей, официально поставляемых в РФ, ячейки были пусты.

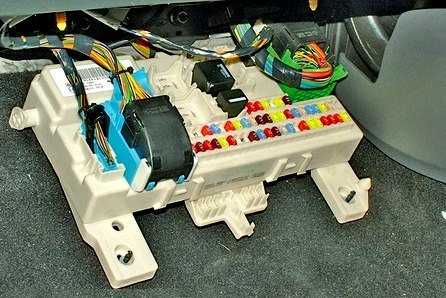

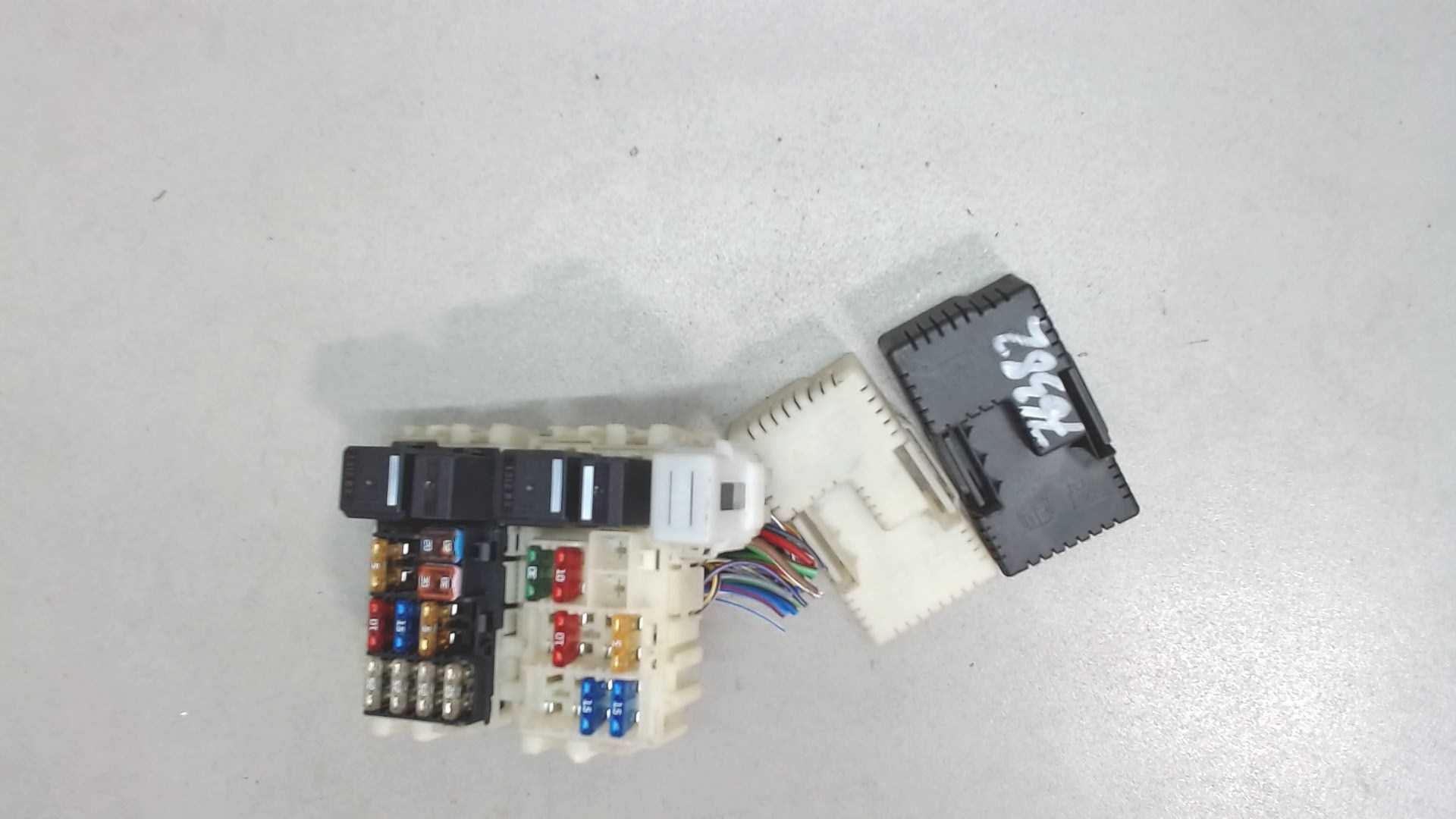

Блок в салоне
Данный блок находится под бардачком и крепится двумя винтами.
p, blockquote 19,0,0,0,0 —>
p, blockquote 20,0,0,0,0 —>
Вариант 1
p, blockquote 21,0,0,0,0 —>

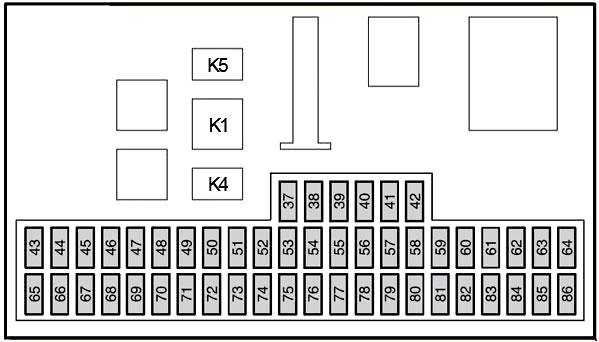

Схема
p, blockquote 22,0,0,0,0 —>
p, blockquote 23,0,0,0,0 —>
Обозначение
p, blockquote 24,0,0,0,0 —>
| 37 | 10А Дальний свет левой фары |
| 38 | 10А Дальний сеет правой фары |
| 39 | 20А Прикуриватель , задняя дополнительная розетка |
| 40 | 20А Люк |
| 41 | 20А Модуль электрооборудования двери переднего пассажира |
| 42 | 7,5А Обогрев зеркал |
| 43 | 10А Электронные модули (питание от аккумуляторной батареи) |
| 44 | 10А Диагностический разъем (OBD II) |
| 45 | 10А Дневные ходовые огни |
| 46 | 10А Комбинация приборов, многофункциональный электронный модуль (GEM) |
| 47 | 15А Стеклоомыватель, обогрев жиклеров стеклоомывателя |
| 48 | 20А Ближний свет фар, дневные ходовые огни |
| 49 | 15А Переключатель света |
| 50 | 20А Стеклоочиститель |
| 51 | 15А Топливный насос |
| 52 | 25А Обогрев заднего стекла |
| 53 | 7,5А Габаритный свет с левой стороны |
| 54 | 7,5А Габаритный свет с правой стороны |
| 55 | 20А Модуль электрооборудования двери водителя, центральный замок |
| 56 | 20А Система бесключевого доступа / запуска |
| 57 | 10А Сирена противоугонной системы |
| 58 | 15А Аудиосистема (питание от аккумуляторной батареи) |
| 59 | 25А Розетка в багажном отделении, разъем прицепа |
| 60 | 15А Ближний свет правой фары |
| 61 | 15А Ближний свет левой фары |
| 62 | 20А Электропривод регулировок сиденья водителя |
| 63 | 25А Стеклоподъемники |
| 64 | Резерв |
| 65 | 10А Подушки безопасности |
| 66 | 7,5А Корректор фар, ближний свет фар, блок ксеноновых фар |
| 67 | 10А Иммобилайзер (WFS), комбинация приборов (питание от выключателя зажигания) |
| 68 | 7,5А Радио, комбинация приборов |
| 69 | 20А Противотуманный свет |
| 70 | 10А Электронные модули(питание от замка зажигания) |
| 71 | 10А Дневные ходовые огни |
| 72 | 25А Многофункциональный электронный модуль (GEM) |
| 73 | 7,5А Освещение номерного знака |
| 74 | 15А Лампы стоп-сигнала |
| 75 | 10А Блок управления коробкой передач, электронная педаль газа |
| 76 | 7,5А Электронный стояночный тормоз (EPB) |
| 77 | 25А Реле центрального замка |
| 78 | 15А Очиститель заднего стекла |
| 79 | 15А Электропривод складывания зеркал |
| 80 | 10А Освещение салона, зеркала с электроприводом |
| 81 | 20А Модуль электрооборудования правой задней двери |
| 82 | 20А Модуль электрооборудования левой задней двери |
| 83 | 10А CD-чейнджер, развлекательная система для задних пассажиров (RSE) |
| 84 | 10А Лампы заднего хода, модуль прицепа |
| 85 | 10А Система охлаждения |
| 86 | 20А Подогрев сидений |
| Реле | |
| K1 | Обогрев заднего стекла |
| K4 | Топливный насос |
| K5 | Дневные ходовые огни |
Дополнительные плавкие элементы
В некоторых комплектациях автомобилей Фольксваген Гольф 3 поколения, могут применяться дополнительные предохранители. В салонном модуле предохранителей и реле применяются следующие добавочные элементы:
- номиналом 30А — питание реле системы ABS;
- номиналом 30А — питание реле гидроэлектрического блока системы ABS;
- номиналом 10А — компрессор кондиционера для автомобилей без климат-контроля;
- номиналом 30А — мотор вентиляции салона с системой «ClimaTronic»;
- номиналом 5А — контроллер системы «ClimaTronic»;
- номиналом 5А — +12А электропитание бортовой сети буксируемого прицепа.
Для дизельного ДВС, применяется дополнительный ПП системы прогрева мотора, номинальной силой тока 60 А. Он расположен отдельно, на моторном щите под капотом.
Расположение и электросхема
На схеме отмечены места расположения блоков в автомобиле Фокус 3. Один находится под капотом, второй — в салоне автомобиля, а третий — в багажнике
В общей сложности в автомобиле Форд Фокус третьего поколения расположено три блока, каждый из которых имеет свою собственную электросхему расположения плавких предохранителей (далее — ПП). Они отвечают за работу прикуривателя, фар ближнего света, освещения в салоне, магнитолы. В общем — всех без исключения электрических устройств. Схема ПП актуальна для транспортных средств в кузове седан, хетчбек и универсал.
БП в моторном отсеке
Чтобы получить доступ к этому БП, откройте капот своего Форда Фокуса. Блок расположен с правой стороны, напротив водительского сидения и скрыт он пластиковой накладкой. На внутренней стороне накладки вы сможете увидеть схему расположения деталей.
БП в салоне
Как сказано выше, в автомобилях Форд Фокус установлено в общей сложности три БП. Помимо устройства, находящегося в моторном отсеке, есть еще два БП: один из них находится в салоне авто, другой — в багажнике. Большая часть ПП, отвечающих за работу прикуривателя, ближнего света фар, стоп-сигналов и так далее, находится именно в этом БП.
Если быть точнее, то данный блок расположен в салоне машины с правой стороны под приборной панелью. Для получения доступа к устройству вам потребуется отжать два фиксатора, крепящие крышку.
БП в багажнике
Третий БП с плавкими предохранителями находится в багажнике транспортного средства. Открыв дверь багажного отделения, с левой стороны вы увидите крышку элементов блока. Откройте ее, чтобы получить доступ к предохранителям. Здесь же следует отметить, что большая часть компонентов данного БП не используется.
Ремонт блока предохранителей Форд Мондео 2
Ярко выражены последствия некачественного предохранителя
в цепи подсветки зеркал в потолке. И коротко.
На Форд Фокус каждый блок предохранителей состоит из элементов среднего размера – medium. Один блок размещается под капотом Ford Focus
со стороны водителя рядом с аккумулятором. Где расположен на наклейке вы салоне и моторном отсеке форд мондео 3. 1. В нём содержатсяпредохранители , рассчитанные на прохождение высокого тока и отвечающие за работу компонентов моторного отделения. Другой блок размещён внутри салонаФорд Фокус 2. Он спрятан под бардачком сразу над ногами пассажира и содержит слаботочные плавкие вставки, в том числе, и элемент, отвечающий за работу прикуривателя и задней розеткиFord Focus .
Как заменить поврежденный предохранитель
Так как в первом поколении Форд Мондео установлен только один блок предохранителей, то поиск неисправного элемента не составит труда. Замены поврежденного элемента потребуется:
- Аккуратно отщелкнуть пластиковые защелки блока предохранителей и снять крышку – сами элементы находятся по левую сторону от руля в салоне автомобиля;
- Далее в обязательном порядке отключаем клеммы от аккумуляторной батареи во избежание короткого замыкания при ремонте системы;
- Затем визуально осматриваем в блоке поврежденный элемент. Заметить перегоревший предохранитель крайне легко – вышедший из строя будет иметь следы оплавления по бокам корпуса, а также истощать специфический запах горелого пластика;
- После обнаружения неисправного элемента с помощью пинцета или специального съемника демонтируем поврежденный предохранитель и устанавливаем новую деталь;
- Закрываем крышку, подключаем аккумуляторную батарею и тестируем электрику транспортного средства.
Никоем образом не пытайтесь сэкономить на предохранителях – детали стоят копейки, а польза от них колоссальная.
Будет полезно: Инструкция тойота королла 120: руководство по эксплуатации
Проверка и замена предохранителей
Предохранители и переключатели защищают электрическую систему автомобиля от перегрузки. Если электрические части автомобиля вышли из строя, возможно, система была перегружена и сработал предохранитель или автоматический выключатель. Перед заменой или ремонтом любых электрических деталей проверьте соответствующие предохранители или автоматические выключатели.
Чтобы проверить предохранитель, посмотрите на серебряную полосу внутри предохранителя. Если лента порвалась или расплавилась, замените предохранитель.
Уведомление
- Перед заменой предохранителей убедитесь, что ключ был удален с панели и все службы отключены и / или отключены.
- Всегда отключайте аккумулятор перед ремонтом сильноточных предохранителей.
- Всегда заменяйте предохранитель на предохранитель на указанную силу тока. Использование предохранителя с более высоким номиналом может серьезно повредить кабель и вызвать пожар.
- Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового. Всегда используйте исправные предохранители одного цвета.
- Если предохранитель снова перегорит, обратитесь в квалифицированный сервисный центр.
Рекомендации при замене пп
Прежде всего, водитель должен понимать, что новый предохранитель должен соответствовать типу своего предшественника
Особое внимание следует уделить рабочему току. Бывает, что печатные платы выглядят совершенно одинаково, но имеют кардинально разную мощность передачи
Чтобы не упустить этот момент, обратите внимание на маркировку. Обычно он печатается на пластиковой коробке.
Совет! Если вскоре перегорел и новый предохранитель, то не стоит сразу спешить с его заменой на новый. Мы рекомендуем вам обратиться в SC и решить проблему.
