Блок предохранителей pontiac vibe (2003-2008)

Тойота вокси (ноах) предохранители и реле

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

Назначение

  1. Блок силовых предохранителей
  2. Дополнительный блок предохранителей
  3. Блок предохранителей и реле
  4. Блок управления ABS

Блок силовых предохранителей

Он находится на плюсовой клемме аккумуляторной батареи и выполненный в виде плавких вставок высокой мощности.

Схема

Расшифровка

  1. 60А MAIN – Предохранители: “EFI”, “DOME”, “HORN”, “ST”, “AM2”, “H−LP LH”, “H−LP RH”, “H−LP LH (HI)”, “H−LP RH (HI)”, “H−LP LH (LO)”, “H−LP RH (LO)”
  2. 80А – Система “START/STOP”
  3. ALT 100/120A – Предохранители: “ECU−B”, “TAIL”, “D/L”, “OBD”, “RDI”, “AM1”, “HAZ”, “HTR”, “HTR-SUB1”, “POWER”, “STOP”, “DEF”, Система зарядки
  4. 60А ABS – АБС

Дополнительный блок

Схема

Описание

1 10А H-LP HI RH – Фары (дневные ходовые огни)
2 10А H-LP HI LH – Комбинация приборов, фары (дневные ходовые огни)
Реле
R1 Фары
R2 Диммер (DIM)
R3  –

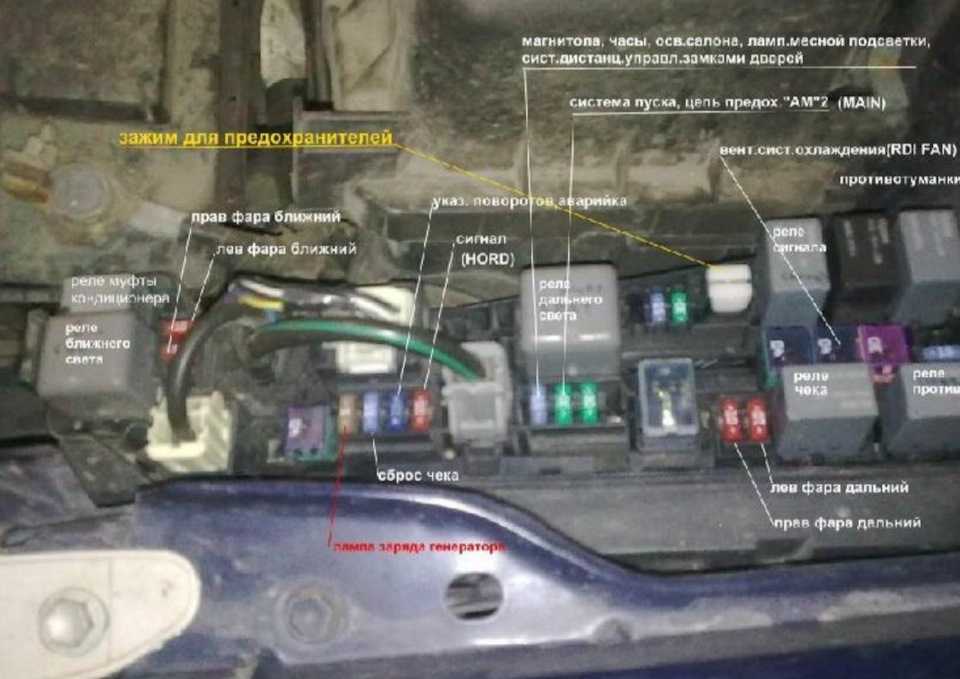

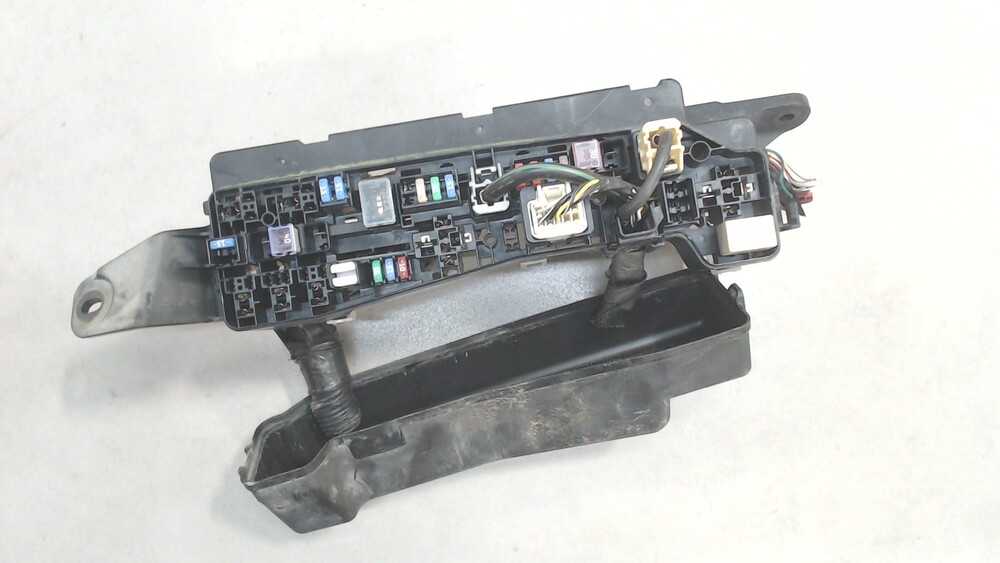

Блок предохранителей и реле

Данный блок расположен в левой части моторного отсека, рядом с аккумулятором.

Фотография

Схема

Обозначение

1 15A DOME – Часы, комбинация приборов, двойная блокировка, фары, освещение салона, предупреждающий зуммер, мульти-информационный дисплей, аудио система, блок управления блокировкой дверей
2 15A EFI – Блок управления двигателем, иммобилайзер, блок управления коробкой передач
3 15A HORN – Звуковой сигнал
4 15A AM2 – Система зарядки, комбинация приборов, блок управления двигателем, иммобилайзер, блок управления коробкой передач, мульти-информационный дисплей, система подушек безопасности SRS, система зажигания
5 30A ST – Система запуска
6  –
7 10A H−LP LH – Левая фара, корректор фар
8 10A H−LP RH – Левая фара, корректор фар
9 15A P/POINT – Розетка
10 Запасной предохранитель
11 Запасной предохранитель
12 Запасной предохранитель
13  –
14  –
15 30A RDI – Вентилятор системы охлаждения
16 50A HTR SUB1 – Вспомогательный отопитель (PTC)
17  –
Реле
R1 Вентилятор системы охлаждения
R2 Вентилятор системы охлаждения
R3 Стартер
R4  –
R5 Розетка
R6 Вспомогательный отопитель (PTC)
R7 EFI
R8 Муфта компрессора кондиционера
R9 Звуковой сигнал

Блок АБС

Схема

Описание

  • 1 – предохранитель ABS №3 (модели без VSC); нет (модели с VSC)
  • А – нет (модели без VSC); реле ABS MTR (модели с VSC)
  • В – реле ABS MTR (модели без VSC); реле ABS CUT (модели с VSC)
  • С – реле ABS SOL (модели без VSC); нет (модели с VSC).

Блок в салоне

Блок предохранителей и реле

Он находится под панелью, за защитной крышкой, на общей схеме обозначен под номером 17.

Фото – пример исполнения

Пример схемы с крышки блока

Схема

Описание

1 10А GAUGE – Приборы,ABS, кондиционер, лампы заднего хода, система зарядки, комбинация приборов, двойная блокировка, блок управления блокировкой дверей, блок управления двигателем, блок управления коробкой передач, дневные ходовые огни, предупреждающий зуммер, люк, стекло подъемники, блокировка селектора коробки передач, указатели поворота, аварийная сигнализация, отопитель
2 10А DEF RLY – Обогрев заднего стекла, обогрев зеркал
20А DEF – Обогрев заднего стекла, обогрев зеркал
3 25А D/L – Двойная блокировка, блок управления блокировкой дверей
4 7,5А TAIL – Передний противотуманный свет, фары, корректор фар, предупреждающий зуммер, задний противотуманный свет, габаритный свет
5
6 20А WIPER – Передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель, блокировка дверей
7 7,5А ECU−B – Фары, задний противотуманный свет
8 15А FOG – Передний противотуманный свет
9 15А ACC – Прикуриватель, часы, комбинация приборов, предупреждающий зуммер, мульти информационный дисплей, розетка, аудио система, зеркала с электроприводом
10 7,5А ECU−IG – ABS, освещение салона, мульти информационный дисплей, вспомогательный отопитель (PTC), вентилятор системы охлаждения, система подушек безопасности SRS, отопитель
11 7,5А OBD – Диагностический разъем
12 10А HAZ – Указатели поворота, аварийная сигнализация
13 7,5А A.C – Кондиционер, отопитель
14 10А S-HTR – Подогрев сидений
15
16 10А STOP – Блок управления двигателем, блок управления коробкой передач, блокировка селектора коробки передач, лампы стоп-сигнала
17 50А AM1 – Предохранители: “ACC”, “GAUGE”, “DEF” (“DEF RLY”,), “S-HTR”, “WIPER”, “ECU−IG”
18 30А POWER – Стекло подъемники, люк
19 40А HTR – Кондиционер, отопитель
20 30А DEF – Обогрев заднего стекла, обогрев зеркал
Реле
R1 Отопитель
R2 Аварийная сигнализация (указатели поворота)
R3 Силовое реле (стекло подъемники, люк)
R4 Топливный насос (Circuit Opening (C/OPN))

Расположение блоков

Общая схема расположения электронных блоков управления

Описание

  1. реле масляного насоса (система “START/STOP”)
  2. блок плавких вставок (модели с системой “START/STOP”)
  3. блок реле №2 в моторном отсеке
  4. блок плавких вставок
  5. блок реле ABS
  6. реле управления стартером (система “START/STOP”)
  7. модулятор ABS
  8. правый передний датчик системы SRS
  9. монтажный блок в моторном отсеке
  10. левый передний датчик системы SRS
  11. блок управления системы “START/STOP”
  12. реле управления центральным замком
  13. приемник системы дистанционного управления центрального замка
  14. блок управления системой курсовой устойчивости
  15. блок управления электроусилителя рулевого управления (2SZ-FE)
  16. блок предохранителей
  17. монтажный блок под панелью приборов
  18. реле противотуманных фар (RS)
  19. блок управления SRS
  20. электронный блок управления двигателем
  21. блок управления блокировкой селектора АКПП
  22. датчик замедления (ABS, 4WD)
  23. реле управления топливным насосом
  24. трансформатор (система “START/STOP”)
  25. аккумуляторная батарея (система “START/STOP”).

Блоки в салоне

Расположение

Общая схема расположения

Назначение

  1. Блок предохранителей
  2. Блок управления электрооборудованием кузова
  3. Блок управления регулируемой подвеской
  4. Усилитель транспондера ключа
  5. Блок управления кондиционером
  6. Магнитола с дисплеем
  7. Блок управления противоугонной системой
  8. Аудио усилитель (кроме MARK LEVINSON)
  9. Skid Control
  10. Блок управления двигателем
  11. Распределительный блок
  12. Блок памяти зеркал
  13. Блок корректора фар
  14. Блок блокировки селектора коробки передач
  15. Центральный блок подушек безопасности
  16. Реле стеклоочистителя
  17. Реле указателей поворота

Блок предохранителей

Блок предохранителей в салоне находится в нижней части панели приборов, со стороны водителя, за защитной крышкой.

Отдельно на левой стойке крепится реле указателей поворотов.

Пример схемы с крышки блока

Схема

Описание предохранителей

1 10А ECU−B – Анти блокировочная тормозная система, кондиционер, часы, комбинация приборов, круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем, иммобилайзер, фары, освещение салона, зуммер ключа зажигания, автоматическое отключение указателей поворота, люк, блок управления электро оборудованием кузова, аудиосистема, навигация, стеклоподъемники, зуммер ремня безопасности, противоугонная система, центральный замок, блок управления центральным замком, система стабилизации автомобиля
2 7,5А DOME – Подсветка замка зажигания, освещение салона, персональное освещение, подсветка косметического зеркала, блок управления гаражными воротами, часы, дисплей наружной температуры, мульти – информационный дисплей
3 15А CIG – Прикуриватель
4 5А ECU−ACC – Часы, комбинация приборов, блок управления электрооборудованием кузова, блок управления зеркалами
5 10А RAD NO.2 – Аудиосистема, навигация
6 15А POWER POINT – Розетка
7 20А RAD NO.1 – Аудиосистема, навигация
8 10А GAUGE1 – Комбинация приборов, часы, датчик наружной температуры, мульти – информационный дисплей, блокировка селектора коробки передач, зуммер (индикатор) ремня безопасности
9 10А ECU−IG – Анти блокировочная тормозная система, автоматическое управление освещением, фары, освещение салона, зуммер ключа зажигания, люк, блок управления электро оборудованием кузова, стекло подъемники, противоугонная система, центральный замок,
10 25А WIPER – Стеклоочиститель
11 10А HTR – Кондиционер
12 10А MIR HTR – Подогрев зеркал
13 5А AM1 – Система запуска
14 15А FOG – Передний противотуманный свет
15 15А SUN−SHADE – Задняя шторка
16 10A GAUGE2 – Внутреннее зеркало с автоматическим затемнением, компас, люк, лампы заднего хода, индикатор автоматической коробки передач, круиз-контроль
17 10A PANEL – Освещение перчаточного ящика, часы, дисплей наружной температуры, мульти – информационный дисплей, подсветка комбинации приборов, индикатор овердрайва
18 10A TAIL – Габаритный свет, освещение номерного знака
19 20A PWR NO.4 – Задний левый стеклоподъемник
20 20A PWR NO.2 – Стеклоподъемник с водительской стороны, блокировка пассажирской двери
21 7,5A OBD – Диагностический разъем
22 20A SEAT HTR – Подогрев сидений
23 15A WASHER – Омыватель лобового стекла
24 10A FAN RLY – Вентилятор системы охлаждения
25 15A STOP – Лампы стоп-сигнала, дополнительный стоп-сигнал, анти блокировочная тормозная система, круиз-контроль
26 5A FUEL OPEN – Лючок бензобака
27 25A DOOR NO.2 – Блок управления электро оборудованием кузова (центральный замок, беспроводная система дистанционного управления, автоматическая блокировка дверей)
28 25A AMP – Усилитель
29 20A PWR NO.3 – Задний правый стекло подъемник
30 30A PWR SEAT – Сиденья с электроприводом
31 30A PWR NO.1 – Стекло подъемник с водительской стороны, блокировка водительской двери, люк
32 40A DEF – Обогрев заднего стекла

С обратной стороны блока могут крепиться некоторые реле.

Расшифровка реле

R1 Противотуманный свет
R2 Габаритный свет
R3 Вспомогательное реле
R4 Обогрев заднего стекла
R5 Зажигание
R6 Стекло подъемники

Дополнительные элементы

Схема

Обозначение

  1. Распределительный блок
  2. Блок управления люком
  3. Блок управления в передней пассажирской двери
  4. Блок управления в задней правой двери
  5. Реле задней солнцезащитной шторки
  6. Аудио усилитель (MARK LEVINSON)
  7. Блок управления навигацией
  8. Блок управления телефоном
  9. Блок контроля неисправности ламп
  10. Блок управления в задней левой двери
  11. Блок управления в передней водительской двери

Блоки под капотом

Расположение

Общая схема расположения электрических блоков управления под капотом

Обозначение

  1. Блок предохранителей и реле
  2. без дневных ходовых огней: блок реле
  3. с дневными ходовыми огнями: блок реле № 2
  4. ЭБУ двигателя
  5. Блок плавкой вставки
  6. Реле свечи накаливания
  7. ЭБУ системы противоскольжения с приводом

Расположен в левой части моторного отсека.

Пример схемы с крышки блока

Схема

Описание

Блок реле

Схема

Расшифровка

1
2
3 10A H-LP HI RH – Передняя правая фара
4 10А H-LP HI LH – Передняя левая фара
Реле
R1 Диммер (DIM)
R2 Система контроля устойчивости автомобиля / Антиблокировочная тормозная система / Многорежимная механическая коробка передач (VSC1 / ABS1 / AMT)
R3
R4 Фара (H-LP)
R5 Нагреватель PTC (HTR SUB3)
R6 Нагреватель PTC (HTR SUB2)
R7 Нагреватель PTC (HTR SUB1)
R8 Система контроля устойчивости автомобиля / Антиблокировочная тормозная система (VSC2 / ABS2)

Дополнительный блок реле

Вариант 2

  • Нагреватель R1 PTC (HTR SUB3)
  • Нагреватель R2 PTC (HTR SUB2)
  • R3 Фара / Многорежимная механическая коробка передач / PTC-обогреватель (H-LP / AMT / HTR SUB1)

Блок силовых предохранителей

Он находится на плюсовой клемме аккумуляторной батареи.

Схема

Назначение

  1. 80А GLOW DC/DC – Дизель: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
  2. 60/80А MAIN – Предохранители “EFI”, “HORN”, “AM2”, “ALT-S”, “DOME”, “ST”, “ECU-B”, “ETCS”, “HAZ”, “H-LP LH/H-LP LO LH”, “H-LP RH/H-LP LO RH”, “AMT”
  3. 120A ALT – Система зарядки, Предохранители HTR SUB2″, “EPS”, “ABS1/VSC1”, “HTR”, “ABS2/VSC2”, “HTR SUB1”, “RDI”, “DEF”, “FR FOG”, “OBD2”, “D/L”, “POWER”, “RR DOOR”, “RL DOOR”, “STOP” and “AM1” fuses

На этом всё. Если знаете как сделать материал лучше – пишите в комментарий.

Toyota

В данной статье мы рассматриваем Toyota Yaris / Toyota Echo / Toyota Vitz / Toyota Vios (XP130 / XP150) третьего поколения, выпускавшиеся с 2011 по 2019 год. Здесь вы найдете схемы блоков предохранителей Toyota Yaris 2011, 2012, 2013, 2014. , 2015, 2016, 2017 и 2018 , получите информацию о расположении панелей предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.

Схема предохранителей Pontiac Vibe 2003-2008 гг.

Предохранители прикуривателя (розетка) в Pontiac Vibe расположены в блоке предохранителей панели приборов – см. предохранители «AM1», «INV», «P/точка» и «CIG».

Оглавление

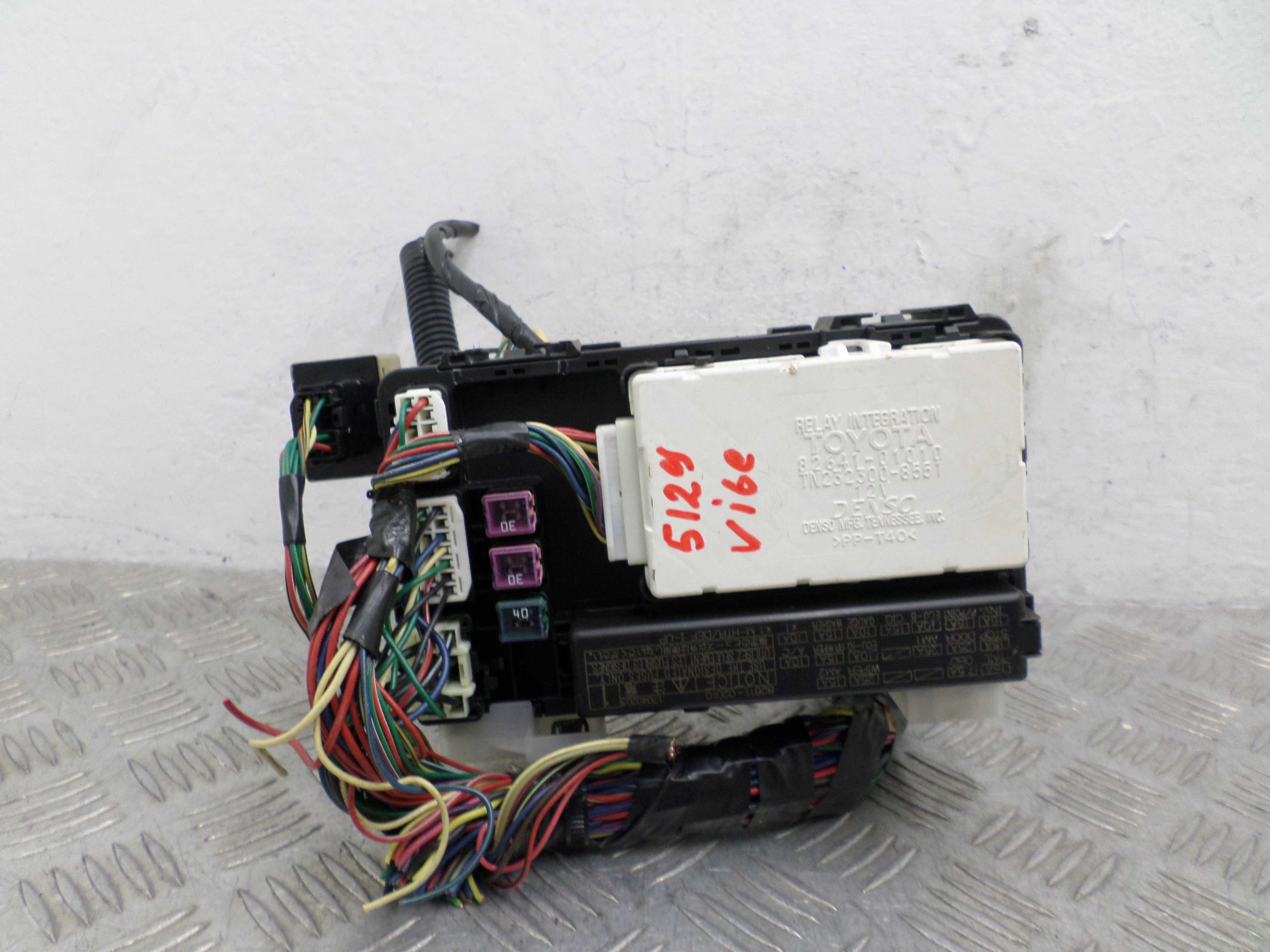

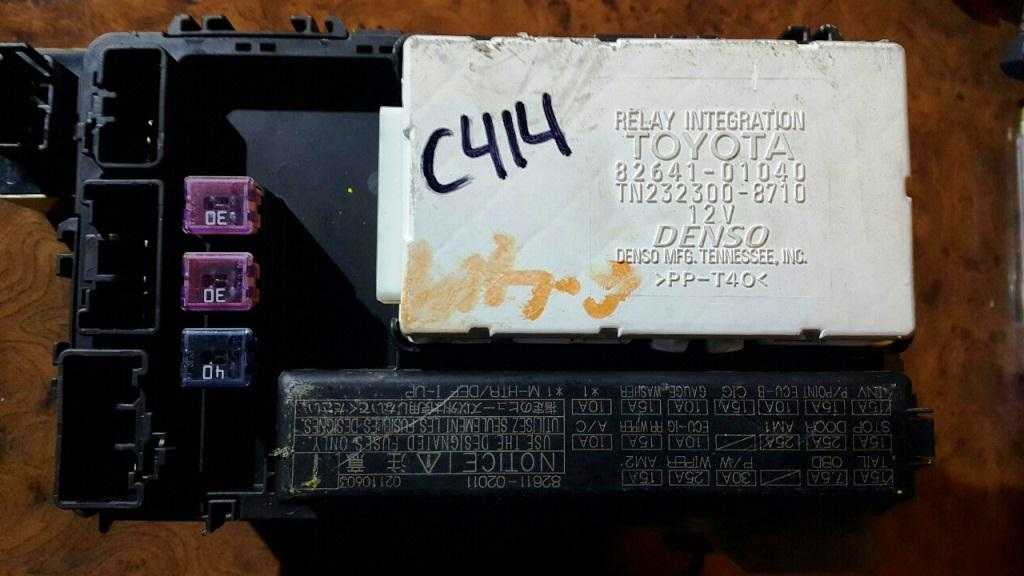

Блок предохранителей в салоне

Он расположен под панелью приборов (с левой стороны).

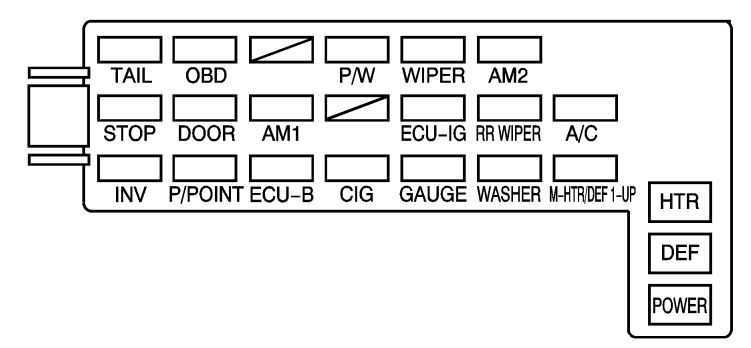

Схема блока предохранителей

2003-2004 гг.

2005-2008 гг.

Назначение предохранителей в панели приборов

Name Описание
TAIL Передние габаритные огни, задние фонари, освещение номерного знака, освещение приборной панели, система управления двигателем
OBD Бортовая диагностическая система
ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ Дворники
P/W Электрические стеклоподъемники
AM2 Система зарядки, система подушек безопасности, система стартера, система управления двигателем
STOP Стоп-сигналы, CHMSL, система управления двигателем, антиблокировочная система тормозов, круиз-контроль
DOOR Дверные замки с электроприводом, замок подъемного стекла
AM1 Прикуриватель, Датчик, ЭБУ-ИГ, Стеклоочиститель, Задний стеклоочиститель, Предохранители омывателя
ЭБУ-ИГ Круиз-контроль, антиблокировочная система тормозов, противоугонная система, автоматическая система управления коробкой передач, электрический вентилятор охлаждения
ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ Стеклоочиститель заднего стекла, Обогрев заднего стекла
A/C Кондиционирование воздуха
INV Розетки
P/точка Розетки
ЭБУ-Б Дневные ходовые огни
CIG Прикуриватель, Зеркала заднего вида с электроприводом, Розетки, Аудиосистема, Автоматическая система управления коробкой передач
ИЗМЕРЯТЬ Датчики и счетчики, лампы заднего хода, система зарядки, дверные замки с электроприводом, электрические стеклоподъемники, люк на крыше, кондиционер, круиз-контроль
ШАЙБА Омыватели ветрового стекла
M-HTR/DEF 1-UP Система управления двигателем
HTR 2005-2008 гг.: Система кондиционирования воздуха
DEF 2005-2008 гг.: Обогрев заднего стекла, предохранитель M-HTR/DEF 1-UP
СИЛА 2005-2008 гг.: электрические стеклоподъемники, люк с электроприводом

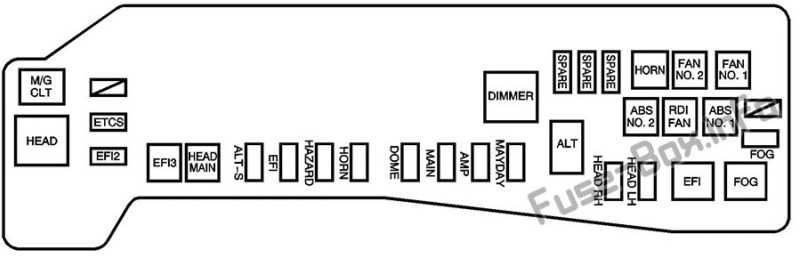

Схема блока предохранителей

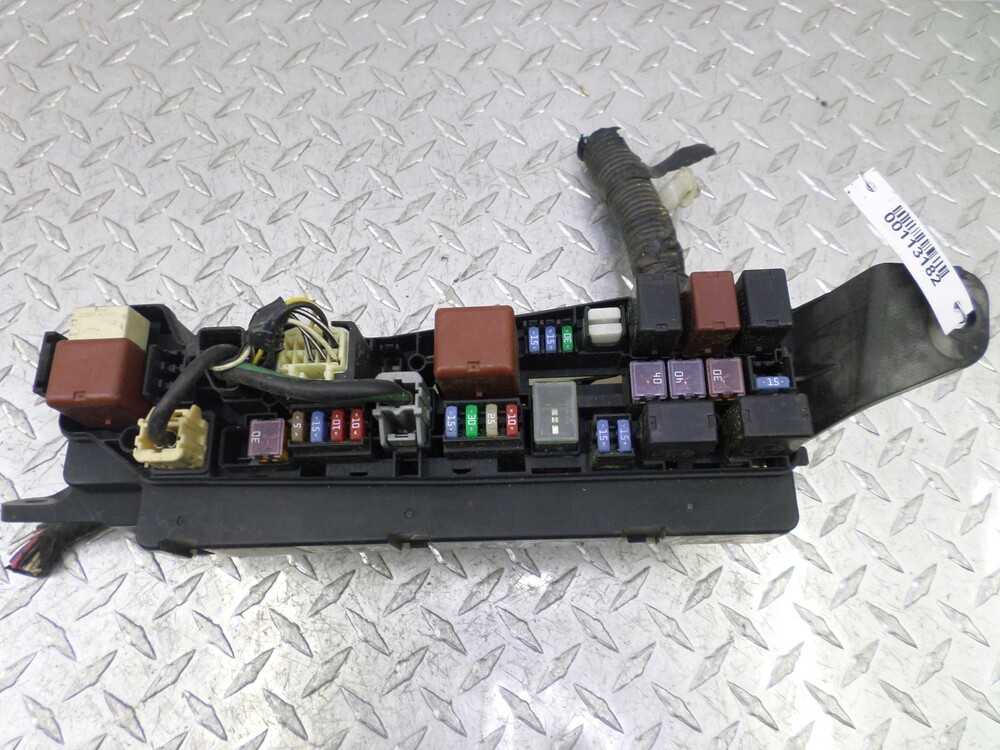

Назначение предохранителей и реле в моторном отсеке

Name Применение
Пустой Не используется
ЗАПАСНОЙ Запасной предохранитель
ETCS Электронная система управления дроссельной заслонкой
АБС № 2 Антиблокировочная тормозная система (без системы контроля устойчивости)
ВЕНТИЛЯТОР РДИ Электрический вентилятор охлаждения
АБС № 1 Антиблокировочная тормозная система (с системой курсовой устойчивости)
FOG Передние противотуманные фары
EFI2 Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система контроля выбросов
EFI3 Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система контроля выбросов
ГЛАВНАЯ ГЛАВНАЯ Правая фара, предохранители левой фары
АЛЬТ-С Система зарядки
EFI Электронная система впрыска топлива
ОПАСНОСТЬ Лампы указателей поворота, аварийная мигалка
HORN Horn
DOME Внутреннее освещение, датчики и счетчики, аудиосистема, система дистанционного доступа без ключа, навигационная система (при наличии)
MAIN Система стартера, предохранитель AM2
AMP Аудио система
ПЕРВОЕ МАЯ Система OnStar
ALT ABS №1, ABS №2, ВЕНТИЛЯТОР РДИ, FOG, Heater, AM1, СИЛА, DOOR, ЭБУ-Б, TAIL, STOP, P/точка, INV, предохранители OBD, система зарядки
ГОЛОВКА ПРАВАЯ Правая фара, контрольная лампа дальнего света фар
ГОЛОВА ЛЕВАЯ Левая фара
Реле
M/G M/G
HEAD Фары
ДИММЕР Диммер фар
HORN Horn
FAN NO. 2 Система охлаждающего вентилятора
FAN NO. 1 Система охлаждающего вентилятора
EFI Электронная система впрыска топлива
FOG Противотуманные фары

Блок плавкой вставки

дизель

название ампер схема
1 GLOW DC / DC 80 Дизель: система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
2 ОСНОВНОЙ 60 без AMT: «EFT,« HORN »,« AM2 »,« ALT-S »,« DOME »,« ST »,« ECU-B »,« ETCS »,« HAZ »,« H-LP LH / H- Предохранители LP LO LH “и” H-LP RH / H-LP LO RH “
2 ОСНОВНОЙ 80 С AMT: «EFI», «HORN», «AM2», «ALT-S», «DOME», «ST», «ECU-B», «ETCS», «HAZ», «H-LP LH / H» -LP LO LH “,” H-LP RH / H-LP LO RH “, предохранители” AMT “
3 ALT 120 Система зарядки, «HTR SUB2», «EPS», «ABS1 / VSC1», «HTR», «ABS2 / VSC2», «HTR SUB1», «RDI», «DEF», «FR FOG», «OBD2», Предохранители «D / L», «POWER», «RR DOOR», «RL DOOR», «STOP» и «AM1»

Расположение блоков

Общая схема расположения электронных блоков управления

Описание

  1. реле масляного насоса (система “START/STOP”)
  2. блок плавких вставок (модели с системой “START/STOP”)
  3. блок реле №2 в моторном отсеке
  4. блок плавких вставок
  5. блок реле ABS
  6. реле управления стартером (система “START/STOP”)
  7. модулятор ABS
  8. правый передний датчик системы SRS
  9. монтажный блок в моторном отсеке
  10. левый передний датчик системы SRS
  11. блок управления системы “START/STOP”
  12. реле управления центральным замком
  13. приемник системы дистанционного управления центрального замка
  14. блок управления системой курсовой устойчивости
  15. блок управления электроусилителя рулевого управления (2SZ-FE)
  16. блок предохранителей
  17. монтажный блок под панелью приборов
  18. реле противотуманных фар (RS)
  19. блок управления SRS
  20. электронный блок управления двигателем
  21. блок управления блокировкой селектора АКПП
  22. датчик замедления (ABS, 4WD)
  23. реле управления топливным насосом
  24. трансформатор (система “START/STOP”)
  25. аккумуляторная батарея (система “START/STOP”).

Блоки предохранителей Toyota Platz (Тойота Платз)

2. Вид сверху. Предохранители пронумерованы.

1. Главное реле системы впрыска2. Реле электромагнитной муфты компрессора кондиционера3. Реле звукового сигнала4. Реле №1 электродвигателя вентилятора5. Реле №2 электродвигателя вентилятора6. Реле стартера7. Разъем для подключения доп.оборудования (15А)8. H-LP RH/H-LP LO RH Фары (галоген/ксенон) (10А или 15А)9. H-LP LH/H-LP LO LH Фары (галоген/ксенон) (10А или 15А)10. ST (30А) Система запуска

11. AM2 (15А)

Система запуска и зажигания

12. Horn (15А)

Звуковой сигнал

13. EFI (15А)

Система управления двигателем Система электронного управления АКПП (до 08.2002) Система иммобилайзера (с 08.2002)

14. Dome (15А)

Центральный замок Система предупреждения об оставленном в замке зажигания ключа и невыключенном освещении Комбинация приборов Аудиосистема Часы Фары (галоген) Лампы освещения салона Система заднего обзора (модели 2WD с 08.2003)

15. ABS No.1 (40А)

Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003) 16. RDI (30А) Электропривод вентиляторов 17. Реле разъема для подключения дополнительного оборудования.

Сообщение отредактировал RB20

— 22.11.2010, 23:10

2. Вид сверху. Предохранители пронумерованы.

1. Реле отопителя. 2. Главное силовое реле. 3. Реле-прерыватель указателей поворота. 4. Реле топливного насоса. 5. AM1 (50A) Описания не нашел, но думаю это Системы зажигания и запуска. 6. Power (30А) Электропривод стеклоподъемников, люка. 7. Heather (40А)

Кондиционер с ручным, автоматическим управлением

8. Gauge (10А)

Система зарядки (модели выпуска до 08.2002). Система управления двигателем. Система электронного управления АКПП. Антиблокировочная система тормозов. Индикаторы АКПП. Электропривод стеклоподъемников. Центральный замок. Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении. Система предупреждения о непристегнутом ремне. Электропривод люка. Комбинация приборов. Часы. Указатели поворота и аварийка. Фонари заднего хода. Кондиционер с ручным, автоматическим управлением. Подушки безопасности (модели выпуска с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003).

9. Def (20А)

Обогреватель заднего стекла.10. Door (25А) Центральный замок.

11. Tail (7.5A)

Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении. Комбинация приборов. Часы. Фары (галогеновые). Габариты и подсветка. Задние противотуманные фонари. Противотуманные фары (до 08.2002). Кондиционер с ручным управлением (до 08.2002). Фары (ксенон).12. Wiper (20A) Очиститель и омыватель лобового и заднего стекол.

13. Electronic B (7.5A)

Система управления двигателем. Система электронного управления АКПП. Задние противотуманные фонари. Кондиционер с ручным управлением (до 08.2002). Система иммобилайзера (с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003). Система заднего обзора (модели 2WD с 08.2003).

14. Fog (15A)

Противотуманные фары.15. Accessory (15A) Электропривод зеркал. Аудиосистема. Прикуриватель. Разъем для подключения доп.оборудования. Система заднего обзора (модели 2WD с 08.2003).

16. Electronic Ig (7.5A)

Электропривод вентиляторов (до 08.2002). Антиблокировочная система. Лампы освещения салона. Кондиционер с ручным и автоматическим управлением. Электропривод вентиляторов (с 08.2002). Обогреватель заднего стекла (с 08.2002). Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003). Система заднего обзора (модели 2WD с 08.2003).

17. Haz (10A)

Указатели поворота и аварийка.18. A/C (7.5A) Кондиционер с ручным и автоматическим управлением.19. Invertor (15A) Разъем для подключения доп.оборудования.

20. Stop (10A)

Система управления двигателем. Система электронного управления АКПП. Антиблокировочная система тормозов. Стоп-сигналы. Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003).

Понравилась статья? Поделиться с друзьями:
Электрон-Авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
