Toyota corolla spacio 2g (corolla verso)

Блок под капотом

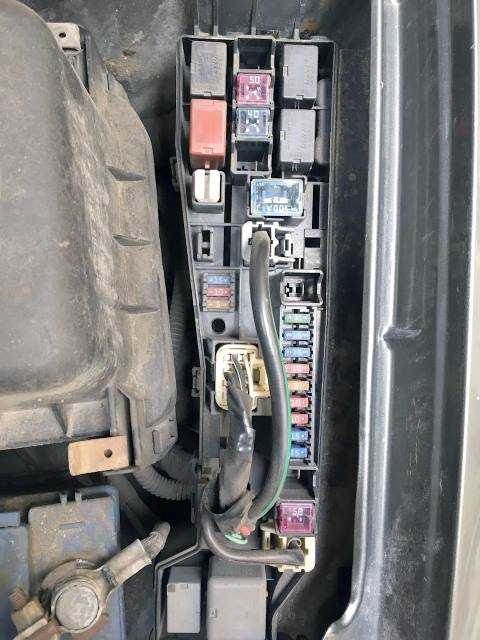

Находится в левой части подкапотного пространства, рядом с аккумулятором, под защитной крышкой.

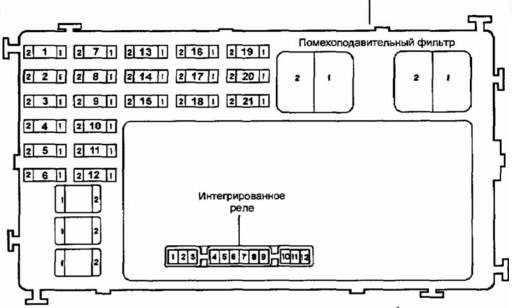

Схема

Обозначение предохранителей

1	20А Катушки зажигания, конденсатор – IGN COIL
2	10А Датчики системы управления двигателем – SNSR2
3	10А Система зажигания – ECU2
4	10А Система кондиционирования, топливные форсунки – INJECTOR
5	15А Датчики системы управления двигателем – SNSR1
6	10А Главное реле – ECU1
7	10А Кондиционер – A/CON
8	15А Топливный насос – F/PUMP
9	30А Главное реле – ECU
10	20А Резерв – SPARE
11	15А Резерв – SPARE
12	10А Выключатель лампы света заднего хода – B/UPLP
13	15А Катушки зажигания, конденсатор – ECU3
14	10А Система курсовой устойчивости ESP, анти блокировочная система тормозов ABS, датчик курсовой устойчивости – ABS
15	10А Датчики системы управления двигателем – SNSR3
16	10А Звуковой сигнал – HORN
17	20А Дальний свет – H/LPHI
18	50А Электронный блок управления электрооборудованием салона – BATT2
19	30А Замок зажигания – IGN 1
20	40А Система курсовой устойчивости ESP, анти блокировоч­ная система тормозов ABS, диагностический разъем – ABS1
21	20А Резерв – SPARE
22	10А Противотуманные фары, диагностический разъем – FOG LP (FR)
23	10А Лампа ближнего света левой блок-фары – H/LP LO LH
24	10А Лампа ближнего света правой блок-фары – H/LP LO RH
25	10А Резерв – SPARE

Назначение реле

1. MAIN – Главное реле
2. F/PUMP – Реле топливного насоса
3. A/C0N — Реле кондиционера
4. BLOWER — Реле электро вентилятора радиатора системы охлаждения
5. H/LPHI — Реле дальнего света фар
6. HORN — Реле звукового сигнала
7. C/FAN HI – Реле электро вентилятора системы кондиционирования (высокая скорость вращения)
8. START — Реле стартера
9. FOG LP — Реле задних противотуманных фонарей
10. WIPER — Реле стеклоочистителя
11. C/FAN LO – Реле электро вентилятора системы кондиционирования (малая скорость вращения)
12. H/LPLO — Реле ближнего света фар

Главный блок

С боку, на передней стенке, находится главный блок предохранителей выполненный в виде плавких вставок высокой мощности.

Схема

Расшифровка

1. 80А MDPS – Блок управления EPS
2. 40А ABS2 – Блок управления ABS, блок управления ESP
3. 40А C/FAN – Электро вентилятор системы кондиционирования
4. 40А BLOWER – Электро вентилятор радиатора системы охлаждения
5. 40А HTD GLASS – Обогрев зеркал заднего вида
6. 125А ALT – Генератор
7. 30А IGN2 – Выключатель (замок) зажигания
8. 50А ВАТТ 1 – Электронный блок управления электрооборудованием салона
9. 50А SPARE – Резерв

Остались вопросы? Задавайте их в комментарии.

Electronics boxes engine compartment

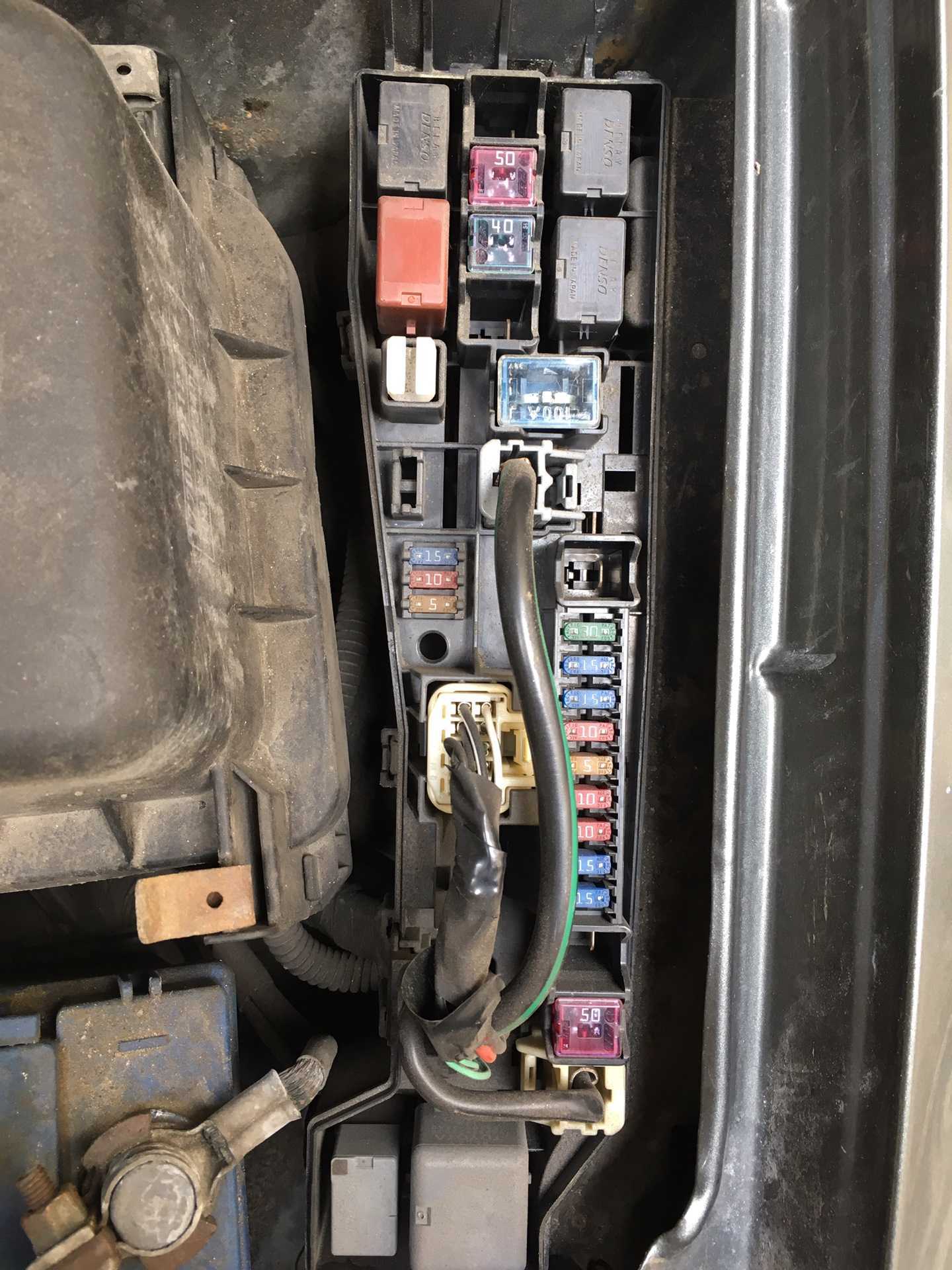

Mounting box

In the general diagram, it is designated as Block 1. Located on the left side, next to the battery.

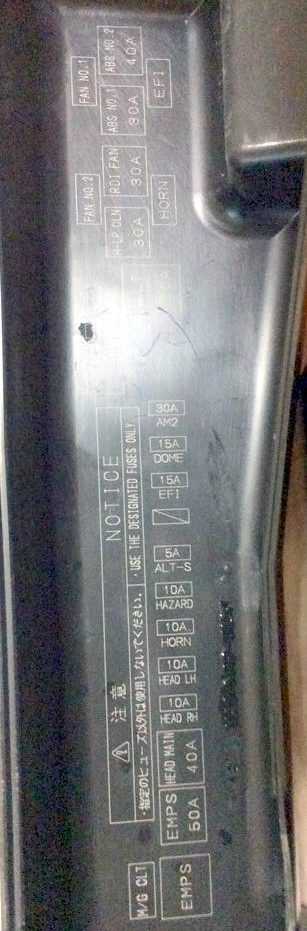

Example of a diagram from the block cover

Diagram

Assignment

A	Power steering relay
B	Relay e / m air conditioning compressor clutch
C	Horn relay
D	Injection system relay
E	Radiator fan relay # 2
F	Radiator fan relay # 1
a	EMPS (50A) – electric power steering
b	HEAD MAIN (40A) – headlights
c	A / PUMP (50A) – engine management (2ZZ-GE)
d	ALT (100A) – charging system, rear window heater
e	H-LP CLN (30A) – headlight washer
f	RDI FAN (30A) – radiator and condenser fans
g	ABS No. 1 (30A) or VSC No. 1 (40A) – ABS
h	ABS No. 2 (40A) or VSC No. 2 (40A) – ABS
1	HEAD RH (15A) – right headlight
2	HEAD LH (15A) – left headlight
3	HORN (10A) – sound signal
4	HAZARD (10A) – direction indicators and hazard warning lights
5	ALT-S (5A) – charging system
6	spare
7	EFI (15A) – engine management, automatic transmission mode indicators, headlights, interior lighting, automatic air conditioning, radio, warning system about not turned off lights, remote central locking control, ABS (VSC)
8	DOME (15A) – clock, instrument cluster, headlights, interior lighting, air conditioning with automatic, control, radio, warning system, lights not turned off, remote control
9	AM2 (30A) – chain AM2 of the ignition lock
10	backup circuit
11	backup circuit
12	backup circuit
13	backup circuit

Box 3

Installed next to radiators and cooling fans.

Diagram

Description

1. Radiator fan relay # 1
2. Radiator fan relay # 2
3. Radiator fan relay # 3

Box 4

Can be installed on the right side of the engine compartment.

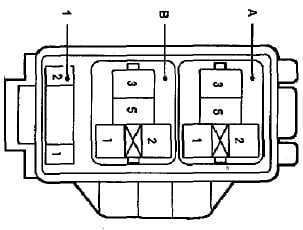

Diagram

Assignment

• A – ABS electric pump relay
• B – ABS valve relay
• 1 – 7,5А ABS (VSC)

Found a mistake – write in the comments.

Основной блок находится в моторном отсеке с левой стороны.

Вариант 1 (до 2002 г.в.)

Фото-схема

Описание

R1	Реле противотуманных фар
R2	Реле насоса воздуха (AIR)
R3	Реле управления двигателем
R4	Реле звукового сигнала
F1	(70A) Многофункциональный модуль управления
F2	(40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя
F3	(70A) Подогреватель охлаждающей жидкости двигателя-HDi
F4	—
F5	(20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари
F6	(5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений
F7	(5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током)
F8	(70A) Блок предохранителей
F9	(50A) Многофункциональный модуль управления
F10	(40A) Переключатель света
F11	(60A) Блок предохранителей
F12	(50A) переключатель зажигания
F13	(40A) переключатель зажигания
F14	(5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар
F15	—
F16	(30A) Антиблокировочная система (ABS)
F17	(30A) Антиблокировочная система (ABS)
F18	(20A) Омыватели фар — некоторые модели
F19	—
F20	(15A) Топливный подогреватель-HDi некоторые модели
F21	(5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22	(10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели
F23	(5A) Антиблокировочная система (ABS)
F24	(5A) Управление двигателем, реле таймера свечи накаливания
F25	(10A) Топливный насос, переключатель инерционного отключения топлива (IFS)
F26	(10A / 30A) Управление двигателем, топливный насос
F27	(5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT)
F28	(5A) Нагреватель корпуса дроссельной заслонки
F29	(20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR)
F30	(10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой
F31	(10A) Передняя противотуманная фара слева
F32	(10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS)
F33	(10A) Автоматическая коробка передач (AT)
F34	(5A / 15A) Управление двигателем

Вариант 2 (с 2002 г.в.)

В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.

Таблица с обозначением

1	10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя
2	15А Электромагнитный клапан абсорбера, топливный насос
3	10А Компьютер АБС
4	10А Компьютер автоматической коробки передач, компьютер двигателя
5	Не используется
7	20А Насос омывателя фар
8	20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя
9	15АЛевая фара ближнего света
10	15А Правая фара ближнего света
11	10А Левая фара дальнего света
12	15А Правая фара дальнего света
13	15А Звуковые сигналы
14	10А Насосы омывателей ветрового и заднего стекол
15	30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки
16	30А Реле компрессора
17	30А Максимальная и малая скорости работы стеклоочистителя
18	40А Электровентилятор системы отопления и вентиляции

Некоторые реле находятся внутри блока.

Реле бензонасоса

Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.

Предохранители высокой мощности

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

Описание

• (20A) Реле вентилятора системы охлаждения
• (70A) Модуль управления ABS
• (30A) Модуль управления ABS
• (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
• (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
• (30A) Насос гидроусилителя рулевого управления
• (30A) Включатель зажигания
• (30A) Выходной усилитель аудиоустройства

Правила контроля работоспособности и замены предохранителей

Функционирование предохранителей можно проверить мультиметром. Это можно сделать в режиме «непрерывность» или «диод», а также в режиме измерения нижнего предела сопротивления. Проверять исправность предохранителей необходимо только на снятом с блока предохранителе.

Сопротивление исправного предохранителя (скорость предохранителя) стремится к нулю. Если предохранитель перегорел, сопротивление бесконечно (на цифровом мультиметре отображается «1»).

Неисправный предохранитель можно заменить только исправным такого же номинала. Допускается кратковременная установка предохранителя с номиналом до 50% выше требуемого. Во избежание возгорания электрических кабелей не допускается установка так называемых «жучков», особенно всевозможных зажимов и т.д.

Если контактные группы предохранителей перегорели, разрушены или сильно изношены, требуется полная замена блока предохранителей.

Как поменять их

Специалисты рекомендуют заменять предохранители на идентичные предохранители. Или используйте предохранителей на 40% больше, чем требуется. Только в этом случае деталь вовремя сгорит до того, как нагрев распространится по проводке и вызовет пожар.

Опытные механики не советуют устанавливать скобы, жучки и прочие самодельные и ненадежные приспособления. Они не только не предотвращают возгорание, но также могут вызвать возгорание всего автомобиля.

При замене нужно обращать внимание не на один контакт, а на всю группу контактов. Если блок изношен или разрушен, узел плавкой вставки необходимо заменить

Для смены контакта нет необходимости приобретать специальные инструменты. Опытные механики используют обычный пинцет для извлечения предохранителя из гнезда. По силе тока перепутать детали не сможет даже новичок. Ведь каждый из них окрашен в свой цвет. Конечно, вам просто нужно установить в одну розетку деталь такого же цвета.

Блоки закрыты пластиковыми крышками. Снять их и снова надеть автовладельцу не составит труда.

Порядок замены:

1. Откройте капот автомобиля и снимите крышку с блока предохранителей, который находится рядом с радиатором.
2. Или сядьте на сиденье водителя или пассажира (в зависимости от положения нужной детали) и дотянитесь до решетки обдува.
3. Сними. Откройте блок с плавкими элементами.
4. Удалите сгоревший пинцетом, который необходимо заменить.
5. Пожалуйста, введите новый.
6. Запустить двигатель. Проверьте, работают ли устройства, за которые отвечает сторона.

Расположение и электросхема

Предохранители автомобиля Опель Астра G располагаются в отдельных монтажных блоках электросистемы, которые установлены в панели приборов и отсеке для двигателя. В последнем блоке размещены плавкие вставки и механизмы реле для наиболее нагруженных по силе тока электрических цепей. Такое положение предохранительных элементов позволяет обеспечить надежную работу электрики автомобиля. Оба блока в машинах до 2001 и более поздних годов выпуска имеют различия по местоположению компонентов. Обозначение предохранителей и реле нанесено на электросхеме, находящейся на задней крышке салонного блока.

Схема установки элементов в блоке салона

На машинах Астра выпуска 1998, 1999 и 2000 года в левой части блока, расположенного под капотом, находятся гнезда F1-F5 для более мощных предохранителей. Правее — два ряда вертикально установленных плавких вставок с маркировкой F6-F23 и F24-F41. Над гнездами предохранителей имеются штатные места для запасных деталей и пластиковых щипцов, которые используются при замене деталей. В этом же блоке имеются еще восемь плавких вставок, которые одинаковы для всех машин Opel Astra G и расположенных вертикально в ряд.

В монтажном блоке, находящемся в салоне, установлены предохранители и реле. Предохранители рассчитаны на силу тока от 7,5 до 40 Ампер и расположены в два ряда нижней части блока.

Расшифровка предохранителей

Полное описание предохранителей Опель Астра G приведено в таблицах на фото.

Предназначение восьми плавких вставок в блоке под капотом машины следующее (сверху вниз, на примере автомобиля 2003 года):

• 1 (60 А) — цепи замка включения зажигания;
• 2 (60 А) — общая защита блока предохранителей в салоне, механизм управления двигателем;
• 3 (60 А) — реле в приборной панели автомобиля;
• 4 (40 А) — защита электродвигателей системы охлаждения и кондиционирования от короткого замыкания;
• 5 (60 А) — блок ABS;
• 6 (30 А) — цепи блоков управления двигателем (бензонасос, система впрыска, зажигания и др.);
• 7 (80 А) — усилитель рулевого управления;
• 8 (40 А) — защита электродвигателей системы охлаждения и кондиционирования от короткого замыкания (только на машинах с кондиционером).

Тип и назначение реле

Расшифровка реле монтажного блока раннего образца следующая:

• 1 — кодировочный разъем;
• 2 — реле звукового сигнала;
• 3 — включение дальнего света;
• 4 — реле активации заднего дворника;
• 5 — обогрев зеркал;
• 6 — включение передних противотуманных фар;
• 7 — активация задней противотуманной лампы;
• 8 — правые указатели поворота;
• 9 — левые указатели поворота;
• 10 — реле встроенного телефона;
• 11 — резерв;
• 12 — реле активации передних стеклоочистителей;
• 13 — резерв;
• 14 — подача питания на обогрев заднего стекла.

Реле поворотников может быть выполнено в общем корпусе или отдельными деталями.

На видео от kivalssl1 показана установка реле блока «комфорта» в монтажный блок Астра G.

На моделях 2001, 2002, 2003, 2004 и следующих годов выпуска немного изменилось назначение реле. Добавилось реле 11, отвечающее за передачу сигналов от датчиков вращения колес и реле 13 — для освещения салона. Сбоку в монтажный блок вставляется устройство «комфорта», обозначенное на схеме цифрой 15.

Ниже приведено обозначение еще нескольких реле в блоке моторного отсека.

Номер реле	Обозначение
E1	Активация муфты кондиционера (при наличии)
E2	Включение вентиляторов (опционально, в зависимости от года выпуска и комплектации машины)
E3	Аналогично E2
E4	Блоки управления работой силовой установки
E5	Резерв
E6	Аналогично E2
E7	Подача омывающей жидкости на передние фары (опция)
E8	Резерв

Это интересно: Воздушный фильтр на Газель: где находится и как заменить

1 поколение

Места расположения блоков

1 – Главный блок – находится в задней части моторного отсека со стороны водителя, рядом с упором капота.

2 – Дополнительный блок – расположен в задней части моторного отсека со стороны пассажира либо над бардачком, доступ к нему возможен после открытия крышки вещевого ящика.

Вариант 1

Вариант 2

Главный блок

Фото пример

Схема

Вариант 1

Описание

1 (20 А)	Левая фара (дальний свет). Левая фара головного света
2 (20 А)	Правая фара (дальний свет). Правая фара головно­го света
3 (10 А)	Левая фара (ближний свет)
4 (10 А)	Правая фара (ближний свет)
5 (10 А)	Левая фара и левый задний фонарь (габаритный свет)
6 (10 А)	Правая фара и правый задний фонарь (габаритный свет)
7 (15 А)	Плафоны освещения салона. Фонари освещения номерного знака
8 (15 А)	Блок управления кондиционером. Элемент обогре­ва ветрового стекла. Регулятор положения кузова
9 (30 А)	Электродвигатели очистителя и омывателя фар. Электро замок задней двери багажного отделения
10 (20 А)	Система централизованной блокировки замков дверей. Плафоны освещения салона. Часы. Элек­тро двигатели регулировки положения наружных зеркал заднего вида. Радиоприемник
11 (30 А)	Нагнетательный насос кондиционера
12 (10 А)	Контрольная лампа аварийной сигнализации
13 (30 А)	Элемент обогрева передних сидений. Передний и задний прикуриватели
14 (30 А)	Звуковой сигнал
15 (30 А)	Электродвигатели очистителя и омывателя ветро­вого стекла
16 (30 А)	Элемент обогрева заднего стекла. Элемент обог­рева наружных зеркал заднего вида
17 (20 А)	Противотуманные фары
18 (30 А)	Электродвигатель вентилятора отопителя
19	Резервный
20 (15 А)	Указатели поворотов. Лампы света заднего хода
21 (15 А)	Лампы стоп-сигнала
22 (10 А)	Электрические цепи контрольных приборов и орга­нов управления
23 (30 А)	Электродвигатели стеклоподъемников передних дверей. Электродвигатель привода люка в крыше
24 (30 А)	Электродвигатели стеклоподъемников задних две­рей. Электродвигатели регулировки положения задних сидений

Реле

• I— реле зажигания после включения зажигания;
• II—реле включения обогрева заднего стекла;
• III—реле включения стек­лоподъемников и электродвигателя люка в крыше;
• IV—реле контрольной лампы незастегнутых ремней безопасности;
• V — реле-прерыватель стеклоочистителей;
• VI—реле очистителя заднего стекла;
• VII—реле включения очистителя и омывателя фар;
• VIII — реле времени включения плафонов;
• IX—реле включения электродвигателей регулировки задних сидений;
• X — реле включения дальнего света фар;
• XI—реле зажигания при работающем двигателе;
• XII — реле блокировки стартера для автомобилей с автоматической КП;
• А, Е —реле включения ближнего света фар на варианте для Швеции;
• В —резерв;
• С — реле включения звуковых сигналов;
• О—реле открытия крышки багажника;
• F—реле включения ближнего света фар;
• G — реле включения обогрева сидений;
• Н — реле включения противотуманных фар

Вариант 2

Назначение

1	15А Противотуманные фары
2	5А Габаритный свет левый и освещение номерного знака
3	10А Переключатель света
4	10А Правый габаритный свет и корректор света фар
5	10А Левый ближний свет
6	30А Регулировка сидений
7	25А Стеклоочистители и стеклоомыватели
8	5А Радиоприемник
9	15А Звуковой сигнал
10	15А Дальний свет левый
11	15А Дальний свет правый
12	5А Габаритный свет левый
13	20А Замок зажигания
14	20А Вентилятор системы отопления
15	10А Задний противотуманный фонарь
16	20А Обогреватели сидений
17	20А Прикуриватель
18	Резервный
19	15А Омыватели фар
20	20А Обогреватель заднего стекла
21	10А Зеркало заднего вида с электрообогревом
22	10А Противоугонная сигнализация
23	10А Освещение комбинации приборов
24	15А Центральный замок и освещение салона
25	25А Электролюк
26	30А Электро стеклоподъемник передних дверей
27	10А Стоп-сигнал
28	30А Электро стеклоподъемник задних дверей
29	10А Указатели поворотов и фонари заднего хода

20А	Электронасос подсистемы управления впрыском топлива КСУД
30А	Электродвигатель вентилятора
20А	Система антиблокировки тормозов
30А	Электродвигатель насоса системы ан­тиблокировки тормозов
30А	Реле времени включения обогрева вет­рового стекла
30А	Элемент обогрева ветрового стекла
30А	Электродвигатели регулировки положе­ния передних сидений
20А	Регулятор положения кузова
15А	Датчик концентрации кислорода на ав­томобилях с нейтрализатором отрабо­тавших газов

Passenger compartment fuse box

Right hand drive

To access, unscrew the screw, disconnect the clips and remove the glove compartment.

Location example

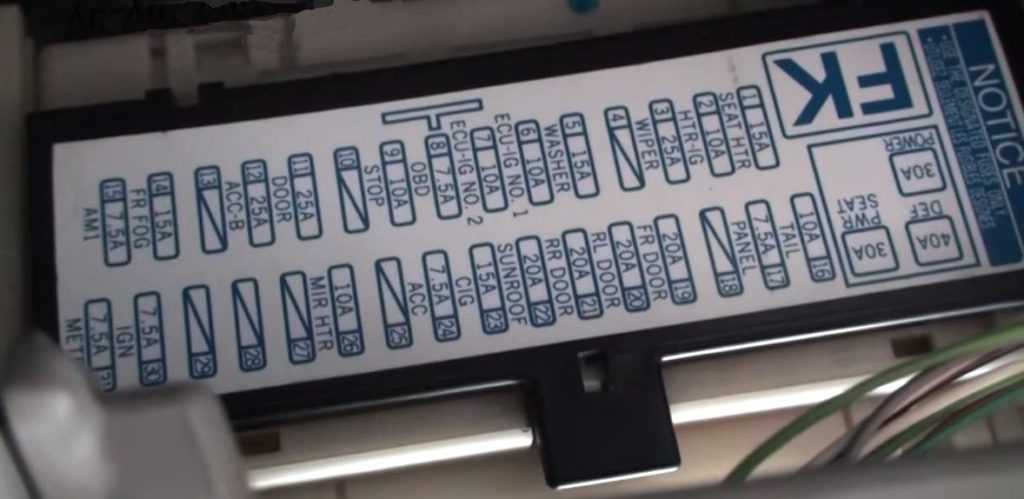

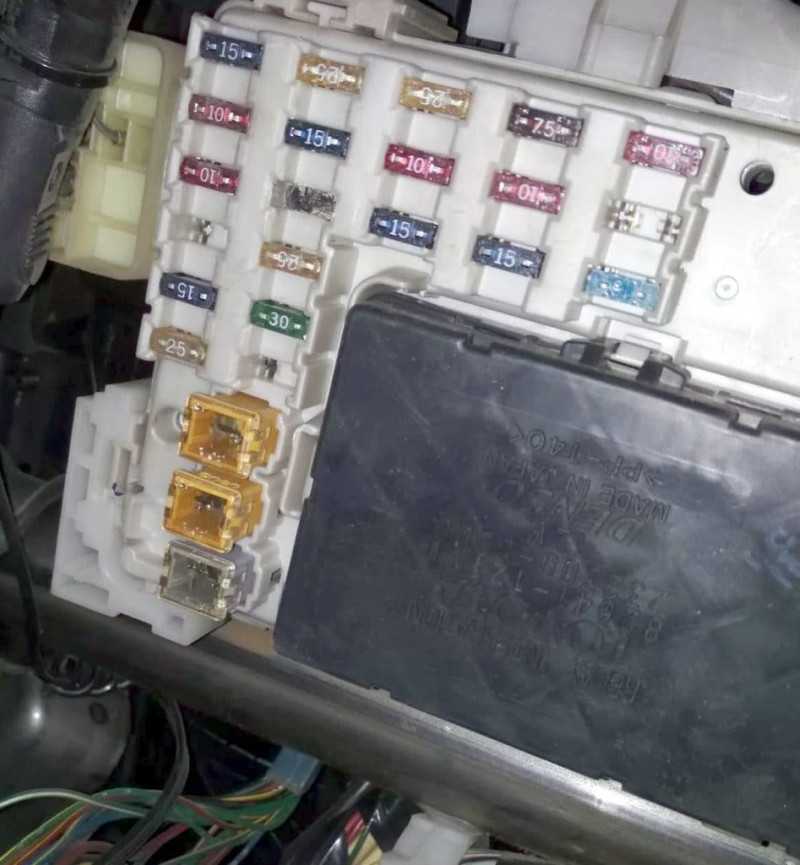

Photo for example

Designation

Diagram

Protected components

a	POWER 30A – electric drive glass lifters, electric sunroof
b	DEFOG 30A – Heated rear window
c	HEATER 40A – air conditioner, heater.
1	WASH 15A – wipers and washers
2	ECU-KZ 10A – ABS, electric power steering, radiator and condenser fans
3	GAUGE 10A – instrument cluster, direction indicators and hazard warning systems, warning systems for unfastened seat belts and forgotten key, central locking
4	backup circuit
5	backup circuit
6	backup circuit
7	WIPER 25A – wipers and washers
8	TAIL 15A – dimensions and lighting, rear fog lamp, warning system about not switched off lighting, headlights
9	STOP 15A – brake lights, engine management, automatic transmission and ABS indicators
10	DOOR 25A – central locking, interior lighting, warning system, wireless central locking control
11	P / W 20A – electric drive glass lifters
12	Reserve
13	AM1 25A – chain AM1 of the ignition lock
14	ECU-B 7.5A – fog lights, engine management and automatic transmission
15	FOG 15A – front fog lights
16	ST 7,5A – instrument cluster, engine management, starting system
17	A / C 25A – air conditioner
18	IG2 15A – ABS, charging system, automatic transmission, electric power steering, engine management, ignition, SRS
19	DEF I-UP 10A – Engine Management, Heated Rear Window
20	Reserve
21	CIG 15A – cigarette lighter , radio, navigation system, clock, mirror adjustment

Some relays are mounted on the back.

Diagram

Relay assignment

A	Ignition relay
B	Heated rear window relay
C	Fuel pump relay
D	Relay for electric drive glass lifts
E	Starter relay

Left hand drive

The glove compartment must be removed to access.

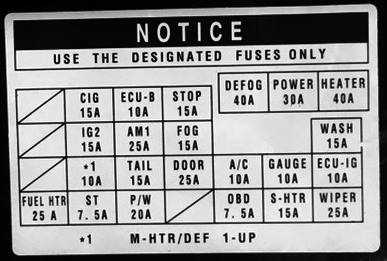

Legend

Diagram

Assignment

1	not used
2	not used
3	not used
4	25А FUEL HTR – Fuel heater
5	15А CIG – Cigarette lighter , audio system, clock, controls for electric drive rear-view mirrors
6	15A IG2 – Sensors and meters, SRS air bag system, multi-channel fuel injection system / sequential multi-channel fuel injection system, starter system, charging system
7	10А М-НТR / DEF I-UP – Anti-fogging of external mirrors, multi-channel fuel injection system / sequential multi-channel fuel injection system
8	7,5А ST – Starter, multi-channel fuel injection system / sequential multi-channel fuel injection system, sensors and counters
9	10A ECU-B – Air conditioning system, anti-lock brake system, vehicle stability control system, rear fog lamp
10	25A AM1 – Fuse “CIG”
11	15A TAIL – Dimensions, Rear lights, license plate lighting, parking lights, headlight beam control system, dashboard lights, clock, headlight cleaner, front fog lights, seat heaters, multi-channel fuel injection system / sequential multi-channel injection system fuel
12	20A P / V – Electric drive window
13	15A STOP – Brake lights, high set brake light, gear lock control system, multi-channel fuel injection system / sequential multi-channel fuel injection system, anti-lock brake system, vehicle stability control system
14	15A FOG – Front fog lights
15	25A DOOR – Electric drive door locking system
16	not used
17	10А А / С – Air conditioning system
18	7.5А ОВD – On-board diagnostic system
19	10А GAUGE – Sensors and meters, air conditioning system, electric drive windows, reverse signals, daytime running light system, anti-fog rear window, automatic transmission upshift system, electric drive door locking system, charging system, emergency flashing signals, automatic anti-glare interior rearview mirror, airbag system SRS, reminiscent of the front passenger seat belt indicator light
20	15A S-НТR – Seat heaters
21	15А WASH – Windscreen wipers and windshield washer
22	10A ECU-IG – SRS Airbag System, Electric Cooling Fan, Antilock Brake System, Gear Lock Control System, Power Steering System, Headlight Washer
23	25A WIPER – Windscreen wipers and glass washer of a windshield, windshield wipers and glass washer of a rear window
24	40A DEFOG – Rear window anti-fogging, “M-HTR / DEF I-UP” fuse
25	30A POWER – Power window, electric sunroof
26	40A NEATER – Air conditioning system, fuse “A / C”

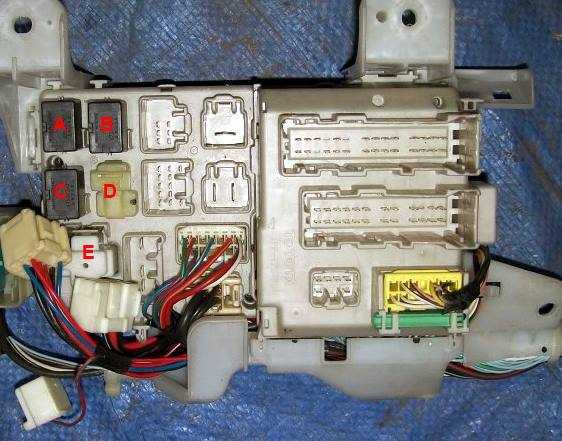

Relay circuit on the back of the unit

Designation

A	Ignition relay
B	Heated rear window relay
C	Fuel pump relay
D	Relay for electric drive glass lifts
E	Starter relay
F	Electric drive glass lifts, electric sunroof
G	Heated rear window, air conditioner, heater
