Предохранители на коммерческий автомобиль фольксваген т5

с 1990 года выпуска

Двухконтактный разъем в задней части релейной платы Т5b. Пятиконтактный разъем под кожухом переключателей на руле V Переключатель указателей поворота ЕЗ. Выключатель аварийной сигнализации Е Выключатель парковочных огней J2. Реле-прерыватель аварийной сигнализации К6.

Контрольная лампа аварийной сигнализации Т4b. Четырехконтактный разъем под кожухом переключателей на руле Т5b.

Лампа левого габаритного огня М4. Лампа правого габаритного огня М5. Лампа указателя поворотов, передняя левая М6. Лампа указателя поворотов, задняя левая М7. Лампа указателя поворотов, передняя правая М8. Лампа указателя поворотов, задняя правая М Регулировка подсветки приборного табло и переключателей К4.

Общая документация по автомобилю

Автомобиль Transporter модели 2004 года (rus.)

Конструкция и описание модели. Пособие по программе самообразования. Краткая характеристика, Кузов, Безопасность пассажиров, Двигатели, Трансмиссия, Ходовая часть, Электрооборудование, Отопление и кондиционирование, Техническое обслуживание.

Volkswagen T5 2010 модельного года (rus.)

Кемпер Volkswagen California 2004 (rus.)

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто. С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

VWbus.club

Транспортер T5 начал выпускаться с года и имеет два блока предохранителей, установленных на левой стороне моторного отсека, два блока предохранителей и реле в центральной части приборной панели салона и дополнительный блок под передним левым сидением. Расположение блоков в автомобиле не менялось вплоть до снятия модели с производства в году.

Монтажные блоки T4 Схемы установки предохранителей и реле, а также их предназначение будут рассмотрены на примере машин Volkswagen Transporter T4 года выпуска в максимально возможных комплектациях. Блоки в приборной панели Основной блок закрывается откидной пластиковой крышкой, расположенной левее и ниже рулевой колонки. В случае поломки детали запуск двигателя будет невозможным.

Кроме того, дополнительное реле можно найти в моторном отсеке. В частности, на разделительной стенке над усилителем тормозов расположен элемент обогревательной системы дизельного ДВС.

Будет полезно: Блок предохранителей ваз 2109 карбюратор

Модель Т5 Как сказано выше, модель микроавтобуса Т5 оборудована несколькими устройствами контроля электрических приборов. Один из них находится в моторном отсеке.

FANCLUB-VW-BUS.RU

Короче еще раз убедился, что наши официалы самые лучшее в мире. Завтра буду на даче, сниму фару и как понимаю нужно будет перепаять проводок “плюсовой”, Васей проверил ошибки и вот, что получил: Они-то работают, значит все в порядке.

Дальше схема уходит в недра блока управления, многофункционального блока блок электрики. По глупости сразу расстроился зная о его “сименсовой” надежности, вынеся ему плачевный вердикт. Но потом меня насторожили отмеченные в нем контакты с помекой “m” и “l”.

Нарисованы они уходящими влево, значит по логике продолжение их должно быть в схеме выше. Перешел на верхний уровень.

Увидел такую картину: Проводки входят по схеме справа и снова выходят влево. А заодно в схеме нашелся выключатель света фар, соединения с ними А84 и А85 в последствии раскрыв соответствующие схемы, я выяснил, что это и есть та самая функция “габарит справа”, “габарит слева” Почесав затылок, я не работает ближний свет фольксваген т4, что проводочки ml в схеме и есть направление куда далее уползают контакты. В схеме они идут дальше влево.

VW-BUS-CLUB

Проверяем замеченные в этой схеме предохранители, второй раз, на всякий случай. Следующая схема: Тут видим, что проводочки ml проходят схему транзитом.

Тут видим, что проводочек m выходит, по дороге имеет соединение В и идет дальше на лампочку переднего правого габарита. Следующая схема мне была уже не нужна,и так понятно, что проводочек l будет точно так же выходить на левый габарит. И меть подобное соединение.

Замена поврежденного предохранителя

На T4 и T5 наиболее распространены следующие типы вставок:

• синего цвета — на 40 А;
• зеленого цвета — 30 А;
• белого цвета — 25 А;
• желтого цвета — 20 А;
• синего цвета — 15 А;
• красного цвета — 10 А;
• коричневого цвета — 7,5 А;
• бежевого цвета — 5 А.

Читать далее: Признаки неисправности вакуумного усилителя тормозов ваз 2107 – проверка, регулировка и замена, инструкции с фото и видео

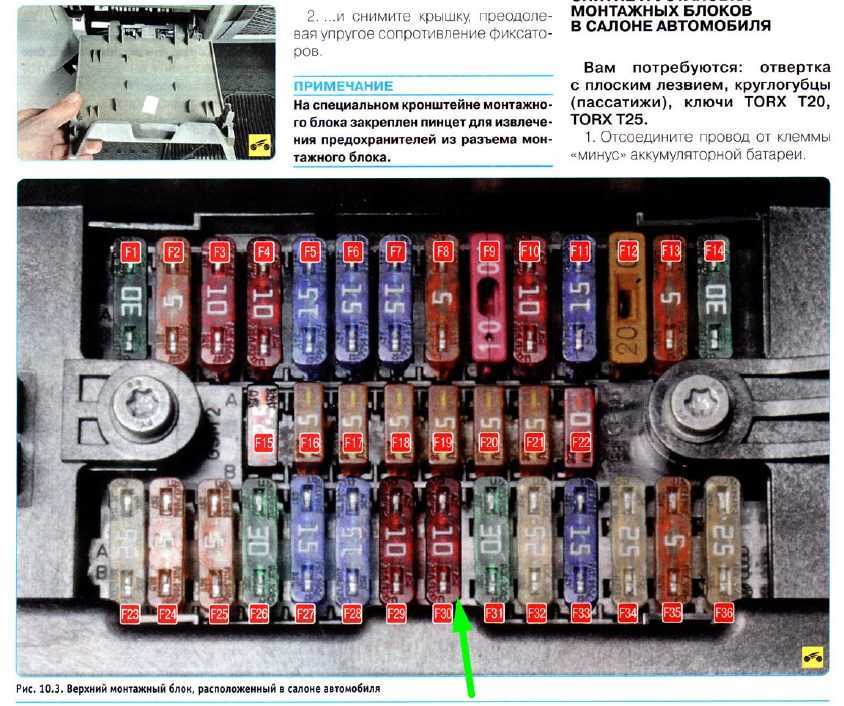

Замена предохранителей на Т5 Multivan 2008 года выпуска начинается с определения места расположения сгоревшей плавкой вставки.

Например, при выходе из строя предохранителя 15 А для прикуривателя необходимо выполнить следующие действия:

1. Открыть контейнер для бутылок, размещенный на центральной части передней панели. Нажать два рычага и вынуть контейнер.
2. Вставить отвертку и аккуратно приподнять крышку. На более простом Транспортере крышка блока ничем не закрыта и открывается без дополнительной подготовки.
3. Вынуть имеющийся там специальный пинцет.
4. Найти сгоревшую вставку. Ее можно определить по внешнему виду или проверив тестером, установленным на прозвон.
5. При помощи щипцов вынуть вставку и заменить. Новая деталь должна иметь аналогичный номинал. Применение самодельных перемычек или более мощных предохранителей недопустимо, поскольку может вызвать перегрев электропроводки и возгорание. Если проблема застала в пути и нового предохранителя с нужным номиналом нет, то лучше снять такую вставку с другого участка цепи, который в данный момент не используется.
6. Проверить исправность работы прикуривателя. Если предохранитель сразу сгорает, значит необходимо более детально проверять цепь питания, определяя причину короткого замыкания в ней.
7. Уложить пинцет на место и закрыть крышку.

— Загрузка …

Процесс поисков и замены предохранителя прикуривателя на Фольксваген Мультивен Т5 2011 года выпуска показан на видео от автора Леша Лексс.

Блоки предохранителей под капотом

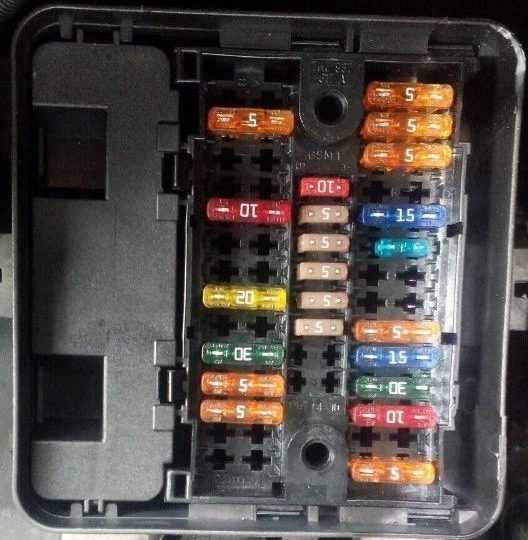

Монтажный блок предохранителей

Под капотом с левой стороны рядом с аккумулятором находится блок предохранителей.

Заблокировать фото

Пример схемы

Общее описание

1	(5A) Двигатель (и) охлаждающего вентилятора (ов
2	(5A) Реле насоса охлаждающей жидкости
3	(15A) Кондиционер (5A) Сопротивление вентиляции картера
4	(30A) Антиблокировочная тормозная система (ABS) или стабилизатор напряжения, стерео, радио
5	(15A) Автоматическая коробка передач
6	(30A) Антиблокировочная тормозная система (ABS)
7	(5A) Блок управления электродвигателем 1 вентилятора охлаждения (7,5 A) Насос омывателя лобового стекла
восемь	(15A) Управление двигателем
девять	(5A) Управление двигателем, реле главной цепи зажигания
10	(5A) Управление двигателем (15A) Клапан заполнения или слива
одиннадцать	(5A) Блок управления усилителем рулевого управления (30A) Выключатель фар и реле фар
12	(5A) Управление двигателем (10A) Регулятор давления топлива
13	(10A) Управление двигателем (10A) Ксенон в левой фаре
14	(5A) Реле управления двигателем или топливный насос
15	(10A) Переключатель фонарей заднего хода
16	(5A) Система управления двигателем или выключатель стоп-сигнала, расходомер воздуха
17	(5A) Антиблокировочная тормозная система (ABS)
18	(5A) Усилитель руля
19	(5A) Выключатель стоп-сигнала (датчик положения педали тормоза), датчик положения педали сцепления
ветры	(5A) Управление двигателем
21 год	(5A) Клапан рециркуляции выхлопных газов
22	(10A) Управление двигателем (форсунки)
23	(25A) Автоматическая коробка передач (10A) Ксеноновая фара правая
24	(5A) Автоматическая коробка передач
25	(25A) Управление двигателем, зажигание
26	(25A) Управление двигателем (5A) Левая фара
27	(5A) Реле насоса охлаждающей жидкости
28 год	(15A) Высокотональный сигнал
29	(10A) Датчик скорости автомобиля (5A) Правая фара
тридцать	(15 / 20A) Реле вспомогательного кондиционера / насоса системы отопления, топливный насос, реле топливного насоса
31 год	(15А) Управление двигателем (лямбда-зонд)
32	(30A) Управление двигателем (зажигание) (5A) Реле топливного насоса
33	(5A) Реле насоса охлаждающей жидкости системы управления двигателем, реле свечей накаливания
34	(10A) Блок управления электродвигателем вентилятора охлаждения (5A) Блок управления бот-сеткой
35 год	(10A) Управление двигателем (15A) Регулятор уровня топлива
36	(25A / 30A) Реле стартера (5A) Интерфейс шины данных

Блок предохранителей высокой мощности

Находится рядом с группой и подключается к АКБ.

Расшифровка

1	(175 / 225A) Генератор
2	(125A) Распределение питания аккумуляторной батареи, дополнительное реле зажигания, блок управления двери водителя, блок управления двери пассажира, обогреватель заднего стекла, реле контакта X, отдельные предохранители
3	(50A / 100A) Система зарядки (с дополнительным аккумулятором), блок управления электроприводом задней левой двери (некоторые модели), блок управления электроприводом задней правой двери (некоторые модели), реле-делитель в системе зарядки (с дополнительным аккумулятором)
4	(125A) Распределение питания аккумуляторной батареи (70A) Положительное соединение в проводке в моторном отсеке
5	(50 А) Распределение питания от аккумуляторной батареи (некоторые модели), отдельные предохранители
6	(60A) Реле свечей накаливания (50A) Двигатель насоса отработанного воздуха
7	(70/80 / 100A) Двигатель охлаждающего вентилятора (ов
восемь	(40/50 / 100A) Двигатель (-и) охлаждающего вентилятора (-ов), отдельные предохранители
девять	(100А) Распределение питания аккумуляторной батареи, выключатель зажигания
10	—

Блок реле

Он также находится рядом с блоком предохранителей.

Опция 1

Деловое свидание, встреча

1	Электронный блок управления микроклиматом (ручное регулирование температуры)
2	Реле топливного насоса 2
3	Реле насоса выходящего воздуха
4	Реле главных цепей зажигания
5	Реле топливного насоса 1
6	Реле электромагнитной муфты компрессора кондиционера (автоматический контроль температуры)
7	Реле управления АКПП
восемь	Блок управления гидроусилителем руля
девять	Реле насоса охлаждающей жидкости

Вариант 2

Обозначение

1	Электронный блок управления микроклиматом (ручное регулирование температуры)
2	Реле топливного насоса 2
3	Реле насоса выходящего воздуха
4	Реле главных цепей зажигания
5	Реле топливного насоса 1
6	Реле электромагнитной муфты компрессора кондиционера (автоматический контроль температуры)
7	—
восемь	Реле насоса охлаждающей жидкости
девять	Реле стартера — при наличии

На нашем канале мы также подготовили видео об этом материале. Смотрите и подписывайтесь.

Блоки в салоне

Основной блок

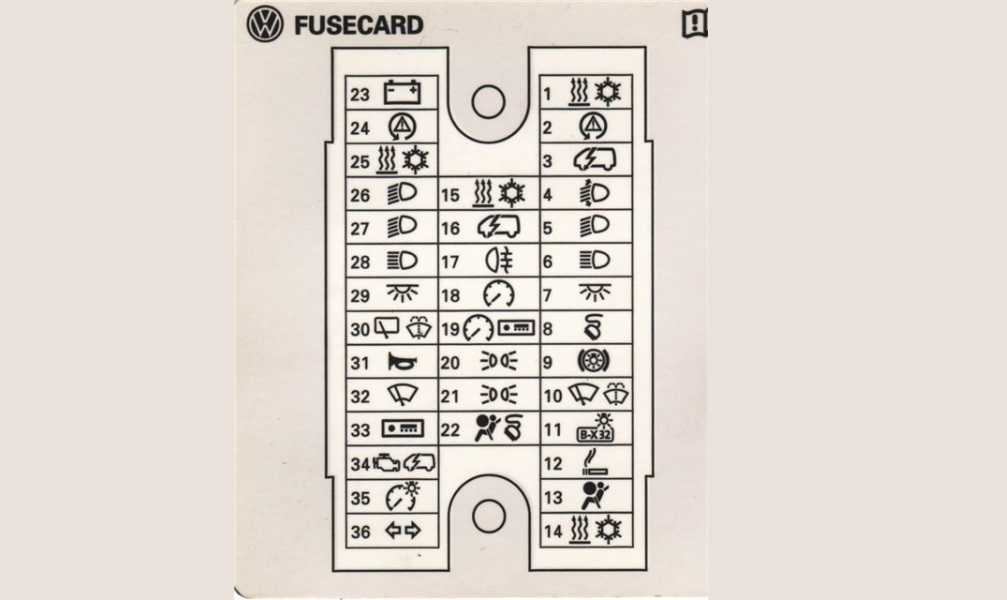

Фото — пример всего блока

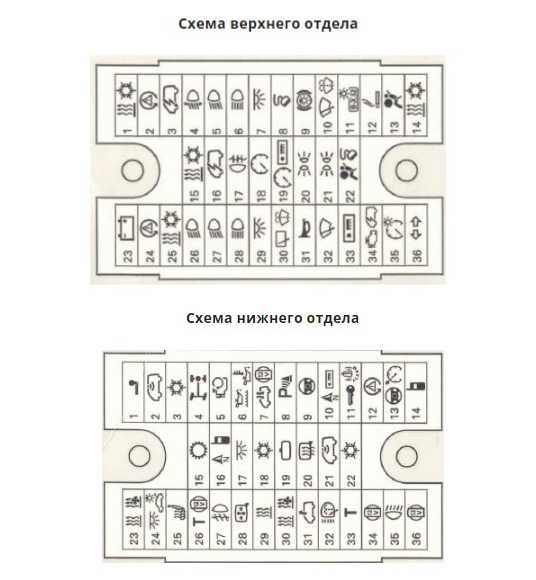

Схема верхнего сечения

Обозначение

1. 5A — 10-контактный разъем / 6-контактный разъем
2. 3A — 10-контактный разъем
3. 5 / 15A — 10-контактный разъем или регистратор аварийных данных
4. 15А — коннектор 10 пин
5. 5A — 10-контактный разъем
6. 25А — разъем 6-контактный
7. 15/30 — розетка 12В, преобразователь напряжения
8. 20 / 25A — Блок управления отопителем (отопитель)
9. 25 / 30A — Приточный вентилятор
10. 15 / 30A — Кондиционер
11. 15А — Прикуриватель
12. 5A — 10-контактный разъем / 6-контактный разъем
13. Местное реле
14. Местное реле
15. Местное реле
16. 30А — бортовое зарядное устройство
17. 30А — Гидравлический блок крыши
18. 10А — Световые потолочные светильники
19. 10А — Холодильная камера
20. 5А — Водяной насос
21. 5А — Панель управления оборудованием автофургона
22. 15А — розетка 12В
23. 15А — розетка 12В
24. 10А — Крышный вентилятор или розетка 12В
25. 15А — Блок управления распознавания прицепа
26. 20А — Блок управления распознавания прицепа
27. 20А — Блок управления распознавания прицепа
28. 7.5A — Блок управления распознавания прицепа
29. Бронировать
30. 5А — Блок управления усилителя голоса
31. Бронировать
32. Бронировать
33. 15А — Поясничная опора водительского сиденья
34. 40А — Блок управления правой сдвижной дверью
35. 80А — Блок управления подзарядкой второй АКБ
36. 40А — Блок управления левой сдвижной дверью
37. 40А — Приточный вентилятор
38. 6-контактный разъем
39. Бронировать

7. Замена предохранителей

Предохранители

В связи с тем, что автомобиль постоянно совершенствуется и назначение предохранителей всё время меняется, привести достоверную спецификацию предохранителей в данном разделе невозможно. О расположении предохранителей можно узнать на сервисной станции коммерческих автомобилей Volkswagen. Один предохранитель может защищать цепи нескольких электрических потребителей. И наоборот: у одного потребителя может быть несколько предохранителей. Заменяйте предохранители только после устранения причины их перегорания. Если новый предохранитель снова быстро перегорел, проверьте соответствующее электрооборудование на сервисной станции.

Внимание! — В электрической системе автомобиля используется высокое напряжение, оно может приводить к ударам током, тяжёлым ожогам и смерти! — Ни в коем случае не прикасайтесь к проводам системы зажигания. — Не допускайте возникновения коротких замыканий в электрооборудовании

Внимание! — Использование неподходящих предохранителей, отремонтированных перегоревших предохранителей или замыкание контактов электрической цепи без предохранителей может вызвать пожар и тяжёлые травмы. — Никогда не устанавливайте предохранители, рассчитанные на больший ток, чем требуется

Заменяйте перегоревшие предохранители только предохранителями такого же номинала (цвет и маркировка должны быть идентичными) и размера. — Отремонтированными предохранителями (т. н. «жучками») не пользоваться! — Заменять предохранители кусочками проволоки, канцелярскими скрепками и другими подручными средствами запрещено!

Примечание — Чтобы избежать повреждения системы электрооборудования в автомобиле, перед заменой предохранителя нужно обязательно выключать зажигание, освещение (фары, освещение салона и т. д.) и все электрически приборы и вынимать ключ из замка зажигания. — Использование предохранителей, рассчитанных на большую силу тока, может стать, причиной повреждения в другом месте артрической цепи. — Оберегайте открытые блоки предохранителей от грязи и влаги. Грязь и влага в блоке предохранителей могут привести к повреждению электрооборудования. — К одному электроприбору могут относиться несколько предохранителей. Один предохранитель может защищать цепи нескольких электрических потребителей.

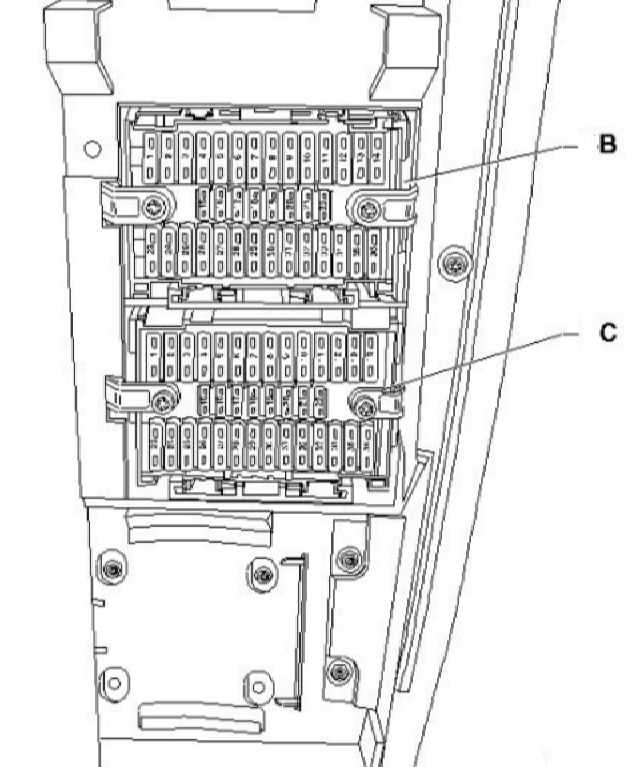

Предохранители в передней панели

Multivan: снятие крышки блоков предохранителей.

Transporter: снятие крышки блоков предохранителей.

Открывание щитка предохранителей в передней панели (Multivan)

Откройте держатель для бутылок в передней панели. Сожмите оба рычага на тыльной стороне держателя для бутылок и выньте держатель для бутылок

Вставьте плоский предмет, например отвёртку из бортового инструмента, сверху на кромку прозрачной крышки и осторожно приподнимите крышку

Открывание щитка предохранителей в передней панели (Transporter)

Нужно нажать выемку под держателем для напитков и снять крышку движением назад.

Примечание — Снимать и устанавливать крышку блока предохранителей необходимо правильно, соблюдая осторожность, чтобы не повредить автомобиль. — Оберегайте открытые блоки предохранителей от грязи и влаги

Грязь и влага в блоке предохранителей могут привести к повреждению электрооборудования. В автомобиле есть и другие предохранители, не упомянутые в данном разделе. Их замена производится только на сервисной станции.

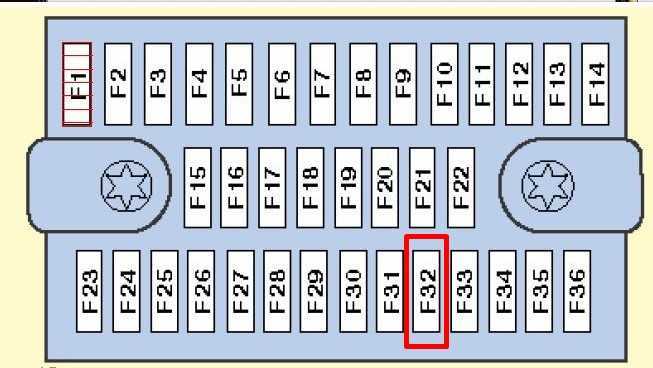

VW Transporter T5 — схема блока предохранителей

Год выпуска: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Предохранитель прикуривателя (розетка) на Volkswagen Transporter T5 — предохранитель 12 в блоке предохранителей.

Модуль управления инструментами 1;

Фонарь задний левый.

Правый задний фонарь.

Электродвигатель очистителя заднего стекла.

Модуль управления дорожной информацией.

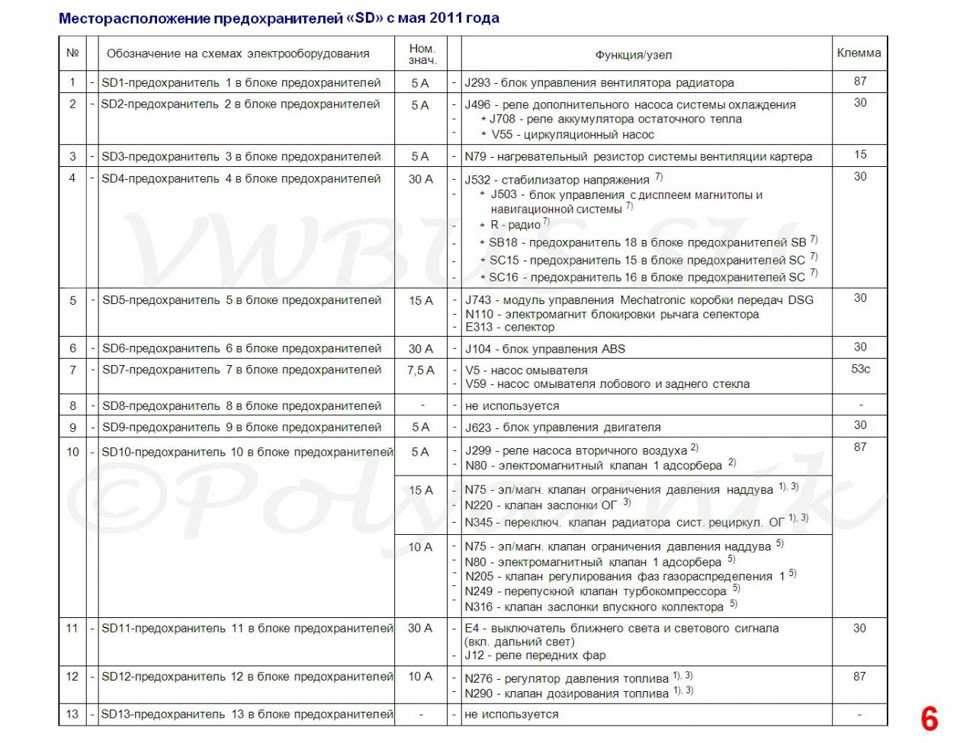

блок предохранителей / реле

моторный отсек 1

(F3, F12, F14-F17, F19, F20, F24).

Volkswagen Transporter T5 — предохранители

Под пассажирским сиденьем

Номер	Амперы	Описание
F1	15	Вспомогательная розетка (и)(некоторые модели).
F2	15	Вспомогательная розетка (и)(некоторые модели).
F3	15	Вспомогательная розетка (и)(некоторые модели).
F4	15	Холодильник (автодом);

Оборудование для спецтехники.

(со вспомогательной батареей).

ПРИМЕЧАНИЕ: Предохранители F1-F7 / F11 / F12 — во время установки эти предохранители могут иметь альтернативные положения в зависимости от спецификации автомобиля.

Расположение блоков

Общая схема

Описание

1	Блок управления кондиционером 1 – с автоматическим управлением температурой – в панели управления отопителем, передний
2	Блок управления кондиционером 2 – с автоматическим управлением температурой — в панели управления отопителем, задний — центральная стойка
3	Блок управления вентилятором испарителя (кондиционер) — с задним кондиционером — за правой задней отделочной панелью
4	Блок управления электродвигателем вентилятора кондиционера /отопителя 1 — с автоматическим управлением температурой- передний — блок вентилятора
5	Блок управления электродвигателем вентилятора кондиционера /отопителя 2- с автоматическим управлением температурой — задний- днище кузова, в центре
6	Усилитель сигнала антенны — за панелью приборов, со стороны пассажира
7	Резистор генератора- около дополнительных реле – CV/AUF, с генератором 150А/ АКПП /автоматическим управлением температурой – за центральной частью приборной панели
8	Дополнительная аккумуляторная батарея — под сиденьем водителя
9	Аккумуляторная батарея
10	Блок управления сигналом центрального замка — за приборной панелью
11	Блок управления системы поддержания скорости (с электродвигателем привода дроссельной заслонки) — функции управления системой поддержания скорости выполняет электронный блок управления двигателем
12	Электронный блок управления системой поддержания скорости (без электродвигателя привода дроссельной заслонки) – за приборной панелью, со стороны пассажира
13	Диагностический разъем (DLC) – приборная панель, со стороны водителя
14	Блок диагностики — 05/99 (кроме AAC/ABL /AET/AES /AJA) – в комбинации приборов
15	Реле электродвигателя вентилятора системы охлаждения – за левой фарой
16	Резистор 1/2 электродвигателя вентилятора системы охлаждения — за левой фарой
17	Блок управления нагревателем охлаждающей жидкости (с дополнительным нагревателем охлаждающей жидкости — D3W/ B4W/D4W) — в отопителе — днище кузова, в центре
18	Блок управления нагревателем охлаждающей жидкости (с дополнительным нагревателем охлаждающей жидкости — B7W/D7W) — за приборной панелью, со стороны пассажира
19	Зуммер предупреждения об аварийном давлении моторного масла — в блоке управления комбинацией приборов
21	Блок предохранителей /реле, приборная панель 1
22	Блок предохранителей /реле 2, приборная панель — под блоком предохранителей /реле 1 приборной панели
23	Блок предохранителей /реле, приборная панель 3 — над блоком предохранителей /реле приборной панели 1
24	Блок предохранителей /реле, приборная панель 4 — за приборной панелью, в центре
25	Блок предохранителей /реле, сиденье водителя — под сиденьем
26	Блок предохранителей /реле, моторный отсек — на аккумуляторной батарее
27	Дополнительный предохранитель (5А/7,5А/ 10А) — в задней части блока аудиосистемы
28	Дополнительный предохранитель (10А) — в задней части блока управления навигационной системой
29	Зуммер предупреждения о не выключенных фарах- в блоке управления комбинацией приборов
30	Резистор электродвигателя вентилятора отопителя- ручное управление температурой- блок вентилятора, передний
31	Звуковой сигнал 1/2 – за передним бампером
32	Блок управления иммобилайзером – за комбинацией приборов
33	Кольцевая антенна иммобилайзера – возле замка зажигания
34	Реле указателей поворота, реле аварийной сигнализации – в выключателе аварийной сигнализации
35	Блок управления комбинацией приборов /цифровой многофункциональный дисплей – в комбинации приборов
36	Датчик температуры наружного воздуха — за передним бампером
37	Блок управления подогревом сиденья водителя – в выключателе подогрева сиденья
38	Блок управления подогревом сиденья пассажира – в выключателе подогрева сиденья
39	Блок управления системы SRS — под панелью приборов, в центре
40	Блок управления электроприводом люка
41	Блок управления тематикой — в дисплее навигационной системы
42	Блок управления интерфей сом телефона – за комбинацией приборов
43	Электронный блок управления КПП – около блока управления двигателем
44	Датчик скорости автомобиля — КПП

Где находятся блоки предохранителей и реле на Фольксвагене Т5

Выпуск Volkswagen Т5 начался в 2003 г. Автомобиль производили в немецком Ганновере и польском Гданьске. В России на калужском заводе компании его выпускали методом крупноузловой сборки.

Модель стала бестселлером в Европе – ее признавали лучшим минивэном в 2005, 2007, 2008 гг. Российским лидером продаж в своем классе машина стала в 2012 г.

Параллельно с грузовой модификацией к дилерам поступал люксовый пассажирский Multivan, а с 2004 г. – более дешевая версия Caravelle. После рестайлинга в 2010 г. и до окончания производства в продаже находился модернизированный VW Transporter T5 GP.

На Фольксвагене Т5 предохранители и реле устанавливались на печатные платы. Для защиты от механических повреждений и попадания влаги их размещали в монтажных боксах. На модификациях Транспортер, Каравелла и Мультивэн они находятся в нескольких точках кузова.

Предохранители в салоне.

В салоне

Основной блок с перемычками состоит из 2 плат и модуля с коммутационными переключателями.

Добраться до него можно так:

1. Сесть на одно из передних кресел.
2. Найти технический лючок за рычагом перемены передач на центральной консоли.
3. Подцепить отверткой крышку и снять ее.

В подкапотном пространстве

Поиск предохранителей в подкапотном пространстве состоит из таких действий:

1. Поднять передний капот и закрепить его на газовых упорах.
2. Осмотреть пространство между левым бортом и аккумуляторной батареей.
3. Демонтировать крышку пластмассового короба между ними.

Рядом с основным блоком находятся силовые плавкие вставки для потребителей повышенной мощности.

Предохранители на коммерческий автомобиль Фольксваген Т5

Грузопассажирский или как его ещё называют коммерческий автомобиль VW Transporter T5 выпускался немецкими производителями с 2003 по 2014 год. Однако и в наши дни на автомагистралях страны можно встретить эту надёжную вместительную машину.

Годы и дороги берут своё – автомобиль бывает ломается прямо на трассе. Очень часто причиной поломки становится маленькая деталь электрической цепи Фольксваген Транспортёр Т5 – предохранитель. Провести замену сгоревшей вставки и восстановить работоспособность машины вполне под силу даже начинающему водителю. В нашем обзоре расскажем, где находятся защитные блоки электросети Т5 и как выполнить смену дефектной детали.

Блоки в салоне

Основной блок

Фото — пример всего блока

Схема верхнего отдела

Назначение

Согласно схемы, за прикуриватель отвечает предохранитель номер 12.

Схема нижнего отдела

Описание

Вариант 1

Расшифровка

Вариант 2

Описание

Блок под водительским сидением

Вариант 1

Расшифровка

Вариант 2

Назначение

Вариант 3

Обозначение

1. 5А — Разъем 10 контактный / Разъем 6 контактный
2. 3А — Разъем 10 контактный
3. 5/15А — Разъем 10 контактный либо аварийный регистратор данных
4. 15А — Разъем 10 контактный
5. 5А — Разъем 10 контактный
6. 25А — Разъем 6 контактный
7. 15/30 — Розетка 12В, преобразователь напряжения
8. 20/25А — Блок управления отопителем (обогревателем)
9. 25/30А — Приточный вентилятор
10. 15/30А — Управление климатической установки
11. 15А — Прикуриватель
12. 5А — Разъем 10 контактный / Разъем 6 контактный
13. Местное реле
14. Местное реле
15. Местное реле
16. 30А — Бортовое зарядное устройство
17. 30А — Блок управления гидравлики крыши
18. 10А — Плафоны освещения
19. 10А — Охлаждаемый отсек
20. 5А — Водяной насос
21. 5А — Панель управления оборудованием кемпера
22. 15А — Розетка на 12В
23. 15А — Розетка на 12В
24. 10А — Вентилятор крыши либо Розетка на 12В
25. 15А — Блок управления распознавания прицепа
26. 20А — Блок управления распознавания прицепа
27. 20А — Блок управления распознавания прицепа
28. 7,5А — Блок управления распознавания прицепа
29. Резерв
30. 5А — Блок управления голосового усилителя
31. Резерв
32. Резерв
33. 15А — поясничная поддержка сидения водителя
34. 40А — Блок управления правой сдвижной двери
35. 80А — Блок управления зарядки второй АКБ
36. 40А — Блок управления левой сдвижной двери
37. 40А — Приточный вентилятор
38. Разъем 6 контактный
39. Резерв

В данном блоке находятся предохранители отвечающие за прикуриватель (номер SF11) и дополнительные розетки.

Тормозная система (ABS, EDS, ESP / Brake system)

VW Transporter T6 — Brake System (eng.) Repair Manual Volkswagen Transporter с 2016 года выпуска. Редакция 12.2018 Руководство по ремонту тормозной системы Фольксваген Транспортер Т6: Front brakes FN3, Front brakes 2FNR, Rear brakes, ABS/ESP. Тип установленной в автомобиле тормозной системы указан среди прочего на наклейке с PR номерами. Наклейка с данными об автомобиле находится в нише запасного колеса и вклеена на первой странице сервисной книги. В таблице в этом документе приведены номера PR. По ней Вы сможете определить точный тип тормозного суппорта / тормозного диска вашего автомобиля. Содержание (группы ремонта): 00 — Technical data, 45 — Anti-lock brake system, 46 — Brakes — mechanism, 47 — Brakes — hydraulics. 00 — Технические данные, 45 — антиблокировочная система тормозов, 46 — тормоза — механика, 47 — тормоза — гидравлика. 104 страницы. 4 Mb.

Двигатели (Engines)

Определение передува турбины по логам, двигатели TDI и др. (rus.) Фотоотчет Самая насущная проблема в турбированных двигателях это возникновение передува. Особенно это актуально для дизельных двигателей т.к. образование сажи в выпускных газах приводит к быстрому накапливанию ее внутри турбины и подклиниванию геометрии. Сначала попробуем разобраться как происходит регулировка давления надува, а затем рассмотрим как выглядит передув в логах.

Потеря мощности при разгоне, недодув турбины, описание проблем, снятие логов и диагностика (rus.) При возникновении проблем связанных с потерей мощности при разгоне, как постоянной так и переменной потери тяги при движении. Потеря тяги в режиме «полный газ» или переходе мотора в аварийный режим (едет, но не тянет или слабо тянет) прочитайте внимательно весь этот текст полностью, и 9 из 10 что это вам поможет установить точную причину проблемы.

4-cylinder diesel engine AXB AXC BRR BRS (eng.) Workshop Manual. VW Transporter 2004 ➤ Руководство по ремонту дизельных двигателей с буквенным обозначением: AXB, AXC, BRR, BRS. Редакция 04.2013 Эти двигатели устанавливались на автомобили: Volkswagen Transporter T5 / Фольксваген Транспортер Т5 (код модели: 7HA, 7HB, 7HH, 7HJ, 7JD, 7JE, 7JL, 7JZ) Volkswagen California T5 / Фольксваген Калифорния Т5 (код модели: 7HC) Volkswagen Multivan T5 / Фольксваген Мультивен Т5 (код модели: 7HF, 7HM, 7HN) Содержание (группы ремонта): 00 — Technical data, 10 — Removing and installing engine, 13 — Crankshaft group, 15 — Cylinder head, valve gear, 17 — Lubrication, 19 — Cooling, 20 — Fuel supply system, 21 — Turbocharging/supercharging, 23 — Mixture preparation — injection, 26 — Exhaust system, 28 — Glow plug system. 165 страниц. 5 Mb.

Информация по ремонту двигателей VAG / Engines repair Данная информация по ремонту двигателей подходит ко всем автомобилям VAG. Для того чтобы быстро найти документацию по Вашему двигателю просто нажмите на клавиатуре Ctrl-F и наберите буквы своего двигателя. Например: 2E или BSE (только на английском языке!)
