Предохранители и реле
Блок силовых предохранителей в моторном отделении
Блок расположен под капотом на правой боковой панели передка.
Автомобиль с двигателем Cummins
Автомобиль с двигателем ЯМЗ
Для доступа к предохранителям прижмите две пластмассовыезащелки по бокам крышки и снимите крышку.
Извлеките перегоревший предохранитель, проверьтезащищаемую цепь и установите новый предохранитель с тем женоминалом (запасные предохранители расположены в крышкеблока предохранителей).
После замены пластинчатого предохранителя, затяните гайкукрепления моментом 5,5-7,8 Н·м.
Защищаемые цепи
| 1 | 125А | Нагреватель воздуха двигателя |
| 2 | 90А | Общая плюсовая цепь автомобиля |
| 3 | 40А | Резерв |
| 4 | 30A | Система управления двигателем |

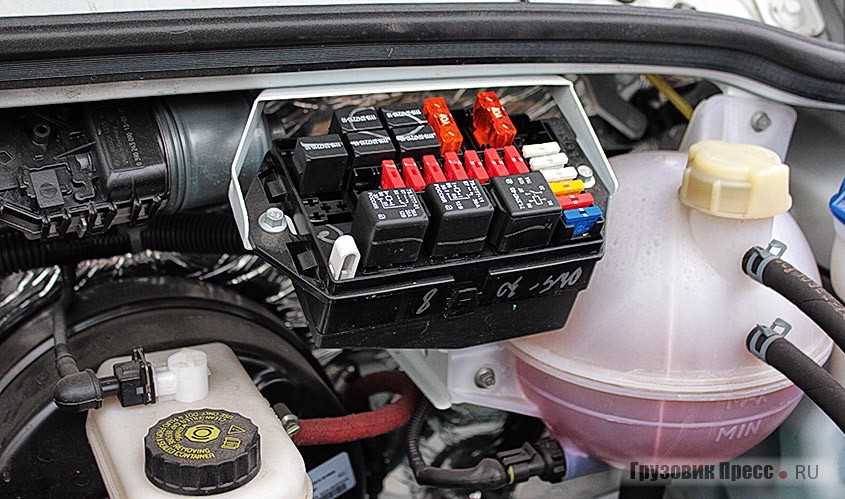

Блок предохранителей и реле в моторном отделении
Блок расположен под капотом слева на надставке щиткапередка.

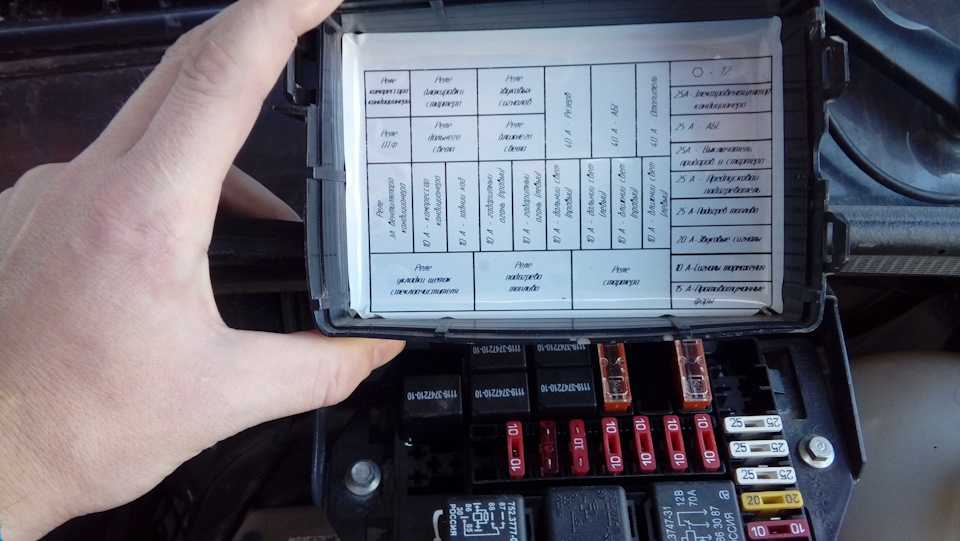

Для доступа к предохранителям и реле:
- вдавите вовнутрь пластмассовую защелку на левом торцекрышки и снимите крышку;
- пинцетом извлеките неисправный предохранитель;
- устраните неисправность в защищаемой цепи;
- поставьте новый предохранитель;
- закройте крышку до фиксации защелки.
Защищаемые цепи
| Предохранители | ||
| F1 | 15А | Противотуманные фары |
| F2 | 10А | Сигналы торможения |
| F3 | 20А | Резерв |
| F4 | 10А | Резерв |
| F5 | 25А | Предпусковой подогреватель |
| F6 | 25А | Резерв |
| F7 | 15А | Антиблокировочная система тормозов |
| F8 | 15А | Электровентилятор кондиционера |
| F9 | 10А | Ближний свет, корректор (левая фара) |
| F10 | 10А | Ближний свет, корректор (правая фара) |
| F11 | 10А | Дальний свет (левая фара) |
| F12 | 10А | Дальний свет (правая фара) |
| F13 | 10А | Габаритный свет (левый борт) |
| F14 | 10А | Габаритный свет (правый борт) |
| F15 | 10А | Свет заднего хода |
| F16 | 10А | Компрессор кондиционера |
| F17 | 40А | Отопитель |
| F18 | 40А | Нагреватель топлива |
| F19 | 40А | Выключатель приборов и стартера |
| Реле | ||
| К1 | Реле стартера | |
| К2 | Реле нагревателя топлива | |
| К3 | Реле укладки щеток стеклоочистителя | |
| К4 | Реле компрессора кондиционера | |
| К5 | Реле ближнего света фар | |
| К6 | Реле дальнего света фар | |
| К7 | Реле противотуманных фар | |
| К8 | Реле блокировки стартера двигателя Cummins | |
| К9 | Реле электровентилятора кондиционера |
Электропроводка и предохранители
При повреждении изоляции провода могут непосредственно касаться корпуса автомобиля, вызывая короткие замыкания, приводящие к перегоранию предохранителей, к обгоранию изоляции и даже к пожару.
Для удобства монтажа и защиты от механических повреждений провода оплетаются скрепляющей оплеткой в жгуты.
Техническое обслуживание
При осмотрах автомобиля следует тщательно проверить состояние изоляции проводов, предупреждая их повреждения (перетирание об острые кромки, излишнее провисание и т.п.)
Особое внимание должно уделяться чистоте и надежности присоединения проводов к выводам приборов электрооборудования. Провода даже с незначительным повреждением изоляции необходимо обмотать изоляционной лентой. Слабо затянутые или загрязненные и окислившиеся выводы зачистить и подтянуть
Необходимо тщательно следить за тем, чтобы на поверхность проводов не попали масло и бензин, так как они разрушают изоляцию и сокращают срок службы проводов
Слабо затянутые или загрязненные и окислившиеся выводы зачистить и подтянуть. Необходимо тщательно следить за тем, чтобы на поверхность проводов не попали масло и бензин, так как они разрушают изоляцию и сокращают срок службы проводов.
Блок в салоне Газон некст — предохранители и реле

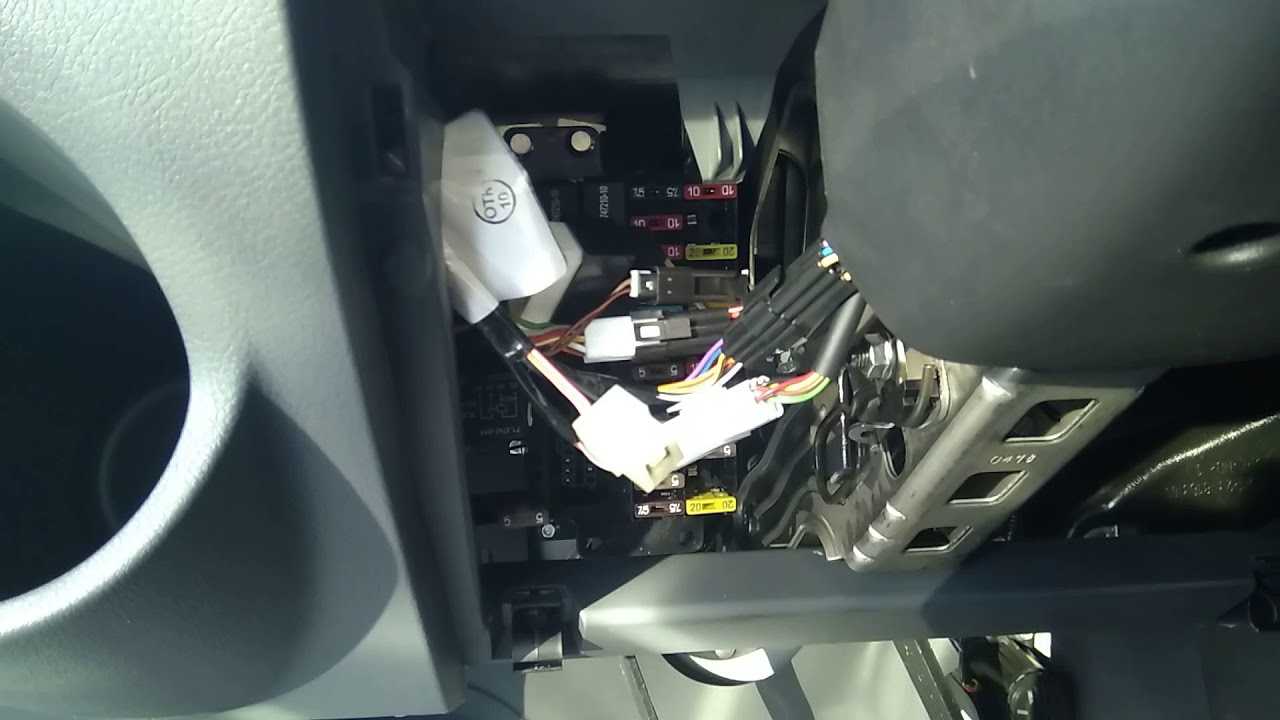

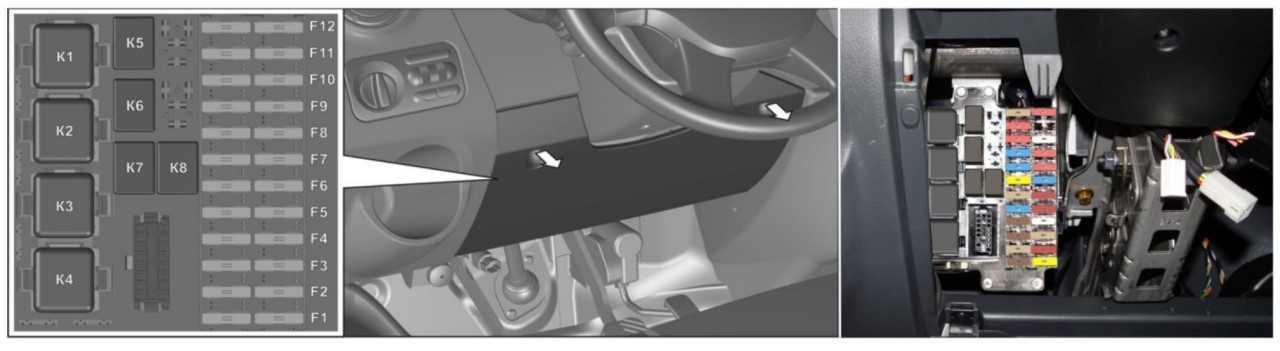

Он находится внизу панели приборов под рулевой колонкой за защитной крышкой.

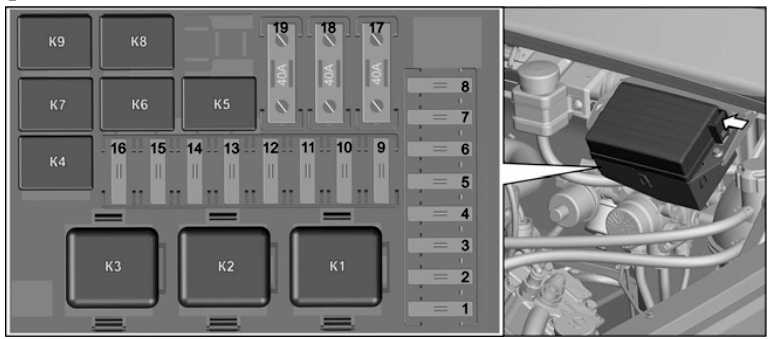

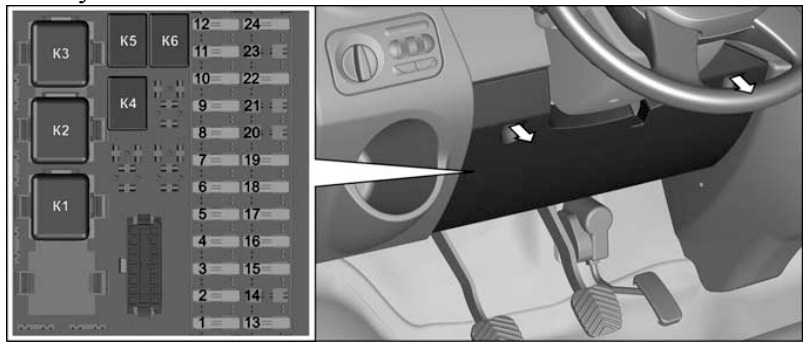

Схема
Описание предохранителей
| 1 | 7,5А Дневные ходовые огни |
| 2 | 5А Задние противотуманные огни |
| 3 | 10А Указатели поворота |
| 4 | 7,5А Датчик скорости, комбинация приборов, центральный замок, пульт и электрокран отопителя, тахограф (15/1) |
| 5 | 5А Система управления двигателем (15/1) |
| 6 | 5А Анти блокировочная система тормозов ABS |
| 7 | 20А Прикуриватель, розетка |
| 8 | 15А Центральный замок, магнитола (+ 12В) |
| 9 | 15А Модуль управления светотехникой (+12В) |
| 10 | 10А Внутреннее освещение |
| 11 | 10А Аварийная световая сигнализация |
| 12 | 7,5А Колодка диагностики, комбинация приборов, тахограф, пульт предпускового подогревателя (+12В) |
| 13 | 20А Стеклоочиститель, стеклоомыватель |
| 14 | Резерв |
| 15 | 10А Реле стартера двигателя Cummins или системауправления двигателем ЯМЗ |
| 16 | 25А Стеклоподъемники |
| 17 | 10А Обогрев зеркал |
| 18 | 10А Обогрев сиденья водителя |
| 19 | 15А Дополнительный отопитель |
| 20 | Резерв («15/2», max 10А) |
| 21 | Резерв |
| 22 | 20А Звуковые сигналы, розетка второго ряда сидений |
| 23 | Резерв (+12В, max 15А) |
| 24 | 10А Осушитель воздуха тормозов |
Расшифровка реле
| К1 | Реле разгрузки замка |
| К2 | Реле отопителя |
| К3 | Реле стеклоочистителя |
| К4 | Реле звуковых сигналов |
| К5 | Реле включения догревателя |
| К6 | Реле осушителя воздуха тормозов |
Отдельно, вне блока, находится реле аварийной сигнализации и указателей поворотов (в верхней части рулевой реки за клавишей включения).

Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Это интересно: Антифриз G12: технические характеристики и химический состав
Снятие / установка аккумуляторных батарей (АКБ)
Порядок отсоединения проводов от клемм АКБ (приведен на рисунке): сначала минусовой провод, затем плюсовой.
Порядок снятия АКБ:
- отстегните ремень 1;
- снимите крышку 2;
- отверните болты 3 и снимите планки 4 крепления АКБ;
- сначала выньте левую АКБ из посадочного места, затемпереместите на ее место правую АКБ и выньте ее изпосадочного места.
При замене использовать АКБ такого же типа и емкости.
Установку АКБ выполняйте в порядке обратном снятию.
Внимание
: — Провода должны быть правильно подсоединены к клеммам АКБ. Сменаполярности не допускается. — При установке АКБ подсоедините сначала плюсовой проводк положительной клемме, затем минусовой провод котрицательной клемме. Смажьте клеммы смазкой ПВК илисолидолом.
Пуск двигателя от внешнего источника
Если аккумуляторные батареи Вашего автомобиляразряжены, двигатель можно пустить отбатареи другогоавтомобиля.
При этом,батареи должныиметьодинаковое номинальное напряжение (12 В) и приблизительноодинаковую емкость (А·ч.). Соединительные кабели должныиметь достаточное сечение.
Строго следуйте приведенным ниже указаниям –аккумуляторные батареи при неправильном обращениипредставляют собой опасность, так как выделяютвзрывоопасный газ, содержат серную кислоту достаточновысокой концентрации и могут быть причиной пораженияэлектрической дугой при коротком замыкании. Короткоезамыкание может также вывести из строя электрооборудованиеобоих автомобилей.
При работе с аккумуляторной батареей:
- защищайте открытые участки тела и глаза от попаданияэлектролита, используйте защитные очки;
- не наклоняйтесь над аккумуляторной батареей во времяпуска двигателя;
- не отсоединяйте клеммы от выводов разряженной батареи;
- выключите все ненужные потребители электроэнергии;
- следите за тем, чтобы зажимы соединительных кабелей некасались друг друга.
Электрика
Как снять аккумулятор Киа МаджентисКак поменять батарейку в брелке KIA МаджентисПоменять батарейку в ключе KIA MagentisКак заменить батарейку в пульте KIA MagentisРемонт блока предохранителей KIA МаджентисПоменять втягивающее реле KIA Magentis своими рукамиПоменять габаритную лампу Киа MagentisКак заменить задний фонарь KIA МаджентисКак снять заднюю фару Киа Маджентис своими рукамиКак заменить замок зажигания KIA MagentisКак поменять катушку зажигания Киа МаджентисСнять кнопку стеклоподъемника KIA Magentis своими рукамиРемонт лампы ближнего света KIA MagentisКак поменять лампу в бардачке Киа Magentis своими рукамиКак заменить лампу в габаритах KIA МаджентисЗамена ламп в дальний свет Киа МаджентисУстановка ламп в задний ход Киа МаджентисЗаменить лампу в поворотниках Киа МаджентисКак заменить лампу в приборной панели KIA Magentis своими рукамиКак поменять лампу в противотуманный фарах KIA Маджентис своими рукамиКак заменить лампу в ПТФ KIA Magentis своими рукамиКак заменить лампу в фарах Киа МаджентисКак поменять лампу освещения салона KIA Маджентис своими рукамиКак заменить лампу стоп сигнала Киа МаджентисКак поменять лампы задних фонарей Киа MagentisСнятие левой фары Киа MagentisСнятие моторчика стеклоподъемника Киа MagentisСнять переднюю фару Киа МаджентисСнять правую фару Киа MagentisЗаменить предохранители Киа МаджентисКак заменить предохранитель прикуривателя Киа МаджентисКак поменять противотуманные лампы Киа MagentisЗамена реле поворотов KIA МаджентисПоменять реле стартера Киа МаджентисКак поменять реле стеклоочистителя KIA MagentisЗамена свечей зажигания Киа MagentisРемонт щеток генератора KIA Magentis своими рукамиЭлектросхема акпп Киа Маджентис своими рукамиЭлектросхема акустической системы Киа МаджентисСхема бензонасоса Киа МаджентисЭлектросхема блока предохранителей KIA Маджентис своими рукамиЭлектросхема блока управления двигателем Киа MagentisЭлектросхема вентилятора охлаждения Киа Маджентис своими рукамиЭлектросхема включения бензонасоса Киа МаджентисЭлектросхема включения вентилятора охлаждения Киа Magentis своими рукамиЭлектросхема включения кондиционера KIA Маджентис своими рукамиСхема включения переднего моста KIA MagentisЭлектросхема включения стартера Киа MagentisЭлектросхема включения фар KIA Magentis своими рукамиЭлектросхема генератора Киа MagentisЭлектросхема датчика давления масла Киа Маджентис своими рукамиЭлектросхема датчика кислорода Киа МаджентисСхема датчика охлаждающей жидкости Киа МаджентисЭлектросхема датчика скорости KIA МаджентисСхема датчика температуры KIA MagentisЭлектросхема датчика уровня топлива Киа МаджентисСхема двигателя Киа MagentisСхема дворников Киа MagentisЭлектросхема зажигания Киа Magentis своими рукамиЭлектросхема замка зажигания KIA Маджентис своими рукамиЭлектросхема звукового сигнала KIA MagentisСхема инжектора KIA МаджентисЭлектросхема карбюратора Киа MagentisЭлектросхема корректора фар KIA МаджентисЭлектросхема освещения салона Киа MagentisЭлектросхема отопителя KIA MagentisЭлектросхема охлаждения двигателя Киа Magentis своими рукамиСхема панели приборов KIA Magentis своими рукамиЭлектросхема передних фар Киа Magentis своими рукамиЭлектросхема печки KIA MagentisЭлектросхема приборной панели Киа Magentis своими рукамиЭлектросхема проводки KIA МаджентисСхема противотуманных фар Киа Magentis своими рукамиЭлектросхема реле бензонасоса Киа МаджентисСхема реле давления KIA MagentisЭлектросхема реле поворотов Киа Маджентис своими рукамиЭлектросхема реле регулятора Киа МаджентисСхема реле стартера KIA Magentis своими рукамиСхема системы впрыска KIA MagentisЭлектросхема системы зажигания KIA MagentisЭлектросхема системы кондиционирования Киа Маджентис своими рукамиЭлектросхема системы охлаждения Киа Маджентис своими рукамиЭлектросхема системы управления двигателем KIA МаджентисЭлектросхема стартера KIA Magentis своими рукамиЭлектросхема стеклоочистителя KIA МаджентисСхема стеклоподъемников KIA МаджентисЭлектросхема стоп сигналов KIA Маджентис своими рукамиЭлектросхема топливного насоса KIA МаджентисСхема топливной системы KIA MagentisСхема тормозной системы KIA Маджентис своими рукамиЭлектросхема центрального замка Киа MagentisЭлектросхема щитка приборов KIA MagentisЭлектросхема эбу Киа Magentis своими рукамиКоды ошибок Киа Маджентис
Датчик скорости ГАЗель Next.
Датчик скорости ГАЗель Next.
В приводе спидометра автомобиля установлен датчик импульсов (датчик скорости) А63R42.3843010 или А63R42.3843010-01, или А63R42.3843010-02. Датчик импульсов предназначен для преобразования угловой скорости вращения ротора датчика скорости в частоту электрических импульсов.Датчик импульсов.
Назначение контактов.
| Контакт | Наименование |
| 1 | Питание “плюс” |
| 2 | Питание “минус” |
| 3 | – |
| 4 | Выход |
Техническая характеристика датчика импульсов.
- Номинальное напряжение, В — 12
- Напряжение питания, В — 6-16
- Потребляемый ток при номинальном напряжении питания, А, не более — 0,016.
При перемещении зубьев ротора коробки передач на расстоянии (1,4+0,6) мм от чувствительного элемента датчик обеспечивает выходной импульсный сигнал прямоугольной формы:
- низкого уровня сигнала, В — от 0 до 0,9;
- высокого уровня сигнала, В — от 4 до 16.
Для проверки датчика импульсов подключить датчик в соответствии со схемой. Светодиод должен вспыхивать при повороте зубчатого ротора на каждом зубе.
Схема проверки датчика импульсов.
1 – датчик импульсов; 2 – ротор; 3 – аккумуляторная батарея; 4 – разъем штекерный датчика; R1 – резистор сопротивлением 600 Ом; V1 – светодиод.
Датчик импульсов относится к необслуживаемым и неремонтируемым изделиям, и в случае отказа заменяется на новый.
Источник
Возможные причины и диагностика неисправности
- Первым делом если не горит фара, проверяем саму лампочку, случается даже так, что на тот момент когда вы обнаружили неисправность головного света, перегорели уже обе лампы ближнего. С лампами дальнего света такое почти не бывает, так как они крайне мало используются.
- Одной из наиболее частых причин, когда не горят фары головного освещения является расплавление нити плавкого предохранителя. Впрочем, на большинстве современных автомобилей цепи питания правой и левой фары не взаимосвязаны и защищены отдельными предохранителями. Поэтому выход из строя одного плавкого элемента приводит к отказу одной фары. Диагностировать данную неисправность фары можно визуально, открыв монтажный блок и осмотрев предохранители, отвечающие за работу отказавшего элемента освещения. В случаях, когда доступ к монтажному блоку затруднен, следует узнать, какие еще цепи защищены данным предохранителем и проверить работу устройств, получающих питание от этих цепей. Если данные устройства также не работают, в 99% случаев предположение о вышедшем из строя предохранителе оказывается верным.
- Если предположение о расплавлении защитного элемента не подтвердилось, необходимо проверить реле включения головного света. Обычно отказ реле приводит к прекращению работы лишь одной из систем освещения. Исчезает или ближний, или дальний свет. В работоспособности реле включения света можно удостовериться, внимательно прислушавшись к звукам, возникающим при попытке включения фар. Если из-под панели приборов в момент включения слышны короткие звонкие щелчки, это свидетельствует о том, что реле исправно. Отсутствие щелчка подтверждает предположение о неисправности реле.
- Так же необходимо проверить все разъемы электрических проводов идущих на фару, возможно после последнего ремонта на клемму фары просто напросто забыли одеть разьем и соответственно она от этого гореть не будет. Такое случается если на передних фарах не горит ни одна лампочка.
- Если фары так и не горят то дальнейший поиск осуществляется под капотом автомобиля. Следует внимательно осмотреть имеющиеся провода и соединения, пошевелить клеммы, подходящие к фарам, проверить лампы освещения. Иногда вследствие скачка напряжения в бортовой сети случается так, что перегорают обе лампы одновременно. Также по причине попадания в подкапотное пространство воды могут окислиться и перестать выполнять токопроводящую функцию «фишки» в местах соединения проводов.
Собственно, на этом поиск можно заканчивать. Если найти неисправность с помощью вышеописанных мероприятий не удалось, дальнейшая диагностика электропроводки должна выполняться с помощью мультитестера и процедуры «прозвонки» электрических цепей автомобиля. Последней попыткой установить причину неисправности в полевых условиях может стать проверка наличия тока на клеммах, питающих лампы ближнего света фар. Для этого достаточно вставить в разъем заведомо исправную лампу или чиркнуть проводом «+» об провод «-». Начало работы лампы или проскакивание искры между проводами свидетельствует о наличии в сети электрического тока и неисправности самих фар или ламп. Отсутствие реакции на тест дает основания предполагать наличие обрыва в сети питания фар.
Блоки под капотом
Основной блок
Данный блок крепится на щитке передка подкапотного пространства и закрыт защитной крышкой.
Схема
Назначение предохранителей
| F1 | 15А Противотуманные фары |
| F2 | 10А Сигналы торможения |
| F3 | 20А Резерв |
| F4 | 10А Резерв |
| F5 | 25А Предпусковой подогреватель |
| F6 | 25А Резерв |
| F7 | 15А Анти блокировочная система тормозов ABS |
| F8 | 15A Электро вентилятор кондиционера |
| F9 | 10A Ближний свет, корректор (левая фара) |
| F10 | 10A Ближний свет, корректор (правая фара) |
| F11 | 10A Дальний свет (левая фара) |
| F12 | 10A Дальний свет (правая фара) |
| F13 | 10A Габаритный свет (левый борт) |
| F14 | 10A Габаритный свет (правый борт) |
| F15 | 10A Свет заднего хода |
| F16 | 10A Компрессор кондиционера |
| F17 | 40A Отопитель |
| F18 | 40A Нагреватель топлива |
| F19 | 40A Выключатель приборов и стартера |
Обозначение реле
| К1 | Реле стартера |
| К2 | Реле нагревателя топлива |
| К3 | Реле укладки щеток стеклоочистителя |
| К4 | Реле компрессора кондиционера |
| К5 | Реле ближнего света фар |
| К6 | Реле дальнего света фар |
| К7 | Реле противотуманных фар |
| К8 | Реле блокировки стартера двигателя Cummins |
| К9 | Реле электро вентилятора кондиционера |
Дополнительный блок
Главный блок силовых предохранителей находится под капотом на правой боковой панели и состоит из плавких вставок высокой мощности.
Схема
Описание схемы
Замена предохранителей
Если не поступает напряжение на зарядку от генератора, не загорается приборная панель, отказывается включаться стартер – проблема, зачастую, кроется в предохранителях. Процесс замены включает следующие основные этапы:
- необходимо вскрыть корпус блока предохранителей;
- далее пластиковым пинцетом либо иным инструментом, изготовленным из диэлектрика, необходимо вытащить предохранитель;
- устанавливается новый, номинал которого обязательно должен совпадать.
Принципиальная схема монтажного блока имеет стандартные обозначения, разобраться с ними не составит большого труда. Нужно лишь заранее ознакомиться с таковой схемой.
Источник
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Предохранители и реле под капотом Газон Некст
Блок размещен на щитке передка моторного отсека.
Схема блока предохранителей и реле под капотом Газель Некст
Описание
| F1 | 15А Противотуманные фары |
| F2 | 10А Сигналы торможения |
| F3 | 20А Резерв |
| F4 | 10А Резерв |
| F5 | 25А Предпусковой подогреватель |
| F6 | 25А Резерв |
| F7 | 15А Анти блокировочная система тормозов ABS |
| F8 | 15A Электро вентилятор кондиционера |
| F9 | 10A Ближний свет, корректор (левая фара) |
| F10 | 10A Ближний свет, корректор (правая фара) |
| F11 | 10A Дальний свет (левая фара) |
| F12 | 10A Дальний свет (правая фара) |
| F13 | 10A Габаритный свет (левый борт) |
| F14 | 10A Габаритный свет (правый борт) |
| F15 | 10A Свет заднего хода |
| F16 | 10A Компрессор кондиционера |
| F17 | 40A Отопитель |
| F18 | 40A Нагреватель топлива |
| F19 | 40A Выключатель приборов и стартера |
Реле
| К1 | Реле стартера |
| К2 | Реле нагревателя топлива |
| К3 | Реле укладки щеток стеклоочистителя |
| К4 | Реле компрессора кондиционера |
| К5 | Реле ближнего света фар |
| К6 | Реле дальнего света фар |
| К7 | Реле противотуманных фар |
| К8 | Реле блокировки стартера двигателя Cummins |
| К9 | Реле электро вентилятора кондиционера |
Вариативность
Универсальный «ГАЗон Next» оснащают колёсами старого формата с разборными дисками и шинами размерностью 8,25 R20, обеспечивающими дорожный просвет на уровне 25,5 см. Развозной вариант автомобиля для городской и шоссейной эксплуатации предполагает установку колёс «европейского формата» с неразборными дисками и резиной размерностью 245/70 R19,5, обеспечивающей значительно меньший дорожный просвет на уровне 19 см и меньшую погрузочную высоту. Изменено и передаточное число главной передачи с 4,55 для универсальной модели до 3,9 для шоссейника City. Пожалуй, это главные отличия «колхозника» от «шоссейника», так как остальные изменения, адаптирующие машину к той или иной области эксплуатации, можно будет добирать опциями. Взять, к примеру, ту же кабину, пассажирский модуль которой заимствован у «ГАЗели Next»: она может быть короткой 3-местной или удлинённой двухрядной 7-местной. Удлинённый вариант кабины на грузовике общего назначения можно использовать для перевозки рабочих бригад, а на «шоссейнике» диван второго ряда сидений с откидывающейся спинкой вполне может служить спальным местом для водителя-сменщика.
Вне зависимости от назначения «ГАЗон Next» представлен в двух вариантах по длине колёсной базы: стандартная (3770 мм) и удлинённая до 4515 мм, причём удлинение достигается не очень технологичным методом: распилом рамы посередине и вставкой стального лонжерона-удлинителя. Архаично? Да, но разработка абсолютно новой рамы с постоянной величиной сечения по всей её длине потребовала бы новых финансовых вложений и не позволила бы собирать машины предыдущего и нового поколения на одной нитке конвейера.
Аналогичным образом осуществляется и удлинение заднего свеса рамы на самом длинном бортовом варианте, насчитывающем в длину без малого 8 м. Величина бортовой платформы на такой машине может достигать 5,2 м. В стандартном же варианте длина кузова не дотягивает и до 4 м. В стандартном исполнении, в котором первые «ГАЗоны» и поступили в продажу, бортовая платформа со стальными бортами позаимствована у ГАЗ-3307/ -3309. В будущем будет предлагаться платформа увеличенного объёма с алюминиевыми бортами, в которую помещается 9 европалет при стандартной базе и 12 – при удлинённой. На автомобилях предыдущего модельного ряда, например, их число не превышало 6 и 10 европалет соответственно. Многочисленные фирмы по всей стране уже начали устанавливать всевозможные надстройки на шасси «ГАЗон Next». Горьковский автозавод сделал для них настоящий подарок, оставив прежними величину полезной длины рамы и точки крепления навесного оборудования.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Источник
Комбинация приборов
1. Тахометр. Указывает частоту вращения коленчатого вала двигателя в об/мин. Не допускайте длительной работы двигателя с частотой вращения свыше 3600 об/мин.
2. Указатель температуры охлаждающей жидкости двигателя. При достижении стрелкой красной зоны шкалы и загорании сигнализатора аварийно высокой температуры охлаждающей жидкости необходимо остановить двигатель и устранить причину перегрева.
3. Кнопка Режим/управления маршрутным компьютером.
Для самотестирования комбинации приборов включите приборы (положение ключа I) и через 1–2 секунды нажмите кнопку. При этом включаются сигнализаторы 2, 3, 4, 7, 9, 11, 24, 26, 27, 29 и 30, все сегменты многофункционального дисплея, стрелочные индикаторы проходят путь от минимума до максимума.
