Процесс снятия и замены
Для замены потребуются мультиметр, шлицевая отвертка и ключ на 10.
Под капотом
Для замены предохранителя в блоке C достаточно снять с него крышку, отстегнув пластиковые защелки и пальцами вытащить перегоревший элемент. Для блока A процедура сложнее:
- Нажать на фиксатор и открыть крышку МБ.
- Проверить состояние предохранителей:
- Переключить мультиметр в режим омметра.
- Приложить один щуп поочередно к каждой клемме, а второй — к г-образной металлической пластине. Если прибор покажет 1 или бесконечность, это значит, что плавкая вставка, соединенная с клеммой, перегорела.
- Открутить 5 гаек, крепящих клеммы, и отсоединить их.
- Открутить гайку со стороны блока C и нажать на пластиковый фиксатор со стороны аккумулятора.
- Снять блок силовых предохранителей.
- Установить снятые элементы в обратном порядке.
Монтажный блок предохранителей “А” в Фольксваген Поло седан
Основной монтажный блок с предохранителями расположен в панели приборов под рулевой колонкой. Для доступа к блоку нужно снять защитную декоративную крышку, потянув ее на себя (как показано на фото) преодолевая сопротивление фиксаторов. На внутренней стороне крышки расположен пинцет для замены предохранителей.
Назначение предохранителей монтажного блока “А” в Фольксваген Поло седан
| № | Сила тока, А | Наименование потребителя |
|---|---|---|
| 1 | – | Резерв |
| 2 | 10 | Подрулевые переключатели, насос омывателя ветрового стекла |
| 3 | 5 | Реле топливного насоса, блок управления двигателем |
| 4 | 2 | Подрулевые переключатели |
| 5 | – | Резерв |
| 6 | 5 | Блок управления комбинации приборов |
| 7 | 5 | Регулятор направления пучков света фар, фонари подсветки номерного знака |
| 8 | 10 | Форсунки или резерв |
| 9 | 5/7,5 | Блок управления ABS, выключатель ASR/ESP, подрулевые переключатели |
| 10 | 5 | Датчик скорости автомобиля, селектор автоматической коробки передач, блок управления электропакетом, выключатель зажигания |
| 11 | 5 | Регулятор направления пучков света фар, мотор-редукторы в блок-фарах |
| 12 | 5 | Регулятор электроприводов наружных зеркал |
| 13 | 15 | Блок управления автоматической коробки передач, многофункциональный переключатель автоматической коробки передач, селектор автоматической коробки передач |
| 14 | 5 | Блок управления подушками безопасности |
| 15 | 5 | Элементы обогрева жиклеров омывателя ветрового стекла |
| 16 | 5 | Блок управления парктроника |
| 17 | 15/10 | Элементы подогрева датчиков концентрации кислорода, клапан продувки адсорбера |
| 18 | 5 | Блок управления комбинации приборов, лампа противотуманного света в левом заднем фонаре |
| 19 | 5 | Реле стояночных огней, головное устройство звуковоспроизведения, блок управления электропакетом, выключатель зажигания |
| 20 | 5 | Блок управления комбинации приборов, подрулевые переключатели |
| 21 | 10 | Блок управления электропакетом, лампы направленного света, плафон освещения салонас задержкой выключения, плафон освещения багажника |
| 22 | 5 | Диагностический разъем, блок управления кондиционером, блок управления климат-контролем,электромагнит блокировки ключа в выключателе зажигания |
| 23 | 7,5 | Блок управления электропакетом, блок управления двигателя, блок управления автоматической коробки передач, переключатель автоматической коробки передач (ручной режим) |
| 24 | 5 | Блок управления электропакетом, элементы обогрева наружных зеркал |
| 25 | 5 | Датчик давления хладагента, реле компрессора кондиционера, блок управления вентилятора системы охлаждения, блок управления кондиционером, диагностический разъём, блок управления отоплением и вентиляцией |
| 26 | 7,5 | Блок управления усилителя рулевого управления |
| 27 | 5 | Выключатель лампы света заднего хода в правом заднем фонаре |
| 28 | – | Резерв |
| 29 | – | Резерв |
| 30 | – | Резерв |
| 31 | – | Резерв |
| 32 | 10 | Топливный насос или резерв |
| 33 | 5 | Датчик положения педали сцепления, выключатель сигналов торможения |
| 34 | 7,5 | Правая блок-фара (дальний свет) |
| 35 | 10 | Блок управления двигателя |
| 36 | 10/15 | Топливный насос или форсунки |
| 37 | 25 | Регулятор подогрева сиденья водителя, регулятор подогрева сиденья переднего пассажира,блок управления подогрева передних сидений |
| 38 | 7,5 | Левая блок-фара (дальний свет), блок управления комбинации приборов |
| 39 | 10 | Правая блок-фара (ближний свет) |
| 40 | 30 | Переключатель вентилятора отопителя, блок управления вентилятора отопителя |
| 41 | – | Резерв |
| 42 | 15 | Прикуриватель |
| 43 | 15 | Блок управления электропакета, лампы указателей поворота, лампы сигналов торможения |
| 44 | 15 | Ультразвуковой датчик охранной сигнализации, сирена охранной сигнализации |
| 45 | 15 | Блок управления навигационной системы, головное устройство звуковоспроизведения, блок управлениямультимедийной системы |
| 46 | 20 | Блок управления электропакетом (звуковой сигнал высокого тона) |
| 47 | 20 | Блок управления электропакетом (электродвигатель стеклоочистителей) |
| 48 | 25 | Блок управления электропакетом (центральный замок, электропривод лючка горловины топливного бака) |
| 49 | 5 | Блок управления электропакетом (лампа света заднего хода в правом заднем фонаре) |
| 50 | 25 | Блок управления двери водителя |
| 51 | 25 | Блок управления двери переднего пассажира |
| 52 | 30 | Блок управления левой задней двери, блок управления правой задней двери |
| 53 | 30 | Блок управления электропакетом (элемент обогрева заднего стекла) |
| 54 | 15 | Противотуманные фары |
| 55 | 15 | Катушки зажигания |
| 56 | 40 | Реле обогрева ветрового стекла |
| 57 | 5 | Лампы габаритного света в левой блок-фаре и левом заднем фонаре |
| 58 | 5 | Лампы габаритного света в правой блок-фаре и правом заднем фонаре |
| 59 | 10 | Левая блок-фара (ближний свет) |
| 60 | – | Резерв |
Пассажирский салон
Автомобиль с левым рулем:
Потяните за крышку и потяните в направлении стрелки → Рис. 1. Для установки: Совместите крышку с противоположной стороной и сложите ее в направлении, противоположном стрелке, до щелчка.
Автомобиль с правым рулем: открытие блока предохранителей в приборной панели. Откройте перчаточный ящик и при необходимости опорожните его. Вставьте амортизатор в отверстие держателя и потяните в сторону → рис. 21. Сдвиньте защелки вверх в направлении стрелки, при этом открывая вещевой ящик дальше → рис. 2 2. Для установки: сдвиньте перчаточный ящик на место. Вставьте амортизатор в отверстие в держателе и сдвиньте его вверх до щелчка
Осторожно подтолкните перчаточный ящик вперед, чтобы не допустить сопротивления язычкам
| Номер | Описание | Амперы |
|---|---|---|
| F1 | Блок управления прицепом | 20А |
| F4 | Выключатель | 10А, АТО |
| F5 | Электрическая стеклянная крыша | 30А, АТО |
| F6 | Центральный замок | 40А, АТО |
| F8 | Регулировка воздуходувки | 30А, АТО |
| F10 | Электропроводка прицепа | 20А, АТО |
| F19 | Информационно-развлекательная система (автомобильные развлечения) | 25А, АТО |
| F20 | Для обогрева заднего стекла | 30А, АТО |
| F28 | Противоугонная сигнализация | 7,5 А, ATO |
| F29 | Противоугонная сигнализация | 7,5 А, ATO |
| F31 | Блок отопления и кондиционирования; | 7,5 А, MINI |
| F43 | Стеклоочиститель заднего стекла | 15А, МИНИ |
| F49 | Свет внешнего переднего левого | 15А, МИНИ |
| F50 | Свет внешнего переднего правого | 15А, МИНИ |
| F52 | Свет внешней задней левой | 7,5 А MINI |
| F54 | Свет внешнего заднего правого | 7,5 А MINI |
| F55 | Легче; | 20А, АТО |
| F60 | Контроллер прицепа, правый (патрон предохранителя) | 30А |
| F61 | Контроллер прицепа, левый (патронный предохранитель) | 30А |
Электрические окна можно защитить автоматическими выключателями. Они снова включаются автоматически через несколько секунд после перегрузки, например, замороженных окон.
Проблемы
Нередко в сети можно встретить комментарии автолюбителей, жалующихся на постоянные поломки прикуривателя. В большинстве случаев возникают по вине самого водителя. Автолюбители устанавливают в гнездо всевозможные гаджеты и приборы, перегружающие цепь. Особенно это проявляется на авто 2013 и более ранних годов. Штатная проводка не подразумевает использования прибора не по назначению.
Обычно механики обнаруживают неисправности:
- перегорание предохранителя;
- повреждение проводки;
- оплавление самого устройства.
Как определить, что предохранитель перегорел

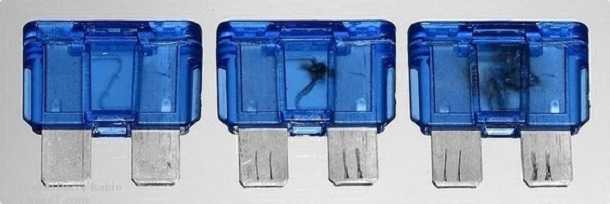

На фото выше представлен внешний вид штатных вставок авто 2014 года. Крайний слева – исправен. Остальные два выведены из строя. В зависимости от производителя, вставки могут быть прозрачными или со специальным смотровым вырезом. Разновидность корпуса не принципиальна – форм фактор остается единым.
Замена предохранителя прикуривателя
Чтобы поменять штатный элемент достаточно выполнить простую последовательность действий.
- Открыть крышку монтажного блока.
- Найти требуемый элемент, и используя специальный пинцет, вынуть его с посадочного места.
- Установить новую вставку в обратной последовательности.
Ремонт прикуривателя
Штатное устройство представляет собой разборный модуль – по сути его можно починить при обнаружении неисправности. На VW Поло агрегат можно не ремонтировать. Детали продаются в сборе и стоят дешево.
Обычно деталь целиком снимается с машины и меняется на заведомо исправную.
Причины поломки прикуривателя
Среди распространенных оказий выделяются факторы.
- Использование прибора не по назначению. Отдельные водители нередко применяют прибор в качестве зарядки или источника питания мощных потребителей. Устройство не выдерживает нагрузки и выходит из строя.
- Короткое замыкание в сети. Попадание воды, повреждение проводки и расшатывание контактов провоцирует замыкание цепей и отказ блока.
- Небрежное использование устройства. Каждый агрегат требуется эксплуатировать аккуратно. Со временем крепежи и тело прибора могут деформироваться.
Как снять и разобрать прикуриватель
Принцип процедуры одинаков для авто 2011-2016 годов. Суть заключается в том, что конструкция детали достаточно примитивна и не требует доработки.
Чтобы разобрать прикуриватель потребуется выполнить последовательность действий.
-
- Обесточить автомобиль.
- Используя специальный инструмент или «самопальную приспособу» отжать клеммы креплений сердцевины.
После этого следует вынуть прикуриватель из пластикового гнезда.
- Далее потребуется отсоединить клемму контактной группы и демонтировать устройство.
- Следующий этап – снятие пластикового корпуса устройства. Для этого нужно взять шило или тонкую отвертку и поддеть разжимные фиксаторы.
- После этого гнездо можно снять и отключить контакты от лампочки подсветки.
Устранение проблем в цепочке питания
На авто 2019 года некоторые пользователи столкнулись с проблемой неполадок в магистрали прикуривателя. Аналогично неисправности могут появиться и в более старых авто.
Чтобы найти и устранить неисправность следует полностью проверить всю цепь. Начинается процедура с диагностики предохранителя. Далее диагностируется силовая магистраль и сам прикуриватель.
Меняем лампочку подсветки
В редких случаях на прикуривателе перегорает подсветка. Чтобы заменить лампу осветителя потребуется демонтировать устройство и разобрать его корпус. Внутри используется стандартная лампа достаточно распространенного типоразмера.
Процесс снятия и замены
Для замены потребуются мультиметр, шлицевая отвертка и ключ на 10.
Под капотом
Для замены предохранителя в блоке C достаточно снять с него крышку, отстегнув пластиковые защелки и пальцами вытащить перегоревший элемент. Для блока A процедура сложнее:
- Нажать на фиксатор и открыть крышку МБ.
- Проверить состояние предохранителей:
- Переключить мультиметр в режим омметра.
- Приложить один щуп поочередно к каждой клемме, а второй — к г-образной металлической пластине. Если прибор покажет 1 или бесконечность, это значит, что плавкая вставка, соединенная с клеммой, перегорела.
- Открутить 5 гаек, крепящих клеммы, и отсоединить их.
- Открутить гайку со стороны блока C и нажать на пластиковый фиксатор со стороны аккумулятора.
- Снять блок силовых предохранителей.
- Установить снятые элементы в обратном порядке.
Процесс снятия и замены
Для замены потребуются мультиметр, шлицевая отвертка и ключ на 10.
Под капотом
Для замены предохранителя в блоке C достаточно снять с него крышку, отстегнув пластиковые защелки и пальцами вытащить перегоревший элемент. Для блока A процедура сложнее:
- Нажать на фиксатор и открыть крышку МБ.
- Проверить состояние предохранителей:
- Переключить мультиметр в режим омметра.
- Приложить один щуп поочередно к каждой клемме, а второй — к г-образной металлической пластине. Если прибор покажет 1 или бесконечность, это значит, что плавкая вставка, соединенная с клеммой, перегорела.
- Открутить 5 гаек, крепящих клеммы, и отсоединить их.
- Открутить гайку со стороны блока C и нажать на пластиковый фиксатор со стороны аккумулятора.
- Снять блок силовых предохранителей.
- Установить снятые элементы в обратном порядке.
Проблемы
Особенно это проявляется на авто 2013 и более ранних годов. Штатная проводка не подразумевает использования прибора не по назначению.
Обычно механики обнаруживают неисправности:
- перегорание предохранителя;
- повреждение проводки;
- оплавление самого устройства.
Как определить, что предохранитель перегорел
На фото выше представлен внешний вид штатных вставок авто 2014 года. Крайний слева – исправен. Остальные два выведены из строя.
В зависимости от производителя, вставки могут быть прозрачными или со специальным смотровым вырезом. Разновидность корпуса не принципиальна – форм фактор остается единым.
Замена предохранителя прикуривателя
Чтобы поменять штатный элемент достаточно выполнить простую последовательность действий.
- Открыть крышку монтажного блока.
- Найти требуемый элемент, и используя специальный пинцет, вынуть его с посадочного места.
- Установить новую вставку в обратной последовательности.

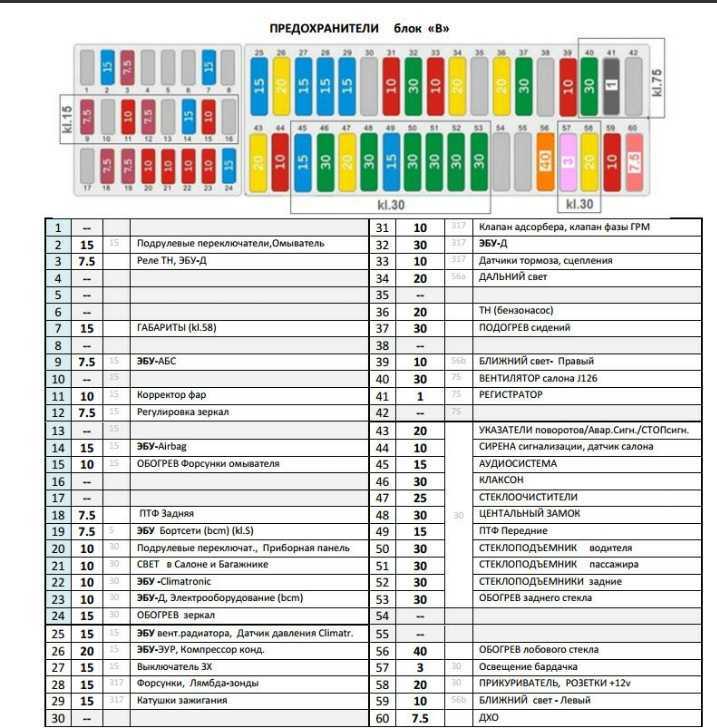

Блок «B» и блок реле панели приборов
Блок предохранителей большего размера B расположен в салоне автомобиля. Он расположен под рулевой колонкой. Доступ не сложный. Просто опустите крышку, и кунжут откроется. Для удобства работы с приборами в гнездо монтажного блока седана Volkswagen Polo вмонтирован небольшой пинцет.
Макет выглядит немного более запутанным, чем предыдущие конфигурации. Поэтому, если вам предстоит заниматься заменой «заглушек» в блоке, лучше иметь под рукой чертеж с подробным обозначением каждого элемента.
Сразу стоит отметить предохранители, которые «идут» в резерв: 1.5.28−31.41.60. Кроме того, слоты можно «зарезервировать»: 8 и 32. «Отто» можно использовать для защиты форсунок двигателя и разъема «32» для топливного насоса.
К осветительным приборам относится группа устройств, потребляющих большое количество энергии:
- контакт «21 °» отвечает за внутреннее освещение и багажное отделение (10А).
- Выключатель фонарей заднего хода в правом фонаре отключается благодаря прорези 27 (5A).
- «Туман» — 54 (15А).
- Стоп-сигналы и указатели поворота — 43 (15А).
- Габариты левой фары и левого заднего фонаря — 57 (5А).
- Правая фара: дальний свет — 34 (7,5 А), ближний свет — 39 (10 А).
- Задний противотуманный фонарь — гнездо 18 (5А).
- Левая фара: дальний свет — 38 (7,5 А), ближний свет — 59 (10 А).
- Направление лучей фар определяется специальными регуляторами. Для них используются два предохранителя: «седьмой» (также проверяет свечение цифр) и «одиннадцатый» (запускает мотор-редукторы в фарах). Оба элемента имеют силу тока 5А.
- Габариты правой фары и правого заднего фонаря — 58 (5А).
Одновременно двигателем и приводом управляют несколько предохранителей: 3 (5 А), 13 (15 А) и 23 (7,5 А). В электрическую схему блока управления входят предохранители, контролирующие различные функции автомобиля. В эту группу могут входить:
- Реле габаритных огней и основной блок звуковоспроизведения 19 (5А).
- Подогрев зеркал заднего вида — 24 (5А).
- Центральный замок и наливная горловина топливного бака — 48 (25А).
- Электродвигатель омывателя лобового стекла — 47 (20А).
- Обогрев заднего стекла — 53 (30А).
- Подогрев сидений — 37 (25А).
- АКПП и переключатель скоростей — 13 (15А).
- Звуковой сигнал — 46 (20А).
- Датчик скорости, выключатель зажигания и селектор автомат — паз 10 (5А).
- Подогрев лобового стекла — 56 (40А).
Большую группу составляют «заглушки», защищающие систему отопления и кондиционирования: 22 (5А), 25 (5А) и 40 (30А). Переключатели на рулевой колонке включают следующие предохранители: 2 (10А), 4 (2А), 20 (5А).
Важным условием при замене контактов является сила тока, которую необходимо соблюдать во время процедуры. Другими словами, в разъем нельзя вставить перемычку, рассчитанную на другую силу тока. Также категорически запрещено использовать плоды «кустарных» разработок. Сами «самоделки» сгорят, и часть электронного оборудования седана Polo тоже «заберет» с собой. А в худшем случае — пожар, который может оставить владельца немецкой машины ни с чем.

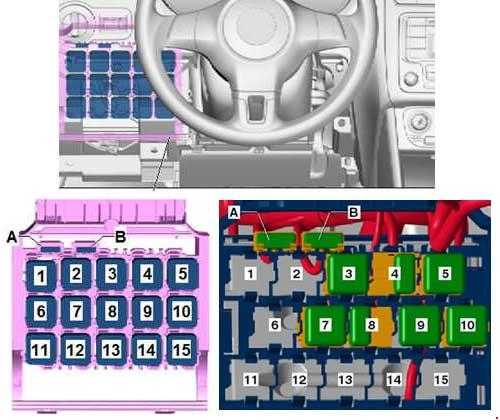

Наконец, последний блок проводки автомобиля — реле, расположенное сбоку на приборной панели. Чтобы снять ее с панели, нужно приподнять боковую крышку плоской отверткой и снять ее. Раскачиваем прибор из стороны в сторону и аккуратно вытаскиваем из отверстия.
Реле имеет 15 контактов. Последние пять в цепочке не используются. Остальное отвечает за работу стартера, отопителя «лобовуха», топливного насоса, ближнего света фар, компрессора кондиционера и так далее. Если источник проблемы возник в этом ящике, мы находим сломанный контакт и меняем на нем необходимое реле.
Таким образом, можно сделать два вывода. Во-первых, при выходе из строя одного из узлов автомобиля в первую очередь следует осмотреть блоки предохранителей и реле — возможно, причина неисправности кроется в их зоне видимости. Это сэкономит деньги, потраченные на услуги специалистов на АЗС. Во-вторых, замена сгоревших элементов не вызовет проблем даже у начинающего «знатока поло»
Важно только иметь под рукой схему «пробок»
Предохранители и реле в салоне Фольксваген Поло седан
Блок предохранителей расположен у ног водителя, в нижней части панели приборов, под рулевым колесом. Блок закрывается защитной крышкой, внутри которой обычно находится цепь для блока предохранителей.

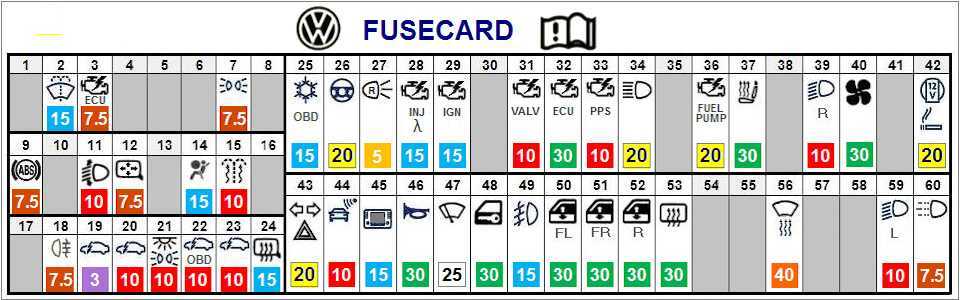

Обозначение предохранителей с крышки блока
Описание
| 1 | Бронировать |
| 2 | 10 / 15A Выключатели на рулевой колонке, насос омывателя, электродвигатель заднего стеклоочистителя стакан |
| 3 | 5 / 7.5A Реле топливного насоса, блок управления двигателем |
| 4 | 7.5A Переключатели на рулевом колесе |
| 5 | Бронировать |
| 6 | 5А Блок управления приборной панелью |
| 7 | 5 / 15A Регулятор направления светового луча, освещение номерного знака |
| восемь | Форсунки 10А или резерв |
| девять | Блок управления ABS 5 / 7.5A, переключатель ASR / ESP |
| 10 | 5 / 7,5 А Главный блок, датчик скорости автомобиля, селектор АКПП, блок управления трансмиссией, выключатель зажигания |
| одиннадцать | 5A Регулятор направления светового пучка, мотор-редукторы в блоках фар |
| 12 | 5A Джойстик регулировки зеркал заднего вида |
| 13 | 15A Блок управления АКП, многофункциональный переключатель АКП, селектор АКП |
| 14 | Блок управления подушками безопасности 5 / 10A |
| 15 | 5A Нагревательные элементы форсунки омывателя ветрового стекла |
| 16 | Блок управления парктроником 5 / 10А |
| 17 | 10 / 15A Лямбда- и клан-зонд обогрев системы улавливания паров топлива |
| 18 | 5 / 7,5A Блок управления в комбинации приборов, противотуманная фара в левом заднем фонаре |
| 19 | 5 / 7,5 А Реле габаритных огней, основной аудиоблок, блок управления электрооборудованием, выключатель зажигания и стартера |
| ветры | 5 / 10A Блок управления в комбинации приборов, подрулевые переключатели |
| 21 год | 10 / 15A Блок управления Powerpack, направленное освещение, освещение салона с задержкой отключения, освещение багажного отделения |
| 22 | Диагностический разъем 5 / 10А, блок управления микроклиматом, блок управления микроклиматом, соленоид блокировки ключа в замке зажигания |
| 23 | 7.5 / 10A Центральный электрический блок, блок управления двигателем, блок управления АКПП, переключатель АКПП (ручной режим) |
| 24 | 5А Блок управления силовым агрегатом, резисторы для наружных зеркал |
| 25 | 5 / 7,5A Датчик давления хладагента, реле компрессора кондиционера, блок управления вентилятором охлаждения, блок управления микроклиматом, диагностический разъем, блок управления отоплением и вентиляцией, диагностический разъем |
| 26 год | 7.5 / 10A Блок управления гидроусилителем руля |
| 27 | 5 / 15A Выключатель фонарей заднего хода в правом заднем фонаре |
| 28 год | Лямбда-зонд 10А |
| 29 | Катушки зажигания 20А |
| тридцать | Электромагнитный клапан канистры 15А, насос охлаждающей жидкости, клапан переключения радиатора рециркуляция выхлопных газов |
| 31 год | Форсунка цилиндра 10А |
| 32 | 10А Топливный насос, 30А Блок управления двигателем |
| 33 | 5A Датчик положения педали сцепления, выключатель стоп-сигнала 10A Блок управления вентилятором радиатора |
| 34 | 7.5A Правый блок — фара (дальний свет) 20A Дальний свет |
| 35 год | 10А Блок управления двигателем |
| 36 | 10 / 15A Топливный насос или форсунки 20A Реле подачи топлива в головку шоссе |
| 37 | 25A Контроллер обогрева сиденья водителя, контроллер обогрева сиденья переднего пассажира, контроллер обогрева переднего сиденья |
| 38 | 7.5А Левый блок — фара (дальний свет), блок управления щитком приборов 30А Блок управления АКПП |
| 39 | 10 / 15A Правая фара (ближний свет) |
| 40 | 30A Выключатель вентилятора отопителя, блок управления вентилятором отопителя |
| 41 год | Электродвигатель заднего стеклоочистителя 15А стакан |
| 42 | Предохранитель прикуривателя 15 / 20A Volkswagen Polo Sedan |
| 43 год | 15 / 20A Блок управления электропакетом, указатели поворота, сигнальные лампы тормозной системы |
| 44 год | Ультразвуковой датчик кражи 15А, противоугонная сирена |
| 45 | 15 / 30A Блок управления навигацией, главный аудиоблок, блок управления мультимедийной системы |
| 46 | 20 / 30A Блок управления блоком питания (звуковой сигнал) |
| 47 | 20 / 30A Электроагрегат (электродвигатель стеклоочистителя) |
| 48 | 25A / 30A Центральный замок, Привод замка двери багажного отделения, Электродвигатель люка топливного бака |
| 49 | 5 / 15A Фонарь заднего хода |
| 50 | 25 / 30A Блок управления двери водителя |
| 51 | 25 / 30A Блок управления дверью переднего пассажира |
| 52 | 30A Блок управления задней левой дверью, Блок управления задней правой дверью |
| 53 | 30А Обогрев заднего стекла |
| 54 | 15A Противотуманная фара |
| 55 | Катушки зажигания 15А |
| 56 | Реле обогрева лобового стекла 40А |
| 57 год | 5 / 7,5 А Боковые лампы в левой фаре и в левом заднем фонаре |
| 58 | 5 / 7,5 А Боковые лампы в правой фаре и в правом заднем фонаре |
| 59 | 10 / 15А Левый замок — фара (ближний свет) |
| 60 | Дневные ходовые огни 15А |
Реле в салоне расположены внутри панели управления. Для доступа к нему необходимо снять крышку с торца панели управления со стороны водителя.
Схема блоков предохранителей на Фольксвагене Поло Седане
На VW Polo Sedan используются предохранители типа мини с ножевыми контактами. Проволочная спираль находится в полупрозрачном пластиковом корпусе, окрашенном в соответствии с номиналом. В подкапотном пространстве располагаются силовые плавкие вставки.
Авто 2011–2013 годов
На салонной плате седанов 2011–2013 гг. выпуска стоят перемычки, обеспечивающие защиту следующим устройствам:
- дальнему и ближнему свету;
- подрулевым переключателям;
- габаритам;
- противотуманным фарам;
- кнопкам на многофункциональном рулевом колесе;
- обогреву заднего стекла;
- корректору фар;
- БУ дверями;
- очистителю и омывателю лобового стекла;
- подсветке ГРЗ;
- замку на лючке топливного бака;
- АБС;
- звуковому сигналу;
- стартеру;
- центральному замку;
- системе зажигания;
- плафону на потолке салона;
- электроприводу наружных зеркал;
- прикуривателю;
- кондиционеру;
- датчику скорости;
- кондиционеру;
- центральному замку;
- магнитоле;
- фонарям заднего хода;
- головному аудиоустройству;
- циркуляционному насосу охлаждающей жидкости;
- стоп-сигналам;
- приборам и индикаторам на панели в салоне и т.д.
Предохранители на салонной плате автомобилей, выпущенных в 2011–2013 гг.

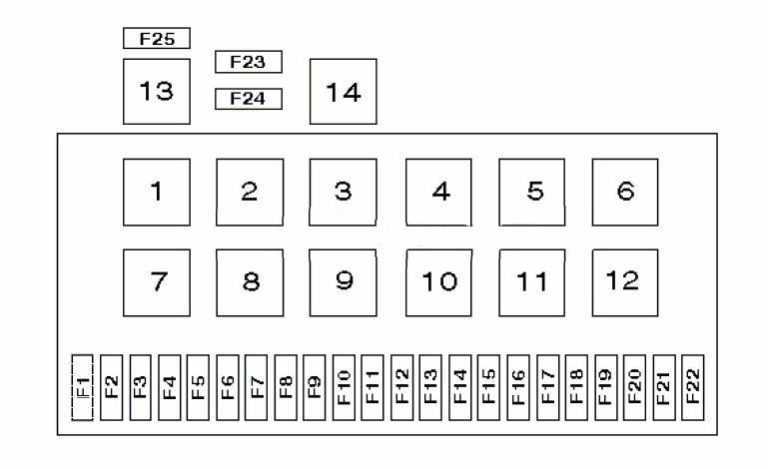

На торцевой плате можно увидеть реле, подающие напряжение к такому электрооборудованию:
- бензонасосу;
- стартеру;
- разгрузочному контакту;
- климатической установке.
В подкапотном пространстве стоят предохранители, подключенные к следующему электрооборудованию:
- вентилятору охлаждения радиатора;
- генератору;
- топливному насосу;
- габаритным огням;
- свечам накаливания;
- АБС;
- ближнему свету.
Предохранители, размещенные в подкапотном пространстве.
Поло Седан 2014–2017 годов
На Volkswagen Polo Sedan после рестайлинга салонная плата приобрела элементы, подсоединенные к таким электроприборам:
- дневным ходовым огням;
- лямбда-зонду;
- подушкам безопасности;
- БУ Climatronic;
- блокировке ключа в замке зажигания;
- дворнику на заднем стекле;
- приточному вентилятору и др.
Таблица назначения предохранителей, расположенных на салонной плате автомобилей 2014–2017 годов.
В релейной коробке смонтированы коммутаторы, относящиеся к таким узлам и системам:
- кондиционеру;
- бензонасосу;
- модулям предохранителей в салоне и моторном отсеке и т.д.
На клемме АКБ список плавких вставок выглядит так:
Схема предохранителей на клемме АКБ.
Автомобили 2021 года и старше
На автомобилях, выпущенных после 2021 г., распиновка блоков с перемычками и релейными переключателями такова:
Таблица, в которой приведены номиналы предохранителей на Volkswagen Polo Sedan, выпущенных после 2021 г.
