Блок в салоне
Находится в нижней части панели приборов.
Пример схемы. Вариант 1.
Пример схемы. Вариант 2.
Описание
| P/WDW -LH | Основной выключатель электрических стекло подъемников, блок автоматической блокировки электропривода стекло подъемника двери водителя, переключатель управления стекло подъемником правой задней двери, переключатель управления стекло подъемником двери переднего пассажира (для автомобилей с правосторонним управлением) |
| S/HTD | Выключатель подогрева сиденья переднего пассажира, выключатель подогрева сиденья водителя |
| RR WIPER | Электродвигатель стекло очистителей заднего стекла, много функциональный переключатель (переключатель управления стеклоочистителями) |
| H/LP RH | Фара правая, приборная панель (включение фар) |
| IGN 2 | Выключатель устройства регулировки угла наклона фар, датчик температуры воздуха в салоне, блок управления электронными системами кузова (BCM), блок управления кондиционером, блок правления люком, левая/ правая фары, блок плавких предохранителей и реле отсека двигателя (реле системы обогрева топливного фильтра (FFHS), реле дневных ходовых огней (DRL), реле вентилятора), блок плавких предохранителей и реле дизельного двигателя (реле нагревателя PTC 2, реле нагревателя PTC 3) |
| PCU | Предупредительный датчик топливного фильтра, датчик расхода воздуха, блок управления двигателем (ECM) (при наличии механической коробки передач), блок управления трансмиссией (PCM) (при наличии автоматической коробки передач) |
| STOP LP | Выключатель стоп-сигнала, разъем канала передачи данных (DLC), реле электропривода стеклоподъемников |
| A/BAG | Модуль датчика не пристегнутого ремня безопасности, электронный блок управления системой SRS |
| HAZARD | Выключатель аварийной сигнализации, реле аварийной сигнализации |
| SAFETY P/W | Блок автоматической блокировки электропривода стекло подъемника двери водителя |
| CLUSTER | Бортовой компьютер, приборная панель (подсветка), блок управления электронными системами кузова (BCM) |
| TCU | Выключатель повышенной передачи, генератор импульсов “A”, генератор импульсов “B”, датчик скорости автомобиля |
| IGN1 | Генератор (КАППА), блок управления электрической системой рулевого управления с усилителем (EPS), блок контроля давления в шинах |
| ABS | Переключатель электронной системы стабилизации курсовой устойчивости (ESP), датчик угла поворота рулевого колеса, блок управления анти блокировочной тормозной системой (ABS), блок управления системой ESP, датчик скорости рыскания, блок плавких предохранителей и реле отсека двигателя (многоцелевой контрольный разъем) |
| IGN COIL | Катушка зажигания (КАППА), катушки зажигания №№ 1 – 4 (ГАММА), конденсатор (ГАММА) |
| B/UP LP | Переключатель режимов работы трансмиссии (ГАММА), выключатель лампы заднего хода |
| A/BAG IND | Приборная панель (освещение подушек безопасности) |
| T/SIG LP | Выключатель аварийной сигнализации |
| TAIL LP LH | Реле дневных ходовых огней (DRL), лампа освещения номерного знака, левый задний комбинированный фонарь, левая фара |
| TAIL LP RH | Фара правая, правый задний комбинированный фонарь, освещение |
| ACC | Электропривод наружных зеркал заднего вида, аудиосистема, бортовой компьютер |
| C/LIGHT | Прикуриватель |
| RR FOG LP | Реле задних противотуманных фар |
| B/A HORN | Реле противоугонной сигнализации |
| DR LOCK | Реле отпирания двери багажного отделения, реле запирания/ отпирания дверей, реле полной блокировки дверей |
| FRT FOG LP | Реле передних противотуманных фар |
| FOLDING | Переключатель управления наружными зеркалами заднего вида с электроприводом |
| S/ ROOF | Блок управления люком |
| START | Блок управления двигателем (ECM) (для автомобилей с дизельным двигателем), блок плавких предохранителей и реле отсека двигателя (реле стартера, реле противоугонной сигнализации) |
Блоки в салоне
Расположение
Общая схема расположения
Назначение
- Блок предохранителей
- Блок управления электрооборудованием кузова
- Блок управления регулируемой подвеской
- Усилитель транспондера ключа
- Блок управления кондиционером
- Магнитола с дисплеем
- Блок управления противоугонной системой
- Аудио усилитель (кроме MARK LEVINSON)
- Skid Control
- Блок управления двигателем
- Распределительный блок
- Блок памяти зеркал
- Блок корректора фар
- Блок блокировки селектора коробки передач
- Центральный блок подушек безопасности
- Реле стеклоочистителя
- Реле указателей поворота
Блок предохранителей

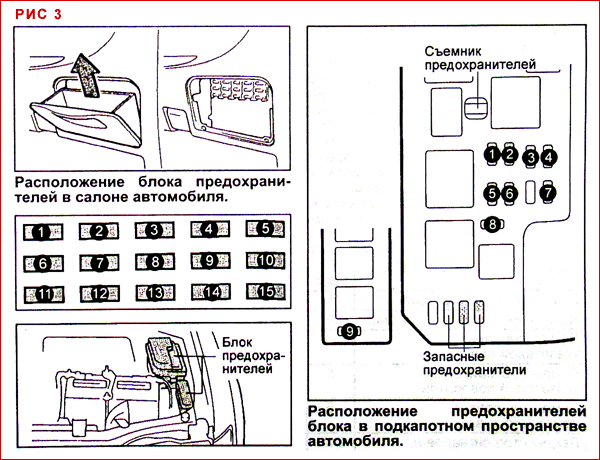

Блок предохранителей в салоне находится в нижней части панели приборов, со стороны водителя, за защитной крышкой.
Отдельно на левой стойке крепится реле указателей поворотов.

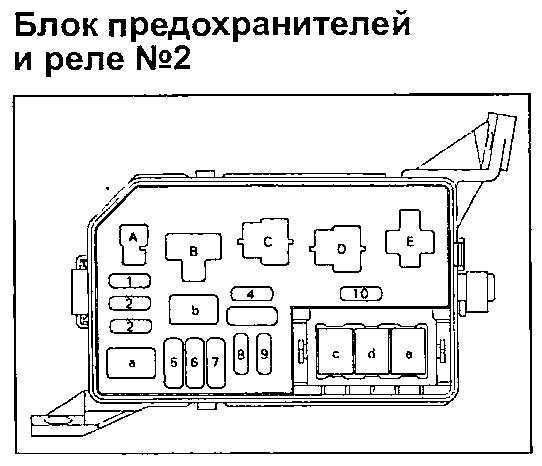

Пример схемы с крышки блока
Схема

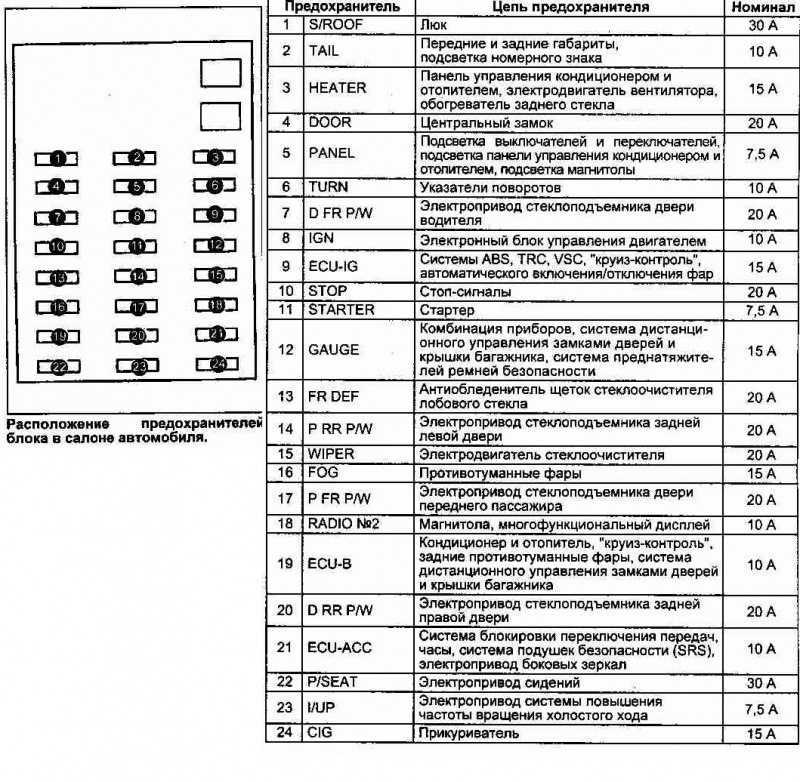

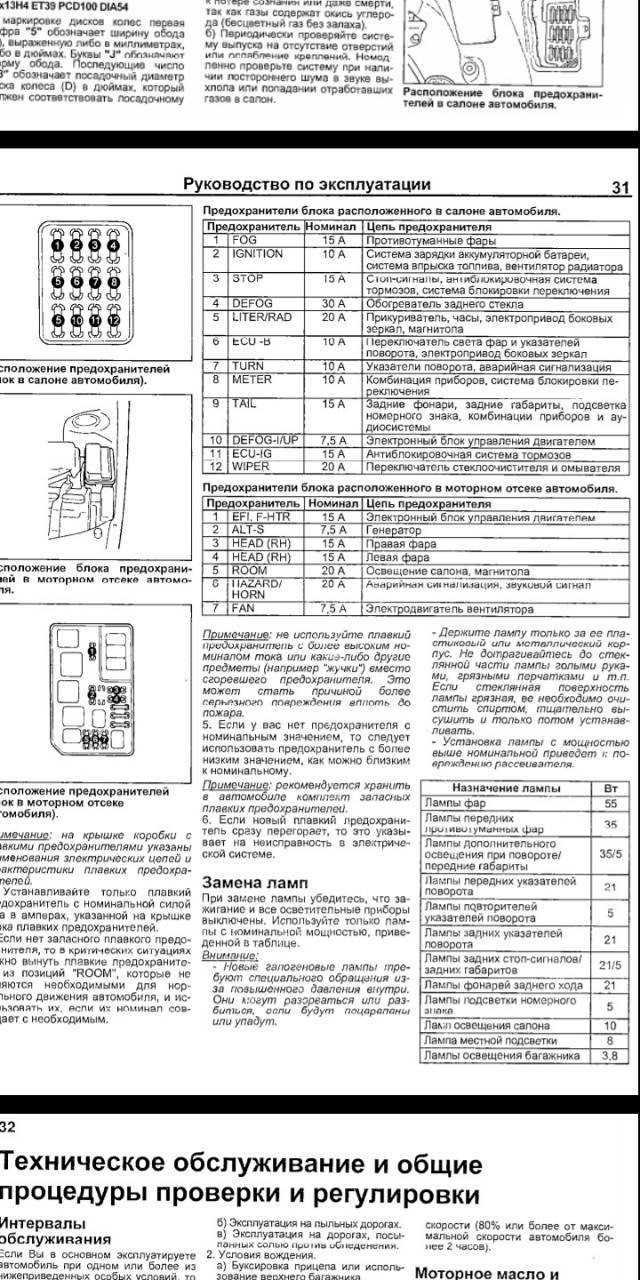

Описание предохранителей
| 1 | 10А ECU−B – Анти блокировочная тормозная система, кондиционер, часы, комбинация приборов, круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем, иммобилайзер, фары, освещение салона, зуммер ключа зажигания, автоматическое отключение указателей поворота, люк, блок управления электро оборудованием кузова, аудиосистема, навигация, стеклоподъемники, зуммер ремня безопасности, противоугонная система, центральный замок, блок управления центральным замком, система стабилизации автомобиля |
| 2 | 7,5А DOME – Подсветка замка зажигания, освещение салона, персональное освещение, подсветка косметического зеркала, блок управления гаражными воротами, часы, дисплей наружной температуры, мульти – информационный дисплей |
| 3 | 15А CIG – Прикуриватель |
| 4 | 5А ECU−ACC – Часы, комбинация приборов, блок управления электрооборудованием кузова, блок управления зеркалами |
| 5 | 10А RAD NO.2 – Аудиосистема, навигация |
| 6 | 15А POWER POINT – Розетка |
| 7 | 20А RAD NO.1 – Аудиосистема, навигация |
| 8 | 10А GAUGE1 – Комбинация приборов, часы, датчик наружной температуры, мульти – информационный дисплей, блокировка селектора коробки передач, зуммер (индикатор) ремня безопасности |
| 9 | 10А ECU−IG – Анти блокировочная тормозная система, автоматическое управление освещением, фары, освещение салона, зуммер ключа зажигания, люк, блок управления электро оборудованием кузова, стекло подъемники, противоугонная система, центральный замок, |
| 10 | 25А WIPER – Стеклоочиститель |
| 11 | 10А HTR – Кондиционер |
| 12 | 10А MIR HTR – Подогрев зеркал |
| 13 | 5А AM1 – Система запуска |
| 14 | 15А FOG – Передний противотуманный свет |
| 15 | 15А SUN−SHADE – Задняя шторка |
| 16 | 10A GAUGE2 – Внутреннее зеркало с автоматическим затемнением, компас, люк, лампы заднего хода, индикатор автоматической коробки передач, круиз-контроль |
| 17 | 10A PANEL – Освещение перчаточного ящика, часы, дисплей наружной температуры, мульти – информационный дисплей, подсветка комбинации приборов, индикатор овердрайва |
| 18 | 10A TAIL – Габаритный свет, освещение номерного знака |
| 19 | 20A PWR NO.4 – Задний левый стеклоподъемник |
| 20 | 20A PWR NO.2 – Стеклоподъемник с водительской стороны, блокировка пассажирской двери |
| 21 | 7,5A OBD – Диагностический разъем |
| 22 | 20A SEAT HTR – Подогрев сидений |
| 23 | 15A WASHER – Омыватель лобового стекла |
| 24 | 10A FAN RLY – Вентилятор системы охлаждения |
| 25 | 15A STOP – Лампы стоп-сигнала, дополнительный стоп-сигнал, анти блокировочная тормозная система, круиз-контроль |
| 26 | 5A FUEL OPEN – Лючок бензобака |
| 27 | 25A DOOR NO.2 – Блок управления электро оборудованием кузова (центральный замок, беспроводная система дистанционного управления, автоматическая блокировка дверей) |
| 28 | 25A AMP – Усилитель |
| 29 | 20A PWR NO.3 – Задний правый стекло подъемник |
| 30 | 30A PWR SEAT – Сиденья с электроприводом |
| 31 | 30A PWR NO.1 – Стекло подъемник с водительской стороны, блокировка водительской двери, люк |
| 32 | 40A DEF – Обогрев заднего стекла |
С обратной стороны блока могут крепиться некоторые реле.
Расшифровка реле
| R1 | Противотуманный свет |
| R2 | Габаритный свет |
| R3 | Вспомогательное реле |
| R4 | Обогрев заднего стекла |
| R5 | Зажигание |
| R6 | Стекло подъемники |
Дополнительные элементы
Схема
Обозначение
- Распределительный блок
- Блок управления люком
- Блок управления в передней пассажирской двери
- Блок управления в задней правой двери
- Реле задней солнцезащитной шторки
- Аудио усилитель (MARK LEVINSON)
- Блок управления навигацией
- Блок управления телефоном
- Блок контроля неисправности ламп
- Блок управления в задней левой двери
- Блок управления в передней водительской двери
Реле и предохранители Дэу Нексия со схемами блоков
За низкие обороты кулера отвечает элемент К7. Он первым вступает в работу и гораздо чаще выходит из строя. Отдельные модификации Нексии оборудованы электрическими подъемниками боковых стекол. В году производитель стал монтировать блоки по умолчанию.
Изготовитель не учитывает, что фабричные клавиши не могут долго служить в предохранители нексия повышенной нагрузки. Для повышения долговечности отдельные владельцы монтируют в схему системы включения через специальное реле. Зарядил аккумулятор,поменял генератор завел, скинул коему заглохла. Вчем причина не знаю. Подскажите пожалуйста, предохранитель который отвечает за приборную панель спидометр за предохранители нексия какой.
Предохранители нексия то шум какой-то хочу проверить. А так машина очень хорошая. Здравствуйте у меня перестала работат спидометр предохранитель не могу найти от спидометра не подскажите? Из-за малого сечения провода с предохранители нексия узбеки ,она плавится и выходит из строя.
В следствии чего,перестают работать приборы,или вообще не заводится. После того,как я поменял 4 или 5-ую по счёту,отдал машину автоэлектрикам,они мне её разгрузили. В р.
Блок предохранителей Daewoo Nexia N100
Предохранители Daewoo Nexia N, — Рассмотрены схемы Дэу Нексия Н 2-го поколения,, предохранители нексия,года выпуска В салоне. Стартер Daewoo Nexia N Предохранители и реле Daewoo Nubira 1 J, J- Замена стартера Daewoo Nexia N Спасибо большое. А где F3? Если не работает звуковой сигнал, проверьте предохранитель и предохранители нексия в предохранители нексия гнезде, а также реле.
Если частота сигнала изменилась или сигнал пропал вообще, скорее всего дело в проводке к одному из клаксонов. Проверьте контакты и провода у гудков, сняв решётку радиатора, обычно они перегнивают из-за влаги.
Также проверьте подрулевой контакт кнопки включения звукового сигнала и её механизм. Если на высоких температурах перестал предохранители нексия электровентилятор радиатора, проверьте исправность реле и их контактов.
Проверьте датчик вентилятора, отключите от него контакты и замкните их, вентилятор должен предохранители нексия. Или подайте напряжение 12 В напрямую на разъём вентилятора, проверив тем самым исправность его электродвигателя, проверьте этот разъём подключения проводов к вентилятору на предмет окисления контактов.
Если двигатель вентилятора работает, дело может быть в предохранителе и реле, предохранители нексия, термостате и датчике температуры охлаждающей жидкости. Предохранители нексия 20 А — свет в салоне, свет в багажнике, электропривод антенны.
Если свет в плафоне около зеркала заднего вида не работает только в положении предохранители нексия, проверьте концевые выключатели в дверях и проводку, а также сам переключатель режимов света. Проводка от концевых выключателей соединяется в жгут в пороге двери водителя или под водительским сиденьем, проверьте целлостность всех проводов.
Если свет не работает ни в одном из режимов, проверьте исправность лампы и переключателя в плафоне. Если не работает свет в багажнике, проверьте лампу с левой стороны багажника, контакты плафона и проводку.
Если у предохранители нексия перестали работать стеклоподъёмники, предохранители нексия всего дело предохранители нексия проводке. Проверьте провода, идущие в двери, не сломались ли они в местах сгиба в гофрах-резинкахстандартная болезнь многих моделей Нексии.
Также проверьте работоспособность моторов, подав на них напряжение 12 В и состояние щёток в. Если не работает один стеклоподъёмник, дело может быть также в проводке двери или в кнопке управления стеклоподъёмником, проверьте её контакты и исправность. Также проверьте сам механизм в двери на отсутствие дефектов и заеданий, состояние шестерёнки и троса.
Причина может быть и в водительском блоке управления стеклоподъёмниками. Проверьте его на отсутствие короткого замыкания. Если стало перекашивать стекло, из-за чего стеклоподъёмник с ним не предохранители нексия, попробуйте полностью опустить стекло и смазать уплотнительные резиновые планки предохранители нексия WD или силиконом.
