Правила замены предохранителей
Для замены перегоревшего предохранителя или вышедшего из строя реле требуется обесточить соответствующую цепь электросистемы автомобиля (выключить зажигание или снять клемму с аккумулятора), открыть монтажный блок и вынуть неисправную деталь из клемм. Для удобства пользования некоторые наборы предохранителей комплектуются специальными щипчиками из пластика, которые облегчают демонтаж.
Также необходимо помнить несколько правил, которые помогут избежать повреждений электрической системы Дэу Нексия:
- Нельзя применять предохранители с большим номиналом силы тока, чем указанный в руководстве по эксплуатации. Это может вызвать перегорание контактных дорожек на печатной плате блока, поломку конечных энергопотребителей и даже возгорание автомобиля.
- Категорически запрещено заменять предохранители металлическими перемычками или замыкать ножки сгоревших предохранителей проволокой накоротко.
- Не стоит экономить на покупке предохранителей, так как изделия сомнительного качества из нижнего ценового диапазона зачастую не соответствуют номиналу, указанному на корпусе, и, следовательно, не выполняют защитную функцию.

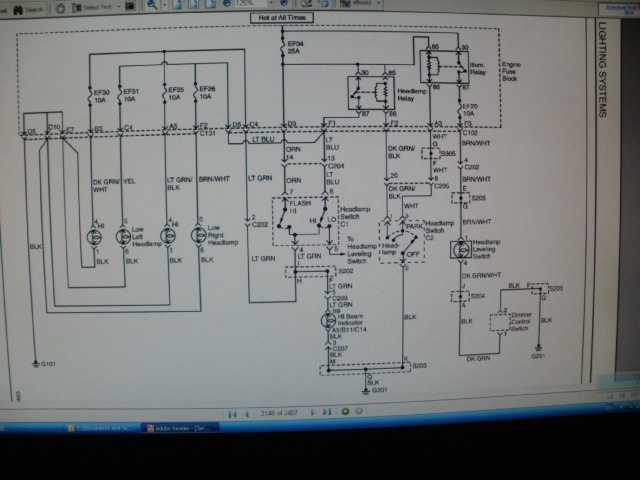

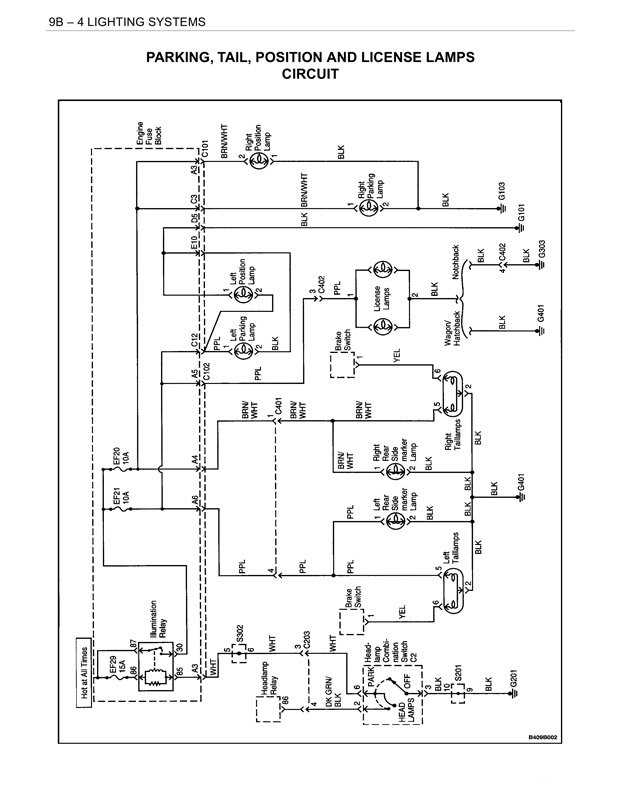

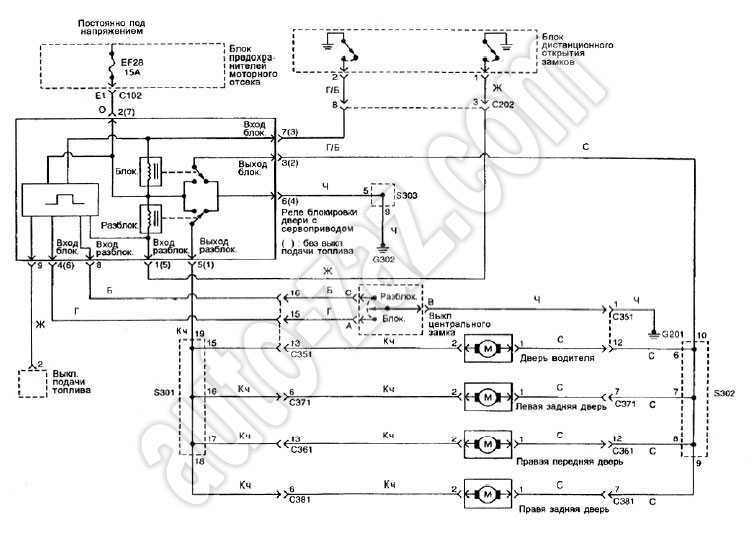

Эл схема дэу нубира
Техническая документация по ремонту автомобилей Daewoo Nubira ( все годы выпуска) Бесплатно, без регистрации и СМС
Руководство по ремонту, эксплуатации и техническому обслуживанию Daewoo Nubira
— полные технические характеристик
— устранение неисправностей Daewoo Nubira
— цветные электросхемы Daewoo Nubira СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Руководство по эксплуатации Daewoo Nubira — полные технические характеристики Daewoo Nubira — особенности эксплуатации
— цветные электросхемы СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Руководство по ремонту Daewoo Nubira в фотографиях — полные технические характеристики
— особенности эксплуатации Daewoo Nubira — устранение неисправностей в фотографиях своими руками — более 1980 фотографий процесса ремонта СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Каталог деталей и сборочных единиц Daewoo Nubira — таблица взаимозаменяемости деталей автомобилей
— предназначен для работников СТО и владельцев автомобилей Daewoo Nubira — каталог деталей Daewoo Nubira СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Подробная электросхема Daewoo Nubira — полное описание электрооборудования Daewoo Nubira , подробная интерактивная электрическая схема Daewoo Nubira — подробно описан алгоритм поиска неисправностей электрооборудования (стартер, генератор, система зажигания, впрыск, инжектор) — подробная схема электрооборудования ( электро схема ) Daewoo Nubira — распиновка разъемов электрических, распиновка электро проводки Daewoo Nubira СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Руководство по ремонту двигателя Daewoo Nubira — полные технические характеристики двигателя Daewoo Nubira — особенности конструкции и ремонта двигателя Daewoo Nubira — подробное описание процессов разборки, дефектовки и сборки двигателя с фотографиями, ГРМ СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Руководство по ремонту коробок передач Daewoo Nubira — полные технические характеристики КПП — особенности конструкции и ремонта КПП Daewoo Nubira — устранение неисправностей КПП трансмиссия, валы, шестерни, ШРУС — подробное описание процессов разборки, дефектовки и сборки КПП с фотографиями СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Схема предохранителей
Стандартная электросхема расшифровывается так:
- F1 – система ЭБУ, предохраняет силовые жилы устройства;
- F2 – система габаритов;
- F3 – не используется;
- F4 – предохранитель режима дальнего света головной оптики;
- F5/6 – ближний свет, коррекция правой и левой фар соответственно;
- F7 – топливная система;
- F8 – повороты в режиме работы, аварийка и стопы;
- F9 – дворники;
- F10 – защитный элемент электрического замка крышки рагажника;
- F11 – компрессор кондиционера;
- F12 – низкая скорость вращения вентилятора печки;
- F13 – предохранитель Ф13 многофункционален, элемент отвечает за прикуриватель, приборную панель, работает как вспомогательный элемент цепи генератора;
- F14 – клаксон и вентилятор печки;
- F15 – внутренняя подсветка салона, бардачка и грузового отсека;
- F16 – питание электроподъемников дверных стекол;
- F17 – включается в работу при запитке магнитофона от замка зажигания;
- F18 – ЦЗ, питание магнитолы от АКБ, привод замка крышки багажного отделения.
Также здесь присутствует несколько реле.
- Максимальный режим работы вентилятора печки.
- Поворотники в режиме моргания.
- Реле включения бензонасоса.
- Фронтальные и кормовые противотуманки.
Релюшка противотуманок при установке мощной оптики нередко перегорает или не справляется. Для разгрузки элемента пользователи устанавливают вспомогательный блочок и подпитывают к нему задние фонари.
В дополнительной части имеется малое количество плавких вставок:
- F20 – климатконтроль;
- F21 – стандартные противотуманки.
С постоянно перегорающим элементом водители разбираются аналогичным путем, как и с реле. Протягивается отдельная магистраль и запитывается через общий выключатель.
История Daewoo Nubira
Первый автомобиль данной марки был выпущен ещё в 1997 году. До сегодняшнего дня уже модернизировали машину до третьего поколения: Daewoo Nubira I (J100), II (J150) с 1999 года и Дэу Нубира III (J200) с 2002 года. Выпускали в 3х вариантах кузова: 4-дверный седан, 5-дверный хэтчбэк и универсал 5-дверный.
Проектировали конструкцию Nubira в целом в Великобритании, двигатель собирали в Германии, а дизайнеры кузова оказались из Италии. Поэтому выглядит авто снаружи по-европейски, да и салон по сравнению с ВАЗами отличается в лучшую сторону.
Все модели первого поколения обзавелись 4-мя цилиндрами и 16-тью клапанами в двух комплектациях: 1598 см? — 1,6 л (E-TEC A16DMS) 106 л. с. и 1998 см? — 2,0 л (D-TEC X20CED) 133 л.с. Трансмиссия также покупателям предлагалась в двух вариантах сборки: 5-ступенчатая ручная коробка переключения передач и 4-ступенчатая автоматическая. Полная масса авто в кузове универсал — 1860 кг; седан — 1720 кг.
Видео — краш-тест Daewoo Nubira 1998 ANCAP (автомобиль набрал всего 2 звезды):
Daewoo Nubira II (1999-2008) имела следующие бензиновые двигатели:
- 1,5 литра
- 1,6 л (106 лошадиных сил)
- 1,8 л
- 2,0 л (133 л.с.)
Тюнинг» title=»Автоклуб любителей Daewoo Nubira -> Тюнинг» width=»362″ height=»482″>
Трансмиссия не изменилась. Было только два типа кузова: седан (1720 кг) и универсал (1860 кг).
Дэу Нубира III (выпускалась с 2002 г.) — абсолютно новый кузов (полный рестайлинг). Сегодня перешло производство данной машины в Chevrolet Lacetti.
Правила замены предохранителей
Для замены перегоревшего предохранителя или вышедшего из строя реле требуется обесточить соответствующую цепь электросистемы автомобиля (выключить зажигание или снять клемму с аккумулятора), открыть монтажный блок и вынуть неисправную деталь из клемм. Для удобства пользования некоторые наборы предохранителей комплектуются специальными щипчиками из пластика, которые облегчают демонтаж.
Также необходимо помнить несколько правил, которые помогут избежать повреждений электрической системы Дэу Нексия:
- Нельзя применять предохранители с большим номиналом силы тока, чем указанный в руководстве по эксплуатации. Это может вызвать перегорание контактных дорожек на печатной плате блока, поломку конечных энергопотребителей и даже возгорание автомобиля.
- Категорически запрещено заменять предохранители металлическими перемычками или замыкать ножки сгоревших предохранителей проволокой накоротко.
- Не стоит экономить на покупке предохранителей, так как изделия сомнительного качества из нижнего ценового диапазона зачастую не соответствуют номиналу, указанному на корпусе, и, следовательно, не выполняют защитную функцию.
Блок в салоне
Находится под панелью приборов со стороны водителя, за защитной крышкой.
На обратной стороне будет актуальное обозначение элементов.
Фото – схема
Описание
| 1 | 10/15А Блок управления, Аудио, Часы, Датчик ключа зажигания |
| 2 | 10А Электронное противоугонное устройство, Круиз-контроль, Диагностика |
| 3 | 15А Предупреждение об опасности, Иммабилайзер |
| 4 | 20/25А Система стеклоочистителей, Система дневного света (DRL) |
| 5 | 10А Панель приборов, ABS, Зуммер, Переключатель передачи, Блок автоматического контроля температуры (АТС), Задние противотуманные фары |
| 6 | 10А Кондиционирование воздуха, Обогрев заднего ветрового стекла |
| 7 | 10АФонарь заднего хода |
| 8 | 20А Прикуриватель, Внутреннее освещение, Сиденья с подогревом |
| 9 | 10А Аудио система, Часы, Переключатель блокировки коробки передач |
| 10 | 15А Блок автоматического контроля температуры (АТС), Часы, Система безопасности |
| 11 | 10А Внутреннее освещение, Сигналы поворота, Аварийная сигнализация |
| 12 | 10А Электронное противоугонное устройство 25А Система стеклоочистителей |
| 13 | 15А Система безопасности, Датчик скорости |
| 14 | 10А DLC, Задний ход, Круиз-контроль, Кондиционирование воздуха |
| 15 | 15А Подушки безопасности, Обогрев заднего ветрового стекла, Реле зажигания 2 |
| 16 | 15/20А Люк |
| 17 | 10А АБС, ESP |
| 18 | 10А Панель приборов |
| 19 | Запасные |
| 20 | Запасные |
Рядом могут располагаться отдельные реле: Реле АБС, Реле электродвигателя вентилятора обогревателя.
Большинство цепей питания электрооборудования седана/универсала/хетчбэка защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне автомобиля и моторном отсеке.
Рассмотрены автомобили Дэу Нубира 1-го поколения (J100, J150)) 1997, 1998, 1999, 2000, 2001, 2002 года выпуска.
В моторном отсеке

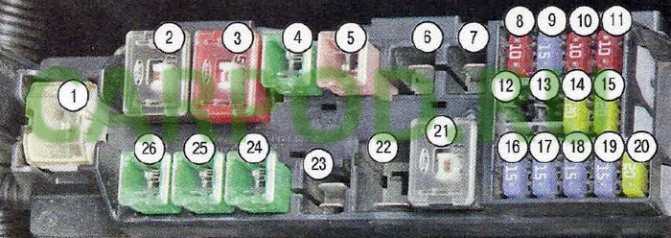

Расположен рядом с АКБ под пластиковой крышкой. Общий вид блока.
| Схема элементов в блоке | ||
|---|---|---|
| № | Описание | Ток, А |
| 1 | Главный предохранитель для предохранителей 11 — 14 | 30 |
| 2 | воздуходувка | 30 |
| 3 | Вентилятор охлаждения, скорость 1 | 20 |
| 4 | ABS | 60 |
| Или | ||
| Блок управления ESP | ||
| 5 | Замок зажигания 2 | 30 |
| 6 | Замок зажигания 1 | 30 |
| 7 | Стеклоподъемники | 20 |
| 8 | Вентилятор охлаждения, скорость 2 | 20 |
| 9 | 10 | |
| 10 | 15 | |
| 11 | 20 | |
| 12 | Аварийная сигнализация | 15 |
| 13 | 25 | |
| 14 | 30 | |
| 15 | Обогрев заднего ветрового стекла | 30 |
| 16 | ДИС | 15 |
| 17 | Система впрыска | 15 |
| 18 | — | |
| 19 | Топливный насос | 15 |
| 20 | Правый наружный свет | 10 |
| 21 | Левый наружный свет | 10 |
| 22 | Устройство управления | 15 |
| 23 | — | |
| 24 | Стоп-сигналы | 15 |
| 25 | Правый дальний свет | 10 |
| 26 | Правый ближний свет | 10 |
| 27 | Зеркало с подогревом | 10 |
| 28 | Центральный замок | 15 |
| 29 | Панель приборов | 15 |
| Внутреннее освещение | ||
| 30 | Левый дальний свет | 10 |
| 31 | Левый ближний свет | 10 |
| 32 | Сиденья с подогревом | 10 |
| Зеркало | ||
| 33 | Кондиционирование воздуха | 10 |
| 34 | Фары | 25 |
| 35 | Сигнал | 10 |
| 36 | — | |
| 37 | Противотуманные фары | 15 |
| R1 | Фары | |
| R2 | Топливный модуль (реле бензонасоса) | |
| R3 | Противотуманные фары | |
| R4 | Вентилятор охлаждения, скорость 1 | |
| R5 | Задние фонари | |
| R6 | Сигнал | |
| R7 | ||
| R8 | Кондиционирование воздуха | |
| R9 | Вентилятор охлаждения, Скорость 2 | |
| R10 | Замок зажигания 2 | |
| R11 | Обогрев заднего ветрового стекла | |
| R12 | Замок зажигания 1 | |
| D | Диод — кондиционер |
В салоне
Расположен под приборной панелью со стороны водителя, за пластиковой крышкой. Фото — пример.
-
Ошибка р10а4 фольксваген туран
-
Ремень генератора мерседес актрос с кондиционером схема
-
Схема генератора лансер 10
-
Ошибка давления масла ситроен с4
- Ошибка мало омывающей жидкости bmw f30
Блок предохранителей на автомобиле «Дэу-Нексия»
Ни для кого не секрет, что электрооборудование современного автомобиля является необходимым элементом для его нормального функционирования. Появление даже незначительных проблем с электроникой зачастую влечёт за собой невозможность эксплуатации транспортного средства. Дэу-Нексия не является тому исключением. Решение проблем подобного рода у данного автомобиля в обязательном порядке начинается с проверки блока предохранителей.
Зачем нужен блок предохранителей
Прежде чем искать и исправлять проблемы в блоке предохранителей, необходимо понять, зачем этот прибор нужен. Дело в том, что в зависимости от специфики того или иного электроприбора он работает на определённой силе тока. Если по какой-либо причине случается сбой в работе его цепи и мощность тока превышает норму, происходит замыкание, способное стать причиной возгорания.
Предохранитель – это настоящий защитник электросистемы каждого прибора от подобных неприятностей. Данный элемент имеет слегка низкий порог максимально протекающего через него тока (по сравнению с проводами и самим прибором), поэтому, когда случается замыкание, «защитник» перегорает и обесточивает всю сеть.
Для удобства практически все предохранители объединены в один блок. Проверка их состояния осуществляется путём демонтажа данного прибора и внимательного осмотра каждого «защитника».
Перегореть предохранитель в Дэу-Нексии может по следующим причинам:
- неисправность проводов или электроприборов в определённой цепи;
- короткое замыкание;
- неправильная установка элементов или самого блока при ремонте;
- физический износ.
Вследствие этого, важно понимать, что иногда недостаточно просто заменить перегоревший элемент, помимо этого, придётся выявить и исправить проблемы в других узлах электроцепи
Ремонт
Дэу-Нексия оснащена электрооборудованием, работающим на постоянном токе с номинальным напряжением в 12 вольт. Поэтому все приборы подключены по одному принципу, и разобраться в блоке достаточно просто.
В любом случае сначала необходимо найти сам прибор. Находится блок предохранителей Дэу-Нексии в салоне автомобиля. Вне зависимости от года выпуска его принцип построения и местоположение идентичны. Однако демонтаж может быть разный в силу некоторых конструкционных изменений. Для доступа к предохранительному блоку необходимо разобрать левую часть панели. Обозначается прибор маркировками «N100» и «N150».
Демонтировав и проверив на неисправность некоторые предохранители, необходимо их заменить. При этом стоит учитывать некоторые особенности, а точнее:
- Предохранитель нельзя брать с большим номиналом силы тока, чем указан производителем. Иначе при коротком замыкании или выходе электроцепи из строя риск возгорания увеличивается во много раз.
- Замена элемента осуществляется на такой же. Запрещено использовать предохранители от других автомобилей.
- Все ремонтные мероприятия проводятся аккуратно, дабы не повредить конструкцию прибора.
Важно! Ремонт блока Дэу-Нексии можно осуществлять только при выключенном зажигании, на заглушённом моторе и с отсоединёнными клеммами аккумуляторной батареи. Если установленный предохранитель перегорел снова, значит, проблема заключается или в его электроцепи, или в самом блоке
Только устранив такие «побочные» неисправности, можно добиться нормального функционирования отдельных элементов и прибора в целом. Крайне важно не решать подобные поломки какими-либо «дедовскими» или «кустарными» способами (замена проволокой, к примеру), так как подобные вещи неприемлемы к ремонту электроприборов. Осуществив нечто подобное, вы собственноручно повышаете риски возгорания вашего автомобиля
Если установленный предохранитель перегорел снова, значит, проблема заключается или в его электроцепи, или в самом блоке. Только устранив такие «побочные» неисправности, можно добиться нормального функционирования отдельных элементов и прибора в целом
Крайне важно не решать подобные поломки какими-либо «дедовскими» или «кустарными» способами (замена проволокой, к примеру), так как подобные вещи неприемлемы к ремонту электроприборов. Осуществив нечто подобное, вы собственноручно повышаете риски возгорания вашего автомобиля
Предохранители и реле Nissan Primera (P12), 2001 — 2008
Большинство цепей питания электрооборудования японского седана защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне и подкапотном пространстве.
Рассмотрены схемы Ниссан Примера (П12) 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми двигателями QG16DE (1.6 л.), QG18DE (1.8 л.), QR20DE (2.0 л.).
В моторном отсеке
Общая схема расположения подкапотных блоков.
Для получения доступа к монтажному блоку предохранителей и плавких вставок, расположенному в подкапотном пространстве, отожмите фиксатор и снимите крышку монтажного блока.
| Схема предохранителей в блоке моторного отсеке | ||
|
|
||
| № | Ток, А | Расшифровка |
| 1 | 120 | 1-й главный предохранитель |
| 2 | 80 | Потребители при включенном зажиrании |
| 3 | 50 | Электродвигатель насоса блока антиблокировочной системы |
| 4 | 40 | Выключатель (замок) зажигания |
| 5 | 30 | Электромагнитные клапаны блока антиблокировочной системы АБС |
| 6 | — | Резервные |
| 7 | — | |
| 8 | 10 | Габаритные огни |
| 9 | 15 | магнитола |
| 10 | 10 | Система управления двигателем |
| 11 | 15 | Звуковой сигнал |
| 12 | — | Резервные |
| 13 | — | |
| 14 | 15 | Ближний свет (левая фара) |
| 15 | 15 | Ближний свет (правая фара) |
| 16 | 15 | Электродвиrатель привода дроссельной заслонки |
| 17 | 15 | Дальний свет (левая фара) |
| 18 | 15 | Дальний свет (правая фара) |
| 19 | 15 | Противотуманные фары |
| 20 | 20 | Катушки зажигания |
| 21 | 80 | 2-й главный предохранитель |
| 22 | — | Запасной |
| 23 | 30 | Омыватели фар |
| 24 | 40 | электродвигатель вентилятора радиатора №2 |
| 25 | 40 | электродвигатель вентилятора радиатора №1 |
| 26 | 40 | Стеклоподъемники |
Для получения доступа к монтажному блоку реле, расположенному в подкапотном пространстве, отожмите фиксатор и снимите крышку монтажного блока.
| Схема моторного блока реле | |
| Тип 1 | |
|
|
|
| № | Наименование |
| 1 | реле противотуманных фар |
| 2 | вентиляторы радиаторов |
| 3 | реле дополнительного оборудования |
| 4 | вентиляторы радиаторов |
| 5 | реле электромагнитной муфты компрессора кондиционера; |
| 6 | вентиляторы радиаторов |
| 7 | реле включения режимов «Р» (парковка) и «N» (нейтраль) АКПП или вариатора |
| 8 | реле включения ближнего света фар в дневное время |
| 9 | звуковой сигнал |
| 10 | вентиляторы радиаторов |
| Тип 2 | |
|
|
В салоне
Монтажный блок находится с водительской стороны, внизу панели приборов.
Для получения доступа к блоку, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.
Общий вид.
| Схема предохранителей в блоке салона примера п12 | ||
|
|
||
| № | Описание | Ток, А |
| 1 | Аудиосистема | 10 |
| 2 | Круиз-контроль | 10 |
| 3 | Электропривод замка багажника | 10 |
| 4 | Элекрическая розетка багажника | 20 |
| 5 | Стоп-сигналы | 15 |
| 6 | Противотуманные фонари | 10 |
| 7 | Обогрев заднего стекла (стекло двери задка) | 20 |
| 8 | Обогрев передних сидений | 10 |
| 9 | Круиз-контроль | 10 |
| 10 | Питание электронных устройств | 10 |
| 11 | Система управления АКПП | 10 |
| 12 | Питание электронных устройств | 10 |
| 13 | Плафоны освещения салона | 10 |
| 14 | Электродвигатель воздухонагнетателя | 15 |
| 15 | Кондиционер | 10 |
| 16 | Электродвигатель воздухонагнетателя | 15 |
| 17 | Система управления двигателем | 10 |
| 18 | Дополнительная система безопасности (SRS) | 10 |
| 19 | Резервный | — |
| 20 | Система управления двигателем | 10 |
| 21 | Втягивающее реле стартера | 10 |
| 22 | Предохранитель прикуривателя примера | 15 |
| 23 | Электроприводы управления наружными зеркалами заднего вида | 10 |
| 24 | Электрическая розетка центральной консоли | 15 |
| 25 | Очиститель ветрового стекла | 20 |
| 26 | Омыватели ветрового стекла и стекла двери задка | 15 |
| 27 | датчики | 10 |
| 28 | Очиститель стекла двери задка | 10 |
| 29 | бензонасос | 15 |
| 30 | Комбинация приборов | 10 |
| 31 | система абс | 10 |
| Реле | ||
| с лицевой стороны монтажного блока | ||
|
|
||
| 1 | реле обогрева заднего стекла {стекла двери задка) | |
| 2 | реле электродвигателя привода дроссельной заслонки | |
| 3 | противотуманные фонари | |
| 4 | стеклоподъемники | |
| 5 | реле-прерыватели | |
| 6 | ||
| с обратной стороны монтажного блока | ||
|
|
||
| 1 | реле зажигания | |
| 2 | реле дополнительного оборудования | |
| 3 | реле воздуханагнетателя системы вентиляции, отопления и кондиционирования |
Блок в салоне
Находится под панелью приборов со стороны водителя, за защитной крышкой.
На обратной стороне будет актуальное обозначение элементов.
Фото – схема
Описание
| 1 | 10/15А Блок управления, Аудио, Часы, Датчик ключа зажигания |
| 2 | 10А Электронное противоугонное устройство, Круиз-контроль, Диагностика |
| 3 | 15А Предупреждение об опасности, Иммабилайзер |
| 4 | 20/25А Система стеклоочистителей, Система дневного света (DRL) |
| 5 | 10А Панель приборов, ABS, Зуммер, Переключатель передачи, Блок автоматического контроля температуры (АТС), Задние противотуманные фары |
| 6 | 10А Кондиционирование воздуха, Обогрев заднего ветрового стекла |
| 7 | 10АФонарь заднего хода |
| 8 | 20А Прикуриватель, Внутреннее освещение, Сиденья с подогревом |
| 9 | 10А Аудио система, Часы, Переключатель блокировки коробки передач |
| 10 | 15А Блок автоматического контроля температуры (АТС), Часы, Система безопасности |
| 11 | 10А Внутреннее освещение, Сигналы поворота, Аварийная сигнализация |
| 12 | 10А Электронное противоугонное устройство 25А Система стеклоочистителей |
| 13 | 15А Система безопасности, Датчик скорости |
| 14 | 10А DLC, Задний ход, Круиз-контроль, Кондиционирование воздуха |
| 15 | 15А Подушки безопасности, Обогрев заднего ветрового стекла, Реле зажигания 2 |
| 16 | 15/20А Люк |
| 17 | 10А АБС, ESP |
| 18 | 10А Панель приборов |
| 19 | Запасные |
| 20 | Запасные |
Рядом могут располагаться отдельные реле: Реле АБС, Реле электродвигателя вентилятора обогревателя.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Как заменить предохранительный элемент Киа Рио в салоне?
Блок предохранителей в салоне расположен слева от рулевой колонки, в непосредственной близости от водителя. Здесь вы можете найти 10 устройств на 10 ампер и 10 на 16 ампер.
Небольшие устройства на 10А каждое отвечают за работу системы электробезопасности подушек безопасности, подсветки внутренних зеркал, габаритных огней, торпедного освещения, обогрева и электрических зеркал.
Чуть более мощные устройства на 15 А каждый отвечают за работу задних и передних дворников, подогрев сидений, работу фонарей и розетки в багажнике, прикуривателя и стоп-сигнала».
Схема расположения расположена на задней стороне крышки отсека предохранителей в салоне. Чтобы заменить какой-либо из предохранителей, расположенных в салоне, вам не нужно использовать какие-либо инструменты, только небольшой пинцет, а на руки лучше надеть тонкие перчатки.
Прежде чем менять деталь, нужно найти ее на схеме. Замена происходит в следующей последовательности:
- габаритные огни и фары выключены;
- зажигание автомобиля выключено;
- теперь вы можете получить доступ к панели безопасности. Крышка блока слева от руля легко открывается рукой;
- сравнивается положение детали на схеме и в самом блоке. Требуемый предохранитель был найден. При осмотре сразу будут видны пригоревшие элементы, которые еще не дали о себе знать. Их также можно заменить;
обожженная часть удаляется пинцетом. В заготовку вставляется новый. Нажимать не нужно, элемент легко входит в паз до щелчка.
После замены крышки необходимо закрыть и проверить работоспособность системы, элемент которой был изменен.
Расположение остальных реле
Кроме реле, установленных в блоке предохранителей в моторном отсеке, есть и другие реле, установленные в салоне и подкапотном пространстве.
КРОНШТЕЙН РАЗЪЕМА ЗА ПРОСТРАНСТВОМ ДЛЯ НОГ ВОДИТЕЛЯ
| Наименование детали | № детали | ПРИМЕЧАНИЯ |
| Реле задних противотуманных фар | 96344573 | . |
| Реле парковки/нейтрали | 96190189 | . |
| Блок указателей поворота | 96312545 | . |
| Реле вентилятора | 96190189 | . |
| Реле предупредительного света фар | 96190189 | . |
ПРОСТРАНСТВО ДЛЯ НОГ ВОДИТЕЛЯ
| Наименование детали | № детали | ПРИМЕЧАНИЯ |
| Звуковая сигнализация | 96459510 | . |
| Контроллер КПП (MR-140/HV-240) | 96342619 | . |
| Контроллер КПП (SIRIUS D4) | 96497032 | . |
ЗА ЛЕВОЙ ФАРОЙ
| Наименование детали | № детали | ПРИМЕЧАНИЯ |
| Управляющее реле вентилятора системы охлаждения | 96251271 | . |
СЛЕВА ПОД ПРОСТРАНСТВОМ ДЛЯ НОГ ПЕРЕДНЕГО ПАССАЖИРА
| Наименование детали | № детали | ПРИМЕЧАНИЯ |
| Центральная система блокировки дверных замков | 96552824 | . |
ЗА БЛОКОМ ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
| Наименование детали | № детали | ПРИМЕЧАНИЯ |
| Блок предупредительного света фар | 90414786 | . |
ПАНЕЛЬ ПОЛА ПОД КОНСОЛЬЮ
| Наименование детали | № детали | ПРИМЕЧАНИЯ |
| Блок управления противоугонной системы | 96407681 | Западная Европа |
| . | 96404668 | Общий |
| Модуль датчиков и диагностики | 96406712 | . |
РЯДОМ С БЛОКОМ ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ
| Наименование детали | № детали | ПРИМЕЧАНИЯ |
| Электронный блок управления тормозами | 96549742 |
Мир Вашему дому и удачи на дорогах!
По теме:
Дополнительные предохранители Дэу Нексия
Часто владельцы Нексии оснащают свой автомобиль дополнительным электрооборудованием, которое не устанавливается в штатных комплектациях. При грамотной установке и подключении подобные устройства защищаются дополнительными предохранителями и реле непосредственно в их электропроводке.
Так для дополнительных световых приборов и ДХО характерно расположение предохранителей в моторном отсеке или под приборной панелью. Электрические компоненты системы подогрева сидений чаще всего размещают в салоне и для доступа к ним нужно разобрать нижнюю часть центральной консоли или снять облицовку тоннеля в районе рычага КПП.
Следует помнить, что подключение большого количества дополнительных энергопотребителей может негативно влиять на зарядку аккумулятора и работу электрической системы машины.
Руководство по эксплуатации
Как известно всем владельцам Chevrolet Cobalt и Ravon R4, автомобиль достаточно умен и не позволяет хитрому пользователю разрядить аккумулятор прослушиванием музыки или подключением приборов в розетку 12V при заглушенном двигателе. Спустя десять минут после того, как вытащишь ключ, мозги машины автоматически обесточивают всю электрику на борту.
За данную функцию отвечает реле под номером R6 в салонном блоке предохранителей:
Как нетрудно догадаться, оно размыкает и замыкает питание на магнитолу, электрические стеклоподъемники и розетку 12V (в простонародье — прикуриватель). Из чего следует, что избавившись от реле можно на постоянно подключить наши электроприборы независимо от состояния зажигания.
ПРЕЖДЕ ЧЕМ ЗАНИМАТЬСЯ С ЭЛЕКТРИКОЙ АВТОМОБИЛЯ, ОБЕСТОЧЬТЕ БОРТОВУЮ СЕТЬ ПУТЕМ СКИДЫВАНИЯ МИНУСОВОЙ КЛЕММЫ С АККУМУЛЯТОРА!
И на его место устанавливаем перемычку:
Готово. Больше не понадобится судорожно вставлять ключ чтобы поднять забытые стекла
Ну а прослушиванием магнитолы без заведенного двигателя злоупотреблять не стоит, штатный аккумулятор Кобальта, а особенно Равона Р4 (сэкономили на поставщике батареи в правопреемнике кобальта) не блистает параметрами, потому есть риск разрядить аккумулятор ниже порогового значения, при котором ЭБУ автомобиля просто отказывается крутить стартер, который еще спокойно мог бы завести двигатель.
Большинство электрических цепей американского седана защищено плавкими предохранителями. Мощные потребители подключаются через реле. Большинство защитных элементов находятся в монтажных блоках, расположенных в салоне и под капотом.
Информация по схемам актуальна для моделей Шевроле Круз 2-го поколения (T250) 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 года выпуска c бензиновым 1,5-литровым двигателем. С 2015 по 2020 выпускался под брендом Ravon R4.
В моторном отсеке
Находится около АКБ. Он закрыт защитной крышкой. Общий вид блока.
| Схема моторного блока предохранителей | |
|---|---|
| № (Ток, А) | Описание |
| MF1 (25) | Не используется |
| MF2 (7,5) | Электроприводы наружных зеркал заднего вида |
| MF3 (5) | Не используется |
| MF4 (25) | Не используется |
| MF5 (30) | Блок управления ABS (тормоза АБС) |
| MF6 (5) | Не используется |
| MF7 (15) | Не используется |
| MF8 (15) | Блок управления автоматической коробкой передач |
| MF9 (5) | Система регулирования напряжения в бортовой сети |
| MF10 (10) | Корректор фар |
| MF11 (20) | Не используется |
| MF12 (30) | Элемент обогрева заднего стекла |
| MF13 (10) | Не используется |
| MF14 (7,5) | Элементы обогрева наружных зеркал заднего вида |
| MF15 (20) | Не используется |
| MF16 (25) | Элементы обогрева передних сидений |
| MF17 (10) | Не используется |
| MF18 (10) | Блок управления двигателем, блок управления автоматической коробкой передач |
| MF19 (20) | Бензонасос Chevrolet Cobalt |
| MF20 (15) | Не используется |
| MF21 (10) | Блок управления двигателем |
| MF22 (10) | Нет |
| MF23 (10) | Блок управления двигателем |
| MF24 (10) | Омыватель ветрового стекла |
| MF25 (10) | Не используется |
| MF26 (10) | Блок управления двигателем |
| MF27 (10) | Не используется |
| MF28 (10) | Блок управления двигателем |
| MF29 (20) | Блок управления двигателем |
| MF30 (15) | Катушки зажигания, форсунки |
| MF31 (10) | Левая блок-фара (дальний свет) |
| MF32 (10) | Правая блок-фара (дальний свет) |
| MF33 (15) | Блок управления двигателем |
| MF34 (15) | Звуковой сигнал (гудок) |
| MF35 (10) | Муфта компрессора кондиционера |
| MF36 (10) | Противотуманные фары |
| JF1 (40) | Блок управления ABS (тормоза АБС) |
| JF2 (30) | Очиститель ветрового стекла |
| JF3 (40) | Блок управления отоплением, вентиляцией и кондиционированием |
| JF4 (30) | Монтажный блок в салоне (цепи защищаемые предохранителями F27, F28, F29, F30) |
| JF5 (40) | Не используется |
| JF6 (30) | Не используется |
| JF7 (40) | Не используется |
| JF8 (30) | Вентилятор системы охлаждения (малая и средняя скорость) |
| JF9 (40) | Вентилятор системы охлаждения (большая скорость) |
| JF10 (30) | Не используется |
| JF11 (30) | Тяговое реле стартера |
| SP1 (25), SP2 (20), SP3 (15), SP4 (30), SP5 (10), SP6 (7,5), SP7 (5) | Запасной |
| MF1-MF36 — предохранители малого размера; JF1-JF11 — предохранители большого размера; К1-К8 — реле; 1 — пинцет для снятия предохранителей |
| Модули реле в моторном блоке | |
| № | Наименование |
| К1 | Пусковое реле |
| К2 | Реле бензонасоса |
| КЗ | Нет |
| К4 | Нет |
| К5 | Главное реле |
| К6 | Реле большой скорости вентилятора системы охлаждения |
| К7 | Реле стартера |
| К8 | Реле малой скорости вентилятора системы охлаждения |
В салоне
Расположен с водительской стороны, снизу приборной панели. Он закрыт пластиковой крышкой. Общий вид блока.
-
Распиновка центрального замка ауди а4 б5
-
Распиновка приборки т4 1.9 дизель
-
Ошибка с1015 сузуки гранд витара
-
От какой машины подходит стартер на пежо 206
- С чего подходит стартер на синтай 120

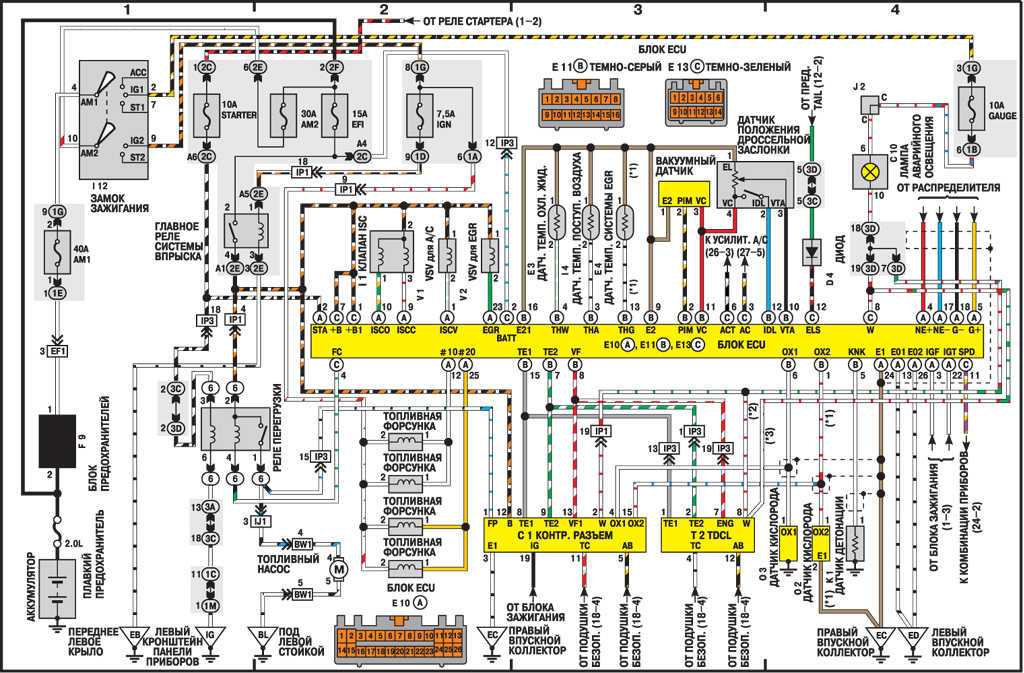

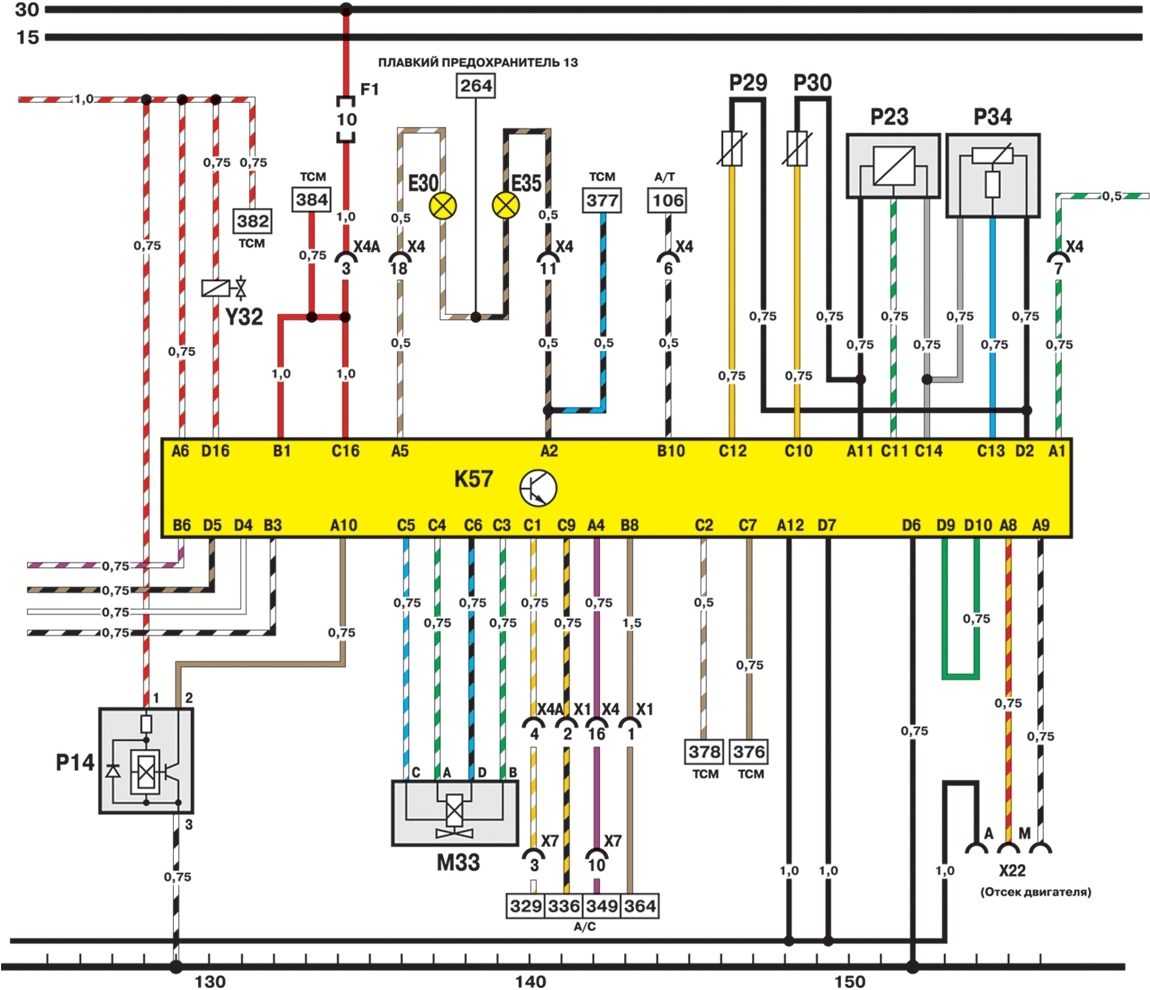

Схемы электропроводки
По следующей схеме проводки можно определить места расположения разъёмов и контакты на массу, которые могут вызывать перебои в работе приборов при их ослаблении.
Электрические разъёмы обозначены жёлтым цветом и начинаются с буквы X. Заземления проводов, контакты на массу кузова обозначены синими точками, пронумерованы цифрами.
Контакты заземления
1 — в центральной части рулевой колонки 2 — около аккумулятора 3 — не используется 4 — на верхней части блока цилиндров двигателя 5 — в багажнике 6 — под водительским сиденьем В — непосредственный контакт корпуса узла с кузовом автомобиля.
