Где находятся предохранители и реле зарядки аккумулятора, вентилятора охлаждения, стоп-сигналов, свечей накала, топливного насоса на volkswagen t4 caravella

Процедура демонтажа и замены

Любой автовладелец микроавтобусов Транспортер рано или поздно столкнется с необходимостью замены предохранителей. Собственно, как владелец любого другого авто. От этого никто не застрахован, поэтому в любом случае замена предохранителей в жизни автолюбителя — неизбежна. Чтобы знать, как осуществляется этот процесс, предлагаем вам подробную инструкцию по замене компонентов.

Итак, если в вашем авто вышел из строя какой-либо прибор, питающийся от напряжения, то в первую очередь нужно проверить работу и состояние предохранителя. И правильно, ведь не будете же вы покупать новый топливный насос, если нужно всего лишь заменить предохранитель. Для выполнения этих работ вам максимум, что может потребоваться, это отвертка. И то, не во всех случаях. В некоторых моделях авто БП скрыт за пластиковой заглушкой, которая крепится при помощи шурупов, но обычно она просто держится на защелке.

 Загрузка …

Все работы по смене деталей БП следует выполнять при выключенном аккумуляторе, чтобы избежать короткого замыкания:

1. Откройте капот и снимите минусовую клемму с АКБ.
2. Вам необходимо определиться, на каком БП нужно менять компоненты, чтобы ликвидировать неисправность. В любом случае, открывайте нужны блок и, согласно схемам, предоставленным выше или разметке, нанесенной на обратную сторону БП, найдите вышедший из строя элемент.
3. В корпусе БП вы найдете специальный пинцет. Он предназначен непосредственно для демонтажа предохранителей. Демонтируйте выгоревший компонент и осмотрите его. Если его корпус немного подгоревший или плавкая нить в самой детали уже оборвана, то ее нужно срочно менять. С реле будет сложнее — визуально определить его неисправность практически невозможно. Только изредка штыки реле, которые входят в посадочное гнездо, могут быть немного подгоревшими. Но без прозвонки реле и его демонтажа определить состояние вряд ли получиться. Поэтому, если вы грешите на реле, а приборов для его проверки у вас нет, то необходимо действовать методом тыка. То есть демонтировать подозрительное реле и поставить на его место новое, после чего проверить работоспособность устройств.
4. Заменив деталь, проверьте, все ли правильно теперь работает. Если да, то закрывайте крышку и катайтесь в удовольствие. Если проблема осталась, то мы порекомендуем вам отвезти свой микроавтобус к электрику, чтобы тот прозвонил всю цепь.

Обратите внимание на несколько советов:

Устанавливать новый компонент блока необходимо только того номинала, который ранее использовался в БП. То есть, если на нем написано «10А», то рекомендуется использовать только десяти-амперный предохранитель. Разница может отразиться на функционировании всей цепи. Кроме того, при несоответствии номиналов на практике элементы БП «живут» гораздо меньше.

Использование таких конструкций допускается только в исключительных случаях. К примеру, если вы застряли ночью на трассе, а перегорел элемент, отвечающий за работу фар. Если вы решитесь это сделать, то, добравшись до ближайшего авто-магазина, обязательно купите новый предохранитель и установите его. Постоянная эксплуатация таких самоделок может привести не только к короткому замыканию, которое впоследствии может стать причиной возгорания.

Процесс снятия и замены

Необходимый инструмент: плоская отвертка, ключи 10, 14.

Подкапотный

Порядок действий следующий:

1. Снимите отрицательную клемму после выключения зажигания.
2. Нажимая на защелки, снимите верхнюю крышку с блока.
3. Вытащите сломанный предохранитель или реле. Если перегорел силовой многофункциональный предохранитель на конце, отверните гайки ключом на 14, снимите провода со шпилек и, нажав на пластиковые зажимы, вытащите деталь. Полностью заменен.
4. Установите новый элемент, предварительно устранив источник короткого замыкания.

Источник статьи: http://vw-guide.ru/folksvagen/chema-predohranitelej-volkswagen-transporter-t5-i-t4-mestor/

Блоки в салоне

Блок предохранителей

Он находится в торце приборной панели слева и закрыт защитной крышкой. С обратной стороны которой, должна находится инструкция с актуальным назначением предохранителей.

Схема блока

Описание

F1	10А Лампа освещения вещевого ящика, электрообогрев зеркал
F2	10А Указатели поворота, аварийная сигнализация, электрокорректор света Фар
F3	5А Реле противотуманных фар, регулятор освещения
F4	5А Лампы фонарей освещения номерного знака
f5	7,5А Кондиционер, система управления двигателем, электропривод зеркал, обогрев сидений
F6	5А Центральная блокировка замков и электрические стеклоподъемники
f7	10А Лампы света заднего хода
F9	5А АБС, система стабилизации движения, система управления тяговой силой
F10	15А Электронный блок управления (ЭБУ)
F11	5А Щиток приборов
F12	7,5А Питание диагностического прибора
F13	10А Лампы сигналов торможения
F14	10А Лампы освещения салона
F15	5А Щиток приборов, система стабилизации движения
F18	10А Правая фара (дальний свет)
F19	10А Левая фара (дальний свет)
F20	15А Правая фара (ближний свет), правая фара (газоразрядная лампа), управление светом фар с газоразрядными лампами
F21	15А Левая фара (ближний свет), левая фара (газоразрядная лампа)
F22	5А Лампа габаритною света (правая фара)
F23	5А Лампа габаритного света (левая фара)
F24	20А Электродвигатель очистителя ветрового стекла, электродвигатель стеклоомывателя
F25	25А Электровентилятор отопителя, кондиционер
F26	25А Электрообогрев заднего стекла
F27	15А Электродвигатель очистителя стекла двери багажного отделения
F28	15А Топливный насос
F29	15А Электронный блок управления, зажигание
F31	20А Автоматическая коробка передач
f32	10А Форсунки
f34	10А Система управления двигателем
F35	30А Гнездо 12 В
F36	15А Противотуманные фары
F37	10А Автомагнитола, система «комфорт», центральная блокировка, электрические стеклоподъемники
F38	15А Лампа освещения багажника, центральная блокировка, крышка лючка горловины топливного бака
F39	15А Аварийная сигнализация
F40	20А Звуковой сигнал
F41	15А Предохранитель прикуривателя
F42	15А Автомагнитола
f43	10А Система управления двигателем
F44	15А Обогрев сидений

Блок реле

Основной блок с реле находится под самой панелью, со стороны водителя.

Фото пример

Схема

Расшифровка

Блок R

• I Реле звукового сигнала — Реле 53
• II Промежуточное реле контакта Х — Реле 100
• III Свободное
• IV Реле топливного насоса. Реле свечей накаливания — Реле 409/167/103
• V Реле стеклоочистителей — Реле 603, 377, 389, 192
• VI Свободное
• А Предохранитель для электрической регулировки сидения
• В Свободное
• С Предохранитель для электрических стеклоподъемников, центрального замка и обогреваемых наружных зеркал заднего вида

Блок Z13

1.  Реле противотуманных фар — Реле 53
2.  Реле дистанционного разблокирования задней двери
3. Реле блокировки стартера
4. Свободное
5. Свободное
6. Распределительное реле для радио/телефона — Реле 147
7. Реле электронного контроля частоты вращения (EPS)
8. Реле внешнего освещения
9. Реле топливного насоса (Syncro-дизель) и блок управления сигнализации – ТАКСИ
10. Блок управления сигнализации – ТАКСИ
11. Реле блокировки стартера и заднего хода — Реле 175
12. Реле подачи напряжения на клемму 30
13. Реле вентилятора радиатора (кондиционер)

Плавкие предохранители на блоке Z13

• D Свободное
• Е Задний стеклоподъемник
• F Мигающее светосигнальное устройство для предупредительной сигнализации кражи
• G Рупор для предупредительной сигнализации кражи

Реле дворников: где стоит

Выключатели системы разделены на два независимых отдела. Задний прибор активируется через R2. Передние дворники работают от релюшки R8.

На машинах 2002 года и других модификаций отвечает за включение дворника кормовой части машины.

Ближний свет

Аналогично большинству машин производителя, реле головной оптики находятся возле фар. Соответствующие предохранители F1 и F2 смонтированы в основном блоке салона.

Бензонасос

Независимо от типа потребляемого топлива, цепи управления топливным насосом в баке проходят через предохранитель F18. Силовой реле устанавливается под номером 12 вышеуказанного модуля.

Реле зарядки

Контролирующий прибор находится в подкапотном пространстве возле самого АКБ. Выглядит деталь как пластиковый блок, прикрепленный к крылу машины.

Реле отключения SOR-CT4-T6 240Vac– 250Vdc

Устройство монтируется в подкапотном пространстве или в салоне машины – точное положение зависит от года выпуска и комплектации авто. Девайс не ремонтируется, хотя отдельные пользователи пытаются перепаивать внутренние части.

Климат-контроль

На Т4 за систему отвечает силовой предохранитель F06. Цепи управления прибором запитаны через предохранители 13/14 вспомогательного модуля. Реле R5/7 отвечают за активацию основных приборов и силовых цепей устройства. В зависимости от года выпуска и модификации автомобиля расположение основных элементов может незначительно отличаться.

Реле Т45 для холодильника

Предохранительная вставка F19 отвечает за активацию. А выключатель устанавливается в непосредственной близости от прибора.

Реле на свет VW T-4 — DRIVE2

Как извесно на автомобилях у которых отсутствуют реле света, свет фар оставляет желать лучшего потому что при номинальном напряжении в бортсети автомобиля около 14в, к фарам доходит плюс минус на 1в меньше. Иногда просадка может достигать и больше одного вольта. Особенно это проявляется на старых машинах где проводка, контакты и переключатели уже устали пропускать через себя напряжение. Вот именно на них и происходит падение напряжения. Но не все потеряно, можно поставить реле в цепь питания ламп. На моем т-4 разница напряжения на аккумуляторе и фарах была 1.2в. После установки реле разница составила 0.1 в. Свет стал намного лучше.Вот небольшой отчетик.Сначала схемка

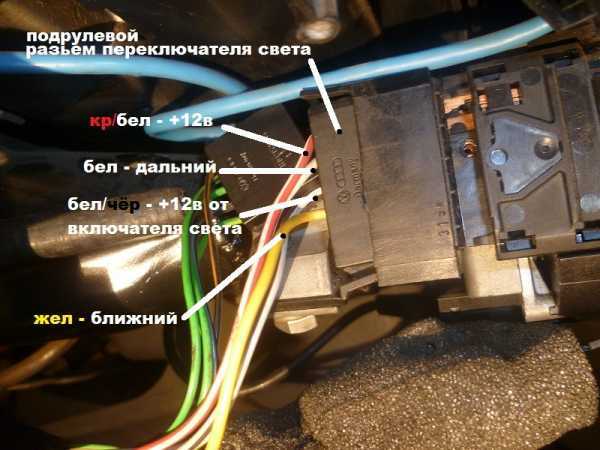

Снимаем кожух подрулевых переключателей и слевой стороны видим разьем

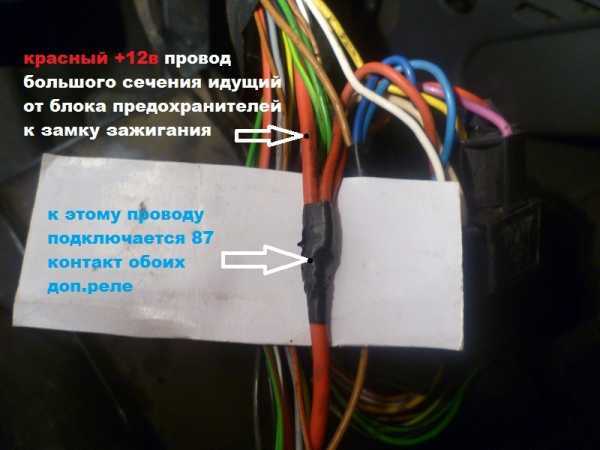

Снимаем акуратно изоленту и в пучке проводов находим толстый красный провод идущий к замку зажигания, это будет +

Дальше в этом же пучке находим коричневый, Это будет масса он-же минус

Дальше находим желтый провод идущий от разьема в первом фото он отвечает за ближний свет. Разрезаем его и подключаем провод который уходит к блоку предохранителей к 30 контакту реле

Второй конец желтого провода который идет к подрулевому разьему подключаем к 86 контакту реле

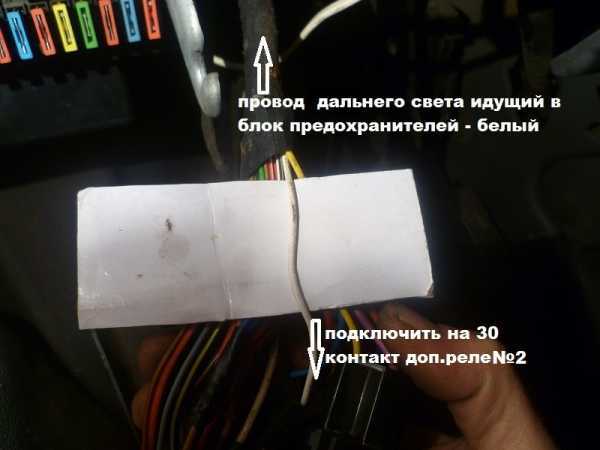

Также поступаем с проводом дальнего света он белого цвета

Проверяем работоспособность и если все работает то обматываем изолентой

и радуемся хорошему свету.

Блоки в салоне

Основной блок

Фото — пример всего блока

Схема верхнего отдела

Назначение

Согласно схемы, за прикуриватель отвечает предохранитель номер 12.

Схема нижнего отдела

Описание

Вариант 1

Расшифровка

Вариант 2

Описание

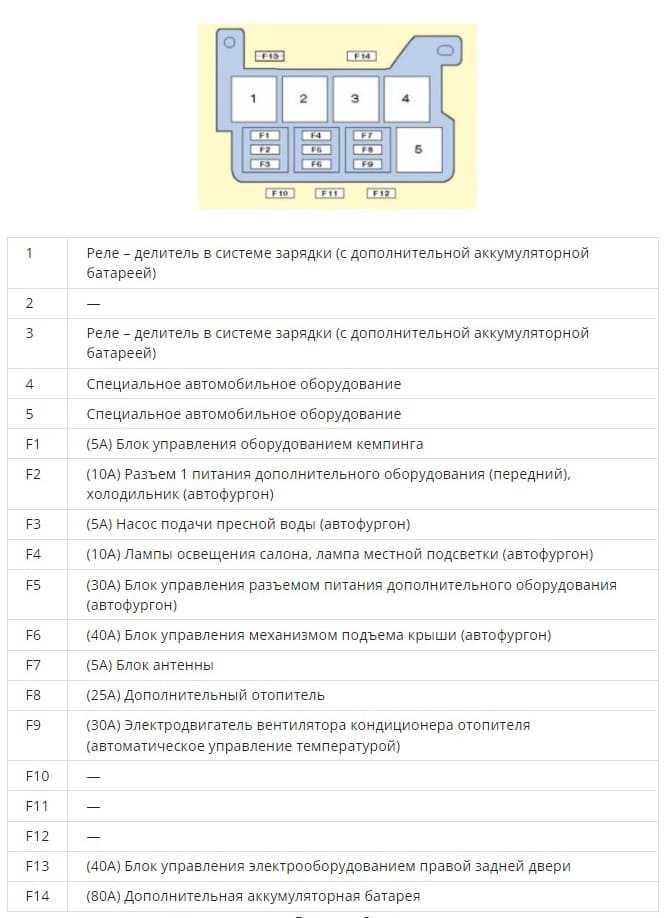

Блок под водительским сидением

Вариант 1

Расшифровка

Вариант 2

Назначение

Вариант 3

Обозначение

1. 5А — Разъем 10 контактный / Разъем 6 контактный
2. 3А — Разъем 10 контактный
3. 5/15А — Разъем 10 контактный либо аварийный регистратор данных
4. 15А — Разъем 10 контактный
5. 5А — Разъем 10 контактный
6. 25А — Разъем 6 контактный
7. 15/30 — Розетка 12В, преобразователь напряжения
8. 20/25А — Блок управления отопителем (обогревателем)
9. 25/30А — Приточный вентилятор
10. 15/30А — Управление климатической установки
11. 15А — Прикуриватель
12. 5А — Разъем 10 контактный / Разъем 6 контактный
13. Местное реле
14. Местное реле
15. Местное реле
16. 30А — Бортовое зарядное устройство
17. 30А — Блок управления гидравлики крыши
18. 10А — Плафоны освещения
19. 10А — Охлаждаемый отсек
20. 5А — Водяной насос
21. 5А — Панель управления оборудованием кемпера
22. 15А — Розетка на 12В
23. 15А — Розетка на 12В
24. 10А — Вентилятор крыши либо Розетка на 12В
25. 15А — Блок управления распознавания прицепа
26. 20А — Блок управления распознавания прицепа
27. 20А — Блок управления распознавания прицепа
28. 7,5А — Блок управления распознавания прицепа
29. Резерв
30. 5А — Блок управления голосового усилителя
31. Резерв
32. Резерв
33. 15А — поясничная поддержка сидения водителя
34. 40А — Блок управления правой сдвижной двери
35. 80А — Блок управления зарядки второй АКБ
36. 40А — Блок управления левой сдвижной двери
37. 40А — Приточный вентилятор
38. Разъем 6 контактный
39. Резерв

В данном блоке находятся предохранители отвечающие за прикуриватель (номер SF11) и дополнительные розетки.

Главный блок

Основной блок с предохранителями и реле находится в нижней части панели приборов со стороны водителя.

Для доступа к нему нужно снять полку.

Фото-пример блока

Общая схема

Описание предохранителей

1	10А Ближний свет (левая фара)
2	10А Ближний свет (правая фара)
3	10А Освещение комбинации приборов и номерного знака
4	15А Очиститель стекла двери задка, люк, блок управления само выравнивающейся задней подвески
5	15А Очиститель ветрового стекла, омыватель ветрового и заднего стекол
6	20А Вентилятор отопителя, кондиционер
7	10А Габаритный свет (правый)
8	10А Габаритный свет (левый)
9	20А Обогрев заднего стекла и зеркал заднего вида
10	15А Противотуманные фары и задний противотуманный фонарь
11	10А Дальний свет (левая фара), контрольная лампа включения дальнего света
12	10А Дальний свет (правая фара)
13	10А Звуковой сигнал, вентилятор радиатора (после выключения двигателя)
14	10А Лампы света заднего хода, электропривод наружных зеркал, обогрев форсунок омывателя, обогрев сидений, датчик температуры двигателя, подсветка шкалы селектора автоматической коробки передач
15	10А Карбюратор или электронная система управления двигателем
16	15А Комбинация приборов, освещение вещевого ящика
17	10А Указатели поворота
18	20А Электро бензонасос, датчик концентрации кислорода (лямб­да-зонд)
19	30А Вентилятор системы охлаждения, кондиционер
20	20А Стоп-сигналы, система управления скоростью движения
21	15А Лампы освещения салона, багажного отделения, часы, центральный замок, прикуриватель и комбинация приборов
22	10А Автомагнитола

Обозначение реле

1	Система кондиционирования
2	Задний стеклоочиститель с функцией прерывистого режима работы
3	Выключатель принудительного холостого хода, клапан увеличения частоты вращения холостого хода, система управления двигателем (Digifant)
4	Резерв
5	Указатель уровня охлаждающей жидкости
6	Система аварийной сигнализации
7	Система очистки фар
8	Система прерывистой работы стекло ­очистителя и омывателя
9	Система предупреждения о не пристегнутых ремнях безопасности
10	Противотуманные фары
11	Звуковой сигнал
12	Топливный насос, подогрев впускного коллектора (где предусмотрен)
13	Таймер электро обогрева заднего стекла
14	Резерв
15	Гидронасос АБС
16	АБС
17	Резерв
18	Резерв
19	Система кондиционирования
20	Резерв
21	Предохранитель гидронасоса АБС и электропривода стекол
22	Предохранитель системы клапанов АБС
23	Резерв
24	Резерв

Назначение реле согласно их нумерации

• №4 — реле сигнализации не пристегнутых ремней безопасности
• №13 — компрессор кондиционера
• №15 — дополнительные фары (ПТФ)
• №18 — разгрузка шины X
• №19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
• №21 — аварийной сигнализации и указатели поворотов
• №22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
• №29 —реле не пристёгнутых ремней безопасности
• №30 —главное реле впрыска, даёт команду на включение бензонасоса
• №32 — питание ЭБУ (Digifant)
• №33 — омыватель фар
• №43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.)
• №46 — реле времени пред пускового подогрева
• №53 — сигнал двух тональный (одно тональный — перемычка)
• №54 — прекращение питания на принуд. холостого хода
• №55 — увеличение подачи топлива на принуд. холостого хода
• №59 — Подогрев сидений
• №61 — обогрев впускного коллектора
• №67 или №80 — бензонасос
• №72 — задний дворник
• №78 — Насос АБС
• №61 — ЭБУ АБС
• №80 или №67 — бензонасос
• №99 или №19 — дворники лобового стекла (№99 — с регулируемой паузой)
• №105 — реле климата
• №109 — Реле системы впрыска и зажигания (VR6)
• №150 — Стартер и фонари заднего хода (для авто с АКПП)

Отдельные элементы могут устанавливаться вне данного блока, например термо предохранитель печки (за бардачком) или под капотом пластиковые вставки защиты свечей накала.

Блок под капотом

Находится рядом с бочком омывающей жидкости, под защитной крышкой.

Описание

Вариант 1

F1	10А Система снижения токсичности выхлопа
F2	15А Система снижения токсичности выхлопа
F3	15А Система снижения токсичности выхлопа
F4	10А Система снижения токсичности выхлопа
F5	30А Испаритель фильтра продуктов сгорания дизельного топлива, Система управления свечей предпускового подогрева
F6	3А Антиблокировочная система тормозов. Поддержание устойчивости. Зажигание
F7	7,5А Модуль управления силовым агрегатом
F8	20А Вентилятор охлаждения
F9	30А Левый стеклоочиститель ветрового стекла
F10	30А Правый стеклоочиститель ветрового стекла
F11	10А Муфта компрессора системы кондициониро­вания
F12	20А Свеча предпускового подогрева испарителя фильтра продуктов сгорания дизельного топлива
F13	Резерв
F14	30А Система снижения токсичности выхлопа — зажигание
F15	Не используется
F16	Не используется
F17	Не используется
F18	40А Антиблокировочная система тормозов, насос системы поддержания устойчивости
F19	30А Соленоид стартера
F20	60А Свечи накаливания
F21	60А Реле 3 зажигания
F22	Резерв
F22	Резерв
F23	Резерв
F24	7,5А Топливный насос высокого давления
F25	Резерв
F26	Резерв
F27	Резерв
F28	Резерв
F29	Резерв
F30	40А Вентилятор 1 системы охлаждения
F31	40А Вентилятор 2 системы охлаждения
F32	60А Электродвигатели (два) стеклоочистителей ветрового стекла
F33	20А Запуск-остановка вспомогательного водяного насоса
F34	Резерв
F35	15А Источник питания системы управления силовым агрегатом
F36	15А Датчик NOXI 2
F37	7,5А Клапан управления обьемом
F38	7,5А Датчик массового расхода воздуха
F39	15А Испаритель топлива дизельного насоса
Реле
R1	Зажигание
R2	Стартер
R3	Стеклоочиститель заднего окна
R4	Не используется
R5	вентилятор охлаждения
R6	Стеклоочиститель ветрового стекла — включение и выключение
R7	Стеклоочиститель ветрового стекла — низкая и высокая скорость работы
R8	Не используется
R9	Не используется
R10	Муфта компрессора системы кондиционирования
R11	Свеча предпускового подогрева топлива системы испарителя
R12	Топливный насос высокого давления
R13	Насос привода на все колеса
R14	Система Econetic
R15	Вентиляторы системы охлаждения: высокоскоростной и низко­скоростной
R16	Система снижения токсичности выхлопа
R17	Модуль управления силовым агрегатом
R18	Вентилятор системы охлаждения — высокоскоростной

Вариант 2

F1	5А Выключение звука радиоприемника
F2	Резерв
F3	Резерв
F4	Резерв
F5	Резерв
F6	15А Датчик оксидов азота
F7	15А Датчик твердых частиц
F8	20А Высокоскоростной вентилятор системы охлаждения
F9	Резерв
F10	Резерв
F11	Резерв
F12	Резерв
F13	Резерв
F14	Резерв
F15	Резерв
F16	Резерв
F17	Резерв
F18	40A Вентилятор 2 системы охлаждения
F19	40/60A вентилятор системы охлаждения
F20	40A Система снижения токсичности выхлопа
F21	40А Свеча предпускового подогрева 2
F22	40А Свеча предпускового подогрева 1
F23	10А Муфта компрессора системы кондиционирования
F24	Резерв
F25	15А Правые фары с газоразрядными лампами высокой интенсивности
F26	15А Левые фары с газоразрядными лампами высокой интенсивности
F27	Резерв
F28	5А Нагревательный элемент клапана принудительной вентиляции картера
F29	7,5/15А Насос охлаждающей жидкости
F30	40/60А Реле модуля управления силовым агрегатом
F31	20А Реле «работа-пуск» 2
F32	20A Дополнительный отопитель, работающий на топливе
F33	Резерв
F34	Резерв
F35	20А Модуль управления силовым агрегатом
F36	20А Силовой провод 5 автомобиля
F37	15А Бак с реагентом.  Клапан системы рециркуляции отработавших газов
F38	10А Высокоскоростной вентилятор системы охлаждения. Муфта компрессора системы кондиционирования. Низкоскоростной вентилятор системы охлаждения. Реле высокоскоростного и низкоскоростного вентилятора системы охлаждения. Катушки реле R1, R5, R10, и R15 электро – распределительной коробки двигателя
F39	Система управления свечей предпускового подогрева
Реле
R1	Высокоскоростной вентилятор системы охлаждения
R2	Не используется
R3	Стеклоочиститель заднего окна
R4	Модуль пневматической подвески
R5	Вентилятор охлаждения
R6	Не используется
R7	Левые фары с газоразрядными лампами высокой интенсивности
R8	Правые фары с газоразрядными лампами высокой интенсивности
R9	Стартер
R10	Муфта компрессора системы кондиционирования
R11	Не используется
R12	Не используется
R13	Катализатор системы снижения токсичности выхлопа
R14	Не используется
R15	Низкоскоростной вентилятор системы охлаждения
R16	Не используется
R17	Не используется
R18	Модуль управления силовым агрегатом

Распиновка предохранителей на Фольксвагене

На нижних плоскостях крышек монтажных модулей указана распиновка вставок для Volkswagen Т5.

Предохранители под сиденьем.

VW T5 Multivan

Особенностью люксовой пассажирской модели является блок с перемычками под водительским креслом.

Там стоят элементы, подсоединенные к следующим устройствам:

• приточному вентилятору;
• поясничной поддержке водительского сиденья;
• преобразователю напряжения;
• дополнительному прикуривателю;
• БУ сдвижными дверями;
• розеткам в салоне;
• голосовому усилителю и т.д.

Фольксваген Каравелла T5

Назначение и расположение предохранителей на VW T5 Caravelle соответствуют модификации Transporter. Распиновка представлена на фото.

Блок в моторном отсеке

Расположен с левой стороны под защитной крышкой.

Схема

Описание

11	60А Электродвигатель вентилятора системы охлаждения двигателя
12	30А Цепи питания тягово – сцепного устройства прицепа и блока тягово – сцепного устройства прицепа (KL30)
13	40А Насос ABS и ESP
14	Резерв
15	60А Свечи подогрева
16	60А Реле зажигания (KL15 #3)
17	30А Включение стартера
18	40А Между цепью питания системы зажигания (KL15) и электро распределительной коробкой со стороны пассажира (автомобили без системы запуска/остановки двигателя)
18	Резерв (автомобили с системой запуска/ остановки двигателя)
19	Резерв
20	10А Питание ABS. ESP. датчика положения рулевого вала и датчика рысканья (YAW) (KL30)
21	25А Клапаны и блок управления ABS и ESP
22	Резерв
23	Резерв
24	5А Топливный насос (автомобили без вспомогательного подогревателя, работающий на топливе)
24	20А Топливный насос (автомобили со вспомогательным подогревателем, работающим на топливе)
25	Резерв
26	15А Реле мощности PCM
27	5А Топливный насос (автомобили со вспомогательным подогревателем, работающим на топливе)
28	5А Комбинированный датчик температуры и массового расхода воздуха (T-MAF)
29	5А Мониторинг свечи накаливания испарителя
30	7,5А Звуковой клапан продувки
31	15А Насос YAP/UEGO
32	20А Свеча подогрева испарителя
33	10А Фонари заднего хода
34	20А Электропитание прицепа KL15
35	Резерв
36	10А Муфта компрессора системы кондиционирования
37	Резерв
Реле
R2	Свечи подогрева
R3	Буксировка прицепа (KL15)
R4	Включение стартера
R5	Принудительная подача (KL15 #4)
R6	Принудительная подача (KL15 #3)
R7	Топливный насос
R8	Свеча подогрева испарителя
R9	Не используется
R10	Электромагнит муфты компрессора кондиционера
