Блок предохранителей газ 3102 с двигателем 406 инжектор 2001 года

Отличия от предыдущей модели

Конструкторское бюро учло пожелания покупателей и постаралось полностью решить проблемы, которые были характерны модификации 3102.

В результате автомобиль приобрел целый ряд новых функций:

Было использовано бесконтактное зажигание, из-за чего электропроводка на ГАЗ 3110 значительно изменилась, особенно сильно изменения коснулись подкапотного пространства. Кроме того, были использованы и усовершенствованы контакты на электроприборах, так как более мощные импульсы в системы стали причиной выгорания узлов старого образца.

Все источники потребления энергии в Волге, в сравнении с 21-й моделью система сильно видоизменилась

• Обогрев заднего стекла теперь мог работать в двух режимах, что позволяло обеспечивать хорошую видимость в различных внешних условиях.
• Проблема замерзания форсунок стеклоомывателя была решена добавлением в конструкцию подогрева, теперь система работала даже при очень низких температурах.
• Также был установлен корректор фар, управление которым осуществлялось посредством электропривода.
• Кроме того, был проведен целый ряд доработок, призванных улучшить ходовые и эксплуатационные качества модели.

Такая книга должна быть в каждом автомобиле рассматриваемой марки

ГАЗ 31105 / 3102 предохранители и реле

ГАЗ 31105 именуемый в народе Волга представляет обновленную версию модели газ 3110. Выпускался в 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году преимущественно с инжекторными двигателями. С 2006 года даже устанавливались двигатели фирмы Chrysler (крайслер). В данной статье мы покажем места расположения блоков и описание предохранителей и реле Газ 31105 крайслер, со схемами и фото примерами исполнения. Отметим предохранитель отвечающий за прикуриватель. Модель ГАЗ-3102«волга ноль вторая» выполнена на общей платформе с 31105, поэтому и назначение блоков у них во многом совпадают.

https://youtube.com/watch?v=UgbZid2PsV8

Оригинальные детали и их аналоги: что лучше

Сегодня на рынке все детали, стартеры в том числе, делятся на две основные категории:

Первые обладают неоспоримым преимуществом – вероятность приобрести неподходящее оборудование снижается до самого минимума. Но стоимость их на 30-100% выше, чем аналогов. Последние иногда имеют ресурс, качеству чуть хуже, чем оригинальные. Но цена на порядок ниже. Оригинальный стартер:

Артикул	Точное наименование	Производитель	Стоимость, рублей
56041436	Стартер двигателя (Крайслер)	Daimler Chrysler	5190

На рынке представлено большое количество аналогов. Все они отличаются по своему качеству как в лучшую, так и в худшую сторону от оригинальной детали от Крайслер. С хорошей стороны зарекомендовали себя:

Артикул	Точное наименование	Производитель	Стоимость, рублей
0001362059	Стартер двигателя (Крайслер)	Bosch	3400
0001367008	Стартер двигателя (Крайслер)	Valeo	3560
0986016200	Стартер двигателя (Крайслер)	Delco	4140

Recommendations

Comments 49

у меня пропал дальний свет! Ближний горит, а дальний включаешь — лампы гаснут, остаются только габариты гореть… Сегодня поменял лампы на новые, но ничего не изменилось, буду новое реле ставить. Вы уже решили проблему?)

да решил, зря лампы новые купили, и старые рабочие уверен на 99%, нужно делать разгрузку фар, без нее все безтолку, можно реле менять до посинения, но толку не будет, я также менял, в итоге скупил наверно больше чем в магазине было))) сейчас стоит разгрузка-ставлю любое реле которое «якобы не работало» все работает… все дело в проводах заводских, уж больно завод сечения пожалел)))) до разгрузки реле подойдет и штатная проводка, далее сечение 2.5мм минимум, у меня 4кв.мм. дальний люпит-фуру не сравнить, если едет кто на дальнем, моргну раз-сразу переключают, сейчас еще себе тыманки поставлю, думаю вообще будет зачетно…короче нужно делать разгрузку-не тратьте деньги попросту не бурите реле света фар…что нужно для разгрузки могу рассказать и показать на фото наглядно, если интересно — welcam в лс

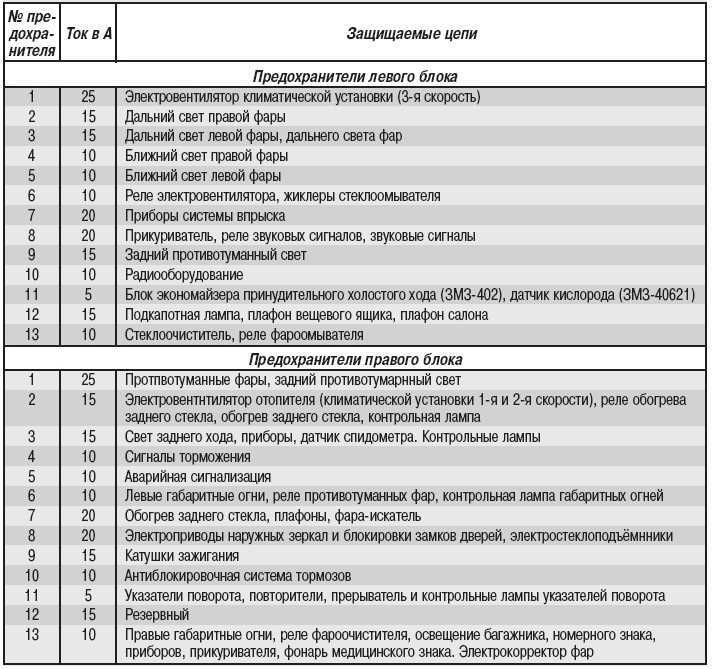

Цепи автомобилей выпуска до года, защищаемые плавкими предохранителями

Электрические цепи, защищаемые плавкими предохранителями
Верхний блок предохранителей
№ предохранителя(номинальный ток)
Электродвигатель отопителя, электронасос системы отопителя*
Электродвигатель дополнительного отопителя*
Указатели поворота
Комбинация приборов, реле сигнализатора стояночного тормоза, системы ЭПХХ, таймер управления подогревателем — отопителем**, реле стеклоочистителя, свет заднего хода, сигнализатор неисправности микропроцессорной системы зажигания (ЗМЗ -4061, — 4063)
Аварийная световая сигнализация
Сигнализатор торможения, светильники освещения правого ряда сидений пассажирского салона, * зуммер и плафон платформы**
Дистанционный выключатель аккумуляторной батареи, радиооборудование
Звуковой сигнал, прикуриватель, розетка переносной лампы
Резервный
Нижний блок предохранителей
№ предохранителя(номинальный ток)	Наименование оборудования защищаемых электрических цепей
Резервный
Светильник (светильники**) освещения кабины, плафон грузового салона (ГАЗ -2705, -27057)
Освещение приборов, подогреватель — отопитель
Задний противотуманный свет
Габаритный свет (правый передний, левый задний фонари), сигнализатор габаритного света, фонари освещения номерного знака
Габаритный свет (правый передний, левый задний фонари)
Ближний свет (левая фара), электрокорректор фар
Ближний свет (правая фара), сигнализатор дальнего света
Дальний свет (левая фара)
Дальний свет (правая фара)

* Для автобусов и автомобилей с двумя рядами сидений. ** Устанавливается на части автомобилей.

Дальнейшая модернизация

Планам по увеличению объемов продаж не суждено было осуществиться. Причин тому несколько:

1. Достаточно высокие расходы на эксплуатацию автомобиля ГАЗ при низкой функциональности;
2. Устарелость конструкции с точки зрения пассивной безопасности;
3. Плохая стойкость кузова к коррозии;
4. Отсутствие функций комфорта.

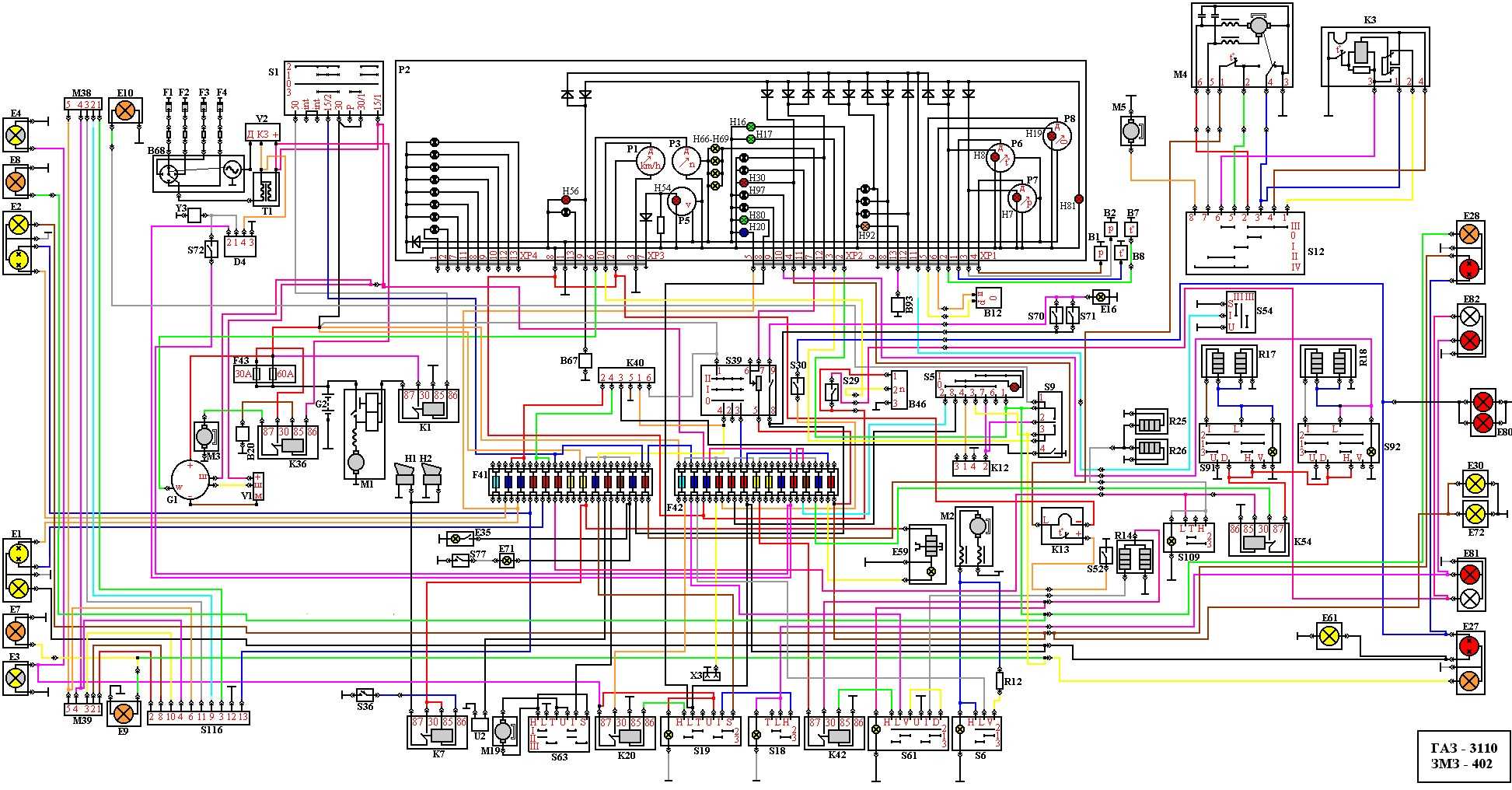

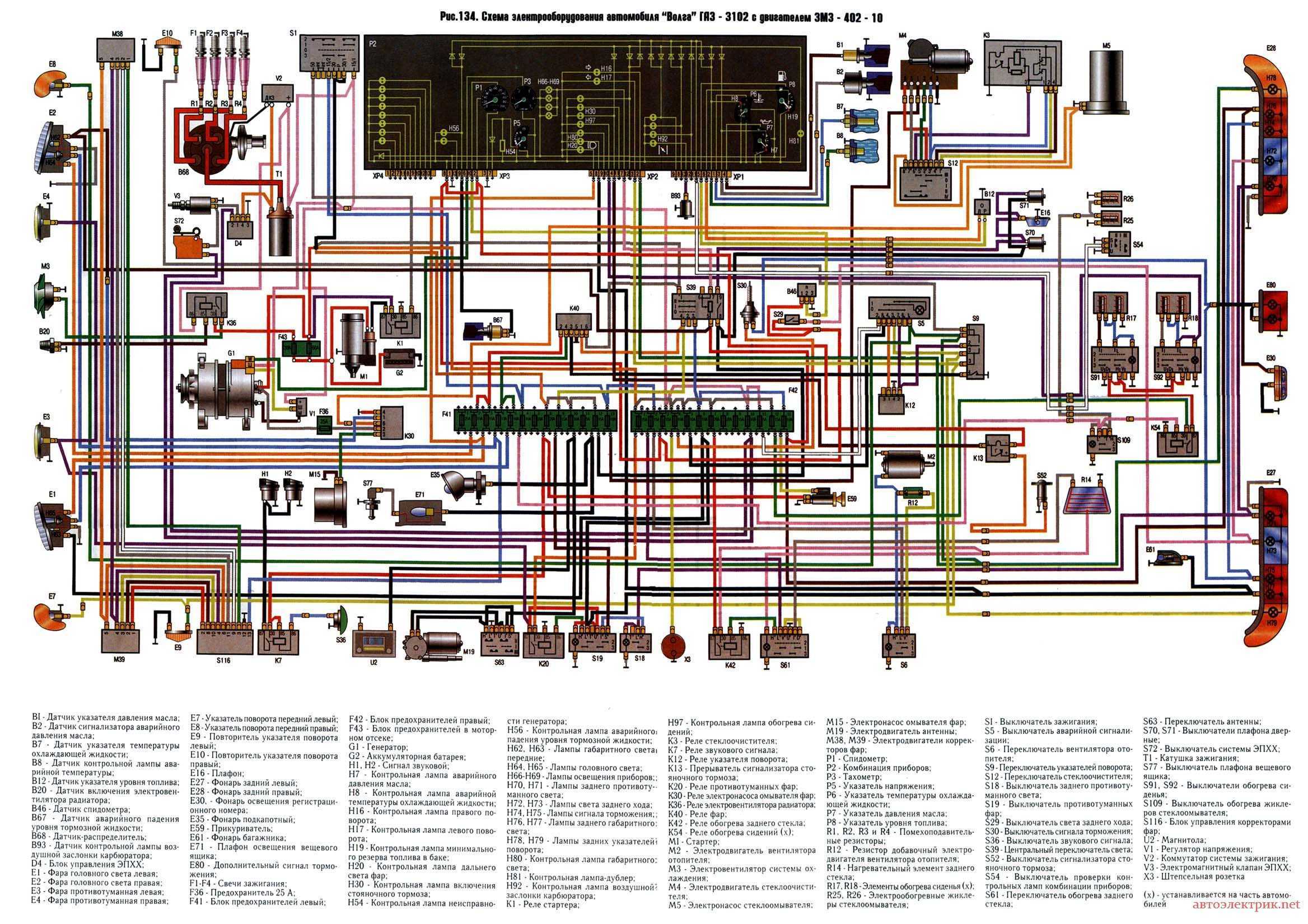

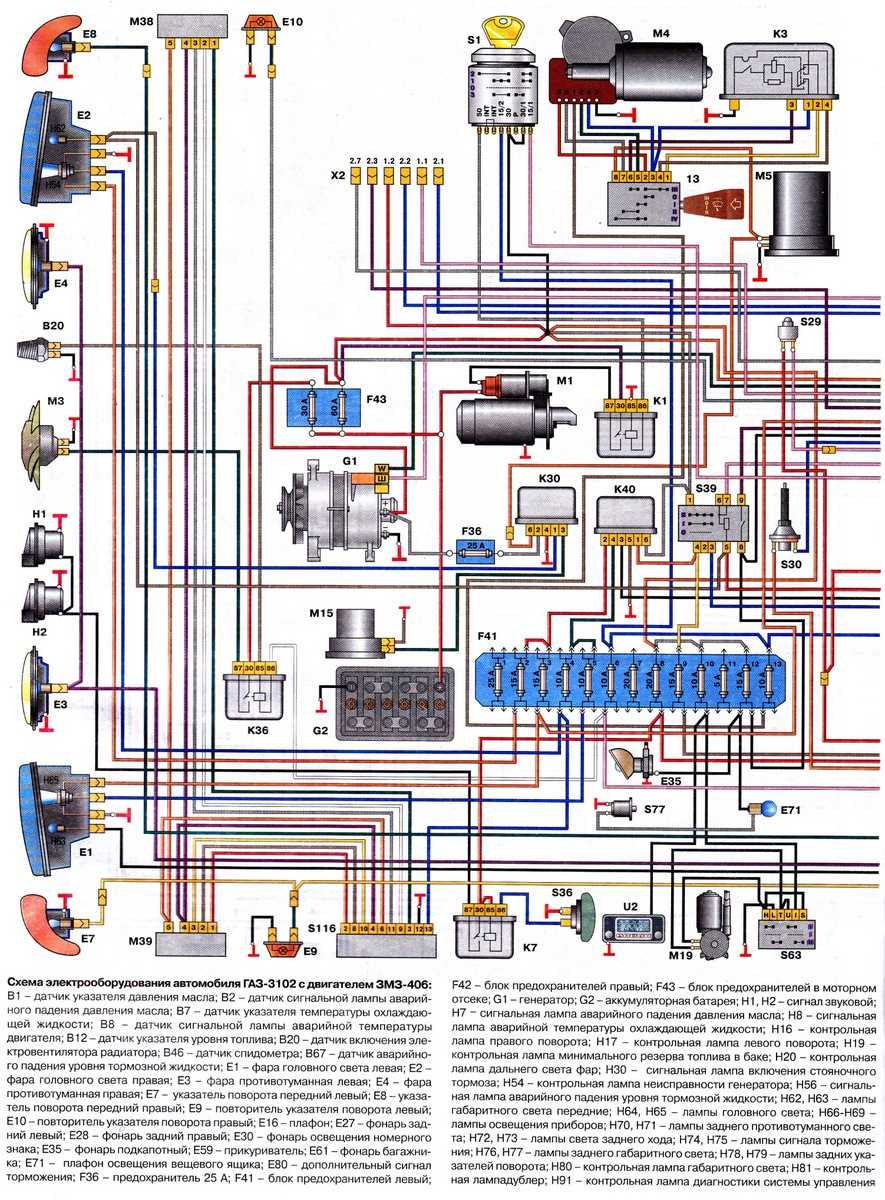

Схема проводки ГАЗ 31105 с силовым агрегатом Daimler Chrysler соответствовала европейским стандартам Все это вынудило автопроизводителя заняться глубоким рестайлингом, в результате чего в 2004 году появилась модель ГАЗ 31105.

Среди ее особенностей следует отметить:

1. Силовой агрегат DOНC объемом в 2,4 л от компании Daimler Chrysler;
2. Электронную педаль дроссельной заслонки;
3. Новую панель приборов, переделанную под требования безопасности;
4. Вынесенный на водительскую дверь пульт управления стеклоподъемниками и регулировкой наружных зеркал;
5. Новые передние фары и задние фонари;
6. Кондиционер.

Все это привело к тому, что схема электропроводки ГАЗ 31105 кардинально изменилась. Автомобиль хотя и стал более похожим по функциональности на иностранные аналоги, тем не менее, не смог конкурировать с ними.

Оригинальное фото электрооборудования ГАЗ 31105 с мотором Daimler Chrysler

Источник

задумки по разгрузке дворников. часть — ГАЗ 31, 2.4 л., 2007 года на DRIVE2

появилось время и донор по экспериментировать над разгрузкой дворников на 3110 1998г.в. (машина друга, он пока ездит на моей). дворники еле ползали по стеклу. загуглил схему под реле стеклоочистителей от газели н/о:

эта схема подает напряжение с АКБ прямо на штатную схему проводки минуя излишние метры провода. она мне показалась не очень действенной. нагрузка на элементы управления остается хоть и ниже штатной, но всё равно большой. отложил её на припас. а напрасно. почему напрасно вы, дорогие читатели, узнаете малость позднее.

2) «дворник— бустер кувалдыча- романова) этот способ отсеял друг. мотивировав это отсутствием 1 (либо 2-й, с какой стороны поглядеть) скорости. её внедрять пока не собираюсь. так смотрится схема:

www.drive2.ru/l/1914674/ — схему и описание взял у юзера SledgeHammer. надеюсь не оскорбил его этим.

3) эта схема очень разгружает все элементы управления стеклоочистителем. с её помощью запитывается с АКБ конкретно мотор стеклоочистителя:

как бы это самая действенная схема. её я по практиковал на собственном итальянце (в БЖ лянчи вроде есть). исправной работы я не достигнул от неё. дворники не останавливались после выключения. паузы нет вообщем. тогда я порадовался за мощнейший моторчик (как я задумывался) и возвратил к начальному варианту. сейчас состряпал такую на волгу- подключаем- ситуация повторяется. друга я предупреждал об вероятной беде. на штатной схеме у него дворники еле ездили на 1-й скорости по стеклу. реле наращивает скорость до 1-й галактической

Разгрузка дворников — ГАЗ 31, 2.3 л., 2006 года на DRIVE2

Для тех, кому лень читать, а так же, для тех, кто желает поглядеть работу дворников до и после переделки, есть маленькое

Что-то я зачастил с записями, но блин, набарахтаешься среди моря в консервной банке, а позже за небольшую стояночку столько всего охото сделать и Для вас поведать, что сейчас под дождем, благо летним и тёплым, решил незначительно полечить дворники)

Итак, задачи с дворниками преследуют меня ещё с моей первой поездки в Москву,с того времени неувязка с ними очень ухудшилась, но мне было лень туда лезть.

С большущим трудом нашёл в гараже старенькое реле дворников и возвратил на место

Пару дней всё было очешуенно — дворники работали, не зависали среди стекла и вроде более-менее бодренько махали, но позже резко начались глюки — они могли не ключиться, могли не выключиться, могли зависнуть, короче, копец.

Видимо, лежание в гараже не добавило релюшке жизни

Купил новою релюшку, она незначительно другой формы и с другим номером, но работает корректно

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Стартер ГАЗ 31105

Волга «Крайслер» сравнительно давно не выпускается. Но встречается в продаже, а также на дорогах нашей страны. Одно из «слабых» мест данного автомобиля – это стартер.

Сравнительно быстро выходит из строя бендикс, иногда возникают проблемы со втягивающим рел. Необходимо внимательно следить за работой электрооборудования, в противном случае могут возникнуть различного рода проблемы в дороге.

Причины выхода из строя стартера на ГАЗ 31105 и способы решения проблем

Причин нестабильной работы стартера, полного выхода его из строя множество. Основные, наиболее часто встречающиеся:

• «вялое» прокручивание стартера;
• вал стартера вообще не проворачивается.

В первом случае проблема кроется в проводке либо аккумуляторной батареи. В большинстве случаев именно АКБ является причиной плохого запуска двигателя, других аналогичных проблем. В первую очередь следует проверить величину напряжения на клеммах АКБ, убедиться в нормальной его работе и генератора – осуществляющего подзарядку. Также могут возникнуть сложности с проводкой. Плохой контакт, обрыв провода – все это может привести к невозможности запустить двигатель.

Если аккумулятор в порядке, масса присутствует – необходимо убедиться в исправности втягивающего реле. Для его проверки требуется:

• поставить автомобиль на ручник либо заблокировать колеса;
• установить нейтральную передачу;
• при помощи гаечного ключа рожкового типа перемываем силовые контакты втягивающего реле.

Если после проведения подобных действий стареет начинает крутить – проблем кроется именно во втягивающем реле. Лучшее решение – заменить такое реле. Но также можно попробовать его отремонтировать. Ещё одна проблема – бендикс. Представляет собой продолговатый вал с шестерней на конце снабженной шлецами входящими в зацепление с маховиком двигателя. Именно им управляет втягивающее реле.

При замывании контактов последнего стартер начинает раскручивать двигатель после чего он и запускается. Со временем шлицы, входящие в зацепление, стираются. Это и приводит к прокручиванию стартера. Бендикс не справляется со своей задачей. Решить проблему можно лишь его заменой либо целиком стартера. Для определения причины неисправности необходимо использовать смотровую яму либо подъемник. Только так можно ознакомиться с состоянием стартера на ГАЗ 31105. Устройство находится в сложнодоступном месте.

Иногда стартер работает, но издает посторонние звуки. Причины могут быть различными. Существуют следует способы решения проблемы:

• крепление стартера к колоколу сцепления ослабло – для проверки достаточно пошатать стартер рукой (если он качается – желательно протянуть гайки);
• муфта стартера перемещается в своей рабочей области недостаточно, шестерня не встает на свое место – для устранения неполадки придется снять стартер и очистить вал;
• иногда посторонние шумы возникают из-за специальной вилки – она перемещает скользящую муфту (она иногда изнашивается, ломается – требуется заменить её).

AUTOFIZIK.RU / авторемонт. Реле стеклоочистителя газ 3102 где находится фото

ГазРеле стеклоочистителя газ 3102 где находится фото

Поднимаем вверх защитный колпачок рычага.

Ключом «на 10» отворачиваем гайку…

…и раздвижными пассатижами стягиваем рычаг со шлицев.

Аналогично снимаем второй рычаг.

Поддевая тонкой отверткой, вынимаем шесть заглушек втулок крепления облицовки передней панели.

Шлицевой отверткой отворачиваем шесть саморезов крепления облицовки…

…и вынимаем их вместе с пластмассовыми втулками.

Ключом «на 24» отворачиваем гайку крепления облицовки наружной панели.

Снимаем панель.

Отсоединяем шланг подвода жидкости от тройника.

Ключом «на 24» отворачиваем гайки крепления двух втулок очистителя….

…и снимаем уплотнительные прокладки.

Разъединяем колодку стеклоочистителя в моторном отсеке.

Ключом «на 10» отворачиваем два болта крепления кронштейна стеклоочистителя к кузову.

Снимаем стеклоочиститель. Для того чтобы вынуть втулку левой тяги из отверстия панели кузова, наполовину прикрываем капот.

Отверткой отворачиваем два винта и отсоединяем наконечники проводов от биметаллического предохранителя.

Если щетки при работе стеклоочистителя не заходили за границы ветрового стекла, перед разборкой…

…помечаем взаимное расположение моторедуктора и кривошипа на его валу.

Ключом «на 13» отворачиваем гайку…

…и снимаем кривошип со шлицев вала.

Отворачиваем три винта крепления кронштейна к моторедуктору.

Снимаем механизм тяг с кронштейном.

Собираем и устанавливаем очиститель в обратной последовательности. При этом, кривошип на вал редуктора ставим согласно метке.После установки нового очистителя или замены редуктора возможно, что щетки очистителя двигаясь, будут выходить за пределы стекла. Перестановкой щеток на шлицах эту неисправность устранить не удасться. Необходимо, перестановкой кривошипа на валу редуктора добиться правильной работы очистителя.Для замены реле стеклоочистителя…

…в моторном отсеке (над расширительным бачком) снимаем соединительную колодку с выводов реле.

Ключом «на 10» отворачиваем болт и снимаем реле.

Не работают дворники на Волге

На большинстве, ещё эксплуатирующихся в настоящее время автомобилей Волга, оси поводков щёток стеклоочистителя, располагаются симметрично относительно кузова автомобиля. В результате чего, левая щётка на 10-15 сантиметров не доходит до кромки лобового стекла, что естественно затрудняет водителю обзор при выполнении левых поворотов в непогоду. Только на ГАЗ-3105 и ГАЗ-3111 эта конструкторская неисправность была устранена, но это были автомобили представительского класса, и если считать число выпущенных этих автомобилей в сумме, то их набирается менее пятисот штук.

Ещё одну проблему водителям автомобиля Волга создаёт тепловой биметаллический предохранитель, который отключает питание электродвигателю дворников при малейшем увеличении нагрузки на кривошипе трапеции. Если этот предохранитель закоротить и включить дворники, а они начнут работать, значит, Вам придётся снимать трапецию и искать причину её подклинивания. Возможно, что в шарнирах трапеции просто отсутствует смазка и их необходимо почистить и смазать.

Правда бывают случаи, когда пластина теплового предохранителя, в результате перегрева, деформируется, из-за чего, после её остывания не происходит автоматического замыкания контактов, что приводит к разрыву цепи питания электродвигателя дворников, и они перестают включаться в работу. Эта неисправность очень похожа на перегорание предохранителя, защищающего эту электрическую цепь.

Когда оказывается, что предохранитель цел, тогда при помощи тестера придётся проверять цепь, от под рулевого переключателя, до электродвигателя дворников. Если эта цепь в порядке, то подаём напрямую напряжение на клеммы электродвигателя дворников, и если он заработает, тогда придётся снимать под рулевой переключатель и искать неисправность в нём.

Доработка переключателя стеклоочистителя

Разбирая переключатель поворотов, увидел воочию недоработку производителей. Как только рычаг прижимаешь на себя, чтобы включить омыватель стекла, так прекращается работа щеток. При езде, это конечно не удобно, да к слову сказать и опасно. Поэтому, решил доработать этот заводской дефект.

Для этого, взял и рассоединил колодку переключателя стеклоочистителя и вызвонил на колодке, которая идет под торпедо, первую и вторую скорость и мотор омывателя.

Взял длинный плюс и стал вызванивать нужные мне контакты в этой колодке. После прозвонки оказалось, что левый нижний контакт идет на стеклоомыватель, а вот контакт правее его, идет на вторую скорость стеклоочистителя. Контакт выше второй скорости, отвечает за первую скорость.

Когда все это вызвонил, то понял, что нужно сделать так, чтобы при нажатии рычага омывателя на себя, параллельно подавалось напряжение на первую или вторую скорость стеклоочистителя. А вот при опускании рычага, должен обесточиваться омыватель и скорости стеклоочистителя.

Ясно, что для выполнения поставленной задачи, нужно скоммутировать дополнительное реле. Но с реле возиться не хотелось и потому пришел к выводу, что нужно применить диод, т.к. с ним проще. Но какой именно взять и выдержит ли?

Диодов в хозяйстве нашел три вида: первый, очень большой от сварки постоянки ВДУ; второй, с головку на десять; третий, самый маленький (КД-219), под гайку М5 или М6.

На стеклоочистителе моторчик не мощный и ампер 5, я думаю, ему хватило бы за глаза. В интернете набрал ТТХ КД-219, выскочило его описание и оказалось, что 10 ампер он держит спокойно, а это то что надо.

Конечно, самое правильное, снять опять переключатель и впаять на его клеммы диод, благо места около него хватает. Но так как это все чистый эксперимент, решил сделать легко встраиваемую и удаляемую конструкцию. Для этого, собрал вот такую схемку, а затем обмотал ее изолентой.

С колодки, которая с машиной, вытаскиваем левую нижнюю маму, а на ее место втыкаем маму нашей схемки. Строго по этому проводу, через двойную колодку, вставляем маму омывателя.

Затем, вытаскиваем рядом маму 2 скорости стеклоочистителя и на ее место вставляем второй провод нашего переходника. Сам же провод включения второй скорости, вставляем в свободную колодку нашего двойного переходника.

Остается только пристыковать к разъему переключатель стеклоочистителя. Затем, приступаем к проверке.

Включаем зажигание и первую скорость дворников — работает. Включаем вторую скорость — работает. Затем проверяем прерывистую работу дворников — все работает. Далее, включаем рычаг на себя: омыватель брызгает и щетки стирают жидкость со стекла.

При включении первой и второй скоростей, а также режима прерывистой работы дворников, по вашему желанию происходит процесс обмыва стекла. Остается переходник подвязать к проводам и можно ездить.

Эта доработка живет у меня около трех месяцев, в дороге пользоваться ей намного удобней, чем заводским вариантом. Правда, есть одно замечание — нужно было сделать это лет на 5 раньше

Блок предохранителей и реле в моторном отсеке на ГАЗ-31105

Поскольку автомобиль 31105 является развитием модели ГАЗ-24, то электрическая проводка частично сохранила архаичную компоновку с единой коробкой в салоне. Похожая конструкция имеется и на машинах завода ВАЗ «классического» семейства.

Карбюраторный двигатель

На части машин ГАЗ-31105 устанавливался старый двигатель ЗМЗ-402, оснащенный карбюраторной системой питания. Машины предназначались для службы в такси, но часть экземпляров попала в розничную продажу. Под капотом устанавливалась небольшая коробка с плавкими вставками для общей защиты положительной линии питания, внешней светотехники и вентилятора на радиаторе. На части машин использовался модуль ABS, который оснащался отдельным предохранителем в коробке под капотом.

Блок предохранителей в моторном отсеке.

Инжекторный мотор

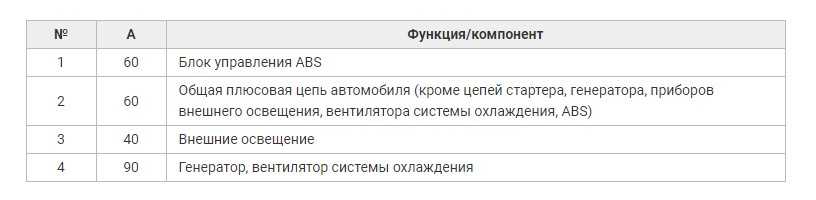

При использовании моторов с распределенным впрыском (ЗМЗ или Chrysler) в моторном отсеке находился небольшой щиток с предохранителями:

• системы ABS (опция);
• положительной линии питания (общая цепь);
• габаритных огней и прочих приборов светотехники;
• генератора с модулем выпрямителя и электродвигателя для привода крыльчатки на радиаторе.

Где предохранитель вентилятора охлаждения

Защитный предохранитель вентилятора охлаждения ГАЗ-31105 с двигателем ЗМЗ-406 установлен в моторном отсеке и рассчитан на ток до 90 А. Вставка объединена с линией генератора, при выходе из строя в комбинации приборов включается контрольная лампа отсутствия заряда батареи.

Замена проводки

Проводка на Газель 406 двигатель с распиновкой клемм разъема ЭБУ Менять всю электропроводку Газели при замене двигателя с 402 на 406 конечно не нецелесообразно.

Дело в том, что на более новых версиях Газелей изменялась и схема подключения тех или иных устройств:

1. проводка Газель 406 интегрируется в штатную электрическую систему в подкапотном пространстве;
2. соединяются с помощью клемм электронные компоненты и контрольные приборы;
3. проверяется с помощью тестеров вольтаж и правильность подключения.

После сборки проводки в единое целое, осуществляется проверка ее работоспособности. В дальнейшем производится настройка работы силового агрегата.

Выводы: Замена силового агрегата неизбежно затрагивает изменение и штатной электропроводки автомобиля

Вот почему важно при осуществлении подобной операции иметь под рукой наглядное пособие, а заводская схема электропроводки Газели позволит избежать ошибок

Замена предохранителей и реле на автомобиле Волга ГАЗ 31105

Инструменты:

• гаечный ключ рожковый 10 мм
• отвертка крестовая средняя

Примечания:

Снимаем на автомобиле Волга ГАЗ 31505 клемму провода с «минусового» вывода аккумуляторной батареи.

1. Для замены плавких предохранителей, установленных в моторном отсеке автомобиля ГАЗ 31105 нажимаем на фиксаторы крышки блока с двух сторон и снимаем крышку.

2. Ключом «на 10» отворачиваем две гайки крепления неисправного предохранителя.

3. Снимаем со шпилек наконечники проводов и неисправный предохранитель.Запасные предохранители хранятся под пластиной крышки. На предохранителях выбита величина тока срабатывания.

4. Устанавливаем новый предохранитель (с соответствующим током срабатывания), надеваем наконечники проводов на шпильки и заворачиваем гайки крепления. 5. Для замены плавких предохранителей установленных в салоне автомобиля Волга ГАЗ 31105 сдвигаем эмблему до упора.

6. Поддев за отверстие, снимаем крышку блоков.

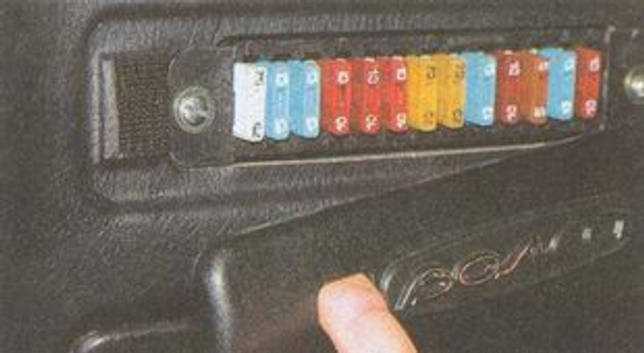

7. Предохранители в блоках расположены по порядку номеров слева-направо. Защищаемые предохранителями цепи указаны на обратной стороне крышки. В комплекте с запасными предохранителями к автомобилю ГАЗ 31105 прилагается пинцет для извлечения предохранителей.

8. Вынимаем неисправный предохранитель. Вставляем в блок новый предохранитель и устанавливаем крышку.

9. Для доступа к реле крестообразной отверткой отворачиваем четыре самореза крепления левой боковой обивки передка и снимаем обивку.

10. Поскольку реле не имеют фиксированных мест крепления, и их взаимное месторасположение может отличаться на автомобилях Волга ГАЗ 31105 разных лет выпуска. В поисках нужного реле следует ориентироваться по цвету и количеству проводов, сопоставляя их со схемой.

11. Для замены реле отворачиваем винт крепления и отсоединяем колодку проводов. Устанавливаем реле в обратной последовательности.

В статье не хватает:

• Фото инструмента
• Качественных фото ремонта

Это интересно: Разборка, дефектовка и сборка генератора ГАЗ-31105
