Схема предохранителей рено трафик

Предохранители и реле в салоне

Основной блок с предохранителями находится с тыльной стороны панели приборов.

НA обратной стороне защитной крышке будет наклеена актуальная схема с расположение элементов.

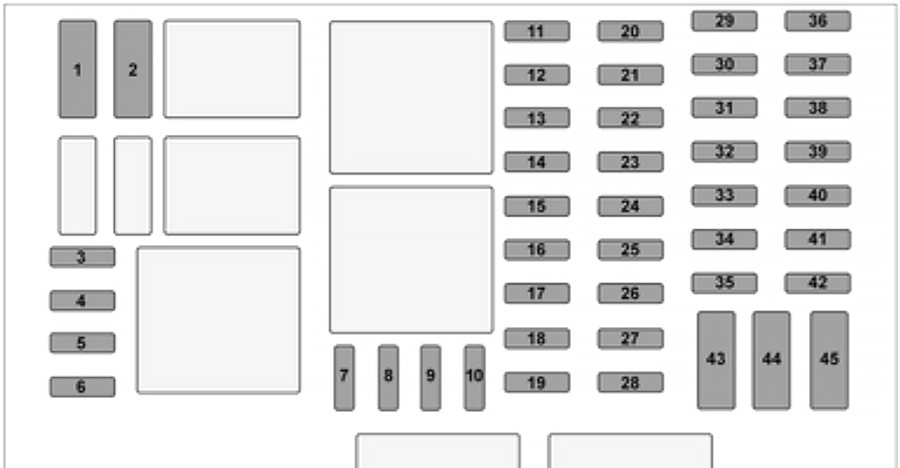

Схема

Описание

1	15А Аудиосистема, реле света, сигнализация, дисплей, ЭБУ навигации, тахограф
2	10А Освещение салона
3	15А Реле противотуманных фар
4	15А Сигнал, Переключатели: наружного освещения, указателей поворота, противотуманного света
5	25А Сигнал, Переключатели: наружного освещения, указателей поворота, противотуманного света
6	30А Стеклоочистители и стеклоомыватели
7	10А ЭБУ РКПП, ЭБУ системы впрыска, реле стартера и топливного насоса
8	25А Отопитель салона
9	10А Центральный замок, Диагностический разъем, Щиток приборов, датчик угла поворотов рулевого колеса
10	30А Центральный замок
11	15А Указатель поворотов
12	30А Реле обогрева заднего стекла и наружных зеркал
13	25А Сигнал, Переключатели: наружного освещения, указателей поворота и противотуманного света
14	25А Реле водяного электронасоса системы дополнительного подогрева, Дополнительный воздухо распределительный блок
15	15А Задние ходовые огни выключатель, Реле подогрева топлива, света заднего хода, очистителя ветрового стекла
16	10А Центральный замок, Обогрев заднего стекла, Освещение вещевого ящика, Панель приборов, управление климатической установкой, корректор фар
17	10А Датчик скорости автомобиля, Датчик угла поворота рулевого колеса, ЭБУ ABS, ЭБУ ESP
18	15А Панель управления отопителем, Стеклоочистители и стеклоомыватели, Аудиосистема, реле габаритов, ближнего света фар, очистителя заднего стекла, дисплей
19	10А Стоп-сигнал выключатель, Диагностический разъем, ЭБУ AirBag и системы контроля парковки, Датчик дождя и освещенности, Выключатель системы ESP
20	15А Отопитель салона, Реле дополнительного отопителя, Обогрев сидений водителя и пассажира выключатели
21	30А Электро стеклоподъемники
22	30А Очиститель заднего стекла: двигатель и реле
23	10А Дальний свет фар
24	25А Панель управления климатической установкой пассажира, Система дополнительного подогрева реле водяного насоса
25	5А Реле разгрузки цепи подачи + АКБ с временной задержкой на плафон освещения салона
26	10А Обогрев наружных зеркал заднего вида
27	15А Прикуриватель 1-ый ряд сидений, Дополнительное оборудование 1-го ряда сидений
28	25А Вентилятор отопителя и кондиционера, Климатическая установка панель управления
29	10А Дисплей, Освещение дневного движения главное реле, Аудиосистема, ЭБУ системы навигации
30	15А Дополнительная розетка 12 В 1-ый ряд сидений
31	15А Дополнительная розетка 12 В 2-ой ряд сидений
32	15А Звуковой сигнал
33	10А Противотуманные фонари
34	10А Габаритные огни правый борт
35	10А Габаритные огни левый борт, Подсветка контрольно измерительных приборов
36	10А Ближний свет правая фара
37	10А Ближний свет левая фара
38	10А Дальний свет правая фара
39	10А Дальний свет левая фара

ЗA прикуриватель отвечает предохранитель номер 27 на 15А.

• Реле обогревателя заднего стекла
• Реле очистителя/ омывателя заднего стекла
• Реле очистителя заднего стекла
• Реле основных цепей зажигания
• Реле обогревателя лобового стекла
• Реле противотуманных фар

Вариант 1

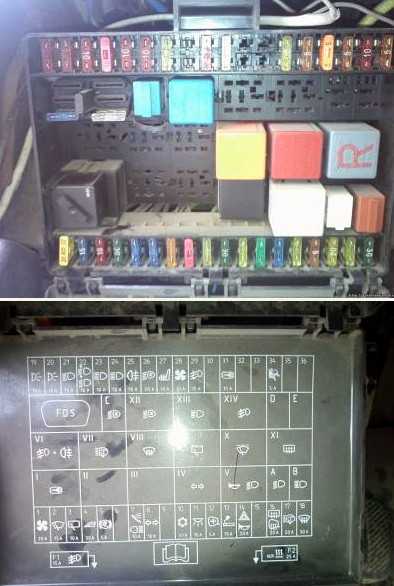

Фото – схема

Описание

1	25А Вентилятор отопителя, кратковременное включение дальнего света фар («мигалка»)
2	10А Указатели поворота
3	15А Стеклоочиститель и омыватель ветрового стекла (модели без омывателя фар)
4	10А Стоп-сигналы, фонари заднего хода и обогреватель заднего стекла
5	10А Указатели уровня топлива и температуры; сигнальные лампы включения зажигания, аварийного давления масла и низкого уровня тормозной жидкости
6	15А Стеклоочиститель и омыватель заднего стекла
7	15А Дневные ходовые огни
8	Резерв
9	Резерв
10	10А Правые габаритные огни, подсветка щитка приборов
11	10А Левые габаритные огни, подсветка номерного знака
12	10А Правая фара, ближний свет
13	20А Левая фара, ближний свет
14	10А Задние противотуманные огни, таймер омывателя фар
15	Резерв
16	10А Правая фара, дальний свет и индикатор дальнего света
17	10А Левая фара, дальний свет
18	10А Освещение кабины (салона), часы/тахограф, радиоприемник, омыватель ветрового стекла (модели с омывателем фар)
19	20А Аварийная сигнализация, звуковой сигнал
20	25А Омыватель фар высоким давлением, прикуриватель
21	20А Обогреватель заднего стекла
22	10А Цепь управления делителем коробки передач
23	Запасные предохранители
Реле
A	Выключатель блокировки стартера (автоматическая трансмиссия)
B	Не используется
C	Дневные ходовые огни
D	Дневные ходовые огни
E	Не используется
F	Обогреватель заднего стекла
G	Прерыватель указателей поворота (при буксировке прицепа должен устанавливаться прерыватель, рассчитанный на повышенную нагрузку)
H	Омыватель фар
I	Прерыватель стеклоочистителя ветрового стекла (режим «пауза»)
J	Прерыватель стеклоочистителя ветрового стекла (режим «пауза»)
K	Не используется

Предохранители и реле Renault Trafic

Рассмотрены автомобили Renault Trafic 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска.

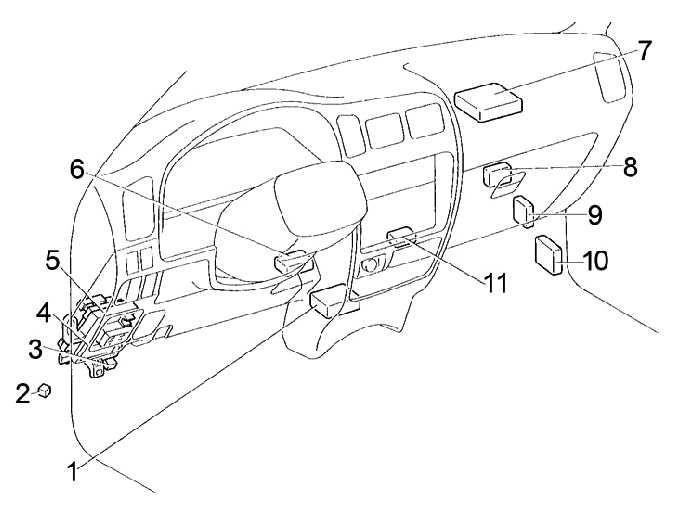

расположение электронных компонентов в автомобиле.

Блок управления кондиционером/отопителем

Диагностический разъем (DLC)

Электронный блок управления двигателем (ECM)

Блок предохранителей/реле, моторный отсек

Блок предохранителей/реле, приборная панель 1

Блок предохранителей/реле, приборная панель 2

Блок предохранителей/реле, под полом

Реле свечей накаливания

Резистор электродвигателя вентилятора отопителя-в блоке отопителя

Инерционный выключатель отсечки подачи топлива

Многофункциональный блок управления -функции: Противоугонная система центральный замок, аварийная сигнализация, обогреватель заднего стекла, иммобилайзер, указатели поворота, лампы освещения салона, очиститель/омыватель лобового стекла

Блок управления навигационной системой

Датчик температуры окружающего воздуха-в зеркале правой двери

Блок управления системой парковки

Электронный блок управления SRS

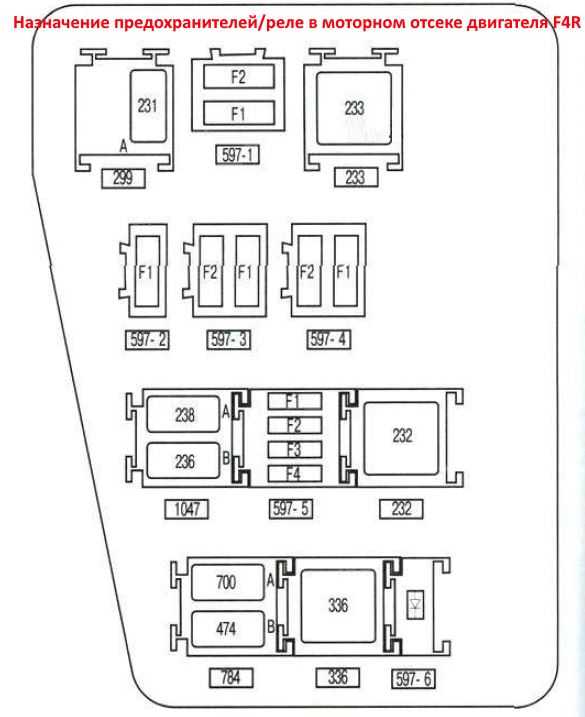

Схема расположения предохранителей и реле в блоке под капотом Renault Trafic (моторный отсек).

Реле системы управления двигателем

Реле топливного насоса

Реле электромагнитной муфты компрессора кондиционера

Диод: Дополнительный отопитель

(50A) Обогреватель лобового стекла

(40A) Электродвигатель вентилятора отопителя

(30A) Система кондиционирования

(25A) Дополнительный отопитель

(50A) Электродвигатель вентилятора системы охлаждения

(60A) Цепи замка зажигания

(60A) Система ABS/ESP

Реле электромагнитной муфты компрессора кондиционера

Дизель: Реле подогревателя топливного фильтра

Реле системы управления двигателем

(40A) Вспомогательные цепи

(40A) Электродвигатель вентилятора отопителя

(40A) Двигатель G9U: Электродвигатель вентилятора системы охлаждения

(40A) Система ABS/ESP

(15A) Электромагнитная муфта компрессора кондиционера

(25A) Кроме двигателя F4R: Дополнительный отопитель

(60A) Цепи замка зажигания

(5A) Коробка передач с автоматизированным переключением(ASM)

(40A/60A) Система ABS/ESP

(20A) Коробка передач с автоматизированным переключением(ASM)

(30A) Коробка передач с автоматизированным переключением(ASM)

Реле электромагнитной муфты компрессора кондиционера

Реле системы управления двигателем

Реле вспомогательных цепей зажигания

Реле подогревателя топливного фильтра

Реле насоса рабочей жидкости трансмиссии

(30A) Коробка передач с автоматизированным переключением (ASM)

(60A) Нагреватели охлаждающей жидкости

(60A) Нагреватели охлаждающей жидкости

(60A) Электродвигатель вентилятора системы охлаждения

(40A) Электродвигатель вентилятора системы охлаждения

(25A) Электронный блок управления двигателем (ECM)

(10A) Электромагнитная муфта компрессора кондиционера

(20A) Бензин: Топливный насос

(20A) Коробка передач с автоматизированным переключением(ASM)

(5A) Коробка передач с автоматизированным переключением(ASM)

(15A) Разъем питания дополнительного оборудования

(15A) Разъем питания дополнительного оборудования

(20A) Дополнительный отопитель

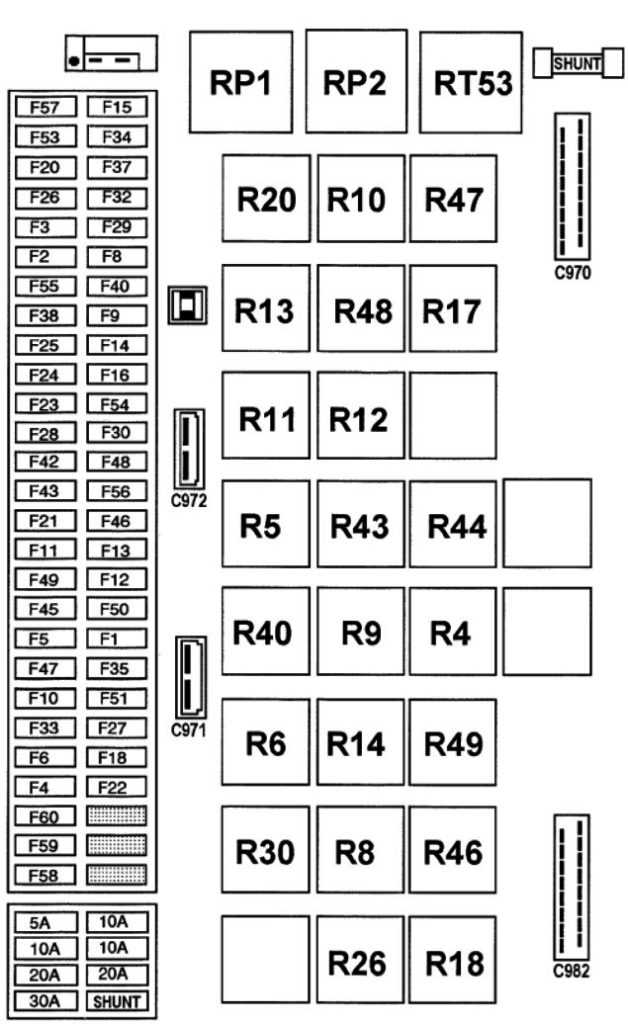

схема расположения предохранителей и реле в блоке.

Реле электромагнитной муфты компрессора кондиционера

Реле вспомогательных цепей зажигания

Реле насоса рабочей жидкости трансмиссии

Реле подогревателя топливного фильтра

Реле фонарей заднего хода

Реле системы управления двигателем

Реле электродвигателя вентилятора отопителя

(30A) Насос рабочей жидкости трансмиссии

(60A) Нагреватели охлаждающей жидкости

(60A) Нагреватели охлаждающей жидкости

(60A) Электродвигатель вентилятора системы охлаждения

(40A) Электродвигатель вентилятора отопителя

(25A) Электронный блок управления двигателем (ECM)

(10A) Система кондиционирования

(20A) Подогреватель топливного фильтра

(20A) Электронный блок управления трансмиссией

(5A) Электронный блок управления трансмиссией

(5A) Электронный блок управления двигателем (ECM)

(15A) Разъемы питания дополнительного оборудования

(15A) Разъемы питания дополнительного оборудования

(20A) Дополнительный отопитель

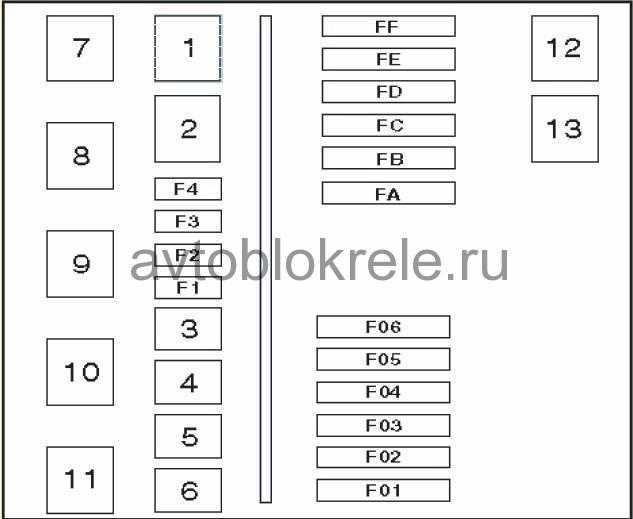

Блок предохранителей в салоне под полом Renault Trafic.

(40A) Система ABS/ESP

(40A) Система ABS/ESP

Блок предохранителей в салоне Renault Trafic (приборная панель 1).

Расположение и назначение предохранителей может быть разным в зависимости от комплектации автомобиля. Всегда руководствуйтесь наклейкой-схемой, расположенной на внутренней стороне крышки блока.

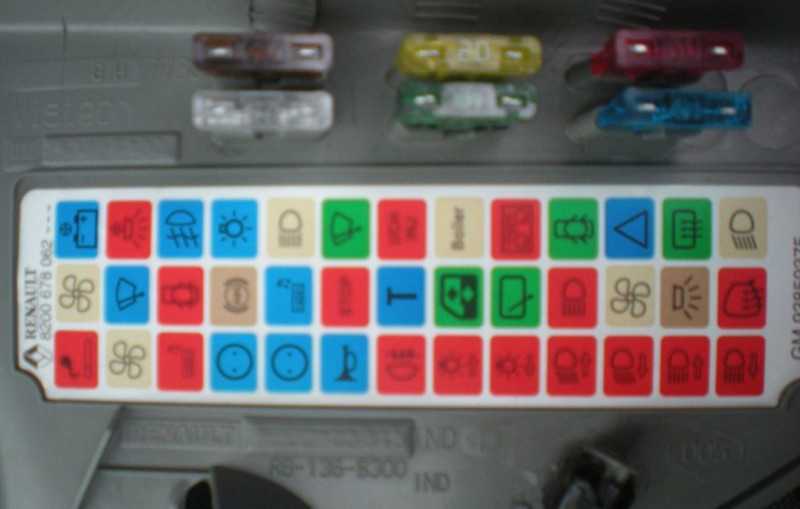

Графическое обозначение символов расположенных на внутренней стороне крышки монтажного блока.

Если нет наклейки, то вот один из вариантов расположения и расшифровки блока предохранителей.

Предохранители и реле в салоне

Основной блок с предохранителями находится с тыльной стороны панели приборов.

На обратной стороне защитной крышке будет наклеена актуальная схема с расположение элементов.

Схема

Описание

1	15А Аудиосистема, реле света, сигнализация, дисплей, ЭБУ навигации, тахограф
2	10А Освещение салона
3	15А Реле противотуманных фар
4	15А Сигнал, Переключатели: наружного освещения, указателей поворота, противотуманного света
5	25А Сигнал, Переключатели: наружного освещения, указателей поворота, противотуманного света
6	30А Стеклоочистители и стеклоомыватели
7	10А ЭБУ РКПП, ЭБУ системы впрыска, реле стартера и топливного насоса
8	25А Отопитель салона
9	10А Центральный замок, Диагностический разъем, Щиток приборов, датчик угла поворотов рулевого колеса
10	30А Центральный замок
11	15А Указатель поворотов
12	30А Реле обогрева заднего стекла и наружных зеркал
13	25А Сигнал, Переключатели: наружного освещения, указателей поворота и противотуманного света
14	25А Реле водяного электронасоса системы дополнительного подогрева, Дополнительный воздухо распределительный блок
15	15А Задние ходовые огни – выключатель, Реле подогрева топлива, света заднего хода, очистителя ветрового стекла
16	10А Центральный замок, Обогрев заднего стекла, Освещение вещевого ящика, Панель приборов, управление климатической установкой, корректор фар
17	10А Датчик скорости автомобиля, Датчик угла поворота рулевого колеса, ЭБУ ABS, ЭБУ ESP
18	15А Панель управления отопителем, Стеклоочистители и стеклоомыватели, Аудиосистема, реле габаритов, ближнего света фар, очистителя заднего стекла, дисплей
19	10А Стоп-сигнал – выключатель, Диагностический разъем, ЭБУ AirBag и системы контроля парковки, Датчик дождя и освещенности, Выключатель системы ESP
20	15А Отопитель салона, Реле дополнительного отопителя, Обогрев сидений водителя и пассажира – выключатели
21	30А Электро стеклоподъемники
22	30А Очиститель заднего стекла: двигатель и реле
23	10А Дальний свет фар
24	25А Панель управления климатической установкой пассажира, Система дополнительного подогрева – реле водяного насоса
25	5А Реле разгрузки цепи подачи “+” АКБ с временной задержкой на плафон освещения салона
26	10А Обогрев наружных зеркал заднего вида
27	15А Прикуриватель – 1-ый ряд сидений, Дополнительное оборудование – 1-го ряда сидений
28	25А Вентилятор отопителя и кондиционера, Климатическая установка – панель управления
29	10А Дисплей, Освещение дневного движения – главное реле, Аудиосистема, ЭБУ системы навигации
30	15А Дополнительная розетка 12 В – 1-ый ряд сидений
31	15А Дополнительная розетка 12 В – 2-ой ряд сидений
32	15А Звуковой сигнал
33	10А Противотуманные фонари
34	10А Габаритные огни – правый борт
35	10А Габаритные огни – левый борт, Подсветка контрольно – измерительных приборов
36	10А Ближний свет – правая фара
37	10А Ближний свет – левая фара
38	10А Дальний свет – правая фара
39	10А Дальний свет левая фара

За прикуриватель отвечает предохранитель номер 27 на 15А.

• Реле обогревателя заднего стекла
• Реле очистителя/ омывателя заднего стекла
• Реле очистителя заднего стекла
• Реле основных цепей зажигания
• Реле обогревателя лобового стекла
• Реле противотуманных фар

Предохранители и реле в салоне

Основной блок с предохранителями находится с тыльной стороны панели приборов.

На обратной стороне защитной крышке будет наклеена актуальная схема с расположение элементов.

Схема

Описание

1	15А Аудиосистема, реле света, сигнализация, дисплей, ЭБУ навигации, тахограф
2	10А Освещение салона
3	15А Реле противотуманных фар
4	15А Сигнал, Переключатели: наружного освещения, указателей поворота, противотуманного света
5	25А Сигнал, Переключатели: наружного освещения, указателей поворота, противотуманного света
6	30А Стеклоочистители и стеклоомыватели
7	10А ЭБУ РКПП, ЭБУ системы впрыска, реле стартера и топливного насоса
8	25А Отопитель салона
9	10А Центральный замок, Диагностический разъем, Щиток приборов, датчик угла поворотов рулевого колеса
10	30А Центральный замок
11	15А Указатель поворотов
12	30А Реле обогрева заднего стекла и наружных зеркал
13	25А Сигнал, Переключатели: наружного освещения, указателей поворота и противотуманного света
14	25А Реле водяного электронасоса системы дополнительного подогрева, Дополнительный воздухо распределительный блок
15	15А Задние ходовые огни – выключатель, Реле подогрева топлива, света заднего хода, очистителя ветрового стекла
16	10А Центральный замок, Обогрев заднего стекла, Освещение вещевого ящика, Панель приборов, управление климатической установкой, корректор фар
17	10А Датчик скорости автомобиля, Датчик угла поворота рулевого колеса, ЭБУ ABS, ЭБУ ESP
18	15А Панель управления отопителем, Стеклоочистители и стеклоомыватели, Аудиосистема, реле габаритов, ближнего света фар, очистителя заднего стекла, дисплей
19	10А Стоп-сигнал – выключатель, Диагностический разъем, ЭБУ AirBag и системы контроля парковки, Датчик дождя и освещенности, Выключатель системы ESP
20	15А Отопитель салона, Реле дополнительного отопителя, Обогрев сидений водителя и пассажира – выключатели
21	30А Электро стеклоподъемники
22	30А Очиститель заднего стекла: двигатель и реле
23	10А Дальний свет фар
24	25А Панель управления климатической установкой пассажира, Система дополнительного подогрева – реле водяного насоса
25	5А Реле разгрузки цепи подачи “+” АКБ с временной задержкой на плафон освещения салона
26	10А Обогрев наружных зеркал заднего вида
27	15А Прикуриватель – 1-ый ряд сидений, Дополнительное оборудование – 1-го ряда сидений
28	25А Вентилятор отопителя и кондиционера, Климатическая установка – панель управления
29	10А Дисплей, Освещение дневного движения – главное реле, Аудиосистема, ЭБУ системы навигации
30	15А Дополнительная розетка 12 В – 1-ый ряд сидений
31	15А Дополнительная розетка 12 В – 2-ой ряд сидений
32	15А Звуковой сигнал
33	10А Противотуманные фонари
34	10А Габаритные огни – правый борт
35	10А Габаритные огни – левый борт, Подсветка контрольно – измерительных приборов
36	10А Ближний свет – правая фара
37	10А Ближний свет – левая фара
38	10А Дальний свет – правая фара
39	10А Дальний свет левая фара

За прикуриватель отвечает предохранитель номер 27 на 15А.

• Реле обогревателя заднего стекла
• Реле очистителя/ омывателя заднего стекла
• Реле очистителя заднего стекла
• Реле основных цепей зажигания
• Реле обогревателя лобового стекла
• Реле противотуманных фар

Блоки под капотом

Блок силовых предохранителей

Данный блок расположен в моторном отсеке справа походу движения авто, за основным АКБ (точнее между ним и правым крылом). Всё основное оборудование авто так или иначе подключено через эти предохранители.

Всего таких предохранителей предусмотрено 6, обозначаются они как FA, FB, FC, FD, FE, FF. Актуальная схема будет нанесена на крышку.

FA	80А Система пуска, Система управления двигателем 2.0 DOHC, Система света
FB	40А Противотуманные огни, Дополнительный обогреватель
FC	60А Аварийная система, Система управления двигателем
FD	50А ABS, ESP
FE	50А Блок управления двигателем, бензин либо система холодного старта, дизель
FFa	20А Система управления двигателем, дизель либо Кондиционер
FFb	50А DOHC, турбодизель: автоматическое сцепление , Система управления двигателем
FFc	60А Автоматическое сцепление , Система управления двигателем, Кондиционер

Блок предохранителей и реле

Он находится с левой стороны подкапотного пространства. Актуальная схема, так же будет на крышке. Тут могут находится следующие элементы.

• Предохранители отвечающие за автоматическое сцепление и вентилятор кондиционера
• R22 – реле системы запуска двигателя
• R84 – реле двигателя
• R124 – реле вентилятора кондиционера
• R209 – реле гидравлического насоса

На этом всё. А если Вы хотите помочь дополнить материал, пишите в комментарии.

Предохранители и реле в салоне

Основной блок находится с левой стороны в панели приборов, за защитной крышкой, на обратной стороне которой, нанесена актуальная схема с описанием предохранителей.

Фотография

Схема реле

Обозначение реле

1. Распределительное реле после замка зажигания
2. Реле обогрева заднего стекла
3. Реле передних противотуманных фар
4. Реле день/ночь
5. Зуммер о не выключенном освещении
6. Реле очистителя заднего стекла
7. Реле очистителя лобового стекла
8. Реле указателей поворота и аварийной сигнализации
9. Реле блокировки от детей
10. Реле стеклоподъемников

Схема предохранителей

Описание предохранителей

1. 40 Правый передний стеклоподъемник
2. 40 Обогреватель заднего стекла
3. 40 Левый передний стеклоподъемник
4. 40 Система кондиционирования воздуха
5. 25 Электрическая блокировка дверей
6. 10 Указатели поворота, аварийная световая сигнализация
7. 20 Стеклоочиститель ветрового стекла
8. 25 Память положения регулировок оборудования
9. 10 Габаритное освещение, реостат освещения, подсветка панели приборов и вещевого ящика, управление светом фар
10. 10 Левее габаритное освещение, освещение прикуриватель, радио, селектор автоматической коробки передач, управление обогревателем
11. 20 Вентиляторы радиатора
12. 15 Система кондиционирования воздуха
13. 10 Зеркало с электрическим приводом, аварийная световая сигнализация, задний фонарь
14. 10 Обогреватель зеркал заднего вида
15. 15 Левый указатель поворота, корректор фар
16. 15 Правый указатель поворота
17. 15 Правая фара
18. 15 Левая фара
19. 15 Стеклоочиститель заднего стекла, обогреватель заднего стекла, вентилятор отопителя, внутреннее освещение заднее освещение, контрольная лампа селектора автоматической коробки передач
20. 20 Прикуриватель
21. 15 Подвеска с электронным управлением
22. 25 Стеклоомыватель ветрового стекла
23. 7.5 Аксессуары
24. 10 Стоп-сигналы, прерыватель указателей поворота, регулятор скорости
25. 30 Регулировка положения спинки сидения и подголовника переднего пассажира
26. 5 Усилитель рулевого управления
27. 20 Защита функционирования двигателя
28. 10 ABS
29. 5 Автоматическая коробка передач, фонари света заднего хода
30. 10 Панель приборов, дополнительное реле, переключатель 4х4, переключатель S
31. 30 Регулировка положения правого заднего сидения
32. 30 Регулировка положения левого заднего сидения
33. 30 Регулировка положения подушки сидения переднею пассажира
34. 25 Люк, обогрев сидений, сидение ergo malic
35. 10 Часы, звуковой сигнал, синтезатор речи
36. 25 Звуковой предупреждения, блок сигнализации
37. 15 Внутреннее освещение, электрическое управление замками дверей, зеркало заднего вида
38. 25 Противотуманные фары
39. 15 Управление радиоприемником и телефоном
40. 10 Противотуманные фонари

Блок предохранителей и реле

Основной блок предохранителей и реле находится в верхней части панели приборов, со стороны пассажира за защитной крышкой.

Вариант 1

Описание предохранителей

p, blockquote 10,1,0,0,0 —>

Штепсельная розетка на прицеп 7-контактная «ABS/EBS»	F1
Питание контрольных ламп «СЕРВИС» и «ОПАСНО»	F1
блок управления «ABS / ASR»	F1
предохранитель электроклапанов «ABS / ASR» (Передн. прав / Задн. лев.)	F1
предохранитель электроклапанов «ABS / ASR» (Передн. лев / Задн. прав.)	F1
предохранитель аварийной защиты АБС	F1
предохранитель узла отключения электрического замедлителя	F1
Стояночные фонари правые	F2
Габаритные фонари правые	F2
Стояночные фонари левые	F3
Габаритные фонари левые	F3
Питание стояночных фонарей прицепа	F4
Резервные +24 вольта (для освещения)	F5
Резервные +24 вольта (для освещения)	F6
Подсветка приборов панели приборов	F6
Подсветка выключателей	F6
Противотуманный фонарь (или фонари)	F8
Противотуманные фары	F9
Фара ближнего света правая	F10
Фара ближнего света левая	F11
Фара дальнего света левая	F12
Фара дальнего света правая	F13
Прожекторы дальнего действия	F14
Тактовый привод стеклоочистителей	F15
Противоугонное устройство	F16
Выключатель стоп-сигнала под педалью тормоза	F16
Фонари заднего хода	F16
Аварийный выключатель «TBV» (в модификации RTMDR)	F16
Цепь питания сигнализаторов панели приборов	F16
подогрев зеркал наружных зеркал заднего вида	F16
Цепь воздушного кондиционера	F18
Двигатель привода вентиляционного люка в крыше	F20
Резервное питание (после общего выключателя)	F21
Автономный отопитель «D1LCC»	F22
Автономный отопитель «D3LCC»(фен)	F22
Автономный отопитель «Thermo 90» (мокрая)	F22
Цепь воздушного кондиционера	F22
Контрольное устройство вентиляции	F22
предохранитель подсветки подножки	F23
Плафон водителя	F23
Плафон спального места	F23
Плафон нижней кушетки	F23
Плафон верхней кушетки	F23
Переносная лампа для чтения карт	F23
Двигатель стеклоподъемника пассажира	F24
Часы контрольного тахографа	F25
Звуковой сигнализатор	F26
Стоп-сигнал	F27
блок управления «ABS / ASR»	F28
Поворотное зеркало заднего вида с дефростингом, левое	F29
Поворотное зеркало заднего вида с дефростингом, правое	F29
Управление ориентацией наружного зеркала (зеркал) заднего вида	F29
Питание дополнительных элементов контрольного тахографа	F30
Приводы регулировки прожекторов	F30
предохранитель прикуривателя	F30
преобразователь на 12 вольт (цепь телесвязи)рации	F30
предохранитель магнитолы	F30
Двигатель привода стеклоочистителей	F32
мотор стеклоомывателей	F32
мотор омывателей фар	F32
предохранитель розетки для диагностики	F33
блок управления подвески (6×2 / 6×4)	F33
Прерыватель указателя поворотов	F34
Питание памяти авто радиоприемника	F34
Программируемый выключатель (пульт) автономного отопителя	F34
Резервное питание (после контакта замка стартера	F35
блок управления «EBS»	F37
Двигатель стекло подъемника водителя	F38
Резервное питание (после общего выключателя)	F40
Матричный дисплей	F42
блок управления «TBV»	F42
Рабочий прожектор (тягача)	F43
Подсветка клапанов	F43
Блок управления центральным замком	F45
Электрическая защелка левая	F45
Электрическая защелка правая	F45
Выключатель подогрева двигателя	F46
Реле времени системы централизованной смазки	F46
Матричный дисплей	F46
компьютер подвески (4×2)	F47
компьютер подвески (6×2 / 6×4)	F47
Блок дистанционного управления подвеской	F47
Датчик давления подушек заднего моста (6×2)	F47
Реле времени само устанавливающейся оси	F47
компьютер «VMAC»	F48
Электро клапаны выпускного тормоза «J»	F49
Холодильник	F50
Обогреваемое сиденье водителя	F51
Обогреваемое сиденье пассажира	F51
Понижающий трансформатор (для розетки 12 вольт)	F51
Розетка для «SAE»	F51
Резервное питание для видео	F53
Электропривод передней солнцезащитной шторки	F54
Электропривод боковых солнцезащитных шторок	F54
Резервное питание (после контакта замка стартера)	F55
Аварийный выключатель «TBV» (в модификации RTMDR	F56
блок управления «TBV»	F56
блок управления «EBS»	F60

Блоки в салоне

Расположение

Общая схема расположения блоков в салоне

Левый руль

Правый руль

Описание

1. Блок управления подушками безопасности
2. Реле полного привода (ADD)
3. LHD: Реле топливного насоса
4. Интегрированное реле
5. Блок предохранителей
6. LHD: Реле дневных ходовых огней
7. Блок управления выбросами (3RZ-F, 1RZ) Таймер предпускового отопителя (дизель)LHD: Блок управления двигателем (2RZ-FE)RHD: Блок управления двигателем (M/T) (3RZ-FE, 1RZ-E)RHD: Блок управления двигателем и коробкой передач (A/T) (3RZ-FE, 1RZ-E)
8. Усилитель кондиционера
9. LHD: Блок управления блокировкой дифференциала
10. Блок управления системой ABS
11. Датчик замедления
12. RHD: Блок управления полным приводом
13. RHD: Блок реле (реле топливного насоса (Circuit Opening))
14. RHD: Реле антенны
15. RHD:Австралия: Распределительный блокКроме Австралии: Распределительный коннектор
16. RHD: Реле освещения (Dim-Dip)

Блок предохранителей

Находится в нижней части панели за защитной крышкой.

Фото пример исполнения

Схема

Обозначение

R1 – интегрированное реле

1	20A SEAT-HTR – Подогрев сидений
2	15A ACC – Прикуриватель, часы, зеркала с электроприводом, лампы заднего хода, блокировка селектора коробки передач
3	7,5A ECU-B – Задний противотуманный свет, индикатор подушек безопасности, дневные ходовые огни, круиз-контроль, ABS
4	20A 4WD – Система отключения переднего дифференциала, полный привод, блокировка заднего дифференциала
5	10A TURN – Указатели поворота, аварийная сигнализация
6	10A GAUGE – Комбинация приборов, лампы заднего хода, круиз-контроль, антенна, центральный замок, блок управления коробкой передач, система запуска, система зарядки, блок управления отопителем
7	15A ECU-IG – ABS, блокировка селектора коробки передач
8	20A WIPER – Стеклоочиститель и омыватель
9	10A IGN – Индикатор заряда, подушки безопасности, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
10	30A POWER – Стеклоподъемники, центральный замок

С обратной стороны блока крепятся некоторые реле.

R1	Звуковой сигнал
R2	Указатели поворота (аварийная сигнализация)
R3	Силовое реле (стеклоподъемники, центральный замок)
R4	Обогрев заднего стекла

Предохранители и реле Renault Trafic

Рассмотрены автомобили Renault Trafic 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска.

расположение электронных компонентов в автомобиле.

Электронный блок управления ABS — подполом

Блок управления кондиционером/отопителем

Диагностический разъем (DLC)

Электронный блок управления двигателем (ECM)

Блок предохранителей/реле, моторный отсек

Блок предохранителей/реле, приборная панель 1

Блок предохранителей/реле, приборная панель 2

Блок предохранителей/реле, под полом

Резистор электродвигателя вентилятора отопителя-в блоке отопителя

Инерционный выключатель отсечки подачи топлива

Многофункциональный блок управления -функции: Противоугонная система центральный замок, аварийная сигнализация, обогреватель заднего стекла, иммобилайзер, указатели поворота, лампы освещения салона, очиститель/омыватель лобового стекла

Блок управления навигационной системой

Датчик температуры окружающего воздуха-в зеркале правой двери

Блок управления системой парковки

Электронный блок управления SRS

Электронный блок управления трансмиссией (TCM) — Трансмиссия ASM

Датчик скорости автомобиля — на коробке переключения передач (некоторые модели)

Схема расположения предохранителей и реле в блоке под капотом Renault Trafic (моторный отсек).

Источник статьи: http://xn--80ahccobunhhld3a1b.xn--p1ai/%D1%80%D0%B5%D0%BD%D0%BE/%D0%BF%D1%80%D0%B5%D0%B4%D0%BE%D1%85%D1%80%D0%B0%D0%BD%D0%B8%D1%82%D0%B5%D0%BB%D0%B8-%D0%B8-%D1%80%D0%B5%D0%BB%D0%B5-renault-trafic/

Блок в салоне

Он находится под панелью приборов за защитной крышкой, на обратной стороне которой будет нанесена актуальная схема блока.

Фото – пример исполнения

Схема

Описание

1	30А Вентилятор отопителя
2	15А Стеклоочиститель ветрового стекла
3	10А Стеклоочиститель заднего стекла
4	30А Электрические стеклоподъемники
5	5А АБС
6	10А Система контроля тяги, система холодного старта, часы, ABS, система подзарядки, фары, комбинация приборов, система противо облиденения, противоугонная система
7	10А Стоп-сигналы
8	10А Указатели поворотов
9	10А Сигнализация противоугонной системы
10	30А Кондиционер
11	10А Внутреннее освещение
12	5А Электро зеркала
13	15А Прикуриватель
14	25А Аварийная сигнализация, звуковой сигнал
15	15А Сигнализация противоугонной системы, аварийная сигнализация
16	20А Обогреватель заднего стекла
17	20А Омыватель фар
18	30А Обогреватель ветрового стекла
19	10А Правые габаритные огни
20	10А Левые габаритные огни
21	10А Правая фара, ближний свет
22	10А Левая фара, ближний свет
23	10А Правая фара, дальний свет
24	10А Левая фара, дальний свет
25	10А Задние противотуманные фонари
26	15А Дневные ходовые огни
27	10А Обогреватель передних сидений
28	10А Дополнительный электрический обогреватель
29	15А Противотуманные фары
30	Резерв
31	10А Замок зажигания
32	5А Противоугонная система
33	5А Противоугонная система
34	5А Пневмоподушка
35	5А Дверные огни, Подушка безопасности
36	10А Стеклоочистители и стеклоомыватели
R1	Реле обогрев заднего ветрового стекла
R5	Реле системы дневного света
R8	Реле насоса омывателя фар
R9	Реле заднего стеклоочистителя
R11	Передний стеклоочиститель – Реле
R26	Противотуманные огни – Реле
R36	Реле ближнего света
R37	Реле дальнего света
R39	Реле указателей поворота
R40	Реле обогрева ветрового стекла
R41	Реле зажигания
R43	Левые предупреждающие огни – Реле
R44	Правые предупреждающие огни – Реле
R78	Ближний свет фар с пониженной интенсивностью – Реле
R79 /R5	Ближний свет фар с пониженной интенсивностью – Реле
R80	Реле системы дневного света
R96	Реле таймера внутреннего освещения
R125	Реле задних противотуманных фонарей
A66	Предупреждение модуля освещения
D20	Соединитель передачи данных (DLC)

Блок в салоне

Расположен в нижней части панели приборов за защитной крышкой со стороны водителя.

Фото – пример

Схема

Описание

1	10А Иммобилайзер, комбинация приборов, лампа верхней консоли, ECM, датчик массового расхода воздуха, блок датчика уровня моторного масла
2	10А Приборный щиток
3	10А Переключатель опасности
4	15А Управление SRS
5	20А Дополнительная розетка
6	10А Аудио, Наружное зеркало и складывание
7	15А Прикуриватель
8	10А Редуктор натяжения ремня безопасности
9	10А Управление кондиционером, Наружное зеркало и складывание
10	10А Управление кондиционером
11	10А Автоматический свет, TCM, генератор импульсов АКП, лампа заднего хода, переключатель диапазонов коробки передач
12	10А Управление кондиционером, аудиосистемой, подсветкой потолочной консоли
13	10А Комнатные лампы, Комбинация приборов
14	15А Реле дверного замка
15	20А Динамик AMP
16	15А Люк, Верхняя консольная лампа
17	15А Иммобилайзер, открыватель топливного бака
18	10А Задний противотуманный фонарь
19	30А Реле обогревателя, предохранитель 9
20	10А Короткий разъем “B”, Лампы освещения, Задний противотуманный фонарь, Наружные фонари
21	10А Управление А / С, Люк, Датчик дождя
22	15А Задний кондиционер
23	10А Реле аварийной сигнализации, разъем проверки, разъем канала передачи данных
24	15А Выключатель стоп-сигнала
25	20А Передний стеклоочиститель и омыватель, датчик дождя
26	30А Предохранитель (катушка зажигания, ABS), реле управления двигателем, ECM
27	10А В / Реле сигнализации, Круиз-контроль, Переключатель диапазонов КПП, Пуск (МКПП), ECM, PCM
28	10А Фара головного света, Фонарь освещения номерного знака, Наружные фонари
29	10А Выключатель стоп-сигнала, круиз-контроль, передний дворник, топливный фильтр
30	20А Подогрев сиденья
31	10А Датчик AQS, Регулировка положения фар, Фара головного света, Управление ДХО
32	15А Задний дворник и омыватель

Схема с крышки блока

Реле

• R1 – Реле электрических стекло подъёмников
• R2 – Реле обогрева

С обратной стороны блока так же могут крепится несколько элементов реле, таких как: реле открытия и закрытия дверей, реле фар и т.д.
