Toyota Caldina

( японский:トヨタ·カルディナ , Toyota Karudina ) является автомобиль производства Toyota для японского рынка с 1992 по 2007 год заменил Corona и Carina вагонов, и был продан наToyota магазин иToyopet магазин мест в Японии. Хотя Caldina никогда официально не экспортировалась Toyota, его возможности All-Trac 4WD и большая мощность сделали его популярным серым импортом в Австралии, Новой Зеландии, России и многих странах Южной Америки. Когда производство было прекращено в 2007 году, универсал Avensis серии T270 занял свои рыночные позиции.

Блоки в салоне

Расположение

Общая схема расположения блоков в салоне

p, blockquote 6,0,0,0,0 —>

• 11 — левый боковой датчик SRS
• 12 — инвертор DC/AC
• 13 — реле инвертора (до 10.1997 г.)
• 14 — реле электропривода люка
• 15 — правый боковой датчик SRS
• 16 — электронный блок управления системой навигации (с 12.1999 г.)
• 17 — реле очистителя заднего стекла
• 18 — электронный блок управления двигателем
• 19 — центральный монтажный блок
• 20 — реле управления замками дверей
• 21 — интегрированное реле
• 22 — блок реле №1
• 23 — реле разъема подключения дополнительного электрооборудования
• 24 — блок предохранителей
• 25 — правый кронштейн крепления разъемов
• 26 — монтажный блок под приборной панелью в салоне
• 27 — реле обогревателя лобового стекла (антиобледенителя щеток)
• 28 — реле корректора фар (с 12.1999 г.)
• 29 — блок управления блокировкой селектора АКПП
• 30 — датчик замедления (ABS) (модели с VSC)
• 31 — датчик замедления (ABS, модели 4WD); датчик бокового перемещения (модели с VSC)
• 32 — центральный датчик SRS
• 33 — реле отопите­ля
• 34 — левый кронштейн крепления разъемов
• 35 — реле топливного насоса
• 36 — блок предохранителей (ЗС-ТЕ с 12.1999 г.)
• 37 — электронный блок управле­ния ABS, TRC и VSC.

Блок предохранителей

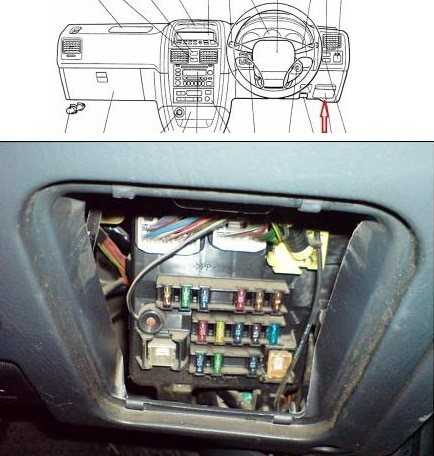

В салоне блок предохранителей находится под панелью приборов со стороны водителя за защитной крышкой.

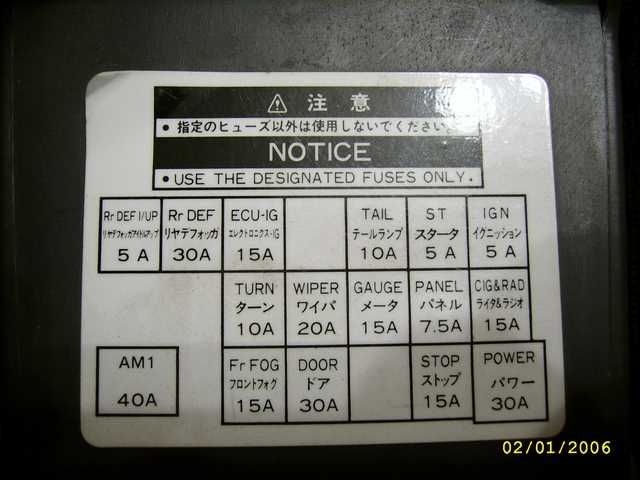

Пример схемы с крышки блока

p, blockquote 13,0,0,0,0 —>

1	5А DEFOG / IDLE-UP — Система повышения частоты вращения холостого хода, электронный блок управления двигателем
2	30А DEFOG — Обогреватель заднего стекла
3	15А ECU — IG — Анти блокировочная система тормозов, система блокировки переключения передач
4	10А TAIL — Передние и задние габариты, подсветка номерного знака
5	5А STARTER — Стартер, блок управления двигателем
6	5А IGNITION — Зажигание, Электронный блок управления двигателем
7	10А TURN — Указатели поворотов
8	20А WIPER — Стеклоочистители и омыватели
9	15А METER — Комбинация приборов
10	7,5А PANEL — Подсветка комбинации приборов и выключателей
11	15А LIGHTER / RADIO — Электропривод боковых зеркал, прикуриватель, часы, магнитола
12	15А FOG — Передние противотуманные фары
13	30А DOOR — Центральный замок
14	15А STOP — Стоп-сигналы

С обратной стороны блока могут крепится некоторые реле.

p, blockquote 15,0,0,0,0 —>

• Главное силовое реле
• Реле габаритов
• Реле обогревателя заднего стекла

Дополнительные элементы

Отдельно, ближе к левой стоке могут крепится некоторые дополнительные предохранители.

Обозначение

p, blockquote 19,0,0,0,0 —>

1. 15A FR DEF — Обогрев щёток стеклоочистителя
2. 15А ACC SOCKET — Дополнительные розетки

А в панели с левой стороны: 1 20A F/HTR — Подогрев топлива

Блоки под капотом

Расположение

Схема

Обозначение

1. реле топливного насоса
2. блок реле (ABS)
3. блок реле в моторном отсеке №2
4. блок реле в моторном отсеке
5. передний датчик SRS.

Монтажный блок

Находится с левой стороны, рядом с аккумулятором.

Фото – схема

Пример обозначения с крышки

Схема

Назначение

10А DOME	система MULTIPLEX
лампы освещения салона
центральный замок (модели с 12.2004 г.)
10А ECU-B	система зарядки
система управления двигателем и АКПП (модели с двигателем 1NZ-FE)
электропривод вентиляторов (модели с двигателем 1AZ-FSE)
ABS
подушки безопасности и преднатяжители ремней безопасности
система MULTIPLEX
центральный замок
электропривод стеклоподъемников
система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении
система предупреждения о не пристегнутом ремне безопасности и ослабления натяжения
комбинация приборов аудиосистема (модели с навигационной системы) и система заднего обзора
фары
противотуманные фары
габариты
фонари заднего хода
лампы освещения салона
кондиционер
10/15А H-LP LH	фары (ксенон / не ксенон)
10А H-LP LH HI	фары ксенон
10/15А H-LP RH	фары (ксенон / не ксенон)
10А H-LP RH HI	фары ксенон
10А TURN-HAZ	указатели поворота и аварийная сигнализация
10А HORN	звуковой сигнал
15/20А EFI	система управления двигателем и АКПП (модели с двигателем 1NZ-FE)
система управления двигателем и АКПП (модели с двигателем 1ZZ-FE)
система управления двигателем и АКПП (модели с двигателем 1AZ-FSE)
электропривод вентиляторов (модели с двигателями 1NZ-FE, 1ZZ-FE)
электропривод вентиляторов (модели с двигателем 1AZ-FSE)
15A – 1AZ-FSE. 20A – модели с 12.2004 г.
15А EFI2	система управления двигателем и АКПП (модели с двигателем 1AZ-FSE)
10/15А ETCS	система управления двигателем и АКПП (модели с двигателем 1AZ-FSE)
система управления двигателем и АКПП (модели 2WD с двигателем 1ZZ-FE)
10A – модели с 12.2004 г.
15А RADIO №1	Магнитола
25А ABS №2	ABS
30А АМ2	система запуска
30А CDS	электропривод вентиляторов (модели с двигателем 1AZ-FSE)
40А ABS №1	ABS
40А HTR	кондиционер
30А MAIN	фары
30А RDI	электропривод вентиляторов
120А ALT	система зарядки
система запуска
система MULTIPLEX
габариты
подсветка
обогреватель заднего стекла и
обогреватель зеркал
20А DOOR	система MULTIPLEX
центральный замок
модели с 12.2004 г.
30А DCC	аудиосистема (модели с аудиоподготовкой)
модели с 12.2004 г.

• R1 – Реле 2 электродвигателя вентилятора
• R2 – Реле 3 электродвигателя вентилятора
• R3 – Реле звукового сигнала
• R4 – Реле 1 электродвигателя вентилятора
• R5 – Реле 2 системы впрыска
• R6 – Реле 1 системы впрыска
• R7 – Реле фар

Блок №2

Схема

Описание

• R1 – Реле электромагнитной муфты компрессора кондиционера
• R2 – Реле фарсунок
• R3 – Реле стартера
• ST – 7.5А предохранитель стартера, система запуска, система управления двигателем и АКПП

Инструкция по замене предохранителей Toyota Corona/Caldina

От того в каком состоянии находятся плавкие предохранители напрямую зависит исправность работы многих деталей автомобиля. В случае поломки фар или других электрических узлов Toyota Corona/Caldina первым делом следует проверить именно эти детали.

Диагностика состояния предохранителей

Определить неисправность можно лишь при непосредственном осмотре предохранителей. На неисправность укажут явные дефекты деталей, похожие на разрыв соединения. Если их нет, но элемент все же вызывает подозрения, то его лучше всего заменить.

Рекомендации от производителя Toyota Corona/Caldina

Перед переходом к процессу снятия и установки новых деталей, следует усвоить следующие советы от специалистов:

для замены предохранителей, рассчитанных на малые токи, нужно воспользоваться специальным инструментом – съемником типа «пинцет»;
стоит следить за тем, чтобы новая деталь полностью соответствовала бывшей в употреблении, чтобы избежать серьезных повреждений и даже пожара;
перед тем, как решать проблему с плавкими предохранителями, следует обратить внимание на плавкие вставки, которые также могут быть причиной неисправности.

Для того чтобы оперативно проводить замену стоит перестраховаться. Купив набор запасных предохранителей, можно быстро купировать неисправность прямо на месте и продолжить путь.

Как заменить поврежденный предохранитель?

Узнать о подробностях проверки и замены предохранителей Toyota Corona/Caldina можно из специальной инструкции, подготовленной производителем

Обратите внимание на иллюстрации и табличные данные. Они очень важны для того, чтобы не ошибиться во время снятия и установки деталей

etlib.ru

Блок в салоне

В салоне блок предохранителей находится под панелью приборов со стороны водителя за защитной крышкой.

Пример схемы с крышки блока

p, blockquote 10,0,0,0,0 —>

1	5А DEFOG / IDLE-UP — Система повышения частоты вращения холостого хода, электронный блок управления двигателем
2	30А DEFOG — Обогреватель заднего стекла
3	15А ECU — IG — Анти блокировочная система тормозов, система блокировки переключения передач
4	10А TAIL — Передние и задние габариты, подсветка номерного знака
5	5А STARTER — Стартер, блок управления двигателем
6	5А IGNITION — Зажигание, Электронный блок управления двигателем
7	10А TURN — Указатели поворотов
8	20А WIPER — Стеклоочистители и омыватели
9	15А METER — Комбинация приборов
10	7,5А PANEL — Подсветка комбинации приборов и выключателей
11	15А LIGHTER / RADIO — Электропривод боковых зеркал, прикуриватель, часы, магнитола
12	15А FOG — Передние противотуманные фары
13	30А DOOR — Центральный замок
14	15А STOP — Стоп-сигналы

С обратной стороны блока могут крепится некоторые реле.

p, blockquote 12,0,0,0,0 —>

• Главное силовое реле
• Реле габаритов
• Реле обогревателя заднего стекла

Отдельно, ближе к левой стоке могут крепится некоторые дополнительные предохранители.

p, blockquote 16,1,0,0,0 —>

1. 15A FR DEF — Обогрев щёток стеклоочистителя
2. 15А ACC SOCKET — Дополнительные розетки

А в панели с левой стороны: 1 20A F/HTR — Подогрев топлива

Блоки в салоне

Расположение

Общая схема расположения электронных блоков управления

Описание

1. монтажный блок предохранителей и реле со стороны пассажира
2. реле топливного насоса
3. блок управления Multiplex
4. электронный блок управления двигателем
5. электронный блок системы парковки
6. выключатель разблокировки селектора
7. электронный блок управления ABS (модели с VSC или с ABS (Normal) до 01.2005 г.)
8. блок управления SRS
9. блок управления кондиционером
10. блок корректора фар
11. монтажный блок со стороны водителя
12. реле противотуманных фар
13. реле-прерыватель указателей поворота
14. реле регулировки интервала работы стеклоочистителя.

Блок предохранителей и реле

Монтажный блок предохранителей и реле находится в салоне под панелью приборов слева.

Пример обозначения с обратной стороны крышки.

Назначение

1 IGN 15А	система управления двигателем и АКПП (модели с двигателем 1ZZ-FE, 1AZ-FSE, 1NZ-FE)
электропривод вентиляторов (модели с двигателями 1NZ-FE, 1ZZ-FE)
ABS подушки безопасности и пред натяжители ремней безопасности
2 PANEL1 7,5А	лампы освещения салона
3 RR FOG 7,5A	противотуманные фары (задние)
4 FR FOG 15A	противотуманные фары (передние)
5 АМ1 25А	система запуска
6 PANEL2 7,5А	аудиосистема (модели с аудио подготовкой)
аудиосистема (модели без навигационной системы)
аудиосистема (модели с навигационной системы) и система заднего обзора
противотуманные фары
подсветка
кондиционер
7	—
8 RRWIP 15A	очиститель и омыватель заднего стекла
9 CIG 15А	прикуриватель
10 A/C 10A	электропривод вентиляторов (модели с двигателем 1AZ-FSE)
система предупреждения о не пристегнутом ремне безопасности и ослабления натяжения
кондиционер
обогреватель заднего стекла и обогреватель зеркал
11 MIRHTR 10А	обогреватель заднего стекла и обогреватель зеркал
12 ECU-ACC 7,5А	система MULTIPLEX
электропривод зеркал
система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении
аудиосистема (модели с аудио подготовкой)
аудиосистема (модели без навигационной системы)
аудиосистема (модели с навигационной системой) и система заднего обзора
фары (модели с ксеноновыми фарами)
фары (кроме моделей с ксеноновыми фарами)
противотуманные фары
габариты
лампы освещения салона
кондиционер
13 PWR 30А	электропривод стеклоподъемников
14 TAIL 10А	система MULTIPLEX
система предупреждения об оставленном в замке зажигания клю­че и не выключенном освещении
комбинация приборов
габариты
система управления двигателем и АКПП (модели с двигателем 1NZ-FE, 1ZZ-FE, 1AZ-FSE)
15 FR DEF 15А	система управления двигателем и АКПП (модели с двигателем 1NZ-FE)
система управления двигателем и АКПП (модели с двигателем 1ZZ-FE)
система управления двигателем и АКПП (модели с двигателем 1AZ-FSE)
антиобледенитель щеток
16 FR P/W 30А	электропривод стекло подъемников
17 DOOR 20А	система MULTIPLEX
центральный замок
18 WIPER 20А	очиститель и омыватель заднего стекла
19 ECU-IG 7,5А	система зарядки
электропривод вентиляторов (модели с двигателями 1NZ-FE, 1ZZ-FE
электропривод вентиляторов (модели с двигателем 1AZ-FSE) -ABS
блокировка переключения
система предупреждения о не пристегнутом ремне безопасности и ослабления натяжения
аудиосистема (модели с навигационной системой) и система заднего обзора
система парковки
20 RR DEF 30А	обогреватель заднего стекла и обогреватель зеркал
21 GAUGE 10А	система зарядки
Система управления двигателем и АКПП (модели с двигателем 1NZ-FE)
система управления двигателем и АКПП (модели с двигателем 1ZZ-FE)
система управления двигателем и АКПП (модели с двигателем 1AZ-FSE)
ABS
подушки безопасности и пред натяжители ремней безопасности
система MULTIPLEX
центральный замок
электропривод стекло подъемников
система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении
система предупреждения о не пристегнутом ремне безопас­ости и ослабления натяжения
комбинация приборов
аудиосистема (модели с аудио подготовкой)
аудиосистема (модели с навигационной системой) и система заднего обзора
фары (модели с ксеноновыми фарами)
фары (кроме моделей с ксеноновыми фарами)
противотуманные фары
габариты
фонари заднего хода
указатели поворота и аварийная сигнализация
лампы освещения салона
очиститель воздуха*1
антиобледенитель щеток
система парковки
22 STOP 15А	система управления двигателем и АКПП (модели с двигателем 1NZ-FE)
система управления двигателем и АКПП (модели с двигателем 1ZZ-FE)
система управления двигателем и АКПП (модели с двигателем 1AZ-FSE)
ABS
блокировка переключения
стоп-сигналы

• R1 – Реле отопителя
• R2 – Реле IGN
• R3 – Реле обогревателя заднего стекла
• R4 – Реле габаритов

Тойота калдина 1996 панель предохранителей

Где находятся предохранители в калдине ет 196. mark22

Замена силового 100А предохранителя на Тойота Карина е 92г.

Японские .панель предохранители. Качество

Предохранители тойота спринтер кариб ае95. Обозначение плавких предохрпнителей и ампераж.

Не горят лампочки комбинации приборов на Toyota Vista 50 кузов. Not light bulbs instrument cluster

предохранитель 120а toyota.каталожный номер 90982-08271.mp4

toyota town ace 2c-t 1991 проблемы с тахометром и куда смотреть.

carina E electric 1

Corolla E90. 4E FE. Главное реле подачи топлива Тойота

Отказали стеклоподъемники? Меняй предохранитель

Также смотрите:

• Сабвуфер Toyota allex
• Toyota Corolla автоматическая парковка
• Схем электропроводки Тойота прадо
• Тойота Камри 2014 в россии
• Toyota рав 4 запчасти
• Бампер Toyota ist 2002
• Тюнинг Тойота виш 2010
• Датчик света Тойота Камри
• Молдинг капота Toyota Camry v50
• Продольные тяги Toyota corona
• Штатный размер шин Toyota rav4
• Подиумы для колонок Toyota
• Тайота в кузове лексуса
• Техническая характеристика автомобиля Тойота старлет
• Toyota sprinter задние колодки

Главная » Новости » Тойота калдина 1996 панель предохранителей toyota-nims.ru

Блок под капотом

Основной блок с предохранителями и реле расположен в левой части моторного отсека, рядом с аккумулятором. Возможно несколько вариантов его исполнения.

Вариант 1

Обозначение

p, blockquote 24,0,0,1,0 —>

Предохранители
а	50A HTR (отопитель)
b	40A MAIN (главная плавкая вставка)
с	30A CDS (вентилятор конденсатора)
d	30A RDI (вентилятор радиа­тора кондиционера)
e	100A ALT (зарядка)
f	50А ABS (АБС)
1	15A HEAD RH* (правая фара)
2	15A HEAD LH* (левая фара)
3	15A EFI (система впрыска)
4	запасной
5	запасной
6	15A HAZARD (аварийная сиг­нализаций)
7	10A HORN (звуковой сигнал)
8	—
9	7,5A ALT SENCING (зарядка)
10	20А DOME (электро привод и освещение салона)
11	30А AM2 (Цепь AM3 замка зажигания, выводы IG2 ST2 )
Реле
А	STARTER — Стартер
В	HEATER — Отопитель
С	EFI MAIN — Система впрыска
D	ENGINE MAIN — Главное реле
Е	HEAD — Фары
F	HORN — Сигнал
G	FAN №1 — Вентилятор радиатора

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

p, blockquote 24,0,0,1,0 —>

1. датчик разрежения в вакуумном усилителе тормозов (7A-FE, 3S-FE)
2. блок реле системы VSC
3. датчик давления наддува
4. реле свечей накаливания
5. резистор топливного насоса
6. реле управления топливным насосом
7. блок реле №2
8. блок плавких вставок
9. левый передний датчик SRS
10. правый передний датчик SRS

Блок предохранителей и реле

Основной блок с предохранителями и реле расположен в левой части моторного отсека, рядом с аккумулятором. Возможно несколько вариантов его исполнения.

Фото — пример

Расшифровка

p, blockquote 30,0,0,0,0 —>

Реле А — реле №1 э/дв. вентилятора системы охлаждения, В — реле стартера, С — реле звукового сигнала, D — реле фар, Е — реле системы впрыска, F — реле №2 э/дв. вентилятора системы охлаждения, G — реле №3 э/дв. вентилятора системы охлаждения, Н — реле кондиционера;

Плавкие вставки 1 — ALT 100А (120А для двигателей 3S-FSE), 2 — ABS 60A, 3 — HTR 40A;

Предохранители 4 — DOME 7,5А, Освещение салона 5 — HEAD RH 15A, Фара правая сторона 6 — ECU-B 10А, Система подушек безопасности (SRS), анти­ блокировочная система тормозов 7 — АМ2 20А, Замок зажигания 8 — RADIO 10A, Радио и аудио система 9 — перемычка, 10 — HEAD LH 15A, Фара левая сторона 11 — HORN 10A, Сигнал 12 — ALT-S 5А, Генератор 13 — POWER 2 30A, 14 — HAZARD 10A, Аварийная сигнализация 15 — EFI 15A (3S-FSE 20A), Электронный блок управления двигателем 16 — FAN SUB 30A (40A дизельные модели), Вентилятор охлаждения 17 — FAN MAIN 40A (50A дизельные модели), Вентилятор охлаждения 18 — MAIN 50A, Главный предохранитель 19 — EFI №2 25A (только 3S-FSE), Электронный блок управления двигателем

p, blockquote 31,0,0,0,0 —> p, blockquote 32,0,0,0,1 —>

Есть чем дополнить материал — пишите в комментарии.

Источник
