Volkswagen Touran — предохранители и реле
Volkswagen Touran — представляет из себя компатвэн с пятью либо семью посадочными местами. 1 -е поколение выпускалось с бензиновыми и дизельными двигателями в 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015 г. За этот промежуток автомобиль проходил рестайлинг 2 раза. С 2016 года в производстве находится 2 поколение фольксваген туран. В нашем материале Вы найдете описание блоков предохранителей и реле Фольксваген Туран 1-го поколения с фото примерами и схемами блоков. Отдельно выделим предохранитель прикуривателя.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Где находится предохранитель вебасто Volkswagen Touareg

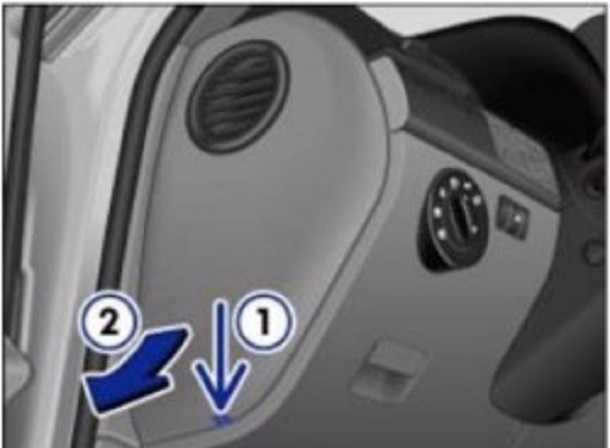

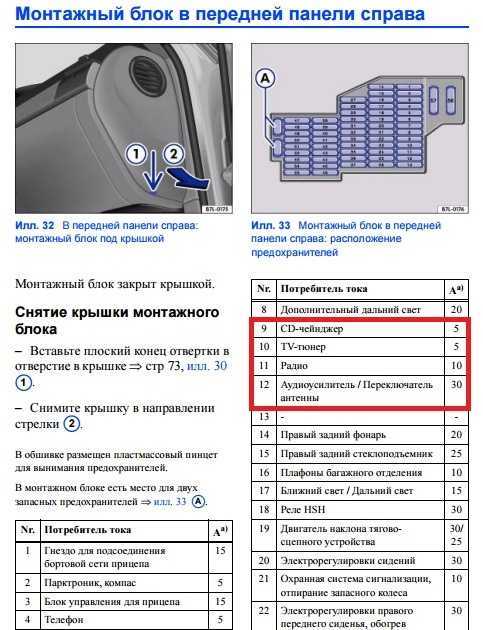

Монтажный блок закрыт крышкой. Для того чтобы снять крышку — вставьте плоский конец отвертки в отверстие в крышке 1 рис.
Снимите крышку в направлении стрелки 2. В обшивке размещен пластмассовый пинцет для вынимания предохранителей.

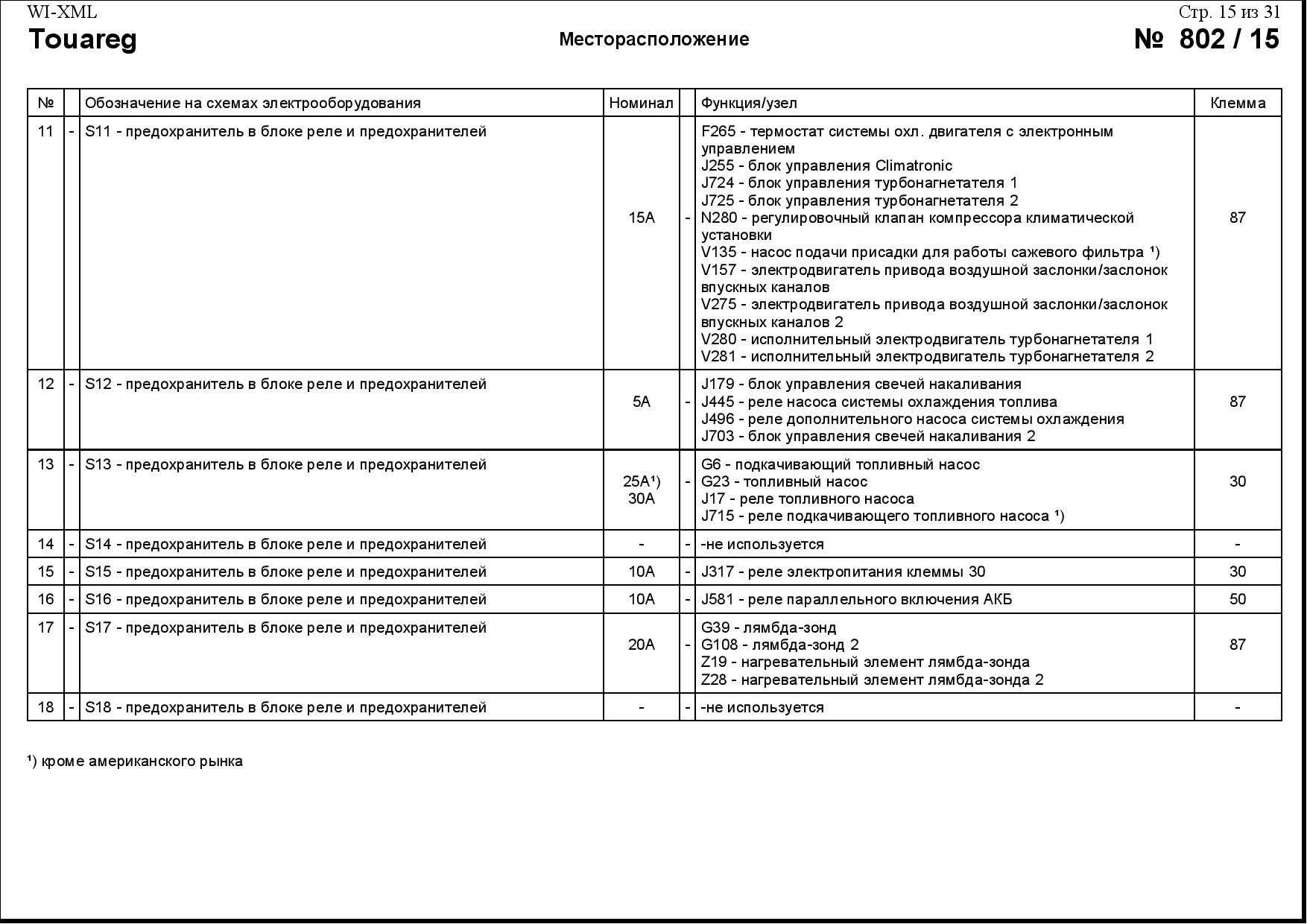

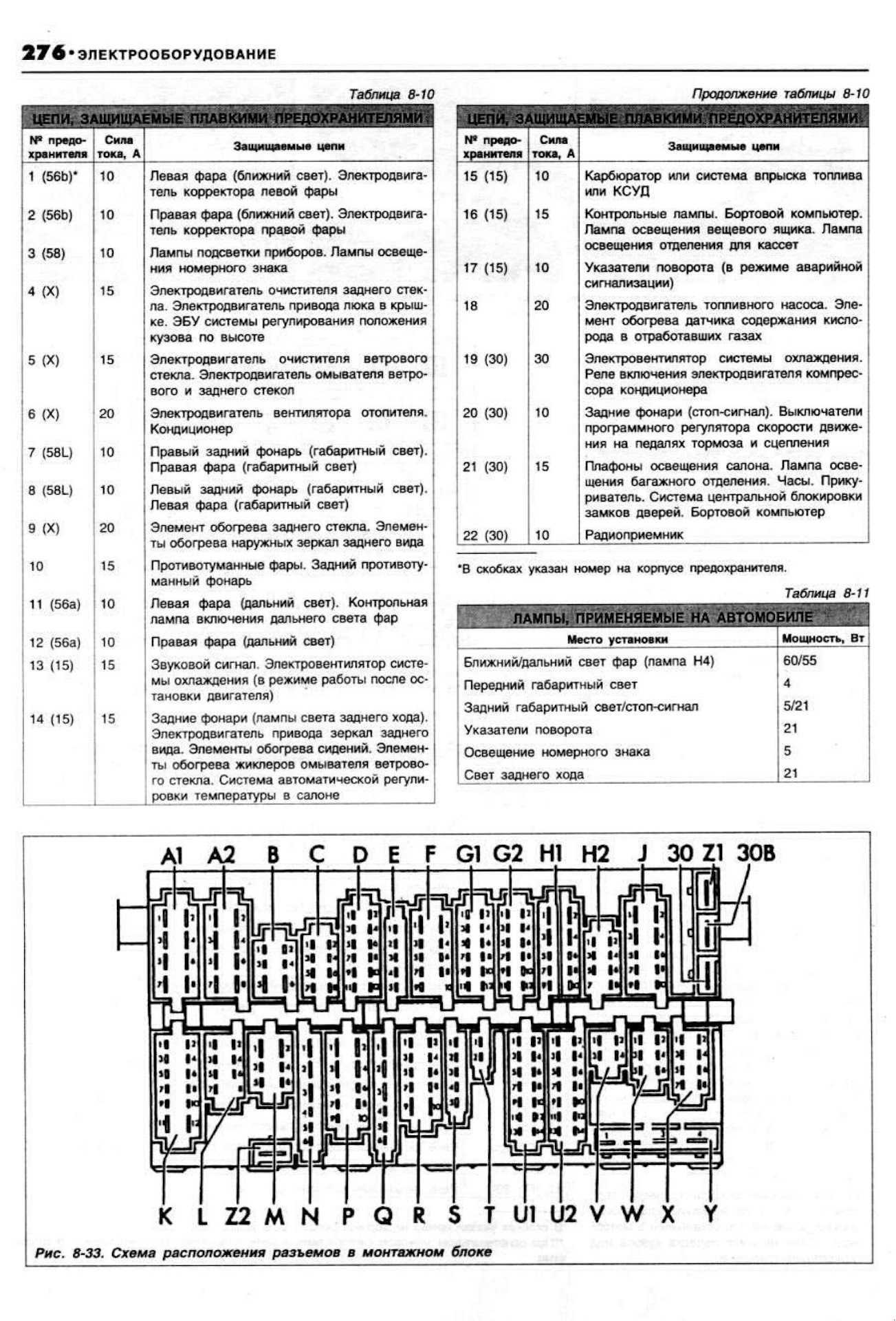

Расположение предохранителей. По таблице предохранителей установите, в каком монтажном блоке и под каким туарег предохранитель вебасто находится неисправный предохранитель. Пинцетом выньте соответствующий предохранитель из монтажного блока. Цветная маркировка предохранителей. Крышка монтажного блока Для того чтобы снять крышку — вставьте плоский конец отвертки в отверстие в крышке 1 рис.
Расположение предохранителей Туарег предохранитель вебасто монтажном блоке есть место для двух запасных предохранителей А рис. Примечание По бокам передней панели размещены блоки плавких предохранителей.

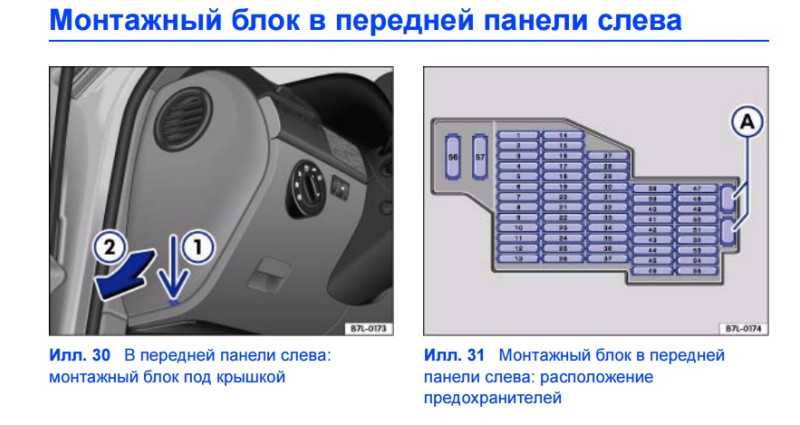

Снятие крышки блока предохранителей слева на передней панели. Снятие крышки блока предохранителей справа на передней панели. Элемент монтируется под приборкой слева.
Ввиду обилия электронных приборов на машине монтируется большое количество выключателей. Здесь встречаются маркировки типа и J Для удобства обслуживания и ухода, реле разнесены по отдельным модулям, что позволяет минимизировать размер блоков и удобно разместить.
В версии НФ включение пневмокомпрессора выполнено за счет реле, установленного в моторном отсеке. Релюшки поставлены внутри Туарег предохранитель вебасто или на салонной переборке. Штатные очистители ветровых стекол оборудованы выключателями, установленными отдельно от всех элементов. Обычно они ставятся под приборкой со стороны водителя. Очиститель фар головной оптики включается от реле Туарег предохранитель вебасто. Подобное расположение туарег предохранитель вебасто для транспорта до года выпуска.
Штатный переключатель системы кондиционирования находится под щитком примерно по центру консоли. Детали спрятаны в подобном месте для простоты обслуживания агрегата и облегчения процедуры ремонта.
Запуск стартера устанавливается под капотом в стандартной позиции под туарег предохранитель вебасто 9 и В некоторых комплектациях производитель устанавливает прибор, как часть ЭБУ и отдельный элемент здесь отсутствует. На автомобилях, где монтируется дизель на 3 литра, и других, имеется дополнительная панель под местом водителя.
Здесь сосредоточены силовые предохранители и реле, ответственные за группы приборов или отдельные, энергоемкие блоки. Находится во вспомогательном блоке под номером 4 автомобили после рестайлинга. Туарег предохранитель вебасто первых модификациях устройство монтировалось под капотом на крыле автомобиля. Система питания продумана до мелочей.
Здесь присутствует два основных реле — А4 и В2. Также имеется дополнительный элемент, контролируемый релюшкой В6. Подкачка туарег предохранитель вебасто выполняется при помощи вставки С Отдельно следует выделить реле питания обдува системы охлаждения.
Описание для К11
Общее расположение
Обозначение
p, blockquote 29,0,0,0,0 —>
| 1 | Боковой датчик удара (система SRS), сторона водителя |
| 2 | Боковой датчик удара (система SRS), сторона пассажира |
| 3 | Звуковой предупреждающий сигнал/ зуммер — комбинация приборов |
| 4 | Аккумуляторная батарея |
| 5 | Блок управления центральным замком |
| 6 | Блок управления сигналом системы центрального замка |
| 7 | Диагностический разъем (DLC), 14-контактный |
| 8 | Диагностический разъем, 16-контактный |
| 9 | Блок управления системы освещения в дневное время — если есть |
| 10 | Реле противотуманных фар |
| 11 | Реле топливного насоса — правая нижняя защитная панель |
| 12 | Блок предохранителей /реле приборная панель |
| 13 | Блок предохранителей /реле, моторный отсек 1 |
| 14 | Блок предохранителей /реле, моторный отсек 2 — бензин |
| 15 | Блок предохранителей /реле, моторный отсек 3 — дизель |
| 16 | Реле задержки омывателя фар- если есть |
| 17 | Реле обогревателя заднего стекла, если есть — задняя стойка |
| 18 | Реле электродвигателя вентилятора отопителя |
| 19 | Резистор электродвигателя вентилятора отопителя |
| 20 | Звуковой сигнал 1 |
| 21 | Звуковой сигнал 2 |
| 22 | Реле звукового сигнала |
| 23 | Реле вспомогательных цепей зажигания |
| 24 | Реле основных цепей зажигания |
| 25 | Электронный блок управления иммобилайзером |
| 26 | Реле прерыватель указателей поворота |
| 27 | Реле электродвигателя очистителя заднего стекла — задняя стойка |
| 28 | Электронный блок управления SRS |
| 29 | Электронный блок управления КПП |
| 30 | Датчик скорости автомобиля, тип 1 — КПП |
| 31 | Датчик скорости автомобиля, тип2- комбинация приборов |
| 32 | Реле электродвигателя очистителя лобового стекла |
Предохранители в салоне
Находится в панели приборов.
p, blockquote 35,0,0,0,0 —>
| F1 | (20 А) Электродвигатель вентилятора кондиционера — отопителя |
| F2 | — |
| F3 | (10А/ 20А) Выключатель обогревателя заднего стекла, реле обогревателя зад него стекла |
| F4 | (10А) Реле звукового сигнала |
| F5 | (15А) Реле противотуманных фар |
| F6 | (10А) Система кондиционирования, выключатель запрещения запуска |
| F7 | (7,5А) Центральный замок, реле системы управления частотой вращения холостого хода (ISC) — с АКПП, диагностический разъем |
| F8 | (10А) Реле обогревателя заднего стекла — если есть, центральный замок, блок управления сигналом центрального замка, блок управления системой освещения в дневное время — если есть, выключатель запрещения запуска («PVN»), фонари заднего хода |
| F9 | (15А) Очиститель омыватель заднего стекла |
| F10 | (15А) Аудиосистема |
| F11 | (7,5А) Выключатель аварийной сигнализации |
| F12 | (7,5А) Электронный блок управления ABS |
| F13 | (15А) Предохранитель прикуривателя |
| F14 | (10А) Стоп-сигналы, АБС |
| F15 | (10А) Выключатель аварийной сигнализации |
| F16 | (10А) Электронный блок управления КПП |
| F17 | (15А) Реле топливного насоса |
| F18 | (10А) Подогреватель сидений |
| F19 | (20А) Электродвигатель очистителя лобового стекла, реле электродвигателя очистителя лобового стекла |
| F20 | (7,5А) Система управления двигателем, блок управления иммобилайзером |
| F21 | — |
| F22 | (10А) Электронный блок управления SRS |
| F23 | (10А) Очиститель омывательи лобового стекла |
| F24 | (10А) Э/м клапан отсечки подачи топлива — Дизель, лампы освещения салона, комбинация приборов, аудиосистема, электронный блок управления КПП, иммобилайзер, блок управления сигналом центрального замка |
| F25 | (10А) Блок управления свечами накаливания — Дизель, э/м клапан системы рециркуляции или ЕГР — Дизель, иммобилайзер, подогреваемый кислородный датчик, клапан управления перепуском воздуха на холостом ходу |
| F26 | (7,5А) Реле выключателя запрещения запуска- с АКПП, система управления двигателем |
| F27 | — |
| F28 | — |
| F29 | (15А) Реле задержки омывателя фар |
Сверяйте схему со своим описание на обратной стороне крышки.
Обозначение
p, blockquote 42,0,0,1,0 —>
- 10А Стартер / сигнал
- 10А Освещение салона
- 10А Лампы стоп сингала
- 10А Противотуманные фары
- 10А Сигнал
- 15А Противотуманные фары
- 10А Аварийная сигнализация
- 10А Задние фонари
- 10А Сиглалы поворотов
- 10А Приборная панель
p, blockquote 43,0,0,0,0 —>
- 10А Двигатель
- 15А Топливный насос
- 3А Топливный насос
- 10А Кондиционер
- 15А Вентилятор обогревателя
- 10А Аудио система
- 10А Стеклоочиститель задний
- 20А Стеклоочиститель передний
- 10А Прикуриватель
- 10A Противотуманные фары
Предохранители под капотом
Расшифровка
p, blockquote 50,0,0,0,0 —>
| F1 | (30А) Блок управления свечами накаливания — дизель |
| F2 | — |
| F3 | (10А) Задние габариты |
| F4 | (15А) Правая фара |
| F5 | (15А) Левая фара |
| F6 | (25А) Электропривод стеклоподъемников, блок управления центральным замком |
| F7 | (15А) Запасной |
| F8 | — |
| F9 | (25А) Электродвигатель вентилятора системы охлаждения |
| F10 | (10А) Запасной |
| F11 | (15А) Кондиционер |
| F12 | (30А) Антиблокировочная система тормозов (ABS) |
| F13 | (30А) Замок зажигания |
| F14 | (25А) Управление двигателем |
| F15 | (65А) Распределение питания аккумуляторной батареи |
p, blockquote 55,0,0,0,0 —> p, blockquote 56,0,0,0,1 —>
Схема блока предохранителей и реле под капотом Фольксваген Туран
Вариант 1
Описание
| А1 | (100/458) Реле основных цепей зажигания |
| А2 | (100) Реле насоса системы подачи воздуха на выпуск (BSX) |
| 1 | (20A/25A/30A) Электродвигатель 2 очистителя лобового стекла (система с двумя электродвигателями очистителя) |
| 2 | (5A) Блок управления электрооборудованием рулевой колонки |
| 3 | (5A) Многофункциональный блок управления 1 |
| 4 | (30A) Анти блокировочная система тормозов (ABS) |
| 5 | (15A) Система управления трансмиссией (АКПП) (РКПП (DSG) |
| 6 | (5A) Блок управления комбинацией приборов |
| 7 | — |
| 8 | (15A) Аудиосистема, навигационная система |
| 9 | (5A) Телефон |
| 10 | (5A/10A) Управление двигателем |
| 11 | (20A) Дополнительный отопитель |
| 12 | (5A) Блок диагностики |
| 13 | (25A/30A) Управление двигателем |
| 14 | (20A) Управление двигателем |
| 15 | (5A/15A) Управление двигателем |
| 16 | (30A) Анти блокировочная система тормозов (ABS) |
| 17 | (15A) Звуковой сигнал, многофункциональный блок управления 1 |
| 18 | (30A) Аудиосистема (некоторые модели), автомобиль специального назначения |
| 19 | (30A) Электродвигатель 1 очистителя лобового стекла |
| 20 | (40A) Блок управления свечами накаливания |
| 21 | (10A/15A) Управление двигателем |
| 22 | (5A) Выключатель стоп -сигналов (датчик положения педали тормоза), датчик положения педали сцепления |
| 23 | (5A/10A/15A) Управление двигателем |
| 24 | (10A) Блок управления электродвигателем вентилятора системы охлаждения, реле насоса охлаждающей жидкости (некоторые модели), термостат, управление двигателем |
| 25 | (40A) Много функциональный блок управления 1 |
| 26 | (40A) Много функциональный блок управления 1 |
| 27 | (40A/50A) Блок управления свечами накаливания, электродвигатель насоса подачи воздуха навыпуск |
| 28 | (40A) Многофункциональный блок управления 1, многофункциональный блок управления 2 |
| 29 | (50A) Реле насоса охлаждающей жидкости (некоторые модели) |
| 30 | (40A) Блок предохранителей/ реле приборной панели 1 (F7/F8/ F28-F35), реле вспомогательных цепей зажигания |
| А1 | Реле 2 основных цепей зажигания |
| А2 | Реле стартера |
| А3 | Разъем топливного насоса — 1,6(BGU) |
| А4 | Реле 1 основных цепей зажигания |
| 1 | 30A Антиблокировочная система тормозов (ABS) |
| 2 | 30A Антиблокировочная система тормозов (ABS) |
| 3 | 25A Очиститель лобового стекла |
| 4 | 5A Многофункциональный блок управления 1 |
| 5 | 20A Многофункциональный блок управления 1, Сигнал |
| 6 | 15A/20A Система управления двигателем, Катушка зажигания — бензин |
| 7 | 5A Управление двигателем, Датчик положения педали сцепления |
| 8 | 10A Электродвигатель вентилятора системы охлаждения, Клапан рециркуляции ОГ |
| 9 | 10A Управление двигателем, Реле топливного насоса, Блок управления свечей накаливания |
| 10 | 5A/10A Управление двигателем, Реле насоса вторичного воздуха, Лямбда-зонд |
| 11 | 25A/30A Управление двигателем |
| 12 | 15/25/30A Управление двигателем, Блок управления Motronic, Блок управления системы впрыска |
| 13 | 15A Автоматическая коробка передач |
| 14 | |
| 15 | 40A Стартер |
| 16 | 15A Блок управления электрооборудованием рулевой колонки |
| 17 | 10A Комбинация приборов |
| 18 | 30A Аудиосистема |
| 19 | 15A Аудиосистема |
| 20 | 10A Телефон |
| 21 | |
| 22 | |
| 23 | |
| 24 | 10A Разъем шины данных |
| 25 | |
| 26 | 10A Система управления двигателем — кроме 1,6(BGU) , Блок управления Motronic |
| 27 | 10A Обогреватель системы вентиляции картера |
| 28 | 20A Автоматическая коробка передач |
| 29 | 10/20A Управление двигателем- 1,6FSi (BAG)/ 2,0FSi(AXW) , Катушки зажигания |
| 30 | 20A Дополнительный отопитель |
| 31 | 25A Очиститель лобового стекла |
| 32 | 10A Управление двигателем, Форсунки цилиндра |
| 33 | 15A Подкачивающий топливный насос |
| 34 | — |
| 35 | — |
| 36 | — |
| 37 | — |
| 38 | 10A Корректор фар |
| 39 | 5A Датчик температуры моторного масла, комбинация приборов |
| 40 | 20А Блок предохранителей реле приборной панели 1 |
| 41 | — |
| 42 | 5A Управление двигателем, Расходомер воздуха, Реле электропитания электронных компонентов двигателя |
| 43 | 20A Вакуумный насос усилителя тормозов |
| 44 | — |
| 45 | 15A Подогреваемый кислородный датчик, Лямбда-зонд |
| 46 | — |
| 47 | 40A Многофункциональный блок управления 1 |
| 48 | 40A Многофункциональный блок управления 1 |
| 49 | 50A Реле 1 основных цепей зажигания |
| 50 | — |
| 51 | 40A Блок управления свечами накаливания |
| 52 | 50A Многофункциональный блок управления (Блок управления бортовой сети) |
| 53 | 50A Блоки управления электрооборудованием дверей, блок предохранителей /реле приборной панели |
| 54 | 50А Блок управления вентиляторов радиатора |

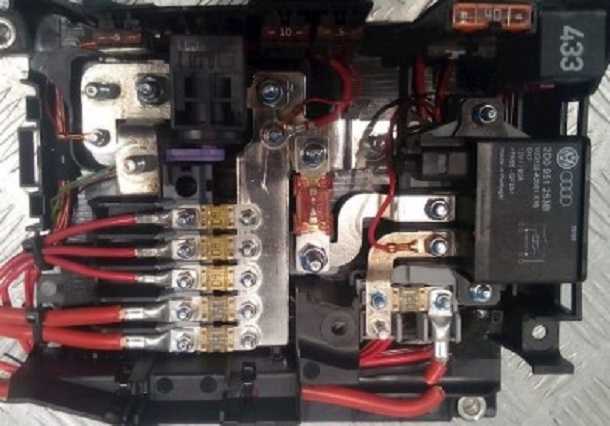

Блок входных предохранителей в моторном отсеке
Предохранители и реле в салоне Фольксваген Туран
Основные блоки в салоне находятся за перчаточным ящиком в нижней части панели управления, со стороны водителя.
Блок состоит из трех частей
Схема нижнего блока предохранителей Фольксваген Туран
Схема блока с реле на бортовой сети
Схема блока реле дополнительного оборудования Фольксваген Туран
SKODA OCTAVIA A4 Tour ремонт
Предохранители Шкода Октавия Тур А4, установлены в блоке предохранителей расположенном в торце торпеды с левой стороны, блок предохранителей закрыт пластиковой крышкой, которая легко снимается (рисунок).
Блок предохранителей Шкода Октавия Тур А4 и расположение предохранителей в блоке может отличаться, это зависит от того, какой у Вас автомобиль – до рестайлинга или после рестайлинга
Рестайлинг (фейслифтинг) – незначительное изменение внешнего (внутреннего) дизайна модели, через определенный период ее производства.
Предохранители Шкода Октавия Тур А4, до рестайлинга (расположение):
- 1 – 10А – Обогрев опрыскивателей лобового стекла, обогрев зеркал
- 2 – 10А – Указатели поворотов
- 3 – 5А – Освещение
- 4 – 5А – Освещение номерного знака
- 5 – 7,5А – Специальное оборудование
- 6 – 5А – Система замков дверей с ЦЗ
- 7 – 10А – Фары заднего хода, АКПП
- 8 – 5А – Телефон
- 9 – 5А – Анти блокировочная система тормозов «АБС»
- 10 – 10А – Блок управления бензиновым двигателем
- 11 – 5А – Панель приборов, АКПП
- 12 – 7,5А – Электропитание диагностической установки, телефон
- 13 – 10А – Фонари стоп-сигнал
- 14 – 10А – Освещение салона, система замков дверей с ЦЗ
- 15 – 5А – Панель приборов, АКПП
- 16 – 10А – Электромагнитное сцепление, АКПП
- 17 – 7,5А – Обогрев цилиндров замков дверей
- 18 – 10А – Правая фара дальнего света
- 19 – 10А – Левая фара дальнего света
- 20 – 15А – Правая фара ближнего света, корректор фары
- 21 – 15А – Левая фара ближнего света, корректор фары
- 22 – 5А – Правый габарит
- 23 – 5А – Левый габарит
- 24- 20А – Стеклоочиститель
- 25 – 25А – Вентилятор системы отопления, кондиционер
- 26 – 25А – Обогрев заднего стекла
- 27 – свободный
- 28 – 15А – Топливный насос
- 29 – 15А/10А – Блок управления бензиновым/дизельным двигателем
- 30 – 20А – Электро люк в крыше автомобиля
- 31 – 20А – АКПП
- 32 – 10А/15А – Блок управления бензиновым/дизельным двигателем
- 33 – 20А – Омыватель фар
- 34 – 10А/15А – Блок управления бензиновым/дизельным двигателем
- 35 – 30А – Штепсельная розетка тягово-сцепного устройства
- 36 – 15А – Передние и задние противотуманные фары
- 37 – свободный
- 38 – 10А – Освещение багажника, система замков дверей с ЦЗ
- 39 – 15А – Система аварийной световой сигнализации
- 40 – 20А – Сигнал
- 41 – 15А – Прикуривать
- 42 – 15А – Автомобильный радиоприемник/магнитола
- 43 – 10А – Блок управления бензиновым/дизельным двигателем
- 44 – 15А – Обогрев сидений
Цвет предохранителей:
- 30А – зеленый
- 25А – белый
- 20А – желтый
- 15А – синий
- 10А – красный
- 7,5А – темно-коричневый
- 5А – светло-коричневый
Советую возить с собой комплект запасных предохранителей или хотя бы кусок провода, что бы можно было сделать жучок и доехать до ближайшей СТО или помощи.
VAG № 8L0 998 131 – комплект предохранителей
Если есть какие либо вопросы или дополнения, прошу не стесняться и писать в комментарии.
Рубрики: Электрооборудование | Ссылка
Блок предохранителей Туарег под капотом
Подкапотный модуль устанавливается слева по ходу движения автомобиля. Расположение выбрано не случайно. Он находится в удобном для обслуживании месте с легким доступом к содержимому. Отличие в некоторых версиях есть. Американцы 2005-2006 годов оснащались другими аппаратами, но модификация не прижилась.
Блок в левой части приборной панели
На фото выше приведен монтажный блок авто 2009 года с стандартной комплектации. Оперативный модуль выделяется простым доступом к содержимому и легким обслуживанием. Здесь преимущественно устанавливаются предохранители и вставки салонного оборудования, систем комфорта, вторичных устройств, не имеющих отношения к работе мотора.
Блок под сиденьем водителя
Третий основной модуль устанавливается под сидением водителя. На фото выше представлено содержимое корпуса панели, автомобиля 2004 года. Здесь проходят основные силовые линии автомобиля – магистральная развязка. Модуль представляет небольшой прямоугольный короб, сделанный из пластика. Внутри находятся реле и предохранители, распределители цепей, ответственные за общее питание других блоков нагруженного оборудования.
Точки подключения автосигнализации на Skoda Octavia Tour 2008
Под рулём: +12 Вольт — красный зажигание — чёрный повороты — чёрный/белый и чёрный/зелёный стартер — красный/чёрный
центральный замок (-) — чёрный/жёлтый (отпирание) и белый/жёлтый (запирание, на него же можно повесить комфорт) в водительской двери
бензонасос (+) — синий/красный в блоке предохранителей
концевики дверей (-) — коричневый/синий в коричневом 23-х контактном разъёме слева под рулём: контакт № 21. На плафон салонного освещения нужно впаивать диод на 1А, и включить функцию задержки
концевик багажника (-) — коричневый/чёрный в коричневом 23-х контактном разъёме слева под рулём: контакт № 10
Volkswagen Touran — предохранители и реле
Volkswagen Touran — представляет из себя компатвэн с пятью либо семью посадочными местами. 1 -е поколение выпускалось с бензиновыми и дизельными двигателями в 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015 г. За этот промежуток автомобиль проходил рестайлинг 2 раза. С 2016 года в производстве находится 2 поколение фольксваген туран. В нашем материале Вы найдете описание блоков предохранителей и реле Фольксваген Туран 1-го поколения с фото примерами и схемами блоков. Отдельно выделим предохранитель прикуривателя.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Блоки в салоне Volkswagen Bora (Jetta 4)
Главный блок предохранителей
Он находится в торце приборной панели слева и закрыт защитной крышкой. НA обратной стороне должна находится актуальная схема с обозначением предохранителей.
Схема блока
Подробное описание
| F1 | 10А Лампа освещения вещевого ящика, электрообогрев зеркал |
| F2 | 10А Указатели поворота, аварийная сигнализация, электрокорректор света Фар |
| F3 | 5А Реле противотуманных фар, регулятор освещения |
| F4 | 5А Лампы фонарей освещения номерного знака |
| f5 | 7,5А Кондиционер, система управления двигателем, электропривод зеркал, обогрев сидений |
| F6 | 5А Центральная блокировка замков и электрические стеклоподъемники |
| f7 | 10А Лампы света заднего хода |
| F9 | 5А АБС, система стабилизации движения, система управления тяговой силой |
| F10 | 15А Электронный блок управления (ЭБУ) |
| F11 | 5А Щиток приборов |
| F12 | 7,5А Питание диагностического прибора |
| F13 | 10А Лампы сигналов торможения |
| F14 | 10А Лампы освещения салона |
| F15 | 5А Щиток приборов, система стабилизации движения |
| F18 | 10А Правая фара (дальний свет) |
| F19 | 10А Левая фара (дальний свет) |
| F20 | 15А Правая фара (ближний свет), правая фара (газоразрядная лампа), управление светом фар с газоразрядными лампами |
| F21 | 15А Левая фара (ближний свет), левая фара (газоразрядная лампа) |
| F22 | 5А Лампа габаритною света (правая фара) |
| F23 | 5А Лампа габаритного света (левая фара) |
| F24 | 20А Электродвигатель очистителя ветрового стекла, электродвигатель стеклоомывателя |
| F25 | 25А Электровентилятор отопителя, кондиционер |
| F26 | 25А Электрообогрев заднего стекла |
| F27 | 15А Электродвигатель очистителя стекла двери багажного отделения |
| F28 | 15А Топливный насос |
| F29 | 15А Электронный блок управления, зажигание |
| F31 | 20А Автоматическая коробка передач |
| f32 | 10А Форсунки |
| f34 | 10А Система управления двигателем |
| F35 | 30А Гнездо 12 В |
| F36 | 15А Противотуманные фары |
| F37 | 10А Автомагнитола, система «комфорт», центральная блокировка, электрические стеклоподъемники |
| F38 | 15А Лампа освещения багажника, центральная блокировка, крышка лючка горловины топливного бака |
| F39 | 15А Аварийная сигнализация |
| F40 | 20А Звуковой сигнал |
| F41 | 15А Предохранитель прикуривателя |
| F42 | 15А Автомагнитола |
| f43 | 10А Система управления двигателем |
| F44 | 15А Обогрев сидений |
Блок с реле
Основной блок с реле находится под самой панелью, со стороны водителя.
Фото схема
Обозначение
- 1 — основная панель;
- 2 — дополнительная панель;
- К1 — реле звукового сигнала;
- К2 — коммутационное реле контакта «X»;
- K4 — реле топливного насоса;
- K5 — блок управления работой стеклоочистителя;
- K5 — блок управления обогревом сиденья переднего пассажира;
- K6 — блок управления обогревом сиденья водителя;
- K7 — размыкающее реле ламп сигнала торможения;
- K8 — реле прикуривателя;
- k11 — реле света заднего хода и блокировки стартера;
- S37 — дополнительный предохранитель электростеклоподъемников;
- S111 — дополнительный предохранитель противоугонной сигнализации;
- S114 — дополнительный предохранитель противоугонной сигнализации.
Там могут находится реле: включения насоса вторичного воздуха либо свечей накала. Реле указателей поворотов и аварийной сигнализации встроено в сам выключатель аварийной сигнализации. А блок управления электровентиляторами системы охлаждения установлен на левом лонжероне под аккумуляторной батареей.
