Схема предохранителей ситроен ксара

Описание для C25

Предохранители в салоне

Опция 1

Расшифровка

Левый ряд:

• 15А печной вентилятор
• 15А печной вентилятор
• Прикуриватель 15А
• 10A Управление зеркалом с электроприводом, Аудиосистема
• 10А Дополнительные устройства
• 10А Обогрев заднего стекла
• 10А Панель управления климатом

Правый ряд:

• 10А Дополнительные устройства
• 10А Внутреннее освещение
• 10A Стоп-сигналы
• Указатели поворота 10А
• 15А Дополнительные электроприборы
• 10А
• Зажигание 10А
• 10A Усилитель руля
• Панель приборов 10А
• Подушка безопасности 10A
• Стеклоподъемник 10А

Вариант 2

Обозначение

1. Часы, кондиционер, дистанционное управление дверными замками
2. Воздушная подушка
3. Панель управления
4. Комбинированный переключатель
5. Отсутствует
6. Зеркала с подогревом
7. Отсутствует
8. Датчик дождя, ремни безопасности, стеклоподъемники, диагностический разъем, временная блокировка
9. Приборы
10. Угловые светильники, внутреннее освещение
11. Стоп-сигналы, стоп-сигнал для ESP, ABS
12. Управление приводом 4WD
13. Дополнительные фары
14. Умный ключ (отсутствует)
15. Управление кондиционером
16. Печной мотор
17. Отсутствует
18. Легче
19. Электрические розетки
20. Управление зеркалами, питание аудиосистемы (вставной блок питания)

Блок IPDM

Он расположен под кабелепроводом и содержит все главные реле.

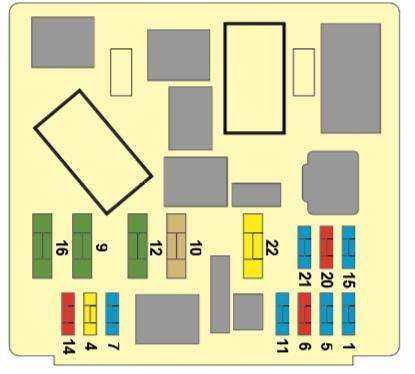

Схема

Описание

• 41 Нет
• 42 Нет
• 43 Фара правая верхняя
• 44 Левый дальний свет
• 45 Задние габариты, освещение номерного знака
• 46 Передние размеры
• 47 Нет
• 48 Стеклоочиститель
• 49 Левый ближний свет
• 50 Правый ближний свет
• 51 Кондиционер
• 52 Нет
• 53 Нет
• 54 пропавших без вести
• 55 Обогрев заднего стекла и зеркал заднего вида
• 56 параллельно 55
• 57 Топливный насос
• 58 Запуск двигателя
• 59 Управление 4WD
• 60 фонарей заднего хода
• 61 Электропитание дроссельной заслонки
• 62 Электропитание ECM
• 63 Питание кислородных датчиков
• 64 Силовые форсунки
• 65 Противотуманные фары

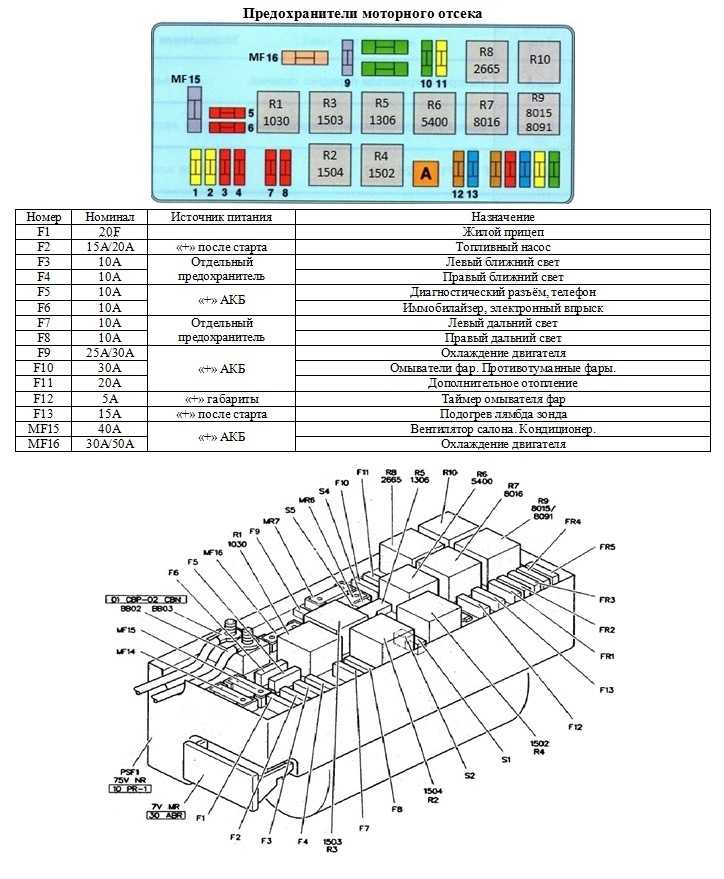

Блок предохранителей

Расшифровка

31. Подогрев сидений
32. Турбина (дизель) — отсутствует
33. Реле дневных ходовых огней
34. Клаксон (обмотка возбуждения генератора)
35. Мощность звуковой системы (постоянная)
36. РТС (дизель) отсутствует
37. РТС (дизель) отсутствует
38. Управление АКПП — отсутствует

I. ESP, ABS
H. ESP, ASB
G. Омыватели фар
F. ESP
М, правый вентилятор
L. Замок зажигания
К. Фань, слева
J. Электрические стеклоподъемники, центральный замок, люк на крыше

Пассажирский салон

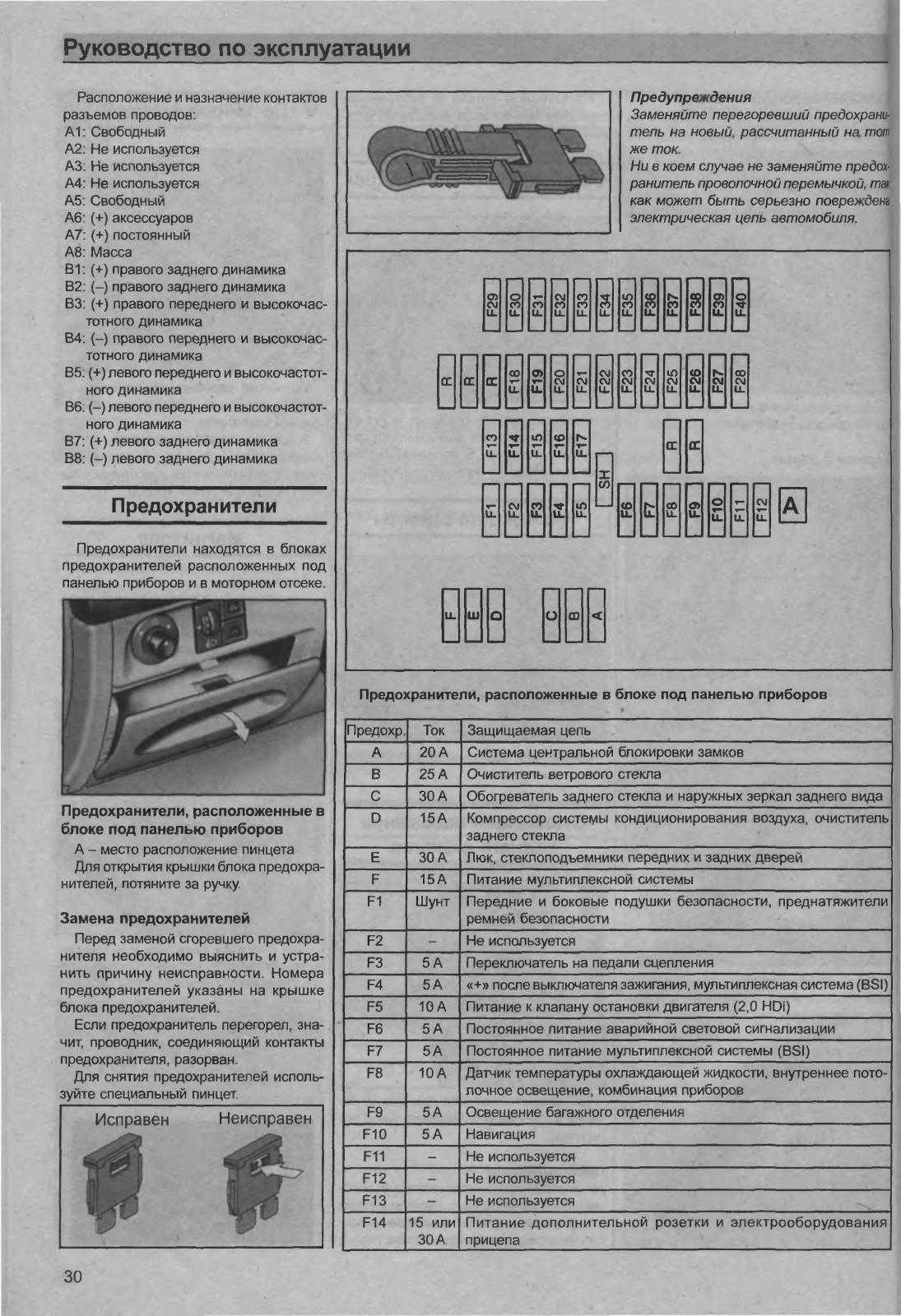

Блок предохранителей

Он расположен с левой стороны под панелью приборов, за защитной крышкой.

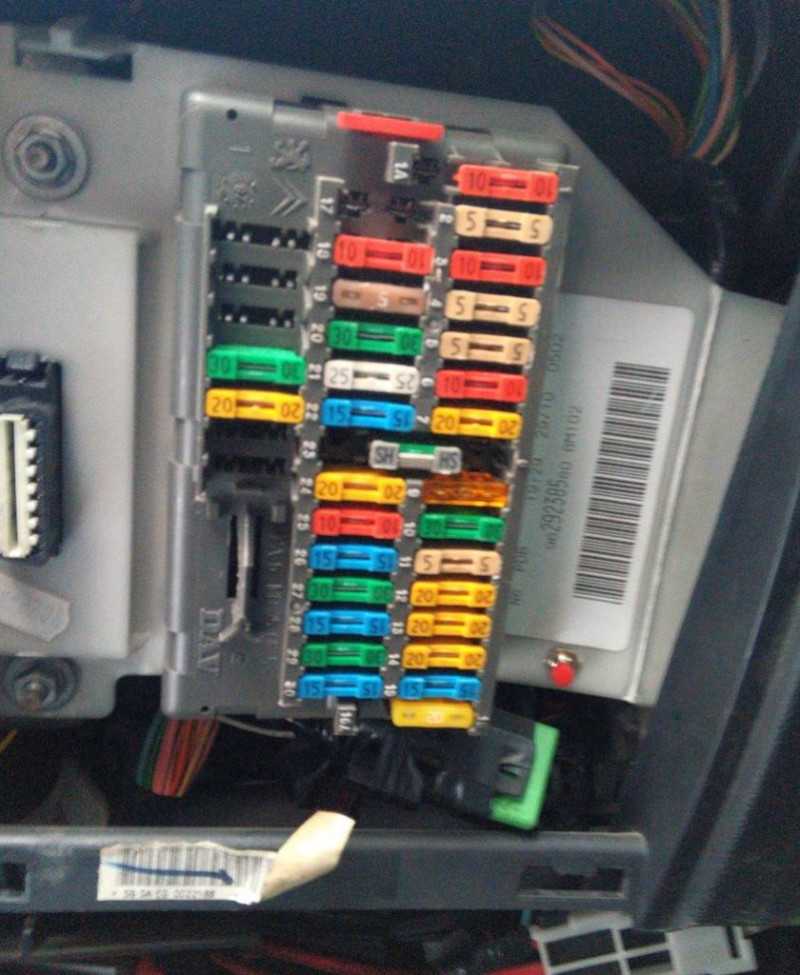

А это выглядит так.

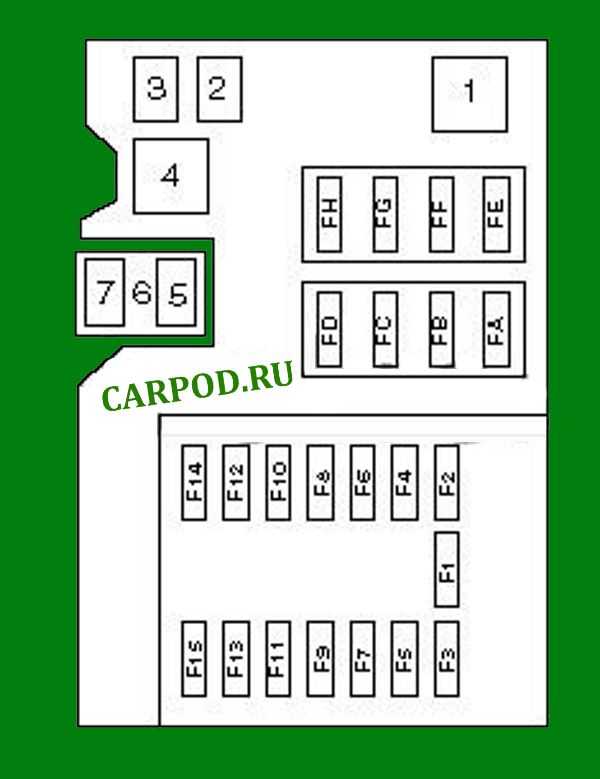

Диаграмма

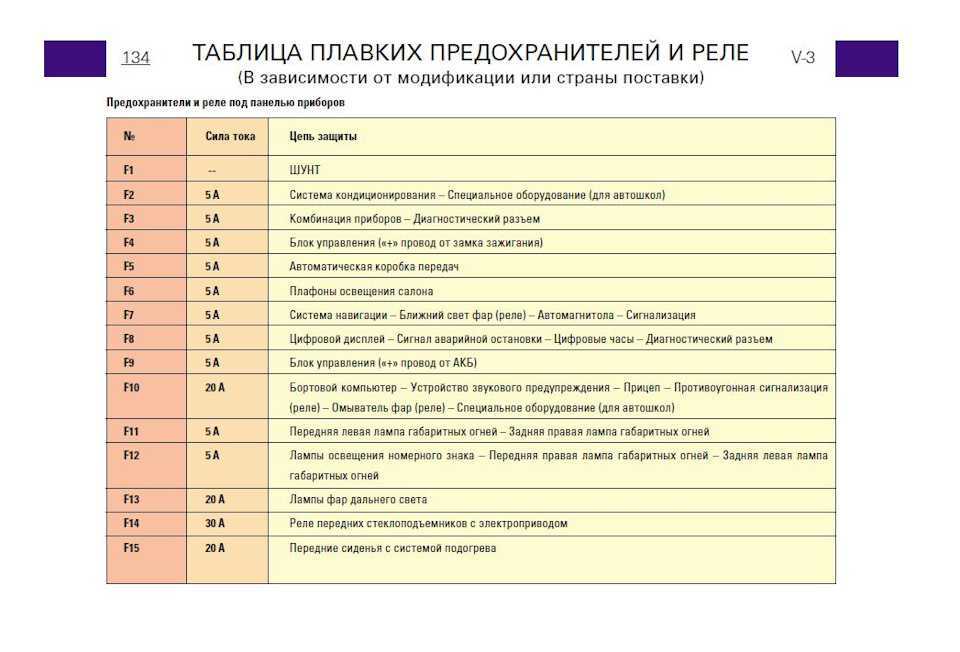

Обозначение (тип 1)

1. ШУНТ
2. 5 A Система кондиционирования — Специальное оборудование (для автошкол)
3. 5 A Комбинация приборов — Диагностический разъем
4. 5 А Блок управления (провод «+» от замка зажигания)
5. 5 А АКПП
6. 5 А Внутренние лампы
7. 5 A Навигационная система — Ближний свет фар (реле) — Автомагнитола — Сигнализация.
8. 5 A Цифровой дисплей — Сигнал аварийной остановки — Цифровые часы — Диагностический разъем
9. 5 А Блок управления (провод «+» от АКБ)
10. 20 А Бортовой компьютер — Звуковая сигнализация — Прицеп — Противоугонная сигнализация (реле) — Омыватель фар (реле) — Специальное оборудование (для автошкол)
11. 5 A Лампа переднего левого габаритного огня — Лампа заднего правого габаритного огня
12. 5A Лампы освещения номерного знака — Передний правый боковой габаритный фонарь — Задний левый габаритный фонарь
13. 20 А Дальний свет фар
14. 30 А Реле передних стеклоподъемников
15. 20A Подогрев передних сидений
16. 20 А Электровентилятор обогрева салона
17. 30 А Электровентилятор обогрева салона
18. 5 A Подсветка клавишами управления и переключателями на панели приборов
19. 10 А лампы противотуманных фар + индикатор включения противотуманных фар
20. 10 А Лампа левой фары ближнего света — гидрокорректор фар
21. 10 А Правая фара ближнего света + индикатор ближнего света фар
22. 5 A Подсветка зеркала — Датчик дождя — Подсветка перчаточного ящика — Направленный свет для чтения карт
23. 20 А прикуриватель / розетка 12 В (провод «+» дополнительного электрооборудования) / 23 В прикуриватель 20 А / розетка 12 В (провод «+» от аккумулятора)
24. 10 Опция в виде автомагнитолы марки CITROEN (провод «+» дополнительного оборудования / F24V 10 A Опция в виде автомагнитолы марки CITROEN (провод «+» от аккумулятора)
25. 5 A Цифровые часы — внешнее зеркало заднего вида с электроприводом
26. 30 А Стеклоочистители / стеклоочистители заднего стекла
27. 5 А Блок управления (провод «+» дополнительного электрооборудования)
28. 15 А сервопривод регулировки сиденья водителя

Обозначение (тип 2)

1	(10A) Аудиосистема, аудиосистема CD-чейнджер
2	(5A) Лампа селектора, ECM, модуль управления кондиционером, реле давления хладагента кондиционера (тройное), диагностический разъем, датчик скорости, индикаторы комбинации приборов, реле электродвигателя вентилятора охлаждающей жидкости — двойной вентилятор (слева), реле электродвигателя вентилятора охлаждения — двойной вентилятор (правый), многофункциональный блок управления
3	(10A) Блок управления ABS
4	(5A) Задний правый маркер, передний левый маркер
5	(5A) Система дневного освещения (при наличии)
6	(10A) Модуль управления коробкой передач (ECM)
7	(20A) Звуковой сигнал, разъем прицепа
9	(5A) Задний левый боковой габарит, передний правый габаритный фонарь, фонари освещения номерного знака
10	(30А) Электрические стеклоподъемники задних стеклоподъемников
11	—
12	(20A) Индикаторы комбинации приборов, фонари заднего хода, стоп-сигналы
13	(20A) Система дневного освещения (при наличии)
14	—
15	(20A) Блок управления электродвигателем вентилятора охлаждения, многофункциональный блок управления
16	(20A) Прикуриватель
17	—
18	(10А) Задний противотуманный фонарь
19	(5A) Левый предупреждающий зуммер фары
20	(30A) Электродвигатель заслонки воздушного потока (кондиционер / обогреватель) (^ 05/99)
21 год	(25A) Обогрев зеркал заднего вида, обогреватели сидений, реле таймера выключения обогревателя, кондиционер (^ 05/99)
22	(15A) Сиденья с электроприводом
24	(20A) Стеклоочиститель / омыватель заднего стекла, стеклоочиститель / омыватель, электродвигатель стеклоочистителя, датчик дождя
25	(10A) Аудиосистема, часы, светодиод противоугонной сигнализации, комбинация приборов, диагностический разъем, многофункциональный модуль управления
26 год	(15A) Тревога
27	(30A) Передние электрические стеклоподъемники, люк в крыше
28 год	(15A) Выключатель замка электрического стеклоподъемника, комбинация приборов, реле указателей поворота, лампа в бардачке
29	(30A) Реле таймера выключения обогревателя заднего стекла, обогреватели наружных зеркал заднего вида
30	(15A) Датчик дождя, прожекторы, датчик температуры наружного воздуха, электродвигатель заднего стеклоочистителя, электрические стеклоподъемники, люк на крыше, зеркала заднего вида с электроприводом

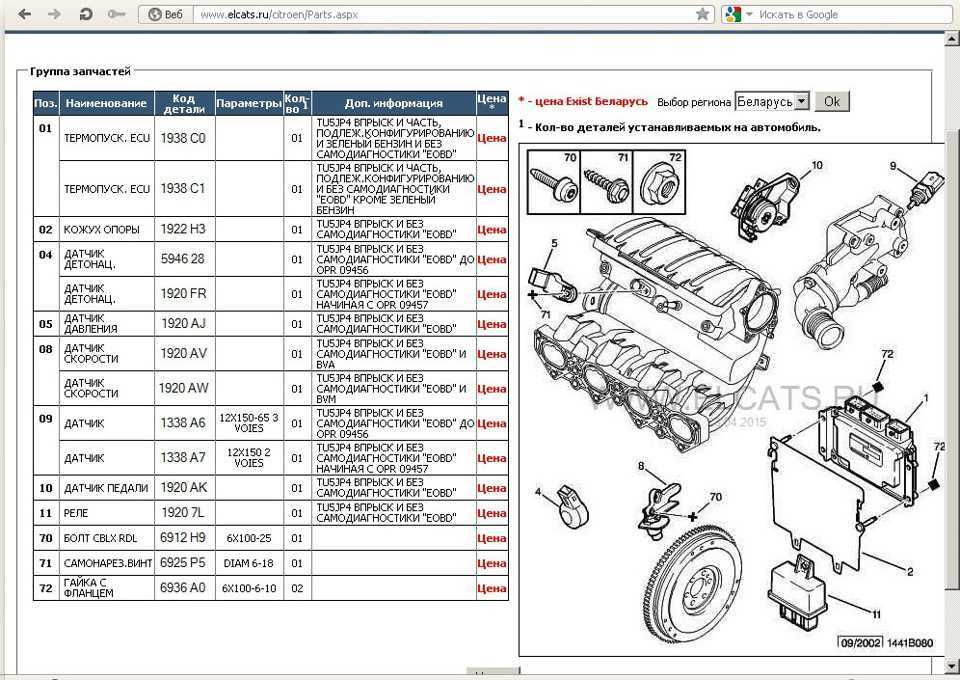

Просмотр темы — неисправность датчика температуры.как исправить сайт — Первый всероссийский клуб любителей и владельцев Citroёn

Авто: TOWN ACE CR41 2WD 2С. Озадачился починкой датчика скорости. Родной не работает, попробовал второй — не работает. Думаю проверю провода идущие к коробке. Нашел плюс, минус и пустой. Дальше мысль пошла так, датчик скорости делает за оборот 8 замыканий плюса на пустой провод правильно?

Решил в ручную коротить плюс на пустой правильно? Но ничего не произошло. Датчик с шестеренкой выкрутить не могу — масло бежит из коробки. Вопрос — ход моих мыслей правильный?

Citroen C3
— компактный легковой автомобиль, выпускался в различным модификациях, таких так кабриолет, пикассо и т.д. Первое поколение поставлялось на рынок в 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году. За это время получила рестайлинг. С 2010 года в производство пошло 2-е поколение C3. Выпускается в 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 году и по настоящее время. Мы опишем схемы блоков предохранителей ситроен с3 с подробной расшифровкой всех элементов для обоих поколений и приложим книгу по эксплуатации.

В сitroen C3 находятся два основных блока с предохранителями.

Первый
расположен в моторном отсеке возле аккумуляторной батареи с левой стороны, под защитной крышкой.

Второй
— в салоне под панелью приборов (с левой стороны).

Описание

• F1 10А Блок предварительного подогрева дизельного двигателя — Датчик наличия воды в дизельном топливе — Датчик скорости — Фонари движения задним ходом — ЭБУ (АКПП, КПП типа SensoDrive)
• F2 15А Топливный насос
• F3 10А Электронные блоки управления (ЭБУ) (Система ABS, система ESP)
• F4 10А ЭБУ (система впрыска топлива, системы гидроусилителя рулевого управления) — Датчики (уровня охлаждающей жидкости в дизельном двигателе, системы круиз-контроля, стоп-сигналов, сцепления) — Реле КПП SensoDrive и АКПП — Блок дополнительной системы подогрева
• F6 15А Противотуманные фары
• F7 20А Стекло омыватель фар
• F8 20А Реле системы контроля двигателя — ЭБУ системы впрыска топлива
• F9 15А Левая фара ближнего света

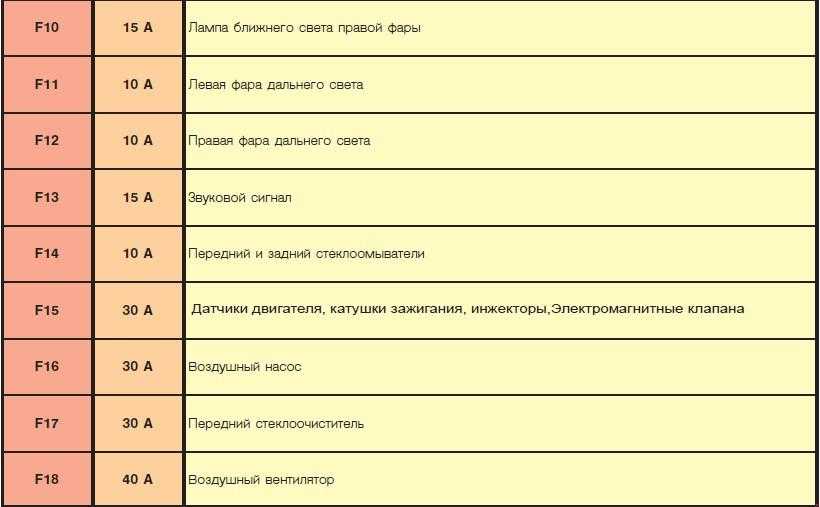

• F10 15А Правая фара ближнего света
• F11 10А Левая фара дальнего света
• F12 10А Правая фара дальнего света
• F13 15А Звуковой предупредительный сигнал
• F14 10А Стекло омыватели
• F15 15А Устройства системы контроля двигателя (катушка зажигания, электромагнитный клапан, кислородный датчик, система впрыска топлива) — Топливный отстойник — Подогреватель дизельного топлива
• F16 30А Воздушный насос
• F17 30А Стеклоочиститель ветрового стекла
• F18 30А/ 40 А Электро вентилятор

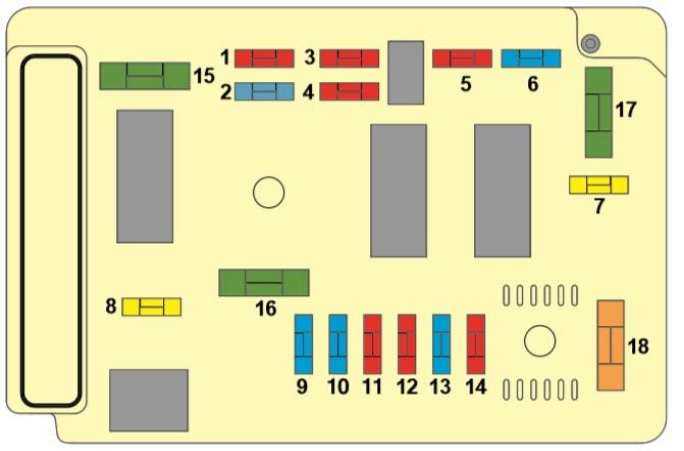

Схема

Обозначение

• F1 15А Цепь питания диагностического разъема — Прицепное устройство + Система навигации
• F4 20 А Электронный блок управления (ЭБУ) АКПП — Подрулевой переключатель передач — Часы — Дисплей — Система навигации — Электронный блок противоугонной сигнализации — Автомагнитола
• F5 15 А Сирена противоугонной сигнализации
• F6 10 А Диагностический разъем — Датчик углового положения маховика
• F7 15 А Датчик дождя — Датчик освещенности — Электронный блок противоугонной сигнализации
• F10 40 А Электрообогрев заднего стекла — Электрообогрев наружных зеркал заднего вида
• F11 15 А Стеклоочиститель заднего стекла
• F12 30 А Цепь питания сдвижного люка с электроприводом — Электростеклоподъемники передних дверей
• F14 10 А Под рулевые переключатели — Электронный блок управления (ЭБУ) подушек безопасности — Блок предохранителей в моторном отсеке
• F15 15 А Комбинация приборов — Дисплей — Система навигации — Кондиционер — Датчики парковки — Автомагнитола
• F16 30 А Центральный замок — Система суперблокировки
• F20 10 А Задний правый стоп-сигнал
• F21 15 А Задний левый стоп-сигнал — Дополнительный стоп-сигнал
• F22 20 А Электророзетка на 12 В — предохранитель прикуривателя ситроен с3 — Плафоны освещения салона — Регулировка и складывание наружных зеркал с электроприводом — Проводка для подключения автомагнитолы — Подсветка зеркальца, встроенного в солнцезащитный козырек — Плафон освещения номерного знака

Руководства на все автомобили

1. Введение
2. Руководство по эксплуатации
3. Текущее обслуживание
4. Ремонт двигателя
5. Системы охлаждения, отопления
6. Системы питания и выпуска
7. Электрооборудование двигателя
8. Сцепление
9. Трансмиссия
10. Приводные валы
11. Единая гидравлическая система
12. Тормозная система
13. Ходовая часть и рулевое управление
14. Кузов и отделка салона
15

Бортовое электрооборудование
15.0 Бортовое электрооборудование
15.1 Поиск причин отказов электрооборудования
15.2 Предохранители и реле — общая информация
15.3 Снятие и установка выключателей
15.4 Замена ламп внешних осветительных и сигнальных приборов
15.5 Замена ламп внутренних осветительных приборов
15.6 Снятие и установка внешних осветительных и сигнальных приборов
15.7 Регулировка оптических осей головных фар
15.8 Снятие и установка приборного щитка
15.9 Снятие и установка компонентов приборного щитка
15.10 Снятие и установка часов
15.11 Снятие и установка прикуривателя
15.12 Сигнальная система “не забудьте выключить осветительные приборы” — общая информация
15.13 Снятие и установка рожка клаксона
15.14 Снятие и установка приводного троса спидометра/датчика скорости
15.15 Снятие и установка рычага стеклоочистителя
15.16 Снятие и установка электромотора и тяг привода очистителя ветрового
15.17 Снятие и установка электромотора привода заднего стеклоочистителя
15.18 Снятие и установка компонентов системы омывания стекол и линз головных блок-фар
15.19 Снятие и установка магнитолы
15.20 Снятие и установка громкоговорителей
15.21 Снятие и установка антенны радиоприемника
15.22 Противоугонная система — общая информация
15.23 Подушка безопасности — общая информация, меры предосторожности и деактивация системы
15.24 Снятие и установка компонентов подушки безопасности

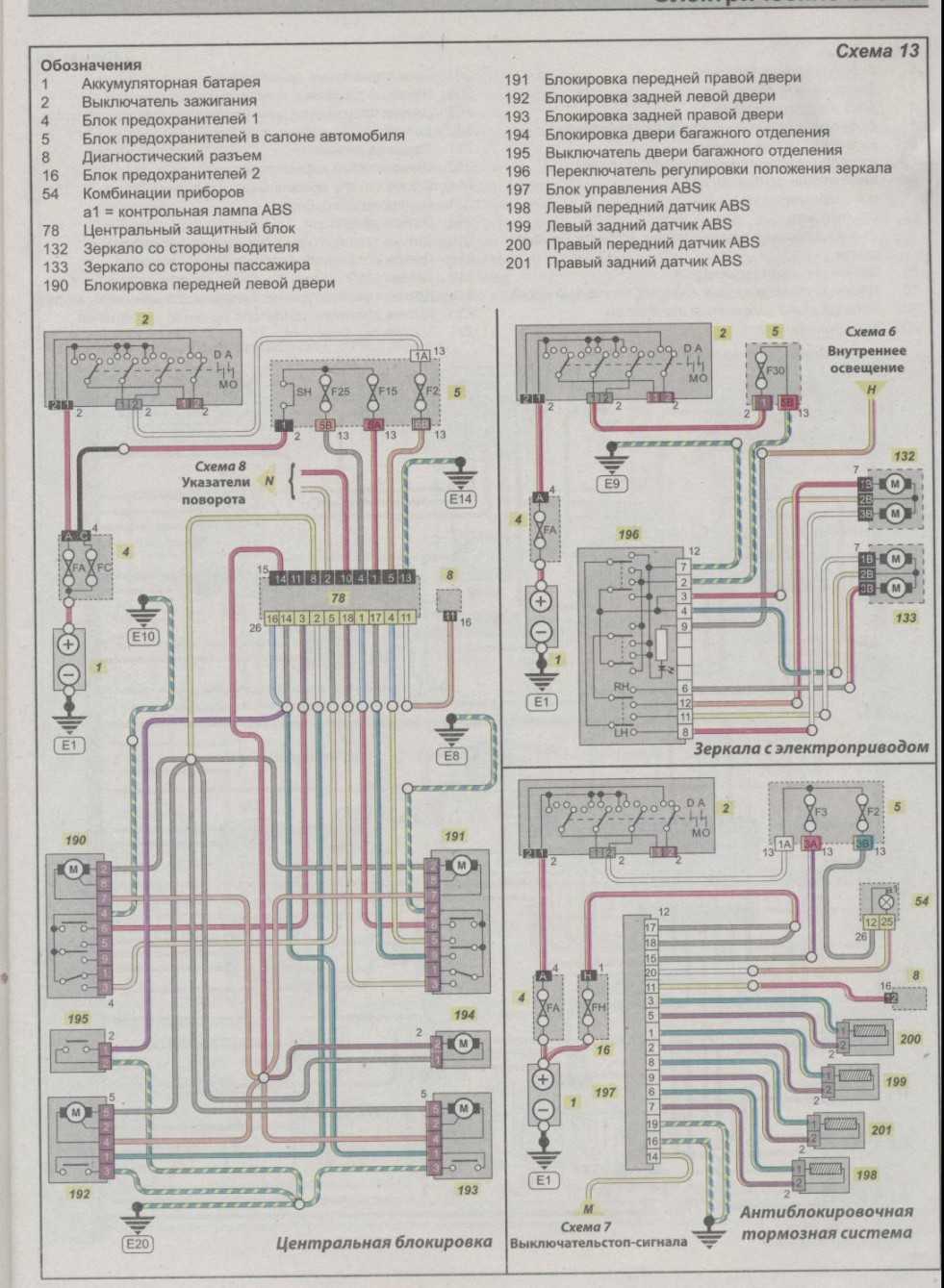

16. Схемы электрооборудования
17

Диагностика систем электронного управления Ссылки на другие сайты

Какие лампы используются на Ситроен Ксантия

Осветительный прибор – Тип лампы –  Мощность потребления, Вт
Головные фары•   Дальний свет
Н1
55•   Ближний свет
Н1
55Передние противотуманные фары
Н3
55Передние габаритные огни
С цоколем нажимной посадки
5Указатели поворотов
С цоколем байонетного типа
21Боковые повторители указателей поворотов
С цоколем нажимной посадки
5Стоп-сигналы/задние габаритные огни
С цоколем байонетного типа
21/5Задние противотуманные фонари
С цоколем байонетного типа
21Огни заднего хода
С цоколем байонетного типа
21Фонари подсветки номерного знака
С цоколем нажимной посадки
5Внутреннее освещение
С цоколем нажимной посадки
5

Автомобиль оборудован 12-вольтной бортовой системой электропитания с заземлением по отрицательному полюсу батареи.

Подача электроэнергии к осветительным приборам и прочим потребителям осуществляется от аккумуляторной батареи свинцово-кислотного типа, подзарядка которой производится от генератора.

Прежде чем приступать к обслуживанию компонентов бортового электрооборудования, во избежание получения электрического шока, либо возгорания в результате случайного короткого замыкания, следует отсоединить отрицательный провод от батареи.

Регулярно проверяйте состояние жгутов электропроводки и надежность крепления их в своих промежуточных фиксаторах, хомутах и обвязках. Так же следите, чтобы электропроводка не протиралась при контакте с расположенными по соседству со жгутом компонентами.

ВНИМАНИЕ : Если установленная на автомобиле аудиосистема оборудована охранной системой, прежде чем отключать батарею удостоверьтесь в том, что располагаете секретным кодом, позволяющим произвести последующее включение магнитолы

Предохранители и реле — общая информация Citroen Xantia

Предохранители и реле — общая информация

Предохранители

Схема размещения предохранителей в монтажном блоке, расположенном под панелью приборов

Схема расположения предохранителей в дополнительном монтажном блоке, расположенном в двигательном отсеке

Предохранители maxi:
А — 60А В — 40А С — 80А D — 40А	E — 40А F — 40А G — 40А Н — 40А

Предохранители имеют такую конструкцию, что при достигающей определенного значения (по силе тока) перегрузке в контуре их контактная перемычка перегорает, размыкая тем самым цепь и прекращая циркуляцию тока в ней. Причиной такого рода перегрузок чаще всего оказывается короткое замыкание (см. Поиск причин отказов электрооборудования).

Главные предохранители и реле собраны в единый монтажный блок, оснащенный крышкой и устанавливаемый слева под панелью приборов.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. С целью обеспечения доступа к предохранителям поверните на четверть оборота крепежный фиксатор и опустите крышку монтажного блока, отделив ее от панели приборов. Схема размещения предохранителей в монтажном блоке представлена на иллюстрации Схема размещения предохранителей в монтажном блоке, расположенном под панелью приборов .

2. Дополнительный монтажный блок установлен в двигательном отсеке, позади аккумуляторной батареи.

3. Схема расположения предохранителей в дополнительном монтажном блоке, расположенном в двигательном отсеке представлена на иллюстрации.
4. Вышедший из строя предохранитель легко опознать по оплавленной или сгоревшей токопроводящей перемычке.
5. Для замены предохранителя предварительно отключите соответствующий контур.

6. Откройте крышку монтажного блока, ухватитесь за корпус выбитого предохранителя специальными щипцами, обычно закрепленными внутри блока, и потяните его вертикально вверх, вынимая из клемм держателя.

7. В монтажном блоке предусмотрены специальные “глухие” гнезда для хранения запасных предохранителей.
8. Прежде чем устанавливать новый предохранитель взамен сгоревшего, постарайтесь выявить причину имевшей место перегрузки и устранить ее. Ни в коем случае не заменяйте выбитый предохранитель рассчитанным на более высокие номинальные (по силе тока) нагрузки. Крайне порочной практикой является восстановление вышедшего из строя предохранителя путем перемыкания его контактов при помощи металлической фольги.

При выбивании предохранителей maxi обращайтесь на станцию техобслуживания.

9

Обратите внимание, что расчетную силу любого предохранителя всегда легко определить по цвету его корпуса:

Цвет предохранителя	Расчетная предохранителя сила тока
Оранжевый	5А
Красный	10А
Синий	15А
Желтый	20А
Прозрачный или белый	25А
Зеленый	30А

Реле

По своей конструкции реле — суть срабатывающий по электрическому сигналу выключатель. Обычно реле используются для:
a) Дистанционного включения подачи ВВ напряжения;
b) Формирования логических цепей, срабатывающих по нескольким, поступающим от различных источников входным сигналам;
c) Отключения питания по истечении контрольного времени (в таймерах).

Большинство используемых на автомобиле реле помещены в заднюю часть главного монтажного блока предохранителей (для обеспечения доступа к одним реле достаточно снять крышку монтажного блока, в других случаях приходится снимать ковровую обивку, либо нижнюю секцию отделки с водительской стороны панели приборов). Реле электромотора привода заднего стеклоочистителя помещено в дверь задка и расположено под панелью ее внутренней обивки. На некоторых моделях дополнительные реле помещены в расположенный в двигательном отсеке монтажный блок предохранителей (см. выше).

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Если имеются подозрения на то, что отказ какого-либо из электрических контуров связан с выходом из строя реле его управления, включите соответствующую систему — исправное реле при подаче на него питания должно издать отчетливо слышимый щелчок. Если щелчок раздается, значит, причиной отказа является неисправность собственно рабочего компонента, или выход из строя электропроводки. В противном случае, либо имеет место нарушение подачи питания, либо неисправно собственно реле. Проверка состояния реле производится путем подстановки на его место заведомо исправного. При этом не следует забывать, что внешняя схожесть двух реле вовсе не обязательно является гарантией идентичности принципа их функционирования. 2. Для замены реле, прежде всего, выключите соответствующий электрический контур. Затем реле легко может быть снято со своего посадочного места путем вытягивания из посадочного гнезда. Установите на место снятого реле новое, с соответствующими рабочими параметрами.

Краткая инструкция по эксплуатации: доступ к блокам предохранителей, как их разобрать и заменить

Чтобы разобрать монтажный бокс с плавкими вставками в салоне, нужно выполнить несколько действий:

1. Сесть на водительское сиденье.
2. Нажать на замки защитной панели модуля.
3. Снять ее.
4. Выдвинуть вперед печатную плату.
5. Отсоединить разъемы.
6. Демонтировать блок с перемычками.

Для получения доступа к предохранителям в моторном отсеке следует выполнить аналогичные действия.

Перед заменой вставок надо обеспечить безопасность водителя:

1. Припарковать машину на ровном участке дороги.
2. Поставить ее на ручник.
3. Подложить под колеса противооткатные башмаки.
4. Обесточить электроприборы.
5. Вытащить ключ из замка зажигания.
6. Отбросить клеммы от аккумулятора.

Далее устранить причины перегорания перемычек:

• просушить плату, если на нее попала вода;
• заизолировать оголенные провода;
• протянуть ослабленные и зачистить окисленные контакты;
• заменить или отремонтировать отказавшие приборы;
• отключить от розеток оборудование, мощность которого превышает номинал вставки;
• удалить восстановленные перемычки или их заменители.

Теперь можно заменить сгоревшую вставку, используя диэлектрический пинцет, находящийся в отдельном гнезде монтажного блока. После того как будет установлена новая перемычка подходящего номинала, необходимо проверить работоспособность отказавшего прибора и установить на место снятые крышки.

Предохранители в салоне Ситроен С4

Монтажный блок расположен в нижней части панели управления со стороны водителя.

Схема блока предохранителей в салоне Citroen C4 (Вариант 1)

Описание

F2 7.5A Диагностический разъём. F3 3A Противоугонное устройство или кнопка системы “START/STOP. F4 5A Ридер дистанционного ключа-пульта. F5 3A Дистанционный ключ-пульт. F6A-F6B 15A Сенсорный дисплей, аудио- и навигационная системы, CD-плеер, USB и дополнительные разъемы. F7 15A Электронный блок системы помощи при пуске “свободные руки”. F8 3A Сирена охранной сигнализации, процессор охранной сигнализации. F9 3A Блок переключателей на рулевом колесе. F11 5A Калькулятор контроля стабильности, общий коммутационный блок сигнализации, устройство сканирования электронного ключа. F12 15A Двойной контактор педали тормоза .F13 10A Прикуриватель передний.F14 10A Прикуриватель задний. F16 3A Индивидуальные светильники, подсветка перчаточного ящика. F17 3A Подсветка противосолнечного козырька, индивидуальные светильники. F19 5A Панель приборов. F20 5A Селектор передач механической коробки передач с электронным управлением. F21 10A Управление автомагнитолой и климатической установкой. F22 5A Дисплеи, парктроник. F23 5A Модуль предохранителей в моторном отсеке. F24 3A Датчик дождя и освещенности. F25 15A Блок подушек безопасности и пиротехнических натяжителей. F26 15A F27 3A Двойной контактор педали тормоза. F28A-F28B 15A Автомагнитола, авторадио (доп. оборудование). F29 3A Подрулевой переключатель. F30 20A Очиститель заднего стекла. F31 30A Центральный замок, электродвигатели привода передних и задних наружных и внутренних замков. F32 10A Питание камеры заднего вида в C4L Китай. (Выход 16V NE 13pin), аудио усилитель. F33 3A Блок запоминания положения сиденья водителя. F34 5A Реле усилителя рулевого управления. F35 3A F37 3A Управление стеклоочистителем/ зеркалом заднего вида двери водителя – внутреннее зеркало заднего вида с электро хромированием F38 3A Переключатель корректора направления света фар – зеркало заднего вида с электро хромовым покрытием. F39 30A

Схема блока предохранителей в салоне Citroen C4 (Вариант 2)

Описание

• F1(15A) Cтеклоочиститель задний.
• F2(30A) Центральный замок- Суперблокировка.
• F3(5A) Подушки безопасности и преднатяжители.
• F4(10A) Диагностический рахъём – Выключатель стоп-сигнала – Зеркало заднего вида с электрохромным покрытием – Система динамической стабилизации (ESP) – Датчик уровня воды – Присадки к дизельному топливу – Контактор педали сцепления (ESP,  круиз – контроль и ограничитель скорости.
• F5(30A) Передние стеклоподъёмники –  Обогрев и электропривод зеркал заднего вида.
• F6(30A) Задние стеклоподъёмники.
• F7(5A) Внутреннее освещение.
• F8(20A) Автомагнитола – NaviDrive – Органы управления на рулевом колесе – Дисплей –Охранная сигнализация – Передняя розетка 12V – Разъём прицепа – Модуль автошкола.
• F9(30A) Прикуриватель  – Задняя розетка 12V.
• F10(15A) Датчики давления в шинах – BVA – Контактор STOP.
• F11(15A)Противоугонная блокировка рулевого управления – Диагностический разъём – Сажевый фильтр.
• F12(15А) Электрорегулировки сидений – Сигнал предупреждение о непреднамеренном пересечении линии разметки – Датчики парковки.
• F13(5А) Датчик дождя – Датчик освещённости – Механическая коробка передач с электронным управлением – Блок управления двигателем.
• F14(15А) Кондиционер – Панель приборов – Тахометр – Подушки безопасности и преднатяжители –Разъём прицепа – Телефон Bluetooth.
• F15(30A) Центральный замок – Суперблокировка.
• F16(SHUNT)( – ).
• F17(40A) Обогрев заднего стекла.
• F29(20A) Обогрев сидений.
• F33(4A) Система помощи при парковке, автоматическое включение стекло очистителя и освещения.
• F36 (20A) Усилитель hi-fi.
• F37 (10A) Кондиционер.
• F38 (30A) Электропривод сиденья водителя.
• F39 (5A) Заправочный лючок.
• F40 (30A) Электропривод сиденья пассажира, панорамная крыша.

Реле С4

Выключатели автомобиля следует рассматривать отдельно. Это связано со спецификой назначения приборов. Релюшки используются в автомобилях для возможности подключения нагруженного оборудования и энергоемких потребителей.

Где находится реле вентилятора

Элемент включения системы охлаждения входит в состав комплекса ЭБУ и как таковое не представлено. Если возникли проблемы с устройством, искать причину нужно именно здесь.

Реле кондиционера: где стоит

На авто до 2011 года, переключатель системы кондиционирования смонтирован в подкапотном модуле, расположенном возле аккумуляторной батареи. Также некоторые версии могут комплектоваться релюшками на салонной переборке.

Реле топливного насоса: где установлено

Система питания продумана. На авто после 2014 года изготовитель стал монтировать реле возле насоса. В более старых модификациях машины, выключатель был установлен в блоке ЭБУ.

Стартер

Аналогично выполнена и система включения пусковой установки машины с 2006 года, производитель монтирует вставку на крыле транспортного средства, что позволяет легко обслуживать и менять устройство.

Регулятор генератора

Устройство монтируется непосредственно в корпусе генератора. После него выходит проводка на бортовую сеть. Подобное расположение исключает колебания по всей длине бортовой цепи.

Реле АБС

Обычно выключатель системы ABS монтируется на позиции В7 в моторном отсеке. Некоторые версии машины агрегатируются встроенным выключателем и двумя макси предохранителями.

Реле печки

На машинах типа С4 преимущественно устанавливается кондиционер, а печка как отдельный модуль отсутствует. За ее функционирование отвечает реле, встроенный в модуль агрегата.
