Замена предохранителей
Чтобы правильно выполнить смену следует придерживаться процедуры.
- Обесточить автомобиль и установить его в устойчивом положении.
- Вскрыть крышку монтажного блока и найти внутри нужный элемент.
- Используя специальный пинцет или щипцы вынуть предохранитель из гнезда.
- Установить новый элемент и собрать все в обратной последовательности.
Предохранители и реле Мондео 1 поколения не отличаются повышенной сложностью конструкции. Вставки монтируются в доступных местах и легко меняются.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

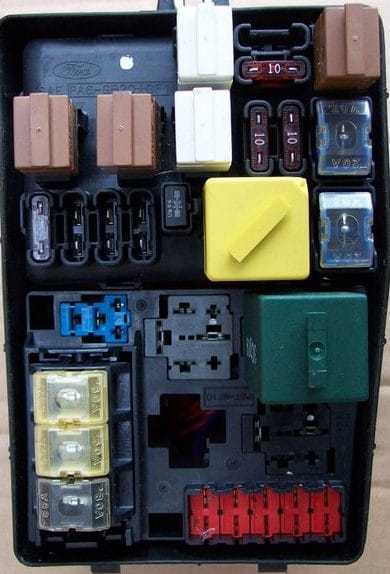

Предохранители на Форд Мондео: где находятся
В первом поколении Форд Мондео всего находится один блок предохранителей, который находится по левую сторону в под рулевой пространстве транспортного средства.
Каждый из предохранителей имеет собственное наименование и отвечает только за определенный набор электрооборудования – в зависимости от комплектации в Мондео первого поколения могут быть установлены предохранители с маркировкой:
- A – Обычно данный элемент отвечает за работу приводов электростеклоподъемников;
- C – Является защитным звеном в связке между генератором и вентилятором отопительной системы. При выходе данного устройства обогрев салона перестает работать;
- D – Элемент отвечает за работу стеклоподъемников на задних пассажирских дверях. Иногда данный элемент отсутствует в системе предохранителей: в таком случае сеть замыкается либо напрямую, либо через элемент с маркировкой А;
- F – Предохранитель отвечает за работу системы антиблокировки колес при торможении. На старых версиях Мондео выход из строя данного элемента попросту отключает ABS, однако на более современных моделях автомобиль может попросту не завестись вплоть до устранения неисправности – происходит электронная блокировка двигателя;
- G – Обычно данный элемент отвечает за несколько дополнительных аксессуаров, установленных в салоне транспортного средства. В заводской комплектации Мондео первого поколения через данное звено подключаются прикуриватель, комплект аудио системы, омыватели фар при их наличии. Также производитель рекомендует через данное звено подключать сигнализацию или охранный комплект, а также навигацию или мультимедийное оборудование;
- H – Приборы отвечают за работу стоп-сигналов. Иногда через данный предохранитель также подключают вспомогательные стоп-сигналы или противотуманные фары либо прожектора;
- L-M – Редко, однако иногда встречаются. С завода звенья предназначены для подключения приводов передней пары стеклоподъемников, однако при самостоятельной доработке автомобиля через предохранители подключаются мелкая акустика или сторонние гаджеты;
- N – Как правило, звено предназначено для отображения датчиков индикации и приборной панели в автомобиле. Иногда также ко связке через предохранитель подкидывают мелкие опции – электрорегулировку зеркал, омыватели фар или стеклоочистители;
- О – Предохранитель с маркировкой О отвечает за подачу звукового сигнала. Иногда через данное звено подключают вспомогательную сигнализацию или охранный комплекс;
- P – На Мондео первой генерации предохранитель отвечает за климатроник или систему кондиционирования воздуха, при наличии подобного оборудования в комплектации автомобиля. В случае наличия только «печки» данный предохранитель заменяется обычно заглушкой в блоке и может использоваться для подключения дополнительных гаджетов;
- T – При наличии в комплектации транспортного средства данное звено отвечает за обогрев передних сидений;
- U – Элемент отвечает за работу центрального замка или опции блокировки дверей при начале движения транспортного средства.
Также важно помнить, что при попуске автомобиля на вторичном рынке машина может иметь другой блок предохранителей или перепутанную маркировку. В этом случае рекомендуется заблаговременно спросить у предыдущего владельца об особенностях конструкции и прокладки электроцепи транспортного средства – в противном случае при первой поломке придется долго диагностировать и отмечать контакты проводки
Также для удобства работы и обслуживания автомобиля желательно приобретать оригинальный комплект предохранителей от оригинального производителя, которые помимо гарантии качества и совместимости, имеют оригинальный цвет и маркировку, позволяющие быстро произвести замену по плану сервисной книги автомобиля.
Если предохранители регулярно выходят из строя, то необходимо проверить напряжение электросети – возможны проблемы с генератором или АКБ транспортного средства.
Расположение предохранителей, плавких вставок и реле и их замена

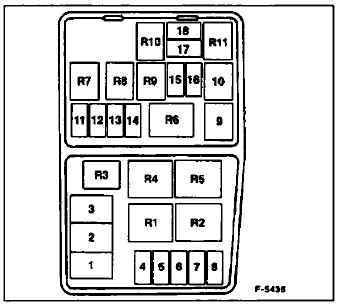

Рис. 10.1. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сверху).
Рис. 10.2. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сбоку, защитные крышки плавких вставок сняты).
Рис. 10.3. Расположение предохранителей в центральном монтажном блоке, расположенном в салоне.
Рис. 10.4. Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовами седан и хэтчбек.
Рис. 10.5. Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовом универсал. Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле.
Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.
Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле (рис. 10.1 и 10.2), расположенном в подкапотном пространстве с левой стороны, возле аккумуляторной батареи и воздушного фильтра.
Назначение предохранителей и реле приведено в табл. 10.1.
ПРИМЕЧАНИЯ. На рис. 10.1 и 10.2 показан максимально возможный набор предохранителей и реле. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля). В табл. 10.1 приведено назначение только тех реле, замена которых может потребоваться силами водителя в целях обеспечения безопасности движения и сохранения здоровья.
Остальные реле при появлении неисправностей необходимо заменять на сервисе после проведения диагностики. Предохранители системы освещения, звуковой сигнализации, климат контроля и т.п. расположены в центральном блоке предохранителей, установленном на крышке многофункционального электронного блока GEM (рис. 10.3), который, в свою очередь, установлен под панелью приборов справа.
Назначение предохранителей приведено в табл. 10.2.
ПРИМЕЧАНИЕ. На рис. 10.3 показан максимально возможный набор предохранителей. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля). Предохранители систем управления электростеклоподъемниками, замками, зеркалами наружного вида, механизмами регулировки положения передних сидений, парктроника и т.п.
расположены в заднем блоке предохранителей, установленном под левой обивкой боковины багажника (рис. 10.4 и 10.5). Назначение предохранителей приведено в табл. 10.3.
ПРИМЕЧАНИЕ. На рис. 10.4 и 10.5 показан максимально возможный набор предохранителей. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля).
Для наглядности показано при снятой панели приборов.
1. Для получения доступа к предохранителям центрального монтажного блока поверните вправо на четверть оборота фиксатор основания многофункционального электронного блока, извлеките основание из держателей и опустите его вниз. ПРИМЕЧАНИЕ. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов. После этого откроется доступ к центральному блоку предохранителей.
2. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.2 цепи, которые защищает данный предохранитель. ПРЕДУПРЕЖДЕНИЕ.
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.
3. Извлеките заменяемый предохранитель, слегка покачивая его из стороны в сторону. ПРИМЕЧАНИЕ.
Удобнее извлекать предохранитель специальным пинцетом, установленным в зажиме на обратной стороне крышки монтажного блока, расположенного в подкапотном пространстве.
4. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
5. Для установки нового предохранителя вставьте его контакты в держатели блока и, нажав на него сверху, утопите до упора.

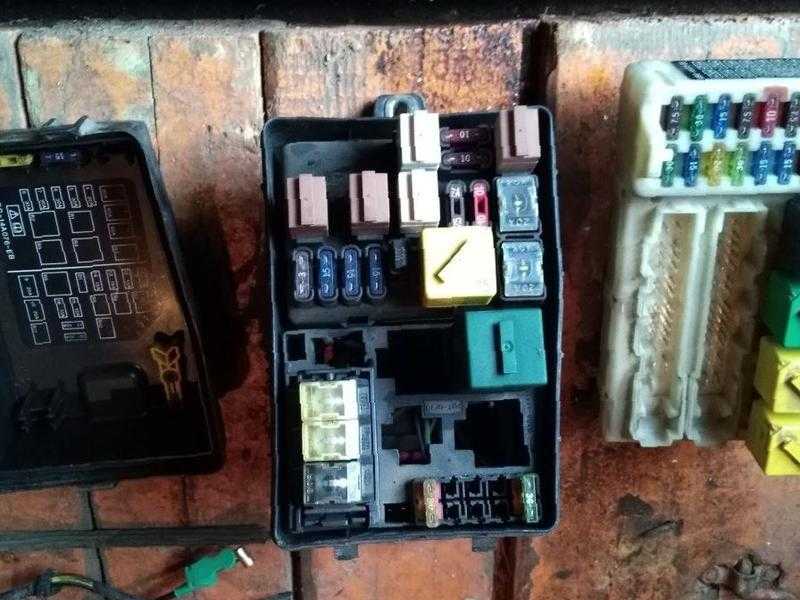

6. Для доступа к предохранителям и реле монтажного блока в подкапотном пространстве отожмите в сторону два фиксатора его крышки с одной…
Раскладка предохранителей и реле Ford Mondeo
Раскладка предохранителей и реле
Центральная коробка предохранителей (спрятана слева, под щитком приборов за ящиком с принадлежностями)
|
Предохранитель |
Сила тока в амперах |
Цвет |
Электрическая цепь с потребителями |
|
60 |
25 |
прозрачный |
Электрический стеклоподъемник левый |
|
61 |
25 |
прозрачный |
Электрический стеклоподъемник правый |
|
62 |
15 |
синий |
Передние и задние противотуманные фары |
|
63 |
7,5 |
коричневый |
Парковочный огонь правый |
|
64 |
7,5 |
коричневый |
Парковочный огонь левый |
|
65 |
7,5 |
коричневый |
АС-/вентилятор отопителя |
|
66 |
30 |
зеленый |
Регулировка сидений |
|
67 |
7,5 |
коричневый |
Регулирование двигателя/ электронный модуль |
|
68 |
15 |
синий |
Прикуриватель |
|
69 |
7,5 |
коричневый |
Особое место, в зависимоти от оснащения |
|
70 |
15 |
синий |
Штепсельная розетка |
|
71 |
– |
– |
Резервный (не занято) |
|
72 |
20 |
желтый |
Особое место, в зависимости от оснащения |
|
73 |
20 |
желтый |
Сдвигаемая панель крыши с электроприводом |
|
74 |
20 |
желтый |
Особое место, в зависимости от оснащения |
|
75 |
7,5 |
коричневый |
Особое место, в зависимости от оснащения, часы, наружное зеркало заднего вида с электроприводом |
|
76 |
7,5 |
коричневый |
Кондиционер (АС) |
|
77 |
7,5 |
коричневый |
АБС |
|
78 |
7,5 |
коричневый |
Особое место, в зависимости от оснащения |
|
79 |
– |
– |
Резервный (не занято) |
|
80 |
7,5 |
коричневый |
Особое место, в зависимости от оснащения |
|
81 |
7,5 |
коричневый |
Датчик загруженности, подушка безопасности пассажира рядом с водителем |
|
82 |
7,5 |
коричневый |
Управление двигателя |
|
83 |
15 |
синий |
Обогреваемые сиденья |
|
84 |
20 |
желтый |
Особое место, в зависимости от оснащения |
|
85 |
7,5 |
коричневый |
Дальний свет слева |
|
86 |
7,5 |
коричневый |
Дальний свет справа |
|
87 |
– |
– |
Резервный (не занято) |
|
88 |
15 |
синий |
Управление двигателя |
|
89 |
7,5 |
коричневый |
Подушка безопасности |
|
90 |
15 |
синий |
Стеклоочиститель заднего стекла |
|
91 |
7,5 |
коричневый |
Электрический стеклоподъемник |
|
92 |
10 |
красный |
Особое место, в зависимости от оснащения |
|
93 |
10 |
красный |
Особое место, в зависимости от оснащения |
|
94 |
20 |
желтый |
Стеклоочиститель переднего стекла, выключатель стеклоочистителя переднего стекла |
|
95 |
7,5 |
коричневый |
Ближний свет |
|
96 |
– |
– |
Резервный (не занято) |
|
97 |
7,5 |
коричневый |
Особое место, в зависимости от оснащения |
|
98 |
7,5 |
коричневый |
Обогреваемое заднее стекло, обогреваемое зеркало заднего вида |
|
99 |
7,5 |
коричневый |
Внутреннее освещение |
|
Дополнительная коробка предохранителей в моторном отсеке. В зависимости от оснащения: раскладка предохранителей и реле. |

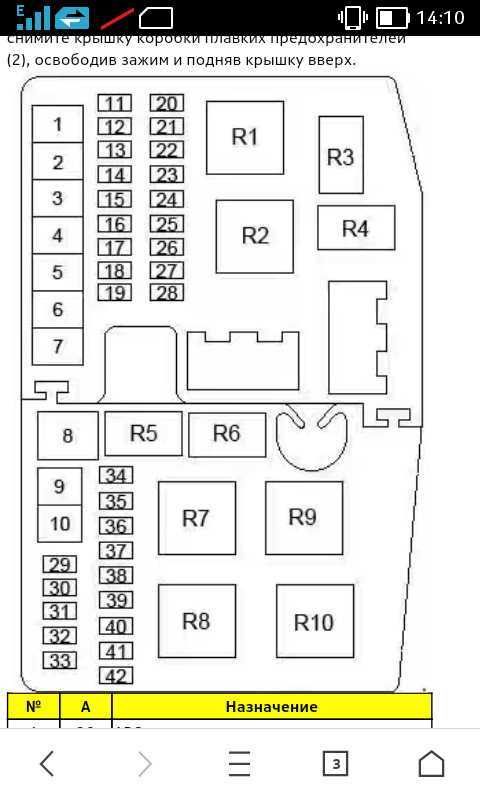

Дополнительная коробка предохранителей и реле (в моторном отсеке под облицовкой слева аккумуляторной батареи)
|
Предохранитель |
Сила тока в амперах |
Цвет |
Электрическая цепь с потребителями |
|
1 |
30 |
зеленый |
Основное питание АБС |
|
2 |
50 |
красный |
Главный предохранитель |
|
3 |
60 |
желтый |
Система предварительного разогрева (дизель) |
|
4 |
30 |
зеленый |
Обогреваемое заднее стекло |
|
5 |
– |
– |
Резервный (не занято) |
|
6 |
40 |
зеленый |
Основное питание (АС/вентилятор отопителя) |
|
7 |
50 |
красный |
Аккумуляторная батарея |
|
8 |
60 |
желтый |
Вентилятор двигателя |
|
9 |
20 |
желтый |
Управление двигателя/электронный модуль |
|
10 |
40 |
зеленый |
Вентилятор двигателя |
|
11 |
30 |
зеленый |
Обогреваемое переднее стекло |
|
12 |
– |
– |
Резервный (не занято) |
|
13 |
30 |
зеленый |
Обогреваемое переднее стекло |
|
14 |
– |
– |
Резервный (не занято) |
|
15 |
3 |
розовый |
Обогреваемое переднее стекло |
|
16 |
7,5 |
коричневый |
Ближний свет слева |
|
17 |
– |
– |
Резервный (не занято) |
|
18 |
7,5 |
коричневый |
Ближний свет справа |
|
19 |
– |
– |
Резервный (не занято) |
|
20 |
20 |
желтый |
Тормозная система (АБС) |
|
21 |
15 |
синий |
Управление двигателя |
|
22 |
20 |
желтый |
Система омывания фар |
|
23 |
15 |
синий |
Контроль предварительного разогрева (дизель) |
|
24 |
20 |
желтый |
Система централизованного блокирования |
|
25 |
синий |
Аварийная световая сигнализация | |
|
26 |
желтый |
Звуковой сигнал | |
|
27 |
15 |
синий |
Топливный насос |
|
28 |
20 |
красный |
Зажигание/замок – выключатель зажигания |
|
29 |
– |
– |
Резервный (не занято) |
|
30 |
– |
– |
Резервный (не занято) |
|
31 |
– |
– |
Резервный (не занято) |
|
32 |
– |
– |
Резервный (не занято) |
|
33 |
– |
– |
Резервный (не занято) |
|
34 |
Диод/управление двигателя | ||
|
35 |
Диод/АС | ||
|
36 |
Диод/топливный насос/ индикатор уровня топлива | ||
|
37 |
15 |
синий |
Особое место, в зависимости от оснащения |
|
38 |
– |
– |
Резервный (не занято) |
|
40 |
15 |
синий |
Особое место, в зависимости от оснащения |
|
41 |
– |
– |
Резервный (не занято) |
|
42 |
– |
– |
Особое место, в зависимости от оснащения |
Реле
|
1 |
Фары |
|
2 |
Обогреваемое заднее стекло |
|
3 |
Звуковой сигнал |
|
4 |
Топливный насос |
|
5 |
Регулирование двигателя |
|
6 |
АС |
|
7 |
Вентилятор двигателя |
|
8 |
Реле предварительного разогрева (дизель) |
|
9 |
Вентилятор двигателя |
|
10 |
Стартер |
Видео про «Раскладка предохранителей и реле» для Ford Mondeo
Замена предохранителя на Форд мондео
Ремонт блока предохранителей Форд Мондео 2
https://youtube.com/watch?v=NkYHZy1YtaI
Замена предохранителя на Форд Фокус 2
Ford Focus 1 — предохранители и реле
Ford Focus 1 го поколения mk1 Европеец и Американец выпускался в 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 годах. За это время автомобиль прошел рестайлинг 1 раз. В нашем материале вы найдете описание блоков предохранителей и реле Форд Фокус 1 го поколения со схемами и местами их расположения. Отдельно отметим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания электрические схемы автомобиля.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
В Ford Focus 1 го поколения предусмотрены два основных блока с предохранителями и реле. Один находится в салоне, другой под капотом.
p, blockquote 4,0,0,0,0 —>
Лампочки
| Лампочки | Мощность (Ватт) | Тип (пампы или патрона) |
| Указатели поворота | 21 | байонетный |
| Освещение моторного отделения | 10 | клиновой |
| Противотуманные фары: | ||
| модели выпуска до 1996 года | 55 | галогенный |
| модели выпуска с 1997 года | 55 | галогенный |
| Фара (ближний свет): | ||
| модели выпуска до 1996 года | 55 | галогенный |
| модели выпуска с 1997 года | 55 | галогенный |
| Фара (дальний свет): | ||
| модели выпуска до 1996 года | 55 | галогенный |
| модели выпуска с 1997 года | 55 | галогенный |
| Лампы освещения багажного отделения: | ||
| модели выпуска до 1996 года | 10 | с упругими контактами |
| модели выпуска с 1997 года | 10 | байонетный |
| Лампы освещения салона | 10 | с упругими контактами |
| Лампы номерного знака | 5 | с упругими контактами |
| Лампа для чтения | 5 | клиновой |
| Задний противотуманный фонарь (Хэтчбэк до 1996 года Седан с 1997 года) | 21 | байонетный |
| Лампы заднего блока/противотуманные фонари (Седан и Универсал до 1996 года. Хэтчбэке 1997 года) | 21/5 | байонетный |
| Лампы заднего блока (Седан /Хэтчбэк) | 5 | байонетный |
| Фонари заднего хода | 21 | байонетный |
| Боковые повторители указателей поворота | 5 | клиновой |
| Габаритные фонари | 5 | клиновой |
| Лампы стоп-сигнала: | ||
| на верхнем уровне | 5 | клиновой |
| в блоке задних ламп: | ||
| Седан с 1997 года (стоп-сигнал и фонарь заднего хода) | 21/5 | байонетный |
| все остальные модели | 21 | байонетный |
ПОПУЛЯРНЫЕ СТАТЬИ
- Виды масел для автомобилей
- Вездеход на базе уаз Как из уаза сделать вездеход
- Универсальный внедорожник уаз «симбир»
- Переделать уаз для бездорожья
- Особенности эксплуатации, ремонт и обслуживание уаз патриот
- Техобслуживание уаз ТО автомобиля УАЗ перед летним сезоном эксплуатации
- Система смазки и охлаждения
- Конструктивные особенности разных моделей снегоболотоходов на колесах сверхнизкого давления Снегоболотоход серийного производства на шинах сверхнизкого давления
- Фото тюнинга УАЗ Буханка: создаем стильный и современный автомобиль
- Подготовка двигателей к пуску
- КАРТА САЙТА
- О САЙТЕ
- КОНТАКТЫ
telzakaz.ru
Предохранители и реле Форд Мондео 1
Коробка предохранителей в моторном отсеке
| № | Сила тока, А | Защита |
| 1 | 80 | Главная питающая бортовая сетевая электроцепь |
| 2 | 60 | Двигатель вентилятора радиатора |
| 3 | 60 | ABS/TCS-система и при определенных условиях дизельный двигатель |
| 4 | 20 | Зажигание |
| 5 | 30 | Обогреваемое ветровое стекло (левая часть) |
| 6 | 30 | Обогреваемое ветровое стекло (правая часть) |
| 7 | 30 | Система торможения с ABS (антиблокировочная система) |
| 8 | 30 | Обогреваемые сиденья, компрессор кондиционера |
| 9 | 20 | Модуль EEC, магнитный клапан холодного старта (дизель) |
| 10 | 20 | Замок зажигания |
| 11 | 3 | Память EEC-модуля зажигания |
| 12 | 15 | Звуковой сигнал и световая сигнализация |
| 13 | 15 | Датчик Лямбда-зонда |
| 14 | 15 | Электрический топливный насос (карбюраторный двигатель) |
| 15 | 10 | Ближний свет справа |
| 16 | 10 | Ближний свет слева |
| 17 | 10 | Дальний свет справа |
| 18 | 10 | Дальний свет слева |
| Реле | Переключаемая электроцепь |
| R1 | Дневной сеет |
| R2 | Вентилятор обогрева |
| R3 | Кондиционер (бензиновый двигатель) |
| R4 | Реле времени для обогреваемого ветрового стекла |
| R5 | Вентилятор радиатора (бензиновый двигатель) |
| R6 | Стартер |
| R7 | Звуковой сигнал |
| R8 | Электрический топливный насос (бензиновый двигатель) |
| R9 | Ближний свет |
| R10 | Дальний свет |
| R11 | ЕСС-модуль или устройство холодного старта дизеля |
Коробка предохранителей под приборной панелью
| № | Сила тока, А | Защищаемая электрическая цепь |
| 19 | 7,5 | Обогреваемое наружное зеркало |
| 20 | 10 | Защита от перегрузки двигателя стеклоочистителя |
| 21 | 30 | Электростекло подъемник спереди |
| 21 | 40 | Электростеклоподъемник спереди и сзади |
| 22 | 7,5 | Модуль ABS |
| 23 | 15 | Фонарь заднего хода, электрический адаптер амортизаторов |
| 24 | 15 | Стоп-сигналы |
| 25 | 20 | Центральный замок, противоугонное устройство |
| 26 | 20 | Противотуманная фара |
| 27 | 15 | Прикуриватель |
| 28 | 30 | Устройство омывания фар |
| 29 | 30 | Обогреваемое заднее стекло |
| 30 | 7.5 | Электронное управление |
| 31 | 7.5 | Освещение приборов |
| 32 | 7.5 | Радио |
| 33 | 7.5 | Габаритный сеет слева |
| 34 | 7.5 | Внутреннее освещение, электрическая регулировка зеркала, часы |
| 35 | 7,5 | Габаритный сеет справа |
| 36 | 15 | Радио, адаптивное демпфирование |
| 37 | 30 | Двигатель вентилятора обогрева |
| 38 | 7,5 | Надувная подушка безопасности в рулевом колесе |
| Реле | Переключаемая электрическая цепь |
| R12 | Освещение салона |
| R13 | Обогреваемое заднее стекло |
| R14 | Двигатель вентилятора обогрева |
| R15 | Двигатель стеклоочистителей спереди |
| R16 | Зажигание |
Дополнительные реле, расположенные вне коробки с реле и предохранителями
| Реле | Цвет | Переключаемая электросеть | Монтажное положение |
| R17 | черный | Предварительный разогрев дизеля | Под консолью батареи |
| R18 | черный | Переключатель окна водителя | В двери водителя |
| R19 | голубой | Отключение устройства регулировки скорости | Справа над коробкой предохранителей в пространстве для ног |
| R20 | голубой | Устройство мойки фар | Слева рядом с коробкой предохранителей в пространстве для йог |
| R21 | оранжевый | Переключатель интервалов очистителя заднего стекла | Слева рядом с коробкой предохранителей в пространстве для ног |
| R22 | белый | Противотуманная фара | Слева под приборной панелью |
| R23 | черный | Указатели поворота с мигающим светом | Вверху на рулевой колонке |
| R24 | белый | Противоугонное устройство слева | Справа под приборной панелью |
| R25 | белый | Противоугонное устройство справа | Справа под приборной панелью |
| R26 | коричневый | Обогрев сидений | Справа под приборной панелью |
Расположение блоков управления
Общая схема расположения блоков
Описание
| 1 | Электронный блок управления SRS |
| 2 | Светодиод противоугонной системы |
| 3 | Блок управления противоугонной системой |
| 4 | Звуковой сигнал противоугонной системы-универсал |
| 5 | Звуковой сигнал противоугонной системы- седан |
| 6 | Датчик 1 изменения объема (противоугонная система) |
| 7 | Датчик 2 изменения объема (противоугонная система) |
| 8 | Реле 1 противоугонной системы |
| 9 | Реле 2 противоугонной системы |
| 10 | Звуковой предупреждающий сигнал |
| 11 | Усилитель выходного сигнала аудиосистемы |
| 12 | Дополнительный блок системы индикации неисправности |
| 13 | Блок системы проверки исправности ламп |
| 14 | Центральный замок /блок управления противоугонной системы |
| 15 | Интегрированное реле /блок управления |
| 16 | Блок управления системой поддержания скорости (круиз-контроль) |
| 17 | Реле системы поддержания скорости (круиз-контроля) |
| 18 | Резистор системы освещения в дневное время |
| 19 | Линия диагностики -дополнительная система предупреждений |
| 20 | Линия диагностики – замки дверей |
| 21 | Резистор электродвигателя вентилятора системы охлаждения |
| 22 | Реле противотуманных фар |
| 23 | Топливный насос |
| 24 | Блок предохранителей /реле, моторный отсек |
| 25 | Блок предохранителей /реле, приборная панель |
| 26 | Реле таймера свечей накаливания |
| 27 | Реле очистителя/ омывателя фар |
| 28 | Реле указателей поворота /аварийной сигнализации |
| 29 | Инерционный выключатель отсечки подачи топлива |
| 30 | Датчик температуры окружающего воздуха |
| 31 | Реле прерывистого режима работы очистителя заднего стекла |
| 32 | Реле подогревателя сиденья |
| 33 | Датчик положения рулевого колеса |
| 34 | Электродвигатель привода люка |
| 35 | Реле электропривода люка |
| 37 | Э/м клапан привода активной подвески, правый передний |
| 39 | Э/м клапан привода активной подвески, правый задний |
| 40 | Блок управления подвеской |
| 41 | Диагностический разъем активной подвески |
| 42 | Электродвигатель привода дроссельной заслонки (противобуксовочная система) |
