Система впрыска топлива бензинового двигателя 6. Система питания дизельных двигателей 6.
Система выпуска отработавших газов 7. Оплаченные ссылки Системы заряда и запуска 8. РКПП и трансмиссионная линия 8.
Сцепление и приводные валы Подвеска и рулевое управление Рулевое управление с гидроусилителем сервоуправление Уход и ремонт повреждений кузова Поставьте на предохранитель зажим, сожмите и предохранители е38 бмв предохранитель. Его значение указано на пластмассовом корпусе предохранителя.
Кроме того, корпус имеет цветовую маркировку, по которой также можно определить величину номинального тока.
А — расплавляемая проволока обратитесь к Спецификациям.
Точки подключения автосигнализации на BMW 750i 1996
В жгуте от замка зажигания:+12 – красныйзажигание – зелёный (их три, есть основной, от которого не крутит и стартер)стартер – жёлтый с чёрным
повороты – синий с зелёным (левый), синий с коричневым (правый) под бардачком, где сходятся две косы; 2-й вариант: все 4 поворотника развязаны, провода там же
блокировка двигателя:реле зажигания (на катушку) – под бардачком снизу блока предохранителей в третьем ряду светло-зеленоебензонасос – справа под задним сидением в жгуте, 2.5мм чёрный с фиолетовым
концевики дверей:На выходе из дверей провода отсутствуют. Концевик стоит в дверном замке и задействован на дверной компьютер, который общается с центральным по шине данных. Поэтому, необходимо разобрать все двери и вытащить из них провода от концевиков в замках, объединив их через диоды. Кроме того, после закрывания двери на дверном плафоне пропадает «плюс», что расценивается некоторыми сигнализациями как открытая дверь. В этом случае необходимо вынуть дверной плафон и врезать в его красный провод диод, соблюдая полярность
концевик багажника – надо ставить свою кнопку
центральный замок (+) – тёмно-синий с красным (закрывание), белый с чёрным (открывание); при подаче «плюса» на эти два провода одновременно активизируется «комфорт». Эти провода можно найти только разобрав водительскую дверь на среднем разъеме дверного компьютера.2-й вариант: для закрывания с «комфортом» даем «длинный» плюс на тёмно-синий с красным, одновременно размыкая белый с чёрным; в дверном жгуте есть провода таких же цветов, но уже с цифровыми сигналами, поэтому, прежде чем подавать «плюс», необходимо проверить осциллографом.
Выберете модификацию т/с для поиска блок предохранителей
- BMW 7 Series III E38 Седан 728 i,iL 193 л.с. id5105 Двигатель: объем — 2.8 л., мощность — 193 л.с., тип — бензиновый, модель — M52 B28 (286S2). Привод: задний. Год выпуска: 1995-2001
- BMW 7 Series III E38 Седан 728i X 193 л.с. id21380 Двигатель: объем — 2.8 л., мощность — 193 л.с., тип — бензиновый, модель — M52 B28 (286S1). Привод: полный. Год выпуска: 1995-2001
- BMW 7 Series III E38 Седан 730 i,iL 211 л.с. id3812 Двигатель: объем — 3 л., мощность — 211 л.с., тип — бензиновый, модель — M60 B30 (308S1). Привод: задний. Год выпуска: 1994-2001
- BMW 7 Series III E38 Седан 730 i,iL 218 л.с. id3813 Двигатель: объем — 3 л., мощность — 218 л.с., тип — бензиновый, модель — M60 B30 (308S1). Привод: задний. Год выпуска: 1994-2001
- BMW 7 Series III E38 Седан 735 i,iL 235 л.с. id5106 Двигатель: объем — 3.5 л., мощность — 235 л.с., тип — бензиновый, модель — M62 B35 (358S1). Привод: задний. Год выпуска: 1996-2001
- BMW 7 Series III E38 Седан 740 i,iL 286 л.с. id3814 Двигатель: объем — 4 л., мощность — 286 л.с., тип — бензиновый, модель — M60 B40 (408S1). Привод: задний. Год выпуска: 1994-2001
- BMW 7 Series III E38 Седан 740 i,iL 286 л.с. id5104 Двигатель: объем — 4.4 л., мощность — 286 л.с., тип — бензиновый, модель — M62 B44 (448S1). Привод: задний. Год выпуска: 1996-2001
- BMW 7 Series III E38 Седан 750 i,iL 326 л.с. id3815 Двигатель: объем — 5.4 л., мощность — 326 л.с., тип — бензиновый, модель — M73 B54 (54122). Привод: задний. Год выпуска: 1994-2001
- BMW 7 Series III E38 Седан 725 tds 143 л.с. id5403 Двигатель: объем — 2.5 л., мощность — 143 л.с., тип — дизель, модель — M51 D25 (256T1). Привод: задний. Год выпуска: 1996-2001
- BMW 7 Series III E38 Седан 730 d 184 л.с. id10024 Двигатель: объем — 3 л., мощность — 184 л.с., тип — дизель, модель — M57 D30 (306D1). Привод: задний. Год выпуска: 1998-2000
- BMW 7 Series III E38 Седан 730 d 193 л.с. id14812 Двигатель: объем — 3 л., мощность — 193 л.с., тип — дизель, модель — M57 D30 (306D1). Привод: задний. Год выпуска: 2000-2001
- BMW 7 Series III E38 Седан 740 d 245 л.с. id12100 Двигатель: объем — 3.9 л., мощность — 245 л.с., тип — дизель, модель — M67 D39 (398D1). Привод: задний. Год выпуска: 1999-2001
На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

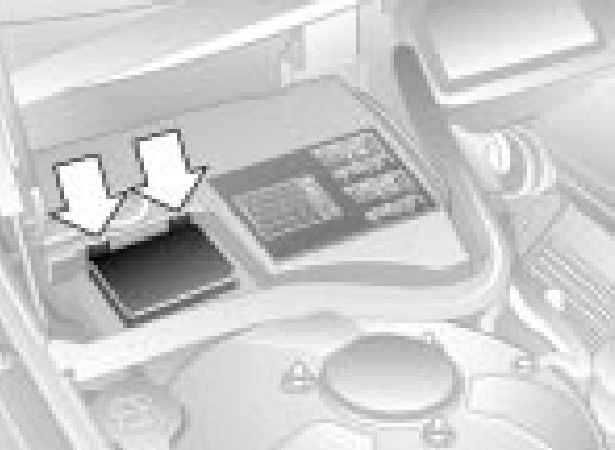

Блок под капотом

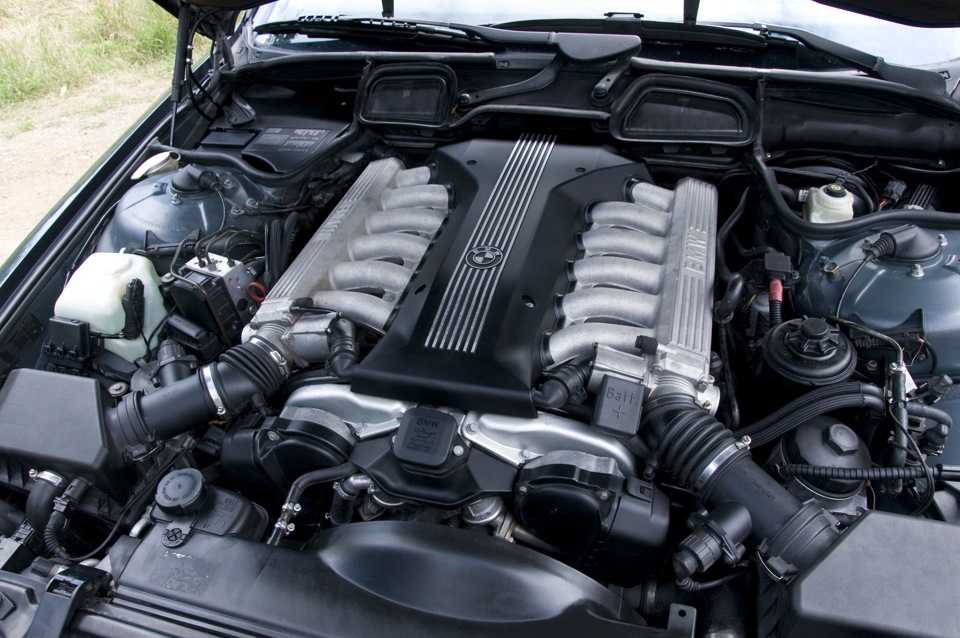

Он расположен под капотом с правой стороны ближе к водителю под чёрной крышкой.
фотография блока
Общая схема предохранителей BMW E36
Описание
| 1 | Реле топливного насоса |
| 2 | Реле электронного блока управления двигателем |
| 3 | Реле кислородного датчика |
| 4 | Реле звукового сигнала |
| 5 | Реле противотуманных фар |
| 6 | Реле фар |
| 7 | Реле дальнего света фар |
| 8 | Реле аварийной сигнализации |
| 9 | Реле электродвигателя вентилятора отопителя |
| 10 | Реле обогревателя заднего стекла |
| 11 | Предохранительное реле ABS |
| 12 | Реле насоса ABS |
| 13 | Реле 2 электродвигателя вентилятора системы охлаждения |
| 14 | Реле электромагнитной муфты компрессора кондиционера |
| 15 | Реле 1 электродвигателя вентилятора системы охлаждения |
| F1 | (30A) Люк |
| F2 | (15A) Разъем электрооборудования прицепа |
| F3 | (30A) Омыватель /очиститель фар |
| F4 | (15A) Подогреватель сиденья |
| F5 | (30A) Электропривод сиденья |
| F6 | (20A) Обогреватель заднего стекла |
| F7 | (5A) Обогреватель замка зажигания, центральный замок, противоугонная система, привод складывающейся крыши |
| F8 | (15A) Звуковой сигнал |
| F9 | (20A) Аудиосистема |
| F10 | (30A) Электронный блок управления ABS/TCS, система активной подвески |
| F11 | (7,5A) Фара- левая |
| F12 | (7,5A) Фара-правая |
| F13 | (5A) Электропривод стеклоподъёмников — зад. (2-дверные модели) |
| F14 | (30A) Электропривод стеклоподъемников |
| F15 | (7,5A) Противотуманные фары-передние, комбинация приборов |
| F16 | (5А) Блок управления двигателем, кондиционер |
| F17 | (7,5A) Задние противотуманные фонари |
| F18 | (15A) Топливный насос |
| F19 | (15A/30A) Электропривод стеклоподъемников-зад. (4-дверные модели/кабриолет) |
| F20 | (10A) Система кондиционирования/отопления |
| F21 | (5A) Электронный блок управления ABS/TCS, система активной подвески |
| F22 | (5A) Противотуманные фары |
| F23 | (5A) Подогреватели сидений, комбинация приборов, часы, маршрутный компьютер, указатели поворота, система ABS, лампа освещения моторного отсека, отопитель, обогреватель заднего стекла, противотуманные фары, реле фар |
| F24 | (15A) Обогреватели форсунок омывателя лобового стекла, электропривод зеркал заднего вида на дверях, система парковки |
| F25 | (5A) Выключатель освещения (фары/противотуманные фары) |
| F26 | (10A) Фонари заднего хода, селектор КПП, кислородный датчик, диагностический разъем, подогреватель топлива |
| F27 | (5A) Антиблокировочная система тормозов/противобуксовочная система, комбинация приборов, маршрутный компьютер |
| F28 | (5A) Электронный блок управления двигателем, электронный блок управления противобуксовочной системы, блок управления системой поддержания скорости |
| F29 | (7,5A) Дальний свет — левая фара |
| F30 | (7,5A) Дальний свет- правая фара |
| F31 | (15A) Комбинация приборов, часы, маршрутный компьютер, противоугонная система, блок управления сигналом системы центрального замка, система кондиционирования |
| F32 | (30A) Предохранитель прикуривателя |
| F33 | (10A) Передние/задние габариты-лев. Лампа освещения моторного отсека, лампы освещения салона, разъем зарядки, противоугонная система, телефон, обогреватель замка двери |
| F34 | (30A) Лампы указателей поворота/аварийной сигнализации, датчик удара (противоугонная система), противоугонная система |
| F35 | (25A) Центральный замок, привод складывающейся крыши |
| F36 | (30A) Блок управления очистителем/омывателем лобового стекла |
| F37 | (10A) Передние и задние габариты -правые |
| F38 | (30A) ABS |
| F39 | (7,5A) Реле электромагнитной муфты компрессора кондиционера |
| F40 | (30A) Электропривод сиденья |
| F41 | (30A) Электродвигатель вентилятора конденсатора кондиционера |
| F42 | (7,5A) Система SRS, система защиты при опрокидывании (кабриолет) |
| F43 | (5A) Лампы освещения салона, противоугонная система, центральный замок, телефон, привод складывающейся крыши |
| F44 | (15A) Блок управления очистителями/омывателя лобового стекла, лампа подсветки вещевого ящика, аудиосистема, противоугонная система |
| F45 | (7,5A) Маршрутный компьютер, вспомогательный блок сигнализации |
| F46 | (7,5A) Комбинация приборов, стоп-сигналы, система поддержания скорости |
K2 – реле звукового сигнала; K4 – реле нагнетателя отопления; K10– предохранительное реле ABS; K13 – реле обогревателя заднего стекла; K16– реле-прерыватель указателей поворотов и аварийной сигнализации; K19 – реле компрессора климатической установки; K21 – реле электропривода вентилятора радиатора (климатическая установка) 1-й ступени; K22 – реле электропривода вентилятора радиатора (климатическая установка) 2-й ступени; K46 – реле фар дальнего света; K47 – реле противотуманных фар; K48 – реле фар ближнего света; K75 – реле двигателя насоса ABC; K6300 – главное реле системы зажигания/впрыска Motronic; K6301 – реле топливного насоса; K6303 – реле обогрева лямбда-зонда.
