Возможные неисправности проводки
Какие неисправности в работе проводки ГАЗ 31105 с двигателем Крайслер, ГАЗ 31029 или любой другой модели могут произойти:
- Отсутствие контакта. Такая неисправность может быть связана с обрывом электропроводки, окислением выходов либо их подгоранием. Если контакт окислился, то его нужно очистить, если оборвался провод, то он подлежит восстановлению, если причина кроется в подгорании, то для начала нужно устранить проблему перенапряжения. Вполне возможно, что разъем просто вышел из гнезда, такое часто бывает при плохой фиксации штекера и постоянной ездой по неровным дорогам.
- Разряд АКБ. Такая проблема чаще всего происходит в холодное время года — на морозе батареи больше всего подвержены разряду. Если это случилось в теплое время года, то нужно проверить заряд АКБ, уровень и плотность электролита, а также корпус на предмет повреждений.
- Обрыв цепи. Неисправность такого плана диагностируется путем поиска поврежденного участка вручную или с помощью тестера. Обрыв необходимо ликвидировать путем замены провода, а замененный провод следует также обмотать изолентой — это позволит создать дополнительный слой изоляции. При укладке проводов проследите за тем, чтобы они не подвергались воздействию движущихся механизмов, иначе это приведет к очередному пробою изоляции и обрыву.
- Перегорание предохранительного элемента. Такая проблема наиболее актуальна для машин, в бортовой сети которых есть скачки напряжения. Если скачки напряжения ощутимые, то предохранитель попросту не сможет выдержать нагрузку, что приведет к его выходу из строя.
Почему перегорает предохранитель
Назначение любого электрического предохранителя – защита подключённого потребителя от нагрузок по току, превышающих допустимые (установленные производителем) значения. Автомобильный предохранитель – это маленькая пластиковая деталь, внутри которых имеется провод с двумя выводами, предназначенными для подключения предохранителя в конкретный участок электрической цепи. Принцип работы предохранителя, отвечающего за прикуриватель, не отличается от всех других его собратьев: если сила тока превышает допустимые показатели (неизменные для ПП конкретного номинала), он начинает нагреваться до такой степени, что происходит расплавление его срединного участка. Цепь разрывается, и потребитель остаётся невредимым, поскольку весь удар принял на себя предохранитель, пожертвовав своей жизнью.
Такой подход более чем оправдан – стоимость предохранителя копеечная, заменить его можно за считанные секунды.
Поскольку бортовая электросеть современного транспортного средства включает не один десяток потребителей, количество предохранителей также велико, причём некоторые из них защищают не один, а несколько электрически устройств. Все они различаются номиналом, рассчитанным на определённое значение. В частности, номинал предохранителя прикуривателя в большинстве случаев – 15А.
Кроме значения силы тока, ПП различаются размерами и цветом. Их раскрашивание по идее должно облегчить автомобилистам ориентацию, однако мало кто из них с уверенностью может сказать, для каких целей предназначен предохранитель, судя только по его внешности. Скорее, эта «фича» оказалась полезной для автоэлектриков, но не для простых смертных.
Ещё более запутывает ситуацию использование разными автопроизводителями собственных цветовых схем, которые далеко не всегда совпадают.
Так что если у вас перегорел, например, предохранитель прикуривателя, перед его заменой лучше проштудировать руководство пользователя, дабы не допустить ошибку, которая может оказаться роковой.
Приведём маркировку расположенных в блоке предохранителей в зависимости от их типоразмера (в порядке возрастания):
- Mini (самые маленькие);
- Medium (среднеразмерные);
- Maxi (крупные);
- JCase (картриджного типа);
- PAL (тоже в оболочке типа картридж);
Отметим, что заменить сгоревший предохранитель прикуривателя на ПП другого типа с таким же номиналом не получится, поскольку у него не будет совпадать форма посадочного гнезда – это нужно учитывать при походе в автомагазин. Объявив продавцу, на сколько ампер предохранитель прикуривателя вашего авто, вы получите в ответ недоумённое лицо – одного номинала недостаточно.
Перегорание автомобильного ПП, как уже отмечалось, вызвано только одной причиной – скачкообразным превышением номинального значения силы тока. Но если говорить о том, почему возникают такие ситуации, то причины могут быть разными. Обычно это использование устройств, электрические параметры которых не соответствуют характеристикам бортовой сети или номиналу плавкого предохранителя. Что касается конкретно прикуривателя, что здесь в силу вступает и такой фактор, как время непрерывной работы потребителя: для поджигателя сигарет это примерно 10 секунд, а если подключить автопылесос, то он может трудиться в поте лица и час. Впрочем, и сам прикуриватель можно активировать почти непрерывно, и это тоже может оказаться непосильной нагрузкой на предохранитель.
А поскольку большинство новых электроприборов подключаются именно к гнезду прикуривателя, нужно чётко разбираться, на какую нагрузку рассчитано это устройство.
Но даже в тех случаях, когда электрические характеристики подключаемого прибора в полной мере соответствуют параметрам бортовой электросети, это не означает, что риск выхода из строя ПП равен нулю. Скачки напряжении были, есть и будут, и спрогнозировать из невозможно, поскольку их активатором может оказаться даже чисто внешний фактор – например, проезд вблизи мощного источника электромагнитных волн. Тем не менее, самая частая причина перегорания предохранителя прикуривателя – это подключение нагревательных приборов – электрочайника или кипятильника, которые для своей работы требуют отбора большой мощности, причём на длительный период времени. Так что если вы большой любитель горячих напитков – соизвольте запастись комплектом ПП – они вам наверняка понадобятся.
Но и использование менее требовательных к нагрузке, но некачественных электронных приборов (например, неизвестно где собранных видеорегистраторов) тоже может стать причиной выхода из строя плавкого предохранителя.
Возможные неисправности проводки
Какие неисправности в работе проводки ГАЗ 31105 с двигателем Крайслер, ГАЗ 31029 или любой другой модели могут произойти:
- Отсутствие контакта. Такая неисправность может быть связана с обрывом электропроводки, окислением выходов либо их подгоранием. Если контакт окислился, то его нужно очистить, если оборвался провод, то он подлежит восстановлению, если причина кроется в подгорании, то для начала нужно устранить проблему перенапряжения. Вполне возможно, что разъем просто вышел из гнезда, такое часто бывает при плохой фиксации штекера и постоянной ездой по неровным дорогам.
- Разряд АКБ. Такая проблема чаще всего происходит в холодное время года — на морозе батареи больше всего подвержены разряду. Если это случилось в теплое время года, то нужно проверить заряд АКБ, уровень и плотность электролита, а также корпус на предмет повреждений.
- Обрыв цепи. Неисправность такого плана диагностируется путем поиска поврежденного участка вручную или с помощью тестера. Обрыв необходимо ликвидировать путем замены провода, а замененный провод следует также обмотать изолентой — это позволит создать дополнительный слой изоляции. При укладке проводов проследите за тем, чтобы они не подвергались воздействию движущихся механизмов, иначе это приведет к очередному пробою изоляции и обрыву.
- Перегорание предохранительного элемента. Такая проблема наиболее актуальна для машин, в бортовой сети которых есть скачки напряжения. Если скачки напряжения ощутимые, то предохранитель попросту не сможет выдержать нагрузку, что приведет к его выходу из строя.
Возможные неисправности проводки
Какие неисправности в работе проводки ГАЗ 31105 с двигателем Крайслер, ГАЗ 31029 или любой другой модели могут произойти:
- Отсутствие контакта. Такая неисправность может быть связана с обрывом электропроводки, окислением выходов либо их подгоранием. Если контакт окислился, то его нужно очистить, если оборвался провод, то он подлежит восстановлению, если причина кроется в подгорании, то для начала нужно устранить проблему перенапряжения. Вполне возможно, что разъем просто вышел из гнезда, такое часто бывает при плохой фиксации штекера и постоянной ездой по неровным дорогам.
- Разряд АКБ. Такая проблема чаще всего происходит в холодное время года — на морозе батареи больше всего подвержены разряду. Если это случилось в теплое время года, то нужно проверить заряд АКБ, уровень и плотность электролита, а также корпус на предмет повреждений.
- Обрыв цепи. Неисправность такого плана диагностируется путем поиска поврежденного участка вручную или с помощью тестера. Обрыв необходимо ликвидировать путем замены провода, а замененный провод следует также обмотать изолентой — это позволит создать дополнительный слой изоляции. При укладке проводов проследите за тем, чтобы они не подвергались воздействию движущихся механизмов, иначе это приведет к очередному пробою изоляции и обрыву.
- Перегорание предохранительного элемента. Такая проблема наиболее актуальна для машин, в бортовой сети которых есть скачки напряжения. Если скачки напряжения ощутимые, то предохранитель попросту не сможет выдержать нагрузку, что приведет к его выходу из строя.
Блоки под капотом
Под капотом находятся некоторые дополнительные элементы предохранителей и реле ГАЗ 31105 крайслер.
Блок предохранителей
Крепится на левом брызговике и состоит из плавких вставок, закрыт защитной крышкой.
Схема
Назначение
- 60 А защищает цепь анти блокировочной системы тормозов (АБС);
- 60 А практически все цепи питания потребителей автомобиля, кроме стартерной и защищаемых остальными предохранителями блока;
- 40 А цепи питания освещения и световой сигнализации автомобиля;
- 90 А цепи аккумуляторной батареи, генератора, электро омывателя фар (при его наличии) и цепь питания электро вентилятора радиатора системы охлаждения двигателя.
С июля 2006 года через этот предохранитель подключен к генератору вывод «А29» блока управления двигателем, через который осуществляется функция управления током возбуждения генератора (регулировка напряжения в бортовой сети автомобиля).
Блок реле Газ 31105 / 3102
Располагается рядом с блоком предохранителей.
Тут могут находится следующие реле:
- реле электро вентилятора радиатора системы охлаждения двигателя,
- реле системы впрыска топлива,
- реле электро вентилятора кондиционера,
- реле муфты компрессора кондиционера расположены на левом брызговике моторного отсека и закреплены на кронштейне крепления бачка системы гидроусилителя рулевого управления.
AUTOFIZIK.RU / авторемонт. Реле стеклоочистителя газ 3102 где находится фото
ГазРеле стеклоочистителя газ 3102 где находится фото
Поднимаем вверх защитный колпачок рычага.
Ключом «на 10» отворачиваем гайку…
…и раздвижными пассатижами стягиваем рычаг со шлицев.
Аналогично снимаем второй рычаг.
Поддевая тонкой отверткой, вынимаем шесть заглушек втулок крепления облицовки передней панели.
Шлицевой отверткой отворачиваем шесть саморезов крепления облицовки…
…и вынимаем их вместе с пластмассовыми втулками.
Ключом «на 24» отворачиваем гайку крепления облицовки наружной панели.
Снимаем панель.
Отсоединяем шланг подвода жидкости от тройника.
Ключом «на 24» отворачиваем гайки крепления двух втулок очистителя….
…и снимаем уплотнительные прокладки.
Разъединяем колодку стеклоочистителя в моторном отсеке.
Ключом «на 10» отворачиваем два болта крепления кронштейна стеклоочистителя к кузову.
Снимаем стеклоочиститель. Для того чтобы вынуть втулку левой тяги из отверстия панели кузова, наполовину прикрываем капот.
Отверткой отворачиваем два винта и отсоединяем наконечники проводов от биметаллического предохранителя.
Если щетки при работе стеклоочистителя не заходили за границы ветрового стекла, перед разборкой…
…помечаем взаимное расположение моторедуктора и кривошипа на его валу.
Ключом «на 13» отворачиваем гайку…
…и снимаем кривошип со шлицев вала.
Отворачиваем три винта крепления кронштейна к моторедуктору.
Снимаем механизм тяг с кронштейном.
Собираем и устанавливаем очиститель в обратной последовательности. При этом, кривошип на вал редуктора ставим согласно метке.После установки нового очистителя или замены редуктора возможно, что щетки очистителя двигаясь, будут выходить за пределы стекла. Перестановкой щеток на шлицах эту неисправность устранить не удасться. Необходимо, перестановкой кривошипа на валу редуктора добиться правильной работы очистителя.Для замены реле стеклоочистителя…
…в моторном отсеке (над расширительным бачком) снимаем соединительную колодку с выводов реле.
Ключом «на 10» отворачиваем болт и снимаем реле.
Не работают дворники на Волге
На большинстве, ещё эксплуатирующихся в настоящее время автомобилей Волга, оси поводков щёток стеклоочистителя, располагаются симметрично относительно кузова автомобиля. В результате чего, левая щётка на 10-15 сантиметров не доходит до кромки лобового стекла, что естественно затрудняет водителю обзор при выполнении левых поворотов в непогоду. Только на ГАЗ-3105 и ГАЗ-3111 эта конструкторская неисправность была устранена, но это были автомобили представительского класса, и если считать число выпущенных этих автомобилей в сумме, то их набирается менее пятисот штук.
Ещё одну проблему водителям автомобиля Волга создаёт тепловой биметаллический предохранитель, который отключает питание электродвигателю дворников при малейшем увеличении нагрузки на кривошипе трапеции. Если этот предохранитель закоротить и включить дворники, а они начнут работать, значит, Вам придётся снимать трапецию и искать причину её подклинивания. Возможно, что в шарнирах трапеции просто отсутствует смазка и их необходимо почистить и смазать.
Правда бывают случаи, когда пластина теплового предохранителя, в результате перегрева, деформируется, из-за чего, после её остывания не происходит автоматического замыкания контактов, что приводит к разрыву цепи питания электродвигателя дворников, и они перестают включаться в работу. Эта неисправность очень похожа на перегорание предохранителя, защищающего эту электрическую цепь.
Когда оказывается, что предохранитель цел, тогда при помощи тестера придётся проверять цепь, от под рулевого переключателя, до электродвигателя дворников. Если эта цепь в порядке, то подаём напрямую напряжение на клеммы электродвигателя дворников, и если он заработает, тогда придётся снимать под рулевой переключатель и искать неисправность в нём.
ЗМЗ-406
Кто может поспорить с тем, что большое количество перевозок осуществляется на автомобилях ГАЗа? На «Газелях» чаще всего установлен двигатель 406. Карбюраторный силовой агрегат выпускается в двух модификациях. Инжекторный – только в одной. Какие плюсы есть у данного двигателя? Он достаточно мало расходует горючего при своей высокой мощности. А также агрегат прослужит достаточно длительное время, но только лишь в том случае, если за ним будет выполнен надлежащий уход. Среди минусов особо остро чувствуется то, что двигатель восприимчив к качеству моторного масла. Если уж работает на каком-то определенном типе, то лучше особо не экспериментировать. Существует проблема заторможенной работы вентилятора, что ведет к перегреву. Система, которая должна регулировать температуру, немного нестабильна. А так как перегрев может привести к взрыву, следует внимательно следить за этим. Выпускаться эта модель двигателя стала с 1996 г. и по сей день известна как долговечный и надежный агрегат.
Блоки под капотом
Под капотом находятся некоторые дополнительные элементы предохранителей и реле Газ 31105 крайслер.
Блок предохранителей
Крепится на левом брызговике и состоит из плавких вставок, закрыт защитной крышкой.
Схема
Назначение
- 60 А защищает цепь анти блокировочной системы тормозов (АБС);
- 60 А практически все цепи питания потребителей автомобиля, кроме стартерной и защищаемых остальными предохранителями блока;
- 40 А цепи питания освещения и световой сигнализации автомобиля;
- 90 А цепи аккумуляторной батареи, генератора, электро омывателя фар (при его наличии) и цепь питания электро вентилятора радиатора системы охлаждения двигателя.
Блок реле
Располагается рядом с блоком предохранителей.
Тут могут находится следующие реле:
- реле электро вентилятора радиатора системы охлаждения двигателя,
- реле системы впрыска топлива,
- реле электро вентилятора кондиционера,
- реле муфты компрессора кондиционера расположены на левом брызговике моторного отсека и закреплены на кронштейне крепления бачка системы гидроусилителя рулевого управления.
Отдельно, на кронштейне крепления бачка системы охлаждения, располагаются реле системы управления двигателем и реле бензонасоса.
Восстановление подачи топлива в инжекторный 406 двигатель
Газ 3110, не поступает ток в топливный насос, из-за этого двигатель не заводится, до этого машина стояла без движения 2 года, в чем может быть причина и кто-нибудь сталкивался ли с этим?
Там есть отдельные предохранители на питание насоса и на мозги. я сейчас уже до тонкостей не вспомню где что
Для начала обрати внимание При включении зажигания должна загораться лампочка check engine. Если не горит то нет питания на мозгах. ну или перегорела лампа
Если лампа горит- послушай щелкает ли реле ( после включения зажигания в течении 10-15 секунд должен быть щелчок) Если не слышно смотри схему и ищи реле смотри там
ну или перегорела лампа. Если лампа горит- послушай щелкает ли реле ( после включения зажигания в течении 10-15 секунд должен быть щелчок) Если не слышно смотри схему и ищи реле смотри там.
да и еще. Вы уверены что правильно померили. на бензонасосе напряжение есть всего секунд 10 после включения зажигания( если мотор не крутиться)
ЭлектрониK написал : да и еще. Вы уверены что правильно померили. на бензонасосе напряжение есть всего секунд 10 после включения зажигания( если мотор не крутиться)
Кинули отдельно провод на клемму насоса -забрызгал в моторе бензином, лампочка вроде горит, искать нужно над бардачком реле, правильно?
Харитон написал : искать нужно над бардачком реле, правильно?
Схема предохранителей ГАЗ 3110 и 310221 (1997-2005)
| № | А | Функция/компонент |
| Левосторонний блок | ||
| 1 | 25 | Резервное копирование |
| 2 | 15 | Правосторонний светофор |
| 3 | 15 | Левый стоп-сигнал, индикатор дальнего света |
| 4 | 10 | Правый стоп-сигнал, электрическое управление фарами (при наличии) |
| 5 | 10 | Левая фара ближнего света |
| 6 | 10 | Реле электровентилятора, реле обогрева сидений, реле предупреждения о стояночном тормозе, форсунки омывателя ветрового стекла |
| 7 | 20 | Резервное копирование |
| 8 | 20 | Прикуриватель, реле звукового сигнала, звуковые сигналы |
| 9 | 15 | Задний противотуманный фонарь |
| 10 | 10 | Радиооборудование |
| 11 | 5 | Резервное копирование |
| 12 | 15 | Освещение под капотом, освещение перчаточного ящика, освещение пассажирского салона |
| 13 | 10 | Стеклоочиститель ветрового стекла |
| Правый блок | ||
| 1 | 25 | Противотуманные фары, задний противотуманный фонарь |
| 2 | 15 | Обогрев, обогрев заднего стекла Реле, обогрев заднего стекла |
| 3 | 15 | Фонарь заднего хода, приборы, датчик спидометра |
| 4 | 10 | Тормозная лампа, цоколь для переносной лампы |
| 5 | 10 | Сигнал предупреждения об опасности |
| 6 | 10 | Левый стоп-сигнал, реле противотуманных фар, выключатель стояночного света |
| 7 | 20 | Заднее стекло с подогревом |
| 8 | 20 | Резервное копирование |
| 9 | 15 | Электро-бензоатный насос (ZMZ-4062-10) |
| 10 | 10 | Блок управления двигателем (ZMZ-4062), блок ECT (ZMZ-402) |
| 11 | 5 | Индикаторы, повторители, прерыватели и индикаторы. |
| 12 | 15 | Подогрев сидений |
| 13 | 10 | Правые фары, багажное отделение, регистрационный номер, комбинация приборов, прикуриватель |
Предохранители газ 31105 инжектор
Блок предохранителей 1. Большинство электрических цепей защищены плавкими предохранителями, расположенными в двух блоках на панели приборов. На корпусах блоков стоят номера предохранителей. Номера предохранителей, приборы защищаемых ими цепей, а также сила тока приведены в табл. 9.1. ПРЕДУПРЕЖДЕНИЕ Не до.
Замена реле-прерывателя указателей поворота Электронный прерыватель указателя поворота типа 494.3747, или 642.3747, или 232.3747 установлен в блоке реле, закрытом декоративной накладкой боковины с левой стороны под панелью приборов. В процессе эксплуатации прерыватель не требует технического обслуживания. Прерыватель ремонту не .
Замена реле переключателя фар Реле переключателя фар типа РС711 установлено в блоке реле с левой стороны под панелью приборов. 1. Выверните четыре винта и снимите левую обивку боковины передка (см. Замена реле-прерывателя указателей поворота»). 2. Промаркируйте и отсоедините провода от клемм реле 2 переключате.
Проверка реле переключателя фар

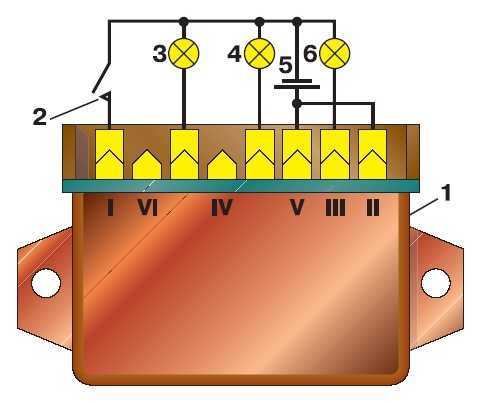

Рис. 9.1. Схема проверки реле переключателя фар: 1 – реле; 2 – выключатель; 3, 4, 6 – контрольные лампы; 5 – аккумуляторная батарея Подсоедините контрольные лампы в соответствии со схемой на рис. 9.1. При каждом включении выключателя должна загораться лампа 6 и реле должно перек.
Основным функциональным назначением блока предохранителей Газели, как и в других автомобилях, является защита электроприборов автомобиля от короткого замыкания или повышения напряжения в бортовой сети. Его задача своевременно разомкнуть цепь при перегрузках, и тем самым избежать выхода из строя защищаемого им электроприбора.
