Где предохранитель габаритных огней на Форд Транзит?
.Теперь мы попытаемся найти предохранитель габаритных огней на вашем Ford Transit. Предохранитель обычно представляет собой синий предохранитель на 15 ампер. Однако есть предохранитель и реле, контролирующие правильную работу габаритных огней. Мы по очереди поможем вам найти предохранитель габаритных огней на вашем Ford Transit.
Замена внутреннего предохранителя габаритных огней вашего Ford Transit
.Сначала мы сосредоточимся на внутреннем предохранителе задних фонарей вашего Ford Transit. Для этого вам нужно будет подойти к блоку предохранителей вашего автомобиля. Если вы не можете его найти, знайте, что он находится рядом с рулевым колесом, его точное положение указано в руководстве по эксплуатации вашего Ford Transit.
- Посмотрите в руководстве на крышке блока предохранителей, чтобы найти предохранитель стояночного света вашего Ford Transit, он должен быть указан в разделе «Стояночные огни» .
- Аккуратно вытащите предохранитель плоскогубцами и проверьте состояние нити накала.
- Если он неисправен, замените его новым предохранителем, в противном случае перейдите к последнему разделу этого содержания и проверьте подачу питания на габаритные огни. В крайнем случае, вы можете отвезти свой автомобиль к автомеханику, чтобы он более подробно рассмотрел причину вашей проблемы.
- После замены предохранителя заднего фонаря на вашем автомобиле соберите его обратно и проверьте фары.

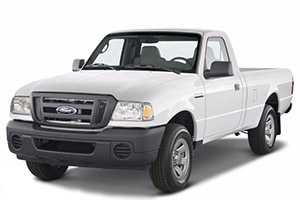

Предохранители и блоки реле для Ford Ranger (2004-2012) со схемами и описанием
Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Ford Ranger (Северная Америка) (2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012).
Проверка и замена предохранителей
Предохранители и автоматические выключатели защищают электрическую систему вашего автомобиля от перегрузки. Если электрические части в вашем автомобиле не работают, возможно, система была перегружена и перегорел предохранитель или сработал автоматический выключатель. Перед заменой или ремонтом любых электрических деталей проверьте соответствующие предохранители или автоматические выключатели.
Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя. Если лента сломана или расплавлена, замените предохранитель.
Уведомление
- Перед заменой предохранителей убедитесь, что ключ был вынут из замка зажигания и что все службы выключены и / или отключены.
- Всегда отключайте аккумулятор перед обслуживанием сильноточных предохранителей.
- Всегда заменяйте предохранитель на предохранитель с указанной номинальной силой тока. Использование предохранителя с более высоким номинальным током может привести к серьезному повреждению провода и вызвать возгорание.
- Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя. Всегда используйте исправный предохранитель одного цвета.
- Если предохранитель снова перегорит, обратитесь в квалифицированный сервисный центр.
Блок предохранителей в салоне
Панель предохранителей расположена под правой стороной панели приборов за откидной панелью. Инструмент для извлечения предохранителей находится в правом нижнем углу блока предохранителей; этот инструмент поможет вам при необходимости вытащить предохранители для проверки.
| № | А | Защищенные цепи |
|---|---|---|
| 1 | 5 | Диммер на приборной панели |
| 2 | 10 | Парковочные фонари для прицепа |
| 3 | 10 | Правая фара ближнего света |
| 4 | 10 | Левая фара ближнего света |
| 5 | 30 | 2004-2007: Стеклоочистители / омыватели. |
| 5 | 2008-2012: Модуль стеклоочистителя (run / accy). | |
| 6 | 10 | Радио (RUN / ACCY), Подсветка дверного переключателя (2008-2012) |
| 7 | 5 | 2004-2006: Индикатор освещения фар. |
| 8 | 10 | Модуль управления удерживающими устройствами (RCM), PADI (индикатор отключения подушки безопасности пассажира), датчик классификации пассажиров (OCS; 2007-2012) |
| 9 | 5 | Индикатор комбинированной подушки безопасности |
| 10 | 10 | Кластер (RUN / START), модуль 4×4 (RUN / START) |
| 11 | 10 | Панель предохранителей в салоне (логическое питание) |
| 12 | 15 | Усилитель сабвуфера в центральной консоли, Спутниковое радио |
| 13 | 15 | Звуковой сигнал, Внутренние лампы |
| 14 | 15 | Фара дальнего света, указатель дальнего света (комбинация) |
| 16 | 30 | Электрические стеклоподъемники |
| 17 | 15 | Сигналы поворота / Опасности |
| 18 | — | Не используется |
| 19 | 20 | Центральный высокий стоп-сигнал (CHMSL) / стоп-сигналы |
| 20 | 10 | Модуль антиблокировочной тормозной системы (ABS), блокировка переключения тормозов (2004-2007), модуль контроля скорости, фонари заднего хода, выключатель отмены повышающей передачи, электронный указатель поворота (поворот / опасность) |
| 21 год | 5 | Реле стартера |
| 22 | 5 | Запасной |
| 23 | 30 | Фары (ближний и дальний свет) |
| 24 | 20 | Радио |
| 26 | 2 | 2004-2006: Датчик давления в тормозной системе. |
| 2007-2012: Резервный переключатель круиза. | ||
| 27 | 10 | Реле вентилятора климат-контроля / смесительная дверь, модуль 4×4 (2004-2006) |
| 28 | 15 | Питание от батарей модуля 4×4 (B +) |
| 29 | 20 | Прикуриватель или розетка, диагностический разъем (OBD II) |
| 30 | 5 | Зеркала с электроприводом |
| 31 год | 20 | Передние габаритные фонари, Задние габаритные фонари, Лампы освещения номерного знака, Диммер, Парковочные фонари прицепа |
| 32 | 5 | Выключатель тормоза (логика) |
| 33 | 5 | Питание аккумуляторной батареи комбинации приборов (B +) |
| 34 | 20 | Силовая установка |
| 35 год | 15 | Силовые замки |
| Реле | ||
| 15 | 2004-2007: Реле одного касания | |
| 25 | Вспомогательное реле |
Y61
Общее расположение блоков
Схема
Деловое свидание, встреча
| один | Электронный блок управления АБС |
| 2 | Электронный блок управления кондиционером |
| 3 | Блок управления двигателем вентилятора кондиционера / отопителя |
| 4 | Реле охранной сигнализации |
| 5 | Аккумуляторная батарея |
| 6 | Блок управления центральным замком 1 |
| 7 | Блок управления центральным замком 2 |
| 8 | Реле центрального замка |
| 9 | Реле указателей поворота |
| 10 | Блок круиз-контроля |
| 11 | Диагностический разъем (DLC) |
| 12 | Реле дневных ходовых огней |
| тринадцать | Блок управления блокировкой дифференциала — за панелью приборов |
| 14 | Реле стеклоподъемников |
| 15 | Электронный блок управления двигателем |
| шестнадцать | Реле управления двигателем |
| 17 | Блок управления топливным насосом |
| 18 | Реле топливного насоса |
| 19 | Блок предохранителей и реле в моторном отсеке 1 |
| ветры | Блок предохранителей и реле в моторном отсеке 2 |
| 21 год | Блок предохранителей и реле в моторном отсеке Z |
| 22 | Блок предохранителей и реле в моторном отсеке 4 двигателя TB48 с автоматической коробкой передач |
| 23 | Блок предохранителей и реле, панель приборов |
| 24 | Блок управления ксеноновыми фарами 1 |
| 25 | Блок управления ксеноновыми фарами 2 |
| 26 | Блок управления свечами накаливания |
| 27 | Реле свечей накаливания 1 |
| 28 год | Реле свечей накаливания 2 |
| 29 | Резистор электродвигателя вентилятора отопителя |
| тридцать | Звуковой сигнал 1 |
| 31 год | Звуковой сигнал 2 |
Блок в салоне
Находится слева под панелью приборов, за защитной крышкой.
В предыдущих статьях вы можете прочитать:
Фото пример
Схема
Расшифровка
| один | Реле электродвигателя вентилятора системы отопления |
| 2 | Реле зажигания основного назначения |
| 3 | Реле вспомогательных цепей зажигания |
| F1 | (15А) |
| F2 | (15А) |
| F3 | (20A) Стеклоочиститель / омыватель ветрового стекла |
| F4 | (15А) |
| F5 | (15А) |
| F6 | (10А / 20А) |
| F7 | (7.5A) Система ABS / ESP |
| F8 | (7,5 А) |
| F9 | (7,5 А) |
| F10 | (10A) Аудиосистема |
| F11 | (7.5A) Указатели поворота и аварийные огни |
| F12 | (7,5 А) |
| F13 | (15A) Прикуриватель |
| F14 | (10А) |
| F15 | (10А) |
| F16 | (10A) Система SRS |
| F17 | (15А) |
| F18 | (10A) Стеклоочиститель / стеклоомыватель заднего стекла |
| F19 | (15A) 2002: Омыватели фар |
| F20 | (10А) |
| F21 | (10A) Система управления двигателем |
| F22 | (15А) |
| F23 | (7.5A) Зеркала с электроприводом |
| F24 | (7,5 А) |
| F25 | (10А) |
| F26 | (7,5 А) |
| F27 | (15A) Подкачивающий топливный насос |
| F28 | (10А) |
Блоки реле и предохранителей под капотом
Монтажный блок предохранителей
Схема
Описание
| Делает | (100А) Свечи накаливания |
| FB | (100A / 120A) Генератор |
| FC | (30A / 40A) Двигатель вентилятора охлаждения |
| FD | (30A / 40A) |
| FE | (40А) |
| FF | (80A) 2002: Блок реле и предохранителей в приборной панели |
| FG | (50А) |
| FH | (30A / 40A) |
| FI | (30A) Система ABS / ESP |
| Fj | (30А) Цепи замка зажигания |
| F41 | (7,5 А / 20 А) |
| F42 | (7,5 А / 20 А) |
| F43 | (15 А) |
| F44 | (20А) |
| F45 | (10A / 15A) Обогрев лобового стекла |
| F46 | (15A) Прикуриватель |
| F47 | (7,5 А) Генератор |
| F48 | (10A) Указатели поворота и аварийные огни |
| F49 | (7.5A / 10A / 15A / 20A) |
| F50 | (7,5 А / 10 А / 20 А) |
| F51 | (15 А) |
| F52 | (15А) |
| F53 | (15A) Противотуманный свет |
| F54 | (10А) |
| F55 | (15A) 2002: Двигатель охлаждающего вентилятора |
| F56 | (10A) Аудиосистема |
Отдельно могут быть дополнительные предохранители: F61 — (15А) Обогрев лобового стекла, F62 — Не используется, F63 — (20А) Омыватель фар, F64 — (10А) Звуковая система.
Блоки с реле
Схема 1
Описание
| один | |
| 2 | — |
| 3 | Дизель: реле управления коробкой передач |
| 4 | Реле противотуманных фар |
| 5 | Реле обогрева заднего стекла |
| 6 | Реле кондиционера |
| 7 | |
| 8 | |
| 9 | Реле звукового сигнала |
| 10 | |
| 11 | |
| 12 | Реле системы 4WD |
Схема 2
Обозначения
- Реле фонарей заднего хода
- Реле блока управления ускорителем
- Реле запрета пуска («PVN»)
более подробную информацию о сервисном обслуживании и ремонте Nissan Patrol вы можете получить, изучив соответствующее Электронное руководство по обслуживанию: скачать.
Совместимость АКБ для Форд Фьюжн
Если взять за основные критерии тип аккумулятора и его размер, то на отечественном рынке представлен широкий выбор аккумуляторов от разных производителей. Несмотря на большой ассортимент, не так много аккумуляторов, идеально совместимых с бортовой сетью и трансмиссией автомобиля Ford Fusion.
АКБ Ford 550 075 051
Этот аккумулятор производится в России на современном оборудовании с использованием передовых технологий. Аккумулятор отличается стабильными электрохимическими характеристиками, повышенной устойчивостью к циклическим нагрузкам и быстрым увеличением емкости при разряде. Срок службы батареи составляет не менее 4 лет, а официальная гарантия производителя – 24 месяца. Это самый дорогой аккумулятор в списке, но не забывайте, что это оригинальный аккумулятор Ford Fusion, который на 100% совместим с электрической системой автомобиля.
АКБ Varta Silver Dynamic C6 552 401 052
Аккумулятор данной модели отличается повышенными пусковыми токами на 15% (по сравнению с базовой линейкой аккумуляторов Varta), что позволяет устанавливать его на автомобили с большим количеством дополнительного электрооборудования. По характеристикам аккумулятор занимает одну из лидирующих позиций в своем ценовом сегменте. Официальная гарантия производителя составляет 24 месяца, что соответствует среднему сроку службы самого аккумулятора.
АКБ Berga PB-№1
Среди основных достоинств аккумулятора Berga PB-№1 стоит отметить высокую надежность, хорошую вибростойкость и длительное сохранение исходных электрохимических параметров. Сетки легированы кальцием высшей чистоты, поэтому практически не подвержены коррозии, что значительно увеличивает срок службы батареи. В среднем аккумуляторы служат не менее 6 лет, а официальную гарантию качества производитель предоставляет 48 месяцев.
АКБ Moll M3 Plus
Аккумулятор Moll M3 Plus имеет оптимальные технические характеристики и большую емкость, что позволяет устанавливать его в Ford Fusion в максимальной комплектации
Немецкий производитель уделяет особое внимание безопасной эксплуатации, поэтому снабдил аккумулятор специальной крышкой со встроенным газовым фильтром и пламегасителем. Средний срок службы батареи составляет не менее 5 лет, а официальная гарантия – 48 месяцев

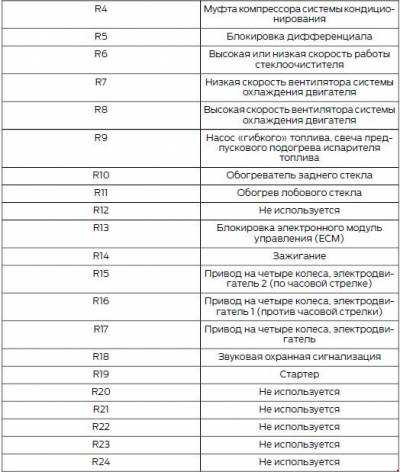

Схема автомобиля — Форд Рейнджер Т6 — реле и предохранители
Вы ищите расположение и назначение реле и предохранителей на Ford Ranger T6? То вы на правильном пути…Очередное поколение Ford Ranger получило индекс T6. Впервые оно было представлено в 2011 году на Международном автосалоне в Сиднее. На той же платформе T6 создан обновленный пикап Mazda BT-50, но это уже в другой статье… Производство модели Т6 началось летом 2011 года в Таиланде, а немного позже — в ЮАР и Аргентине. Новый Рейнджер будет доступен в нескольких вариантах кузова, с разными типами привода (4×2 и 4×4) и с тремя двигателями. Для данной модели предлагаются следующие моторы: бензиновый 2,5-литровый Duratec мощностью 165 л. с., дизельный 2,2-литровый Duratorq TDCi серии «Пума», развивающий в зависимости от модификации 120, 125 либо 150 л. с., а также дизельный 3,2-литровый Duratorq TDCi серии «Пума», развивающий 200 л. с. Данные о цене везде разные, так что, все уже будет зависеть от вашего кошелька!
