Предохранители бмв е65 (е66) на русском со схемами и таблицами с расшифровкой
Четвертое поколение 7 серии BMW выпускалось в 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годах под маркировкой кузова E65. E66 — обозначалась более удлиненная версия автомобиля, а е67 — бронированы версии. За это время автомобиль прошел один рестайлинг. Мы предлагаем информация о блоках реле и предохранителях бмв е65 и е66 на русском языке с подробны описанием схем.
В данной версии бмв есть два основных блока с предохранителями. Один находится в салоне, другой в багажнике.
Блок предохранителей в салоне bmw e65 / e66
Он находится за бардачком или как его еще называют вещевым ящиком.

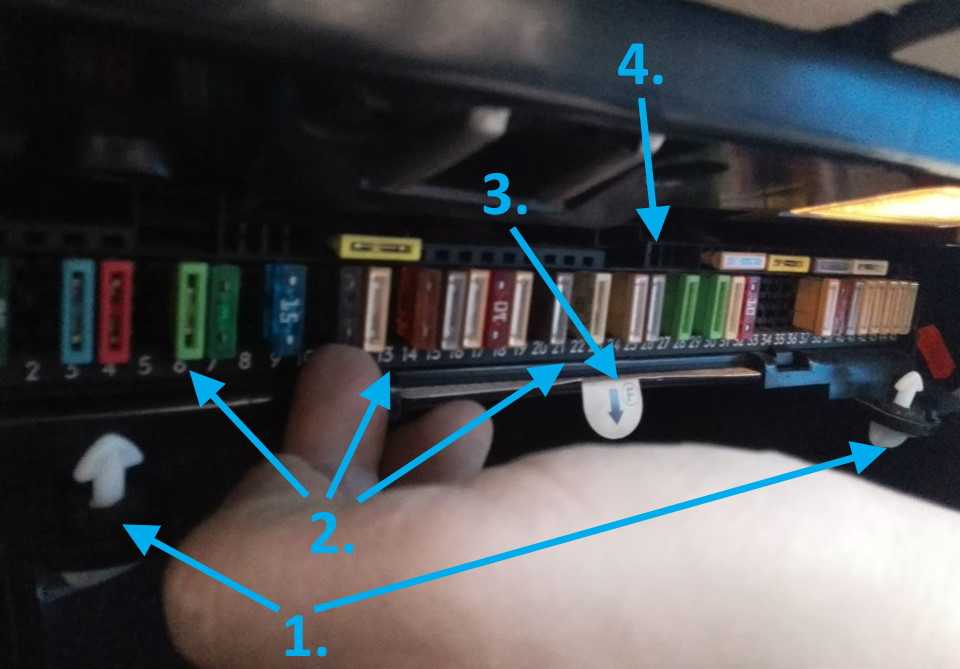

Для доступа, отожмите язычок крышки вперед и откиньте. Выглядеть будет примерно так.

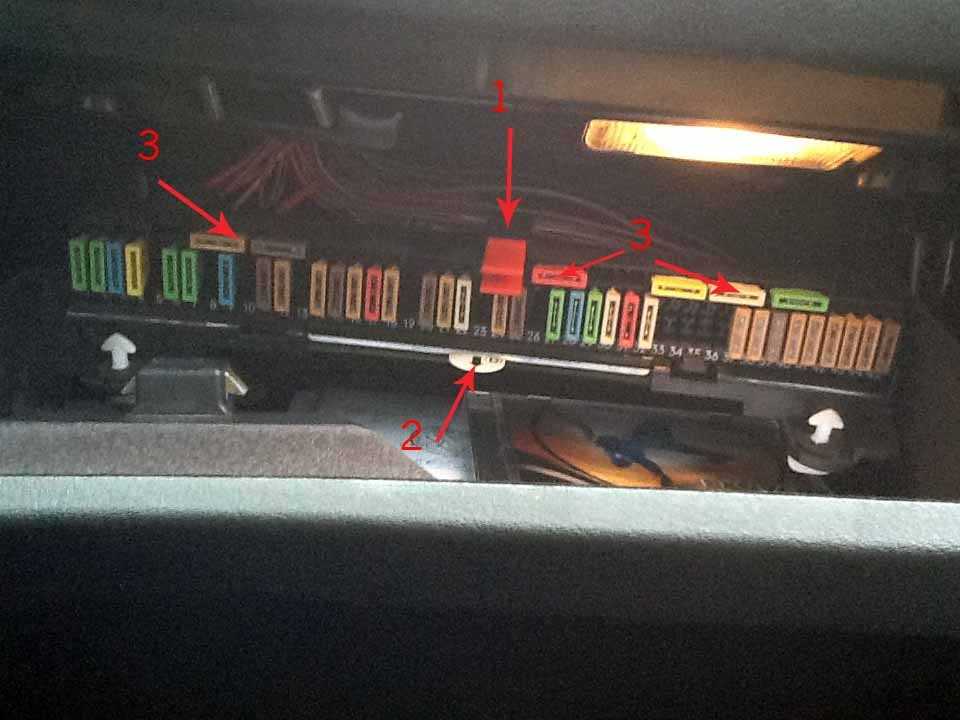

фото блока предохранителей бмв е65

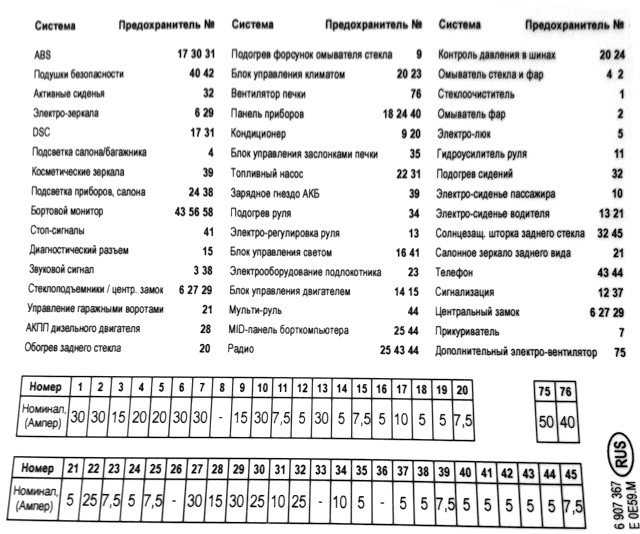

Схема
Таблица с описанием схемы на русском
| 1 | (20A) Дополнительный отопитель |
| 2 | (5A) Аудиосистема / Радио |
| 3 | (30A) |
| 4 | — |
| 5 | (7.5A) |
| 6 | CD-чейнджер |
| 7 | (7,5A) Система поддержания скорости |
| 8 | (10A) |
| 9 | (5A) Система контроля давления в шинах |
| 10 | (15A) Электронный блок управления кондиционером |
| 11 | (7,5A) |
| 12 | (20A) Блок управления электрооборудованием рулевой колонки |
| 13 | — |
| 14 | (15A) Система подвески |
| 15 | (15A) |
| 16 | — |
| 17 | (5A) |
| 18 | (5А) Блок управления корректором фар |
| 19 | (30A) Блок управления электрооборудованием левой задней двери |
| 20 | (25A) |
| 21 | (30A) Блок управления электрооборудованием левой передней двери |
| 22 | (15A) |
| 23 | (30A) Электропривод передних сидений |
| 24 | (10A) Блок управления системой ночного видения |
| 25 | — |
| 26 | — |
| 27 | — |
| 28 | (15A) Блок управления комбинацией приборов |
| 29 | (7,5A) Диагностический разъем (DLC) |
| 30 | (10A) Свечи накала |
| 31 | (20A) Прикуриватель(и) |
| 32 | (20A) Разъем(ы) зарядки |
| 33 | (7.5A) |
| 34 | (5A) |
| 35 | (40A) Очиститель лобового стекла |
| 36 | (50A) |
| 37 | (40A) Блок управления электродвигaтелем вентилятора Кондиционер/отопителя |
| 38 | — |
| 39 | (50A) Система ABS |
| 40 | (60A) Электросистема двигателя |
| 41 | (50A) |
| 42 | (50A) Блок управления замком зажигания |
| 43 | (50A) Прикуриватель |
| 44 | (50A) |
Блок с предохранителями в багажнике бмв е66 / е65
Откиньте правую боковую панель, взявшись за ручку вверху. Актуальная спецификация предохранителей приведена на внутренней стороне панели.

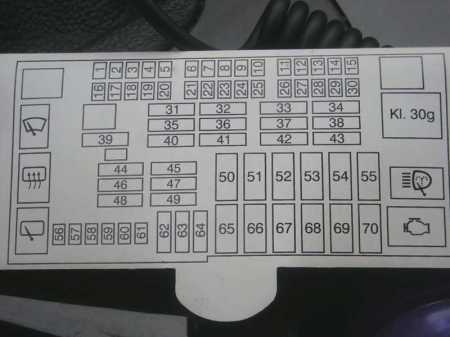

реальная фотография блока с предохранителями в багажнике
Обозначение на русском
| 51 | (15A) Реле обогревателя лобового стекла |
| 52 | (15A) Холодильник |
| 53 | (5A) |
| 54 | (5A) Блок управления системы дистанционного управления центральным замком и запуска двигателя |
| 55 | (30A) Блок управления подогревом заднего сиденья |
| 56 | (30A) Электропривод передних сидений |
| 57 | (15A) |
| 58 | (30A) Блок управления электрооборудованием правой передней двери |
| 59 | (5A) Блок управления стояночным тормозом |
| 60 | (30A) Блок управления электрооборудованием правой задней двери |
| 61 | (30A) Блок управления стояночным тормозом |
| 62 | (30A) Компрессор системы активной подвески |
| 63 | (20A) Блок управления электроприводом люка |
| 64 | — |
| 65 | (30A) Радио |
| 66 | (20A) Разъем электрооборудования прицепа |
| 67 | — |
| 68 | — |
| 69 | — |
| 70 | — |
| 71 | (5A) |
| 72 | (7,5) Блок управления подвеской |
| 73 | (15A) Топливный насос |
| 74 | — |
| 75 | (30A) Подогрев сидений |
| 76 | (10A) Навигационная система /ДВД |
| 77 | (5A) Кондиционирование сидений |
| 78 | (30A) Подогрев сидений |
| 79 | (10A) Телефон |
| 80 | — |
| 81 | (50A) Блок управления приводом открывания/закрывания крышки багажника |
| 82 | — |
| 83 | (40A) |
| 84 |
Дополнительная информация
Если у вас остались вопросы, посмотрите данное видео. Тут наглядно можете посмотреть как получить доступ к блоку с предохранителями в bmw e66.
Инструкция по эксплуатации
Хотите больше информации про автомобиль бмв е65/е66, скачайте бесплатно полное руководство по эксплуатации на русском языке.
vsepredohraniteli.ru
Расположение и назначение предохранителей

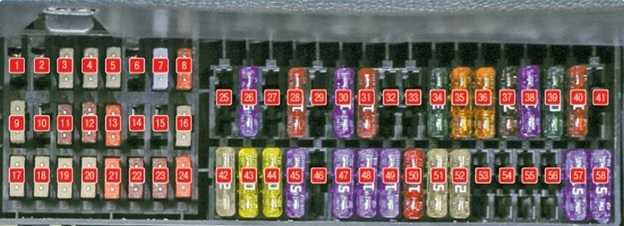

Основной блок расположен слева под рулевой колонкой и защищает большинство потребителей. Доступ достаточно простой: нужно снять защитную крышку, открутив два болта по бокам.

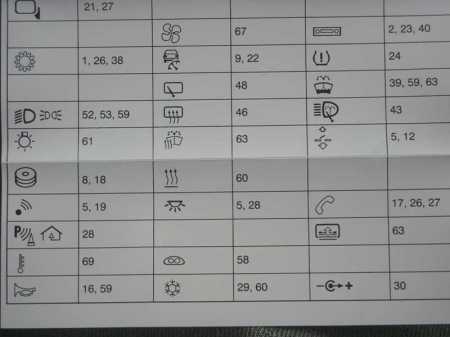

Если полностью вынуть монтажный блок из розетки, на оборотной стороне будет информация в виде пиктограмм назначения каждого предохранителя:
В зависимости от поколения автомобиля, года выпуска и комплектации назначение предохранителей может немного отличаться, также предусмотрены резервные монтажные гнезда для установки дополнительного оборудования.
№ предохранителя Номинальная сила тока Защищаемая цепь
| один | — | Бронировать |
| 2 | — | Бронировать |
| 3 | 5А | Автоматическая регулировка глубины фар |
| 4 | 5А | Блок контроллера АБС |
| 5 | 5А | Дополнительная цепь для круиз-контроля |
| 6 | — | Бронировать |
| 7 | 15А | Электронная система управления двигателем |
| восемь | 10А | Датчики топливных форсунок |
| девять | 5А | Блок управления климатом, парктроник |
| 10 | — | Бронировать |
| одиннадцать | 7,5 А | Электрический стеклоподъемник, электрические боковые зеркала заднего вида |
| 12 | 7,5 А | Фары заднего хода |
| 13 | 15А | Система автоматической трансмиссии |
| 14 | 10А | Диммер фар |
| пятнадцать | 5А | Основной блок, навигатор, бортовой компьютер |
| шестнадцать | 5А | Электрическое рулевое управление |
| 17 | 5А | Фонарь освещения номерного знака, левая сторона |
| 18 | 5А | Правильный размер |
| 19 | 5А | Аудиосистема, магнитола |
| ветры | 5А | ЭБУ |
| 21 год | 5А | Стоп-сигналы |
| 22 | 10А | Блок управления электрооборудованием в салоне автомобиля |
| 23 | 7,5 А | Внутреннее освещение |
| 24 | 10А | Центральный замок |
| 25 | 20А | Передние сиденья с подогревом |
| 26 год | 15А | Работа омывателя окон |
| 27 | — | Бронировать |
| 28 год | 10А | Датчик кислорода |
| 29 | 10А | Датчик топлива |
| 30 | 15А | Бензонасос |
| 31 год | 10А | Датчик времени |
| 32 | — | Бронировать |
| 33 | — | Бронировать |
| 34 | 30А | Электронный блок двигателя |
| 35 год | 5А | Световые элементы панели приборов |
| 36 | 15А | Ослепительный |
| 37 | 7,5 А | Задние противотуманные фары |
| 38 | 10А | Передние противотуманные фары |
| 39 | 30А | Работа вентилятора кондиционера |
| 40 | 30А | Привод заднего дворника |
| 41 год | — | Бронировать |
| 42 | 25А | Резьба обогрева заднего стекла |
| 43 год | 20А | Рог |
| 44 год | 20А | Привод стеклоочистителя |
| 45 | 15А | Блок управления ЭБУ |
| 46 | — | Бронировать |
| 47 | 15А | Гнездо прикуривателя |
| 48 | 15А | Автоматическая коробка передач с гидротрансформатором |
| 49 | 15А | Индикаторы направления |
| пятьдесят | 10А | Навигатор |
| 51 | 25А | Электрические стеклоподъемники на левой двери |
| 52 | 25А | Электростеклоподъемники на правой двери |
| 53 | 25А | Электрическое управление люком |
| 54 | 15А | Противоугонный, транспондер, иммобилайзер |
| 55 | — | Бронировать |
| 56 | 25А | Привод омывателя фар |
| 57 год | 15А | Блок управления левой фарой |
| 58 | 15А | Блок управления правой фары |
Блок реле расположен с левой стороны торца приборной панели:
- R10 — реле зажигания
- Р5 — электрооборудование осветительных приборов
- R1 — резерв
- R9 — система кондиционирования, кондиционер
- R8 — топливный насос
- R6 — резерв
- R7 — передние габаритные огни
- R3 — доброжелательность
- R2 — обогреватели лобового или заднего стекла (в зависимости от комплектации)
- R4 — давление в топливных магистралях
- R11-R15 — резервные модули
Какой прикуриватель выбрать для авто БМВ Ф10
Для ремонта электрических цепей BMW F10 рекомендуется использовать оригинальные детали. Аналоги могут не соответствовать требованиям производителя по термостойкости, металлические детали часто имеют уменьшенную толщину и легко деформируются при работе. Оригинальная розетка для переднего ряда сидений имеет каталожный номер 61346973037, а вставка со спиралью накаливания поставляется под индексом 61346969134.
Пошаговая инструкция установки
Для установки нового прикуривателя на BMW F10 необходимо:
- Выбрать место монтажа, а затем вставить металлический стакан розетки и подключить контакты к бортовой сети. Например, на BMW F10 на пороге багажного отсека находится площадка для прикуривателя, но сам узел с завода не устанавливается.
- Снять боковую обшивку и пластиковый порог, просверлить отверстие и вставить металлический корпус прикуривателя.
- Вывести положительный провод к коробке предохранителей (к линии, которая отключается от питания через 5 минут после выемки ключа из замка зажигания).
- Подсоединить отрицательный кабель к кузову автомобиля (например, к специальному болту с гайкой, имеющемуся под обшивкой багажника).
- Установить снятые детали на штатные места. Для повышения надежности работы можно подсоединить положительный провод через любой резервный предохранитель, а затем вставить плавкую перемычку номиналом 15 или 20 А).
Проверка работоспособности
После установки новой детали достаточно включить зажигание и нажать на кнопку прикуривателя до упора. Можно подсоединить через гнездо оборудование, потребляющее ток не выше 20 А. Если при подаче нагрузки корпус нагревается или выходит из строя предохранитель, то необходимо найти причину короткого замыкания (например, повреждение изоляции). Ставить перемычки из проволоки или фольги, выдерживающие большую нагрузку, категорически запрещено.
Схема предохранителей на BMW E90
Иногда при покупке автомобиля с рук у него может чего-то не хватать, так как при каком-нибудь ремонте мастера могут забыть что-нибудь закрутить или положить на место. Так и со списком предохранителей, который с завода, на автомобиле BMW E90, идет прикрепленным к задней крышке бардачка, его может не быть. Возможно мастер какого-нибудь сервиса или бывший владелец автомобиля решил оставить его себе как памятку, а может просто забыл положить обратно, когда менял предохранители. При разных модификациях список расположения предохранителей может немного отличаться, но вот списки предохранителей самых распространенных модификаций BMW 3-series в кузове E90.
BMW 318:
Схема предохранителей на BMW E90 318
Схема предохранителей на BMW E90 318
BMW 320:
Схема предохранителей на BMW E90 320
Схема предохранителей на BMW E90 320
Схема предохранителей на BMW E90 320
Схема предохранителей на BMW E90 320
nazcar.ru
Схема предохранителей на BMW E90
Иногда при покупке автомобиля с рук у него может чего-то не хватать, так как при каком-нибудь ремонте мастера могут забыть что-нибудь закрутить или положить на место. Так и со списком предохранителей, который с завода, на автомобиле BMW E90, идет прикрепленным к задней крышке бардачка, его может не быть. Возможно мастер какого-нибудь сервиса или бывший владелец автомобиля решил оставить его себе как памятку, а может просто забыл положить обратно, когда менял предохранители.При разных модификациях список расположения предохранителей может немного отличаться, но вот списки предохранителей самых распространенных модификаций BMW 3-series в кузове E90.
BMW 318:
BMW 320:
Блоки предохранителей в моторном отсеке BMW X6 (E71/E72)
Держатель предохранителя (N54)
| № | (А) | Назначение |
|---|---|---|
| 7 | 50 | Электрический насос охлаждающей жидкости |
Блок предохранителей — несменный (N55)
| № | (А) | Назначение |
|---|---|---|
| 1 | 15 | Модуль цифровой электроники двигателя (DME) |
| 2 | 20 | Модуль цифровой электроники двигателя (DME) |
| 3 | 15 | Модуль цифровой электронной системы управления двигателем (DME), выпускная заслонка, блок привода заслонки радиатора |
| 4 | 15 | Модуль цифровой электроники двигателя (DME), топливная форсунка |
| 5 | 20 | Модуль цифровой электроники двигателя (DME), зажигание |
| 6 | 40 | Модуль цифровой электроники двигателя (DME), Valvetronic |
| 7 | 50 | Электрический насос охлаждающей жидкости |
Блок предохранителей (N57, M57)
| № | (А) | Назначение |
|---|---|---|
| 1 | 20 | M57: Регулятор давления наддува №1, датчик Холла распредвала №1, клапан управления давлением в рампе, клапан регулировки объема, дроссельная заслонка |
| 20 | N57: Датчик оксида азота перед каталитическим нейтрализатором SCR, привод давления наддува ступени высокого давления (VNT №1, 2), клапан LP-EGR, датчик Холла распределительного вала №1, клапан переключения перепускной заслонки компрессора низкого давления, клапан управления турбиной, Клапан регулирования давления в рампе, Клапан регулирования объема, Дроссельная заслонка | |
| 2 | 20 | M57: Электромагнитный клапан рециркуляции отработавших газов, обогрев сапуна картера, электрический переключающий клапан подвески двигателя, электрический переключающий клапан вихревых заслонок, кислородный датчик перед каталитическим нейтрализатором, блок управления предпусковым подогревом, датчик состояния масла |
| 20 | N57: Перепускной клапан, перепускной клапан компрессора, электромагнитный клапан рециркуляции отработавших газов, электрический переключающий клапан подвески двигателя, электрический переключающий клапан вихревых заслонок, кислородный датчик перед каталитическим нейтрализатором, блок управления предпусковым подогревом, датчик состояния масла | |
| 3 | 30 | M57, N57: Блок управления цифровой электронной системой управления дизельным двигателем (DDE) |
| 4 | 30 | M57: Блок привода заслонки радиатора |
| 10 | N57: Обогрев сапуна картера, реле нагрузки SCR, блок привода заслонки радиатора, датчик оксида азота после каталитического нейтрализатора SCR, перекачивающий насос, модуль подачи SCR, пассивный датчик уровня заполнения бака | |
| 5 | 10 | M50d: Реле насоса охлаждающей жидкости, Компрессор высокого давления №2 — Переключающий клапан заслонки рециркуляции воздуха, Преобразователь давления перепускного клапана, Переключающий клапан заслонки управления турбиной |
Блок плавких вставок (несменный)
| № | (А) | Назначение |
|---|---|---|
| 171 | 100 | →02.2007: Электровентилятор |
| 100 | 03.2007→: Защищенный компонент | |
| 172 | 100 | Задний распределитель питания (блок предохранителей в багажном отделении) |
| 173 | 250 | Распределительная коробка (блок предохранителей в салоне) |
| 504 | 100 | ActiveHybrid: Реле отключения |
| 176 | 80 | Бензиновые двигатели (кроме N55), ActiveHybrid: Клемма 15 реле энергосбережения |
| 80 | Дизельные двигатели: Реле блока управления цифровой электронной системой управления дизельным двигателем (DDE) | |
| 100 | N55: Встроенный модуль питания | |
| 177 | 100 | →09.2008: Дополнительный электроотопитель |
| 80 | 10.2008→: Дополнительный электроотопитель |
Держатели предохранителей (N63, S63, ActiveHybrid)
| № | (А) | Назначение |
|---|---|---|
| 1 | 30 | →04.2013: Насос охлаждающей жидкости турбонагнетателя, модуль цифровой электронной системы управления двигателем (DME) |
| 30 | 05.2013→: Модуль цифровой электронной системы управления двигателем (DME), предохранитель: «03» | |
| 2 | 30 | Катушки зажигания, Помехоподавляющий конденсатор для катушек зажигания |
| № | (А) | Назначение |
|---|---|---|
| 3 | 5 | Насос охлаждающей жидкости турбокомпрессора |
| № | (А) | Назначение |
|---|---|---|
| 6 | 15 | Насос охлаждающей жидкости для интеркулера |

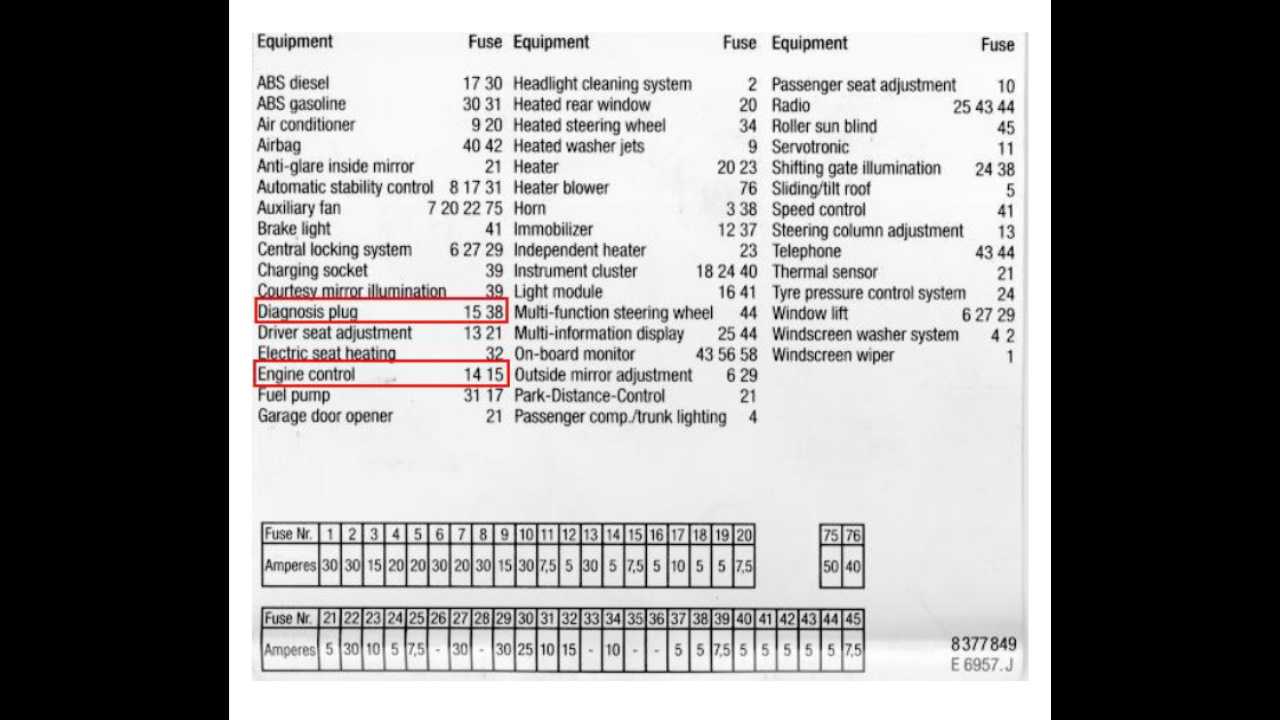

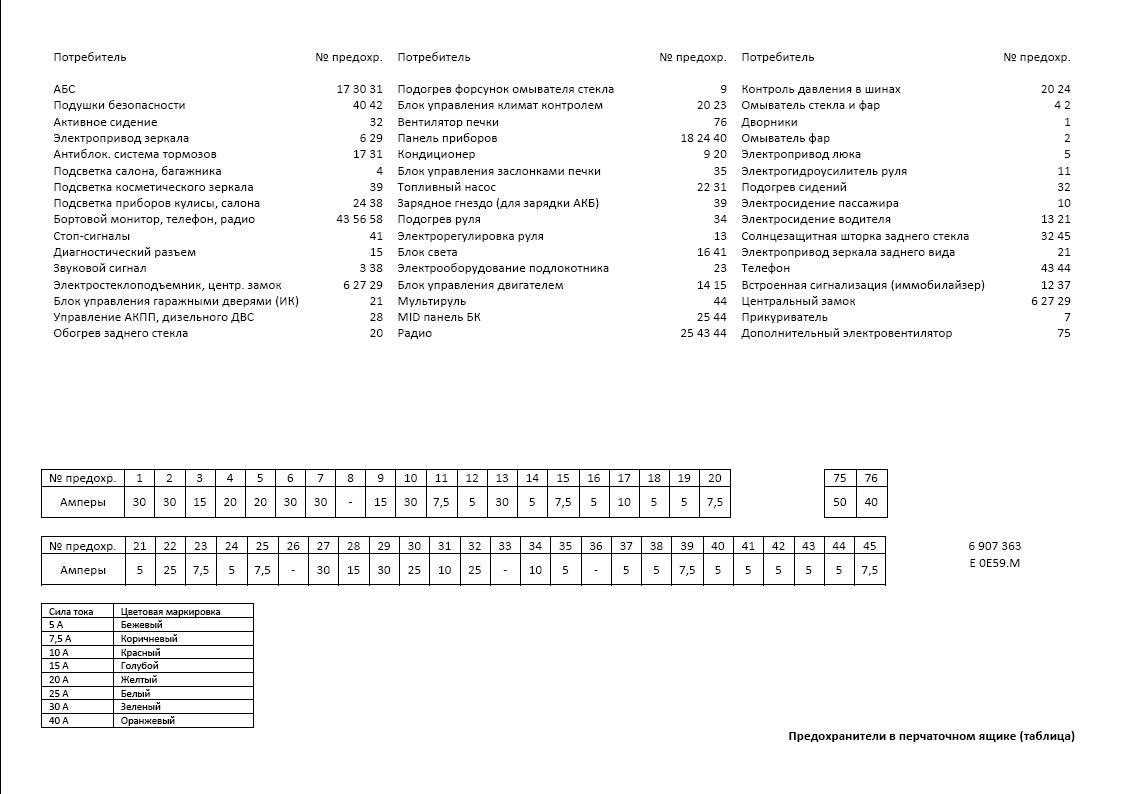

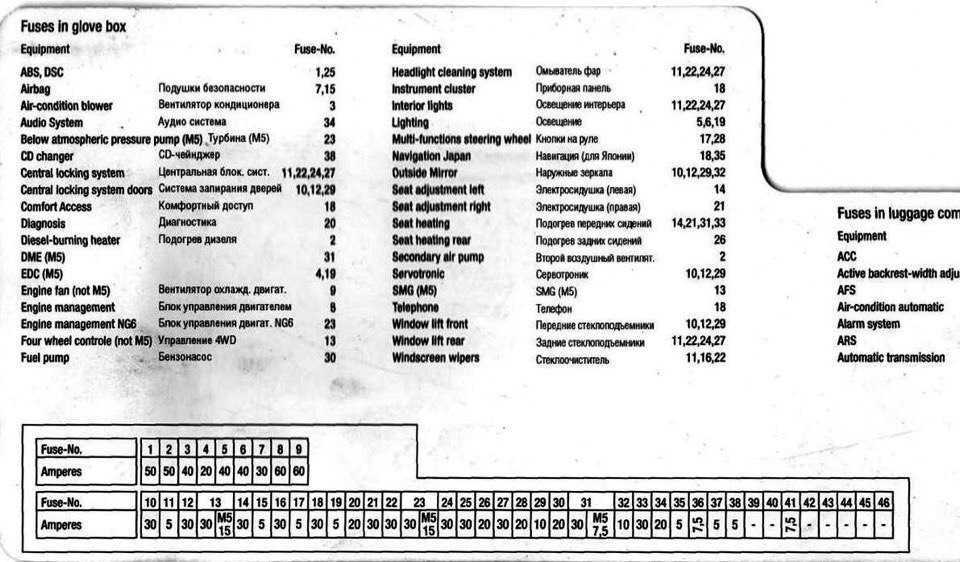

BMW E39 — предохранители и реле
Блок реле и предохранителей в моторном отсеке Блоки реле и предохранители в салоне бмв е39 Блок предохранителей в бардачке Блок реле за основным блоком Блок с плавкими предохранителями Блоки в багажном отделении Блок предохранителей и реле Блок предохранителей высокой мощности Дополнительная информация Электросхема бмв е39 Видео про предохранители BMW E39 Обращаем ваше внимание на то, … Читать далее
Приветствую вас, друзья! Этот сайт я создал чтобы облегчить поиск нужных данных тем, кто хочет самостоятельно найти неисправность в электрооборудовании своего автомобиля. Надеюсь материал будет вам полезен!
BMW F20 — второе поколение пяти – дверного компактного хэтчбэка бмв 1 серии, BMW F21 представляет его трех – дверную версию. Обе эти модели выпускались в 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 годах и по настоящее время с 2 не большими рестайлингами. В нашем материале мы покажем описание блоков предохранителей и …
